2006 Hyundai Sonata Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
28
Nachdem der Beckengurt einmal manuell eingestellt wurde, daß er sichbequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beimlangsamen und leichten Vorlehnen gibt der Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichemHalten oder bei Stößen verriegelt sich der Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich derInsasse zu schnell vorlehnt. B200A01S-GST Einstellung der Sicherheitsgurte
Der Gurt sollte so niedrig wie möglich über den Hüften sitzen, aber nicht um die Taille. Verläuft der Sicherheitsgurt zu hoch über den Körper, besteht dieMöglichkeit, im Falle eines Unfalls oder einer plötzlichen Bremsung, daß Sie unter ihm hindurchrutschen könnten.Dies könnte zum Tod, zu gefährlichen Verletzungen oder zu Sachschäden führen. Beide Arme sollten sich niegleichzeitig unter oder über dem Sitzgurt befinden. Statt dessen sollte ein Arm über und der andere unterdem Sitzgurt sein (siehe Abbildung). Niemals den Sicherheitsgurt an der Tür unter dem Arm durchführen. B210A01A-AST Lösen des Sicherheitsgurts Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste aus dem Gurtschloß gelöst.Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtung zurückziehen. Ist dies nicht der Fall,überprüfen, ob der Gurt verdreht ist, dann erneut versuchen.
B210A01NF
B200A01NF

1
EIGENSCHAFTEN DES HYUNDAI
29
!
B180A01NF-E
WARNUNG:
o Bei Verwendung des mittleren Rücksitzgurts muß die Metallasche immer ganz in das Gurtschloß gesteckt werden.Wenn Lasche und Schloß nicht richtig einrasten, kann es bei Zusammenstößen zu Verlet-zungen kommen.
o Metallasche (a) und Gurtschloß
(b) dürfen nur in den folgendenFällen abgenommen werden:
3. Anschließend den Gurt aus dem
Aufroller herausziehen und dieMetallasche (c) in das Gurtschloß(d) stecken.
Wenn die Lasche im Gurtschloßeinrastet, ist ein "Klicken" zu hören. Die Gurtlänge wird automatisch eingestellt, nachdem der Beckengurtmanuell so eingestellt wurde, daß er sicher um die Hüften liegt. Lehnen Sie sich dann in einer langsamgleichmäßigen Bewegung nach vorne, wird der Gurt ausgerollt, und Sie können sich frei bewegen. Kommt es jedochzu einem Zusammenstoß oder wird plötzlich gebremst, blockiert der Gurt. Er blockiert auch, wenn Sie sich zuschnell vorbeugen.
B220A01NF-GST SICHERHEITSGURTE - 3-Punkt- System auf dem mittlerenRücksitz mit Aufrollersperre
1. Den Sicherheitsgurt aus der Ablage hinter dem Rücksitz herausziehen.
2. Vor dem Anlegen des Rücksitzmittelgurts sicherstellen, daß die Metallasche (a) und dasGurtschloß (b) sicher befestigt sind. B220A01NF
B220A02NF

1EIGENSCHAFTEN DES HYUNDAI
30
!
(1) Wenn die Rücksitzlehnen
umgeklappt werden sollen.
(2) Wenn der Rücksitzgurt durch
andere Gegenstände beschädigt werden kann.
o Die Metallasche (a) und das
Gurtschloß (b) nach demUmklappen der Rücksitzlehnen sofort wieder anbringen.
o Zum Lösen der Metallzunge (a) aus dem Gurtschloß (b) ein spitzes Werkzeug in die Nut am Gurtschloß (b)einführen. B220A03NFB220C02A-GST Lösen des Sicherheitsgurts Wenn Sie den Sicherheitsgurt lösen wollen, die Taste im Gurtschloßdrücken.
WARNUNG:
Beim Anlegen der äußeren oder des mittleren Sicherheitsgurts darauf achten, daß sie in die korrektenGurtschlösser gesteckt werden, um den besten Schutz durch das Sicherheitsgurtsystem zugewährleisten und die korrekte Funktion sicherzustellen. B220C02NF
KINDERRÜCKHALTESYSTEM
B230A03A-AST Kinder, die im Fahrzeug mitgenommen werden, müssen auf dem Rücksitz sitzen und stets angeschnallt sein, um das Verletzungsrisiko im Falle einesUnfalls, eines plötzlichen Halts oder plötzlichen Lenkmanövers zu verringern. Wie Unfallstatistikenergeben haben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitz angeschnallt sind, als wenn sie aufdem Vordersitz sitzen. Größere Kinder müssen einen der vorhandenen Sicherheitsgurte verwenden.Sie sind gesetzlich dazu verpflichtet, Sicherheitssysteme für Kinder mitzuführen. Wenn Kleinkinder imFahrzeug mitfahren, muß ein Kinderrückhaltesystem (Sicherheitssitz) vorhanden sein.Kinder können bei einem Zusammenstoß verletzt werden, wenn die Sicherungs-systeme nicht richtigeingestellt sind. Für Kinder und Säuglinge muß ein Kindersitz bzw. ein Kleinkindsitz verwendet werden. Vordem Kauf eines bestimmten Kinderrückhaltesystems sollten Sie sicherstellen, daß es in Ihr Fahrzeugund zu den vorhandenen

1
EIGENSCHAFTEN DES HYUNDAI
31
!

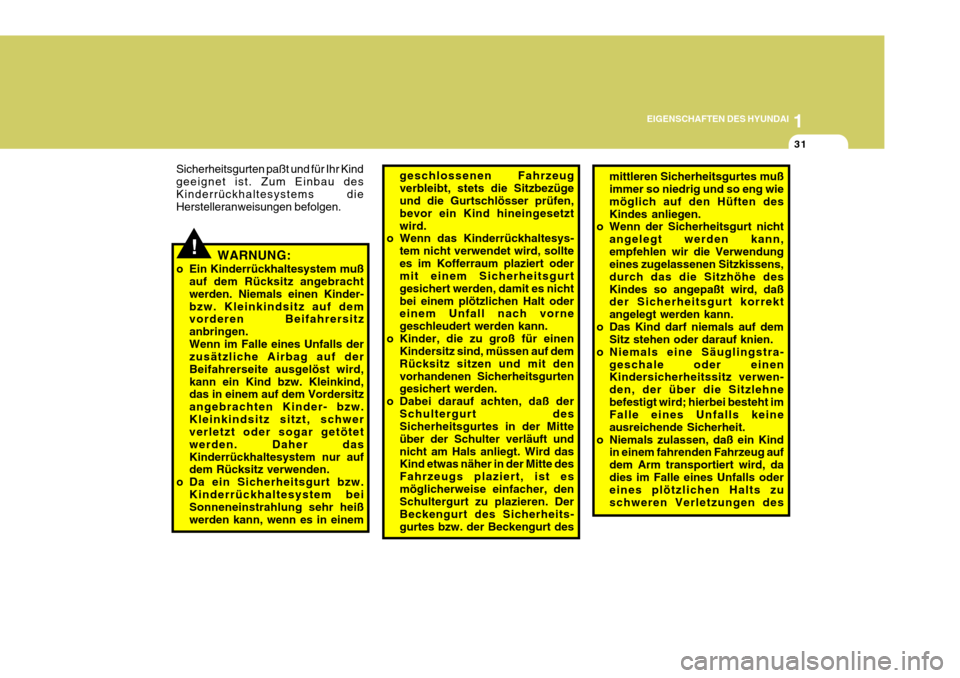

mittleren Sicherheitsgurtes muß immer so niedrig und so eng wie möglich auf den Hüften desKindes anliegen.
o Wenn der Sicherheitsgurt nicht
angelegt werden kann,empfehlen wir die Verwendung eines zugelassenen Sitzkissens, durch das die Sitzhöhe desKindes so angepaßt wird, daß der Sicherheitsgurt korrekt angelegt werden kann.
o Das Kind darf niemals auf dem Sitz stehen oder darauf knien.
o Niemals eine Säuglingstra- geschale oder einen Kindersicherheitssitz verwen- den, der über die Sitzlehnebefestigt wird; hierbei besteht im Falle eines Unfalls keine ausreichende Sicherheit.
o Niemals zulassen, daß ein Kind in einem fahrenden Fahrzeug aufdem Arm transportiert wird, dadies im Falle eines Unfalls oder eines plötzlichen Halts zu schweren Verletzungen des
geschlossenen Fahrzeugverbleibt, stets die Sitzbezüge und die Gurtschlösser prüfen, bevor ein Kind hineingesetztwird.
o Wenn das Kinderrückhaltesys-
tem nicht verwendet wird, solltees im Kofferraum plaziert oder mit einem Sicherheitsgurt gesichert werden, damit es nichtbei einem plötzlichen Halt oder einem Unfall nach vorne geschleudert werden kann.
o Kinder, die zu groß für einen Kindersitz sind, müssen auf demRücksitz sitzen und mit denvorhandenen Sicherheitsgurten gesichert werden.
o Dabei darauf achten, daß der
Schultergurt desSicherheitsgurtes in der Mitte über der Schulter verläuft undnicht am Hals anliegt. Wird das Kind etwas näher in der Mitte des Fahrzeugs plaziert, ist esmöglicherweise einfacher, den Schultergurt zu plazieren. Der Beckengurt des Sicherheits-gurtes bzw. der Beckengurt des
WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem Rücksitz angebrachtwerden. Niemals einen Kinder-bzw. Kleinkindsitz auf dem vorderen Beifahrersitz anbringen.Wenn im Falle eines Unfalls der zusätzliche Airbag auf der Beifahrerseite ausgelöst wird,kann ein Kind bzw. Kleinkind, das in einem auf dem Vordersitz angebrachten Kinder- bzw.Kleinkindsitz sitzt, schwer verletzt oder sogar getötet werden. Daher dasKinderrückhaltesystem nur auf dem Rücksitz verwenden.
o Da ein Sicherheitsgurt bzw. Kinderrückhaltesystem beiSonneneinstrahlung sehr heiß werden kann, wenn es in einem
Sicherheitsgurten paßt und für Ihr Kindgeeignet ist. Zum Einbau desKinderrückhaltesystems die Herstelleranweisungen befolgen.

1EIGENSCHAFTEN DES HYUNDAI
32
B235G02NF
B230F01A-AAT Einbau in der Mitte der Rückbank
Kindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten, bestehtwährend eines Unfalls keinerlei Schutz für das Kind, auch wenn die Person, die das Kind festhält,einen Sicherheitsgurt trägt.
o Wenn der Kindersitz nicht korrekt
verankert ist, erhöht sich dasRisiko für das Kind, bei einem Zusammenstoß schwer verletzt oder gar getötet zu werden,beträchtlich.
Den mittleren Sitzgurt auf der Rückbank verwenden, um das Kinderrückhaltesystem wie dargestelltzu sichern. Nach dem Einbau des Kinderrückhaltesystems den Kindersitz vor und zurück und nach links undrechts schwenken, um sicherzustellen, daß er vom Sicherheitsgurt festgehalten wird. Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurtsnachstellen. Dann, falls vorhanden, den Kindersitzhaken in die Hakenhalterung des Kinderrückhalte-systems einsetzen und zum Sichern des Sitzes festziehen. Vor dem Einbau des Kinderrückhaltesystems in IhrFahrzeug stets die Empfehlungen des Herstellers befolgen.
B230G01NF-B
B230G01A-AST Einbau auf den äußeren Rücksitzen
Zum Einbau eines Kinderrückhalte- systems auf den beidenaußenliegenden Rücksitzen den 3- Punkt-Sicherheitsgurt aus dem Aufroller ziehen. Das Kinderrück-haltesystem einbauen, dann den Sicherheitsgurt schließen und mit dem Aufroller zurückziehen lassen.

1
EIGENSCHAFTEN DES HYUNDAI
33
!
B230B02A-GST Verwenden eines Kinder- Rückhaltesystems mit benliegender Gurtbefestigung Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzes oder einer Säuglingstrageschale unbedingt empfehlenswert. Dieser Kinder- bzw.Kleinkindsitz muß für die Größe des Kindes geeignet und in Übereinstimmung mit den Herstelleran-weisungen eingebaut werden. Es ist weiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeugangebracht wird, da dies die Sicherheit beträchtlich erhöht. Ihr Fahrzeug ist mit drei Rückhaltesystem- Schraube, Halter (5/16"-30 mm)
B230B01NF
Unterlegscheibe, Konische Feder Halter, Kinderrückhaltesystemhaken Distanzstück (2 mm), Kindersitzhakenhalter
Sicherungsscheibe
Sicherstellen, daß der Beckengurt eng am Kinderrückhaltesystem anliegt undder Schultergurt so positioniert ist, daß er auf keinen Fall mit dem Kopf bzw. dem Hals des Kindes in Berührungkommt. Nach dem Einbau des Kinderrückhaltesystems dieses in alle Richtungen bewegen, umsicherzustellen, daß es sicher eingebaut ist. Wenn der Sicherheitsgurtstraffgezogen werden muß, weiteres Gurtmaterial zum Aufroller ziehen. Wenn Sie den Sicherheitsgurt lösenund zurückgleiten lassen, zieht der Aufroller den Gurt automatisch in seine normale Ausgangsposition zurück. HINWEIS:
o Vor dem Einbau des Kinderrück-
haltesystems die dem Kinderrückhaltesystem beil-iegenden Herstelleranweisungen lesen.
o Wenn der Sicherheitsgurt nicht wie beschrieben funktioniert,muß das System unverzüglich vom Hyundai-Vertragshändlerüberprüft werden. WARNUNG:
Kein Kinderrückhaltesystem aufdem vorderen Beifahrersitz montieren. Im Falle eines Unfalls, bei dem möglicherweise der Airbagauf der Beifahrerseite ausgelöst wird, kann ein Säugling oder ein Kind, das in einer Säuglingsschaleoder einem Kindersitz gesichert ist, schwer verletzt oder sogar getötet werden. Daher dasKinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugs verwenden.

1EIGENSCHAFTEN DES HYUNDAI
34
B230C02NF
2. Den oben liegenden
Befestigungsgurt des Kindersitzes über die Rücksitzlehne führen.
B230C03A-GST Sichern eines Kinder- Rückhaltesystems mit obenliegender Gurtbefestigung Drei Rückhaltesystem-Verankerungs- punkte für Kindersitze befinden sich auf der Ablage hinter den Rücksitzen.
B230C01NF
Abdeckung der Verankerung
1. Die Abdeckung des jeweiligenRückhaltesystem-Verankerungs- punkt auf der hinteren Ablage öffnen. Hakenhalter des Kindersitzes
Verankerungspunkten ausgestattet, die den Einbau von Kinder- oderBabysitzen erleichtern.
Bei Fahrzeugen mit verstellbarenKopfstützen den Befestigungsgurtunter der Kopfstütze und zwischen den Kopfstützenhaltern durchführen; andernfalls denBefestigungsgurt über die Rücksitzlehne führen.
3. Den Befestigungsgurt des Kindersitzes mit demRückhaltesystem-Verankerungs- punkt verbinden und zur Sicherungdes Sitzes festziehen.
Rücksitz-Hutablage
Fahrzeugvorderseite Abdeckung der Verankerung
Seilzughaken

1
EIGENSCHAFTEN DES HYUNDAI
35
Auf beiden Seiten des Rücksitzes zwischen dem Polster und der Sitzlehnebefinden sich zwei ISOFIX-Veranke- rungen sowie eine Seilzugverankerung auf der Hutablage. Während des Ein-baus muß der Sitz an den Ver- ankerungen mit der Seilzugverankerung auf der Hutablage so gesichert werden,daß ein Klicken zu hören ist (durch Ziehen kontrollieren). Der Einbau und die Benutzung eines Kindersitzes mussgemäß des Installations-handbuchs, das dem Kindersitz beiliegt, erfolgen. HINWEIS: Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE-R44 für dieses Fahrzeug zugelassen ist. Vor der Verwendungdes ISOFIX-Kindersitzes an den Hyundai-Händler wenden, um zu erfahren, ob dieser Sitztyp für IhrenHyundai zugelassen ist und empfohlen wird.
B230D01TG-GST Anbringen eines Kinder- Rückhaltesystems mit "ISOFIX"-Verankerung oder "Seilzug"-Verankerung ISOFIX ist ein standardisiertes Verfahren zum Anbringen vonKindersitzen, bei dem nicht mehr der Sicherheitsgurt zum Sichern des Sitzes im Fahrzeug verwendet wird. Dadurchkann eine sicherere Position gewählt und der Sitz einfacher und schneller angebracht werden. B230D01NF
HINWEIS: Derzeit ist dies der einzige Sitz, der diese Bestimmung erfüllt. Für denFall, daß andere Hersteller den Nachweis für eine Zertifizierung erbringen, wird Hyundai diesen Sitzsorgfältig prüfen und eine Empfehlung aussprechen, wenn dieser Sitz die Bestimmungenerfüllt. Wenden Sie sich diesbezüglich an Ihren Hyundai- Händler.B230D02NF
ISOFIX- Verankerung
Positionsanzeige der ISOFIX-Verankerung
