2006 Hyundai Sonata Betriebsanleitung (in German)

2FAHREN MIT DEM HYUNDAI
4
!
SCHLÜSSELSTELLUNGEN
HINWEIS: Den Zündschlüssel nicht länger als 15 Sekunden in der Position "START" halten. o "ON" Befindet sich der Schlüssel in der Fahrtstellung "ON", ist die Zündung eingeschaltet, und alle Verbraucher lassen sich einschalten. Bei nichtlaufendem Motor darf der Schlüssel daher nicht in der Stellung "ON" verbleiben. Auf diese Weise wird dieBatterie entladen, und es kann zu Beschädigungen des Zündsystems kommen.
o "ACC" Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radio und anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden.Das Lenkrad kann verriegelt werden. C070C01A-AST Abziehen des Zündschlüssels (Schaltgetriebe)
1. Den Zündschlüssel in die Position
"ACC" schalten.
2. Den Zündschlüssel drücken und gleichzeitig in Gegenuhrzeiger- richtung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Posi- tion "LOCK" abziehen.
C040A01A-AST
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch, bis der Zündschlüssel losgelassen wird.
WARNUNG:
Während des Fahrens darf der Mo- tor nicht ausgeschaltet oder der Zündschlüssel aus demZündschloß abgezogen werden. HINWEIS: Zum Entriegeln des Lenkrads den Schlüssel einstecken und dann Lenkrad und Schlüssel gleichzeitigdrehen.
LOCK
ACC
ON
START C070C01E
C040A01E LOCK
ACC
ON
START

2
FAHREN MIT DEM HYUNDAI
5
!
C051A01O-GST ANLASSEN (Bei Dieselmotor) KALTER MOTOR
o Die Zündung einschalten und solange
warten, bis die Vorglüh- Anzeigeleuchte ausgegangen ist.
o Den Anlasser betätigen, bis der Mo- tor anspringt.
WARMER MOTOR Den Anlasser betätigen. Wenn der Motor nicht beim ersten Versuch anspringt, einige Sekunden warten und nach demVorglühen erneut versuchen. C050B02S-GST Normale Bedingungen Anlassen:
1. Den Schlüssel einstecken und den Sicherheitsgurt anlegen.
2. Den Schalthebel beim Schaltgetriebe in die Leerlaufstellung oder den Wählhebel (Automatikgetriebe) in diePosition "P" (Parken) stellen.
WARNUNG:
Den Motor in einemabgeschlossenen oder schlechtdurchlüfteten Raum niemals länger laufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist.Das ausströmende Kohlenmonoxid ist geruchlos und kann tödliche Folgen haben. C050A01E
ANLASSEN
C050A01A-AST 3. Nach Drehen des Zündschlüssels in
die Position "ON" (Fahren) sicherstellen, daß alle Warnleuchten und Instrumente korrekt funktionieren; erst dann den Motoranlassen.
4. Bei Fahrzeugen mit
Vorglühkontrolleuchte denZündschlüssel auf "ON" drehen. Die Vorglühkontrolleuchte leuchtet zuerst rot auf und wechselt kurz darauf zugrün; dies zeigt an, daß das Vorglühen beendet ist.
Gelbe Lampe "EIN" Gelbe Lampe
"AUS"
C050B01HP
LOCK ON
START

2FAHREN MIT DEM HYUNDAI
6BEDIENUNG DES SCHALTGETRIEBES
C070A01NF-GST
Dieses ist auf dem Schalthebelknauf dargestellt. Das Schaltgetriebe ist in allen Vorwärtsgängen vollständigsynchronisiert, so daß ein leichtes Hoch- bzw. Herunterschalten gewährleistet ist. C070A01NF
6 Gange
5 Gange
!
!
HINWEIS: Wenn der Motor 10 Sekunden, nachdem das Vorglühen abgeschlossen ist, nicht angelassenwerden kann, den Zündschlüssel noch einmal auf Position "LOCK" und dann wieder auf Position "ON"stellen, um das Vorglühen zu wiederholen. C055B01B-GST ANLASSEN UND ABSTELLEN DES MOTORS FÜR DENTURBOLADER-LADELUF-TKÜHLER (DIESELMOTOR)
(1)Den Motor nicht überdrehen oder
sofort nach dem Anlassen beschleunigen. Den kalten Motoreinige Sekunden im Leerlauf laufen lassen, bevor ein Gang eingelegt wird, um eine ausreichendeSchmierung des Turboladers zu gewährleisten.
(2)Nach Fahrten mit hoher Geschwindigkeit bzw. sehr langenFahrten, bei denen eine hohe Motorlast erforderlich ist, muß derMotor ca. 1 Minute lang im Leerlauf laufen, bevor er ausgeschaltet wird. In dieser Leerlaufzeit kann sich derTurbolader abkühlen, bevor der Mo- tor abgestellt wird.
WARNUNG:
Ist ein Gang eingelegt und wird dieKupplung nicht voll durchgetreten, ruckt das Auto beim Anlassen voroder zurück.
5. Den Zündschlüssel in die Position "START" drehen und nach Anspringen des Motors loslassen.
WARNUNG:
Den Motor nicht sofort abstellen,nachdem er stark belastet war. Andernfalls kann der Motor oder der Turbolader ernsthaft beschädigt werden.

2
FAHREN MIT DEM HYUNDAI
7
!
VORSICHT:
Beim Herunterschalten vom 5. in den 4. Gang darauf achten, daß Sie nicht versehentlich den Schalthebelso weit zur Seite drücken, daß der 2. Gang eingelegt wird. Ein derartig drastisches Herunterschalten kanndazu führen, daß die Motordrehzahl so stark ansteigt, daß die Anzeige des Drehzahlmessers (fallsvorhanden) in den roten Bereich gerät. Ein solches Überdrehen des Motors kann einen Motorschadenverursachen.
o Bei kalter Witterung ist die
Schaltung manchmalschwergängig, wenn das Getriebeöl noch nicht ausreichend erwärmt ist. Dies istnormal und beschädigt das Schaltgetriebe nicht.
o Wenn Sie zum Stillstand kommen
und der erste Gang oder derRückwärtsgang nur schwer eingelegt werden können,schalten Sie in den Leerlauf und lassen das Kupplungspedal los. Treten Sie dann dasKupplungspedal durch und schalten in den ersten oder Rückwärtsgang.
o Verwenden Sie den Schalthebel nicht als Handablage währendder Fahrt, da dadurch dieGetriebeschaltgabeln vorzeitig abgenutzt werden können.! WARNUNG:
Nicht über mehr als 2 Gänge oder dann herunterschalten, wenn der Motor bei hohen Drehzahlen läuft (5000 U/min oder mehr). Durch einsolches Herunterschalten kann der Motor beschädigt werden.
HNF3020
Beim Schalten in den Rückwärtsgang ziehen Sie den Schaltverriegelungsringhoch und schalten in die Rückwärtsgangstellung. HINWEIS:
o Zum Schalten in den Rückwärtsgang den Hebel zunächst min. 3 Sekunden im Leerlauf lassen, nachdem dasFahrzeug zuvor völlig zum Stillstand gekommen ist. Dann den Hebel in die Rückwärts-gangposition schalten.
Schaltverrie- gelungsring

2FAHREN MIT DEM HYUNDAI
8
C070B01A-AST Verwenden der Kupplung Vor dem Schalten muß die Kupplung voll durchgetreten und danach langsamfreigegeben werden. Das Kupplungspedal darf erst dann wieder benutzt werden, wenn es vollständig indie ursprüngliche Position zurückgekehrt ist. Beim Fahren nicht den Fuß auf dem Kupplungspedallassen. Dies führt zu unnötiger Abnutzung. Die Kupplung nicht teilweise treten, um das Fahrzeug aneiner Steigung zu halten. Dies führt zu unnötigem Verschleiß. Zum Halten des Fahrzeugs an einer Steigung dieFeststellbremse verwenden. Das Kupplungspedal nicht schnell und wiederholt niedertreten. C070D02O-AST Fahrhinweise
o An Abhängen niemals den Gang
herausnehmen und das Fahrzeug im Leerlauf fahren. Dies ist extrem gefährlich. Grundsätzlich einen Gang eingelegt lassen.
o Die Bremsen nicht übermäßig beanspruchen. Dies kann zuÜberhitzung und Fehlfunktion derBremsen führen. Stattdessen an langen Abhängen abbremsen und in einen niedrigeren Gang schalten.Dadurch wird das Bremsen des Fahrzeugs durch die Bremswirkung das Motors unterstützt.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Aufdiese Weise läßt sich einÜberdrehen des Motors, das zu Beschädigungen führen kann, vermeiden.
o Bei Seitenwind langsamer fahren. Auf diese Weise wird eine bessereKontrolle über das Fahrzeuggewährleistet. o Vor dem Schalten in den
Rückwärtsgang sicherstellen, daßdas Fahrzeug wirklich zum Stillstand gekommen ist. Wird darauf nicht geachtet, kann das Schaltgetriebebeschädigt werden. Zum Schalten in den Rückwärtsgang das Kupplungspedal treten, denSchalthebel in die Leerlaufstellung schalten, einen Augenblick warten und dann in den Rückwärtsgangschalten.
o Beim Fahren auf glatten Straßen ist
besondere Vorsicht geboten.Besonders sorgfältig bremsen, beschleunigen oder schalten. Auf glatten Straßen kann eine plötzlicheÄnderung der Motordrehzahl dazu führen, daß die Antriebsräder die Bodenhaftung verlieren, und daßdas Fahrzeug außer Kontrolle gerät.

2
FAHREN MIT DEM HYUNDAI
9

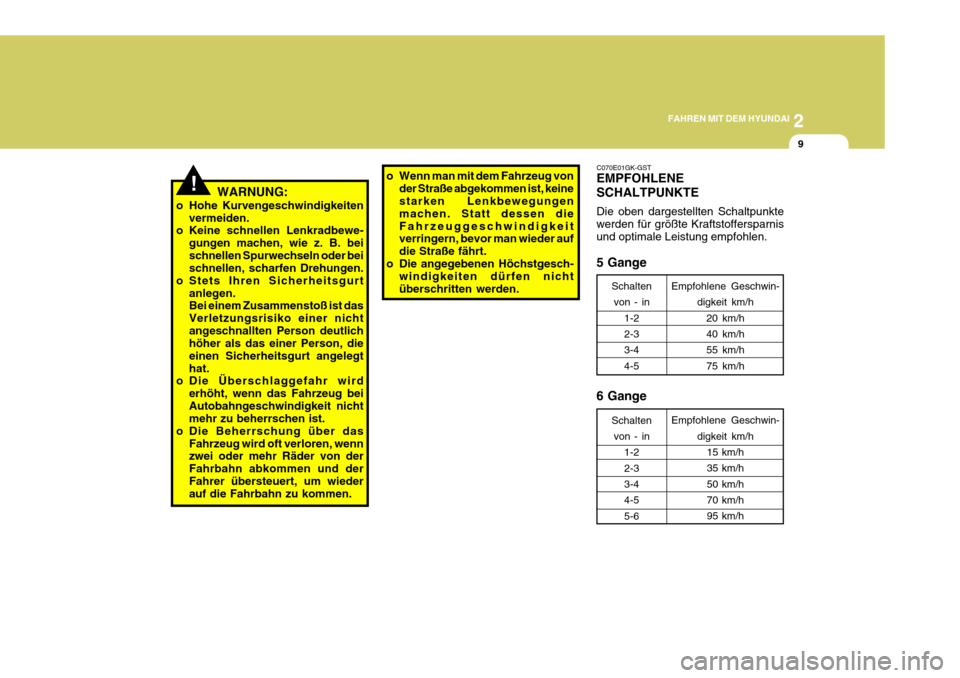

!WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewe-
gungen machen, wie z. B. bei schnellen Spurwechseln oder bei schnellen, scharfen Drehungen.
o Stets Ihren Sicherheitsgurt
anlegen.Bei einem Zusammenstoß ist das Verletzungsrisiko einer nichtangeschnallten Person deutlich höher als das einer Person, die einen Sicherheitsgurt angelegthat.
o Die Überschlaggefahr wird
erhöht, wenn das Fahrzeug beiAutobahngeschwindigkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das
Fahrzeug wird oft verloren, wennzwei oder mehr Räder von der Fahrbahn abkommen und derFahrer übersteuert, um wieder auf die Fahrbahn zu kommen. o Wenn man mit dem Fahrzeug von
der Straße abgekommen ist, keinestarken Lenkbewegungen machen. Statt dessen dieFahrzeuggeschwindigkeit verringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch- windigkeiten dürfen nichtüberschritten werden. Empfohlene Geschwin-
digkeit km/h20 km/h 40 km/h 55 km/h75 km/h
C070E01GK-GST EMPFOHLENE SCHALTPUNKTE Die oben dargestellten Schaltpunkte werden für größte Kraftstoffersparnisund optimale Leistung empfohlen. 5 Gange
Schalten
von - in
1-2 2-3 3-4 4-5
6 Gange
Empfohlene Geschwin-digkeit km/h15 km/h 35 km/h50 km/h 70 km/h 95 km/h
Schaltenvon - in
1-2 2-3 3-4 4-55-6

2FAHREN MIT DEM HYUNDAI
10
C090A01NF-GST (Falls vorhanden) Das hoch-effiziente Hyundai- Automatikgetriebe verfügt über vier/fünf Vorwärtsgänge und einen Rückwärtsgang. Die einzelnen Gänge werden je nach Position desWählhebels automatisch eingelegt. Der Wählhebel verfügt über 2 Schaltkulissen, die Hauptkulisse unddie manuelle Kulisse. HINWEIS: Informationen über das Schalten in der manuellen Kulisse finden Sie inAbschnitt 30. über die "Sportschaltung".AUTOMATIKGETRIEBE (4 GÄNGE, 5 GÄNGE)
In der Hauptkulisse verfügt der Wählhebel über 4 Positionen. VORSICHT:
Während des Fahrens denWählhebel nie in eine der Positionen "R" oder "P" schalten. Die Anzeigeleuchten im Instrumentenblock zeigen dieWählhebelposition an, wenn die Zündung eingeschaltet ist. Im Sportmodus wird der momentaneingelegte Gang als Zahl angezeigt.
!
C090A01NF C090A02NF
HINWEIS: Beim Schalten Bremspedal treten.Nur dann läßt sich der Wählhebel frei bewegen.
Die ersten Schaltungen bei einemneuen Fahrzeug bzw. nach Aus- und Wiedereinbau der Batteriekönnen etwas "hart" sein. Dies ist normal und gibt sich nach wenigen Schaltvorgängen über dasGetriebesteuermodul (T.C.M) von ganz alleine.

2
FAHREN MIT DEM HYUNDAI
11
C090E01L-GST
o D (Drive-Fahren): Diese Wählhebeleinstellung wird für das normale Fahren (für alle Stadt-und Autobahnfahrten und das Beschleunigen von Null auf max. Geschwindigkeit) benutzt. DasGetriebe schaltet dabei automatisch nacheinander durch alle vier/fünf Gänge und arbeitete dabei nach demPrinzip des niedrigsten Kraftstoffverbrauches bei optimierter Leistung.
C090B01A-AST Die Funktionen der einzelnen Fahrstufen
o P (Parkstellung) Sie wird zum Parken oder beim Anlassen des Motors gewählt; den Wählhebel in die Position "P" schalten.Beim Parken des Fahrzeugs grundsätzlich die Feststellbremse betätigen und den Wählhebel in diePosition "P" schieben.
!
VORSICHT:
Den Wählhebel erst in Position "P" (Parken) schieben, nachdem das Fahrzeug vollständig zum Stillstandgekommen ist. Wird diese Vorsichtsmaßnahme nicht beachtet, kann es zu schwerenGetriebeschäden kommen. C090C01A-AST
o R (Rückwärtsstufe): Diese Stellung wird zum Rückwärtsfahren verwendet. Vor derWahl des Fahrbereichs "R" muß das Fahrzeug vollständig zum Stillstand gekommen sein. C090D01A-AST
o N (Neutralstellung): Sie wird zum Anlassen oder Abstellen des Motors bei betätigter Feststellbremse gewählt. Befindet sich der Wählhebel in dieser Position, ist die Verbindung zwischen Antriebswelle und Motor getrennt.
