2006 FIAT DUCATO Manual de Uso e Manutenção (in Portuguese)

64
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
AUMENTO DA VELOCIDADE
MEMORIZADA
Pode ser aumentada de dois modos:
❒pisando no acelerador e memorizan-
do em seguida a nova velocidade al-
cançada;
ou
❒deslocando a alavanca para cima (+).
A cada accionamento da alavanca corres-
ponde um aumento da velocidade de 1
km/h aproximadamente, pois, mantendo
a alavanca para cima a velocidade varia de
modo contínuo.
REDUÇÃO DA VELOCIDADE
MEMORIZADA
Pode ser aumentada de dois modos:
❒desactivando o dispositivo e memori-
zando em seguida a nova velocidade;
ou
❒deslocando a alavanca para baixo (–)
até o alcance da nova velocidade que
permanecerá automaticamente me-
morizada.
A cada accionamento da alavanca corres-
ponde uma diminuição da velocidade de 1
km/h aproximadamente, pois, mantendo
a alavanca para baixo, a velocidade varia
de modo contínuo.DESACTIVAÇÃO DO
DISPOSITIVO
O dispositivo pode ser desactivado pelo
condutor nos seguintes modos:
❒ao rodar a virola Ana posição OFF;
❒desligando o motor;
❒pisando no pedal do travão ou accio-
nando o travão de mão;
❒pisando no pedal da embraiagem;
❒pedindo uma mudança de marcha com
a caixa de velocidades automática no
modo sequencial;
❒com a velocidade veículo abaixo do li-
mite estabelecido;
❒pisando no pedal do acelerador; nes-
te caso o sistema não é desactivado
efectivamente mas o pedido de ace-
leração tem precedência no sistema;
o cruise control permanece sempre
activo, sem a necessidade de premir o
botãoRES para retornar as condições
anteriores após a conclusão da acele-
ração.O dispositivo se desactiva automatica-
mente nos seguintes casos:
❒em caso de intervenção dos sistemas
ABS o ESP;
❒em caso de desgaste no sistema.
Durante a marcha com dis-
positivo activo, não posicio-
ne a alavanca da caixa de velocida-
des em ponto morto.
Em caso de funcionamento
defeituoso ou avaria do dis-
positivo, rodar a virola A em OFF e di-
rija-se à Rede de Assistência Fiat de-
pois de ter verificado a integridade do
fusível de protecção.
AVISO
AVISO

65
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
PLAFONIER
PLAFONIER DIANTEIRO COM
LUZES DE SPOT
O interruptor A-fig. 63acende/apaga as
lâmpadas do plafonier.
Com o interruptor A-fig. 63na posição
central, as lâmpadas Ce Dse
acendem/apagam na abertura/fecho das
portas dianteiras.
Com o interruptor A-fig. 63carregado a
esquerda, as lâmpadas Ce Dpermanecem
sempre apagadas.
Com o interruptor A-fig. 63carregado a
direita, as lâmpadas Ce Dpermanecem
sempre acesas.
O acendimento/apagamento das luzes é
progressivo.
O interruptor B-fig. 63absolve a função
spot; com o plafonier apagado, acende in-
dividualmente:
❒a lâmpada Cse premida a esquerda;
❒a lâmpada Dse premida a direita.AVISO Antes de descer do veículo certi-
fique-se que ambos os interruptores es-
tejam na posição central, ao fechar as por-
tas, as luzes se apagarão evitando neste
modo de descarregar a bateria.
Em todo caso, se o interruptor é esqueci-
do na posição sempre acesa, o plafonier se
apaga automaticamente depois de 15 mi-
nutos desde o desligamento do motor.
Temporização das luzes do
plafonier
Nalgumas versões, para render mais fa´cil
a entrada/saída do veículo, em especial de
noite ou em lugares pouco iluminados, são
a disposição 2 lógicas de temporização.
TEMPORIZAÇÃO EM ENTRADA NO VEÍCULO
As luzes do plafonier se acendem segun-
do os seguintes modos:
❒por aprox. 10 segundos ao destranca-
mento das portas dianteiras;
❒por aprox. 3 minutos na abertura de
uma das portas laterais;
❒por aprox. 10 segundos ao fechar as
portas.
A temporização se interrompe ao rodar a
chave de arranque na posição MAR.
TEMPORIZAÇÃO NA SAÍDA DO VEÍCULO
Depois de ter extraído a chave do dispo-
sitivo de arranque as luzes do plafonier se
acendem segundo os seguintes modos:
❒dentre de 2 minutos desde o desliga-
mento do motor por um tempo igual
a aprox. 10 segundos;
❒na abertura de uma das portas laterais
por um tempo igual a aprox. 3 minu-
tos;
❒no fecho de uma porta por um tempo
igual a aprox. 10 segundos.
A temporização termina automaticamen-
te ao bloqueio das portas.
fig. 63F0N0041m

66
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
PLAFONIER TRASEIRO NO VÃO
DE CARGA fig. 64
Está situado sobre a porta traseira, para o
acendimento, premir no trasparente no
ponto indicado na figura.
PLAFONIER TRASEIRO NO VÃO
DE CARGA PORTA DE CORRER
LATERAL (se prevista)fig. 64b
Para o acendimento, premir no traspa-
rente no ponto indicado na figura.
COMANDOS
LUZES DE EMERGÊNCIA fig. 65
Se acendem ao carregar o interruptor A,
qualque que seja a posição da chave de
arranque.
Com o dispositivo ligado, o interruptor se
ilumina com luz intermitente e ao mes-
mo tempo no quadro se iluminam as luzes
avisadoras
Îe ¥.
Para apagar, premir novamente o inte-
rruptor.
fig. 64F0N0042mfig. 65F0N0044m
O uso das luzes de emergência é regula-
mentado pelo código da estrada do País
onde se está a circular. Respeite as pres-
crições.
fig. 64bF0N0212m

67
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
fig. 66F0N0045m
LUZES DO FAROL DE
NEVOEIRO (se previstas) fig. 66
Se acendem, com as luzes de posição ace-
sas, carregando o botão
5.
No quadro se ilumina a luz avisadora
5.
Se apagam ao carregar novamente o
botão.
O uso das luzes do farol de nevoeiro é re-
gulamentado pelo código da estrada do
País onde se está a circular. Respeite as
prescrições.LUZ TRASEIRA DE NEVOEIRO
fig. 67
Se acende, com luzes faróis de médios
acesas ou com as luzes de mínimos e fa-
rol de nevoeiro (se previstos) acesas, ao
carregar o botão 4. No quadro se ilumi-
na a luz avisadora 4. Se apaga ao carregar
novamente o botão ou apagando os faróis
de médios e/o farol de nevoeiro (se pre-
vistos). O uso das luzes traseiras de nevo-
eiro é regulamentado pelo código da es-
trada do País onde se está a circular. Res-
peite as prescrições.
LUZES DE ESTACIONAMENTO
Se acendem, só com a chave de arranque
na posiçãoSTOPou extraída colocan-
do a virola da alavanca esquerda primei-
ro na posição Oe em seguida nas posições
6ou 2.
No quadro de instrumentos se ilumina a
luz avisadora
3.
fig. 67F0N0046mfig. 68F0N0043m
VIDRO TRASEIRO TÉRMICO
(se previsto) fig. 68
Se activa ao carregar o botão A. Com o
vidro traseiro térmico activo, é presente
uma temporização que desactiva automa-
ticamente o dispositivo depois de aprox.
20 minutos.

68
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

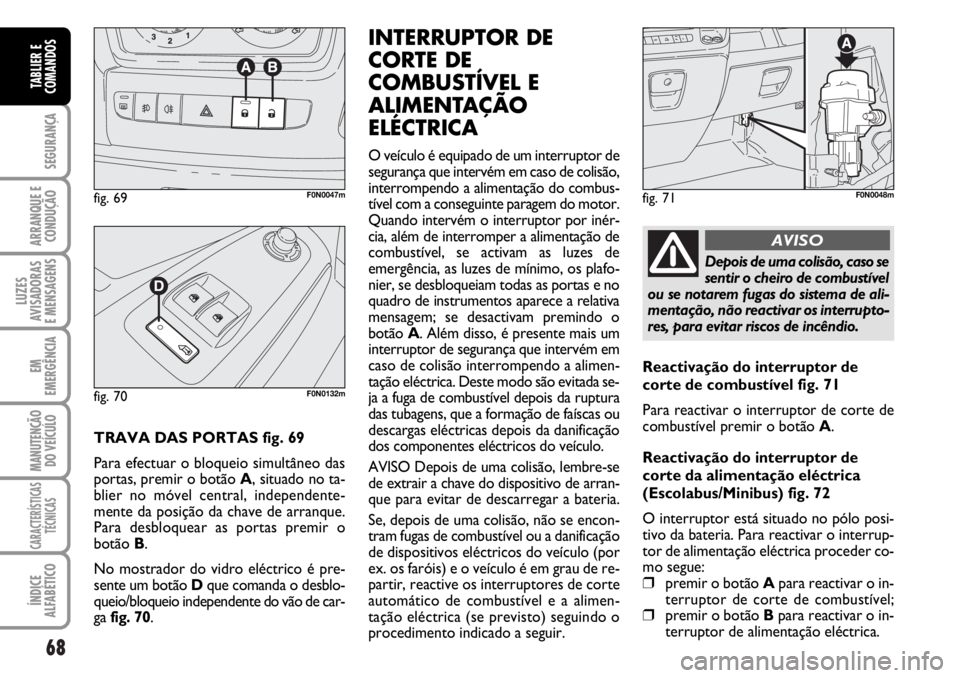

TRAVA DAS PORTAS fig. 69
Para efectuar o bloqueio simultâneo das
portas, premir o botão A, situado no ta-
blier no móvel central, independente-
mente da posição da chave de arranque.
Para desbloquear as portas premir o
botão B.
No mostrador do vidro eléctrico é pre-
sente um botão Dque comanda o desblo-
queio/bloqueio independente do vão de car-
ga fig. 70.
INTERRUPTOR DE
CORTE DE
COMBUSTÍVEL E
ALIMENTAÇÃO
ELÉCTRICA
O veículo é equipado de um interruptor de
segurança que intervém em caso de colisão,
interrompendo a alimentação do combus-
tível com a conseguinte paragem do motor.
Quando intervém o interruptor por inér-
cia, além de interromper a alimentação de
combustível, se activam as luzes de
emergência, as luzes de mínimo, os plafo-
nier, se desbloqueiam todas as portas e no
quadro de instrumentos aparece a relativa
mensagem; se desactivam premindo o
botão A. Além disso, é presente mais um
interruptor de segurança que intervém em
caso de colisão interrompendo a alimen-
tação eléctrica. Deste modo são evitada se-
ja a fuga de combustível depois da ruptura
das tubagens, que a formação de faíscas ou
descargas eléctricas depois da danificação
dos componentes eléctricos do veículo.
AVISO Depois de uma colisão, lembre-se
de extrair a chave do dispositivo de arran-
que para evitar de descarregar a bateria.
Se, depois de uma colisão, não se encon-
tram fugas de combustível ou a danificação
de dispositivos eléctricos do veículo (por
ex. os faróis) e o veículo é em grau de re-
partir, reactive os interruptores de corte
automático de combustível e a alimen-
tação eléctrica (se previsto) seguindo o
procedimento indicado a seguir.
fig. 69F0N0047mfig. 71F0N0048m
Depois de uma colisão, caso se
sentir o cheiro de combustível
ou se notarem fugas do sistema de ali-
mentação, não reactivar os interrupto-
res, para evitar riscos de incêndio.
AVISO
Reactivação do interruptor de
corte de combustível fig. 71
Para reactivar o interruptor de corte de
combustível premir o botão A.
Reactivação do interruptor de
corte da alimentação eléctrica
(Escolabus/Minibus) fig. 72
O interruptor está situado no pólo posi-
tivo da bateria. Para reactivar o interrup-
tor de alimentação eléctrica proceder co-
mo segue:
❒premir o botão Apara reactivar o in-
terruptor de corte de combustível;
❒premir o botão Bpara reactivar o in-
terruptor de alimentação eléctrica.
fig. 70F0N0132m

69
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

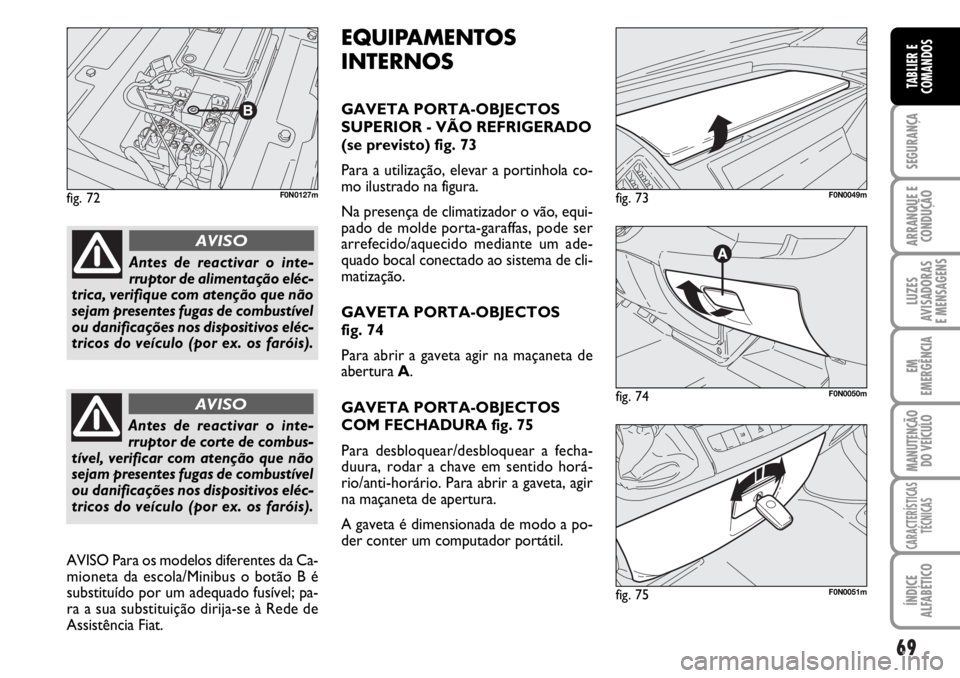

fig. 72F0N0127m
fig. 74F0N0050m
fig. 73F0N0049m
fig. 75F0N0051m
EQUIPAMENTOS
INTERNOS
GAVETA PORTA-OBJECTOS
SUPERIOR - VÃO REFRIGERADO
(se previsto) fig. 73
Para a utilização, elevar a portinhola co-
mo ilustrado na figura.
Na presença de climatizador o vão, equi-
pado de molde porta-garaffas, pode ser
arrefecido/aquecido mediante um ade-
quado bocal conectado ao sistema de cli-
matização.
GAVETA PORTA-OBJECTOS
fig. 74
Para abrir a gaveta agir na maçaneta de
abertura A.
GAVETA PORTA-OBJECTOS
COM FECHADURA fig. 75
Para desbloquear/desbloquear a fecha-
duura, rodar a chave em sentido horá-
rio/anti-horário. Para abrir a gaveta, agir
na maçaneta de apertura.
A gaveta é dimensionada de modo a po-
der conter um computador portátil.
Antes de reactivar o inte-
rruptor de alimentação eléc-
trica, verifique com atenção que não
sejam presentes fugas de combustível
ou danificações nos dispositivos eléc-
tricos do veículo (por ex. os faróis).
AVISO
Antes de reactivar o inte-
rruptor de corte de combus-
tível, verificar com atenção que não
sejam presentes fugas de combustível
ou danificações nos dispositivos eléc-
tricos do veículo (por ex. os faróis).
AVISO
AVISO Para os modelos diferentes da Ca-
mioneta da escola/Minibus o botão B é
substituído por um adequado fusível; pa-
ra a sua substituição dirija-se à Rede de
Assistência Fiat.

70
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
fig. 77F0N0053m
fig. 76F0N0052mfig. 79F0N0134mfig. 78F0N0128m

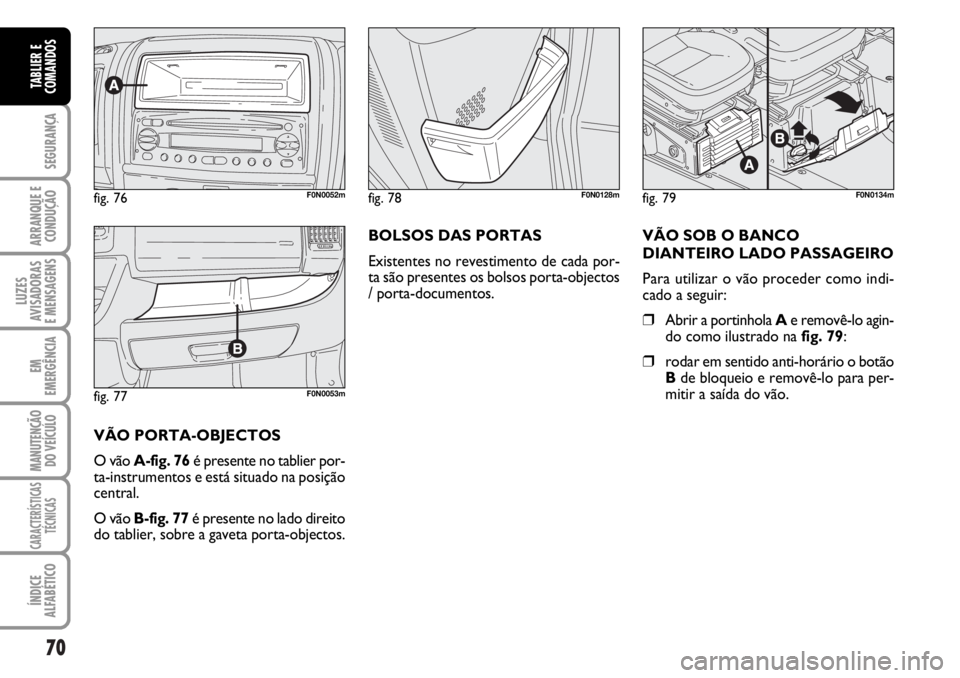

VÃO PORTA-OBJECTOS
O vão A-fig. 76é presente no tablier por-
ta-instrumentos e está situado na posição
central.
O vão B-fig. 77é presente no lado direito
do tablier, sobre a gaveta porta-objectos.BOLSOS DAS PORTAS
Existentes no revestimento de cada por-
ta são presentes os bolsos porta-objectos
/ porta-documentos.VÃO SOB O BANCO
DIANTEIRO LADO PASSAGEIRO
Para utilizar o vão proceder como indi-
cado a seguir:
❒Abrir a portinhola Ae removê-lo agin-
do como ilustrado na fig. 79:
❒rodar em sentido anti-horário o botão
Bde bloqueio e removê-lo para per-
mitir a saída do vão.

71
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
fig. 80F0N0054m

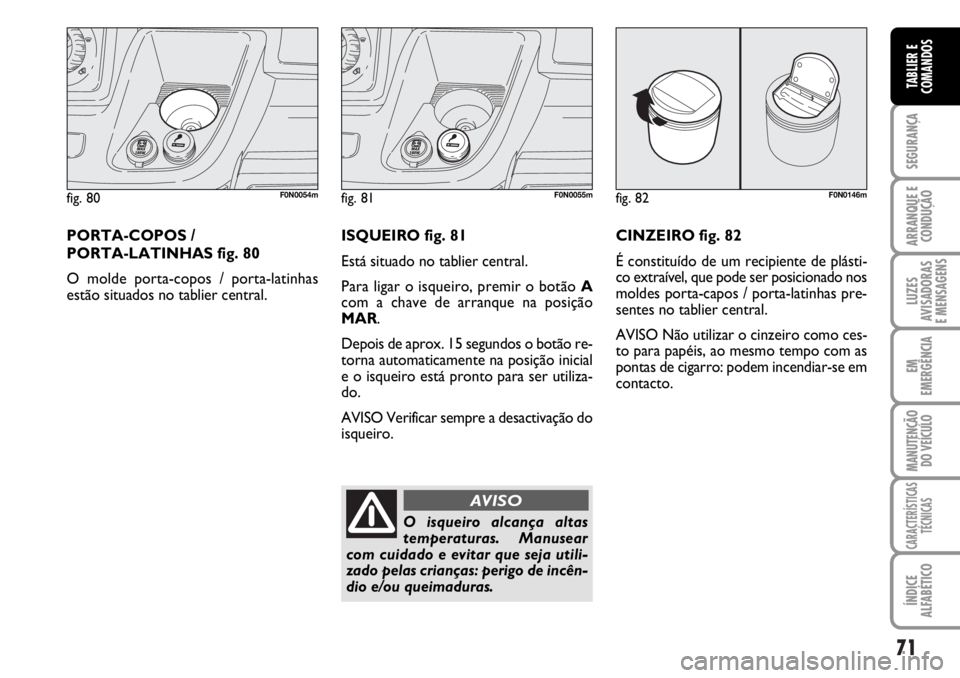

PORTA-COPOS /
PORTA-LATINHAS fig. 80
O molde porta-copos / porta-latinhas
estão situados no tablier central. ISQUEIRO fig. 81
Está situado no tablier central.
Para ligar o isqueiro, premir o botão A
com a chave de arranque na posição
MAR.
Depois de aprox. 15 segundos o botão re-
torna automaticamente na posição inicial
e o isqueiro está pronto para ser utiliza-
do.
AVISO Verificar sempre a desactivação do
isqueiro.CINZEIRO fig. 82
É constituído de um recipiente de plásti-
co extraível, que pode ser posicionado nos
moldes porta-capos / porta-latinhas pre-
sentes no tablier central.
AVISO Não utilizar o cinzeiro como ces-
to para papéis, ao mesmo tempo com as
pontas de cigarro: podem incendiar-se em
contacto.
fig. 81F0N0055m
O isqueiro alcança altas
temperaturas. Manusear
com cuidado e evitar que seja utili-
zado pelas crianças: perigo de incên-
dio e/ou queimaduras.
AVISO
fig. 82F0N0146m
