Unidade central no
compartimento do motor
Para ter acesso à unidade central porta-
fusíveis, é necessário remover a relativa
tampa de protecção fig. 41.

161
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
Unidade central opcional no
montante central direito
(se previsto)
Para ter acesso à unidade central porta-
fusíveis, remover a relativa tampa de pro-
tecção fig. 43.
fig. 43F0N0172m
fig. 44F0N0171m

162
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
TABELA DE RESUMO DOS FUSÍVEIS
Unidade no tablier porta-instrumentos
ACESSÓRIOS FUSÍVEL AMPERÈ
Luz do farol de médio direita F12 7,5
Luz do farol de médio esquerda, Corrector de alinhamento dos faróis F13 7,5
Relé da unidade central no vão do motor, relé da unidade central no tablier
porta-instrumentos (+chave) F31 7,5
Luzes internas Minibus (emergência) F32 10
Tomada de corrente traseira F33 15
AusenteF34 –
Luzes de marcha-atrás, Unidade central sevotronic, Sensor de água no filtro do
gasóleo, (+chave) F35 7,5
Unidade central de fecho centralizado (+ bateria) F36 20
Comando das luzes de paragem (principal), Terceiro stop, Quadro de instrumentos
(+chave)F37 10
Relá da unidade central no tablier porta-instrumentos (+bateria) F38 10
Tomada EOBD, Auto-rádio, Comando A/C, Alarme, Crono-taquígrafo,
Timer webasto (+bateria) F39 10
Vidro traseiro térmico esquerdo, Descongelador do espelho lado condutor F40 15
Vidro traseiro térmico direito, Descongelador do espelho lado passageiro F41 15
ABS, ASR, ESP, Comando das luzes de paragem (secundário) (+chave) F42 7,5

163
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
ACESSÓRIOS FUSÍVEL AMPERÈ
Limpa pára-brisas (+chave) F43 30
Isqueiro, Tomada de corrente dianteira F44 20
Comandos na porta lado condutor, Comandos na porta lado passageiro F45 7,5
AusenteF46 –
Vidro eléctrico lado condutor F47 20
Vidro eléctrico lado passageiro F48 20
Auto-rádio, Vidro eléctrico lado condutor, Comandos no tablier
porta-instrumentos, unidade central de alarme, Sensor de chuva (+chave) F49 7,5
Airbag (+chave) F50 7,5
Comando A/C, Cruise control, Crono-taquígrafo (+chave) F51 7,5
Relá da unidade central opcional F52 7,5
Quadro de instrumentos, Farol traseiro de nevoeiro (+bateria) F53 7,5

164
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

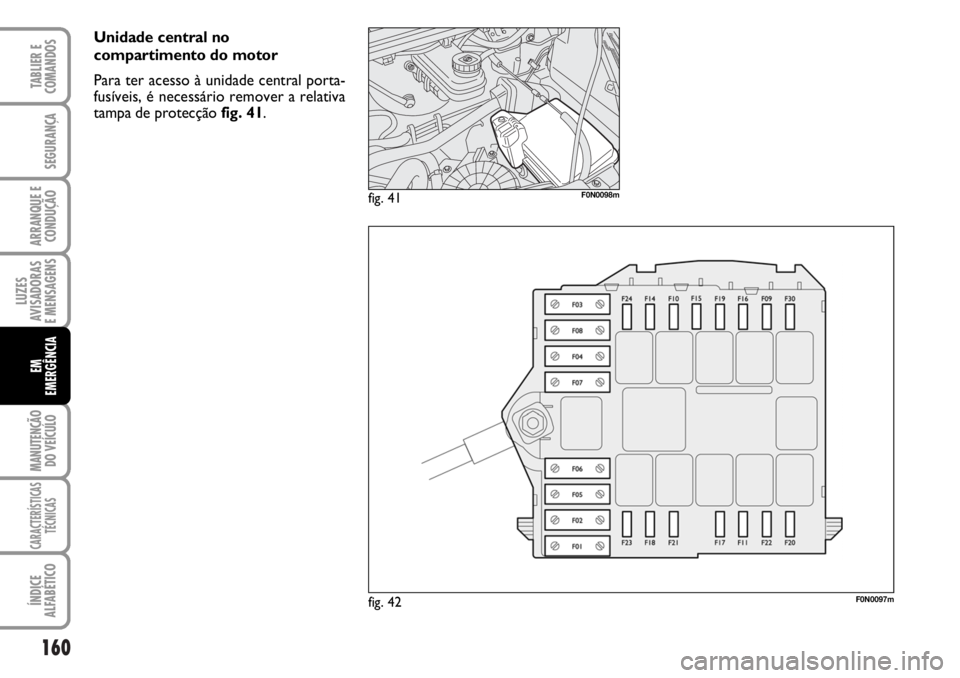

Unidade do compartimento do motor
ACESSÓRIOS FUSÍVEL AMPERÈ
Bomba ABS (+bateria) F01 40
Velas de pré-aquecimento (+bateria) F02 50
Comutador de ignição (+bateria) F03 30
Unidade central webasto (+bateria) F04 20
Ventilação no habitáculo com webasto (+bateria) F05 20
Ventoinha alta velocidade de arrefecimento motor (+bateria) F06 40/60
Ventoinha baixa velocidade de arrefecimento motor (+bateria) F07 40/50
Ventoinha no habitáculo (+chave) F08 40
Bomba lava pára-brisas F09 20
Avisador acústico F10 15
Sistema i.e. (serviços secundários) F11 15
Luz do farol de máximo direita F14 7,5
Luz do farol de máximo esquerda F15 7,5
Sistema i.e. (+chave) F16 7,5
Sistema i.e. (seviços primários) F17 10
Unidade cental de controlo motor (+bateria) F18 7,5
Compressor do condicionador F19 7,5
Bomba lava-faróis F20 30

165
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
ACESSÓRIOS FUSÍVEL AMPERÈ
Bomba de combustível F21 15
Sistema i.e. (serviços primários) F22 20
Válvulas de solenóide ABS F23 30
Caixa de velocidades automática 8 (+chave) F24 15
Luzes do farol de nevoeiro F30 15

166
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
Unidade central Opcional no Montante Central Direito
ACESSÓRIOS FUSÍVEL AMPERÈ
AusenteF54 –
Bancos aquecidos F55 15
Tomada de corrente passageiros traseiros F56 15
Aquecedor suplementar sob o banco F57 10
Luzes de mínimos laterais F58 10
Suspensões auto-reguladoras (+bateria) F59 7,5
AusenteF60 –
AusenteF61 –
AusenteF62 –
Comando do aquecedor suplementar passageiros F63 10
AusenteF64 –
Ventoinha do aquecedor suplementar passageiros F65 30

167
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
RECARGA DA BATERIA
AVISO A descrição do procedimento de
recarga da bateria é indicada somente co-
mo informação. Para a execução desta
operação, se recomenda de dirigir-se à
Rede de Assistência Fiat.
Se aconselha uma recarga lenta a baixa am-
peragem pela duração de cerca 24 horas.
Um carregamento rápido com altas co-
rrentes pode danificar a bateria. Para efec-
tuar a recarga, proceder como indicado
a seguir:
❒desligue o borne do pólo negativo da
bateria;
❒ligue nos pólos da bateria os cabos do
aparelho de recarga, respeitando as
polaridades;
❒ligue o aparelho de recarga;
❒após a recarga, desligue o aparelho an-
tes de desligá-lo da bateria;
❒ligue de novo o borne ao pólo nega-
tivo da bateria.
O líquido contido na bateria
é venenoso e corrosivo, evi-
te o contacto com a pele e os olhos.
A operação de recarga da bateria de-
ve ser efectuada em ambiente venti-
lado e longe da chamas livres ou pos-
síveis fontes de faíscas, para evitar o
perigo de explosão e de incêndio.
AVISO
Não tente recarregar uma
bateria congelada: é neces-
sário primeiro descongelá-la, caso
contrário, se corre o risco de ex-
plosão. Se, foi congelada, é necessá-
rio fazer controlar a bateria antes da
recarga, por pessoal especializado,
para verificar que os elementos in-
ternos não se tenham danificados e
que o contentor não esteja furado,
com risco de fuga de ácido venenoso
e corrosivo.
AVISO
