ESPELHOS EXTERNOS
Regulação fig. 34
De regulação manual
Agir directamente em cada um dos dois
vidros do espelho.
fig. 33F0N0022mfig. 34F0N0024m
Ao accionar a alavanca Aé possível re-
gular o espelho em duas diversas posições:
normal ou anti-enfadamento.
ESPELHOS
RETROVISORES
ESPELHO INTERNO fig. 33
É equipado de um dispositivo contra aci-
dentes que o faz desenganchar em caso de
contacto violento com o passageiro.
fig. 35F0N0023m

41
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
Desdobramento
Em caso de necessidade (por exemplo,
quando o volume do espelhio cria dificul-
dade numa passagem estreita) é possível
dobrar os espelhos deslocando-os da po-
sição 1-fig. 35à posição 2.
Dobramento eléctrico
(se previsto)
Agir no botão basculanteA-fig. 36, pre-
mindo no lado 1para levar o espelho na
posição de apertura, no lado 2para levar
o espelho na posição de fecho.Durante a marcha os espel-
hos devem sempre estar na
posição 1-fig. 35.
O espelho retrovisor externo
lado condutor, sendo curvo,
altera ligeiramente a percepção da
distância.
AVISO
Descongelamento/desembaciamen
to (se previsto)
Os espelhos são equipados de resistências
que entram em função quando se accio-
na o vidro traseiro térmico (ao carregar
o botão
().
AVISO A função é temporizada e é de-
sactivada automaticamente depois alguns
minutos. A superfície refletente da
parte inferior do espelho re-
trovisor é parabólica e aumenta o
campo de visual. A dimensão da ima-
gem resulta reduzida dando a im-
pressão que o objecto reflectido es-
teja mais distante de quanto seja na
realidade.
AVISO
De regulação eléctrica
É possível só com a chave de arranque na
posição MAR. Para regular o espelho, po-
sicione o selector Bnuma das quatro po-
sições: ÿ1 espelho esquerdo, ⁄2 espel-
ho direito ¤3 grandângulo esquerdo, Ÿ
4 grandângulo direito
Depois do posicionamento do selector,
movimentá-lo no sentido indicado pelas
setas para regular o vidro do espelho pré-
escolhido.
fig. 36F0N0159m

42
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
fig. 37
F0N0025m
AQUECIMENTO E VENTILAÇÃO
1.Difusor fixo superior - 2.Difusores centrais orientáveis - 3.Difusor fixos laterais - 4.Difusores laterais orientáveis -
5. Difusores inferiores para os ligares dianteiros .

43
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS

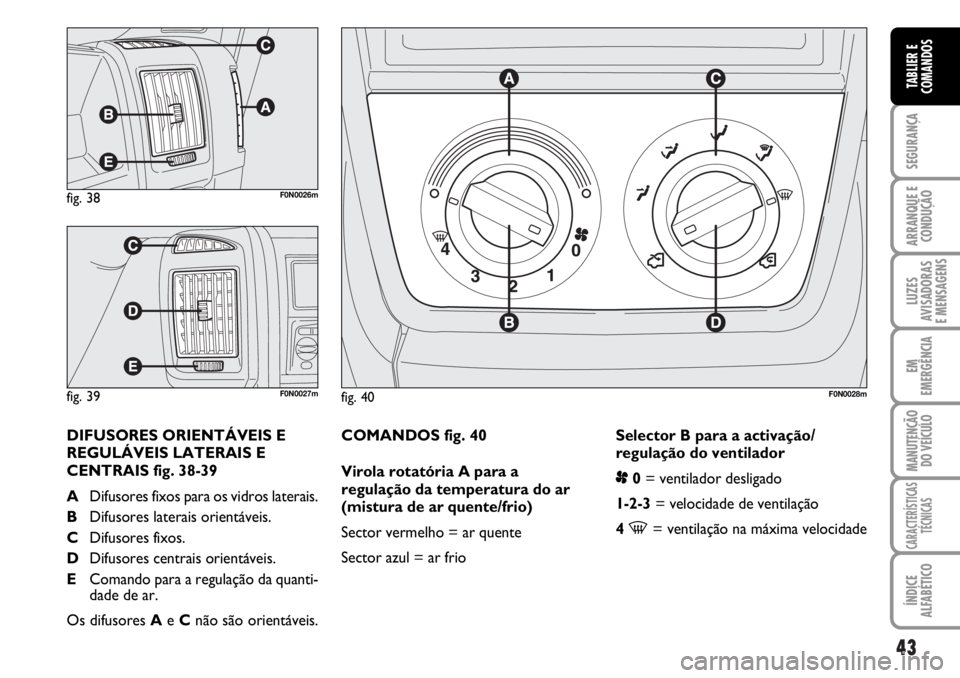

COMANDOS fig. 40
Virola rotatória A para a
regulação da temperatura do ar
(mistura de ar quente/frio)
Sector vermelho = ar quente
Sector azul = ar frioSelector B para a activação/
regulação do ventilador
p0= ventilador desligado
1-2-3= velocidade de ventilação
4
-= ventilação na máxima velocidade
fig. 40F0N0028m
fig. 38F0N0026m
fig. 39F0N0027m
DIFUSORES ORIENTÁVEIS E
REGULÁVEIS LATERAIS E
CENTRAIS fig. 38-39
ADifusores fixos para os vidros laterais.
BDifusores laterais orientáveis.
CDifusores fixos.
DDifusores centrais orientáveis.
EComando para a regulação da quanti-
dade de ar.
Os difusores A e C não são orientáveis.

44
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
Virola rotatória C para a
distribuição do ar
¶para ter ar nos bocais centrais e late-
rais;
ßpara enviar ar aos pés e ter nos bocais
do tablier uma temperatura ligeira-
mente mais baixa, em condições de
temperatura intermédia;
©para o aquecimento com temperatu-
ra externa rígida: para ter a máxima
quantidade de ar nos pés;
®para aquecer os pés e ao mesmo tem-
po desembaciar o pára-brisas;
-para desembaciar rapidamente o pá-
ra-brisas.
Selector D para activação/
desactivação da circulação de ar
Ao rodar o selector Dem
Òé actua-
da a circulação de ar interno.
Ao rodar o selector Dem
Òé desac-
tivada a circulação de ar interno.AQUECIMENTO RÁPIDO
DO HABITÁCULO
Para obter o mais rápido rendimento de
aquecimento, proceder como indicado a
seguir:
❒rodar a virola Ano sector vermelho;
❒activar a circulação de ar interno ro-
dando o selector Dem
Ò.
❒rodar a virola Cem correspondência
de
¶;
❒rodar o selector Bem corres-
pondência de 4 -(máxima veloci-
dade do ventilador).
Em seguida agir nos comandos para man-
ter as condições de conforto desejadas e
rodar o selector D em
Úpara desac-
tivar a circulação de ar interno e preve-
nir fenómenos de embaciamento.
AVISO Com o motor frio é necessário
aguardar alguns minutos para que o líqui-
do do sistema alcance a temperatura de
exercício ideal. VENTILAÇÃO NO
HABITÁCULO
Para obter uma boa ventilação do habitá-
culo, proceder como indicado a seguir:
❒rodar a virola Ano sector azul;
❒desactivar a circulação de ar interno
rodando o selector Dem
Ò.
❒rodar a virola Cem correspondência
de
¶;
❒rodar o selector Bna velocidade de-
sejada.
AQUECIMENTO DO
HABITÁCULO
Proceder como indicado a seguir:
❒rodar a virola Ano sector vermelho;
❒rodar a virola Cna posição desejada;
❒rodar o selector Bna velocidade de-
sejada.

45
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
DESEMBACIAMENTO/
DESCONGELAMENTO RÁPIDO
DOS VIDROS DIANTEIROS
(PÁRA-BRISAS E VIDROS
LATERAIS)
Proceder como indicado a seguir:
❒rodar a virola Ano sector vermelho;
❒desactivar a circulação de ar interno
rodando o selector Dem
Ò.
❒rodar a virola Cem correspondência
de -;
❒rodar o selector Bem corres-
pondência de 4-(máxima veloci-
dade do ventilador).
Após o desembaciamento/descongela-
mento agir nos comandos para restabe-
lecer as condições de conforto desejadas.Anti-embaciamento dos vidros
Em casos de forte humidade externa e/ou
de chuva e/ou de fortes diferenças de tem-
peratura entre o interno e o externo do
habitáculo, se aconselha de efectuar a se-
guinte manobra de prevenção de anti-de-
sembaciamento dos vidros:
❒rodar a virola Ano sector vermelho;
❒desactivar a circulação de ar interno
rodando o selector D em
Ú.
❒rodar a virola Cem correspondência
de -com a possibilidade de passa-
gem para a posição
®no caso em
que não se notem sinais de embacia-
mento;
❒rodar o selector Bem corres-
pondência da 2avelocidade.DESEMBACIAMENTO/
DESCONGELAMENTO DO
VIDRO TRASEIRO TÉRMICO
E DOS ESPELHOS
RETROVISORES EXTERNOS
(se previsto) fig. 41
Premir o botão Apara activar esta função;
a activação da função é evidenciada pelo
acendimento da luz avisadora no botão.
A função é temporizada e é desactivada
automaticamente depois de 20 minutos.
Para excluir antecipadamente a função,
premir novamente o botão A.
AVISO Não aplique adesivos na parte in-
terna do vidro traseiro próximo dos fila-
mentos do vidro térmico para evitar de
danificá-lo.
fig. 41F0N0043m

46
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
CLIMATIZADOR
MANUAL (se previsto)

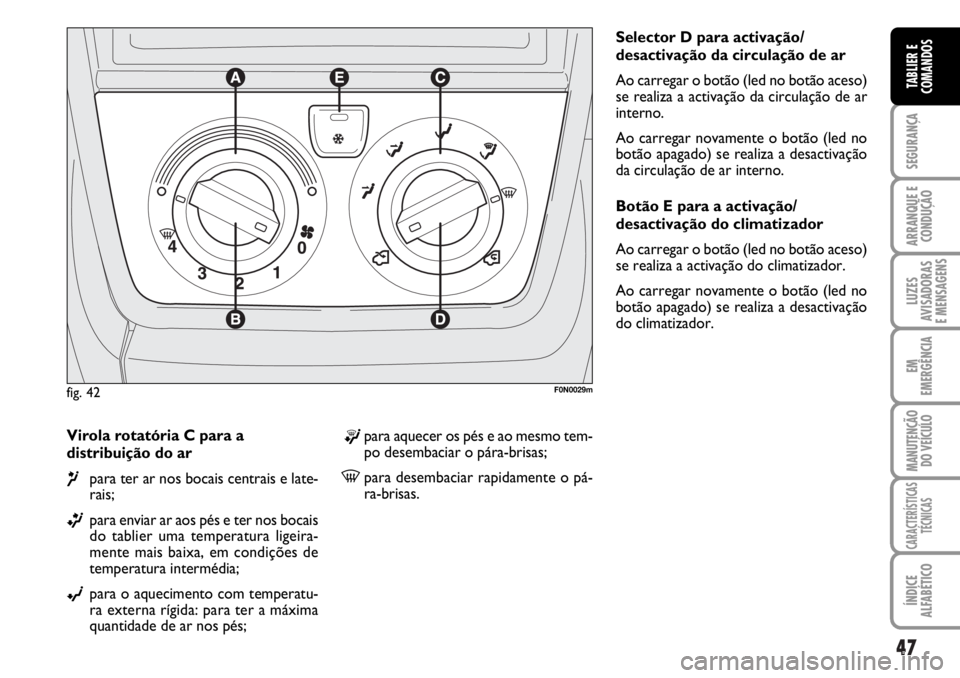

COMANDOS fig. 42
