2005 Hyundai Terracan Manuel du propriétaire (in French)

6
ENTRETIEN PAR VOS SOINS
15VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE)
EG110A1-AU Le liquide de la boîte de vitesse automatique doit être remplacé aux intervalles spécifiés dans le tableaudu programme d'entretien reproduit à la section 5. REMARQUE: L'huile de la boîte automatique est normalement rouge. Lorsque ladistance de conduite augmente, la couleur de l'huile passe progressivement au rouge som-bre.Cela est normal et vous ne devezpas prendre la couleur de l'huilecomme critère pour un changement d'huile. Vous devez remplacer l'huile de la boîte automatique en fonction des intervalles spécifiés dans les in-structions d'entretien du véhicule dans la section 5. G110B02HP-GUT
Liquide recommandé
Votre boîte de vitesses automatique Hyundai est conçu avant tout pour être utilisé avec MOBIL DEXRON-II. Des dommages dus à l'utilisation d'unliquide non spécifié ne sont pas couverts par la garantie limitée de votre nouveau véhicule.
!
G110C03HP-GUT Capacité du liquide de transmis- sion La capacité du liquide de la transmis- sion automatique est de;
AVERTISSEMENT:
Le niveau d'huile de transmission doit être vérifié lorsque le moteur est à sa température de servicenormale. Autrement dit, le moteur, le radiateur, l'échappement, etc. sont extrêmement chauds, si bienqu'il vous faut prendre particulièrement garde de ne pas vous brûler pendant cetteopération.
Moteur EssenceDiesel Capacité
10,5 litres11,8 litres

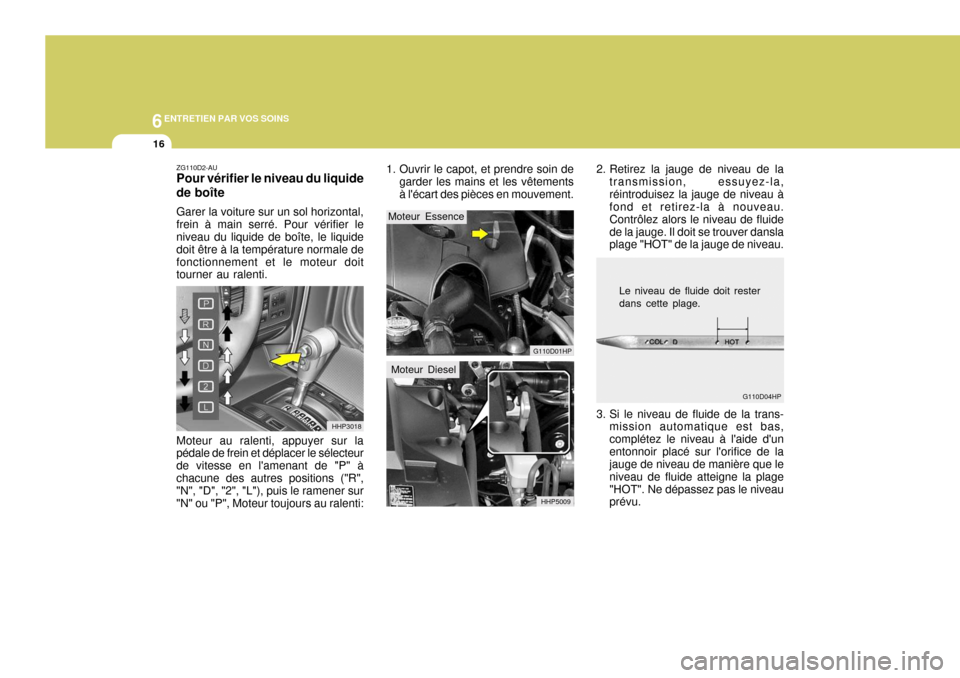

6ENTRETIEN PAR VOS SOINS
16
HHP5009 Le niveau de fluide doit rester dans cette plage.
G110D04HP
Moteur Diesel 2. Retirez la jauge de niveau de la
transmission, essuyez-la, réintroduisez la jauge de niveau à fond et retirez-la à nouveau. Contrôlez alors le niveau de fluidede la jauge. Il doit se trouver dansla plage "HOT" de la jauge de niveau.
3. Si le niveau de fluide de la trans- mission automatique est bas, complétez le niveau à l'aide d'unentonnoir placé sur l'orifice de la jauge de niveau de manière que le niveau de fluide atteigne la plage"HOT". Ne dépassez pas le niveau prévu.
ZG110D2-AU Pour vérifier le niveau du liquide de boîte Garer la voiture sur un sol horizontal, frein à main serré. Pour vérifier le niveau du liquide de boîte, le liquide doit être à la température normale defonctionnement et le moteur doit tourner au ralenti. Moteur au ralenti, appuyer sur la pédale de frein et déplacer le sélecteur de vitesse en l'amenant de "P" àchacune des autres positions ("R", "N", "D", "2", "L"), puis le ramener sur "N" ou "P", Moteur toujours au ralenti:
1. Ouvrir le capot, et prendre soin de
garder les mains et les vêtementsà l'écart des pièces en mouvement.
HHP3018 G110D01HP
Moteur Essence

6
ENTRETIEN PAR VOS SOINS
17
!AVERTISSEMENT:
Le ventilateur de refroidissement est commandé par la température du liquide de refroidissement dumoteur et peut parfois fonctionner même lorsque le moteur ne tourne pas. Soyez extrêment vigilantlorsque vous travaillez près des ailettes du ventilateur de liquide de refroidissement de façon à évitertoute blessure entraînée par la ro- tation des ailettes. Lorsque la température du liquide derefroidissement diminue, le ventilateur s'arrête automatiquement. Il ne s'agit pasd'une anomalie.!AVERTISSEMENT (Diesel uniquement) :
Ne travaillez jamais sur un système
d'injection lorsque le moteur tourne ou dans les 30 secondesaprès la coupure du moteur. La pompe à haute pression, le rail, les injecteurs et les tuyaux à hautepression sont soumis à une haute pression même après l'arrêt du moteur. Le jet de carburant produitpar les fuites de carburant peut provoquer de graves blessures en cas de contact avec le corps. Lespersonnes portant des stimulateurs cardiaques intracorporels ne doivent pass'approcher de plus de 30 cm de ECU ou du faisceau de câbles dans le compartiment-moteur, lorsquele moteur tourne, car les courants élevés du système de Rail commun engendrent des champsmagnétiques considérables.
VERIFIER LES FREINS
!
ZG120A1-AU
ATTENTION:
Les freins sont des organes essentiels à votre sécurité. C'est pourquoi il est recommandé de lesfaire vérifier par votre distributeur Hyundai. L'usure des freins doit être vérifiée aux intervallesspécifiés dans le tableau du programme d'entretien reproduit à la section 5.

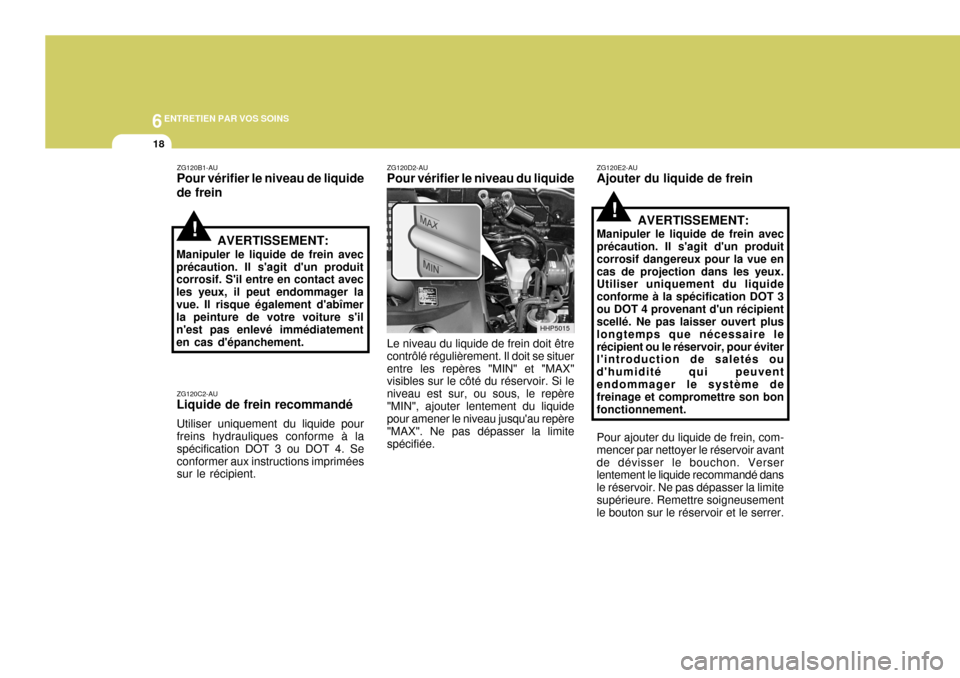

6ENTRETIEN PAR VOS SOINS
18
!
ZG120D2-AU
Pour vérifier le niveau du liquide ZG120E2-AU Ajouter du liquide de frein
AVERTISSEMENT:
Manipuler le liquide de frein avec précaution. Il s'agit d'un produit corrosif dangereux pour la vue encas de projection dans les yeux. Utiliser uniquement du liquide conforme à la spécification DOT 3ou DOT 4 provenant d'un récipient scellé. Ne pas laisser ouvert plus longtemps que nécessaire lerécipient ou le réservoir, pour éviter l'introduction de saletés ou d'humidité qui peuventendommager le système de freinage et compromettre son bon fonctionnement.
HHP5015
Le niveau du liquide de frein doit être contrôlé régulièrement. Il doit se situerentre les repères "MIN" et "MAX" visibles sur le côté du réservoir. Si le niveau est sur, ou sous, le repère"MIN", ajouter lentement du liquide pour amener le niveau jusqu'au repère "MAX". Ne pas dépasser la limitespécifiée. Pour ajouter du liquide de frein, com-mencer par nettoyer le réservoir avantde dévisser le bouchon. Verser lentement le liquide recommandé dans le réservoir. Ne pas dépasser la limitesupérieure. Remettre soigneusement le bouton sur le réservoir et le serrer.
!
ZG120B1-AU
Pour vérifier le niveau de liquide de frein
AVERTISSEMENT:
Manipuler le liquide de frein avec précaution. Il s'agit d'un produit corrosif. S'il entre en contact avec les yeux, il peut endommager lavue. Il risque également d'abîmer la peinture de votre voiture s'il n'est pas enlevé immédiatementen cas d'épanchement.
ZG120C2-AU
Liquide de frein recommandé
Utiliser uniquement du liquide pour freins hydrauliques conforme à la spécification DOT 3 ou DOT 4. Seconformer aux instructions imprimées sur le récipient.

6
ENTRETIEN PAR VOS SOINS

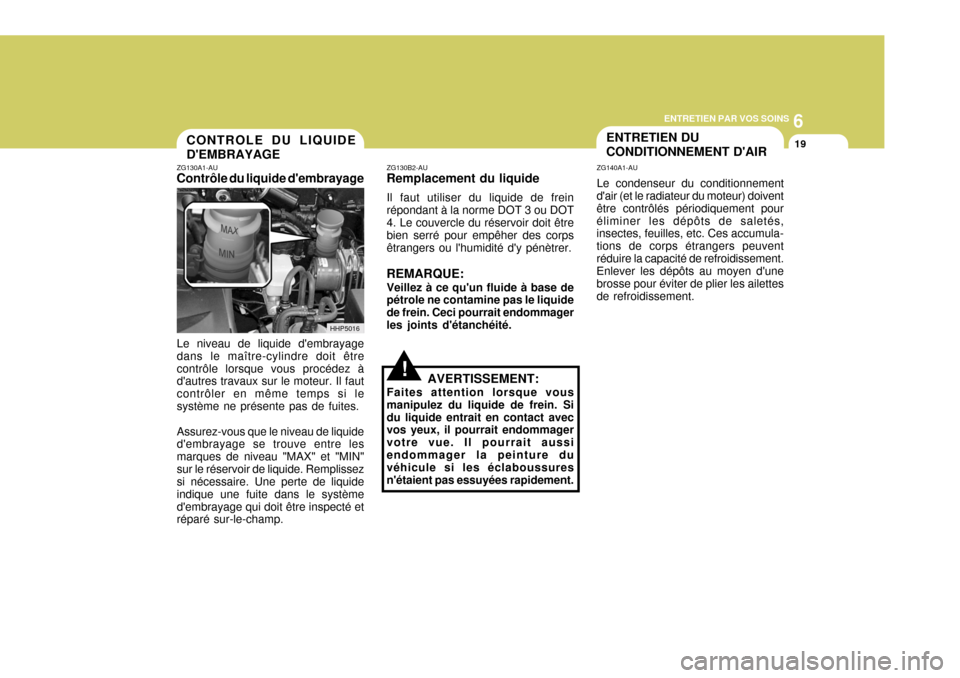

19CONTROLE DU LIQUIDE D'EMBRAYAGE
ZG130A1-AU
Contrôle du liquide d'embrayage
Le niveau de liquide d'embrayage dans le maître-cylindre doit êtrecontrôle lorsque vous procédez à d'autres travaux sur le moteur. Il faut contrôler en même temps si lesystème ne présente pas de fuites. Assurez-vous que le niveau de liquide d'embrayage se trouve entre les marques de niveau "MAX" et "MIN"sur le réservoir de liquide. Remplissez si nécessaire. Une perte de liquide indique une fuite dans le systèmed'embrayage qui doit être inspecté et réparé sur-le-champ.
HHP5016
!
ZG130B2-AU
Remplacement du liquide
Il faut utiliser du liquide de frein répondant à la norme DOT 3 ou DOT 4. Le couvercle du réservoir doit être bien serré pour empêher des corpsêtrangers ou l'humidité d'y pénètrer. REMARQUE: Veillez à ce qu'un fluide à base de pétrole ne contamine pas le liquide de frein. Ceci pourrait endommagerles joints d'étanchéité.
AVERTISSEMENT:
Faites attention lorsque vousmanipulez du liquide de frein. Sidu liquide entrait en contact avec vos yeux, il pourrait endommager votre vue. Il pourrait aussiendommager la peinture du véhicule si les éclaboussures n'étaient pas essuyées rapidement. ZG140A1-AU Le condenseur du conditionnement
d'air (et le radiateur du moteur) doivent être contrôlés périodiquement pouréliminer les dépôts de saletés, insectes, feuilles, etc. Ces accumula- tions de corps étrangers peuventréduire la capacité de refroidissement. Enlever les dépôts au moyen d'une brosse pour éviter de plier les ailettesde refroidissement.
ENTRETIEN DU CONDITIONNEMENT D'AIR

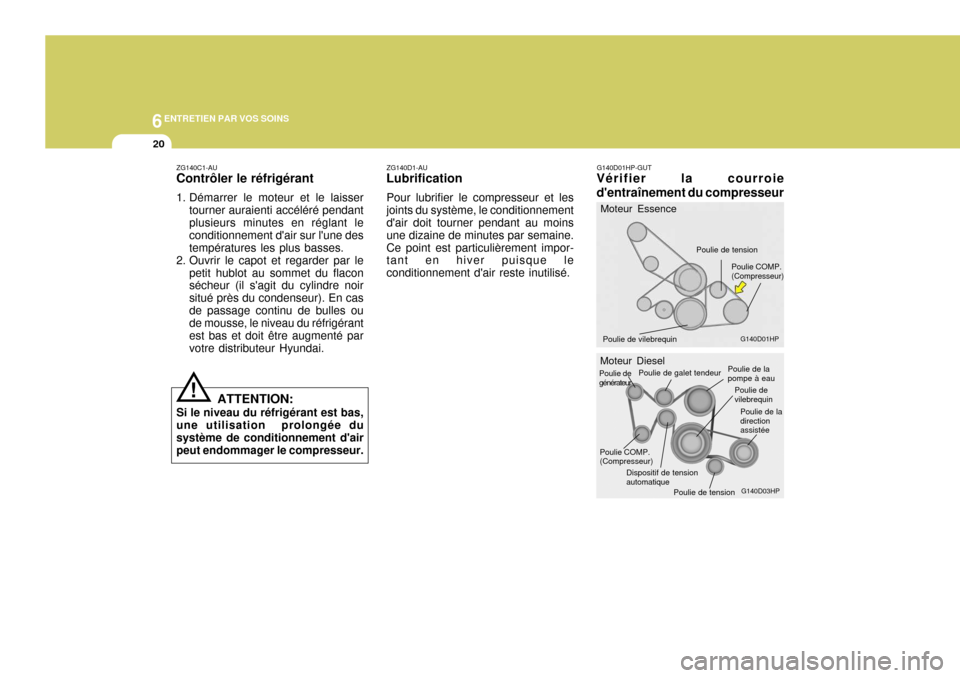

6ENTRETIEN PAR VOS SOINS
20
ZG140D1-AU
Lubrification
Pour lubrifier le compresseur et les joints du système, le conditionnement d'air doit tourner pendant au moins une dizaine de minutes par semaine.Ce point est particulièrement impor- tant en hiver puisque le conditionnement d'air reste inutilisé. G140D01HP-GUT
Vérifier la courroie d'entraînement du compresseur
G140D01HP
G140D03HP
Poulie de vilebrequin
Moteur Essence
Moteur Diesel
Poulie COMP. (Compresseur)
Poulie de tension
Poulie de générateur
Poulie de la pompe à eau
Poulie de tension
Poulie COMP. (Compresseur) Poulie de la direction assistée
Poulie de galet tendeur
Dispositif de tensionautomatique Poulie de vilebrequin
!
ZG140C1-AU Contrôler le réfrigérant
1. Démarrer le moteur et le laisser
tourner auraienti accéléré pendant plusieurs minutes en réglant le conditionnement d'air sur l'une destempératures les plus basses.
2. Ouvrir le capot et regarder par le
petit hublot au sommet du flacon sécheur (il s'agit du cylindre noir situé près du condenseur). En casde passage continu de bulles ou de mousse, le niveau du réfrigérant est bas et doit être augmenté parvotre distributeur Hyundai.
ATTENTION:
Si le niveau du réfrigérant est bas,une utilisation prolongée du système de conditionnement d'air peut endommager le compresseur.

6
ENTRETIEN PAR VOS SOINS
21
Si le conditionnement d'air est utilisé
régulièrement, contrôler au moins une fois par mois la tension de la courroie d'entraînement du compresseur.
Pour effectuer ce contrôle, appuyer
sur la courroie à mi-parcours entre la poulie de vilebrequin du moteur et la poulie du compresseur. Si la courroie est insuffisamment tendue, la faireresserrer par votre distributeur Hyundai.
REMARQUE: La tension de la courroie

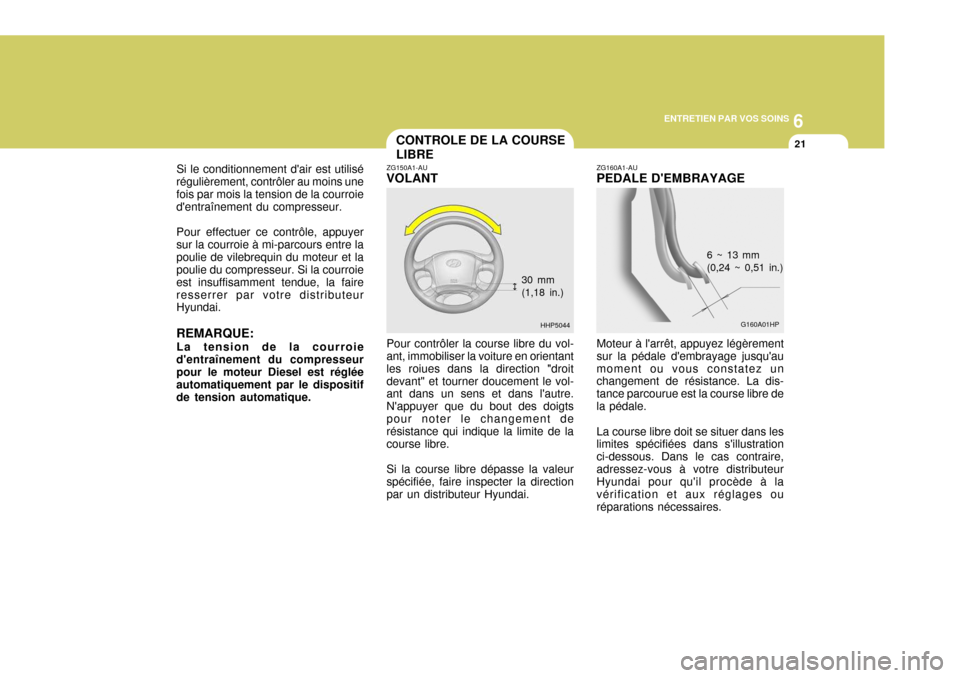

d'entraînement du compresseur pour le moteur Diesel est réglée automatiquement par le dispositif de tension automatique.CONTROLE DE LA COURSE LIBRE
HHP5044
30 mm (1,18 in.)
ZG150A1-AU
VOLANT
Pour contrôler la course libre du vol-ant, immobiliser la voiture en orientant les roiues dans la direction "droitdevant" et tourner doucement le vol- ant dans un sens et dans l'autre. N'appuyer que du bout des doigtspour noter le changement de résistance qui indique la limite de la course libre. Si la course libre dépasse la valeur spécifiée, faire inspecter la direction par un distributeur Hyundai.
G160A01HP
ZG160A1-AU PEDALE D'EMBRAYAGE Moteur à l'arrêt, appuyez légèrement sur la pédale d'embrayage jusqu'aumoment ou vous constatez un changement de résistance. La dis- tance parcourue est la course libre dela pédale. La course libre doit se situer dans les limites spécifiées dans s'illustration ci-dessous. Dans le cas contraire,adressez-vous à votre distributeur Hyundai pour qu'il procède à la vérification et aux réglages ouréparations nécessaires. 6 ~ 13 mm (0,24 ~ 0,51 in.)

6ENTRETIEN PAR VOS SOINS

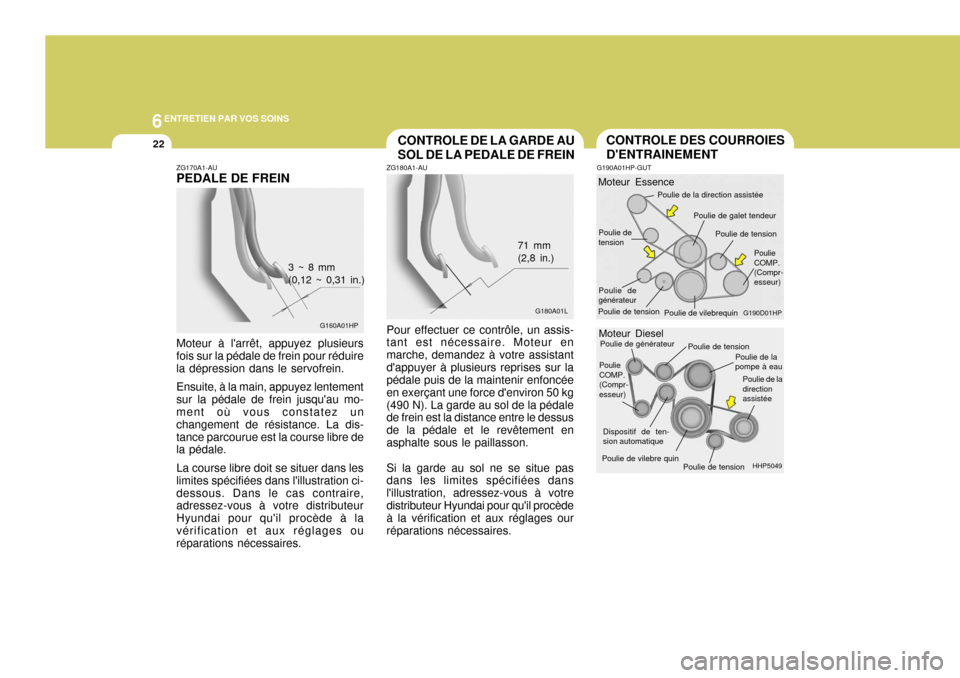

22CONTROLE DES COURROIES D'ENTRAINEMENTCONTROLE DE LA GARDE AU SOL DE LA PEDALE DE FREIN
ZG180A1-AU
71 mm (2,8 in.)
G180A01L
Pour effectuer ce contrôle, un assis-tant est nécessaire. Moteur en marche, demandez à votre assistantd'appuyer à plusieurs reprises sur la pédale puis de la maintenir enfoncée en exerçant une force d'environ 50 kg(490 N). La garde au sol de la pédale de frein est la distance entre le dessus de la pédale et le revêtement enasphalte sous le paillasson. Si la garde au sol ne se situe pas dans les limites spécifiées dans l'illustration, adressez-vous à votredistributeur Hyundai pour qu'il procède à la vérification et aux réglages our réparations nécessaires.
G190D01HP
HHP5049
Moteur Essence
Moteur Diesel
Poulie de galet tendeur
Poulie de la direction assistée Poulie de vilebrequin
Poulie de
générateur Poulie de tension
Poulie COMP.(Compr- esseur)
Poulie de générateur
Poulie de la pompe à eau
Poulie de tension
Poulie COMP.(Compr-esseur)
Poulie de ladirectionassistée
Poulie de tensionPoulie de tension
Poulie de tension
Dispositif de ten- sion automatique
G190A01HP-GUT
Poulie de vilebre quin
G160A01HP
ZG170A1-AU PEDALE DE FREIN Moteur à l'arrêt, appuyez plusieurs fois sur la pédale de frein pour réduire la dépression dans le servofrein. Ensuite, à la main, appuyez lentement sur la pédale de frein jusqu'au mo- ment où vous constatez un changement de résistance. La dis-tance parcourue est la course libre de la pédale. La course libre doit se situer dans les limites spécifiées dans l'illustration ci-dessous. Dans le cas contraire, adressez-vous à votre distributeur Hyundai pour qu'il procède à lavérification et aux réglages ou réparations nécessaires. 3 ~ 8 mm(0,12 ~ 0,31 in.)
