2005 Hyundai Terracan Manuale del proprietario (in Italian)

CARATTERISTICHE DELLA VETTURAOPERAZIONI DI GUIDA
IN CASO DI EMERGENZA
PROTEZIONE DELLA CARROZZERIA OPERAZIONI DI MANUTENZIONEMANUTENZIONE "FAI-DA-TE"
SISTEMA DI CONTROLLO EMISSIONE GAS DI SCARICO INFORMAZIONI GENERALI
CARATTERISTICHE TECNICHE
INDICE ANALITICO
INDICE
CAPITOLI
5
1 2 3 4 6 7 8 9
10

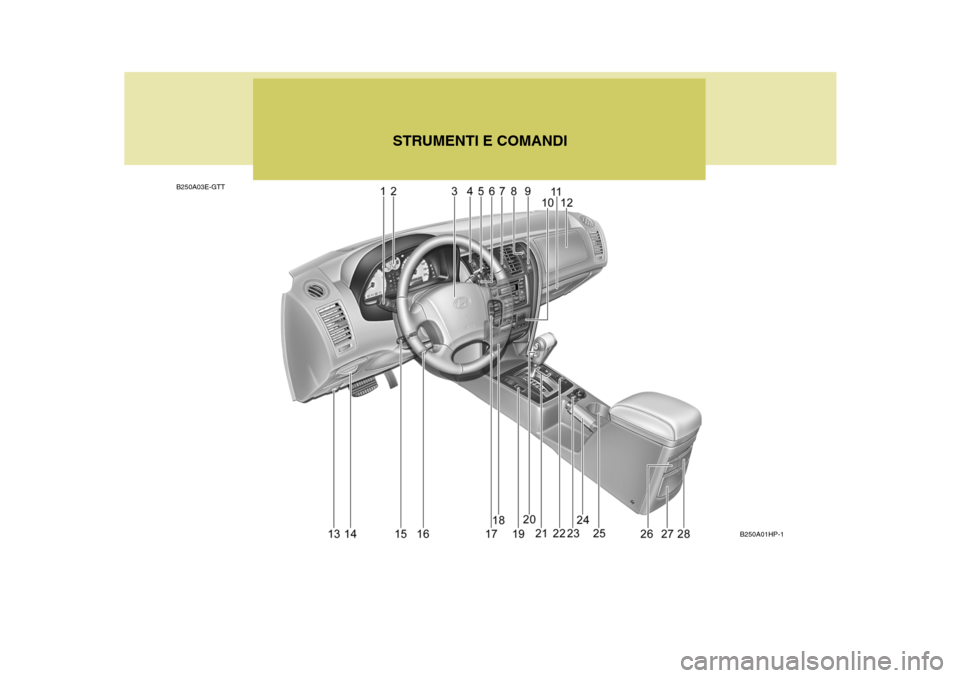

B250A03E-GTTSTRUMENTI E COMANDI
B250A01HP-1

1. Interruttore multifunzioni/Luci fendinebbia anteriori
2. Quadrostrumenti
3. Avvisatore acustico e Airbag lato guidatore
4. Luci antinebbia posteriori
5. Interruttore tergilavacristallo
6. Reostato
7. Interruttore delle luci lampeggianti di emergenza
8. Interruttore principale di controllo della velocità (Se installato)
9. Interruttore regolazione livello proiettori
10. Pannello comandi riscaldamento / aria condizionata
11. Cassetto portaoggetti
12. Airbag lato passeggero
13. Leva apertura del cofano
14. Cassetto multiplo
15. Leva di regolazione altezza del volante
ATTENZIONE:
Se sul veicolo s'installa un contenitore con deodorante liquido per l'ambiente, evitare diposizionarlo accanto al quadro strumenti oppure sulla superficie della plancia. In caso di perdita di liquido, queste parti (quadro strumenti, plancia o ventilatore per l'aria) potrebberorimanere danneggiate. Lavare queste parti immediatamente, con acqua.
! 16. Leva di apertura a distanza dello sportello del
bocchettone di rifornimento
17. Interruttore di controllo della velocità (Se installato)
18. Accendisigari/Portacenere anteriore
19. Portamonete
20. Leva cambio
21. Riscaldatore per il sedile (Se installato)
22. Presa d'alimentazione ausiliaria anteriore
23. Pomello comando trasferimento
24. Freno di stazionamento
25. Portabibite anteriore
26. Presa d'alimentazione ausiliaria posteriore
27. Portabibite posteriore
28. Posacenere posteriore

PANORAMICA DELLE FUNZIONI E DELL'EQUIPAGGIAMENTO DEL VOSTRO VEICOLO
B255A01HP-GTT SIMBOLI DELLE SPIE SUL PANNELLO STRUMENTI* Per avere una spiegazione dettagliata di queste voci, andare a pagina 1-54.
Spie indicatori di direzione
Spia di segnalazione del sistema ABS (Se installato) Spia luci abbaglianti Spia pressione olio Scarso livello liquido freni oppure freno di stazionamento inserito Spia di segnalazione ricarica
Spia di allarme portellone posteriore aperto
Spia porte aperte Spia di riserva del carburante
Spia luci fendinebbia anteriori
Spia overdrive (Solo trasmissione automatica)
Spia di segnalazione Immobilizzatore (Per motori a diesel)
Segnalatore di conferma funzione (SRI) del sistemaaggiuntivo di sicurezza a trattenuta (SRS) Spia di allarme della cintura di sicurezza Spia del sistema di controllo della
velocità
(Se installato)
Spia controllo motore
Spia di allarme della temperatura olio del cambio automatico (Solo trasmissione automatica)
Spia 4WD LOW Spia della trazione integrale 4WD HIGH inserita (Solo tipo 4 ruote motrici disinseribili)
Spia di allarme del sistema 4WD (Solo tipo 4 ruote motrici non disinseribili)
Spia di segnalazione filtro caburante (Per motori a diesel)
Spia di segnalazione depressione freni (Per motori a diesel)
Spla delle candelette di preriscaldamento per motori diesel

Raccomandazioni relative al carburante ...................... 1-2
Il rodaggio di una nuova vettura Hyundai .................... 1-3
Immobilizer system ....................................................... 1-4Porte........................................................................... 1-10
Sistema antifurto ........................................................ 1-13
Alzacristalli elettrico .................................................... 1-17
Sedili ........................................................................... 1-18
Cinture di sicurezza .................................................... 1-28
Sistema di trattenuta per bambini .............................. 1-34
Sistema aggiuntivo di sicurezza a trattenuta
(AIRBAG) .............................................................. 1-44
Quadrostrumenti e indicatori ...................................... 1-50
Indicatore e spia di allarme ........................................ 1-54
Quadrostrument i ........................................................ 1-61
Interruttore lucimultl function ...................................... 1-64
Tergilavacrist alli .......................................................... 1-66
Tettuccio apribile ........................................................ 1-75
9Specchio ................................................................... 1-79
Sbloccaggio cofano .................................................... 1-87
Sistema di controllo della velocità .............................. 1-91
Controlli del riscaldamento/Raffreddamento .............. 1-94
Impianto radio stereo ............................................... 1-110Antenna .................................................................... 1-114
CARATTERISTICHE DELLA VETTURA
1
1

1CARATTERISTICHE DELLA VETTURA
2RACCOMANDAZIONI RELA- TIVE AL CARBURANTE
!
B010A01O-GTT Utilizzare benzina senza piombo Sui veicoli Hyundai si deve utilizzare benzina senza piombo con un numerodi 87 ottani alla pompa (numero R.O.N.: 91) o superiore. Se si utilizza benzina con piombo, questa metterà fuori usoil convertitore catalitico, e provocherà il funzionamento difettoso del sistema di controllo delle emissioni.Questo potrà anche portare a maggiori costi di manutenzione. Per evitare l'uso involontario di carburante con piombo, l'apertura delbocchettone di rifornimento dei veicoli Hyundai è stata predisposta per impedire l'inserimento delle pistole dirifornimento a bocca larga utilizzate presso le stazioni di servizio per la benzina con piombo. Tipo di gasolio da utilizzare Sui veicoli Hyundai si deve utilizzare gasolio con un numero di cetanocompreso tra 52 e 54. Se sono disponibili due tipi di gasolio (per uso invernale e per uso estivo), scegliere iltipo in base alle seguenti condizioni di temperatura.
o Superiore a -5°C .....Gasolio per
uso estivo
o Inferiore a -5°C....Gasolio per uso invernale
Tenere sempre sotto controllo il livello di carburante nel serbatoio: se il motore si spegne per mancanza di carburante, si debbono spurgare completamente icircuiti prima di poterlo avviare nuovamente. ATTENZIONE:
o Nel serbatoio non deve entrare ne benzina ne acqua. Se cio accadesse, si dovrebbe svuotare il serbatoio e spurgare le tubazioni per evitarel'inceppamento della pompa d'iniezione e il danneggiamento del motore.
o In inverno, per diminuire le probabilita di congelamento delcarburante si potra aggiungere un po di olio di paraffina nel caso la temperatura dovesse scenderesotto i -10°C. Non utilizzare una percentuale di olio di paraffina superiore al 20%.
Solo benzina
senza piombo
B010A01HP

1
CARATTERISTICHE DELLA VETTURA
3IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI
SB010D1-FT Guida all'estero Se dovete guidare la Vostra vettura all'estero, assicuratevi di.
o Osservate le regolamentazioni del
paese che visitate.
o Determinate la disponibilità del carburante richiesto dalla Vostra vettura.
ZB010F1-AT Combustibili non inquinanti Per contribuire alla salvaguardia dell'ambiente, Hyundai raccomanda l'utilizzo di combustibili trattati conadditivi detergenti, che prevengono formazione di depositi nel motore. Questi combustibili miglioreranno ilrendimenio del motore e del sistema conirollo emissioni. SB020A1-FT Per i primi 2000 km (Per motori a benzina) La vostra nuova vettura Hyundai non richiede una particolare procedura peril rodaggio. E' tuttavia possibile contribuire alla miglior economia di funzionamento edurata della vostra nuova Hyundai osservando le raccomandazioni sotto riportate per i primi 2000 km.
o Non superare gli 88 km/h
o Durante la marcia, mantenere il re-
gime del motore (rpm, o giri/minuto) tra 2000 e 4000 giri/minuto.
o Azionare l'acceleratore con moderazione. Non fare partenzepremendo il pedale dell'acceleratore fino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppo bassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare lavelocità. o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli
per i primi 2000 km di percorrenza.
B020B01FC-GTT Per i primi 1000 km (Per motori a diesel) La vostra nuova vettura Hyundai non richiede una particolare procedura per il rodaggio. E' tuttavia possibile contribuire alla miglior economia di funzionamento e durata della vostra nuova Hyundaiosservando le raccomandazioni sotto riportate per i primi 1000 km.
o Durante la marcia, mantenere il re- gime del motore (rpm o giri/minuto) al di sotto dei 3,000 giri/min.
o Durante la marcia, non superare i tre quarti della velocità massima.
o Azionare l'acceleratore con moderazione. Non fare partenze premendo il pedale dell'acceleratore fino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.

1CARATTERISTICHE DELLA VETTURA
4IMMOBILIZER SYSTEM (Sistema immobilizzatore)
B880A01O-GTT -Per motori a benzina L'Immobilizer system è un dispositivo antifurto, progettato per prevenire escoraggiare il furto della vettura. B880B02HP-GTT Chiavi
Per maggiore comodità, la vostra vettura Hyundai è stata dotata di due tipi di chiavi, come sotto illustrato.
1) Chiave IDQuesta chiave deve essere utilizzata per prima, per registrare sullacentralina ICM il codice ID unico. Questo codice ID viene quindi registrato sulla chiave principale esulla chiave secondaria. Il simbolo della Hyundai è impresso su entrambi i lati della chiave.
o Evitare di far sobbalzare il motore
guidando ad una velocità troppobassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta
velocità, di tanto in tanto variare lavelocità.
o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli per i primi 1,000 km di percorrenza.
B880B01HP
Spia color porpora
Chiave ID Chiave ID
ChiavePrincipale
Nera Tipo B
Tipo A ChiavePrincipale B880B02HP
