1COMPONENTES DE SU HYUNDAI
46
B240B01HP
Airbag del pasajero
La combinación del Airbag inflado en su totalidad y el uso apropiado delcinturón de seguridad, disminuye el movimiento hacia adelante del con- ductor, o del acompañante, y por lotanto, reduce el riesgo de sufrir lesiones en la cabeza o el pecho. Después del inflado por completo, el Airbag comienza inmediatamente a desinflarse permitiendo al conductorobtener una mayor visibilidad y la posibilidad de conducir el vehículo.
!
PRECAUCIÓN:
Cuando se instale el recipiente de líquido refrescante del aire en el interior del vehículo, no situarlo próximo al tablero de instrumentosni a la cubierta protectora contra golpes del tablero delantero. Si se produce cualquier fuga delenfriador de aire en esas zonas (tablero de instrumentos, cubierta protectora o ventilador) pudieradeteriorar estos componentes. Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo conagua inmediatamente.
Al desplegarse el Airbag, las costurasdel forro del volante de dirección sesepararán debido a la presión provocada por la expansión del Airbag. Al abrirse los forros se producirá latotal expansión del Airbag.
B240B03L
hpfleuros-1a.p65
6/25/2008, 1:35 PM
46

1
COMPONENTES DE SU HYUNDAI
47
!ADVERTENCIA:
o Cuando se activa el SRS, puede que se produzca un ruido fuerte y se desprenda un poco de polvo. Estas condiciones son normalesy no son peligrosas. Sin embargo, el polvo que se desprende du- rante el despliegue de la bolsa deaire puede producir irritación en la piel. Asegúrese de lavarse bien las manos y la cara con aguatibia y un jabón suave después de que haya sufrido un accidente en el cual se haya desplegado elAirbag. o El sistema SRS sólo funciona
cuando la llave de encendido seencuentra en la posición "ON". Si el SRS SRI no se enciende o si permanece encedido trasencenderse unos 6 segundos al girar la llave a la posición "ON" o tras arrancar el motor, o si seenciende durante la conducción, significa que presenta fallos. En ese caso, haga revisar suvehículo inmediatamente en un taller autorizado Hyundai.
o Antes de sustituir cualquier fus- ible, desconecte un terminal dela batería, gire la llave de contacto a la posición de "LOCK"(bloqueo) y extraiga la llave de su cerradura. Nunca desmonte o sustituya el (los) fusible(s)relacionados con el Airbag cuando la llave de contacto está en la posición "ON" (activada).Si fallara en cumplir con este aviso, podría explotar el Airbag y/o se encendería la luz de avisode avería del SRS (Airbag). B240C01HP-GYT Cuidados especiales con el SRS Prácticamente, el SRS no necesita de mantenimiento especial y por lo tantono hay piezas que usted pueda reparar por sí mismo. Todo el sistema SRS debe ser cambiado por su servicioHyundai autorizado, 10 años después de la fecha de fabricación del vehículo. Cualquier trabajo que se realice en el sistema del Airbag, tal como su desmontaje, instalación, reparación ocualquier cambio que se desee realizar en el volante de dirección, debe hacerlo un técnico especializado de Hyundai.Una manipulación inapropiada del sistema de Airbag puede provocar una grave lesión personal.
B240B05L
Airbag del pasajero
hpfleuros-1a.p65
6/25/2008, 1:35 PM
47

1COMPONENTES DE SU HYUNDAI
48

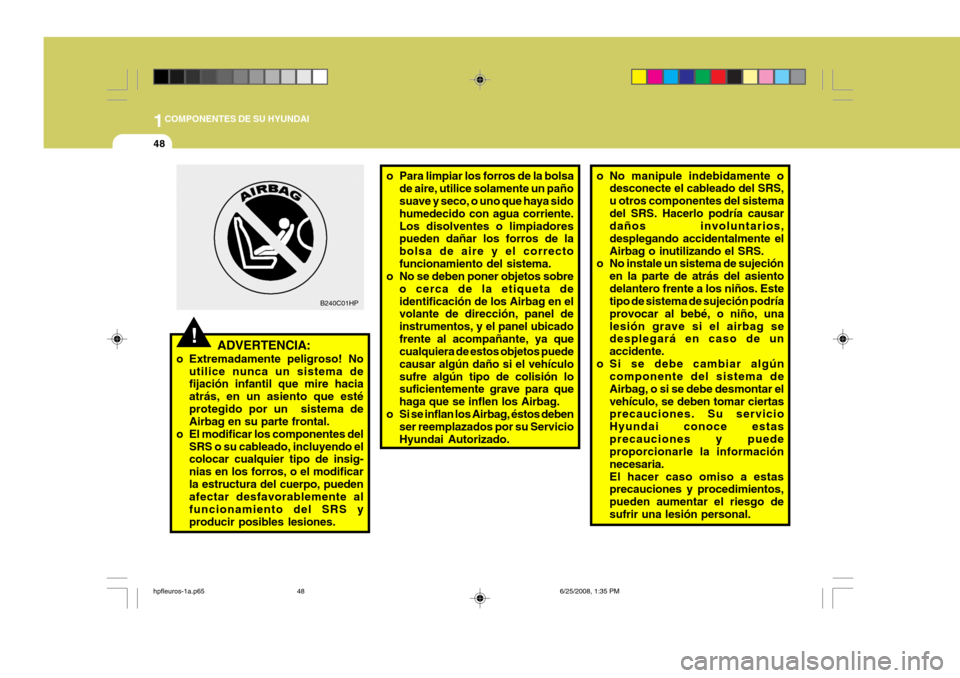

o Para limpiar los forros de la bolsa
de aire, utilice solamente un paño suave y seco, o uno que haya sido humedecido con agua corriente.Los disolventes o limpiadores pueden dañar los forros de la bolsa de aire y el correctofuncionamiento del sistema.
o No se deben poner objetos sobre
o cerca de la etiqueta deidentificación de los Airbag en el volante de dirección, panel de instrumentos, y el panel ubicadofrente al acompañante, ya que cualquiera de estos objetos puede causar algún daño si el vehículosufre algún tipo de colisión lo suficientemente grave para que haga que se inflen los Airbag.
o Si se inflan los Airbag, éstos deben ser reemplazados por su ServicioHyundai Autorizado. o No manipule indebidamente o
desconecte el cableado del SRS,u otros componentes del sistemadel SRS. Hacerlo podría causar daños involuntarios, desplegando accidentalmente elAirbag o inutilizando el SRS.
o No instale un sistema de sujeción
en la parte de atrás del asientodelantero frente a los niños. Este tipo de sistema de sujeción podría provocar al bebé, o niño, unalesión grave si el airbag se desplegará en caso de un accidente.
o Si se debe cambiar algún componente del sistema deAirbag, o si se debe desmontar elvehículo, se deben tomar ciertas precauciones. Su servicio Hyundai conoce estasprecauciones y puede proporcionarle la información necesaria.El hacer caso omiso a estas precauciones y procedimientos, pueden aumentar el riesgo desufrir una lesión personal.
!ADVERTENCIA:
o Extremadamente peligroso! No utilice nunca un sistema de fijación infantil que mire hacia atrás, en un asiento que estéprotegido por un sistema de Airbag en su parte frontal.
o El modificar los componentes del
SRS o su cableado, incluyendo elcolocar cualquier tipo de insig- nias en los forros, o el modificarla estructura del cuerpo, pueden afectar desfavorablemente al funcionamiento del SRS yproducir posibles lesiones. B240C01HP
hpfleuros-1a.p65
6/25/2008, 1:35 PM
48

1
COMPONENTES DE SU HYUNDAI
49
o Si vende su vehículo, asegúrese
de informarle a su nuevo propietario todos los puntos an- tes mencionados y que este manual le sea entregado juntocon el vehículo.
o Si su vehículo fue inundado y
tiene remojado la alfombra ó aguaen el suelo, usted no debe de tratar a prender el motor; remolque el vehículo al servicio oficialHYUNDAI.
o No cambie el parachoques ni el
protector del mismo por piezas distintas de las originales Hyundai. De lo contrario podríaafectar negativamente el rendimiento del SRS y producir lesiones imprevistas.
hpfleuros-1a.p65 6/25/2008, 1:35 PM
49

1COMPONENTES DE SU HYUNDAI

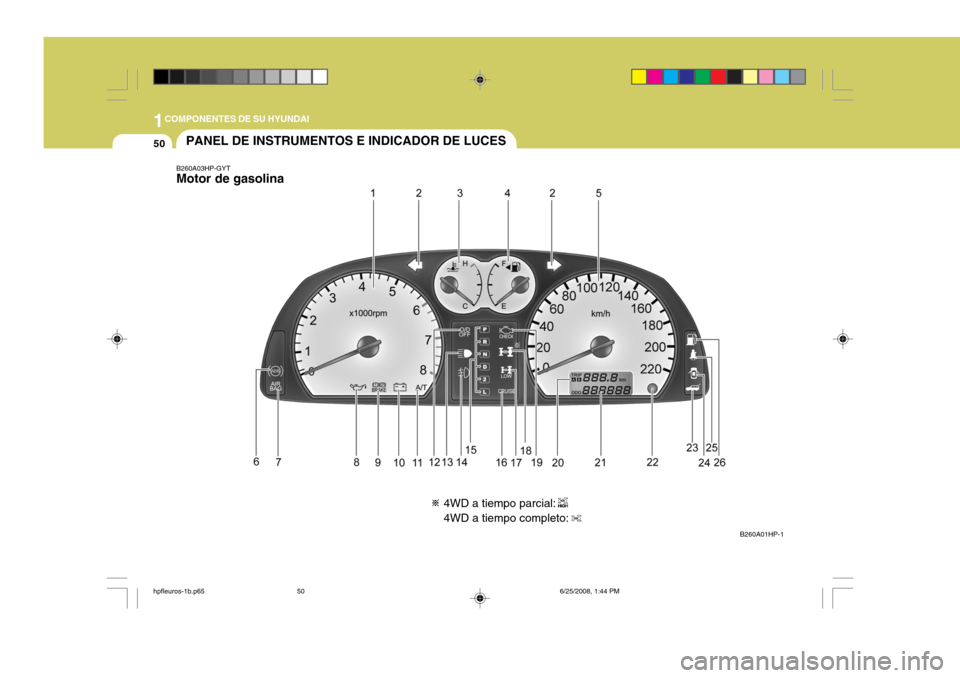

50PANEL DE INSTRUMENTOS E INDICADOR DE LUCES
B260A03HP-GYT Motor de gasolina
B260A01HP-1
4WD a tiempo parcial: 4WD a tiempo completo:
hpfleuros-1b.p656/25/2008, 1:44 PM
50

1
COMPONENTES DE SU HYUNDAI
51
1. Tacómetro
2. Indicador de intermitente
3. Indicador de temperatura de líquido refrigerante
4. Indicador de combustible
5. Velocímetro
6. Luz de advertencia del sistema del antibloqueo de frenos (ABS) (Si está instalado)
7. Indicador de advertencia de funcionamiento (SRI) del sistema
de sujeción suplementario (SRS)
8. Luz de aviso de la presión del aceite
9. Luz de alarma de nivel de líquido / freno de mano
10.Luz de aviso del voltaje de la batería
11.Testigo de aviso de la temperatura del aceite A/T (Si está instalado)
12.Luz indicadora de super-marcha(Overdrive) desconectada (Sólo transmisión automática)
13.Indicador de luz larga 14.Luz antiniebla delantera
15.Luz indicadora de la posición de la palanca de cambios de
la transmisión automática (Sólo transmisión automática)
16.Indicador de velocidad crucero
(Si está instalado)
17.Luz indicadora de marchas cortas con 4WD
18.Luz indicadora 4WD HIGH (Tipo 4WD a tiempo parcial)/
Luz indicadora 4WD embargada (Tipo 4WD a tiempo completo)
19.Indicador de avería
20.Cuentakilómetros parcial
21.Cuentakilómetros total
22.Pulsador de puesta a cero del cuentakilómetros parcial
23.Testigo de advertencia de la abertura de la puerta trasera
24.Luz indicadora de puertas abiertas
25.Luz de advertencia del cinturón de seguridad
26.Luz de aviso del nivel del combustible
hpfleuros-1b.p65 6/25/2008, 1:44 PM
51

1COMPONENTES DE SU HYUNDAI
52
B260B03HP-GYT Motor de Diesel
B260B01HP-1
4WD a tiempo parcial: 4WD a tiempo completo:
hpfleuros-1b.p656/25/2008, 1:44 PM
52

1
COMPONENTES DE SU HYUNDAI
53
1. Tacómetro
2. Indicador de intermitente
3. Indicador de temperatura de líquido refrigerante
4. Indicador de combustible
5. Velocímetro
6. Indicador señalizador del inmovilizador
7. Luz indicadora del precalentador diesel
8. Luz de advertencia del sistema del antibloqueo de frenos (ABS)(Si está instalado)
9. Indicador de advertencia de funcionamiento (SRI) del sistema de suplementario (SRS)
10.Luz de aviso del filtro de combustible
11.Luz de aviso del vacío de los frenos
12.Luz de aviso de la presión del aceite
13.Luz de alarma de nivel de líquido / freno de mano
14.Luz de aviso del voltaje de la batería
15.Testigo de aviso de la temperatura del aceite A/T (Si está instalado)
16.Luz indicadora de super-marcha (Overdrive) desconectada (Sólo transmisión automática) 17.Indicador de luz larga
18.Luz antiniebla delantera
19.Luz indicadora de la posición de la palanca de cambios
de la transmisión automática (Sólo transmisión automática)
20.Indicador de velocidad crucero (Si está instalado)
21.Luz indicadora de marchas cortas con 4WD
22.Luz indicadora 4WD HIGH (Tipo 4WD a tiempo parcial)/ Luz indicadora 4WD embargada (Tipo 4WD a tiempo completo)
23.Indicador de avería
24.Cuentakilómetros parcial
25.Cuentakilómetros total
26.Pulsador de puesta a cero del cuentakilómetros parcial
27.Testigo de advertencia de la abertura de la puerta
trasera
28.Luz indicadora de puertas abiertas29.Luz de advertencia del cinturón de seguridad
30.Luz de aviso del nivel del combustible
hpfleuros-1b.p65 6/25/2008, 1:44 PM
