2005 Hyundai Terracan Manual del propietario (in Spanish)

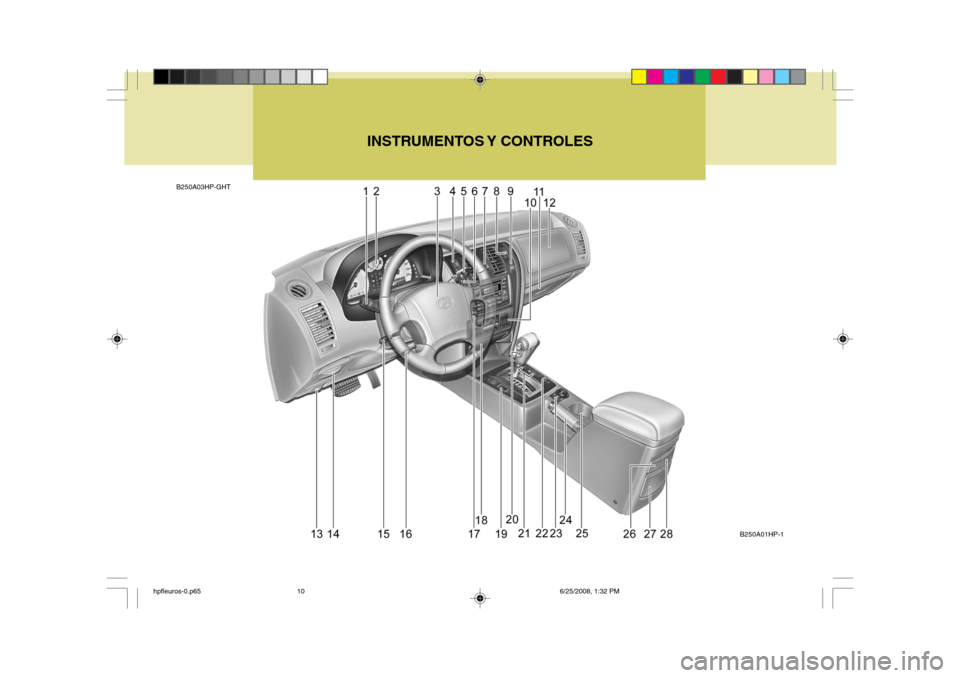

B250A03HP-GHTINSTRUMENTOS Y CONTROLES
B250A01HP-1
hpfleuros-0.p65 6/25/2008, 1:32 PM
10

1. Interruptor multifunción/Interruptor de luz antiniebladelantera
2. Tablero de instrumentos
3. Claxon/Airbag lado del conductor
4. Interruptor luz antiniebla trasero
5. Interruptor lava/limpia parabrisas
6. Control de iluminación del cuadro
7. Interruptor de luces de emergencia
8. Interruptor principal del control de crucero (Si está instalado)
9. Interruptor de nivelación de la luz de carretera
10.Panel de control de calefacción/aire acondicionado
11.Guantera
12.Airbag lado del acompañante
13.Palanca apertura capó
14.Caja multifuncional 15.Palanca de control de altura del volante 16.Apertura a distancia de la tapa de la boca de llenado del
depósito
17.Interruptor del control de crucero (Si está instalado)
18.Encendedor de cigarrillos/Cenicero delantero
19.Soporte para monedas
20.Palanca de cambios
21.Calentador del asiento (Si está instalado)
22.Toma de corriente delantera
23.Palanca de cambio de la transferencia
24.Freno de mano
25.Soporte de bebida delantera
26.Toma de corriente trasera
27.Soporte de bebida trasera
28.Cenicero trasero
PRECAUCIÓN:
Cuando se instale el recipiente de líquido refrescante del aire en el interior del vehículo, no situarlo próximo altablero de in strumentos ni a la cubierta protectora contra golpes del tablero delantero. Si se produce cualquier fuga del enfriador de aire en esas zonas (tablero de instrumentos, cubierta protectora o ventilador) pudiera deteriorar estos componentes. Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo con aguainmediatamente.
!
hpfleuros-0.p65 6/25/2008, 1:32 PM
11

SU VEHÍCULO DE UN SOLO VISTAZO
B255A01HP-GHT SÍMBOLOS INDICADORES EN EL PANEL DE INSTRUMENTOS* Para más detalles, véase la página 1-54.
Luces intermitentes (Derecha-Izquierda)
Luz indicadora de anti-bloqueo de los frenos (Si está instalado) Indicador luminose de luces largas Indicador de alarma de presión de aceite Luz de alarma de nivel de líquido/ freno de mano Indicador luminoso de carga de la batería
Testigo de advertencia de puerta trasera abierta
Luz de alarma de puertas abiertas
Luz de alarma de bajo nivel de combustible Testigo indicador de los pilotos antiniebla
Luz indicadora de overdrive (Sólo transmisión automática)
Testigo indicador del inmovilizador (Motor de diesel)
Indicador de Advertencia de Funcionamiento (SRI) del Sistema de Sujeción Suplementario(SRS) Luz de advertencia del cinturon de seguridad Indicador de velocidad crucero (Si está instalado)
Luz testigo de motor
Testigo de advertencia de la temperatura del aceite A/T (Sólo transmisión automática)
Luz indicadora de marchas cortas con 4WD Luz indicadora 4WD HIGH (Sólo con 4WD a tiempo parcial)
Luz indicadora de 4WD embragada (Sólo con 4WD a tiempo completo)
Luz roja de aviso del filtro de combustible (Motor de diesel)
Luz de aviso del vacío de los frenos (Motor de diesel)
Luz ámbar indicadora del precalentador diesel (Motor de diesel)
hpfleuros-0.p65 6/25/2008, 1:32 PM
12

Recomendaciones sobre combustible ......................... 1-2
Frenado de su nuevo Hyundai ..................................... 1-4
Sistema inmovilizador .................................................. 1-5
Bloqueo de puertas ....................................................1-11
Sistema de alarma antirrobo ...................................... 1-13
Elavalunas eléctricos ................................................. 1-16
Asientos ...................................................................... 1-18
Cinturóns de seguridad .............................................. 1-28
Sistema de sujeción para niños ................................. 1-34
Sujeción suplementaria (Airbag) ............................... 1-43
Panel de instrumentos e indicadore de luces ............ 1-50
Luz de indicación y advertencia ................................. 1-54
Tablero de instrumentos ............................................ 1-62
Mando selector de luces ............................................ 1-65
Mando limpia y lavaparabrisas .................................. 1-67
Techo solar ................................................................. 1-76
Espejos ....................................................................... 1-80
Apertura del capó ....................................................... 1-89
Piloto automático ........................................................ 1-93
Panel de control de calefacción/aire acondicionado . 1-96
Sistema de sonido stereo ........................................ 1-113Antena ...................................................................... 1-118COMPONENTES DE SU HYUNDAI
1
1
hpfleuros-1a.p65
6/25/2008, 1:34 PM
1

1COMPONENTES DE SU HYUNDAI
2
!
RECOMENDACIONES SOBRE COMBUSTIBLE
B010A01O-GHT Utilice sólo gasolina sin plomo En el vehículo Hyundai deberá ser utilizada gasolina sin plomo con un Índice de Octano N° 91 o superior. Si fuera utilizada gasolina con plomocausaría un funcionamiento defectuoso del catalizador inutilizándolo y haciendo ineficaz susistema de control de emisión de gases. Ello produciría además un costo adicional en los gastos demantenimiento del vehículo. Para evitar el uso accidental de gasolina con plomo, la boca de mayor diámetroutilizada para Ilenado de gasolina con plomo en las gasolineras no puede ser introducida en la boca de Ilenado delos vehículos Hyundai al repostar. Tipo de Diesel Debe usarse gasóleo con un índice de cetano entre 52 y 54. En los países enlos que por su clima existen dos tipos de gasóleo, uno para verano y otro para invierno, debe usarse el adecuadodependiendo de la temperatura mínima.
o Por encima de -5°C (23°F) ... Usar
gasóleo de verano.
o Por debajo de -5°C (23°F) ... Usar gasóleo de invierno.
Debe controlarse el nivel de gasóleo cuidadosamente: si el motor se para por falta de gasóleo, debe purgarse todo el circuito antes de intentar elarranque. PRECAUCIÓN:
o No permita la entrada ni de agua ni de gasolina al depósito de gasóleo. Si por algún motivo esto sucediese, deberá purgarse todoel circuito. De no hacerse así, podría griparse la bomba de inyección o resultar dañado elmotor.
o En verano, para disminuir los
problemas causados por lacongelación del gasóleo, se puede añadir aceite parafínico al gasóleo si la temperatura bajapor debajo de los -10°C. La cantidad a añadir no debe ser nunca superior al 20%.
B010A01HP
Sólo gasolina
sin plomo
hpfleuros-1a.p65 6/25/2008, 1:34 PM
2

1
COMPONENTES DE SU HYUNDAI
3
B010B01A-AYT ¿Qué pasa con Gasohol? Gasohol (una mezcla de 90% de gasolina sin plomo y 10% de Ethanol oalcohol de grano) puede usarse en su Hyundai. Sin embargo, si su motor presenta problemas defuncionamiento, se recomienda el uso de gasolina 100% sin plomo. No debe usarse gasolina con cantidades noespecificadas de alcohol, o de otros alcoholes que no sean Ethanol. B010D01S-AYT No use Methanol Combustibles conteniendo methanol (alcohol de madera), no deben usarse en su Hyundai. Este tipo de combus- tible puede reducir rendimiento delvehículo y dañar los componentes del sistema de gasolina. PRECAUCIÓN:
La limitación de reclamación degarantía de su nuevo vehículo Hyundai, puede no cubrir el sistemade alimentación (gasolina) y problemas de rendimiento que son causados por el uso de metanol ode combustibles conteniendo metanol.
!
B010E01A-AYT Gasolina para conseguir un aire más limpio Para ayudar a conseguir un aire más limpio, Hyundai recomienda usar gasolinas tratadas con aditivos, loscuales ayudan a evitar la formación de depósitos en el motor. Estas gasolinas ayudarán a que su motor funcione sincontaminar el medio ambiente. B010F01A-AYT Operación en países extranjeros Si usted va a conducir su Hyundai en otro país, esté seguro de:
o Observar todas las regulaciones
relacionadas con registro y seguro.
o Determine que haya disponibilidad de gasolina aceptable.
hpfleuros-1a.p65 6/25/2008, 1:34 PM
3

1COMPONENTES DE SU HYUNDAI
4FRENADO DE SU NUEVO HYUNDAI
B020A01S-GYT Durante los primeros 2000 km. (1200 millas) (Motor de gasolina) No se requiere ningún periodo formal de "rodaje" con su nuevo automóvil Hyundai. No obstante, usted contribuirá al funcionamiento económico yduración de su nuevo Hyundai observando las siguientes recomendaciones durante los primeros2000 km. (1200 millas).
o No conduzca a una velocidad supe-
rior a 90 Km/h. (55 millas/hora)
o Mientras conduce, mantenga el
régimen de revoluciones del motor entre 2000 y 3000 rpm.
o Utilice una aceleración moderada.
No presione el pedal de aceleradora fondo.
o Durante los primeros 300 km. (200
millas) trate de evitar detener elmotor inmediatamente después de circular, déjelo un rato al ralentí.
o No "sobrecargue" el motor, es decir,
no conduzca a baja velocidad con la caja de cambios en marchas cortas, con el motor en régimen alto. Cambiea una marcha superior.
o No "ahogue" el motor, es decir, no
conduzca a baja velocidad conmarchas excesivamente largas, con el motor a un régimen excesivamente bajo (por debajo de1500 rpm). Reduzca a una marcha inferior.
o Tanto si conduce a una velocidad rápida o lenta, varíe su régimen demarcha de tiempo en tiempo.
o No permita que su vehículo permanezca al "ralentí" por untiempo superior a 3 minutos si está provisto de catalizador.
o No arrastre ningún tipo de remolque durante los primeros 2000 km. (1200millas). B020B01FC-GYT Durante los primeros 1.000 km. (600 millas) (Motores diesel) No se requiere ningún periodo formal de "rodaje" con su nuevo automóvilHyundai. No obstante, usted contribuirá al funcionamiento económico y duración de su nuevo Hyundaiobservando las siguientes recomendaciones durante los primeros 1.000 km. (600 millas).
o Al conducir, mantenga la velocidad
del motor (rpm, o revoluciones por minuto) dentro del margen de 3.000 rpm.
o Mientras conduce, mantenga la velocidad por debajo de tres cuartosde la velocidad máxima.
o Utilice una aceleración moderada. No presione el pedal de aceleradora fondo.
o Durante los primeros 300 km. (200 millas) trate de evitar detener elmotor inmediatamente después de circular, déjelo un rato al ralentí.
hpfleuros-1a.p65 6/25/2008, 1:34 PM
4

1
COMPONENTES DE SU HYUNDAI
5
o No "sobrecargue" el motor, es decir, no conduzca a baja velocidad con la caja de cambios en marchas cortas, con el motor en régimen alto. Cambie a una marcha superior.
o No "ahogue" el motor, es decir, no conduzca a baja velocidad conmarchas excesivamente largas, conel motor a un régimen excesivamente bajo (por debajo de 1.500 rpm). Reduzca a una marchainferior.
o Tanto si conduce a una velocidad
rápida o lenta, varíe su régimen demarcha de tiempo en tiempo.
o No permita que su vehículo
permanezca al "ralentí" por untiempo superior a 3 minutos si está provisto de catalizador.
o No arrastre ningún tipo de remolque durante los primeros 1.000 km. (600millas). Para mayor comodidad, su HYUNDAI dispone de dos tipos de llaves, como se muestra más abajo.
1) Llave de identificación (ID)
Esta llave deberá ser utilizada en primer lugar para registrar un únicocódigo de identificación en la ICM. Este código quedará registrado en las llaves maestras. Ambas carasde la llave tienen el logotipo de Hyundai y suelen ser de color morado.
2) Llave maestra Esta llave es para uso general.Asimismo, esta llave abrirá todaslas cerraduras de su vehículo y lo arrancará. Una cara de la llave tiene
B880B02HP
Llave de ID Llave maestra
Tipo B
SISTEMA INMOVILIZADOR
B880A01HP-GHT
- Para Motor de Gasolina El sistema de inmovilización del motor es un dispositivo antirrobo para prevenirrobos y disuadir a los ladrones de automóviles. B880B02HP-GYT Llaves
B880B01HP
Púpura claro
Llave de ID Llavemaestra Negro
Tipo A
