2005 Hyundai Terracan Manual del propietario (in Spanish)

1COMPONENTES DE SU HYUNDAI

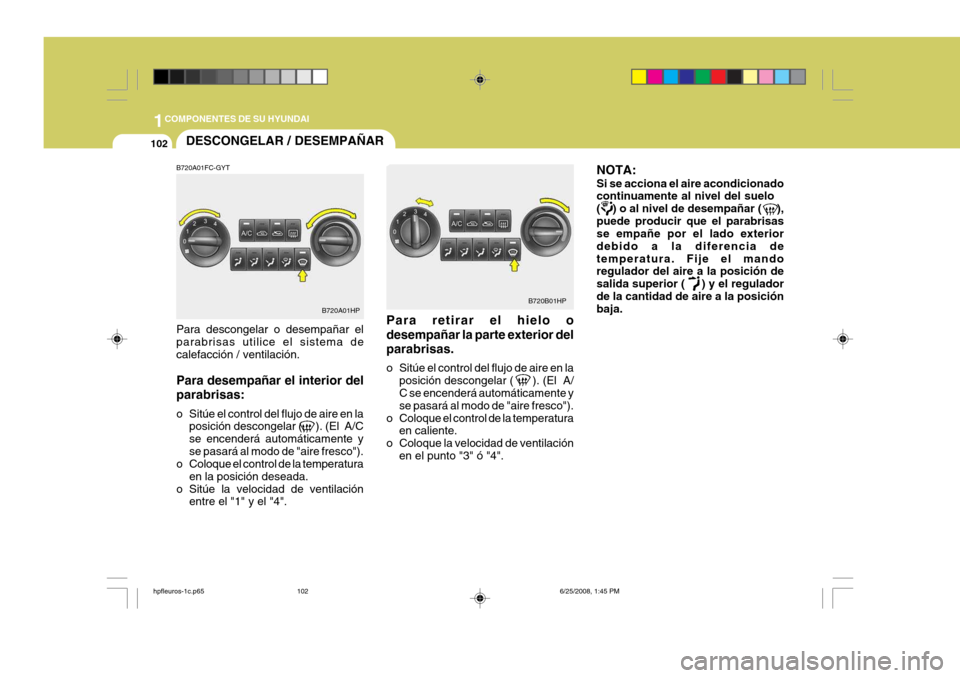

102DESCONGELAR / DESEMPAÑAR
B720A01HP B720B01HP
B720A01FC-GYT Para descongelar o desempañar el parabrisas utilice el sistema de calefacción / ventilación. Para desempañar el interior del parabrisas:
o Sitúe el control del flujo de aire en la
posición descongelar ( ). (El A/C se encenderá automáticamente yse pasará al modo de "aire fresco").
o Coloque el control de la temperatura
en la posición deseada.
o Sitúe la velocidad de ventilación entre el "1" y el "4". Para retirar el hielo o desempañar la parte exterior del parabrisas.
o Sitúe el control del flujo de aire en la
posición descongelar ( ). (El A/ C se encenderá automáticamente y se pasará al modo de "aire fresco").
o Coloque el control de la temperatura en caliente.
o Coloque la velocidad de ventilación en el punto "3" ó "4". NOTA: Si se acciona el aire acondicionado continuamente al nivel del suelo ( ) o al nivel de desempañar ( ),puede producir que el parabrisas se empañe por el lado exterior debido a la diferencia detemperatura. Fije el mando regulador del aire a la posición de salida superior ( ) y el reguladorde la cantidad de aire a la posición baja.
hpfleuros-1c.p65
6/25/2008, 1:45 PM
102

1
COMPONENTES DE SU HYUNDAI

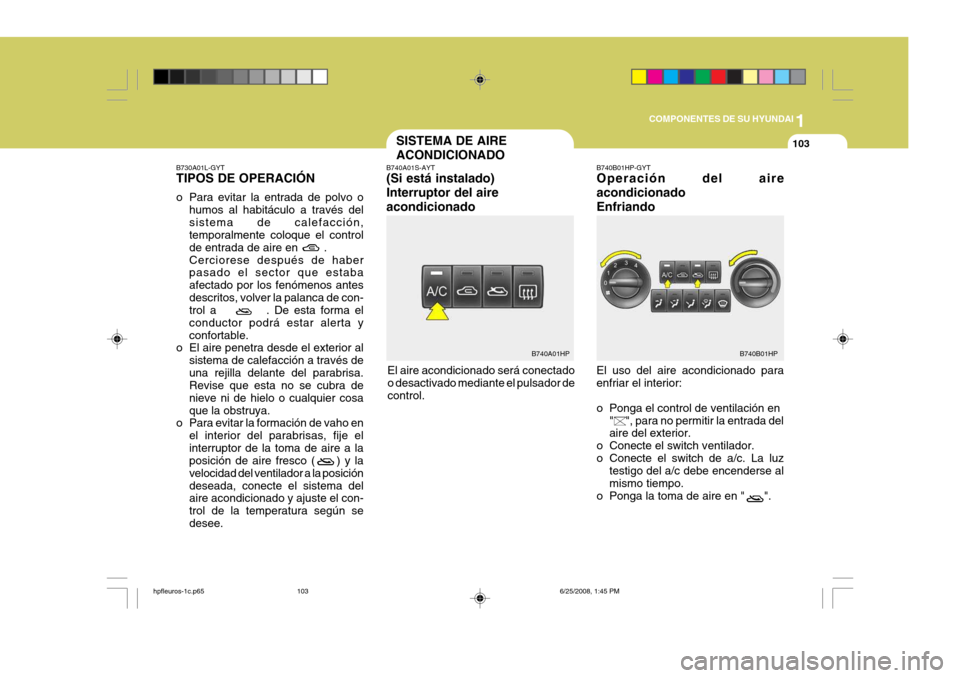

103SISTEMA DE AIRE ACONDICIONADO
B740B01HPB740A01HP
B730A01L-GYT TIPOS DE OPERACIÓN
o Para evitar la entrada de polvo o
humos al habitáculo a través del sistema de calefacción, temporalmente coloque el control de entrada de aire en .Cerciorese después de haber pasado el sector que estaba afectado por los fenómenos antesdescritos, volver la palanca de con- trol a . De esta forma el conductor podrá estar alerta yconfortable.
o El aire penetra desde el exterior al
sistema de calefacción a través deuna rejilla delante del parabrisa. Revise que esta no se cubra de nieve ni de hielo o cualquier cosaque la obstruya.
o Para evitar la formación de vaho en
el interior del parabrisas, fije elinterruptor de la toma de aire a la posición de aire fresco ( ) y la velocidad del ventilador a la posicióndeseada, conecte el sistema del aire acondicionado y ajuste el con- trol de la temperatura según sedesee. B740A01S-AYT (Si está instalado) Interruptor del aireacondicionado
El aire acondicionado será conectado o desactivado mediante el pulsador de control. B740B01HP-GYT Operación del aire acondicionadoEnfriando El uso del aire acondicionado para enfriar el interior:
o Ponga el control de ventilación en
" ", para no permitir la entrada del aire del exterior.
o Conecte el switch ventilador.
o Conecte el switch de a/c. La luz testigo del a/c debe encenderse almismo tiempo.
o Ponga la toma de aire en " ".
hpfleuros-1c.p65 6/25/2008, 1:45 PM
103

1COMPONENTES DE SU HYUNDAI
104
B740C01HP

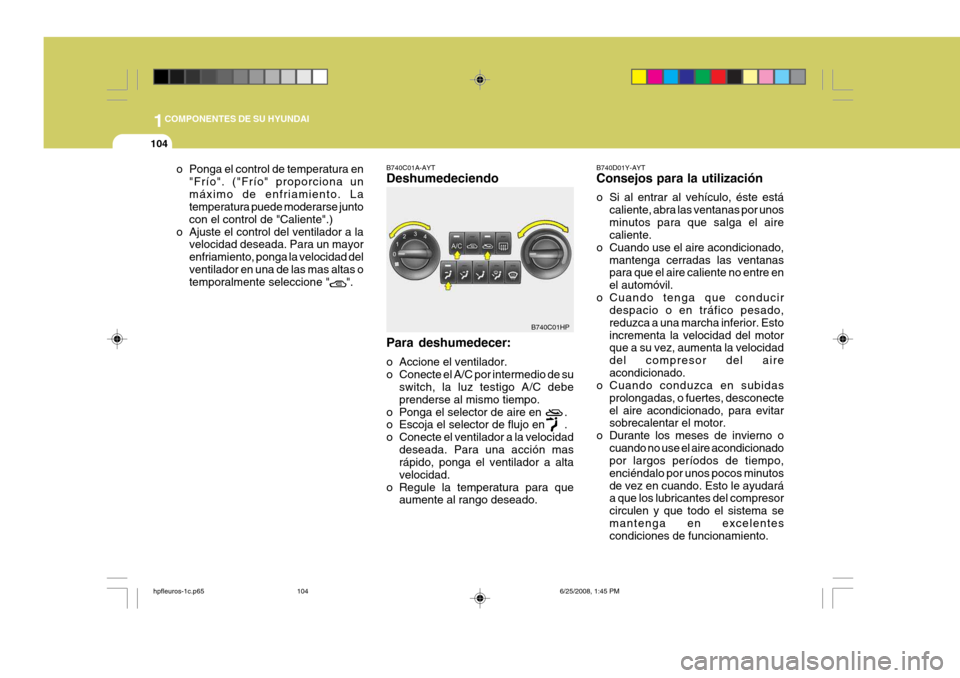

o Ponga el control de temperatura en
"Frío". ("Frío" proporciona un máximo de enfriamiento. La temperatura puede moderarse junto con el control de "Caliente".)
o Ajuste el control del ventilador a la velocidad deseada. Para un mayorenfriamiento, ponga la velocidad delventilador en una de las mas altas o temporalmente seleccione " ". B740C01A-AYT Deshumedeciendo Para deshumedecer:
o Accione el ventilador.
o Conecte el A/C por intermedio de su
switch, la luz testigo A/C debeprenderse al mismo tiempo.
o Ponga el selector de aire en .
o Escoja el selector de flujo en .
o Conecte el ventilador a la velocidad deseada. Para una acción mas rápido, ponga el ventilador a alta velocidad.
o Regule la temperatura para que aumente al rango deseado. B740D01Y-AYT Consejos para la utilización
o Si al entrar al vehículo, éste está
caliente, abra las ventanas por unos minutos para que salga el aire caliente.
o Cuando use el aire acondicionado, mantenga cerradas las ventanaspara que el aire caliente no entre en el automóvil.
o Cuando tenga que conducir despacio o en tráfico pesado,reduzca a una marcha inferior. Estoincrementa la velocidad del motor que a su vez, aumenta la velocidad del compresor del aireacondicionado.
o Cuando conduzca en subidas
prolongadas, o fuertes, desconecteel aire acondicionado, para evitar sobrecalentar el motor.
o Durante los meses de invierno o cuando no use el aire acondicionadopor largos períodos de tiempo, enciéndalo por unos pocos minutosde vez en cuando. Esto le ayudará a que los lubricantes del compresor circulen y que todo el sistema semantenga en excelentes condiciones de funcionamiento.
hpfleuros-1c.p65 6/25/2008, 1:45 PM
104

1
COMPONENTES DE SU HYUNDAI

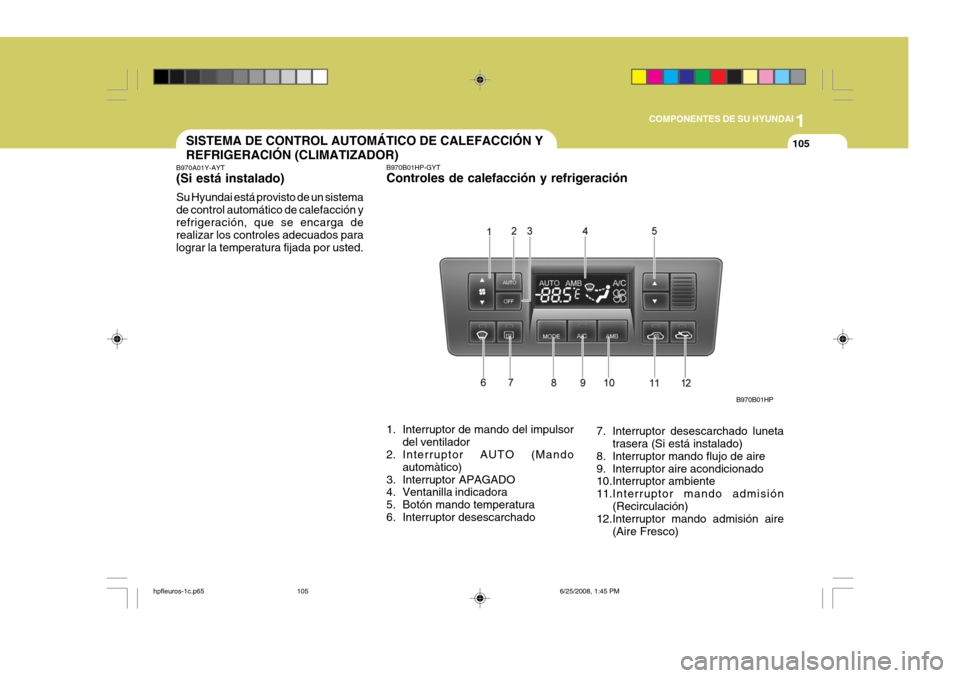

105SISTEMA DE CONTROL AUTOMÁTICO DE CALEFACCIÓN Y REFRIGERACIÓN (CLIMATIZADOR)
B970A01Y-AYT (Si está instalado) Su Hyundai está provisto de un sistema de control automático de calefacción yrefrigeración, que se encarga de realizar los controles adecuados para lograr la temperatura fijada por usted. B970B01HP-GYT Controles de calefacción y refrigeración
1. Interruptor de mando del impulsor
del ventilador
2. Interruptor AUTO (Mando
automàtico)
3. Interruptor APAGADO
4. Ventanilla indicadora
5. Botón mando temperatura
6. Interruptor desescarchado B970B01HP
7. Interruptor desescarchado luneta
trasera (Si está instalado)
8. Interruptor mando flujo de aire
9. Interruptor aire acondicionado
10.Interruptor ambiente
11.Interruptor mando admisión (Recirculación)
12.Interruptor mando admisión aire
(Aire Fresco)
hpfleuros-1c.p65 6/25/2008, 1:45 PM
105

1COMPONENTES DE SU HYUNDAI
106
NOTA: Si se ha descargado o desconectado la batería, la indicación de la temperatura seconmutará a grados centígrados. Se trata de una condición normal, y puede reajustar la indicación de latemperatura de grados centígrados a grados Fahrenheit como sigue; Pulse el botón "TEMP" durante unmínimo de 3 segundos mientras mantiene pulsado, al mismo tiempo, el botón "
AMB ". Esta visualización
muestra que la temperatura es ajustada en grados centígrados o Fahrenheit (°C

°F o °F


°C)

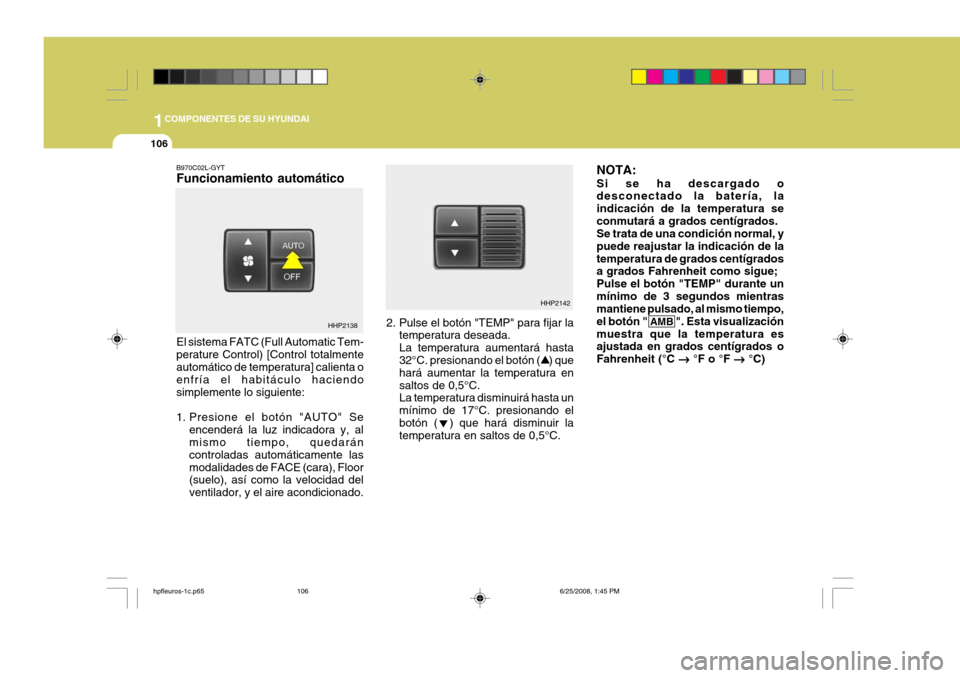

B970C02L-GYT Funcionamiento automático El sistema FATC (Full Automatic Tem- perature Control) [Control totalmente automático de temperatura] calienta o enfría el habitáculo haciendosimplemente lo siguiente:
1. Presione el botón "AUTO" Se
encenderá la luz indicadora y, al mismo tiempo, quedarán controladas automáticamente lasmodalidades de FACE (cara), Floor (suelo), así como la velocidad del ventilador, y el aire acondicionado. 2. Pulse el botón "TEMP" para fijar la
temperatura deseada.La temperatura aumentará hasta 32°C. presionando el botón ( ) que hará aumentar la temperatura ensaltos de 0,5°C. La temperatura disminuirá hasta un mínimo de 17°C. presionando elbotón ( ) que hará disminuir la temperatura en saltos de 0,5°C.
HHP2138 HHP2142
hpfleuros-1c.p65
6/25/2008, 1:45 PM
106

1
COMPONENTES DE SU HYUNDAI
107
HHP2096
HHP2147

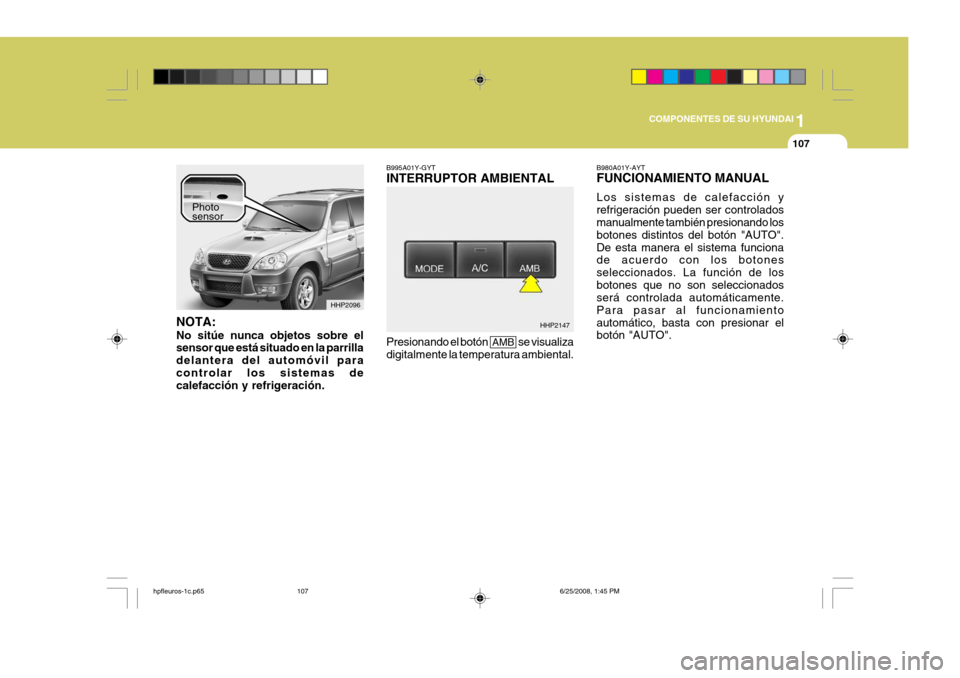

NOTA: No sitúe nunca objetos sobre el sensor que está situado en la parrilla delantera del automóvil paracontrolar los sistemas de calefacción y refrigeración. B995A01Y-GYT INTERRUPTOR AMBIENTAL Presionando el botón
AMB se visualiza
digitalmente la temperatura ambiental. B980A01Y-AYT FUNCIONAMIENTO MANUAL Los sistemas de calefacción y refrigeración pueden ser controlados manualmente también presionando los botones distintos del botón "AUTO".De esta manera el sistema funciona de acuerdo con los botones seleccionados. La función de losbotones que no son seleccionados será controlada automáticamente. Para pasar al funcionamientoautomático, basta con presionar el botón "AUTO".
Photo sensor
hpfleuros-1c.p65
6/25/2008, 1:45 PM
107

1COMPONENTES DE SU HYUNDAI
108
HHP2137 B980C01HP

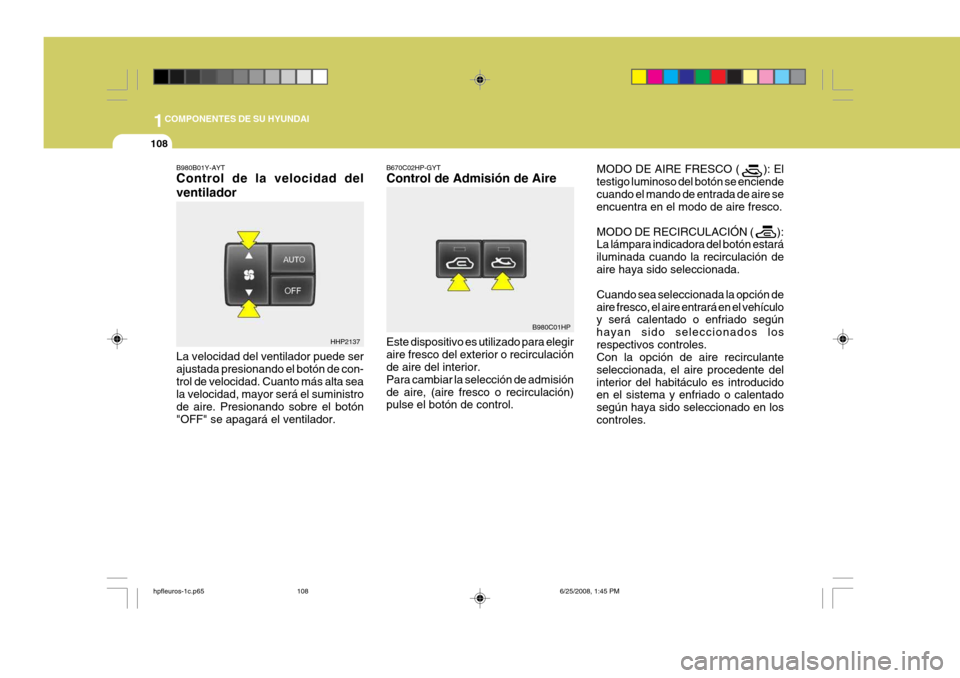

B980B01Y-AYT Control de la velocidad del ventilador La velocidad del ventilador puede ser ajustada presionando el botón de con-trol de velocidad. Cuanto más alta sea la velocidad, mayor será el suministro de aire. Presionando sobre el botón"OFF" se apagará el ventilador. B670C02HP-GYT Control de Admisión de Aire Este dispositivo es utilizado para elegir aire fresco del exterior o recirculación de aire del interior. Para cambiar la selección de admisiónde aire, (aire fresco o recirculación) pulse el botón de control.
MODO DE AIRE FRESCO ( ): El testigo luminoso del botón se enciendecuando el mando de entrada de aire se encuentra en el modo de aire fresco. MODO DE RECIRCULACIÓN ( ): La lámpara indicadora del botón estará iluminada cuando la recirculación deaire haya sido seleccionada. Cuando sea seleccionada la opción de aire fresco, el aire entrará en el vehículo y será calentado o enfriado según hayan sido seleccionados losrespectivos controles. Con la opción de aire recirculante seleccionada, el aire procedente delinterior del habitáculo es introducido en el sistema y enfriado o calentado según haya sido seleccionado en loscontroles.
hpfleuros-1c.p65
6/25/2008, 1:45 PM
108

1
COMPONENTES DE SU HYUNDAI
109
NOTA:
o Conviene resaltar que un
funcionamiento prolongado de la calefacción en posición de airerecirculante producirá un empañamiento del parabrisas y ventanas laterales y el aire dentrodel compartimento de pasajeros resultará viciado. Además, el uso prolongado del aireacondicionado en el modo "recirculante" secará de manera excesiva el aire del interior delhabitáculo.
o Al girar la llave de contacto a la
posición "ON", la regulación dela toma de aire conmutará al modo " " (independientemente de la posición del mando). Estaoperación es normal. El control de la toma de aire funciona en el modo "AUTO" al girar la llave decontacto a la posición "ON" si el modo "AUTO" estaba en marcha antes de apagar el motor. B980D01Y-AYT Desconexión de la calefacción y refrigeración

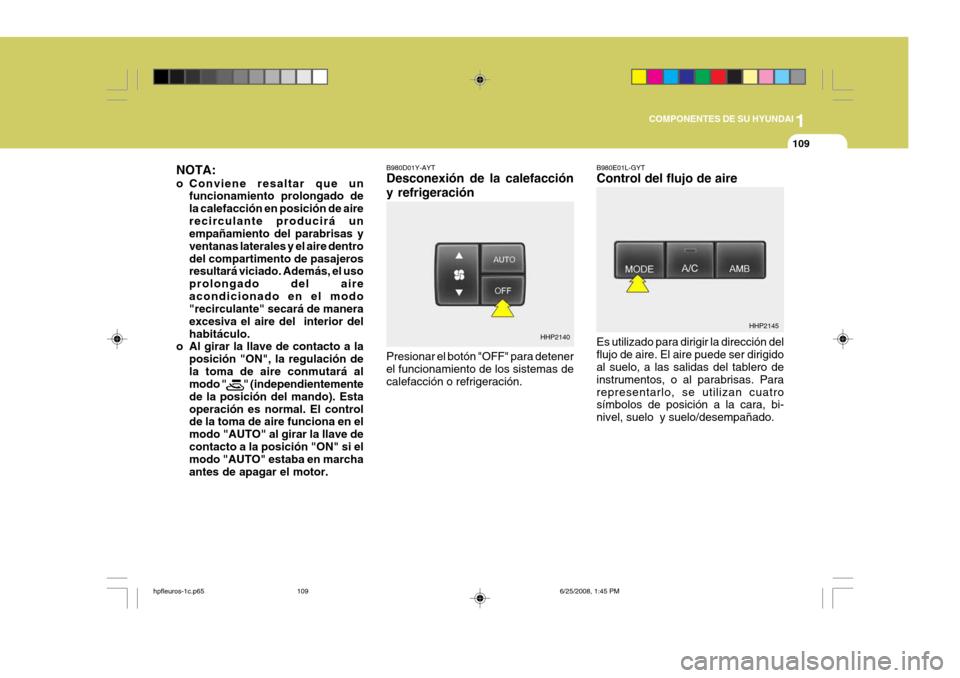

B980E01L-GYT Control del flujo de aire Es utilizado para dirigir la dirección del flujo de aire. El aire puede ser dirigido al suelo, a las salidas del tablero de instrumentos, o al parabrisas. Pararepresentarlo, se utilizan cuatro símbolos de posición a la cara, bi- nivel, suelo y suelo/desempañado.
HHP2145
Presionar el botón "OFF" para detener el funcionamiento de los sistemas decalefacción o refrigeración. HHP2140
hpfleuros-1c.p65
6/25/2008, 1:45 PM
109
