2005 Hyundai Matrix Manuale del proprietario (in Italian)

8INFORMAZIONI GENERALI
4
!
SI040A1-FT PNEUMATICI ANTINEVE Se dotate la Vostra vettura di gomme antineve, verificate che siano della stessa misura omologata e che abbiano lo stesso indice di caricodelle gomme normali. I pneumatici antineve devono essere gonfiati ad una pressione maggiore di 4 psi (28kPa) rispetto alla pressionedei pneumatici normali. Se la Vostra vettura è dotata di pneumatici antineve, non guidate ad una velocitàsuperiore ai 120 km/h. Sulle 4 ruote deve essere montato lo stesso tipo di pneumatico. I050A01E-GTT CATENE ANTINEVE Le catene devono essere installate sulle ruote anteriori. Verificate che siano della misura esatta. Se avete montato le catene sulle ruote dellaVostra vettura, evitate di guidare su strade prive di neve o ghiaccio.
AVVERTENZA:
o Se viaggiate su strade innevate o ghiacciate, assicurateVi che lavelocità di marcia non superi i 30 km/h.
o Utilizzare catene SAE classe "S"
oppure catene di filo metallico eplastica.
o Se le catene sono rumorose perché vengono a contatto conla scocca, serrarle nuovamente.
o Serrare nuovamente le catene, per evitare danni alla carrozzeria, dopo aver guidato per 0,5 ~ 1 km dopo l'installazione. I060A01FC-GTT ROTAZIONE DEI PNEUMATICI
HA1409Ruota di scorta
Effettuate ogni 10,000 km la rotazione dei pneumatici per limitarne il logorio. Se notate un consumo irregolare dei pneumatici, rivolgeteVi al VostroConcessionario Hyundai. Dopo ogni rotazione, controllate la pressione dei pneumatici e la coppia di serraggio dei dadi.

8
INFORMAZIONI GENERALI
5
!!AVVERTENZA:
o Non usare il ruotino di scorta per effettuare la rotazione degli pneumatici.
o Evitate di usare contemporane- amente pneumatici radiali e convenzionali.
SI070A1-FT
EQUILIBRATURA PNEUMATICI
I pneumatici della Vostra Hyundai
sono stati equilibrati prima dellaconsegna. È comunque consigliabile equilibrare le ruote periodicamente.
SI080A1-FT
INDICATORI DI USURA DEI PNEUMATICI
I pneumatici della Vostra Hyundai
sono dotati di indicatori di usura. Quando compaiono, occorre sostituire le gomme al più presto. I090A01S-GTT QUANDO SOSTITUIRE I PNEUMATICI I pneumatici originali montati sulla vostra vettura sono dotati di indicatori d’usura. Gli indicatori d’usura del battistrada appaiono quando laprofondità del battistrada è di 1.6 mm. Quando gli indicatori d’usura appaiono in quantità sufficiente aformare una barra completa di traverso a due o più scolpiture del battistrada, è ora di cambiare legomme. Per la sostituzione, utilizzare sempre e solo pneumatici della misura raccomandata. Se si cambiano anchei cerchi, la larghezza e il disassamento dei nuovi cerchi deve corrispondere alle specifiche Hyundai.
1.6 mm
Indicator di consumo HFC248 AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumaticilogori possono diminuirel’efficacia della frenata, del controllo dello sterzo e della trazione. Quando si cambiano ipneumatici, non mischiare mai insieme pneumatici di tipo radi- ale con pneumatici a teleincrociate sulla stessa vettura. Se si sostituiscono i pneumatici di tipo radiale con pneumatici atele incrociate, questi ultimi debbono essere installati su tutt’e quattro le ruote.
o L’uso di pneumatici e cerchi di una misura diversa da quellaspecificata può dare luogo a caratteristiche di comportamento insolite, chepotrebbero portare a gravi incidenti, lesioni o danni.

8INFORMAZIONI GENERALI

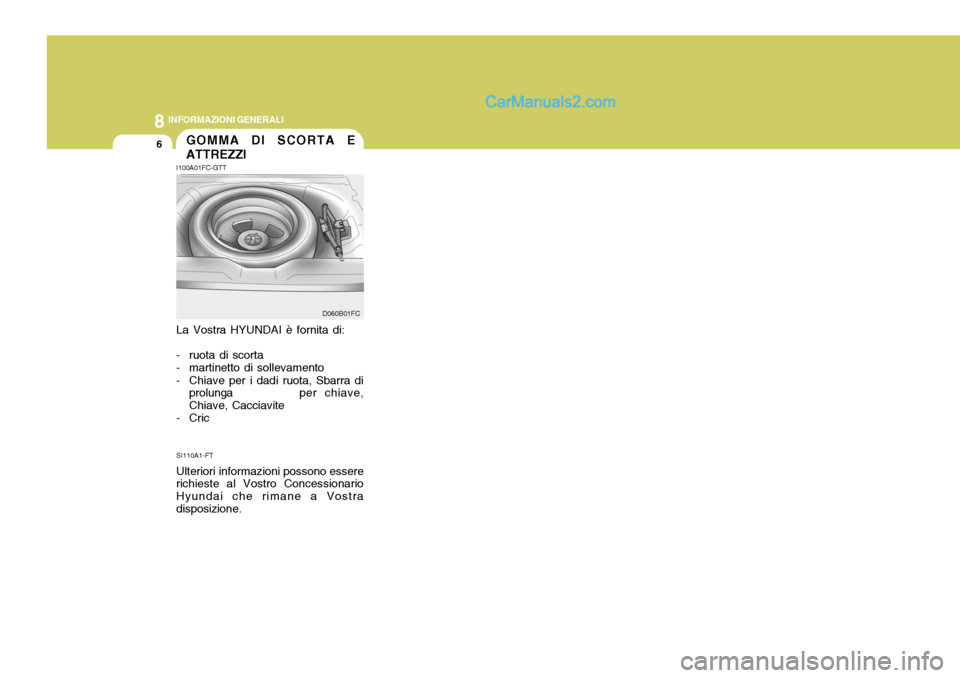

6GOMMA DI SCORTA E ATTREZZI
I100A01FC-GTT
D060B01FC
La Vostra HYUNDAI è fornita di:
- ruota di scorta
- martinetto di sollevamento
- Chiave per i dadi ruota, Sbarra di prolunga per chiave,
Chiave, Cacciavite
- Cric
SI110A1-FT Ulteriori informazioni possono essere
richieste al Vostro Concessionario Hyundai che rimane a Vostradisposizione.

Misurazione .................................................................. 9-2 Motore........................................................................... 9-3
Tabella di lubrificazione ................................................. 9-4 CARATTERISTICHE TECNICHE
9
9

9 CARATTERISTICHE TECNICHE
2
J010A01FC-GTT MISURAZIONE
4,025(158.4)1,740(68.5) 1,635(64.3)
*1,685(66.3)
2,600(102.3) 1,485 (58.5)1,485 (58.5)
Lunghezza complessivaLarghezza complessiva Altezza complessiva (veic.scarico)Interasse ruote Carreggiata
Ant.
Post.
Tipo Gioco ruoteCorsa cremagliera Tipo di pompa olio Pignone e cremagliera0 ~ 30 mm (0 ~ 1.18 in.) 146±1mm (5.7±0.04 in.)Tipo a palette
J020A01FC-GTT SERVOSTERZO J030A01FC-GTTPNEUMATICI
185/65 R14 195/55 R15205/55 R15 (Solo 1.8 DOHC)
StandardOptional
J050A01FC-GTT FRENI Circuito idraulico sdoppiato con servofreno Dischi ventilati Tamburi Cavo
TipoTipo freni ant. Tipo freni post. Freno di stazion
Particolare Batteria Alternatore
J040A03FC-GTT IMPIANTO ELETTRICO
Benzina
MF45AH
90A (13.5V)
mm (in.)
*Barre portapacchi se installate
J030B01FC-GTT RUOTA DI SCORTA
Ruotino di scorta Ruota di scorta di dimensioni normali
StandardOptional
SJ030A1-FT SISTEMA D'ALIMENTAZIONE
Capacità serbatoio del carburanteLiter
55 US.gal
14.5 Imp.gal
12 Diesel
CMF 68 AH 90A (12V)*
* 1.5 CRDi -120A (12V)

9
CARATTERISTICHE TECNICHE
3
DIESEL
1.5 3 cilindri in linea SOHC
1.5 4 cilindri in linea DOHC (1.5CRDi)
- - -
REGISTRO
(1.6 DOHC / Diesel) REGISTRO
(1.6 DOHC / Diesel)
-
1 - 3 - 2
BENZINA
1.6/1.8 4 cilindri in linea DOHC
800 ± 100 (1.6 L), 750 ± 100 (1.8 L)800 ± 100 (1.6 L), 800 ± 100 (1.8 L) BKR5ES-11
RC10YC4
1.0 ~ 1.1 mm
APMS 5° ± 5° (1.6L), APMS 7° ± 5° (1.8 L) 1 - 3 - 4 - 2 800 ± 100
VOCE
Tipo di motore Minimo (gir/imin) CandeleDistanza tra gli elettrodi Gioco valvole(Motore freddo: 20 ± 5°C) Messa in fase accensione Ordine di accensione ARIA COND.SPENTA ARIA COND.ACCESA NGK CHAMPION Per regolare Per controllare
MOTORE
J070A04FC-GTT
Aspirazione Scarico Aspirazione Scarico0,17 ~ 0,23 mm (2,0 DOHC) 0,25 ~ 0,31 mm (2,0 DOHC) 0,12 ~ 0,28 mm (2,0 DOHC) 0,20 ~ 0,38 mm (2,0 DOHC) 740 ± 100
(1.5CRDi)

9 CARATTERISTICHE TECNICHE
4
Standard di riferimento per olio e grasso
API SJ, SL SAE 5W-20, 5W-30
o superiore, SAE 10W-30 (OLTRE -18°C)
ILSAC GF-3 SAE 15W-40 (OLTRE -13°C)
o superiore SAE 20W-50 (OLTRE -7°C)
API CF-4 o SAE 30 (0°C ~ 40°C)
superiore, *1 SAE 20W-40 (SOPRA -10°C)
ACEA B4 o SAE 15W-40 (SOPRA -15°C)superiore SAE 10W-30 (-20°C ~ 40°C) SAE 5W-30 (-25°C ~ 10°C) SAE 0W-30 (SOTTO 10°C)*2, *3
*1. 1.5 CRDi - API CH-4 o superiore
*2. Limitato a condizioni di guida e zona di vendita
*3. Sconsigliato per uso veicolo ad alta velocità continuataCondizione di guida normale Condizione di guida particolarmente gravose HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) ORIGINALE HYUNDAI ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III o altre marche approvate dalla Hyndai Motor Co.,PSF-3 DOT 3, DOT 4 o equivalente A base di glicole etilenico per radiator in alluminio Q'ty (liter)
1.6 DOHC - 3.3 (con filtro olio) (3.5 us.qts., 2.9 Imp.qts) 1.8 DOHC - 4.0 (con filtro olio) (4.2 us.qts., 3.5 Imp.qts) 1.5 SOHC - 4.8 (con filtro olio) (5.1 us.qts., 4.2 Imp.qts) 1.5 CRDi - 5.3 (con filtro olio) (5.6 us.qts., 4.7 Imp.qts) MAX. 1L/ 1,500 km MAX. 1L/ 1,000 km 2.15 (2.3 us.qts., 1.86 Imp.qts) 2.0 (2.11 us.qts., 1.76 Imp.qts)(1.5 CRDi)6.1 (6.4 us.qts., 5.3 Imp.qts) (1.6 DOHC) 6.7 (7.0 us.qts., 5.8 Imp.qts) (1.8 DOHC) Secondo necessitàSecondo necessità Per motori a benzina : 6.2 (1.6 DOHC), 6.5 (1.8 DOHC) Per motori a diesel : 6.3TABELLA DI LUBRIFICAZIONE
J080A06FC-GTT
Item
Olio motore (Benzina) Olio motore (Diesel) Consumo dell’olio motore Cambio Servosterzo Liquido freni Refrigerante motore
Manuale Automatico
