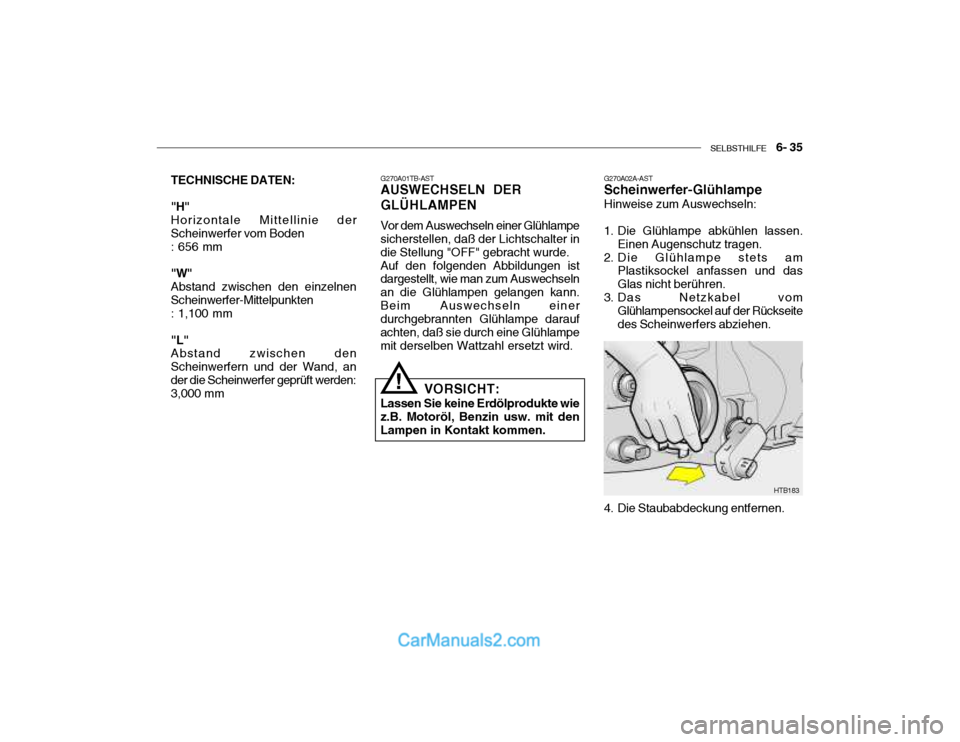

SELBSTHILFE 6- 35
TECHNISCHE DATEN: "H" Horizontale Mittellinie der Scheinwerfer vom Boden : 656 mm "W" Abstand zwischen den einzelnenScheinwerfer-Mittelpunkten : 1,100 mm "L" Abstand zwischen den Scheinwerfern und der Wand, ander die Scheinwerfer geprüft werden: 3,000 mm G270A01TB-AST
AUSWECHSELN DER GLÜHLAMPEN Vor dem Auswechseln einer Glühlampe sicherstellen, daß der Lichtschalter in die Stellung "OFF" gebracht wurde.Auf den folgenden Abbildungen ist dargestellt, wie man zum Auswechseln an die Glühlampen gelangen kann.Beim Auswechseln einer durchgebrannten Glühlampe darauf achten, daß sie durch eine Glühlampemit derselben Wattzahl ersetzt wird. G270A02A-AST
Scheinwerfer-Glühlampe Hinweise zum Auswechseln:
1. Die Glühlampe abkühlen lassen.
Einen Augenschutz tragen.
2. Die Glühlampe stets am Plastiksockel anfassen und das Glas nicht berühren.
3. Das Netzkabel vom Glühlampensockel auf der Rückseitedes Scheinwerfers abziehen.
HTB183
VORSICHT:
Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mit denLampen in Kontakt kommen.
!
4. Die Staubabdeckung entfernen.

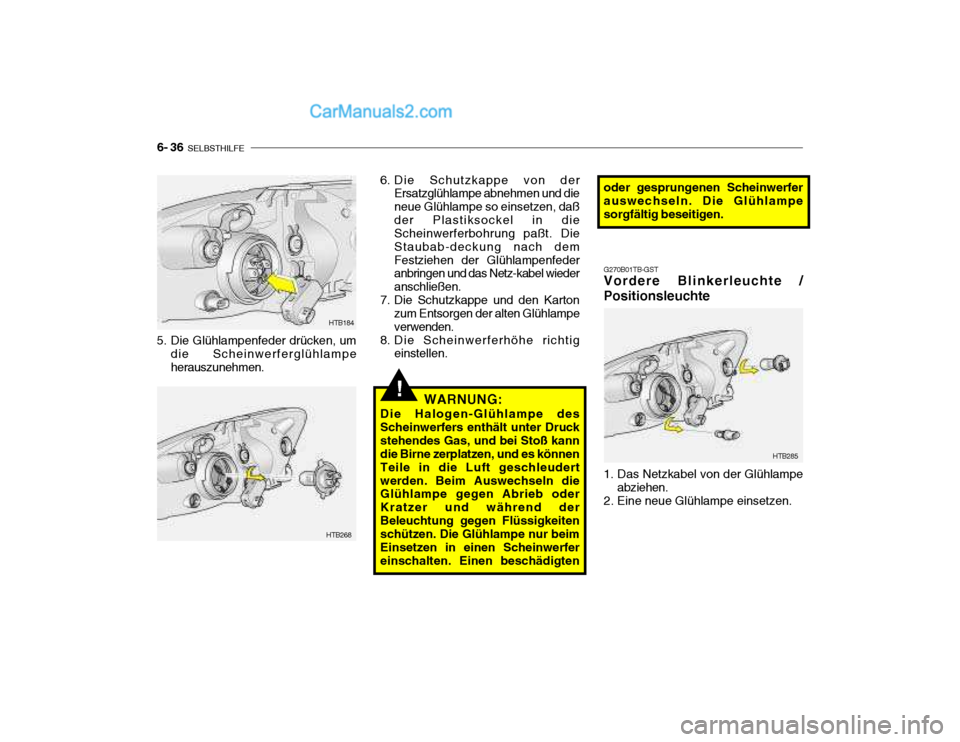

6- 36 SELBSTHILFE
!
5. Die Glühlampenfeder drücken, um
die Scheinwerferglühlampe herauszunehmen.
HTB268HTB184
6. Die Schutzkappe von der
Ersatzglühlampe abnehmen und die neue Glühlampe so einsetzen, daßder Plastiksockel in die Scheinwerferbohrung paßt. Die Staubab-deckung nach demFestziehen der Glühlampenfeder anbringen und das Netz-kabel wieder anschließen.
7. Die Schutzkappe und den Karton zum Entsorgen der alten Glühlampeverwenden.
8. Die Scheinwerferhöhe richtig einstellen.
WARNUNG:
Die Halogen-Glühlampe desScheinwerfers enthält unter Druckstehendes Gas, und bei Stoß kann die Birne zerplatzen, und es können Teile in die Luft geschleudertwerden. Beim Auswechseln die Glühlampe gegen Abrieb oder Kratzer und während derBeleuchtung gegen Flüssigkeiten schützen. Die Glühlampe nur beim Einsetzen in einen Scheinwerfereinschalten. Einen beschädigten oder gesprungenen Scheinwerferauswechseln. Die Glühlampesorgfältig beseitigen.
G270B01TB-GST Vordere Blinkerleuchte /
Positionsleuchte
1. Das Netzkabel von der Glühlampe abziehen.
2. Eine neue Glühlampe einsetzen. HTB285

SELBSTHILFE 6- 37
HTB284
G270D01TB-GST
Hintere Kombileuchte
HTB270
1. Abdeckung mit einemKreuzschlitzschraubendreher entfernen.
2. Netzkabel abziehen.
3. Eine neue Glühlampe einsetzen. (1) Brems-/Schlußleuchte (2) Blinkerleuchte (3) Rückfahrscheinwerfer (1)
(3)G270C01TB-GST Kofferraumleuchte
HTB282
1. Abdeckung mit einem Schlitzschraubendreher entfernen.
2. Netzkabel abziehen. HTB283 HTB272
(2)
3. Eine neue Glühlampe einsetzen.

6- 38 SELBSTHILFE
HTB277
G270E01A-GST Seitenblinkerleuchte
G270E01A
1. Die Abdeckung zur Fahrzeugvor- derseite drücken und abnehmen.
2. Netzkabel abziehen.
G270F01TB-GST Nebelschlußleuchte 1. Abdeckung mit einem
Kreuzschlitzschraubendreher entfernen.
HTB273 HTB274
HTB278
3. Eine neue Glühlampe einsetzen.
2. Eine neue Glühlampe einsetzen.

SELBSTHILFE 6- 39
G270G01TB-GST Innenleuchte (falls vorhanden)
1. Abdeckung mit einem Schlitzschraubendreher entfernen. HTB280
2. Eine neue Glühlampe einsetzen. HTB281

6- 40 SELBSTHILFE
Teilebezeichnung
Vordere Begrenzungsleuchte
Scheinwerfer (Fernlicht / Abblendlicht)
Nebelscheinwerfer (Falls vorhanden) Blinkerleuchte vorneSeitenblinkeuchte Innenraum Wattleistung
5
60/55 2721
5
1010
Nr.
1 2 34 5 Wattleistung
16
5
21 5
21
21/5 21Nr.6 78 9
10 Teilebezeichnung
Hochgesetzte Bremsleuchte KennzeichenbeleuchtungNebelschlußleuchte Kofferraumleuchte HintereKombinati- onsleuchte
Kartenleseleuchte Innenraumleuchte
Blinkerleuchte Brems-/Schlußleuchte Rückfahrscheinwerfer
G280A01TB-GAT
HTB147A
516
43279108

SELBSTHILFE 6- 41
SICHERUNGSWERT
30A 30A30A20A30A50A10A10A10A15A10A10A20A40A30A30A50A 15A 10A10A
G200C01TB-GST
BESCHREIBUNG DER SICHERUNGSTAFEL Motorraum HINWEIS:
Die Beschreibung der Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskasten überprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten.
HTB261-E GESCHÜTZTE BAUTEILE
Zündschalter Zündschalter, AnlasserrelaisKraftstoffpumpe, Generator, ECM Autom. Kraftstoffabsperrschalter KühlerlüfterScheinwerfer, HeckscheibenheizungsrelaisABSECMKlimaanlage, Kraftstoffpumpe Einspritzdüse KlimaanlageHupeABSABSGebläse, Gebläsemotor Elektrische Fensterheber Elektronische Servolenkung GeneratorErsatzsicherung Ersatzsicherung Ersatzsicherung
BESCHREIBUNG
IGN 2 IGN 1ECU
F/PUMP RAD
BATT ABS
ECU
SNSR INJ
A/CON HORN ABS1ABS2BLW
P/WDW EPS
BATT( ) SPARESPARESPARE
1.1L 1.3/1.6L 100A120A

6- 42 SELBSTHILFE
G200D01TB-GST Innere Tafel GESCHÜTZTE BAUTEILE
Innenraumleuchte, Radio, Instrumentenblock Fernlichtkontrolleuchte, Scheinwerfer (links) Nebelscheinwerfer Scheinwerfer (rechts) Heckscheibenheizung Gebläse, Schiebedach Nebelscheinwerfer, ETACM, elektr. Fensterheber, Scheinwerferhöhenverstellung Nebelschlußleuchte Scheibenwischermotor vorne Warnblinkleuchte, ETACM Bremsleuchte, elektr. Fensterheber ECM Heckscheibenheizung Sitzheizung Tagesfahrleuchten Anlasserrelais, Diebstahlwarnanlage Scheibenwischermotor hinten Zentralverriegelung, Schiebedach Airbag PCM-, ABS-Steuerung Zigarettenanzünder Instrumentenblock BREMS-/Schlußleuchte (rechts) Blinkerleuchte, Rückfahrscheinwerfer Radio, elektr. verstellbarer Außenspiegel Airbag, Anzeige Brems-/Schlußleuchte (links) Klimaanlage
HTB260-ESICHERUNGSWERT
15A 15A 10A 15A30A 10A 10A 10A 20A15A 15A 15A10A 20A 10A10A 15A 20A10A 10A 15A10A 10A 10A10A 10A 10A10A
BESCHREIBUNG
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH PR/HTD
BLOWER
IGNITION
R/FOG
FRT WPR HAZARD
STOPECU2
HTD MIR
S/HTD
DRL
START
RR/WPR
D/LOCK A/BAG
ECU1
C/LIGHT
CLUSTER
TAIL RH
T/SIG
AUDIO
A/BAG IND
TAIL LHA/C SW
