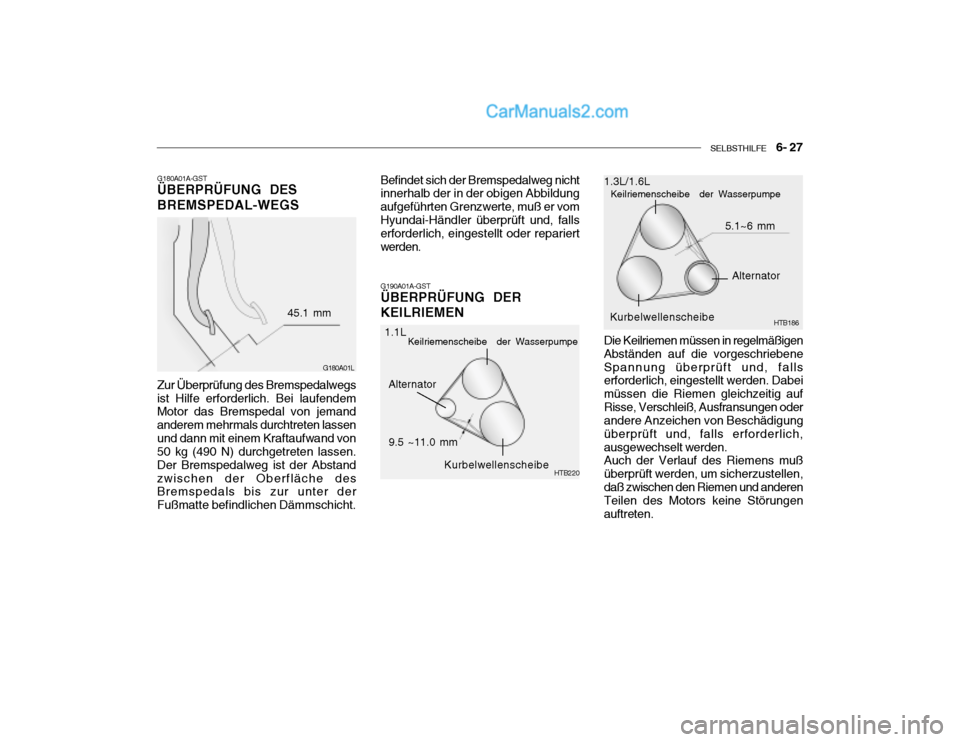

SELBSTHILFE 6- 27
G180A01A-GST ÜBERPRÜFUNG DES BREMSPEDAL-WEGS
Zur Überprüfung des Bremspedalwegs ist Hilfe erforderlich. Bei laufendem Motor das Bremspedal von jemand anderem mehrmals durchtreten lassenund dann mit einem Kraftaufwand von 50 kg (490 N) durchgetreten lassen. Der Bremspedalweg ist der Abstandzwischen der Oberfläche des Bremspedals bis zur unter der Fußmatte befindlichen Dämmschicht. G190A01A-GST
ÜBERPRÜFUNG DER KEILRIEMEN
Die Keilriemen müssen in regelmäßigen Abständen auf die vorgeschriebene Spannung überprüft und, falls erforderlich, eingestellt werden. Dabei müssen die Riemen gleichzeitig aufRisse, Verschleiß, Ausfransungen oder andere Anzeichen von Beschädigung überprüft und, falls erforderlich,ausgewechselt werden. Auch der Verlauf des Riemens muß überprüft werden, um sicherzustellen,daß zwischen den Riemen und anderen Teilen des Motors keine Störungen auftreten.
Alternator
Kurbelwellenscheibe
G180A01L
45.1 mm
HTB186
1.1L 1.3L/1.6L
Alternator HTB220
9.5 ~11.0 mm
Befindet sich der Bremspedalweg nicht innerhalb der in der obigen Abbildung aufgeführten Grenzwerte, muß er vomHyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
5.1~6 mm
Keilriemenscheibe der Wasserpumpe
Keilriemenscheibe der Wasserpumpe Kurbelwellenscheibe

6- 28 SELBSTHILFE
G200A01A-AST
ÜBERPRÜFUNG UND AUSWECHS- LUNG DERSICHERUNGENAuswechselneiner Schmelzsicherung
Nach der Auswechslung eines Riemens muß der neue Riemen nach zwei oder drei Wochen erneut eingestellt werden,um den Durchhang zu beseitigen, der aus der Eigendehnung nach dem Einsatz resultiert. G190B01TB-GAT ÜBERPRÜFEN DER ANTRIEBSRIEMEN (Diesel)
G200A01L
Durchge- brannt
Klimaanlage
Selbsts-panner
G190B01TB
Alternator
Servolenkung
Im Laufe der routinemäßigen Wartungsinspektion müssen dieRiemen auf Risse, Verschleiß, Schwächung oder andere Anzeichen von Verschleiß untersucht und ggf.ausgewechselt werden. Der Verlauf der Riemen muß ebenfalls kontrolliert werden, um sicherzustellen, daß die Riemen keine anderenMotorteile berühren.
GutEine Schmelzsicherung schmilzt bei jeder Überlastung der Stromkreise der Batterie. Auf diese Weise wird eineBeschädigung des gesamten Kabelbaums verhindert. (Dies könnte durch einen Kurzschluß im Systemgeschehen, der zuviel Strom aufnimmt.) Ist eine Sicherung durchgebrannt, die Ursache von einemHyundai-Händler bestimmen, das Sys- tem reparieren und die Schmelzsicherung auswechselnlassen. Die Schmelzsicherungen befinden sich in einer Halterung in direkter Nähe der Batterie und könnendort leicht überprüft werden.
VORSICHT:
Beim Auswechseln einer Schmelzsicherung grundsätzlich eine neue Schmelzsicherung mitdemselben oder einem niedrigeren Stromnennwert verwenden. Niemals ein Drahtstück oder eineSchmelzsicherung mit einem höheren Stromstärke-Nennwert ver- wenden. Andernfalls kann es zuschweren Beschädigungen und Brandrisiko kommen.
!

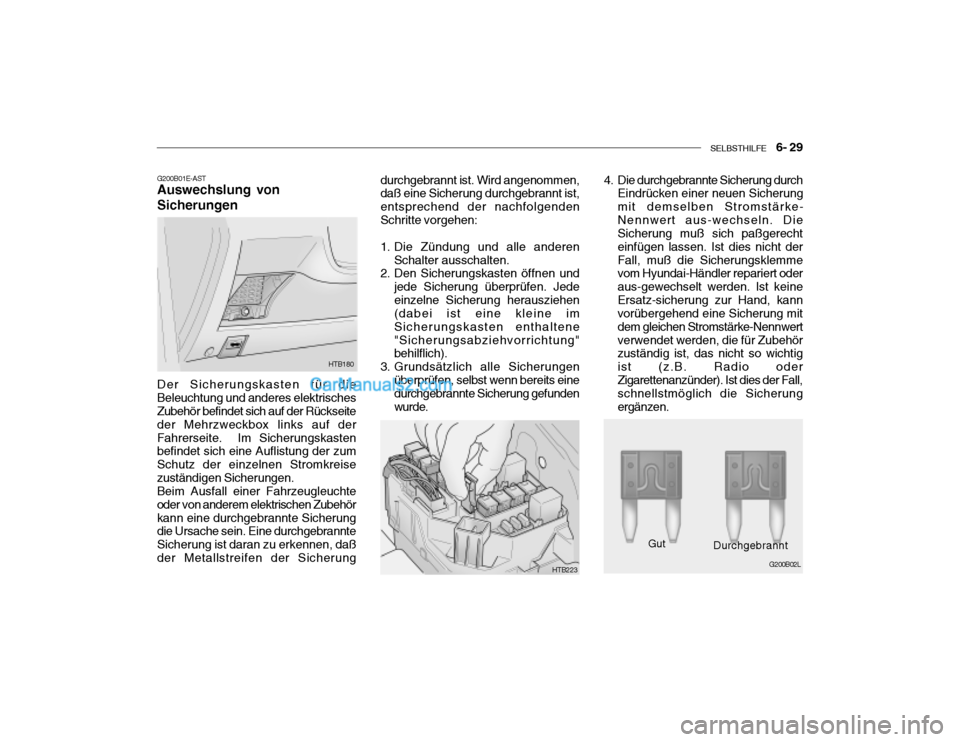

SELBSTHILFE 6- 29
4. Die durchgebrannte Sicherung durch
Eindrücken einer neuen Sicherung mit demselben Stromstärke-Nennwert aus-wechseln. Die Sicherung muß sich paßgerecht einfügen lassen. Ist dies nicht derFall, muß die Sicherungsklemme vom Hyundai-Händler repariert oder aus-gewechselt werden. Ist keineErsatz-sicherung zur Hand, kann vorübergehend eine Sicherung mit dem gleichen Stromstärke-Nennwertverwendet werden, die für Zubehör zuständig ist, das nicht so wichtig ist (z.B. Radio oderZigarettenanzünder). Ist dies der Fall, schnellstmöglich die Sicherung ergänzen.
G200B01E-AST Auswechslung von Sicherungen
durchgebrannt ist. Wird angenommen, daß eine Sicherung durchgebrannt ist, entsprechend der nachfolgendenSchritte vorgehen:
1. Die Zündung und alle anderen
Schalter ausschalten.
2. Den Sicherungskasten öffnen und
jede Sicherung überprüfen. Jede einzelne Sicherung herausziehen (dabei ist eine kleine im Sicherungskasten enthaltene"Sicherungsabziehvorrichtung" behilflich).
3. Grundsätzlich alle Sicherungen überprüfen, selbst wenn bereits einedurchgebrannte Sicherung gefunden wurde.
HTB180
HTB223
Der Sicherungskasten für die Beleuchtung und anderes elektrisches Zubehör befindet sich auf der Rückseite der Mehrzweckbox links auf derFahrerseite. Im Sicherungskasten befindet sich eine Auflistung der zum Schutz der einzelnen Stromkreisezuständigen Sicherungen. Beim Ausfall einer Fahrzeugleuchte oder von anderem elektrischen Zubehörkann eine durchgebrannte Sicherung die Ursache sein. Eine durchgebrannte Sicherung ist daran zu erkennen, daßder Metallstreifen der Sicherung
G200B02L
Gut
Durchgebrannt

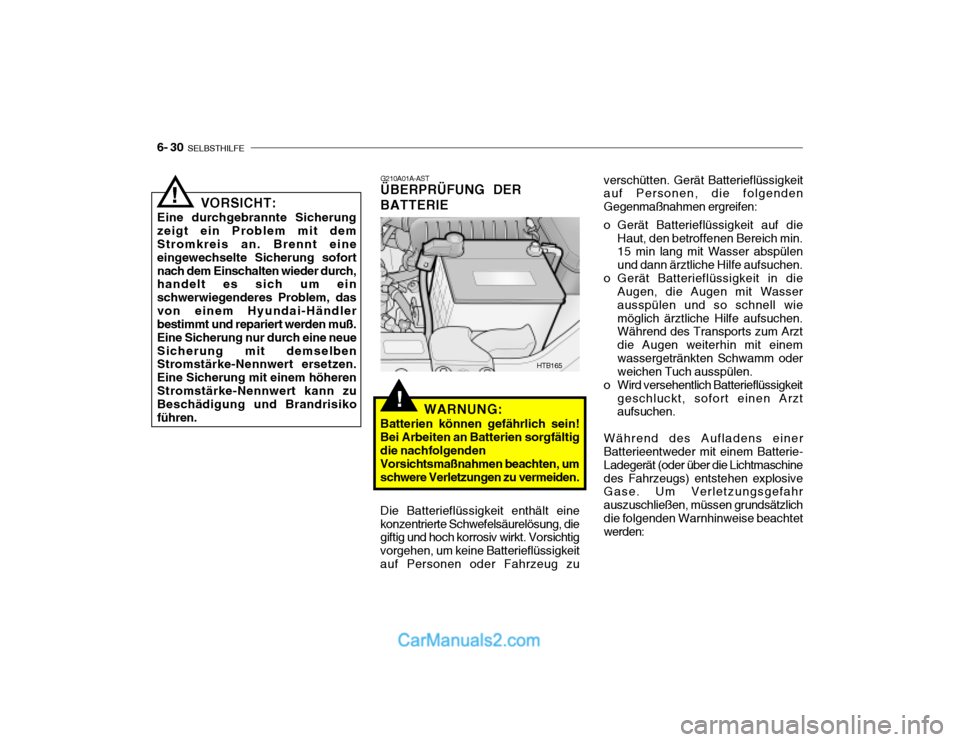

6- 30 SELBSTHILFE
!WARNUNG:
Batterien können gefährlich sein! Bei Arbeiten an Batterien sorgfältig die nachfolgenden Vorsichtsmaßnahmen beachten, umschwere Verletzungen zu vermeiden. G210A01A-AST
ÜBERPRÜFUNG DER BATTERIE verschütten. Gerät Batterieflüssigkeit auf Personen, die folgenden Gegenmaßnahmen ergreifen:
o Gerät Batterieflüssigkeit auf die
Haut, den betroffenen Bereich min. 15 min lang mit Wasser abspülen und dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die Augen, die Augen mit Wasserausspülen und so schnell wiemöglich ärztliche Hilfe aufsuchen. Während des Transports zum Arzt die Augen weiterhin mit einemwassergetränkten Schwamm oder weichen Tuch ausspülen.
o Wird versehentlich Batterieflüssigkeit geschluckt, sofort einen Arztaufsuchen.
Während des Aufladens einerBatterieentweder mit einem Batterie- Ladegerät (oder über die Lichtmaschinedes Fahrzeugs) entstehen explosive Gase. Um Verletzungsgefahr auszuschließen, müssen grundsätzlichdie folgenden Warnhinweise beachtet werden:
VORSICHT:
Eine durchgebrannte Sicherung zeigt ein Problem mit dem Stromkreis an. Brennt eine eingewechselte Sicherung sofortnach dem Einschalten wieder durch, handelt es sich um ein schwerwiegenderes Problem, dasvon einem Hyundai-Händler bestimmt und repariert werden muß. Eine Sicherung nur durch eine neueSicherung mit demselben Stromstärke-Nennwert ersetzen. Eine Sicherung mit einem höherenStromstärke-Nennwert kann zu Beschädigung und Brandrisiko führen.
!
HTB165
Die Batterieflüssigkeit enthält eine konzentrierte Schwefelsäurelösung, die giftig und hoch korrosiv wirkt. Vorsichtig vorgehen, um keine Batterieflüssigkeitauf Personen oder Fahrzeug zu

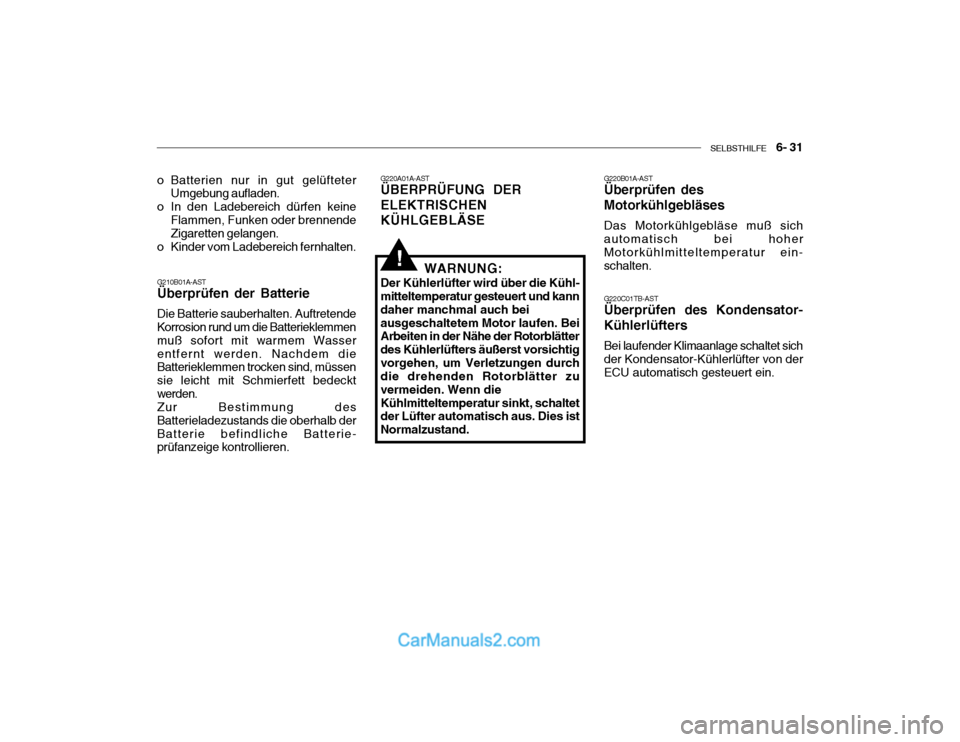

SELBSTHILFE 6- 31
G220A01A-AST
ÜBERPRÜFUNG DER ELEKTRISCHENKÜHLGEBLÄSE G220B01A-AST Überprüfen des Motorkühlgebläses Das Motorkühlgebläse muß sich automatisch bei hoher Motorkühlmitteltemperatur ein-schalten.
G210B01A-AST Überprüfen der Batterie
Die Batterie sauberhalten. Auftretende Korrosion rund um die Batterieklemmen muß sofort mit warmem Wasserentfernt werden. Nachdem die Batterieklemmen trocken sind, müssen sie leicht mit Schmierfett bedecktwerden. Zur Bestimmung des Batterieladezustands die oberhalb derBatterie befindliche Batterie- prüfanzeige kontrollieren.
o Batterien nur in gut gelüfteter
Umgebung aufladen.
o In den Ladebereich dürfen keine Flammen, Funken oder brennendeZigaretten gelangen.
o Kinder vom Ladebereich fernhalten.
WARNUNG:
Der Kühlerlüfter wird über die Kühl-mitteltemperatur gesteuert und kann daher manchmal auch beiausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtigvorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn dieKühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
!
G220C01TB-AST Überprüfen des Kondensator- Kühlerlüfters Bei laufender Klimaanlage schaltet sich der Kondensator-Kühlerlüfter von derECU automatisch gesteuert ein.

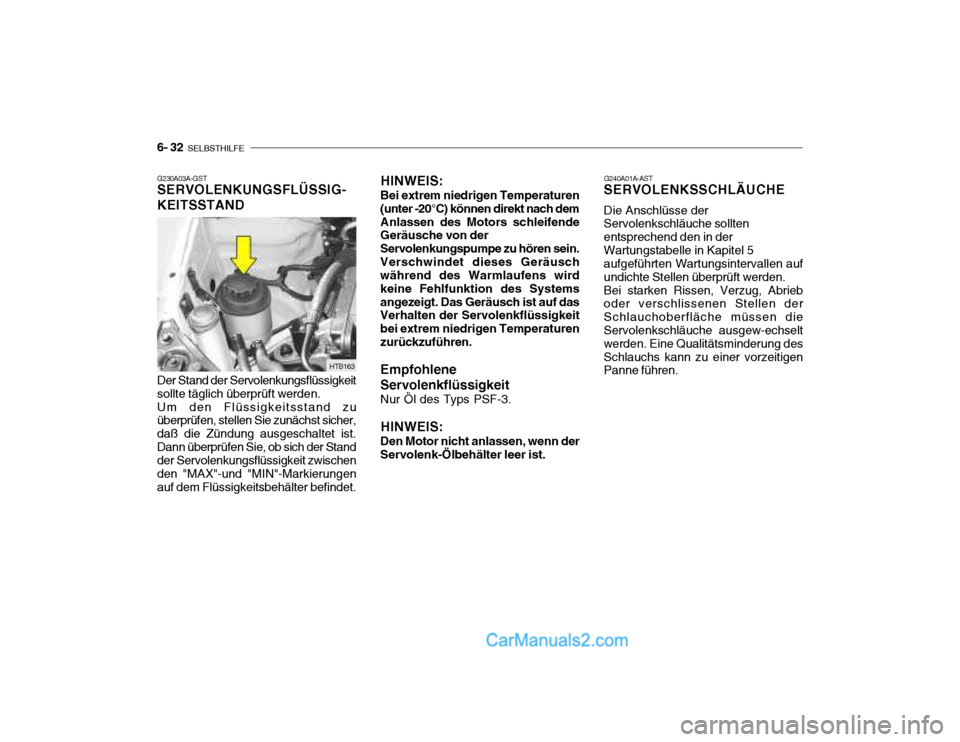

6- 32 SELBSTHILFE
G240A01A-AST
SERVOLENKSSCHLÄUCHE Die Anschlüsse der Servolenkschläuche sollten entsprechend den in derWartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen auf undichte Stellen überprüft werden.Bei starken Rissen, Verzug, Abrieb oder verschlissenen Stellen der Schlauchoberfläche müssen dieServolenkschläuche ausgew-echselt werden. Eine Qualitätsminderung des Schlauchs kann zu einer vorzeitigen Panne führen.
Der Stand der Servolenkungsflüssigkeit sollte täglich überprüft werden.Um den Flüssigkeitsstand zu überprüfen, stellen Sie zunächst sicher, daß die Zündung ausgeschaltet ist.Dann überprüfen Sie, ob sich der Stand der Servolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markierungen
auf dem Flüssigkeitsbehälter befindet.
G230A03A-GST SERVOLENKUNGSFLÜSSIG- KEITSSTAND
HTB163
HINWEIS:
Bei extrem niedrigen Temperaturen (unter -20°C) können direkt nach demAnlassen des Motors schleifende Geräusche von der Servolenkungspumpe zu hören sein.Verschwindet dieses Geräusch während des Warmlaufens wird keine Fehlfunktion des Systemsangezeigt. Das Geräusch ist auf das Verhalten der Servolenkflüssigkeit bei extrem niedrigen Temperaturenzurückzuführen. Empfohlene Servolenkflüssigkeit Nur Öl des Typs PSF-3.
HINWEIS:
Den Motor nicht anlassen, wenn der Servolenk-Ölbehälter leer ist.

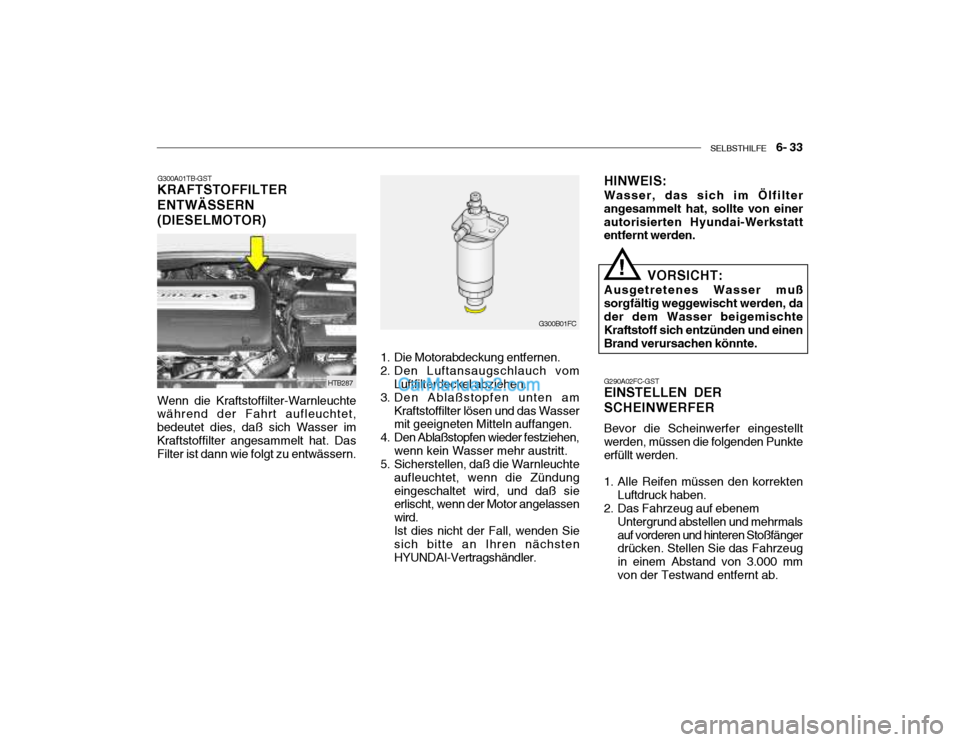

SELBSTHILFE 6- 33
G300A01TB-GST
KRAFTSTOFFILTER ENTWÄSSERN(DIESELMOTOR)
Wenn die Kraftstoffilter-Warnleuchte während der Fahrt aufleuchtet, bedeutet dies, daß sich Wasser imKraftstoffilter angesammelt hat. Das Filter ist dann wie folgt zu entwässern. 1. Die Motorabdeckung entfernen.
2. Den Luftansaugschlauch vom
Luftfilterdeckel abziehen.
3. Den Ablaßstopfen unten am Kraftstoffilter lösen und das Wasser mit geeigneten Mitteln auffangen.
4. Den Ablaßstopfen wieder festziehen, wenn kein Wasser mehr austritt.
5. Sicherstellen, daß die Warnleuchte
aufleuchtet, wenn die Zündung eingeschaltet wird, und daß sie erlischt, wenn der Motor angelassen wird.Ist dies nicht der Fall, wenden Sie sich bitte an Ihren nächsten HYUNDAI-Vertragshändler.
HTB287
G300B01FC VORSICHT:
Ausgetretenes Wasser muß sorgfältig weggewischt werden, dader dem Wasser beigemischte Kraftstoff sich entzünden und einen Brand verursachen könnte.
!
G290A02FC-GST EINSTELLEN DER SCHEINWERFER Bevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkteerfüllt werden.
1. Alle Reifen müssen den korrekten Luftdruck haben.
2. Das Fahrzeug auf ebenem
Untergrund abstellen und mehrmals auf vorderen und hinteren Stoßfänger drücken. Stellen Sie das Fahrzeug in einem Abstand von 3.000 mmvon der Testwand entfernt ab.
HINWEIS: Wasser, das sich im Ölfilter angesammelt hat, sollte von einerautorisierten Hyundai-Werkstatt entfernt werden.

6- 34 SELBSTHILFE
3. Sicherstellen, daß das Fahrzeug
nicht beladen ist (außer maximaler Füllstand von Kühlmittel, Motorölund Kraftstoff sowie Reserverad, Wagenheber und Werkzeuge).
4. Die Scheinwerfer-Streuscheibe reinigen und die Scheinwerfereinschalten (Abblendlicht).
HTB269
Vertikale Einstellung
Horizontale Einstellung
5. Die Motorhaube öffnen.
6. Eine vertikale Linie (durch den Mittelpunkt der einzelnen Scheinwerfer) und eine horizontale Linie (durch den Mittelpunkt dereinzelnen Scheinwerfer) auf dem Bildschirm für die Scheinwerfereinstellung ziehen. Anschließend eine parallele Linie 30 mm unter der horizontalen Linie ziehen.
7. Jede abgeschnittene Linie des
Abblendlichts mit einem Kreuzschlitzschraubendreher auf dieparallele Linie einstellen - VERTIKALE EINSTELLUNG.
8. Jede abgeschnittene Linie des Abblendlichts mit einemKreuzschlitzschrauben- dreher auf die einzelnen vertikalen Linieneinstellen - HORIZONTALE EINSTELLUNG
G290B01L
L W
H
H Abgeschnittene Linie
Grundlinie
"P"
Horizontale Linie15mm (0.59in.)
30mm (1.18 in.)
G290B01TB-GST Einstellen nach Auswechseln
der Scheinwerferbaugruppe Wenn die Scheinwerferbaugruppe ausgewe-chselt wurde, muß die Scheinwerfereinstellung wie in der Abbildung dargestellt mit demEinstellbildschirm überprüft werden. Dazu den Lichtschalter einschalten.
1. Die Scheinwerfer so einstellen, daß die Hauptachse des Lichts parallel zur Mittellinie der Karosserie undauf Punkt "P" in der Abbildung ausgerichtet ist.
2. Die gepunkteten Linien in der Abbildung geben den Mittelpunkt derScheinwerfer an. Vertikale Linie
