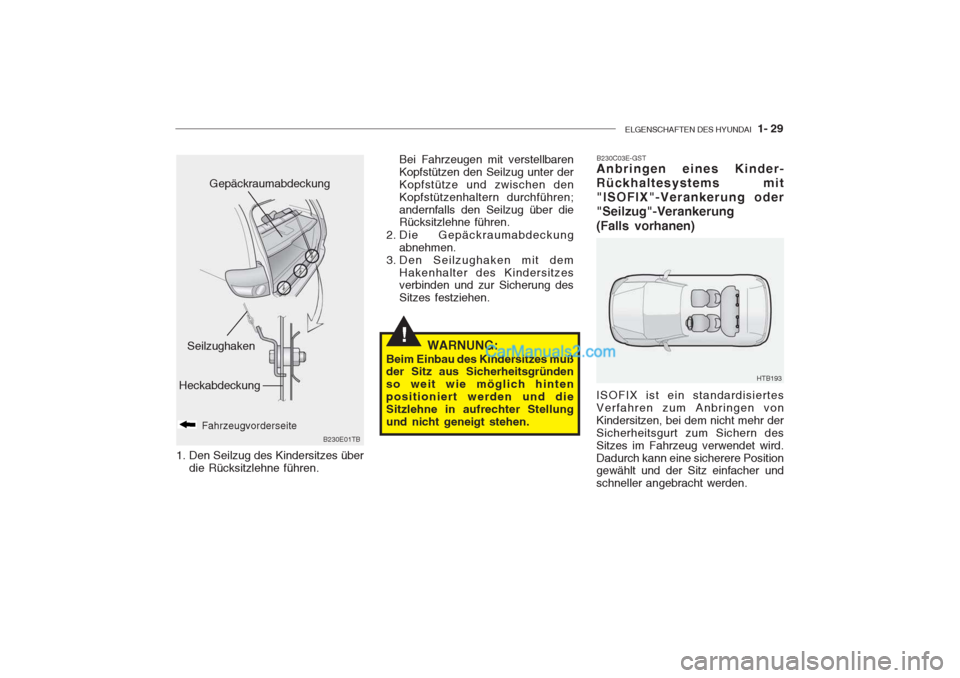

ELGENSCHAFTEN DES HYUNDAI 1- 29
!
B230E01TB
Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter derKopfstütze und zwischen denKopfstützenhaltern durchführen;andernfalls den Seilzug über die Rücksitzlehne führen.
2. Die Gepäckraumabdeckung abnehmen.
3. Den Seilzughaken mit dem Hakenhalter des Kindersitzesverbinden und zur Sicherung des Sitzes festziehen.
Heckabdeckung Gepäckraumabdeckung
Fahrzeugvorderseite
Seilzughaken
1. Den Seilzug des Kindersitzes über die Rücksitzlehne führen. WARNUNG:
Beim Einbau des Kindersitzes muß der Sitz aus Sicherheitsgründen so weit wie möglich hintenpositioniert werden und dieSitzlehne in aufrechter Stellungund nicht geneigt stehen. B230C03E-GST
Anbringen eines Kinder- Rückhaltesystems mit"ISOFIX"-Verankerung oder"Seilzug"-Verankerung (Falls vorhanen) ISOFIX ist ein standardisiertes Verfahren zum Anbringen vonKindersitzen, bei dem nicht mehr derSicherheitsgurt zum Sichern desSitzes im Fahrzeug verwendet wird.Dadurch kann eine sicherere Position gewählt und der Sitz einfacher und schneller angebracht werden.
HTB193

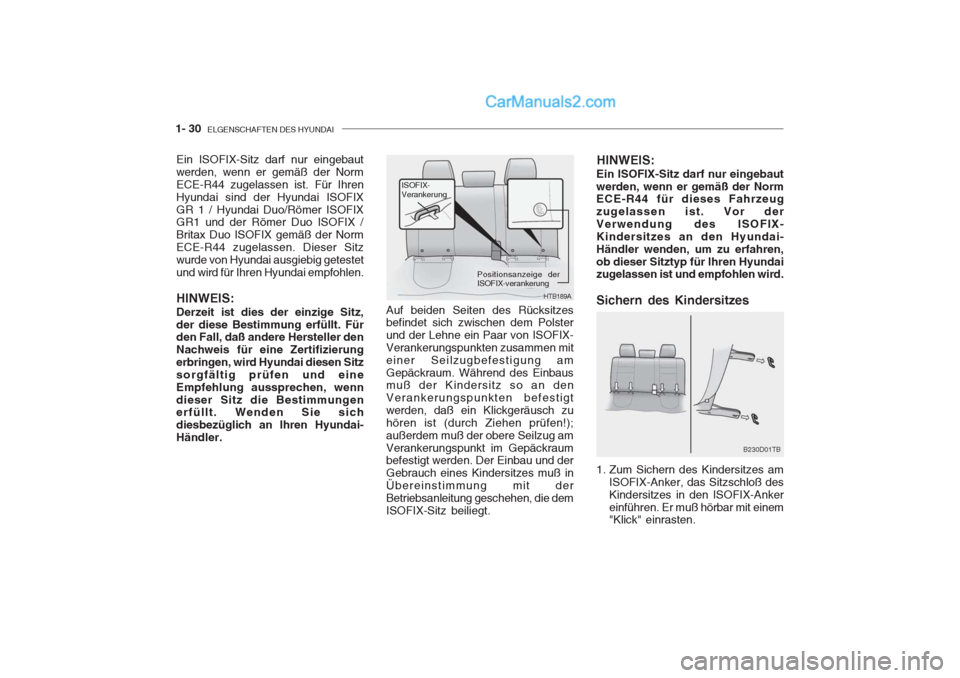

1- 30 ELGENSCHAFTEN DES HYUNDAI
HTB189A
Auf beiden Seiten des Rücksitzes befindet sich zwischen dem Polster und der Lehne ein Paar von ISOFIX-Verankerungspunkten zusammen miteiner Seilzugbefestigung amGepäckraum. Während des Einbaus muß der Kindersitz so an den Verankerungspunkten befestigtwerden, daß ein Klickgeräusch zuhören ist (durch Ziehen prüfen!);außerdem muß der obere Seilzug amVerankerungspunkt im Gepäckraum befestigt werden. Der Einbau und der Gebrauch eines Kindersitzes muß inÜbereinstimmung mit derBetriebsanleitung geschehen, die demISOFIX-Sitz beiliegt. ISOFIX- Verankerung
HINWEIS:
Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE-R44 für dieses Fahrzeug zugelassen ist. Vor derVerwendung des ISOFIX-Kindersitzes an den Hyundai-Händler wenden, um zu erfahren,ob dieser Sitztyp für Ihren Hyundai zugelassen ist und empfohlen wird. Sichern des Kindersitzes
1. Zum Sichern des Kindersitzes am ISOFIX-Anker, das Sitzschloß des Kindersitzes in den ISOFIX-Ankereinführen. Er muß hörbar mit einem "Klick" einrasten.
Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der NormECE-R44 zugelassen ist. Für IhrenHyundai sind der Hyundai ISOFIXGR 1 / Hyundai Duo/Römer ISOFIX GR1 und der Römer Duo ISOFIX / Britax Duo ISOFIX gemäß der NormECE-R44 zugelassen. Dieser Sitzwurde von Hyundai ausgiebig getestetund wird für Ihren Hyundai empfohlen. HINWEIS: Derzeit ist dies der einzige Sitz, der diese Bestimmung erfüllt. Für den Fall, daß andere Hersteller den Nachweis für eine Zertifizierungerbringen, wird Hyundai diesen Sitzsorgfältig prüfen und eineEmpfehlung aussprechen, wenndieser Sitz die Bestimmungen erfüllt. Wenden Sie sich diesbezüglich an Ihren Hyundai-Händler.
B230D01TB
Positionsanzeige der ISOFIX-verankerung

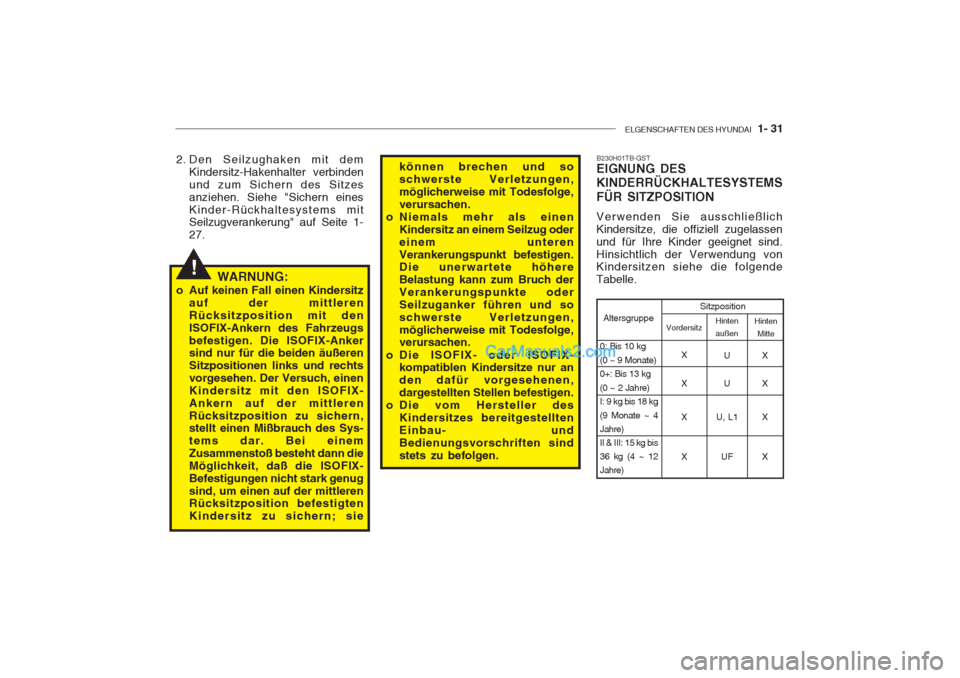

ELGENSCHAFTEN DES HYUNDAI 1- 31
!
2. Den Seilzughaken mit dem
Kindersitz-Hakenhalter verbinden und zum Sichern des Sitzesanziehen. Siehe "Sichern einesKinder-Rückhaltesystems mit Seilzugverankerung" auf Seite 1- 27.
WARNUNG:
o Auf keinen Fall einen Kindersitz auf der mittlerenRücksitzposition mit denISOFIX-Ankern des Fahrzeugsbefestigen. Die ISOFIX-Anker sind nur für die beiden äußeren Sitzpositionen links und rechtsvorgesehen. Der Versuch, einenKindersitz mit den ISOFIX-Ankern auf der mittlerenRücksitzposition zu sichern, stellt einen Mißbrauch des Sys- tems dar. Bei einemZusammenstoß besteht dann dieMöglichkeit, daß die ISOFIX-Befestigungen nicht stark genugsind, um einen auf der mittleren Rücksitzposition befestigten Kindersitz zu sichern; sie können brechen und soschwerste Verletzungen,möglicherweise mit Todesfolge,verursachen.
o Niemals mehr als einen Kindersitz an einem Seilzug odereinem unterenVerankerungspunkt befestigen. Die unerwartete höhere Belastung kann zum Bruch derVerankerungspunkte oderSeilzuganker führen und soschwerste Verletzungen,möglicherweise mit Todesfolge, verursachen.
o Die ISOFIX- oder ISOFIX- kompatiblen Kindersitze nur an den dafür vorgesehenen,dargestellten Stellen befestigen.
o Die vom Hersteller des Kindersitzes bereitgestelltenEinbau- undBedienungsvorschriften sindstets zu befolgen. B230H01TB-GST
EIGNUNG DES KINDERRÜCKHALTESYSTEMSFÜR SITZPOSITION Verwenden Sie ausschließlich Kindersitze, die offiziell zugelassenund für Ihre Kinder geeignet sind.Hinsichtlich der Verwendung von Kindersitzen siehe die folgende Tabelle.
HintenMitte
Altersgruppe Sitzposition
UX
XUX
X U, L1 X XU FX
Hinten außen
Vordersitz
0: Bis 10 kg (0 ~ 9 Monate) 0+: Bis 13 kg (0 ~ 2 Jahre) I: 9 kg bis 18 kg (9 Monate ~ 4 Jahre)II & III: 15 kg bis36 kg (4 ~ 12Jahre) X

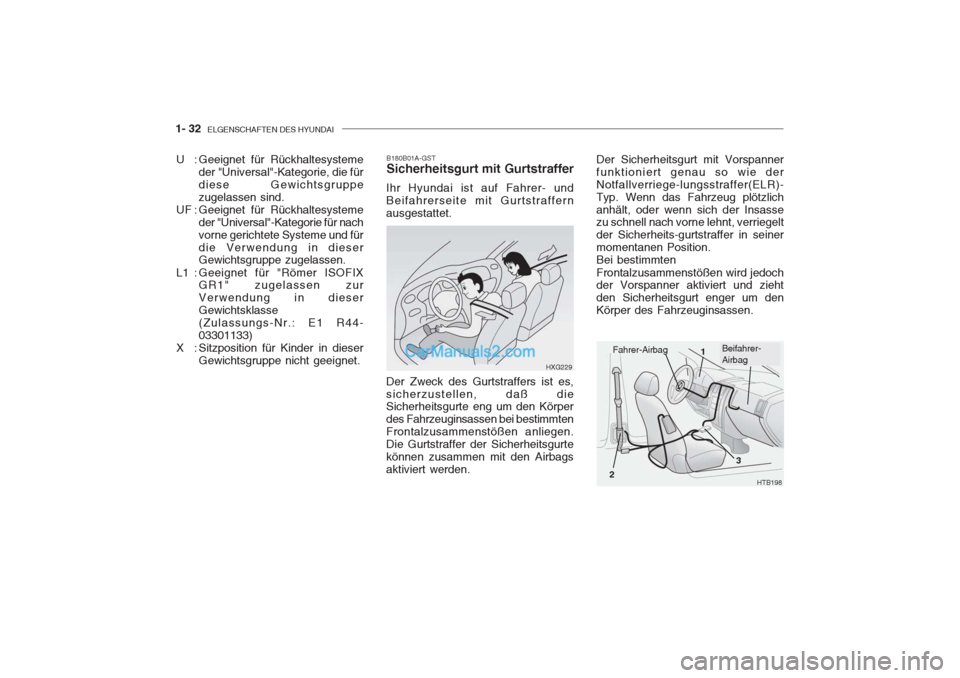

1- 32 ELGENSCHAFTEN DES HYUNDAI
HTB198
Fahrer-Airbag1
2 3Beifahrer- Airbag
Der Sicherheitsgurt mit Vorspanner funktioniert genau so wie derNotfallverriege-lungsstraffer(ELR)-Typ. Wenn das Fahrzeug plötzlichanhält, oder wenn sich der Insasse zu schnell nach vorne lehnt, verriegelt der Sicherheits-gurtstraffer in seinermomentanen Position.Bei bestimmten Frontalzusammenstößen wird jedoch der Vorspanner aktiviert und zieht den Sicherheitsgurt enger um denKörper des Fahrzeuginsassen.
Der Zweck des Gurtstraffers ist es,sicherzustellen, daß die Sicherheitsgurte eng um den Körper des Fahrzeuginsassen bei bestimmtenFrontalzusammenstößen anliegen.Die Gurtstraffer der Sicherheitsgurtekönnen zusammen mit den Airbagsaktiviert werden. B180B01A-GST Sicherheitsgurt mit Gurtstraffer
Ihr Hyundai ist auf Fahrer- und Beifahrerseite mit Gurtstraffernausgestattet.
HXG229
U : Geeignet für Rückhaltesysteme
der "Universal"-Kategorie, die für diese Gewichtsgruppezugelassen sind.
UF : Geeignet für Rückhaltesysteme
der "Universal"-Kategorie für nachvorne gerichtete Systeme und fürdie Verwendung in dieser Gewichtsgruppe zugelassen.
L1 : Geeignet für "Römer ISOFIX GR1" zugelassen zur Verwendung in dieserGewichtsklasse(Zulassungs-Nr.: E1 R44-03301133)
X : Sitzposition für Kinder in dieser Gewichtsgruppe nicht geeignet.
