2004 Hyundai Coupe Manuel du propriétaire (in French)

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
77
!AVERTISSEMENT:
o Ne laissez pas le commutateur principal enclenché si vous roulez en conduite normale.
o N'utilisez le système de régulateur de vitesse constanteque quand vous conduisez surdes autoroutes par beau temps.
o Evitez de rouler en vitesse de
croisière si les conditions de cir-culation ne s'y prêtent pas. Il peut être dangereux de maintenir une vitesse constante dans untrafic dense ou inégal, sur une route glissante (pluie, verglas ou neige), par grand vent ou dansdes côtes supérieures à 6%.
o Familiarisez-vous avec le
système avant de l'utiliser pourla première fois.
o Restez particulièrement attentif
aux conditions de circulationlorsque vous roulez en conduite programmée.
o Si vous roulez en vitesse de
croisière avec un véhicule à trans- mission manuelle, ne passez jamais au point mort sans débrayer. Vous emballeriezdangereusement le moteur. En pareil cas, enfoncez la pédale d'embrayage ou coupez lecommutateur principal.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
78
B710A01GK-GUT
1. Buse du dégivreur latéral
2. Ventilateur lateraux
3. Buse de dégivrage de pare-brise
4. Ventilateur central
HGK0003-1
COMMANDES DE CHAUFFAGE ET DE REFROIDISSEMENT
B710B02O-AUT AERATEUR CENTRAL Le ventilateurs central est situé au milieu du tableau de bord. Pour changerla direction du débit d'air, déplacez le bouton au centre de l'aérateur vers le haut et vers le bas et d'un côté à l'autre.Les aérateurs sont ouverts lorsque le bouton d'aérateur est déplacé vers la position " ". Les aérateurs sontfermés lorsque le bouton d'aérateur est déplacé vers " ". Veillez à ce que ces aérateurs ne soient pas gênés pardes obstructions.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
79CHAUFFAGE ET VENTILA- TION
B670A01GK-GUT TYPE À MOLETTE ET BOUTON- POUSSOIR (Si installé)
1. Commutateur du conditionnement
d'air
2. Commande de la prise d'air
3. Commutateur de dégivreur de vitre
arrière
4. Commande de la répartition de l'air
5. Réglage de la vitesse de la soufflerie
6. Réglage de la température ZB440B1-AU REGLAGE DE LA VITESSE DE LA SOUFFLERIE Cette commande sert à mettre en ser- vice ou couper la soufflerie et à en régler la vitesse. La vitesse de la soufflerie et par conséquent le débitd'air fourni par le système se règle manuellement en amenant la commande de la soufflerie sur une despositions "1" à "4".
HGK2091
HGK2093
B710C02HP-GUT VENTILATEUR LATERAL Les ventilateurs latéraux sont situés de chaque coté du tableau de bord.Pour changer le sens de circulation de l'air, déplacez le bouton au centre de l'ouverture vers le haut ou le bas et d'uncoté à l'autre. Les aérateurs sont ouverts lorsque le bouton de ventilation est déplacé versla position " ". Les aérateurs sont fermés lorsque le bouton de ventilation est déplacé versla position " ". Maintenez ces ouvertures dégagées de feuilles et autres débris.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
80
B670C01FC-GUT Commande d'Entrée d'Air Elle est utilisée pour choisir entre l'air frais externe et la recirculation d'air intérieur.Pour changer le mode de commande de l'entrée d'air, (Mode air frais, mode air de recirculation) appuyez sur le boutonde commande. MODE D'AIR FRAIS ( ) : Le témoin couplé avec l'interrupteur s'éteint lorsque la commande d'admission d'air est en mode FRESH. HGK2100ZB440E1-AU COMMANDE DE TEMPERA- TURE Sert à allumer et éteindre le système de chauffage et sélectionner la quantité de chaleur désirée.
Froid
HGK2092
Chaud MODE D'AIR DE RECIRCULATION ( ) : Le voyant lumineux sur lebouton est allumé lorsque la commande d'entrée d'air est en mode d'air de recirculation. Lorsque le mode "air frais" est sélectionné, de l'air entre dans levéhicule depuis l'extérieur et est chauffé ou refroidi selon les autres fonctions choisies.Lorsque le mode "recirculation" est sélectionné, de l'air de l'habitacle des passagers est aspiré à travers lesystème de chauffage et chauffé ou refroidi selon les autres fonctions choisies. REMARQUE:
o Il est à noter qu'une utilisation
prolongée du chauffage en mode de "recirculation" provoquera unembuage du pare-brise et des vitres et que l'air dans l'habitacle des passagers deviendra confiné.De plus, l'utilisation prolongée de la climatisation lorsque le mode de "recirculation" est sélectionnépeut rendre l'air de l'habitacle excessivement sec.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
81
B670D01GK-AUT COMMANDE DU FLUX D'AIR Sert à diriger le flux d'air. L'air peut être dirigé vers le plancher, les grilles dutableau de bord, ou le pare-brise. Cinq symboles correspondent aux différentes possibilités: Visage, Bi-niveau,Plancher, Plancher-Désembuage, et Désembuage. HGK2094
o Lorsque la clé de contact est
tournée sur "ON", la commande d'admission d'air passe au mode " " (quelle que soit la position de l'interrupteur). C'est uneopération normale.
Niveau du visage
En sélectionnant le symbole "Visage", l'air passe par les grilles situées au niveau du visage. Bi-niveau
L'air passe en même temps par les grilles situées au niveau du visage et au niveau du plancher. Cette possibilitépermet d'obtenir simultanément de l'air frais en provenance des grilles du tab- leau de bord et de l'air chaud au niveaudes grilles du plancher.
HGK2095 HGK2096

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
82

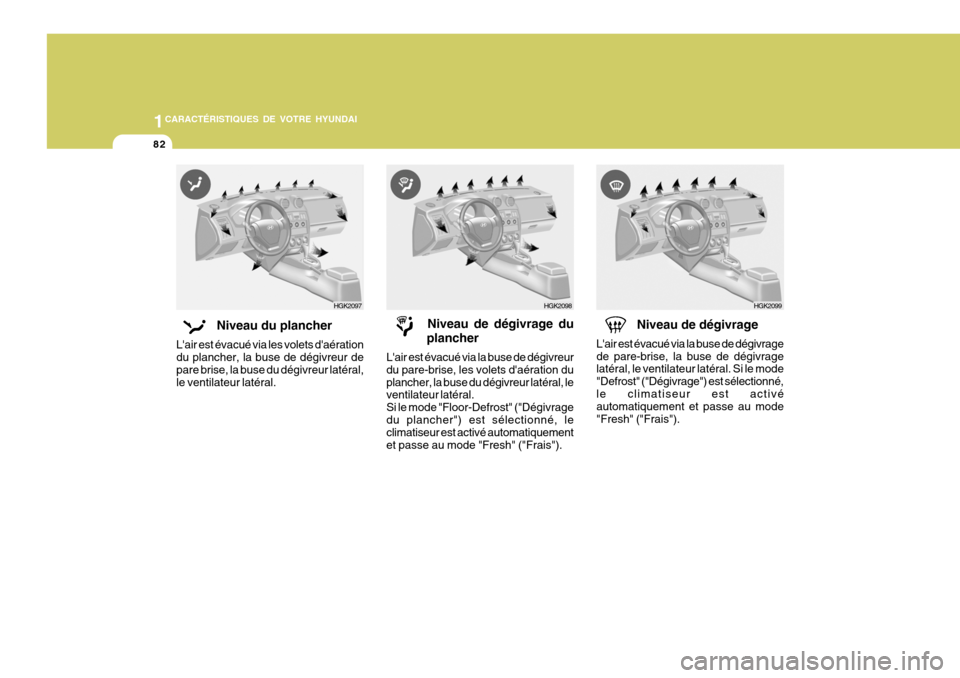

Niveau de dégivrage du
plancher
L'air est évacué via la buse de dégivreur du pare-brise, les volets d'aération duplancher, la buse du dégivreur latéral, le ventilateur latéral. Si le mode "Floor-Defrost" ("Dégivragedu plancher") est sélectionné, le climatiseur est activé automatiquement et passe au mode "Fresh" ("Frais"). Niveau de dégivrage
L'air est évacué via la buse de dégivragede pare-brise, la buse de dégivrage latéral, le ventilateur latéral. Si le mode "Defrost" ("Dégivrage") est sélectionné,le climatiseur est activé automatiquement et passe au mode "Fresh" ("Frais").
HGK2098
HGK2099Niveau du plancher
L'air est évacué via les volets d'aération du plancher, la buse de dégivreur de pare brise, la buse du dégivreur latéral,le ventilateur latéral.
HGK2097

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
83COMMANDES DU CHAUFFAGE
B690A02S-GUT Pour chauffer normalement, placer la commande d'air d'admission sur la po- sition "Air frais" et la commande du flux d'air sur "Plancher". Pour chauffer le plus rapidement pos- sible, placer la commande d'aird'admission sur la position "Air recircule". Si les vitres se couvrent de buée, placer la commande du flux d'air sur la position "Désembuage". (Le conditionnementd'air se met automatiquement en route en mode "Fresh".) Pour obtenir un maximum de chaleur, placer la commande de température sur "Chaud". B690A01GK
B710A01A-AUT
Pour utiliser le système de ventilation:
o Placer la commande d'air d'admission sur " ".
o Pour diriger l'intégralité de l'air d'admission vers les grilles du tab- leau de bord, placer la commande duflux d'air sur " ".
o Régler la commande de vitesse du
ventilateur sur la vitesse désirée.
o Placer la commande de température entre "Froid" et "Chaud".
B700A02A-GUT Votre Hyundai est équipée de commandes de chauffage bi-niveau. Ce dispositif permet d'avoir de l'air frais en provenance des grilles situées dansle tableau de bord et de l'air chaud provenant des sorties au niveau du plancher. Pour utiliser cette possibilité:
o Placer la commande d'air d'admission
sur " ".
o Placer la commande du flux d'air sur la position " ".
o Régler la commande de vitesse du ventilateur sur la vitesse désirée.
o Placer la commande de température
entre "Froid" et "Chaud".
B700A01GK B710A01GK
CHAUFFAGE BI-NIVEAUVENTILATION

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
84

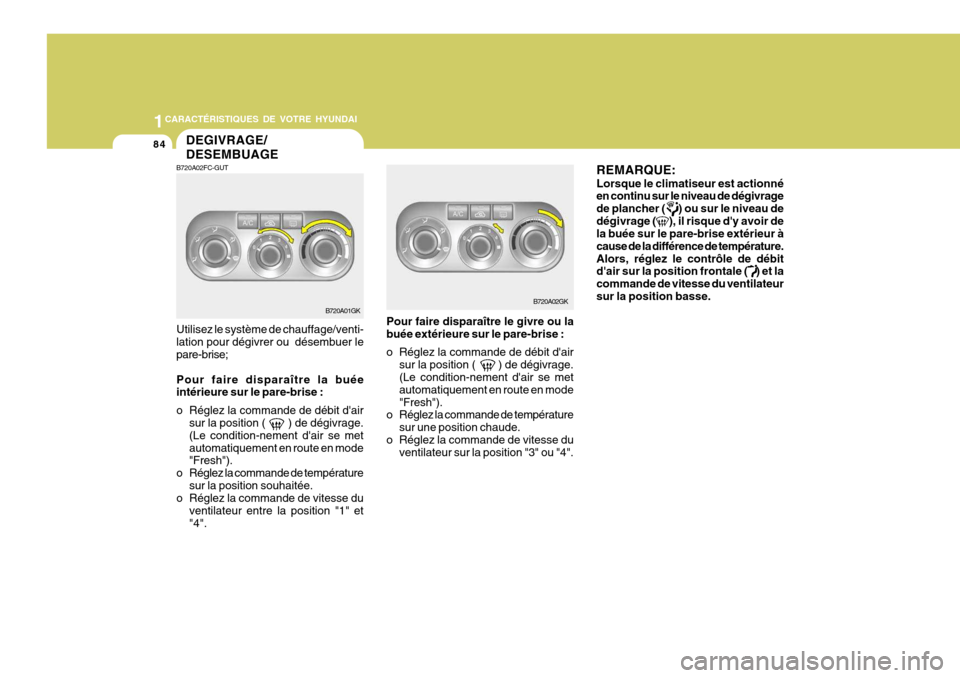

Pour faire disparaître le givre ou la buée extérieure sur le pare-brise :
o Réglez la commande de débit d'air
sur la position ( ) de dégivrage. (Le condition-nement d'air se met automatiquement en route en mode"Fresh").
o Réglez la commande de température
sur une position chaude.
o Réglez la commande de vitesse du ventilateur sur la position "3" ou "4". REMARQUE: Lorsque le climatiseur est actionné en continu sur le niveau de dégivrage de plancher ( ) ou sur le niveau dedégivrage ( ), il risque d'y avoir de la buée sur le pare-brise extérieur à cause de la différence de température.Alors, réglez le contrôle de débit d'air sur la position frontale ( ) et la commande de vitesse du ventilateursur la position basse.
B720A02GK
DEGIVRAGE/ DESEMBUAGE
B720A02FC-GUT Utilisez le système de chauffage/venti- lation pour dégivrer ou désembuer le pare-brise; Pour faire disparaître la buée intérieure sur le pare-brise :
o Réglez la commande de débit d'air
sur la position ( ) de dégivrage. (Le condition-nement d'air se metautomatiquement en route en mode "Fresh").
o Réglez la commande de température
sur la position souhaitée.
o Réglez la commande de vitesse du
ventilateur entre la position "1" et "4".
B720A01GK
