2004 Hyundai Coupe Manuel du propriétaire (in French)

6ENTRETIEN PAR VOS SOINS
30
G290A01GK

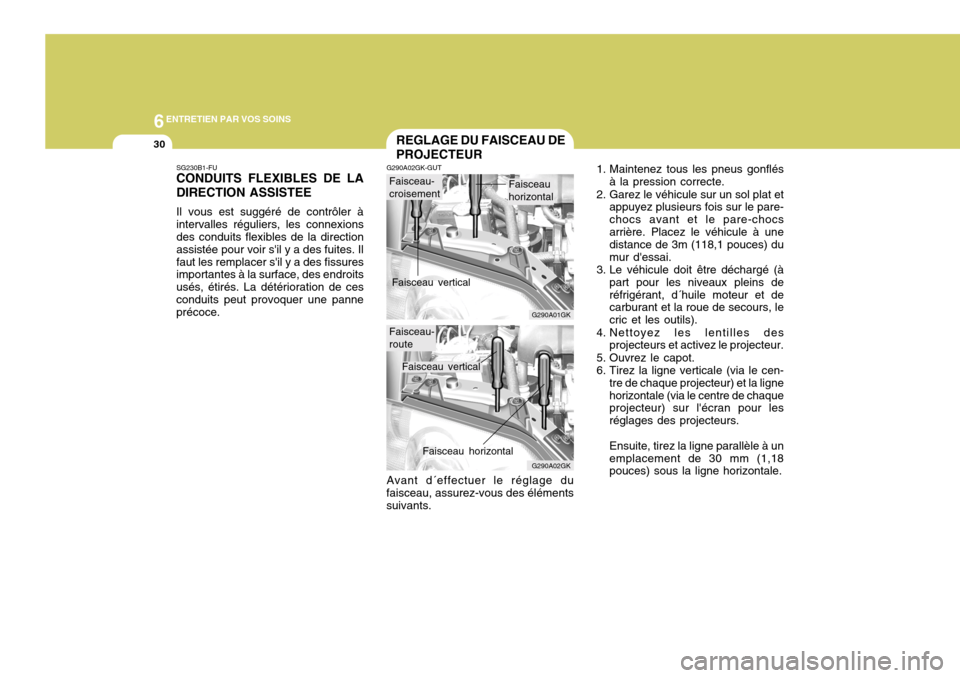

G290A02GK-GUTREGLAGE DU FAISCEAU DE PROJECTEUR
Avant d´effectuer le réglage du
faisceau, assurez-vous des éléments suivants.
G290A02GK
SG230B1-FU CONDUITS FLEXIBLES DE LA DIRECTION ASSISTEE Il vous est suggéré de contrôler à intervalles réguliers, les connexions des conduits flexibles de la direction assistée pour voir s'il y a des fuites. Ilfaut les remplacer s'il y a des fissures importantes à la surface, des endroits usés, étirés. La détérioration de cesconduits peut provoquer une panne précoce. Faisceau-croisement
Faisceau vertical Faisceauhorizontal
Faisceau-route Faisceau horizontal
Faisceau vertical 1. Maintenez tous les pneus gonflés
à la pression correcte.
2. Garez le véhicule sur un sol plat et appuyez plusieurs fois sur le pare- chocs avant et le pare-chocsarrière. Placez le véhicule à une distance de 3m (118,1 pouces) du mur d'essai.
3. Le véhicule doit être déchargé (à
part pour les niveaux pleins deréfrigérant, d´huile moteur et de carburant et la roue de secours, le cric et les outils).
4. Nettoyez les lentilles des projecteurs et activez le projecteur.
5. Ouvrez le capot.
6. Tirez la ligne verticale (via le cen- tre de chaque projecteur) et la lignehorizontale (via le centre de chaque projecteur) sur l'écran pour les réglages des projecteurs. Ensuite, tirez la ligne parallèle à un emplacement de 30 mm (1,18 pouces) sous la ligne horizontale.

6
ENTRETIEN PAR VOS SOINS
31
G290B01GK-GUT

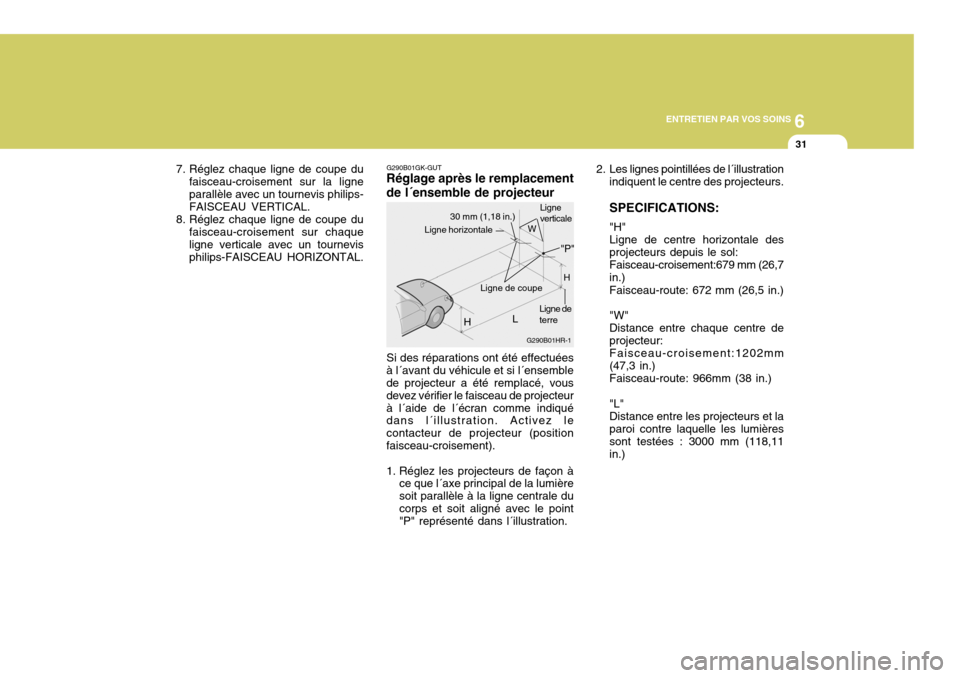

Réglage après le remplacement de l´ensemble de projecteur
Si des réparations ont été effectuées
à l´avant du véhicule et si l´ensemble de projecteur a été remplacé, vous devez vérifier le faisceau de projecteurà l´aide de l´écran comme indiqué dans l´illustration. Activez le contacteur de projecteur (positionfaisceau-croisement).
1. Réglez les projecteurs de façon à ce que l´axe principal de la lumière soit parallèle à la ligne centrale ducorps et soit aligné avec le point "P" représenté dans l´illustration. 2. Les lignes pointillées de l´illustration
indiquent le centre des projecteurs. SPECIFICATIONS: "H" Ligne de centre horizontale desprojecteurs depuis le sol:Faisceau-croisement:679 mm (26,7in.) Faisceau-route: 672 mm (26,5 in.) "W" Distance entre chaque centre deprojecteur:Faisceau-croisement:1202mm(47,3 in.)Faisceau-route: 966mm (38 in.) "L" Distance entre les projecteurs et la paroi contre laquelle les lumières sont testées : 3000 mm (118,11 in.)
G290B01HR-1
H
Ligne de terre
30 mm (1,18 in.)
L
Ligne de coupe "P"
Ligne horizontale
H
W
Ligne verticale
7. Réglez chaque ligne de coupe du
faisceau-croisement sur la ligne parallèle avec un tournevis philips- FAISCEAU VERTICAL.
8. Réglez chaque ligne de coupe du faisceau-croisement sur chaqueligne verticale avec un tournevis philips-FAISCEAU HORIZONTAL.

6ENTRETIEN PAR VOS SOINS
32REMPLACEMENT DE LA LAMPE
ATTENTION:
Ne laissez aucun produit pétrolier
comme par exemple l'huile, l'essence, etc. entrer en contact avec les témoins.
!
G260A02A-GUT Avant d'essayer de remplacer une lampe, veillez à ce que le contacteur soit tourné vers la position « OFF ».Le paragraphe suivant indique com-ment atteindre les lampes de manièreà pouvoir les changer. Veillez à remplacer une lampe grillée par une lampe ayant le même numéro et lamême consommation en Watt. Voir page 6-39 pour ce qui est de la consommation en watt.
G270A01GK-GUT
Phare et feu clignotant avant
1. Laissez refroidir l'ampoule. Portez
une protection pour les yeux.
2. Ouvrez le capot.
3. Saisissez toujours l'ampoule par sa base en plastique, évitez de toucher le verre.
4. Déconnectez le cordon de
raccordement de la base de l'ampoule au dos du phare. HGK5023
HGK5025
HGK5024
5. Tournez le couvercle en plastique dans le sens inverse horaire et retirez-le.
6. Déconnectez le câble électrique de la base de l'ampoule à l'arrière duphare.

6
ENTRETIEN PAR VOS SOINS
33

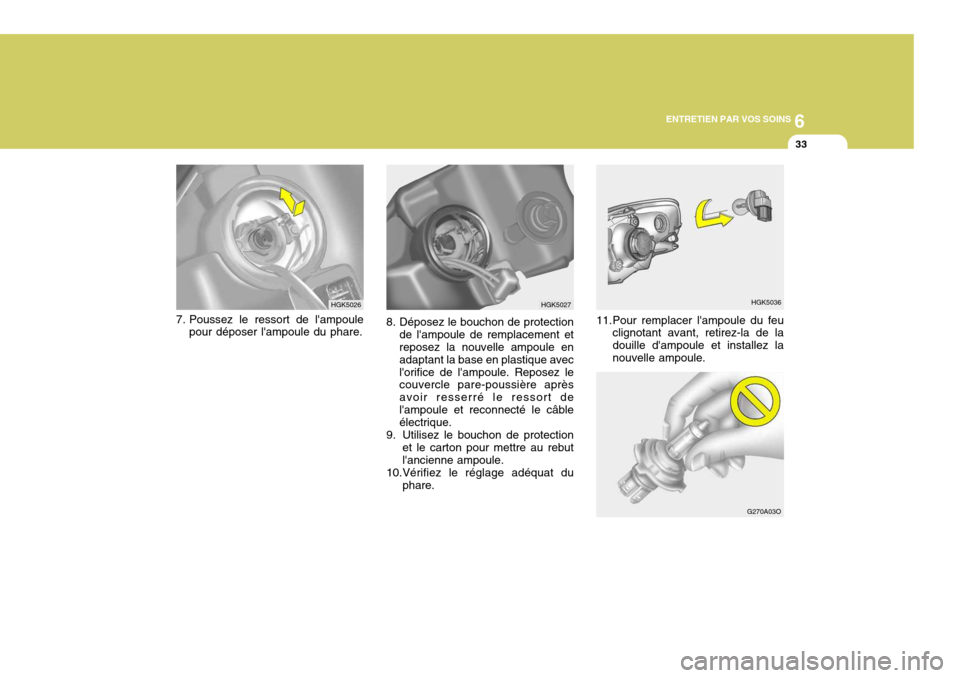

11.Pour remplacer l'ampoule du feu
clignotant avant, retirez-la de la douille d'ampoule et installez lanouvelle ampoule. HGK50368. Déposez le bouchon de protection
de l'ampoule de remplacement et reposez la nouvelle ampoule en adaptant la base en plastique avecl'orifice de l'ampoule. Reposez le couvercle pare-poussière après avoir resserré le ressort del'ampoule et reconnecté le câble électrique.
9. Utilisez le bouchon de protection et le carton pour mettre au rebut l'ancienne ampoule.
10.Vérifiez le réglage adéquat du phare.
7. Poussez le ressort de l'ampoule
pour déposer l'ampoule du phare.
HGK5027HGK5026
G270A03O

6ENTRETIEN PAR VOS SOINS
34
!
G270B01GK-GUT
Feu combiné arrière (Sans haut-parleur grave)
1. Ouvrez le hayon arrière. HGK5037
(1)
(2)
(3)
AVERTISSEMENT:
Cette ampoule à halogène renferme un gaz sous pression. Elle risqued'éclater en cas de choc et de projeter des éclats de verre. Toujours porter des lunettes desécurité en cas de manipulation des ampoules. Lorsqu'elle est allumée, protéger l'ampoule contre l'abrasion,les éraflures et les liquides. N'allumer une ampoule que lorsqu'elle est montée dans le phare. Remplacer lephare s'il est endommagé ou fissuré. Garder les ampoules hors de portée des enfants et prendre la précautionde se débarrasser des ampoules grillée.
3. Enlevez l'écrou (8mm) avec une clé. HGK5042
HGK5041
2. Pour retirer le couvercle de la struc- ture du coffre à bagages arrière, tournez manuellement le bouton en sens inverse horaire.

6
ENTRETIEN PAR VOS SOINS
35

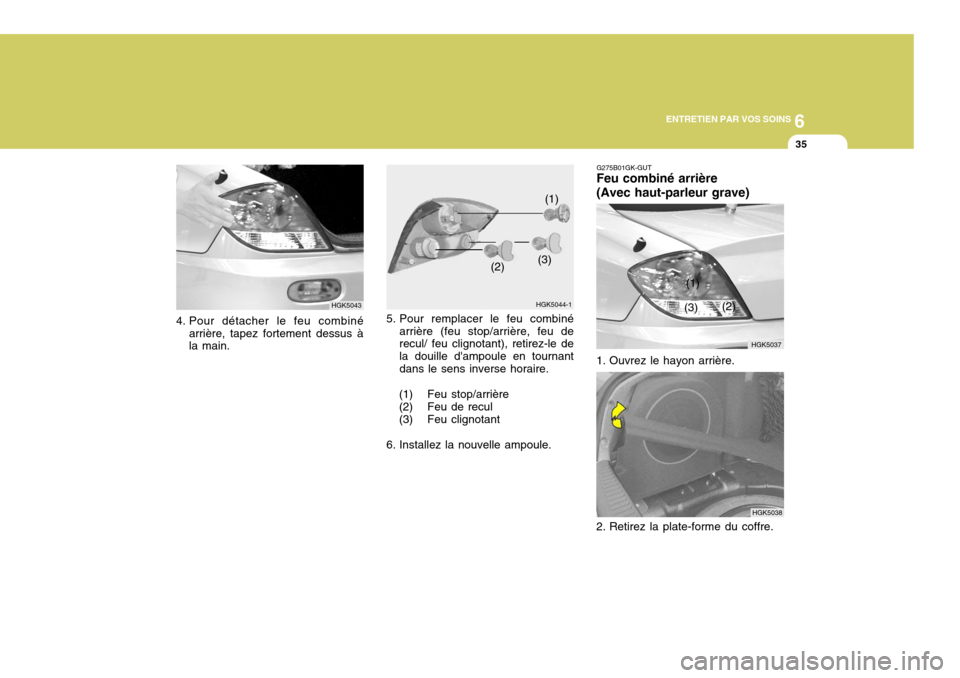

1. Ouvrez le hayon arrière.
HGK5038
G275B01GK-GUT
Feu combiné arrière (Avec haut-parleur grave)
HGK5037
(1)
(2)
(3)
2. Retirez la plate-forme du coffre.
5. Pour remplacer le feu combiné arrière (feu stop/arrière, feu de recul/ feu clignotant), retirez-le de la douille d'ampoule en tournantdans le sens inverse horaire.
(1) Feu stop/arrière
(2) Feu de recul
(3) Feu clignotant
6. Installez la nouvelle ampoule. HGK5044-1
(1)
(2) (3)4. Pour détacher le feu combiné
arrière, tapez fortement dessus à la main. HGK5043

6ENTRETIEN PAR VOS SOINS
36
HGK5039
HGK5040

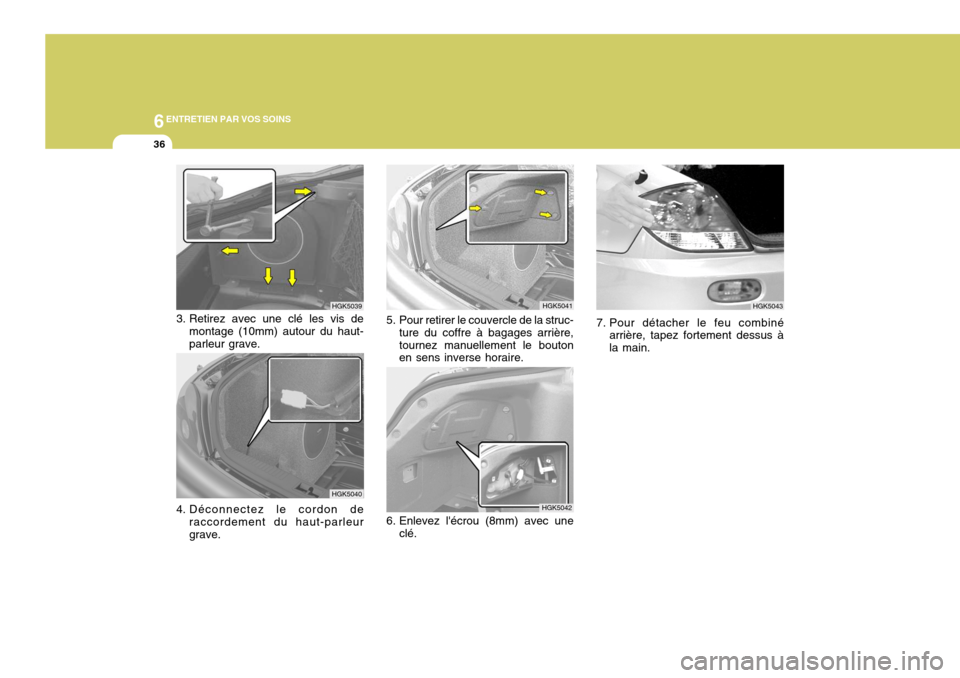

3. Retirez avec une clé les vis de
montage (10mm) autour du haut- parleur grave.
4. Déconnectez le cordon de raccordement du haut-parleur grave.HGK5041
5. Pour retirer le couvercle de la struc- ture du coffre à bagages arrière, tournez manuellement le bouton en sens inverse horaire.
HGK5042
6. Enlevez l'écrou (8mm) avec une clé. 7. Pour détacher le feu combiné
arrière, tapez fortement dessus à la main.HGK5043

6
ENTRETIEN PAR VOS SOINS
37
G270C01GK-AUT

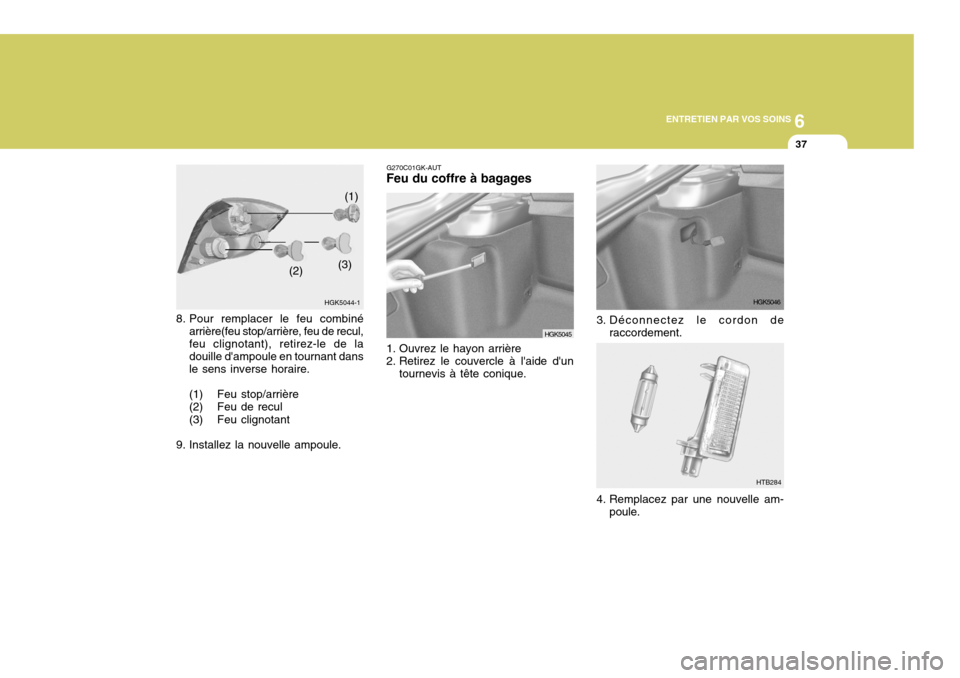

Feu du coffre à bagages
1. Ouvrez le hayon arrière
2. Retirez le couvercle à l'aide d'un
tournevis à tête conique.
HGK5045
HTB284
3. Déconnectez le cordon de
raccordement. HGK5046
HGK5044-1(1)
(2) (3)
8. Pour remplacer le feu combiné arrière(feu stop/arrière, feu de recul, feu clignotant), retirez-le de la douille d'ampoule en tournant dansle sens inverse horaire.
(1) Feu stop/arrière
(2) Feu de recul
(3) Feu clignotant
9. Installez la nouvelle ampoule.
4. Remplacez par une nouvelle am-poule.
