6ENTRETIEN PAR VOS SOINS
38
G270G01GK-GUT
Eclairage de cartes

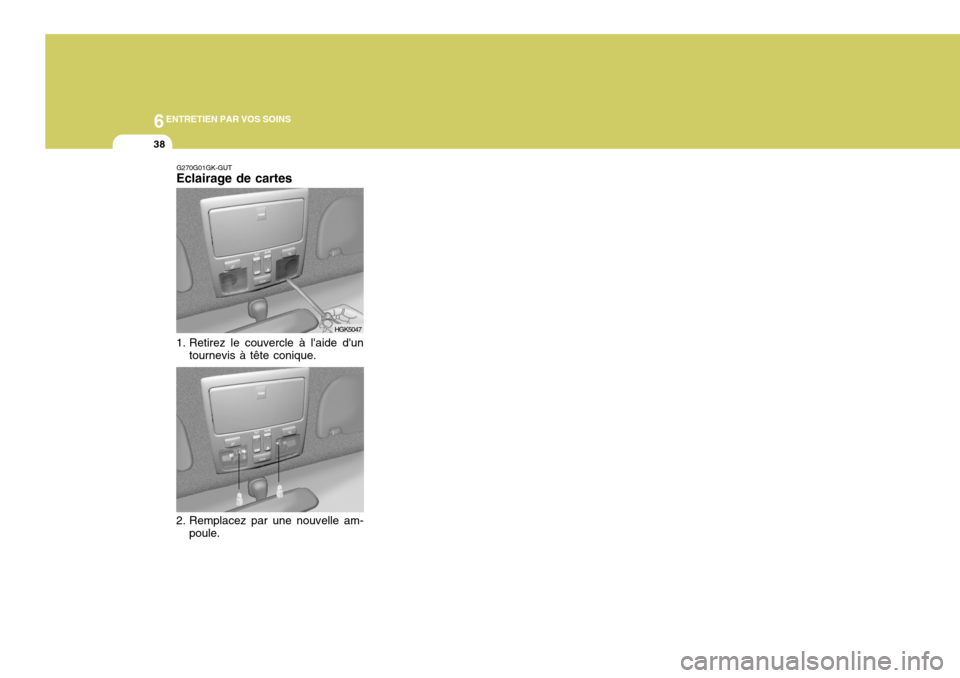

1. Retirez le couvercle à l'aide d'un
tournevis à tête conique.
2. Remplacez par une nouvelle am- poule.
HGK5047
HGK5048

6
ENTRETIEN PAR VOS SOINS
39

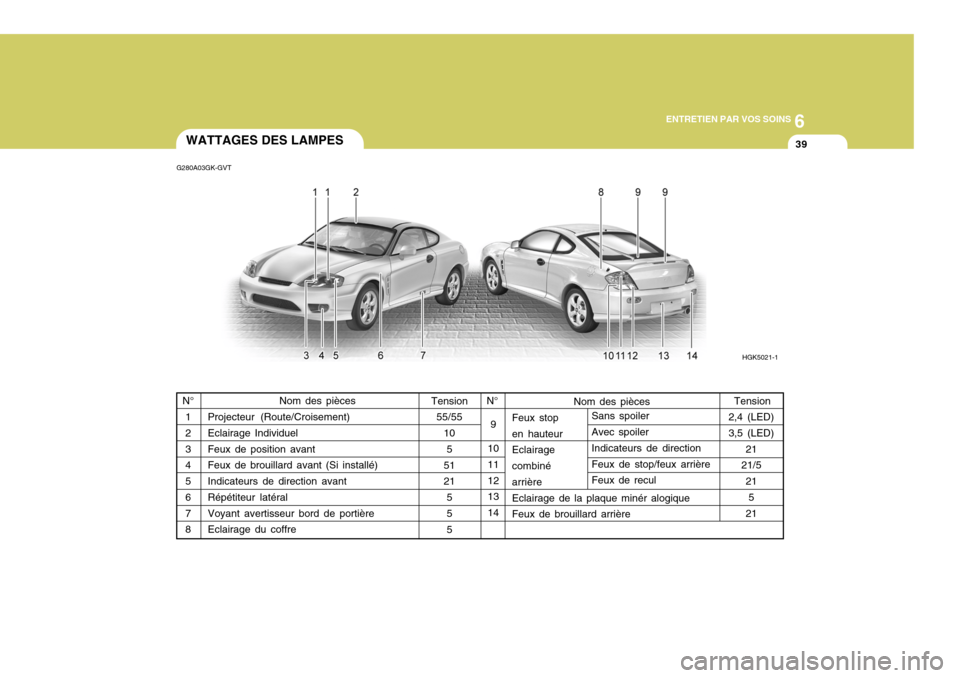

Nom des pièces
Feux stop en hauteur Eclairage combiné arrière Eclairage de la plaque minér alogique Feux de brouillard arrière
9
1011 12 13 14
Nom des pièces
Projecteur (Route/Croisement) Eclairage Individuel Feux de position avant Feux de brouillard avant (Si installé) Indicateurs de direction avant Répétiteur latéral Voyant avertisseur bord de portière Eclairage du coffre
WATTAGES DES LAMPES
Tension55/55
105
5121 55 5
G280A03GK-GVT
Tension
N°N°
1 2 3 4 5 6 7 8
HGK5021-1
2,4 (LED) 3,5 (LED) 21
21/5
215
21
Sans spoiler Avec spoiler Indicateurs de direction Feux de stop/feux arrière Feux de recul

6ENTRETIEN PAR VOS SOINS
40DESCRIPTION DU PANNEAU DE FUSIBLES
G200C02GK-GUT
Compartiment-moteur REMARQUE: Pas toutes les descriptions du panneau de fusibles contenues dans ce manuel ne s'appliquent à votre véhicule. Elles sont valables au moment de l'impression. Lorsque vous vérifiez la boîte à fusibles sur votre véhicule, reportez-vous à l'étiquette de la boîte à fusibles. HGK4005-1

6
ENTRETIEN PAR VOS SOINS
41
COMPOSANTS PROTEGES
Génératrice (1,6L/2,0L) Caisse BCM (Relais de feu arrière, connecteur de puissance, fusible (2,7,12,13,19,20,24)Relais du ventilateur de condensateur Relais du ventilateur de radiateur Relais de commande du moteur, relais de la pompe à carburant,relais de commande de la transmission automatique, Génératrice, ECM (1,6L/2 ,7L), PCM (2,0L)
Interrupteur d'allumage, relais de démarrageModule de commande ABS/ESP, connecteur de purge d'air ESPModule de commande ABS/ESP, connecteur de purge d'air ESP Relais de soufflante InjecteurSonde à oxygène, capteur de position de l'arbre à cames, actionneur de la commande de la vitesse de ralentiModule de commande DRLRelais de feu-brouillard avant TCM (2,7L), ECM (2,7L/1,6L) Relais d'avertisseur sonore, relais de climatiseurRelais de phare (phare-route)Relais de phare (phare-code)
COURANT
NOMINAL DU FUSIBLE
120A50A 30A30A 30A 30A 40A40A30A 15A 10A15A15A10A15A 15A 15A
DESCRIPTION
BATTBATT
COND RAD ECU
ANTIVOL ABS 1 ABS 2VENT
INJECTEUR SONDE
SECOURS
BROU ARR ECU
ADV CLIMAT
PHARE HAUT PHARE BAS

6ENTRETIEN PAR VOS SOINS
42
G200D02GK-GUT Panneau intérieur
HGK204-E

6
ENTRETIEN PAR VOS SOINS
43
DESCRIPTION IG COILAMP
B/UP LAMP
A/BAG IND A/BAG
HTD MIR
HAZARD
R/WIPER
TAIL-RH
F/WIPER
A/C SW
RR DEFOG
STOP
TAIL-LH
A/CON ECU
CLUSTER
ROOM LP
P/WINDOW T/GATE
IGN
RR FOG
C/LIGHT S/ROOF
S/HTR ABS
AUDIO
COMPOSANTS PROTEGES
Bobine d'allumage (1,6L/2,7L), rétroviseur chromé électronique AMP Contacteur du feu de recul, module de contrôle de croisière de l'interrupteur de gamme de boîte-pont, contacteur des feux-stop Combiné d'instruments (IND. AIRBAG) Module de commande SRS Système de désembuage de rétroviseur Relais signal de détresse Moteur d'essuie-glace arrière, relais d'essuie-glace intermittent arrière Feux arrière droit, feu de la boîte à gants Moteur d'essuie-glace avant, relais d'essuie-glace avantRelais de soufflante, moteur de soufflante Relais du système de désembuage Contacteur des feux-stop, relais d'avertisseur sonore du système anti-vol, relais d'escamotage/déploiement Feux arrière gauche Module de commande de climatiseur, relais de soufflante ECM, unité à jauges multiples, TCM, capteur de vitesse du véhicule Combiné d'instruments (alimentation), résistance de pré-excitation, module de commande DRL, génératrice Plafonnier, horloge, système audio, connecteur de liaison de données, unité à jauges multiples Relais du lève-vitre automatique Interrupteur du couvercle du coffre à bagages Capteur AQS, relais de phare, module de commande DRL Feu-brouillard arrière Allume-cigarettes, interrupteur de rétroviseur extérieur Toit ouvrant, relais de verrouillage/déverrouillage électrique de portes Chauffage de siège Module de commande ESP/ABS Système audio, horloge numérique
COURANT
NOMINAL DU FUSIBLE
20A20A 10A 10A 15A 10A 10A 15A 10A 20A 10A 30A 15A 10A 10A 10A 10A 10A 30A 15A 10A 10A 15A 15A 20A 10A 10A

SYSTEME ANTIPOLLUTION ...................................... 7-2
CONVERTISSEUR CATALYTIQUE ............................ 7-3
7
SYSTEME ANTIPOLLUTION
7

7SYSTEME ANTIPOLLUTION
2
SH010A1-FU (Si installé) Votre Hyundai est équipée d'un système antipollution. Il se compose des deux dispositifs suivants:
(1) Système de ventilation des gaz de
carter
(2) Système de réduction des
évaporations de gaz
(3) Système de recirculation des gaz d'échappement
Pour préserver le bon fonctionnement des dispositifs antipollution, il estrecommandé de faire inspecter et entretenir la voiture par un distributeur Hyundai agréé selon le programmed'entretien reproduit dans ce manuel. SYSTEME ANTIPOLLUTION
SH010C1-FU
2. SYSTEME DE REDUCTIONDES EVAPORATIONS DE GAZ (Si installé)
Le système de réduction des évaporations de gaz est conçu pourempêcher les vapeurs de carburant de s'échapper dans l'atmosphère. Récipient hermétique Quand le moteur est à l'arrêt, les vapeurs de carburant dégagées dans le réservoir sont absorbées et stockées dans le récipient. Quand lemoteur tourne, les vapeurs de carburant absorbées dans le récipient sont conduites dans le systèmed'induction via l'électrovanne de commande de purge.
SH010B1-FU
1. SYSTEME DE VENTILATION
DES GAZ DE CARTER
Le système de ventilation des gaz de carter sert à éviter la pollution atmosphérique occasionnée par les gaz produits dans le carter-moteur. Il s'agit d'un dispositif qui amène de l'air frais dans le carter par l'intermédiaire du filtre à air. A l'intérieur du carter, l'air frais semélange aux gaz de carter, qui sont ensuite envoyés dans le système d'induction par l'intermédiaire d'unclapet.
