CHAS
DIRECTION
Organisation de la dépose:1 Dépose du té inférieur2 Dépose du roulement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA DIRECTION
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque pas dese renverser. Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Phare
Guidon Se reporter à la section “GUIDON”.
Guide de durit de frein avant
Garde-boue avant
1 Support de raccord 1
2 Compteur de vitesse 1
3 Commutateur principal 1 Débrancher le fil du contacteur de démarreur.
4 Capuchon de colonne de direction 1
5 Ecrou de colonne de direction 1
6 Fourche avant 2 Se reporter à la section “FOURCHE AVANT”.
7Té supérieur 1
8 Ecrou crénelé de direction 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
9Té inférieur 1
12
LENKKOPF
Demontage-Arbeiten:
1 Untere Gabelbrücke demontieren
2 Lager demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
LENKKOPF DEMONTIEREN
WARNUNGDas Motorrad gegen Umfallen sichern. Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken
Scheinwerfer
Lenker Siehe unter “LENKER”.
Frontbremsschlauch-Führung
Vorderrad-Abdeckung
1 Leitungssteckerbügel 1
2 Tageskilometerzähler 1
3Zündschalter 1 Die Zündschalterleitung abtrennen.
4 Lenkkopfkappe 1
5 Lenkkopfmutter 1
6 Teleskopgabel 2 Siehe unter “TELESKOPGABEL”.
7Obere Gabelbrücke 1
8 Lenkerringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
9 Untere Gabelbrücke 1
12
DIRECTION
LENKKOPF

5 - 105
CHAS
STERZO
Portata dello smontaggio:1 Rimozione della staffa inferiore 2 Rimozione del cuscinetto
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DELLO STERZO
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci. Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
Faro
Manubrio Fare riferimento al paragrafo “MANUBRIO”.
Guida del tubo flessibile del freno anteriore
Parafango anteriore
1 Staffa accoppiatore 1
2 Contachilometri parziale 1
3 Interruttore principale 1 Scollegare il cavo dell’interruttore principale.
4 Tappo del cannotto di sterzo 1
5 Dado cannotto dello sterzo 1
6 Forcella anteriore 2 Fare riferimento al paragrafo “FORCELLA
ANTERIORE”.
7 Piastra superiore 1
8 Ghiera 1 Utilizzare l’utensile speciale.
Fare riferimento a “PUNTI DI RIMOZIONE”.
9 Piastra inferiore 1
12
STERZO

5 - 106
CHAS
DIRECCIÓN
Alcance de la extracción:
1 Extracción de la ménsula inferior
2 Extracción del cojinete
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA DIRECCIÓN
ADVERTENCIASujete firmemente el vehículo de forma que nohaya riesgo de que se caiga. Preparación para la extracción Sujete el vehículo colocando una base
apropiada debajo del motor.
Faro delantero
Manillar Consulte el apartado “MANILLAR”.
Guía del tubo del freno delantero
Guardapolvos delantero
1Ménsula del acoplador 1
2 Medidor de trayecto 1
3 Interruptor principal 1 Desconecte el cable del interruptor principal.
4 Tapa del eje de la dirección1
5 Tuerca del eje de la dirección1
6 Horquilla delantera 2 Consulte el apartado “HORQUILLA DELANTERA”.
7Ménsula superior 1
8 Tuerca anular de la dirección 1 Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
9Ménsula inferior 1
12
DIRECCIÓN

5 - 107
CHASSTEERING
Extent of removal Order Part name Q’ty Remarks
10 Ball race cover 1
11 Upper bearing 1
12 Lower bearing 1
Refer to “REMOVAL POINTS”.
13 Ball race 2
2

5 - 108
CHAS
ETAPES DE SERRAGE:
Serrer l’écrou crénelé de direction à un couple d’environ. 38 Nm (3,8 m  kg, 27 ft  lb)
Le desserrer d’un tour.
Le resserrer à un couple d’environ. 7 Nm (0,7 m  kg, 5,1 ft  lb) Organisation de la dépose Ordre Nom de pièce QtéRemarques
10 Couvercle de cage à billes 1
11 Roulement supérieur 1
12 Roulement inférieur 1
Se reporter à “POINTS DE DEPOSE”.
13 Cage à billes 2
2
ANZUGSREIHENFOLGE:
Lenkerringmutter mit 38 Nm (3,8 m  kg, 27 ft  lb) festziehen.
Um eine Umdrehung lockern.
Nochmals mit 7 Nm (0,7 m  kg, 5,1 ft  lb) festziehen. Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
10 Lagerschutzkappe 1
11 Oberes Lager 1
12 Unteres Lager 1
Siehe unter “AUSBAU”.
13 Laufring 2
2
DIRECTION
LENKKOPF

5 - 109
CHAS
OPERAZIONI DI SERRAGGIO:
Serrare la ghiera. 38 Nm (3,8 m  kg, 27 ft  lb)
Allentarla di un giro.
Riserrarla. 7 Nm (0,7 m  kg, 5,1 ft  lb) Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
10 Coperchio pista 1
11 Cuscinetto superiore 1
12 Cuscinetto inferiore 1
Fare riferimento a “PUNTI DI RIMOZIONE”.
13 Pista 2
2
STERZO

5 - 110
CHAS

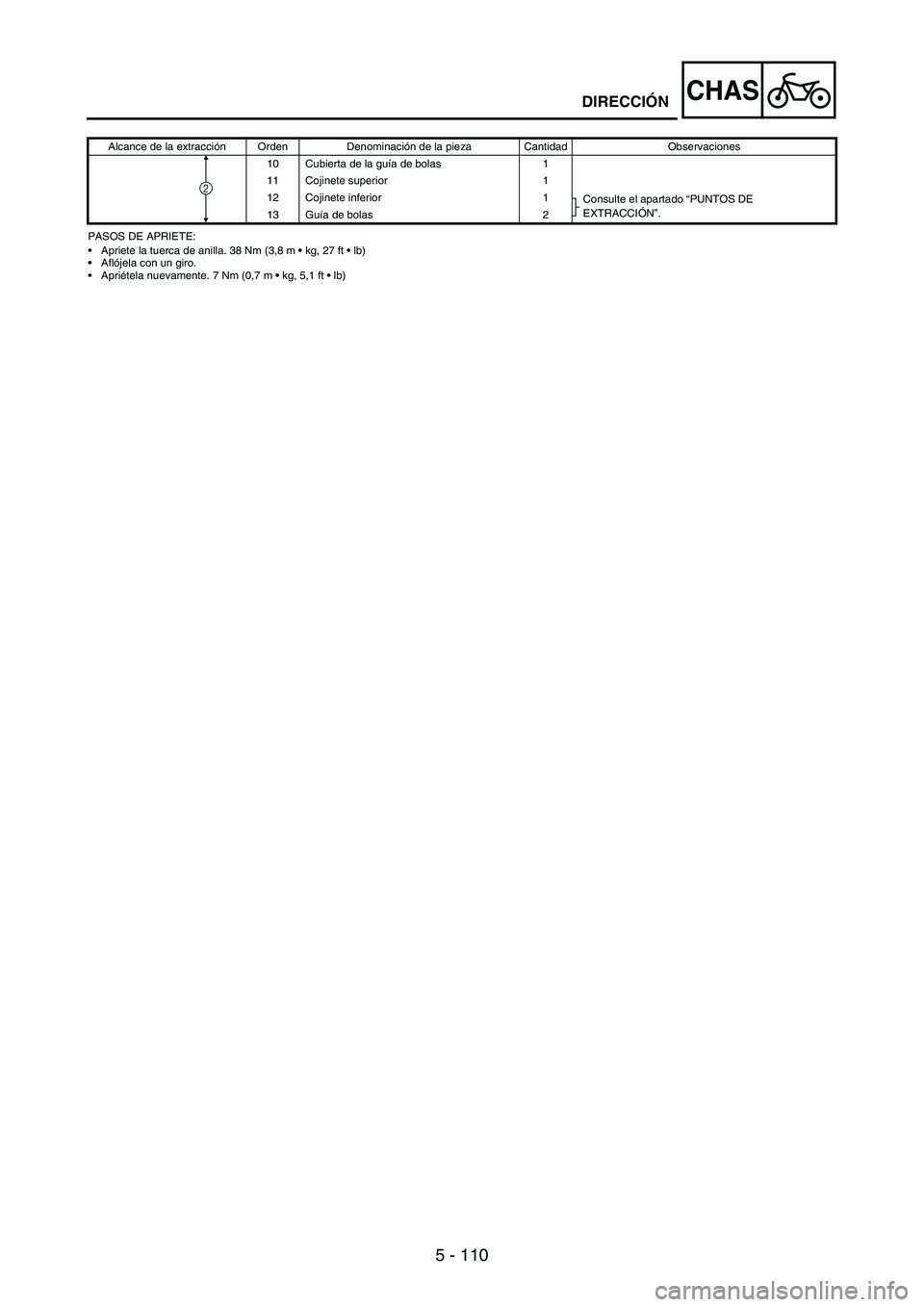

PASOS DE APRIETE:
Apriete la tuerca de anilla. 38 Nm (3,8 m  kg, 27 ft  lb)
Aflójela con un giro.
Apriétela nuevamente. 7 Nm (0,7 m  kg, 5,1 ft  lb) Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
10 Cubierta de la guía de bolas 1
11 Cojinete superior 1
12 Cojinete inferior 1
Consulte el apartado “PUNTOS DE
EXTRACCIÓN”.
13 Guía de bolas 2
2
DIRECCIÓN

5 - 111
CHASSTEERING
EC563000REMOVAL POINTS
Steering ring nut
1. Remove:
Steering ring nut
1
Use the steering nut wrench
2.
WARNING
Support the steering stem so that
it may not fall down.
Steering nut wrench:
YU-33975/90890-01403
Lower bearing
1. Remove:
Lower bearing
1
Use the floor chisel
2.
CAUTION:
Take care not to damage the steer-
ing shaft thread.
EC563400Ball race
1. Remove:
Ball race
1
Remove the ball race using
long rod
2 and the hammer.
EC564000INSPECTION
Steering stem
1. Inspect:
Steering stem
1
Bend/damage
→ Replace.
EC564101Bearing and ball race
1. Wash the bearings and ball
races with a solvent.
2. Inspect:
Bearing
1
Ball race
Pitting/damage
→ Replace
bearings and ball races as a
set.
Install the bearing in the ball
races. Spin the bearings by
hand. If the bearings hang up
or are not smooth in their oper-
ation in the ball races, replace
bearings and ball races as a
set.
POINTS DE DEPOSE
Ecrou crénelé de direction
1. Déposer:
Ecrou crénelé de direction 1
Utiliser la clé à ergots 2.
AVERTISSEMENT
Soutenir arbre de direction afin qu’il
ne tombe pas.
Clé à ergots:
YU-33975/90890-01403
Roulement inférieur
1. Déposer:
Roulement inférieur 1
Utiliser un burin 2.
ATTENTION:
Veiller à ne pas endommager le file-
tage de l’arbre de direction.
Cage à billes
1. Déposer:
Cage à billes 1
Enlever la cage à billes en utili-
sant une longue tige 2 et un mar-
teau.
CONTROLE
Colonne de direction
1. Contrôler:
Colonne de direction 1
Déformations/endommagement
→ Remplacer.
Roulement et cage à billes
1. Nettoyer les roulements et les cages
à billes dans du solvant.
2. Contrôler:
Roulement 1
Cage à billes
Piqûres/endommagements →
Remplacer les roulements et les
cages à billes.
Monter les billes dans les cages à
billes. Faire tourner les billes à la
main. Si les billes accrochent ou
ne tournent pas en douceur dans
les cages à billes, remplacer le jeu
complet de billes et de cages à
billes.
DIRECTION
