2003 YAMAHA WR 250F Notices Demploi (in French)

SPEC
2 - 26
CARACTERISTIQUES D’ENTRETIEN
Diamètre intérieur d’alésage d’axe de piston 16,002 à 16,013 mm
(0,6300 à 0,6304 in)16,043 mm
(0,6316 in)
Diamètre extérieur d’axe de piston 15,991 à 16,000 mm
(0,6296 à 0,6299 in)15,971 mm
(0,6288 in)
Segment:
Segment de feu:
Type Cylindrique ----
Dimensions (B × T) 0,90 × 2,75 mm (0,04 × 0,11 in) ----
Ecartement des becs (monté)0,15 à 0,25 mm (0,006 à 0,010 in) 0,50 mm
(0,020 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Ty p e F u s e lé----
Dimensions (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Ecartement des becs (monté)0,30 à 0,45 mm (0,012 à 0,018 in) 0,80 mm
(0,031 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Ecartement des becs (monté)0,10 à 0,40 mm (0,004 à 0,016 in) ----
Vilebrequin:
Largeur du vilebrequin “A”55,95 à 56,00 mm (2,203 à 2,205 in) ----
Limite de déflexion “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm (0,0059 à 0,0177 in) 0,50 mm
(0,02 in)
Déflexion de pied de bielle “F”0,4 à 1,0 mm (0,02 à 0,04 in) 2,0 mm
(0,08 in) Article Standard Limite
T
B
B
T
B
T

SPEC
2 - 27
CARACTERISTIQUES D’ENTRETIEN
Embrayage:
Epaisseur de disque de friction 2,9 à 3,1 mm (0,114 à 0,122 in) 2,7 mm
(0,106 in)
Quantité9 ----
Epaisseur de disque d’embrayage 1,1 à 1,3 mm (0,043 à 0,051 in) ----
Quantité8 ----
Limite de déformation ---- 0,1 mm
(0,004 in)
Longueur libre de ressort d’embrayage 37,0 mm (1,46 in) 36,0 mm
(1,42 in)
Quantité5 ----
Jeu de butée de cloche d’embrayage 0,10 à 0,35 mm (0,0039 à 0,0138 in) ----
Jeu radial de cloche d’embrayage 0,010 à 0,044 mm
(0,0004 à 0,0017 in)----
Méthode de débrayage Poussée interne, poussée par came ----
Sélecteur:
Ty p e d e sélecteur Tambour de came et barre de guidage ----
Limite de torsion de barre de guidage ---- 0,05 mm
(0,002 in)
Kick:
Ty p e K i c k e t mécanisme à rochet ----
Carburateur:
USAEUROPE, CDN, ZA,
AUS, NZ
Type/fabricant FCR-MX37/KEIHIN←
Marque d’identification 5UM1 00 5UM2 10
Gicleur principal (M.J) N°185 N°172
Gicleur d’air (M.A.J)ø2,0←
Aiguille (J.N) OBDVS-4 OBELP-4
Echancrure (C.A) 1,5←
Gicleur de ralenti (P.J) N°40←
Gicleur d’air de ralenti (P.A.J) N°75←
Sortie de ralenti (P.O)ø0,9←
Vis de richesse
(à titre d’exemple uniquement) (P.S)21-7/8
Dérivation (B.P)ø1,0←
Taille de siège de pointeau (V.S)ø3,8←
Gicleur de démarreur (G.S) N°72←
Gicleur de fuite (Acc.P) N°90←
Hauteur du flotteur (F.H) 8 mm (0,31 in)←
Ralenti du moteur 1.900 à 2.100 tr/mn←
Dépression à l’admission 26,7 à 32,0 kPa
(200 à 240 mmHg,
7,87 à 9,45 inHg)←
Jeu du levier de démarreur à chaud 3 à 6 mm
(0,12 à 0,24 in)← Article Standard Limite

SPEC
2 - 28
CARACTERISTIQUES D’ENTRETIEN
Système de graissage:
Type de filtre à huile Type de papier ----
Type de pompe à huile Trochoïde ----
Jeu en bout 0,12 mm ou moins
(0,0047 in ou moins)0,20 mm
(0,008 in)
Jeu latéral 0,09 à 0,17 mm (0,0035 à 0,0067 in) 0,24 mm
(0,009 in)
Jeu carter et rotor 0,03 à 0,10 mm (0,0012 à 0,0039 in) 0,17 mm
(0,0067 in)
Refroidissement:
Taille du faisceau radiateur
Largeur 117,8 mm (4,6 in) ----
Hauteur 220 mm (8,7 in) ----
Epaisseur 32 mm (1,26 in) ----
Pression d’ouverture du bouchon du radiateur 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacité du radiateur (totale) 0,6 L (0,53 Imp qt, 0,63 US qt) ----
Pompe à eau
Type Pompe centrifuge à simple effet ---- Article Standard Limite

SPEC
2 - 29
CARACTERISTIQUES D’ENTRETIEN
Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Bougie M10S × 1,0 1 13 1,3 9,4
Chapeau d’arbre à cames M6 × 1,0 10 10 1,0 7,2
Vis de plot borgne de culasse M12 × 1,0 1 37 3,7 27
Culasse (boulon prisonnier) M6 × 1,0 2 7 0,7 5,1
(boulon prisonnier) M8 × 1,25 1 15 1,5 11
(boulon) M9 × 1,25 4 38 3,8 27
(écrou) M6 × 1,0 2 10 1,0 7,2
Couvre culasse M6 × 1,0 2 10 1,0 7,2
Cylindre M6 × 1,0 1 10 1,0 7,2
Contre-poids de balancier M6 × 1,0 2 10 1,0 7,2
Arbre de balancier M14 × 1,0 1 50 5,0 36
Guide de chaîne de distribution (côté admission) M6 × 1,0 2 10 1,0 7,2
Tendeur de chaîne de distribution M6 × 1,0 2 10 1,0 7,2
Boulon capuchon de tendeur de chaîne de
distributionM6 × 1,0 1 7 0,7 5,1
Rotor M8 × 1,25 1 14 1,4 10
Bride de durit de radiateur M6 × 1,0 8 2 0,2 1,4
Boulon de vidange de refroidissement M6 × 1,0 1 10 1,0 7,2
Carter de pompe à eau M6 × 1,0 4 10 1,0 7,2
Radiateur M6 × 1,0 6 10 1,0 7,2
Garde de radiateur M6 × 1,0 2 10 1,0 7,2
Tuyau de radiateur M6 × 1,0 1 10 1,0 7,2
Couvercle de la pompe à huile M4 × 0,7 1 2 0,2 1,4
Pompe à huile M6 × 1,0 3 10 1,0 7,2
Boulon de vidange d’élément du filtre à huile M6 × 1,0 1 10 1,0 7,2
Couvercle d’élément du filtre à huile M6 × 1,0 2 10 1,0 7,2
Crépine d’huile M6 × 1,0 2 10 1,0 7,2
Tuyau d’arrivée d’huile 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Durit d’huile M6 × 1,0 2 10 1,0 7,2
Bride de la durit d’huile—220,21,4
Crépine d’huile et cadre M14 × 1,5 1 70 7,0 50
Bride de conduit d’admission M4 × 0,7 2 3 0,3 2,2
Bride de raccord du filtre à air M6 × 1,0 1 3 0,3 2,2
Câble de gaz (sortie) M6 × 1,0 1 4 0,4 2,9
Câble de gaz (entrée) M12 × 1,0 1 11 1,1 8,0
Cache du logement des câbles des gaz M5 × 0,8 2 4 0,4 2,9
Plongeur de démarreur à chaud M12 × 1,0 1 2 0,2 1,4
Carter de filtre à air M6 × 1,0 2 8 0,8 5,8
Conduit d’admission d’air et boîtier de filtre à air M5 × 0,8 1 4 0,4 2,9
Tuyau d’échappement (écrou) M8 × 1,25 1 13 1,3 9,4
(boulon) M8 × 1,25 1 24 2,4 17
Protection du tuyau d’échappement M6 × 1,0 3 10 1,0 7,2

SPEC
2 - 30
CARACTERISTIQUES D’ENTRETIEN
N.B.:
Le couple de serrage des pièces marquées doit être vérifié après le rodage ou avant chaque course. Silencieux M8 × 1,25 2 35 3,5 25
Bride du silencieux M8 × 1,25 1 19 1,9 13
Pare- étincelles (USA) M6 × 1,0 3 10 1,0 7,2
Tuyau d’extrémité de silencieux (USA) M6 × 1,0 1 10 1,0 7,2
Carter M6 × 1,0 11 12 1,2 8,7
Butoir de roulement de demi-carter M6 × 1,0 11 10 1,0 7,2
Butoir de roulement de demi-carter (vilebrequin) M6 × 1,0 4 10 1,0 7,2
Demi-carter moteur gauche M6 × 1,0 8 10 1,0 7,2
Carter de pignon de ralenti (démarreur) M6 × 1,0 3 10 1,0 7,2
Plaque de pignon de ralenti M6 × 1,0 2 10 1,0 7,2
Demi-carter moteur droit M6 × 1,0 8 10 1,0 7,2
Couvercle d’embrayage M6 × 1,0 7 10 1,0 7,2
Boulon de vidange de l’huile du carter moteur M10 × 1,25 1 20 2,0 14
Cache de pignon de chaîne de transmission M6 × 1,0 2 8 0,8 5,8
Guide de rochet d’arbre de kick M6 × 1,0 2 12 1,2 8,7
Pédale de kick M8 × 1,25 1 33 3,3 24
Rochet de démarrage M6 × 1,0 6 16 1,6 11
Pignon primaire M18 × 1,0 1 75 7,5 54
Ressort d’embrayage M6 × 1,0 5 8 0,8 5,8
Noix d’embrayage M16 × 1,0 1 60 6,0 43
Arbre de levier de pression M6 × 1,0 1 10 1,0 7,2
Pignon de chaîne M18 × 1,0 1 75 7,5 54
Butoir de bague d’étanchéité de l’arbre menéM6 × 1,0 2 10 1,0 7,2
Barillet M8 × 1,25 1 30 3,0 22
Guide de sélecteur M6 × 1,0 2 10 1,0 7,2
Levier de butéeM6 × 1,0 1 10 1,0 7,2
Sélecteur M6 × 1,0 1 12 1,2 8,7 Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb

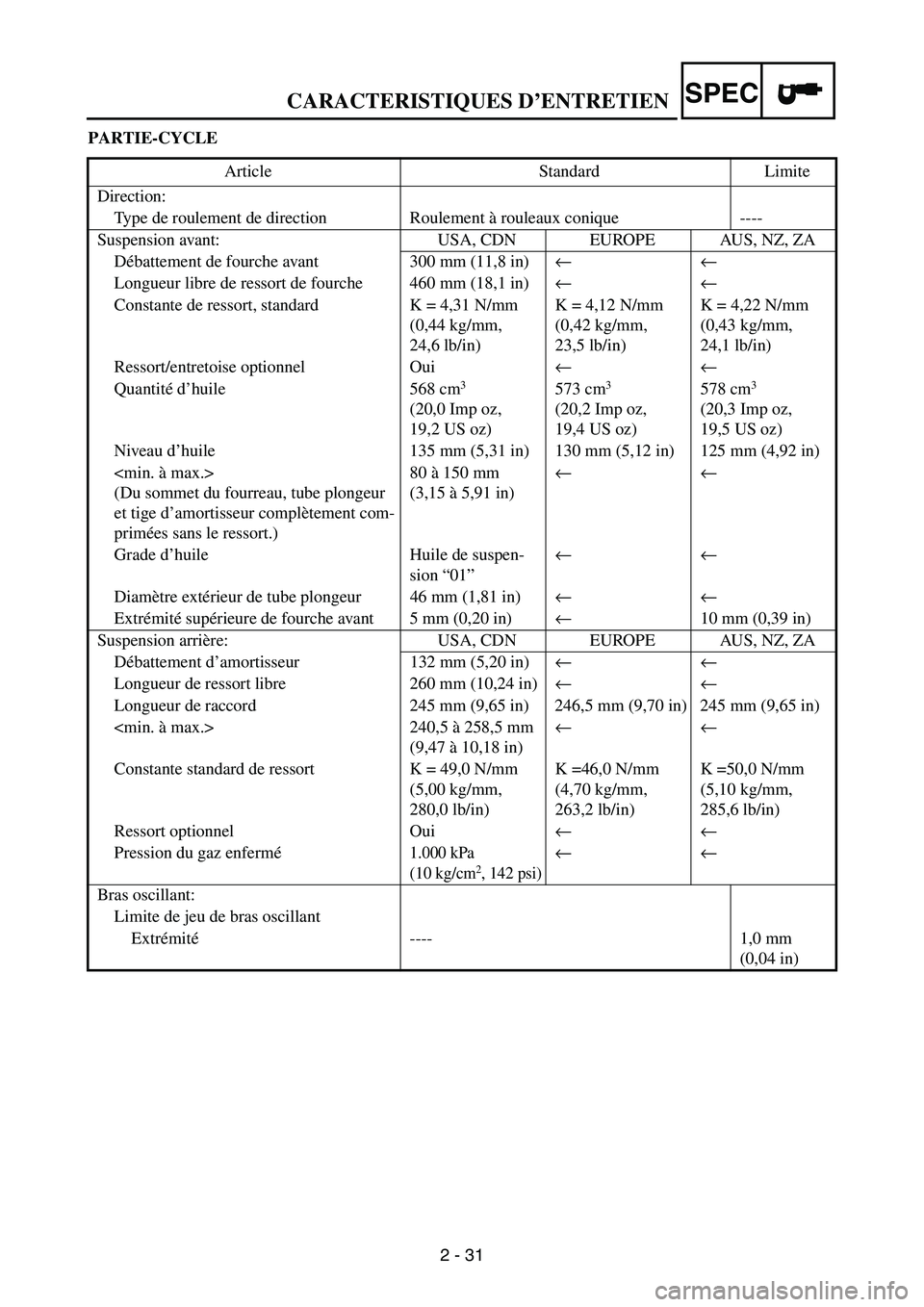

SPEC
2 - 31
CARACTERISTIQUES D’ENTRETIEN
PARTIE-CYCLE
Article Standard Limite
Direction:
Type de roulement de direction Roulement à rouleaux conique ----
Suspension avant: USA, CDN EUROPE AUS, NZ, ZA
Débattement de fourche avant 300 mm (11,8 in)←←
Longueur libre de ressort de fourche 460 mm (18,1 in)←←
Constante de ressort, standard K = 4,31 N/mm
(0,44 kg/mm,
24,6 lb/in)K = 4,12 N/mm
(0,42 kg/mm,
23,5 lb/in)K = 4,22 N/mm
(0,43 kg/mm,
24,1 lb/in)
Ressort/entretoise optionnel Oui←←
Quantité d’huile 568 cm
3
(20,0 Imp oz,
19,2 US oz) 573 cm3
(20,2 Imp oz,
19,4 US oz)578 cm3
(20,3 Imp oz,
19,5 US oz)
Niveau d’huile 135 mm (5,31 in) 130 mm (5,12 in) 125 mm (4,92 in)

(Du sommet du fourreau, tube plongeur
et tige d’amortisseur complètement com-
primées sans le ressort.)80 à 150 mm
(3,15 à 5,91 in)←←
Grade d’huile Huile de suspen-
sion “01”←←
Diamètre extérieur de tube plongeur 46 mm (1,81 in)←←
Extrémité supérieure de fourche avant 5 mm (0,20 in)←10 mm (0,39 in)
Suspension arrière: USA, CDN EUROPE AUS, NZ, ZA
Débattement d’amortisseur 132 mm (5,20 in)←←
Longueur de ressort libre 260 mm (10,24 in)←←
Longueur de raccord 245 mm (9,65 in) 246,5 mm (9,70 in) 245 mm (9,65 in)
240,5 à 258,5 mm
(9,47 à 10,18 in)←←
Constante standard de ressort K = 49,0 N/mm
(5,00 kg/mm,
280,0 lb/in)K =46,0 N/mm
(4,70 kg/mm,
263,2 lb/in)K =50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)
Ressort optionnel Oui←←
Pression du gaz enfermé
1.000 kPa
(10 kg/cm2, 142 psi)
←←
Bras oscillant:
Limite de jeu de bras oscillant
Extrémité---- 1,0 mm
(0,04 in)

SPEC
2 - 32
CARACTERISTIQUES D’ENTRETIEN
Roue: USA, CDN, ZA EUROPE, AUS, NZ
Type de roue avant Roue à rayons←----
Type de roue arrière Roue à rayons←----
Taille/matériau de jante avant
21 × 1,60/aluminum←----
Taille/matériau de jante arrière
18 × 1,85/aluminum 18 × 2,15/aluminum----
Limite de voile de jante:
Radial ---- ---- 2,0 mm
(0,08 in)
Latéral ---- ---- 2,0 mm
(0,08 in)
Chaîne de transmission:
Type/fabricant DID520VM/DAIDO ----
Nombre de maillons 113 maillons + attache ----
Flèche de la chaîne 40 à 50 mm (1,6 à 2,0 in) ----
Longueur de chaîne (10 maillons) ---- 150,1 mm
(5,91 in)
Frein à disque avant:
Diamètre extérieur × épaisseur 250 × 3,0 mm (9,84 × 0,12 in)
250 × 2,5 mm
(9,84
× 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Diamètre intérieur de maître-cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur de cylindre d’étrier 27,0 mm (1,063 in) × 2 ----
Type de liquide de frein DOT n°4 ----
Frein à disque arrière:
Diamètre extérieur × épaisseur 245 × 4,0 mm (9,65 × 0,16 in)
245 × 3,5 mm
(9,65
× 0,14 in)
Limite de flèche ---- 0,15 mm
(0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Diamètre intérieur de maître-cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur de cylindre d’étrier 25,4 mm (1,000 in) × 1 ----
Type de liquide de frein DOT n°4 ----
Levier de frein et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(hauteur en dessus du sommet du repose-
pied)5 mm (0,20 in) ----
Jeu de levier d’embrayage (au pivot du
levier)8 à 13 mm (0,31 à 0,51 in) ----
Jeu à la poignée d’accélération 3 à 5 mm (0,12 à 0,20 in) ---- Article Standard Limite

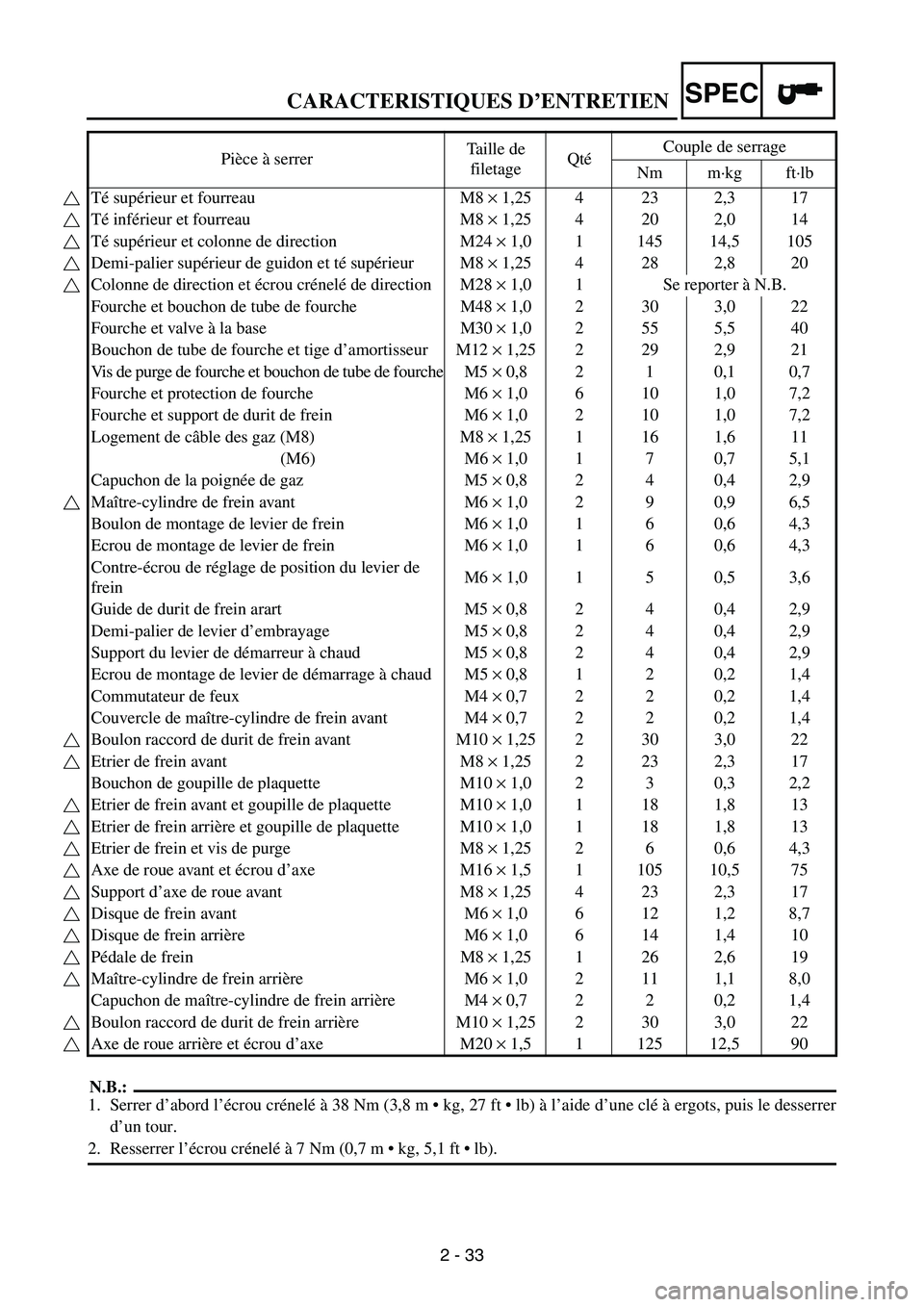

SPEC
2 - 33
CARACTERISTIQUES D’ENTRETIEN
N.B.:
1. Serrer d’abord l’écrou crénelé à 38 Nm (3,8 m  kg, 27 ft  lb) à l’aide d’une clé à ergots, puis le desserrer
d’un tour.
2. Resserrer l’écrou crénelé à 7 Nm (0,7 m  kg, 5,1 ft  lb). Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Té supérieur et fourreau M8 × 1,25 4 23 2,3 17
Té inférieur et fourreau M8 × 1,25 4 20 2,0 14
Té supérieur et colonne de direction M24 × 1,0 1 145 14,5 105
Demi-palier supérieur de guidon et té supérieur M8 × 1,25 4 28 2,8 20
Colonne de direction et écrou crénelé de direction M28 × 1,0 1 Se reporter à N.B.
Fourche et bouchon de tube de fourche M48 × 1,0 2 30 3,0 22
Fourche et valve à la base M30 × 1,0 2 55 5,5 40
Bouchon de tube de fourche et tige d’amortisseur M12 × 1,25 2 29 2,9 21
Vis de purge de fourche et bouchon de tube de fourche M5 × 0,8 2 1 0,1 0,7
Fourche et protection de fourche M6 × 1,0 6 10 1,0 7,2
Fourche et support de durit de frein M6 × 1,0 2 10 1,0 7,2
Logement de câble des gaz (M8) M8 × 1,25 1 16 1,6 11
(M6) M6 × 1,0 1 7 0,7 5,1
Capuchon de la poignée de gaz M5 × 0,8 2 4 0,4 2,9
Maître-cylindre de frein avant M6 × 1,0 2 9 0,9 6,5
Boulon de montage de levier de frein M6 × 1,0 1 6 0,6 4,3
Ecrou de montage de levier de frein M6 × 1,0 1 6 0,6 4,3
Contre-écrou de réglage de position du levier de
freinM6 × 1,0 1 5 0,5 3,6
Guide de durit de frein arart M5 × 0,8 2 4 0,4 2,9
Demi-palier de levier d’embrayage M5 × 0,8 2 4 0,4 2,9
Support du levier de démarreur à chaud M5 × 0,8 2 4 0,4 2,9
Ecrou de montage de levier de démarrage à chaud M5 × 0,8 1 2 0,2 1,4
Commutateur de feux M4 × 0,7 2 2 0,2 1,4
Couvercle de maître-cylindre de frein avant M4 × 0,7 2 2 0,2 1,4
Boulon raccord de durit de frein avant M10 × 1,25 2 30 3,0 22
Etrier de frein avant M8 × 1,25 2 23 2,3 17
Bouchon de goupille de plaquette M10 × 1,0 2 3 0,3 2,2
Etrier de frein avant et goupille de plaquette M10 × 1,0 1 18 1,8 13
Etrier de frein arrière et goupille de plaquette M10 × 1,0 1 18 1,8 13
Etrier de frein et vis de purge M8 × 1,25 2 6 0,6 4,3
Axe de roue avant et écrou d’axe M16 × 1,5 1 105 10,5 75
Support d’axe de roue avant M8 × 1,25 4 23 2,3 17
Disque de frein avant M6 × 1,0 6 12 1,2 8,7
Disque de frein arrière M6 × 1,0 6 14 1,4 10
Pédale de frein M8 × 1,25 1 26 2,6 19
Maître-cylindre de frein arrière M6 × 1,0 2 11 1,1 8,0
Capuchon de maître-cylindre de frein arrière M4 × 0,7 2 2 0,2 1,4
Boulon raccord de durit de frein arrière M10 × 1,25 2 30 3,0 22
Axe de roue arrière et écrou d’axe M20 × 1,5 1 125 12,5 90
