2003 Hyundai Getz Manuale del proprietario (in Italian)

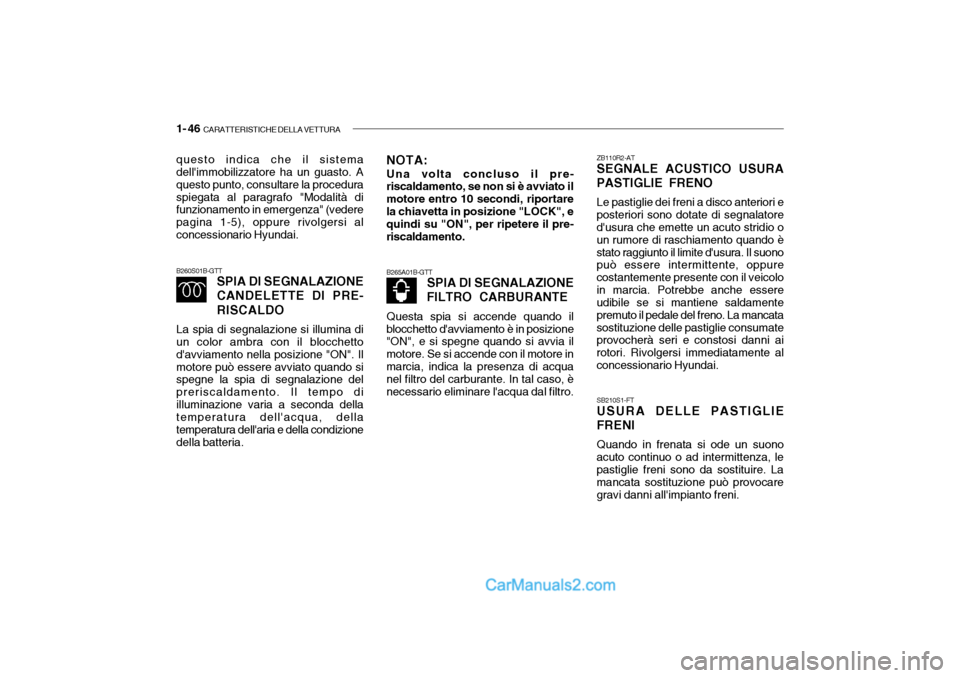

1- 46 CARATTERISTICHE DELLA VETTURA
B265A01B-GTT
SPIA DI SEGNALAZIONE
FILTRO CARBURANTE
Questa spia si accende quando il
blocchetto d'avviamento è in posizione "ON", e si spegne quando si avvia il motore. Se si accende con il motore inmarcia, indica la presenza di acqua nel filtro del carburante. In tal caso, è necessario eliminare l'acqua dal filtro. SB210S1-FT USURA DELLE PASTIGLIE
FRENI
Quando in frenata si ode un suono
acuto continuo o ad intermittenza, lepastiglie freni sono da sostituire. La mancata sostituzione può provocaregravi danni all'impianto freni. ZB110R2-AT SEGNALE ACUSTICO USURA
PASTIGLIE FRENO
Le pastiglie dei freni a disco anteriori e
posteriori sono dotate di segnalatored'usura che emette un acuto stridio o un rumore di raschiamento quando èstato raggiunto il limite d'usura. Il suono può essere intermittente, oppure costantemente presente con il veicoloin marcia. Potrebbe anche essere udibile se si mantiene saldamente premuto il pedale del freno. La mancatasostituzione delle pastiglie consumate provocherà seri e constosi danni ai rotori. Rivolgersi immediatamente alconcessionario Hyundai.B260S01B-GTT SPIA DI SEGNALAZIONE CANDELETTE DI PRE- RISCALDO
La spia di segnalazione si illumina di un color ambra con il blocchetto d'avviamento nella posizione "ON". Ilmotore può essere avviato quando si spegne la spia di segnalazione del preriscaldamento. Il tempo diilluminazione varia a seconda della temperatura dell'acqua, della temperatura dell'aria e della condizionedella batteria.
questo indica che il sistema dell'immobilizzatore ha un guasto. A questo punto, consultare la proceduraspiegata al paragrafo "Modalità di funzionamento in emergenza" (vedere pagina 1-5), oppure rivolgersi alconcessionario Hyundai. NOTA: Una volta concluso il pre-
riscaldamento, se non si è avviato il motore entro 10 secondi, riportarela chiavetta in posizione "LOCK", e quindi su "ON", per ripetere il pre- riscaldamento.

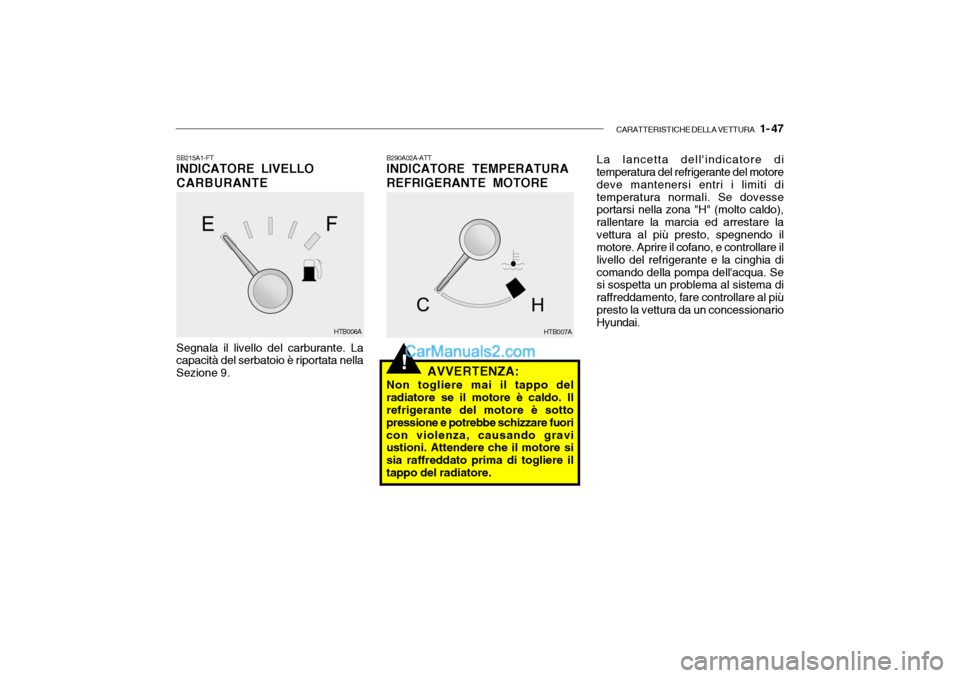

CARATTERISTICHE DELLA VETTURA 1- 47
!
Segnala il livello del carburante. La capacità del serbatoio è riportata nella Sezione 9.
SB215A1-FT INDICATORE LIVELLO CARBURANTE
AVVERTENZA:
Non togliere mai il tappo del
radiatore se il motore è caldo. Il refrigerante del motore è sotto pressione e potrebbe schizzare fuoricon violenza, causando gravi ustioni. Attendere che il motore si sia raffreddato prima di togliere iltappo del radiatore. B290A02A-ATT INDICATORE TEMPERATURA REFRIGERANTE MOTORE
La lancetta dell'indicatore di temperatura del refrigerante del motore deve mantenersi entri i limiti ditemperatura normali. Se dovesse portarsi nella zona "H" (molto caldo), rallentare la marcia ed arrestare lavettura al più presto, spegnendo il motore. Aprire il cofano, e controllare il livello del refrigerante e la cinghia dicomando della pompa dell'acqua. Se si sospetta un problema al sistema di raffreddamento, fare controllare al piùpresto la vettura da un concessionario Hyundai.
HTB006AHTB007A

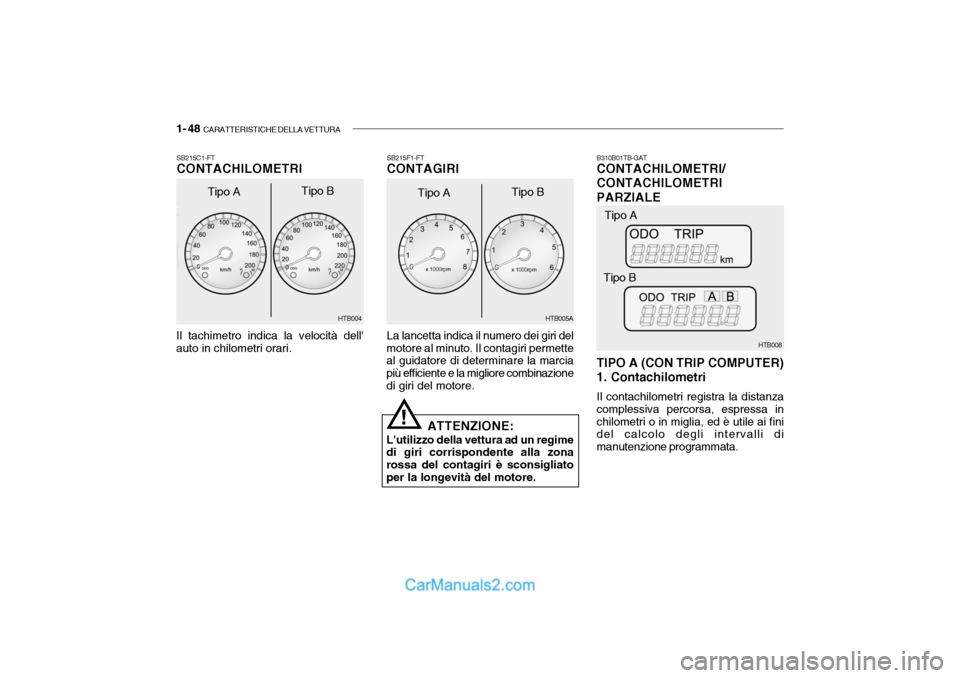

1- 48 CARATTERISTICHE DELLA VETTURA
La lancetta indica il numero dei giri del
motore al minuto. Il contagiri permette al guidatore di determinare la marcia più efficiente e la migliore combinazionedi giri del motore. SB215F1-FT CONTAGIRI
SB215C1-FTCONTACHILOMETRI
HTB004HTB005A
Tipo A
Tipo B
Il tachimetro indica la velocità dell' auto in chilometri orari. ATTENZIONE:
L'utilizzo della vettura ad un regime
di giri corrispondente alla zonarossa del contagiri è sconsigliatoper la longevità del motore.
!
B310B01TB-GAT CONTACHILOMETRI/ CONTACHILOMETRIPARZIALE TIPO A (CON TRIP COMPUTER) 1. Contachilometri Il contachilometri registra la distanza complessiva percorsa, espressa inchilometri o in miglia, ed è utile ai fini del calcolo degli intervalli di manutenzione programmata. HTB008
Tipo A
Tipo B
Tipo A Tipo B

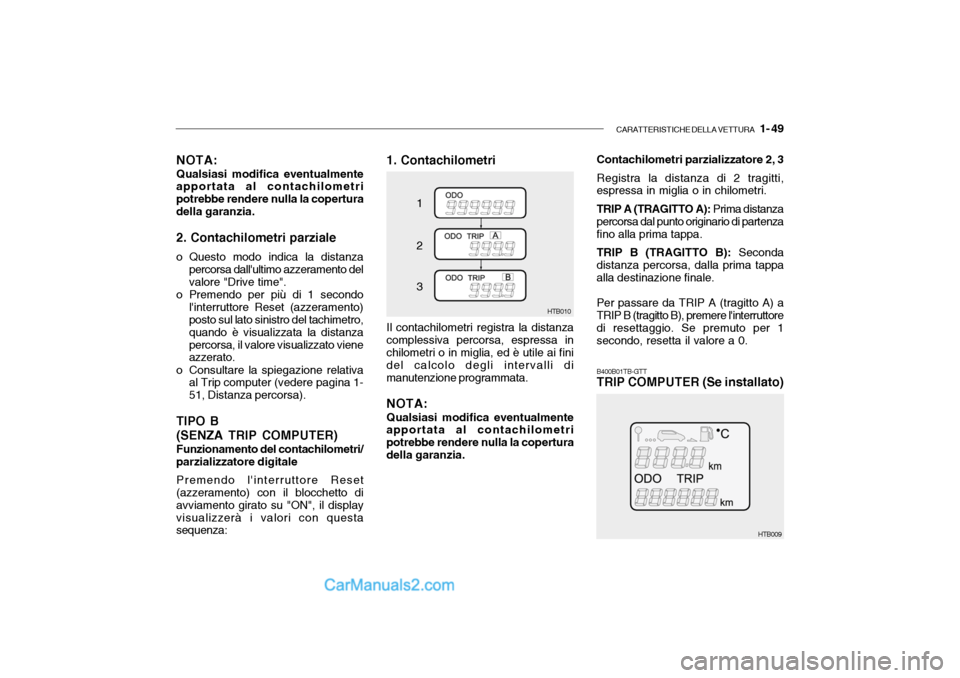

CARATTERISTICHE DELLA VETTURA 1- 49
NOTA: Qualsiasi modifica eventualmente
apportata al contachilometri potrebbe rendere nulla la coperturadella garanzia.
2. Contachilometri parziale
o Questo modo indica la distanza percorsa dall'ultimo azzeramento del valore "Drive time".
o Premendo per più di 1 secondo l'interruttore Reset (azzeramento)posto sul lato sinistro del tachimetro, quando è visualizzata la distanzapercorsa, il valore visualizzato viene azzerato.
o Consultare la spiegazione relativa al Trip computer (vedere pagina 1- 51, Distanza percorsa).
TIPO B (SENZA TRIP COMPUTER) Funzionamento del contachilometri/
parzializzatore digitale
Premendo l'interruttore Reset
(azzeramento) con il blocchetto di avviamento girato su "ON", il displayvisualizzerà i valori con questa sequenza: HTB010
1
2 3
1. Contachilometri Il contachilometri registra la distanza
complessiva percorsa, espressa in chilometri o in miglia, ed è utile ai fini del calcolo degli intervalli dimanutenzione programmata.
NOTA: Qualsiasi modifica eventualmente
apportata al contachilometri potrebbe rendere nulla la coperturadella garanzia. Contachilometri parzializzatore 2, 3 Registra la distanza di 2 tragitti, espressa in miglia o in chilometri. TRIP A (TRAGITTO A):
Prima distanza
percorsa dal punto originario di partenza fino alla prima tappa. TRIP B (TRAGITTO B): Seconda
distanza percorsa, dalla prima tappa alla destinazione finale. Per passare da TRIP A (tragitto A) a TRIP B (tragitto B), premere l'interruttore di resettaggio. Se premuto per 1 secondo, resetta il valore a 0.
HTB009
B400B01TB-GTT TRIP COMPUTER (Se installato)

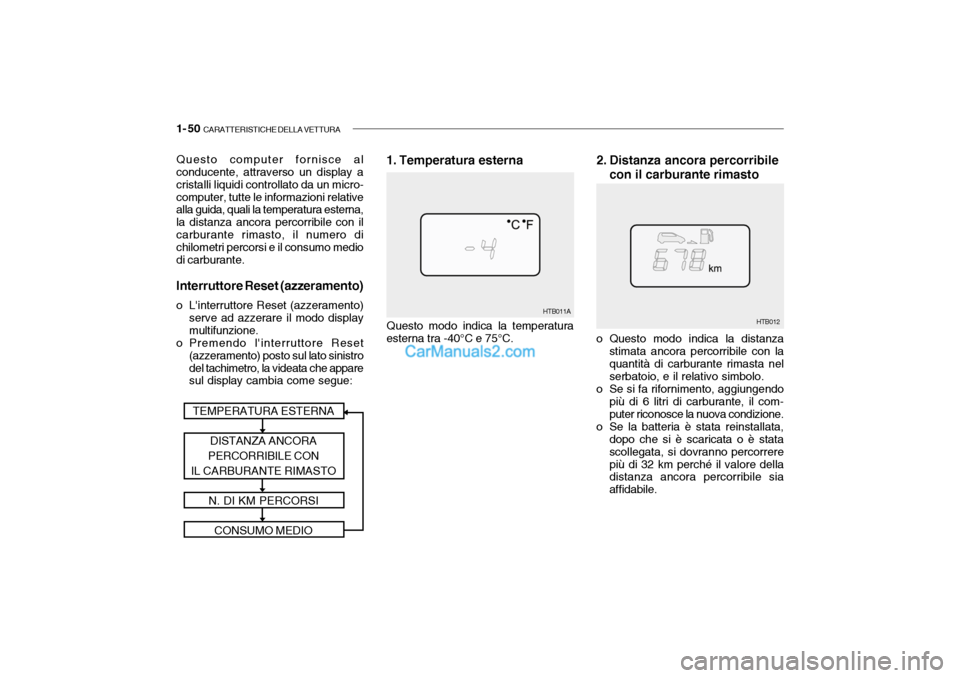

1- 50 CARATTERISTICHE DELLA VETTURA
o Questo modo indica la distanza
stimata ancora percorribile con la quantità di carburante rimasta nel serbatoio, e il relativo simbolo.
o Se si fa rifornimento, aggiungendo più di 6 litri di carburante, il com-puter riconosce la nuova condizione.
o Se la batteria è stata reinstallata, dopo che si è scaricata o è stata scollegata, si dovranno percorrerepiù di 32 km perché il valore della distanza ancora percorribile sia affidabile.
Questo computer fornisce al conducente, attraverso un display a cristalli liquidi controllato da un micro-computer, tutte le informazioni relative alla guida, quali la temperatura esterna, la distanza ancora percorribile con ilcarburante rimasto, il numero di chilometri percorsi e il consumo medio di carburante. Interruttore Reset (azzeramento)
o L'interruttore Reset (azzeramento)
serve ad azzerare il modo display multifunzione.
o Premendo l'interruttore Reset
(azzeramento) posto sul lato sinistrodel tachimetro, la videata che appare sul display cambia come segue: HTB012
1. Temperatura esterna
TEMPERATURA ESTERNA DISTANZA ANCORA
PERCORRIBILE CON
IL CARBURANTE RIMASTO
N. DI KM PERCORSICONSUMO MEDIO
Questo modo indica la temperatura
esterna tra -40°C e 75°C. HTB011A
2. Distanza ancora percorribile
con il carburante rimasto

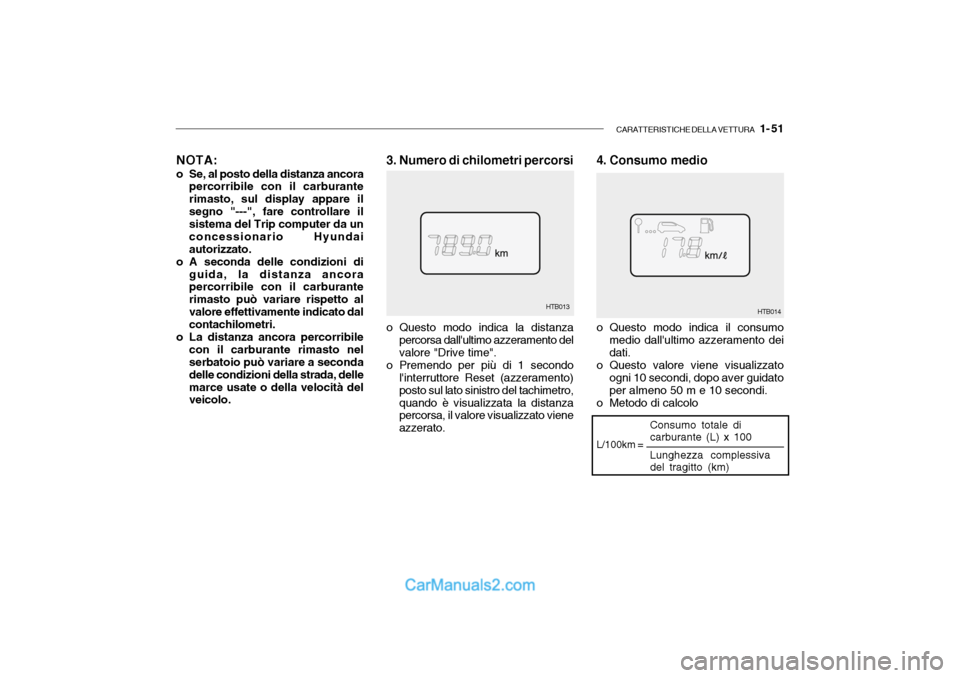

CARATTERISTICHE DELLA VETTURA 1- 51
Consumo totale di carburante (L) x 100 Lunghezza complessiva del tragitto (km)
3. Numero di chilometri percorsi
HTB013 HTB014
L/100km =
o Questo modo indica la distanza percorsa dall'ultimo azzeramento del valore "Drive time".
o Premendo per più di 1 secondo l'interruttore Reset (azzeramento) posto sul lato sinistro del tachimetro,quando è visualizzata la distanza percorsa, il valore visualizzato viene azzerato.
NOTA:
o Se, al posto della distanza ancora percorribile con il carburanterimasto, sul display appare ilsegno "---", fare controllare il sistema del Trip computer da un concessionario Hyundaiautorizzato.
o A seconda delle condizioni di guida, la distanza ancora percorribile con il carburante rimasto può variare rispetto alvalore effettivamente indicato dal contachilometri.
o La distanza ancora percorribile con il carburante rimasto nelserbatoio può variare a seconda delle condizioni della strada, dellemarce usate o della velocità del veicolo. 4. Consumo medio
o Questo modo indica il consumo
medio dall'ultimo azzeramento dei dati.
o Questo valore viene visualizzato ogni 10 secondi, dopo aver guidato per almeno 50 m e 10 secondi.
o Metodo di calcolo

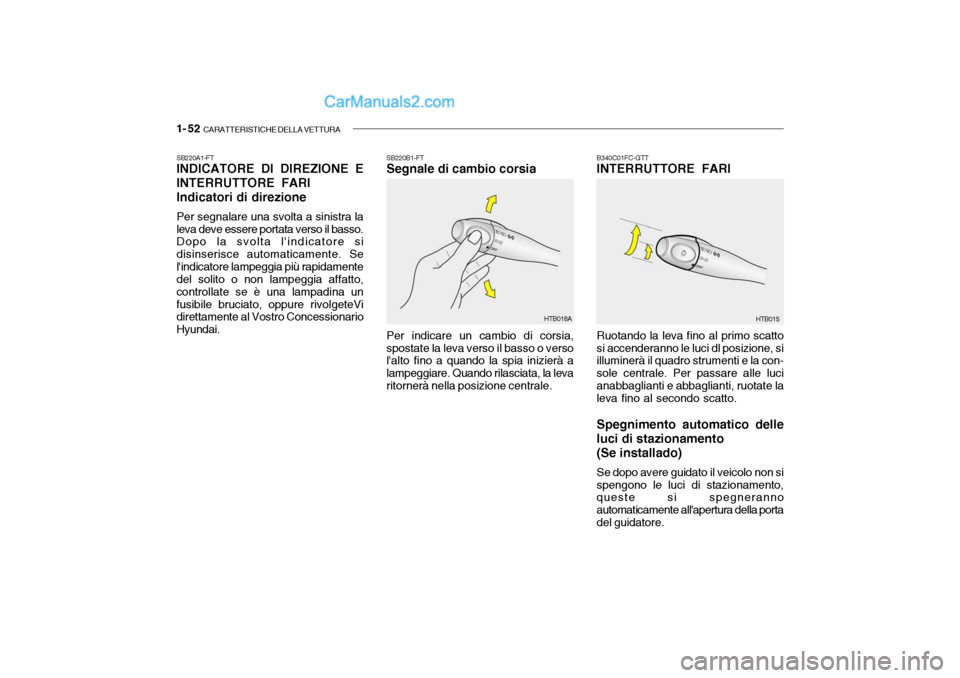

1- 52 CARATTERISTICHE DELLA VETTURA
B340C01FC-GTT INTERRUTTORE FARI Ruotando la leva fino al primo scatto si accenderanno le luci dl posizione, si illuminerà il quadro strumenti e la con- sole centrale. Per passare alle lucianabbaglianti e abbaglianti, ruotate la leva fino al secondo scatto.
Spegnimento automatico delle luci di stazionamento (Se installado) Se dopo avere guidato il veicolo non si spengono le luci di stazionamento, queste si spegneranno automaticamente all'apertura della portadel guidatore.
SB220A1-FT INDICATORE DI DIREZIONE E INTERRUTTORE FARI Indicatori di direzione Per segnalare una svolta a sinistra la leva deve essere portata verso il basso. Dopo la svolta l'indicatore si disinserisce automaticamente. Sel'indicatore lampeggia più rapidamente del solito o non lampeggia affatto, controllate se è una lampadina unfusibile bruciato, oppure rivolgeteVi direttamente al Vostro Concessionario Hyundai.
SB220B1-FT Segnale di cambio corsia Per indicare un cambio di corsia, spostate la leva verso il basso o verso l'alto fino a quando la spia inizierà a lampeggiare. Quando rilasciata, la levaritornerà nella posizione centrale.
HTB018A
HTB015

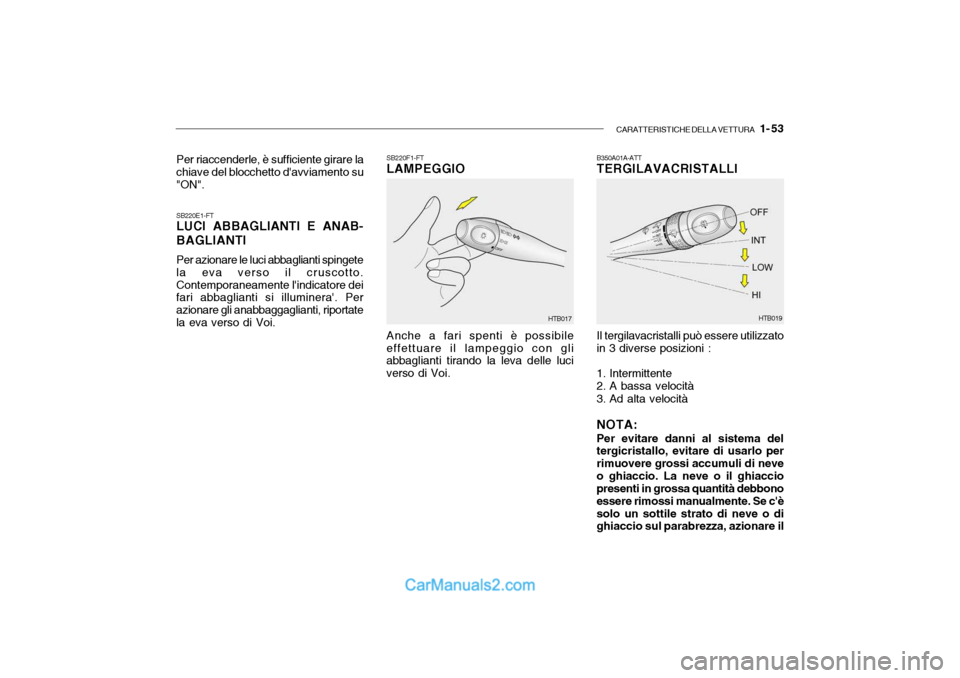

CARATTERISTICHE DELLA VETTURA 1- 53
SB220F1-FT LAMPEGGIO Anche a fari spenti è possibile
effettuare il lampeggio con gli abbaglianti tirando la leva delle luci verso di Voi. B350A01A-ATT TERGILAVACRISTALLI
Il tergilavacristalli può essere utilizzato in 3 diverse posizioni :
1. Intermittente
2. A bassa velocità
3. Ad alta velocità NOTA: Per evitare danni al sistema del tergicristallo, evitare di usarlo per rimuovere grossi accumuli di neveo ghiaccio. La neve o il ghiaccio presenti in grossa quantità debbono essere rimossi manualmente. Se c'èsolo un sottile strato di neve o di ghiaccio sul parabrezza, azionare il
SB220E1-FT LUCI ABBAGLIANTI E ANAB- BAGLIANTI Per azionare le luci abbaglianti spingete la eva verso il cruscotto.Contemporaneamente l'indicatore dei fari abbaglianti si illuminera'. Per azionare gli anabbaggaglianti, riportatela eva verso di Voi.
HTB017
HTB019
Per riaccenderle, è sufficiente girare la chiave del blocchetto d'avviamento su "ON".
