2003 Hyundai Getz Manuale del proprietario (in Italian)

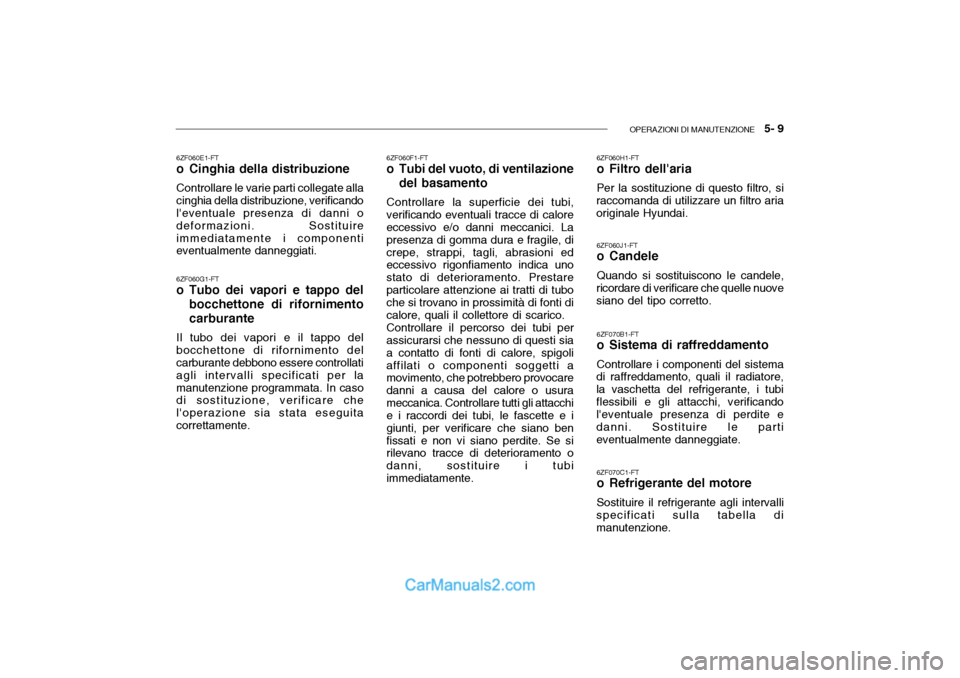

OPERAZIONI DI MANUTENZIONE 5- 9
6ZF060G1-FT
o Tubo dei vapori e tappo del
bocchettone di rifornimento carburante
Il tubo dei vapori e il tappo del bocchettone di rifornimento del carburante debbono essere controllati agli intervalli specificati per lamanutenzione programmata. In caso di sostituzione, verificare che l'operazione sia stata eseguitacorrettamente. 6ZF060F1-FT
o Tubi del vuoto, di ventilazione
del basamento
Controllare la superficie dei tubi,
verificando eventuali tracce di calore eccessivo e/o danni meccanici. La presenza di gomma dura e fragile, dicrepe, strappi, tagli, abrasioni ed eccessivo rigonfiamento indica uno stato di deterioramento. Prestareparticolare attenzione ai tratti di tubo che si trovano in prossimità di fonti di calore, quali il collettore di scarico.
Controllare il percorso dei tubi per
assicurarsi che nessuno di questi siaa contatto di fonti di calore, spigoliaffilati o componenti soggetti a movimento, che potrebbero provocare danni a causa del calore o usurameccanica. Controllare tutti gli attacchi e i raccordi dei tubi, le fascette e i giunti, per verificare che siano benfissati e non vi siano perdite. Se si rilevano tracce di deterioramento o danni, sostituire i tubiimmediatamente. 6ZF060H1-FT
o Filtro dell'aria Per la sostituzione di questo filtro, si
raccomanda di utilizzare un filtro aria originale Hyundai.
6ZF060E1-FT
o Cinghia della distribuzione Controllare le varie parti collegate alla cinghia della distribuzione, verificando l'eventuale presenza di danni o deformazioni. Sostituireimmediatamente i componenti eventualmente danneggiati.
6ZF060J1-FT
o Candele Quando si sostituiscono le candele,
ricordare di verificare che quelle nuove siano del tipo corretto.
6ZF070B1-FT
o Sistema di raffreddamento Controllare i componenti del sistema
di raffreddamento, quali il radiatore, la vaschetta del refrigerante, i tubiflessibili e gli attacchi, verificando l'eventuale presenza di perdite e danni. Sostituire le partieventualmente danneggiate.
6ZF070C1-FT
o Refrigerante del motore Sostituire il refrigerante agli intervalli
specificati sulla tabella di manutenzione.

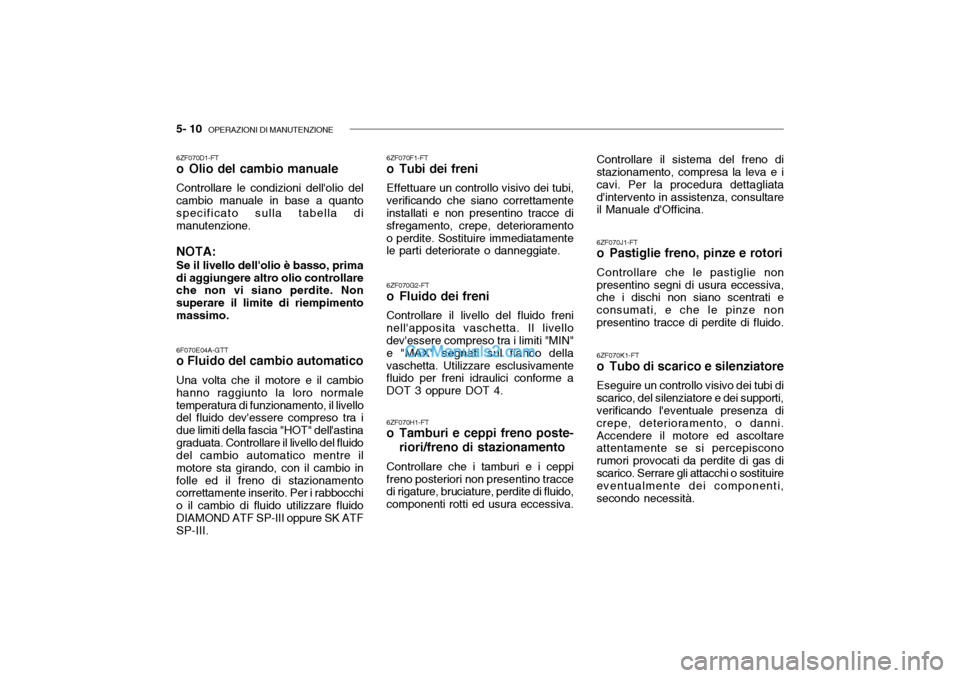

5- 10 OPERAZIONI DI MANUTENZIONE
6ZF070F1-FT
o Tubi dei freni Effettuare un controllo visivo dei tubi,
verificando che siano correttamente installati e non presentino tracce di sfregamento, crepe, deterioramentoo perdite. Sostituire immediatamente le parti deteriorate o danneggiate.
6ZF070G2-FT
o Fluido dei freni Controllare il livello del fluido freni nell'apposita vaschetta. Il livello dev'essere compreso tra i limiti "MIN" e "MAX" segnati sul fianco dellavaschetta. Utilizzare esclusivamente fluido per freni idraulici conforme a DOT 3 oppure DOT 4. 6ZF070H1-FT
o Tamburi e ceppi freno poste-
riori/freno di stazionamento
Controllare che i tamburi e i ceppi freno posteriori non presentino tracce di rigature, bruciature, perdite di fluido, componenti rotti ed usura eccessiva. 6ZF070J1-FT
o Pastiglie freno, pinze e rotori Controllare che le pastiglie non
presentino segni di usura eccessiva, che i dischi non siano scentrati e consumati, e che le pinze nonpresentino tracce di perdite di fluido.
6ZF070K1-FT
o Tubo di scarico e silenziatore Eseguire un controllo visivo dei tubi di
scarico, del silenziatore e dei supporti, verificando l'eventuale presenza di crepe, deterioramento, o danni.Accendere il motore ed ascoltare attentamente se si percepiscono rumori provocati da perdite di gas discarico. Serrare gli attacchi o sostituire eventualmente dei componenti, secondo necessità.
Controllare il sistema del freno di stazionamento, compresa la leva e i cavi. Per la procedura dettagliatad'intervento in assistenza, consultare il Manuale d'Officina.
6ZF070D1-FT
o Olio del cambio manuale Controllare le condizioni dell'olio del cambio manuale in base a quanto specificato sulla tabella di manutenzione. NOTA: Se il livello dell'olio è basso, prima di aggiungere altro olio controllare che non vi siano perdite. Non superare il limite di riempimentomassimo. 6F070E04A-GTT o Fluido del cambio automatico Una volta che il motore e il cambio hanno raggiunto la loro normaletemperatura di funzionamento, il livello del fluido dev'essere compreso tra i due limiti della fascia "HOT" dell'astinagraduata. Controllare il livello del fluido del cambio automatico mentre il motore sta girando, con il cambio infolle ed il freno di stazionamento correttamente inserito. Per i rabbocchi o il cambio di fluido utilizzare fluido
DIAMOND ATF SP-III oppure SK ATF
SP-III.

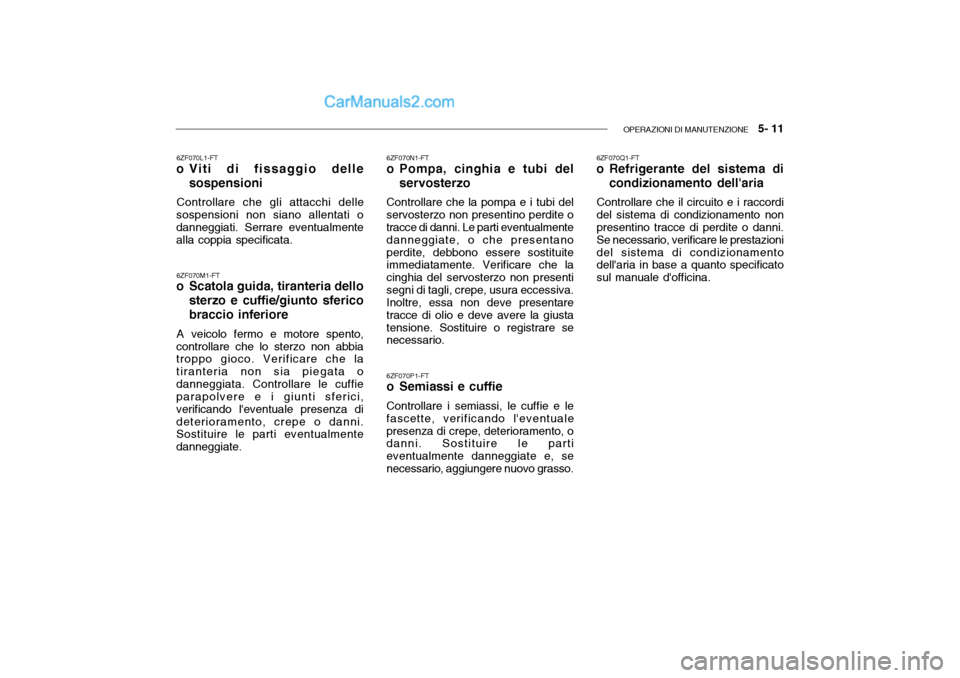

OPERAZIONI DI MANUTENZIONE 5- 11
6ZF070P1-FT
o Semiassi e cuffie Controllare i semiassi, le cuffie e le fascette, verificando l'eventualepresenza di crepe, deterioramento, o danni. Sostituire le parti eventualmente danneggiate e, senecessario, aggiungere nuovo grasso.
6ZF070M1-FT
o Scatola guida, tiranteria dello
sterzo e cuffie/giunto sferico braccio inferiore
A veicolo fermo e motore spento,
controllare che lo sterzo non abbia troppo gioco. Verificare che la tiranteria non sia piegata odanneggiata. Controllare le cuffie parapolvere e i giunti sferici, verificando l'eventuale presenza dideterioramento, crepe o danni. Sostituire le parti eventualmente danneggiate. 6ZF070L1-FT
o Viti di fissaggio delle
sospensioni
Controllare che gli attacchi delle
sospensioni non siano allentati o danneggiati. Serrare eventualmente alla coppia specificata. 6ZF070N1-FT
o Pompa, cinghia e tubi del
servosterzo
Controllare che la pompa e i tubi delservosterzo non presentino perdite o tracce di danni. Le parti eventualmente danneggiate, o che presentanoperdite, debbono essere sostituite immediatamente. Verificare che la cinghia del servosterzo non presentisegni di tagli, crepe, usura eccessiva. Inoltre, essa non deve presentare tracce di olio e deve avere la giustatensione. Sostituire o registrare se necessario. 6ZF070Q1-FT
o Refrigerante del sistema di
condizionamento dell'aria
Controllare che il circuito e i raccordi del sistema di condizionamento non presentino tracce di perdite o danni. Se necessario, verificare le prestazionidel sistema di condizionamento dell'aria in base a quanto specificato sul manuale d'officina.

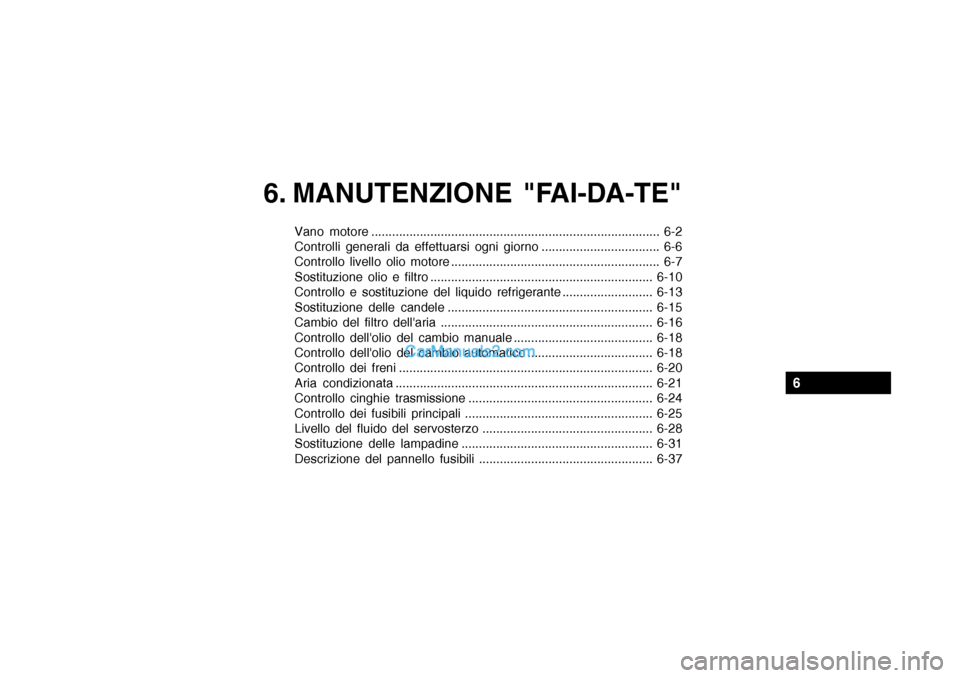

6. MANUTENZIONE "FAI-DA-TE"
Vano motore ................................................................................... 6-2
Controlli generali da effettuarsi ogni giorno .................................. 6-6
Controllo livello olio motore ............................................................ 6-7
Sostituzione olio e filtro ................................................................6-10
Controllo e sostituzione del liquido refrigerante .......................... 6-13
Sostituzione delle candele ........................................................... 6-15
Cambio del filtro dell'aria ............................................................. 6-16
Controllo dell'olio del cambio manuale ........................................ 6-18
Controllo dell'olio del cambio automatico .................................... 6-18
Controllo dei freni ......................................................................... 6-20
Aria condizionata .......................................................................... 6-21
Controllo cinghie trasmissione ..................................................... 6-24
Controllo dei fusibili principali ...................................................... 6-25
Livello del fluido del servosterzo ................................................. 6-28
Sostituzione delle lampadine ....................................................... 6-31
Descrizione del pannello fusibili .................................................. 6-37
6

6- 2 MANUTENZIONE "FAI-DA-TE"
G010A01TB-GTT

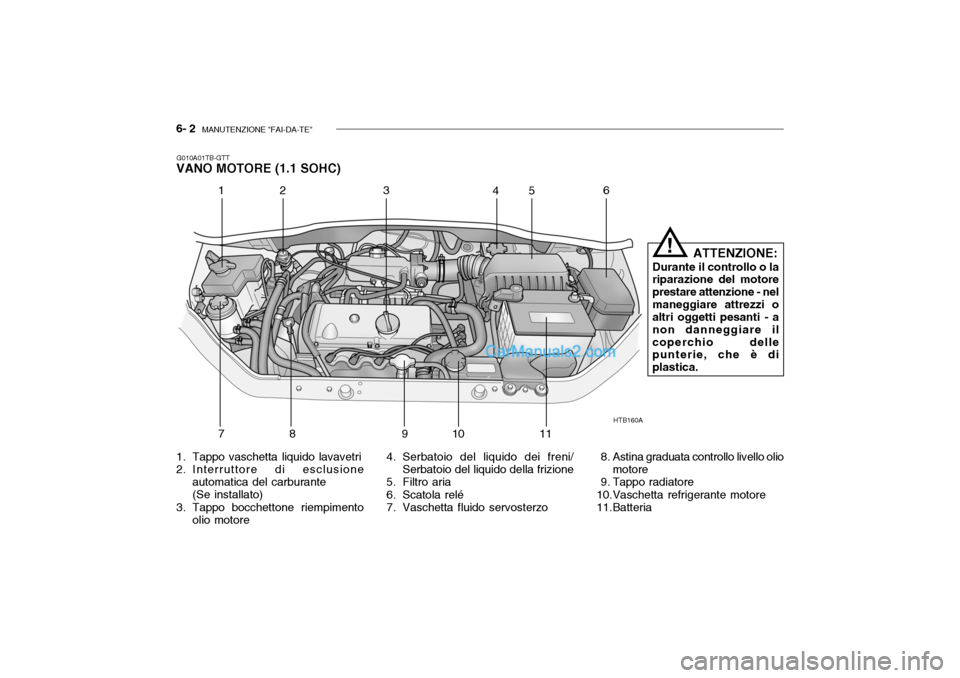

VANO MOTORE (1.1 SOHC)
ATTENZIONE:
Durante il controllo o la riparazione del motore prestare attenzione - nelmaneggiare attrezzi o altri oggetti pesanti - a non danneggiare ilcoperchio delle punterie, che è di plastica.
4. Serbatoio del liquido dei freni/ Serbatoio del liquido della frizione
5. Filtro aria
6. Scatola relé
7. Vaschetta fluido servosterzo
1. Tappo vaschetta liquido lavavetri
2. Interruttore di esclusione
automatica del carburante(Se installato)
3. Tappo bocchettone riempimento olio motore HTB160A
12 3
456
78 9 10 1 1
!
8. Astina graduata controllo livello olio motore
9. Tappo radiatore
10.Vaschetta refrigerante motore
11.Batteria

MANUTENZIONE "FAI-DA-TE" 6- 3
G010B01TB-GTT

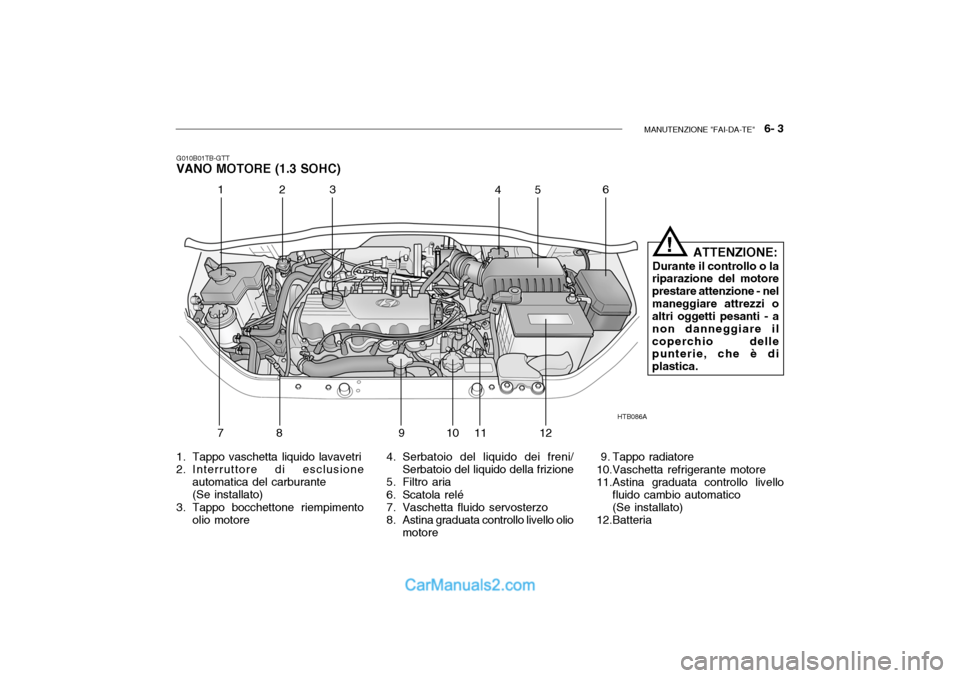

VANO MOTORE (1.3 SOHC)
HTB086A
123456
78 91 011
12 ATTENZIONE:
Durante il controllo o la
riparazione del motore prestare attenzione - nelmaneggiare attrezzi o altri oggetti pesanti - a non danneggiare ilcoperchio delle punterie, che è di plastica.
!
4. Serbatoio del liquido dei freni/ Serbatoio del liquido della frizione
5. Filtro aria
6. Scatola relé
7. Vaschetta fluido servosterzo
8. Astina graduata controllo livello olio motore
1. Tappo vaschetta liquido lavavetri
2. Interruttore di esclusione
automatica del carburante(Se installato)
3. Tappo bocchettone riempimento olio motore 9. Tappo radiatore
10.Vaschetta refrigerante motore 11.Astina graduata controllo livello
fluido cambio automatico(Se installato)
12.Batteria

6- 4 MANUTENZIONE "FAI-DA-TE"

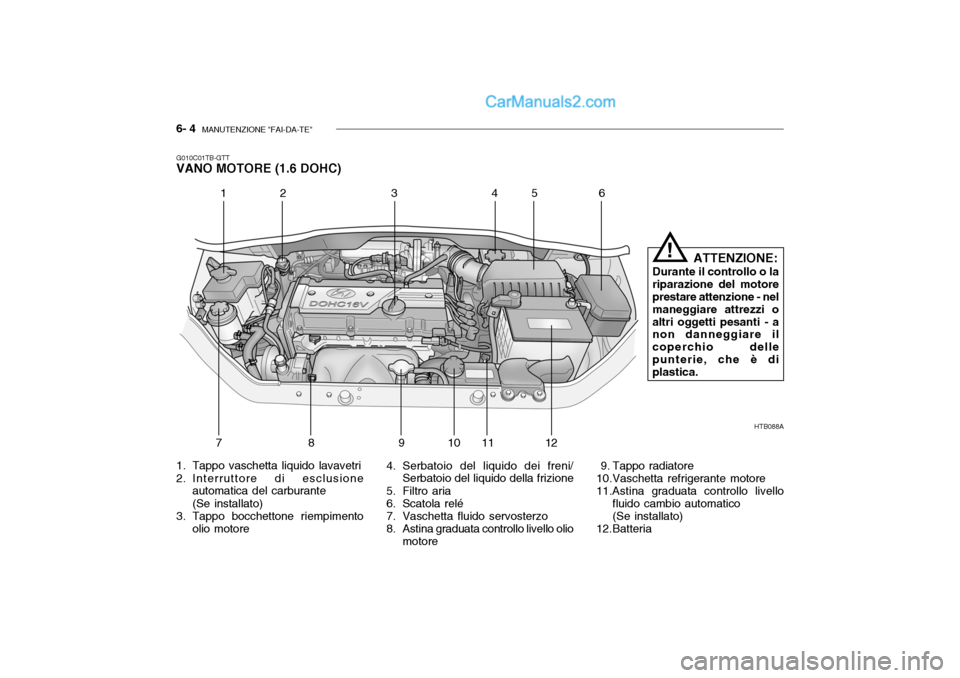

G010C01TB-GTT VANO MOTORE (1.6 DOHC)
4. Serbatoio del liquido dei freni/Serbatoio del liquido della frizione
5. Filtro aria
6. Scatola relé
7. Vaschetta fluido servosterzo
8. Astina graduata controllo livello olio motore
1. Tappo vaschetta liquido lavavetri
2. Interruttore di esclusione
automatica del carburante(Se installato)
3. Tappo bocchettone riempimento
olio motore 9. Tappo radiatore
10.Vaschetta refrigerante motore 11.Astina graduata controllo livello
fluido cambio automatico(Se installato)
12.Batteria
HTB088A
1 2 34
56
789 10 11 12 ATTENZIONE:
Durante il controllo o la riparazione del motore prestare attenzione - nel maneggiare attrezzi oaltri oggetti pesanti - a non danneggiare il coperchio dellepunterie, che è di plastica.
!

MANUTENZIONE "FAI-DA-TE" 6- 5
4. Serbatoio del liquido dei freni/
Serbatoio del liquido della frizione
5. Filtro aria
6. Scatola relé
7. Vaschetta fluido servosterzo
1. Tappo vaschetta liquido lavavetri
2. Tappo bocchettone riempimento
olio motore
3. Filtro carburante 8. Astina graduata controllo livello olio
motore
9. Tappo radiatore
10.Vaschetta refrigerante motore 11.Batteria
G010D01TB-GTT

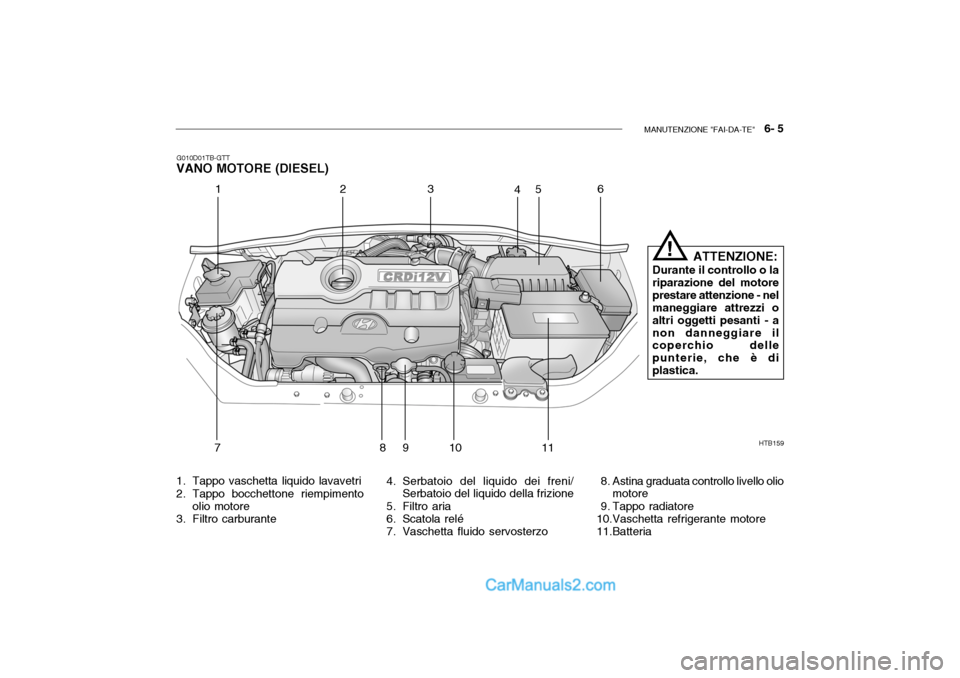

VANO MOTORE (DIESEL)
HTB159
123
45 6
78 910
11 ATTENZIONE:
Durante il controllo o la riparazione del motoreprestare attenzione - nel maneggiare attrezzi o altri oggetti pesanti - anon danneggiare il coperchio delle punterie, che è diplastica.
!
