2003 Hyundai Getz Manuale del proprietario (in Italian)

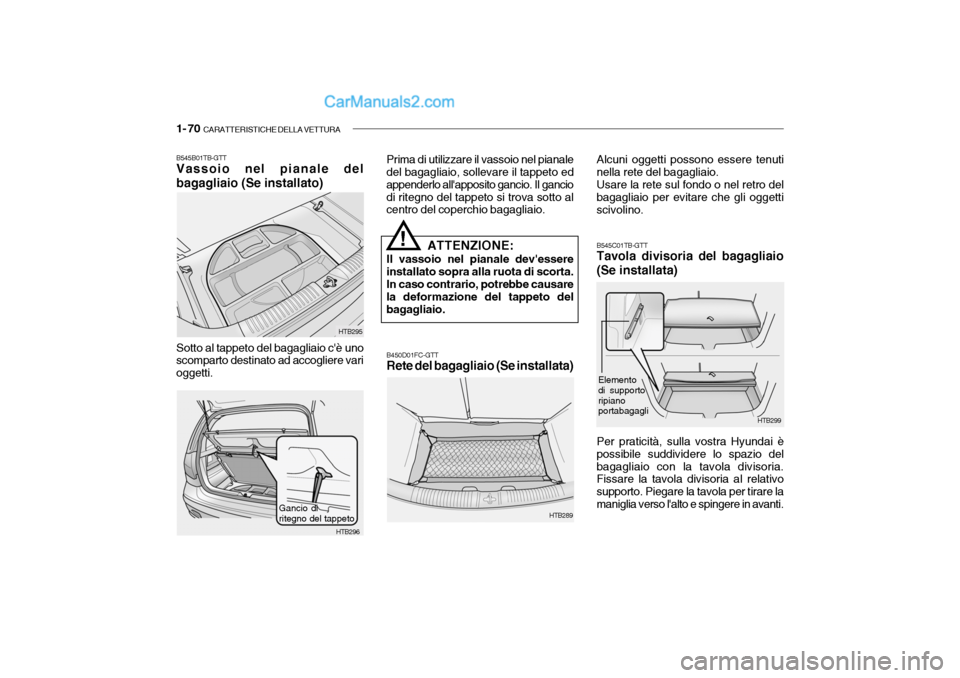

1- 70 CARATTERISTICHE DELLA VETTURA
B450D01FC-GTT Rete del bagagliaio (Se installata)
HTB289
HTB295
HTB296
!
B545B01TB-GTT Vassoio nel pianale del bagagliaio (Se installato) Sotto al tappeto del bagagliaio c'è uno scomparto destinato ad accogliere vari oggetti. Prima di utilizzare il vassoio nel pianale
del bagagliaio, sollevare il tappeto edappenderlo all'apposito gancio. Il ganciodi ritegno del tappeto si trova sotto al centro del coperchio bagagliaio.
ATTENZIONE:
Il vassoio nel pianale dev'essere
installato sopra alla ruota di scorta. In caso contrario, potrebbe causare la deformazione del tappeto del bagagliaio. Alcuni oggetti possono essere tenuti
nella rete del bagagliaio.
Usare la rete sul fondo o nel retro del
bagagliaio per evitare che gli oggettiscivolino.
HTB299
Elemento di supportoripiano portabagagli
B545C01TB-GTT Tavola divisoria del bagagliaio (Se installata)
Per praticità, sulla vostra Hyundai è
possibile suddividere lo spazio del bagagliaio con la tavola divisoria. Fissare la tavola divisoria al relativo supporto. Piegare la tavola per tirare lamaniglia verso l'alto e spingere in avanti.
Gancio di ritegno del tappeto

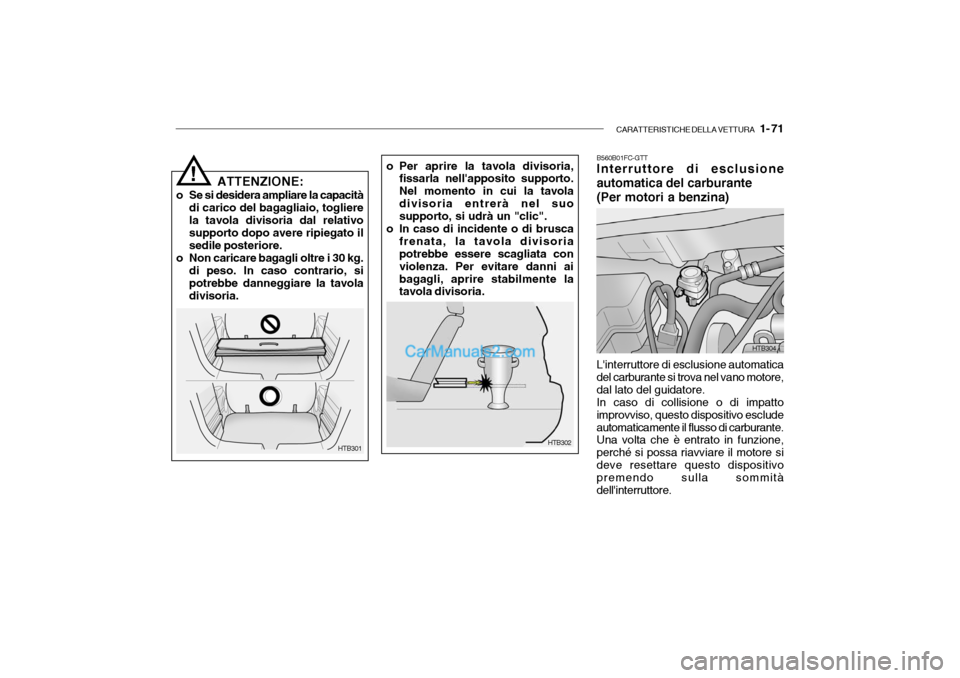

CARATTERISTICHE DELLA VETTURA 1- 71
HTB301
!
ATTENZIONE:
o Se si desidera ampliare la capacità di carico del bagagliaio, togliere la tavola divisoria dal relativo supporto dopo avere ripiegato il sedile posteriore.
o Non caricare bagagli oltre i 30 kg. di peso. In caso contrario, sipotrebbe danneggiare la tavoladivisoria. o Per aprire la tavola divisoria,
fissarla nell'apposito supporto.Nel momento in cui la tavoladivisoria entrerà nel suo supporto, si udrà un "clic".
o In caso di incidente o di brusca frenata, la tavola divisoriapotrebbe essere scagliata con violenza. Per evitare danni aibagagli, aprire stabilmente la tavola divisoria.
HTB302 B560B01FC-GTT Interruttore di esclusione
automatica del carburante
(Per motori a benzina)
HTB304
L'interruttore di esclusione automatica del carburante si trova nel vano motore, dal lato del guidatore.In caso di collisione o di impattoimprovviso, questo dispositivo escludeautomaticamente il flusso di carburante. Una volta che è entrato in funzione, perché si possa riavviare il motore sideve resettare questo dispositivo premendo sulla sommità dell'interruttore.

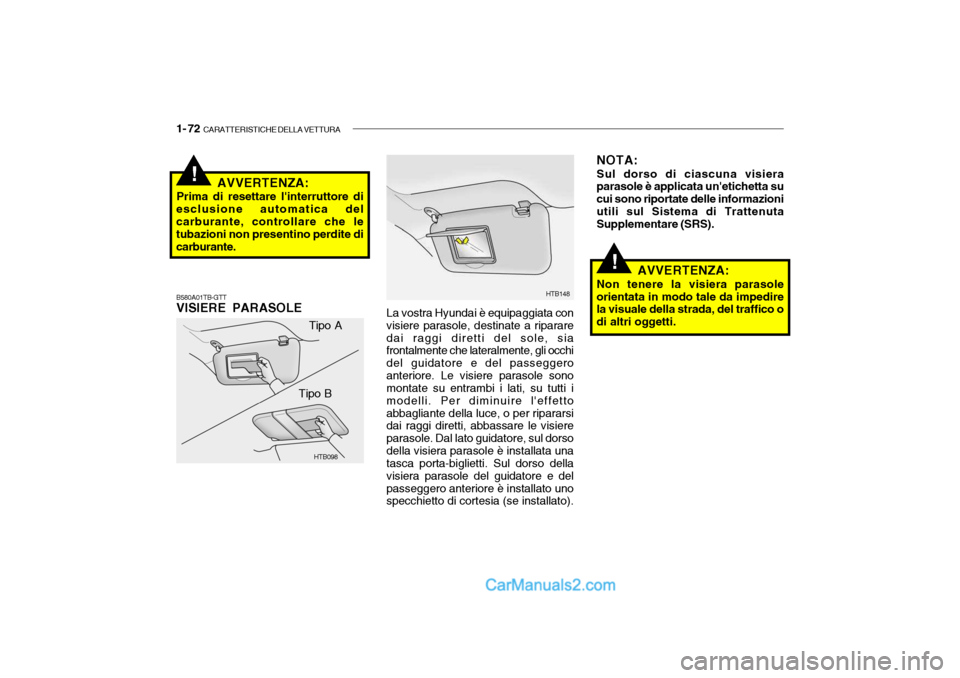

1- 72 CARATTERISTICHE DELLA VETTURA
!
!AVVERTENZA:
Prima di resettare l'interruttore di
esclusione automatica del carburante, controllare che le tubazioni non presentino perdite dicarburante. B580A01TB-GTT VISIERE PARASOLE
HTB098 HTB148
Tipo A
Tipo B La vostra Hyundai è equipaggiata con visiere parasole, destinate a ripararedai raggi diretti del sole, sia frontalmente che lateralmente, gli occhi del guidatore e del passeggeroanteriore. Le visiere parasole sono montate su entrambi i lati, su tutti i modelli. Per diminuire l'effettoabbagliante della luce, o per ripararsi dai raggi diretti, abbassare le visiere parasole. Dal lato guidatore, sul dorsodella visiera parasole è installata una tasca porta-biglietti. Sul dorso della visiera parasole del guidatore e delpasseggero anteriore è installato uno specchietto di cortesia (se installato). NOTA: Sul dorso di ciascuna visiera
parasole è applicata un'etichetta su cui sono riportate delle informazioniutili sul Sistema di Trattenuta Supplementare (SRS).
AVVERTENZA:
Non tenere la visiera parasole
orientata in modo tale da impedirela visuale della strada, del traffico o di altri oggetti.

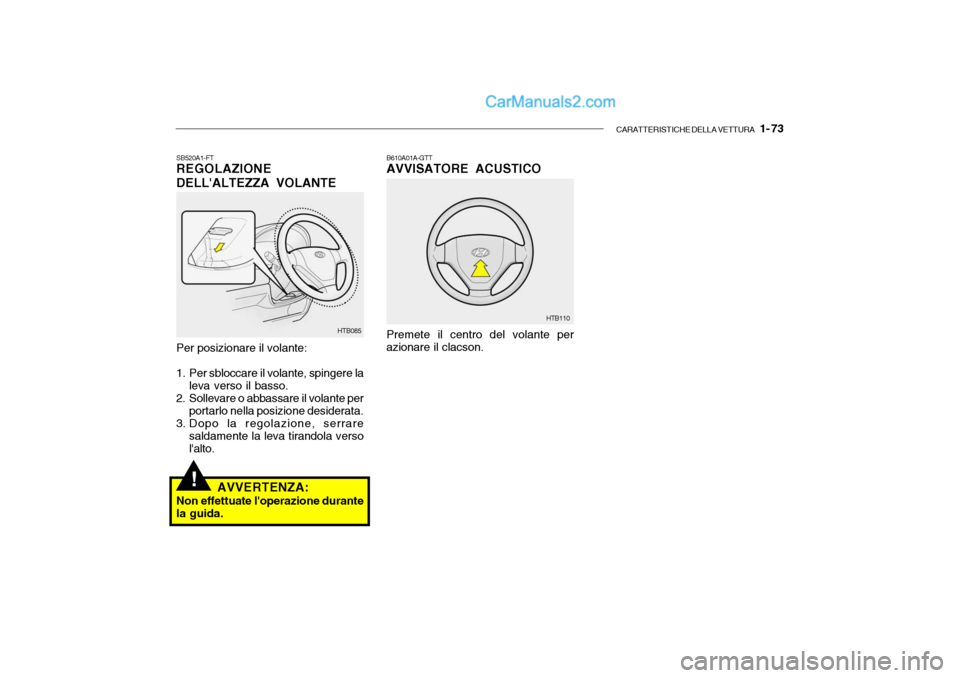

CARATTERISTICHE DELLA VETTURA 1- 73
!
Per posizionare il volante:
1. Per sbloccare il volante, spingere la leva verso il basso.
2. Sollevare o abbassare il volante per portarlo nella posizione desiderata.
3. Dopo la regolazione, serrare saldamente la leva tirandola verso l'alto.
SB520A1-FTREGOLAZIONE DELL'ALTEZZA VOLANTE
B610A01A-GTT AVVISATORE ACUSTICO
HTB085
AVVERTENZA:
Non effettuate l'operazione durante la guida.
HTB110
Premete il centro del volante per
azionare il clacson.

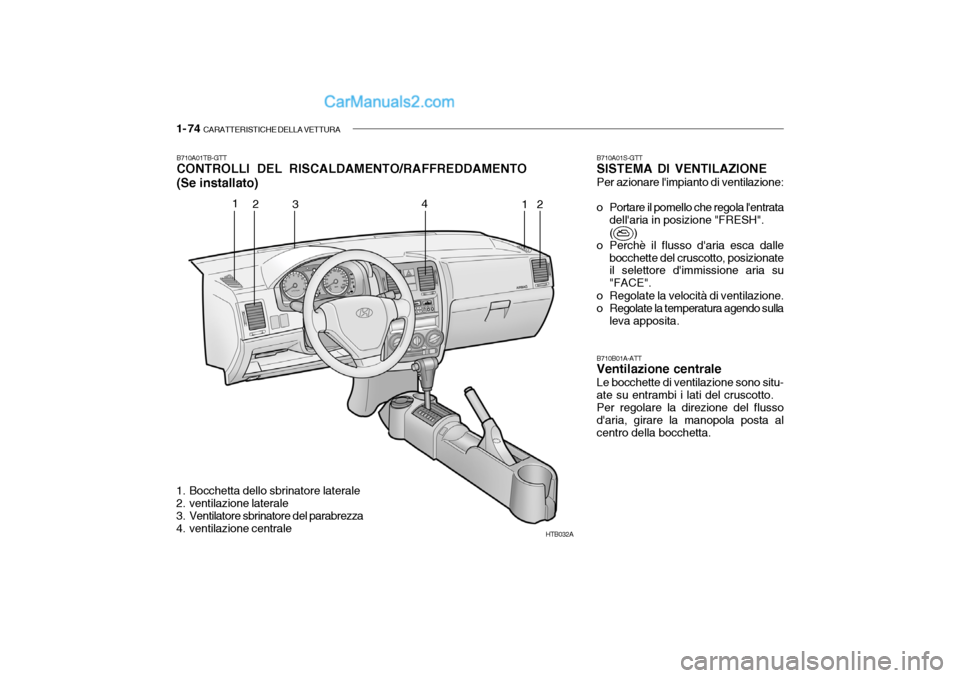

1- 74 CARATTERISTICHE DELLA VETTURA
HTB032A
1
2 3 4
12
B710A01TB-GTT CONTROLLI DEL RISCALDAMENTO/RAFFREDDAMENTO
(Se installato)
1. Bocchetta dello sbrinatore laterale
2. ventilazione laterale
3. Ventilatore sbrinatore del parabrezza
4. ventilazione centrale B710B01A-ATT Ventilazione centrale Le bocchette di ventilazione sono situ- ate su entrambi i lati del cruscotto.Per regolare la direzione del flussod'aria, girare la manopola posta al centro della bocchetta.
B710A01S-GTTSISTEMA DI VENTILAZIONE Per azionare l'impianto di ventilazione:
o Portare il pomello che regola l'entrata dell'aria in posizione "FRESH".
( )
o Perchè il flusso d'aria esca dalle
bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.

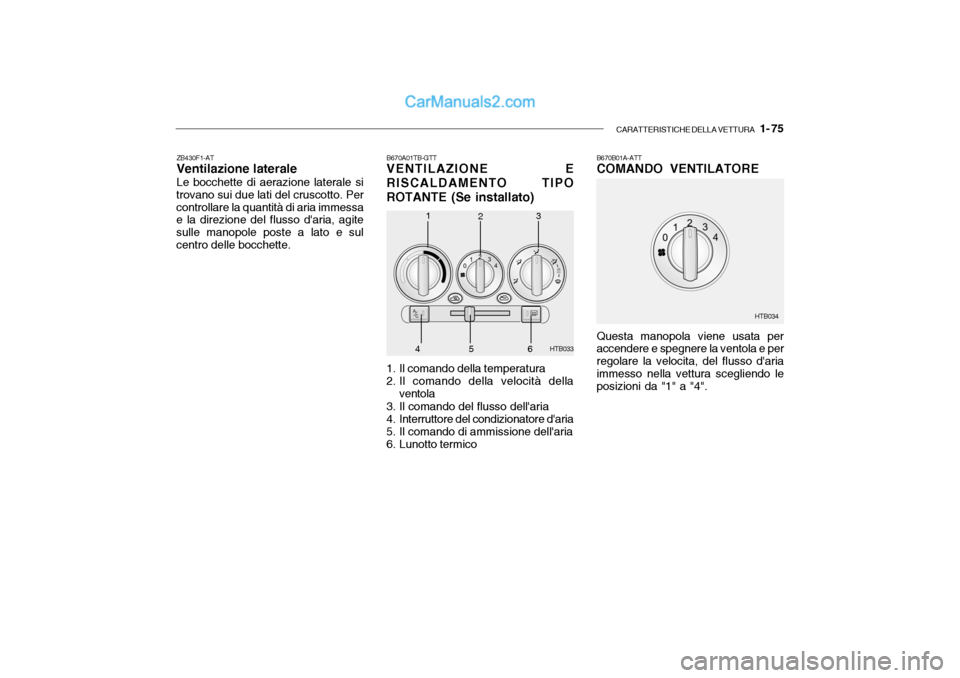

CARATTERISTICHE DELLA VETTURA 1- 75
B670A01TB-GTT VENTILAZIONE E
RISCALDAMENTO TIPO
ROTANTE (Se installato)
1. Il comando della temperatura
2. Il comando della velocità della ventola
3. Il comando del flusso dell'aria
4. Interruttore del condizionatore d'aria
5. Il comando di ammissione dell'aria
6. Lunotto termico B670B01A-ATT COMANDO VENTILATORE Questa manopola viene usata per accendere e spegnere la ventola e per regolare la velocita, del flusso d'ariaimmesso nella vettura scegliendo le posizioni da "1" a "4".
ZB430F1-ATVentilazione laterale Le bocchette di aerazione laterale si
trovano sui due lati del cruscotto. Per controllare la quantità di aria immessa e la direzione del flusso d'aria, agite sulle manopole poste a lato e sulcentro delle bocchette.
HTB033
1 2 3
4
56
HTB034

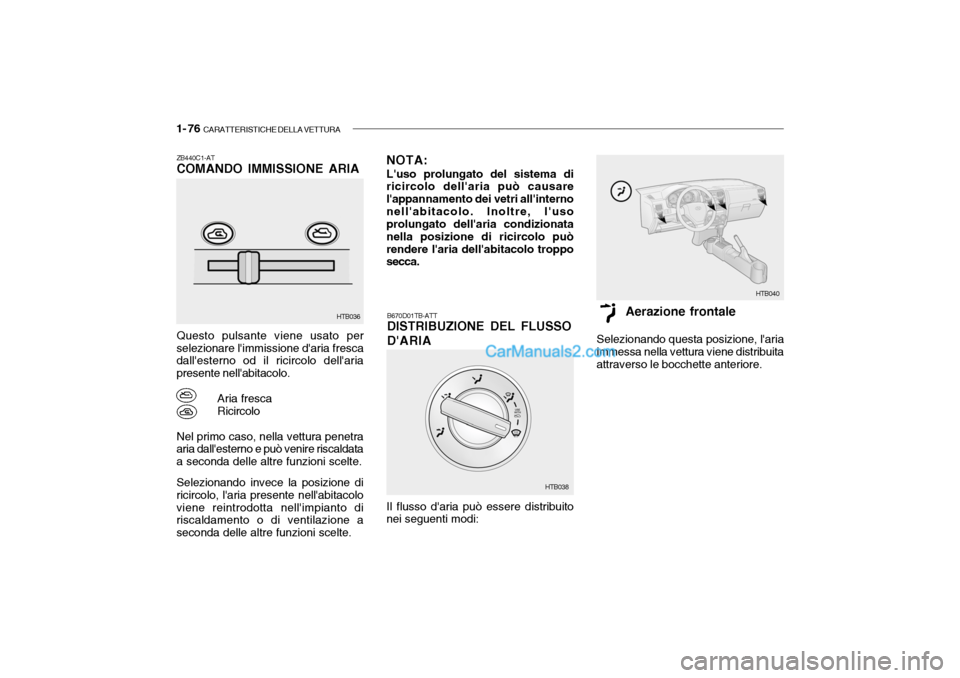

1- 76 CARATTERISTICHE DELLA VETTURA
ZB440C1-AT COMANDO IMMISSIONE ARIA Questo pulsante viene usato per selezionare l'immissione d'aria fresca dall'esterno od il ricircolo dell'aria presente nell'abitacolo.
Aria fresca Ricircolo
Nel primo caso, nella vettura penetra aria dall'esterno e può venire riscaldata a seconda delle altre funzioni scelte. Selezionando invece la posizione di ricircolo, l'aria presente nell'abitacoloviene reintrodotta nell'impianto di riscaldamento o di ventilazione a seconda delle altre funzioni scelte.
HTB036
NOTA: L'uso prolungato del sistema di
ricircolo dell'aria può causare l'appannamento dei vetri all'internonell'abitacolo. Inoltre, l'uso prolungato dell'aria condizionata nella posizione di ricircolo puòrendere l'aria dell'abitacolo troppo secca.
HTB040
B670D01TB-ATT DISTRIBUZIONE DEL FLUSSO D'ARIA
Il flusso d'aria può essere distribuito nei seguenti modi: HTB038Aerazione frontale
Selezionando questa posizione, l'aria
immessa nella vettura viene distribuitaattraverso le bocchette anteriore.

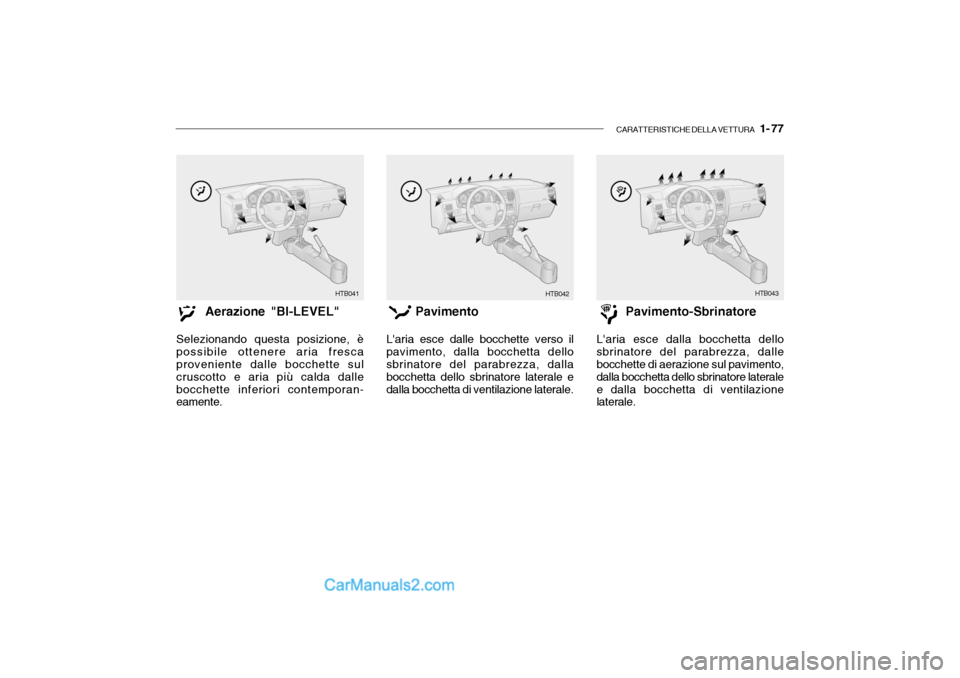

CARATTERISTICHE DELLA VETTURA 1- 77
HTB041
HTB042
Aerazione "BI-LEVEL"
Selezionando questa posizione, è possibile ottenere aria fresca proveniente dalle bocchette sul cruscotto e aria più calda dallebocchette inferiori contemporan- eamente. Pavimento
L'aria esce dalle bocchette verso il
pavimento, dalla bocchetta dellosbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale edalla bocchetta di ventilazione laterale.
HTB043
Pavimento-Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalle bocchette di aerazione sul pavimento, dalla bocchetta dello sbrinatore lateralee dalla bocchetta di ventilazione laterale.
