2003 Hyundai Getz Manuale del proprietario (in Italian)

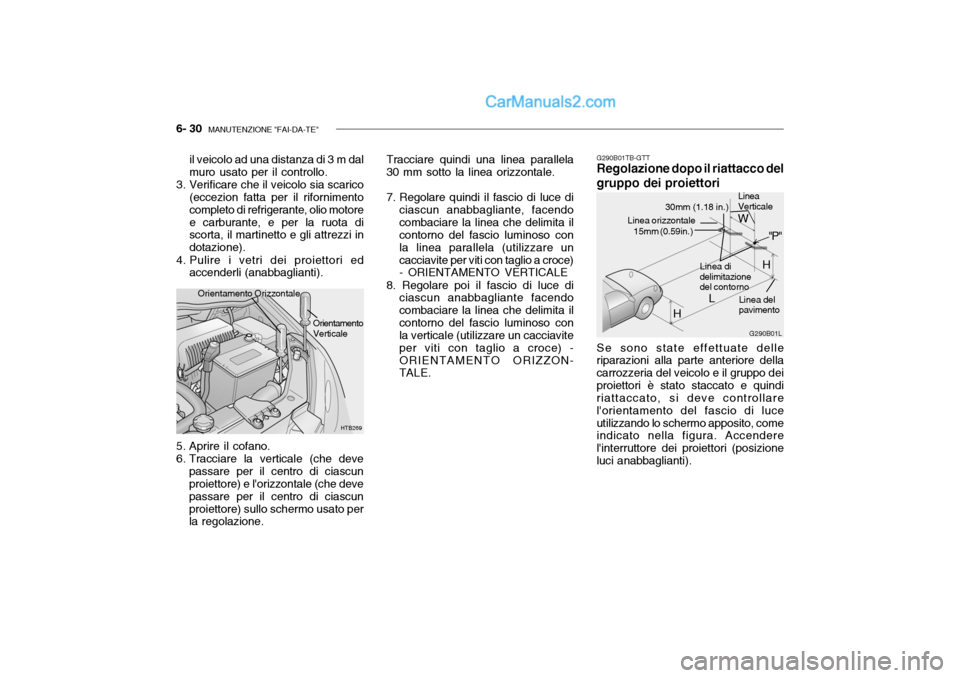

6- 30 MANUTENZIONE "FAI-DA-TE"
G290B01TB-GTT
Regolazione dopo il riattacco del gruppo dei proiettori
Se sono state effettuate delle
riparazioni alla parte anteriore della carrozzeria del veicolo e il gruppo deiproiettori è stato staccato e quindi
riattaccato, si deve controllare l'orientamento del fascio di luceutilizzando lo schermo apposito, come indicato nella figura. Accendere l'interruttore dei proiettori (posizioneluci anabbaglianti).
il veicolo ad una distanza di 3 m dal muro usato per il controllo.
3. Verificare che il veicolo sia scarico (eccezion fatta per il rifornimento completo di refrigerante, olio motoree carburante, e per la ruota di scorta, il martinetto e gli attrezzi in dotazione).
4. Pulire i vetri dei proiettori ed accenderli (anabbaglianti).
HTB269
Orientamento Verticale
Orientamento Orizzontale
5. Aprire il cofano.
6. Tracciare la verticale (che deve passare per il centro di ciascun proiettore) e l'orizzontale (che deve passare per il centro di ciascunproiettore) sullo schermo usato per la regolazione. Tracciare quindi una linea parallela
30 mm sotto la linea orizzontale.
7. Regolare quindi il fascio di luce di
ciascun anabbagliante, facendo combaciare la linea che delimita il contorno del fascio luminoso con la linea parallela (utilizzare uncacciavite per viti con taglio a croce) - ORIENTAMENTO VERTICALE
8. Regolare poi il fascio di luce di ciascun anabbagliante facendo combaciare la linea che delimita ilcontorno del fascio luminoso con la verticale (utilizzare un cacciavite per viti con taglio a croce) -ORIENTAMENTO ORIZZON- TALE.
G290B01L
L W
H
H Linea di
delimitazione del contorno
Linea delpavimento
"P"
Linea orizzontale15mm (0.59in.)
30mm (1.18 in.) Linea Verticale

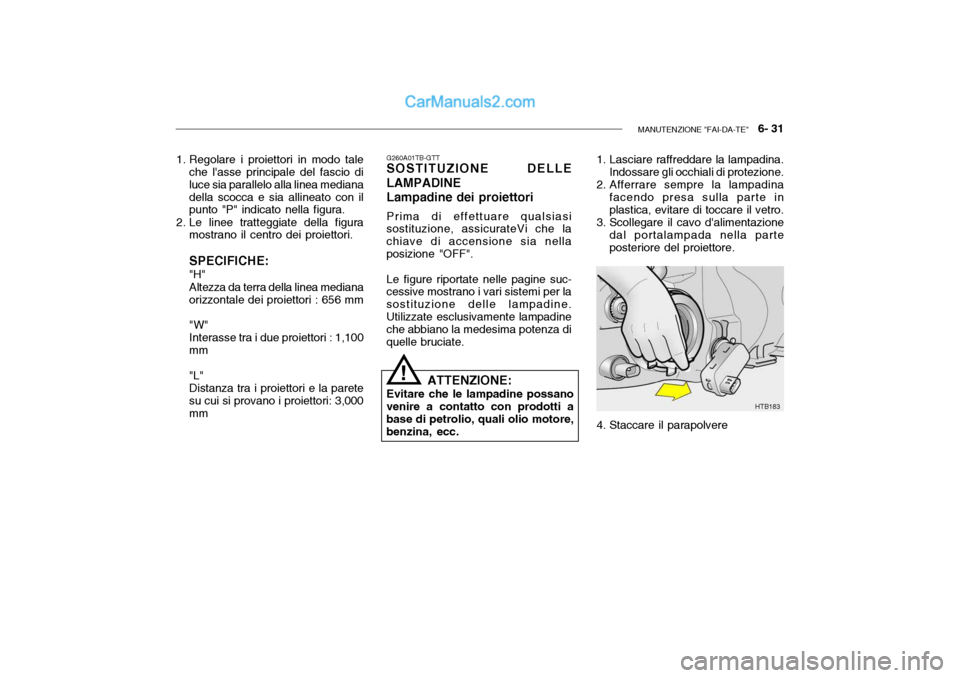

MANUTENZIONE "FAI-DA-TE" 6- 31
1. Regolare i proiettori in modo tale
che l'asse principale del fascio di luce sia parallelo alla linea medianadella scocca e sia allineato con il punto "P" indicato nella figura.
2. Le linee tratteggiate della figura mostrano il centro dei proiettori. SPECIFICHE: "H" Altezza da terra della linea mediana orizzontale dei proiettori : 656 mm "W" Interasse tra i due proiettori : 1,100mm "L" Distanza tra i proiettori e la paretesu cui si provano i proiettori: 3,000mm G260A01TB-GTT
SOSTITUZIONE DELLE LAMPADINE Lampadine dei proiettori
Prima di effettuare qualsiasi
sostituzione, assicurateVi che la chiave di accensione sia nellaposizione "OFF".
Le figure riportate nelle pagine suc-
cessive mostrano i vari sistemi per lasostituzione delle lampadine.Utilizzate esclusivamente lampadine che abbiano la medesima potenza di quelle bruciate.
ATTENZIONE:
Evitare che le lampadine possano
venire a contatto con prodotti a base di petrolio, quali olio motore, benzina, ecc. 4. Staccare il parapolvere
!
HTB183
1. Lasciare raffreddare la lampadina.
Indossare gli occhiali di protezione.
2. Afferrare sempre la lampadina facendo presa sulla parte in plastica, evitare di toccare il vetro.
3. Scollegare il cavo d'alimentazione dal portalampada nella parteposteriore del proiettore.

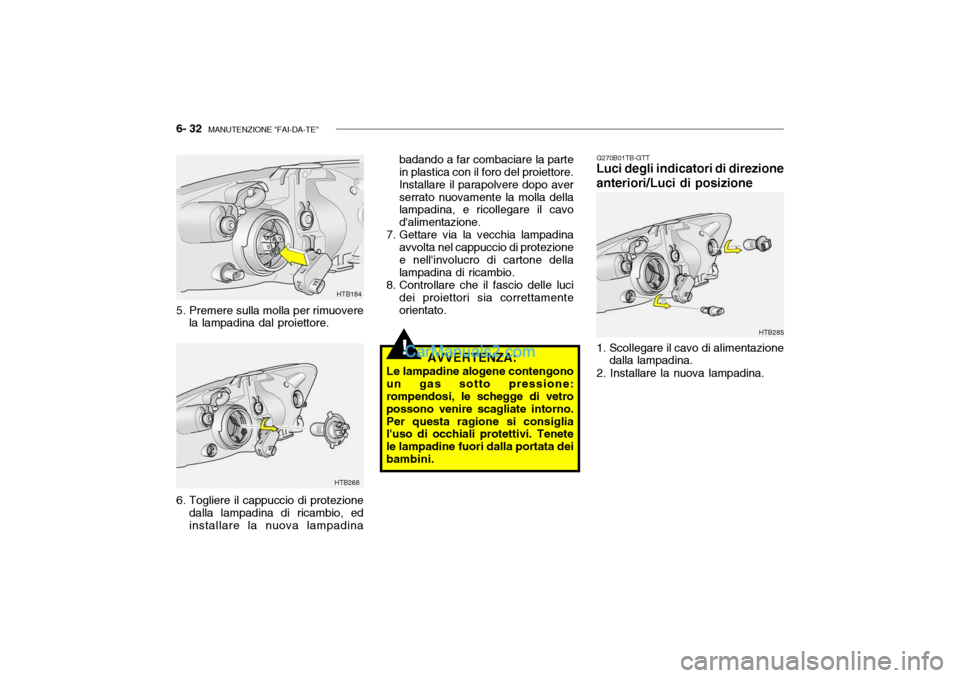

6- 32 MANUTENZIONE "FAI-DA-TE"
!
HTB285
HTB268HTB184
5. Premere sulla molla per rimuovere la lampadina dal proiettore. badando a far combaciare la parte in plastica con il foro del proiettore. Installare il parapolvere dopo averserrato nuovamente la molla della lampadina, e ricollegare il cavo d'alimentazione.
7. Gettare via la vecchia lampadina
avvolta nel cappuccio di protezionee nell'involucro di cartone della lampadina di ricambio.
8. Controllare che il fascio delle luci dei proiettori sia correttamenteorientato.
6. Togliere il cappuccio di protezione dalla lampadina di ricambio, ed installare la nuova lampadina G270B01TB-GTT
Luci degli indicatori di direzione anteriori/Luci di posizione
1. Scollegare il cavo di alimentazione dalla lampadina.
2. Installare la nuova lampadina.
AVVERTENZA:
Le lampadine alogene contengono
un gas sotto pressione: rompendosi, le schegge di vetro possono venire scagliate intorno.Per questa ragione si consiglia l'uso di occhiali protettivi. Tenete le lampadine fuori dalla portata deibambini.

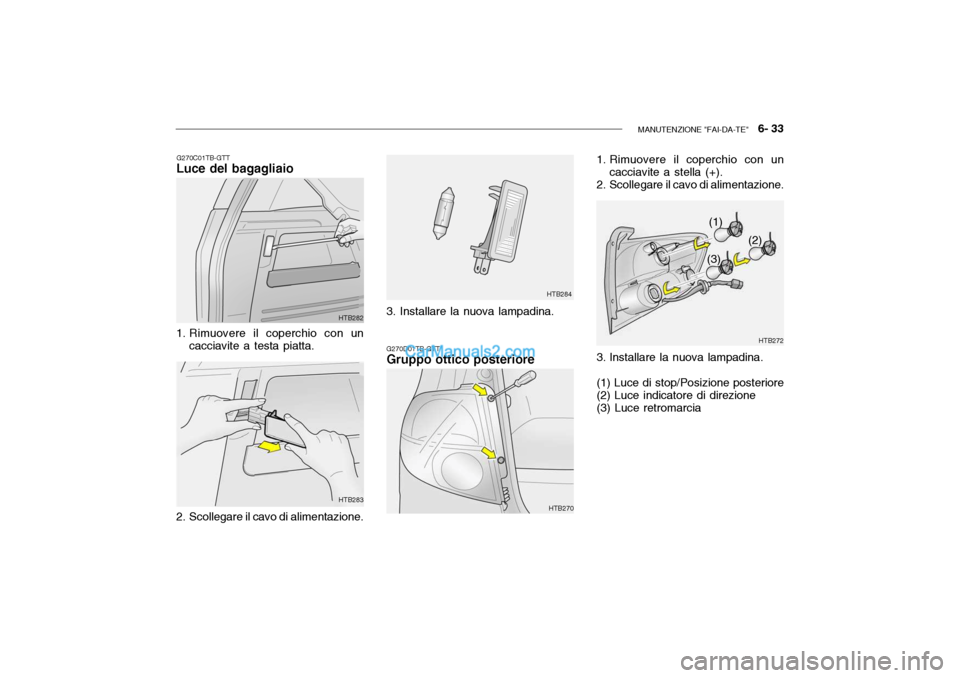

MANUTENZIONE "FAI-DA-TE" 6- 33
G270C01TB-GTT
Luce del bagagliaio
1. Rimuovere il coperchio con un cacciavite a testa piatta.
2. Scollegare il cavo di alimentazione.
HTB284
HTB282 HTB283 G270D01TB-GTT
Gruppo ottico posteriore
HTB270
HTB272
(1)
(2)
(3)
1. Rimuovere il coperchio con un
cacciavite a stella (+).
2. Scollegare il cavo di alimentazione.
3. Installare la nuova lampadina. (1) Luce di stop/Posizione posteriore (2) Luce indicatore di direzione (3) Luce retromarcia
3. Installare la nuova lampadina.

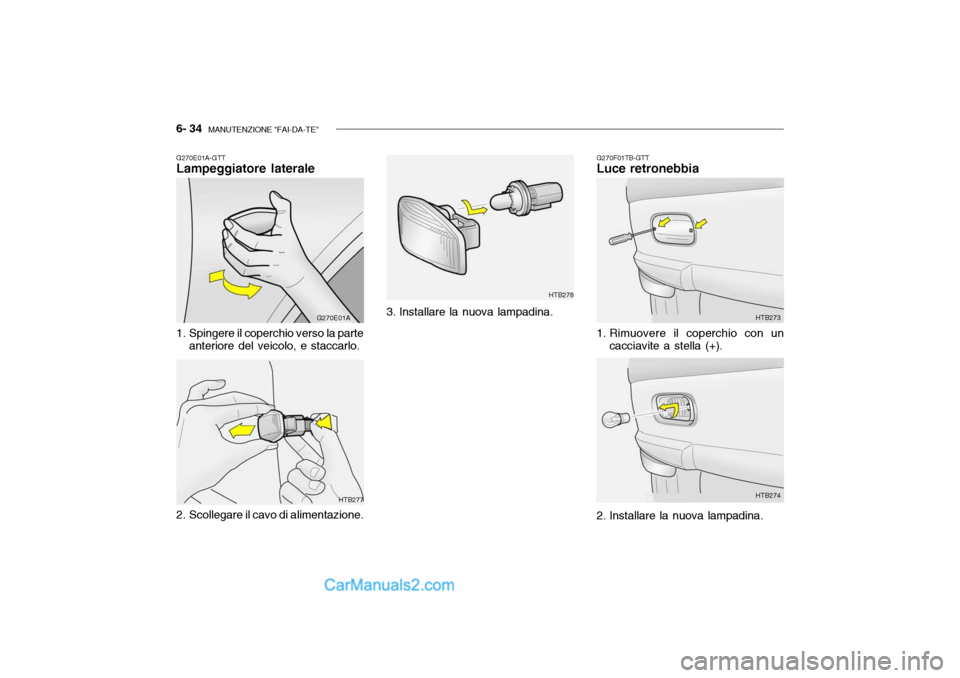

6- 34 MANUTENZIONE "FAI-DA-TE"
G270F01TB-GTT
Luce retronebbia
G270E01A-GTT Lampeggiatore laterale
1. Spingere il coperchio verso la parte
anteriore del veicolo, e staccarlo. 3. Installare la nuova lampadina.
HTB277
G270E01A
2. Scollegare il cavo di alimentazione.
HTB278 1. Rimuovere il coperchio con uncacciavite a stella (+).
2. Installare la nuova lampadina.
HTB273 HTB274

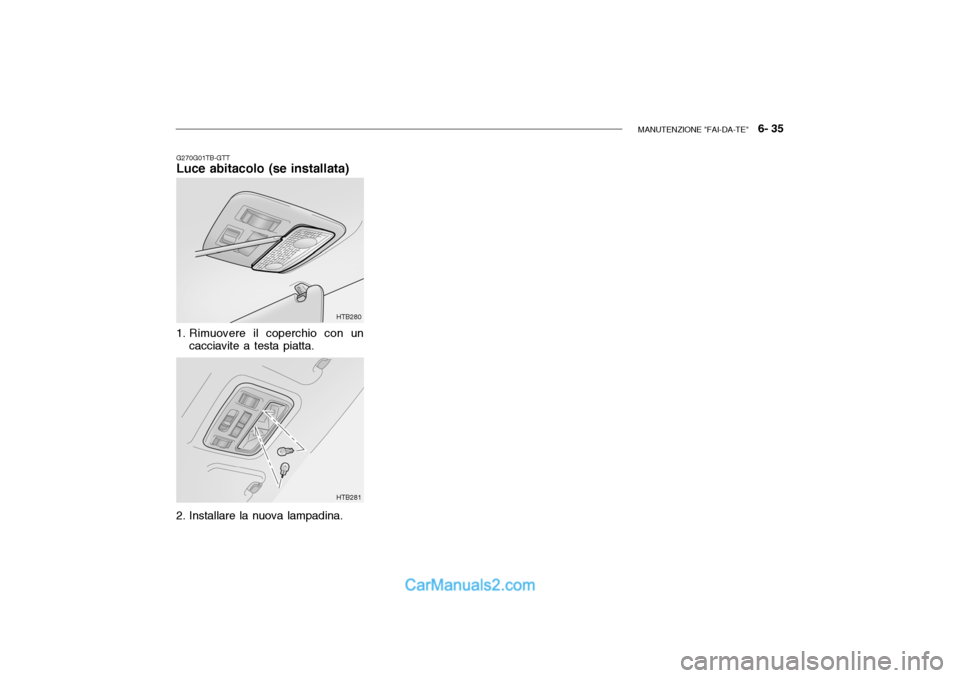

MANUTENZIONE "FAI-DA-TE" 6- 35
G270G01TB-GTT
Luce abitacolo (se installata)
HTB280 HTB281
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Installare la nuova lampadina.

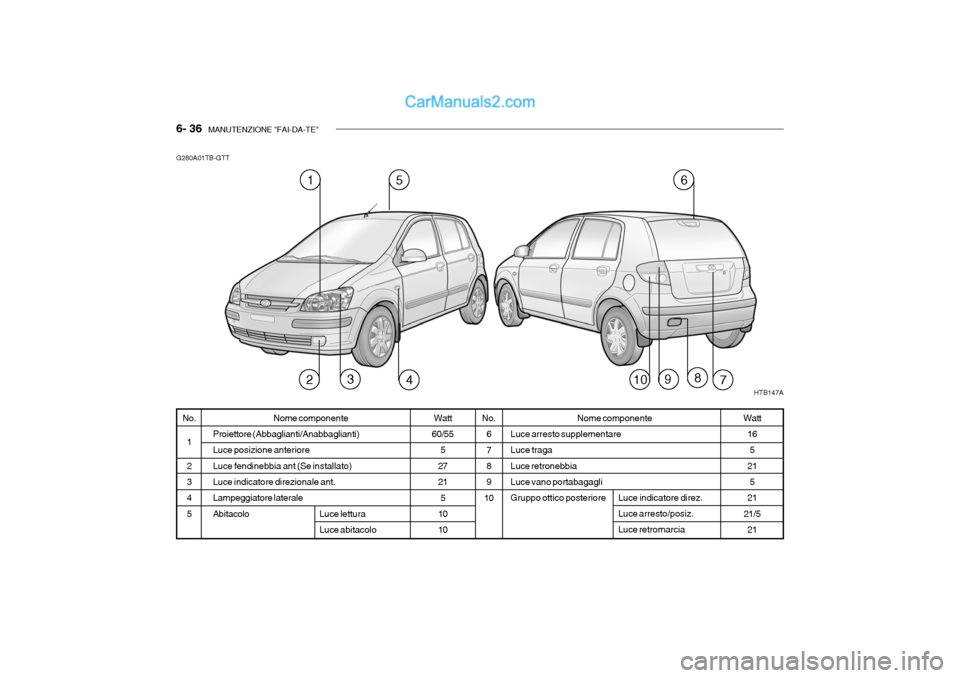

6- 36 MANUTENZIONE "FAI-DA-TE"
G280A01TB-GTT
Nome componente
Proiettore (Abbaglianti/Anabbaglianti) Luce posizione anterioreLuce fendinebbia ant (Se installato) Luce indicatore direzionale ant. Lampeggiatore lateraleAbitacolo Watt
60/55 5
2721 5
10 10
No.
1 2 3 4 5 Watt
165
21 5
21
21/5 21
No. 6 7 8 9
10 Nome componente
Luce arresto supplementare Luce traga Luce retronebbiaLuce vano portabagagli Gruppo ottico posteriore
Luce lettura Luce abitacolo
Luce indicatore direz. Luce arresto/posiz. Luce retromarcia
HTB147A
516
43279108

MANUTENZIONE "FAI-DA-TE" 6- 37
G200C01TB-GTT
DESCRIZIONE DEL PANNELLO FUSIBILI Vano motore NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata su di questa. HTB261-E
COMPONENTI PROTETTI
Blocchetto d'avviamento
Blocchetto d'avviamento, Relè avviamento
Pompa carburante, Alternatore, ECM
Interruttore di interruzione automatica flusso carburante
Ventilatore del radiatore
Proiettori, Relè sbrinatoreABSECM
Condizionatore d'aria, Pompa carburanteIniettore
Condizionataore d'aria
Avvisatore acusticoABSABS
Soffiatore, Motore soffiatore
Alzacristalli elettrici
Servosterzo elettronico
Alternatore
Fusibile di riserva
Fusibile di riserva
Fusibile di riserva
AMPERAGGIO
30A30A30A20A30A50A10A10A10A15A10A10A20A40A30A30A50A 15A 10A10A
DESCRIZIONE
IGN 2IGN 1ECU
F/pump RAD
BATT ABS
ECU
SNSR INJ
A/CON HORN ABS1ABS2 BLW
P/WDW EPS
BATT( ) SPARE
SPARE
SPARE
1.1L 1.3/1.6L 100A 120A
