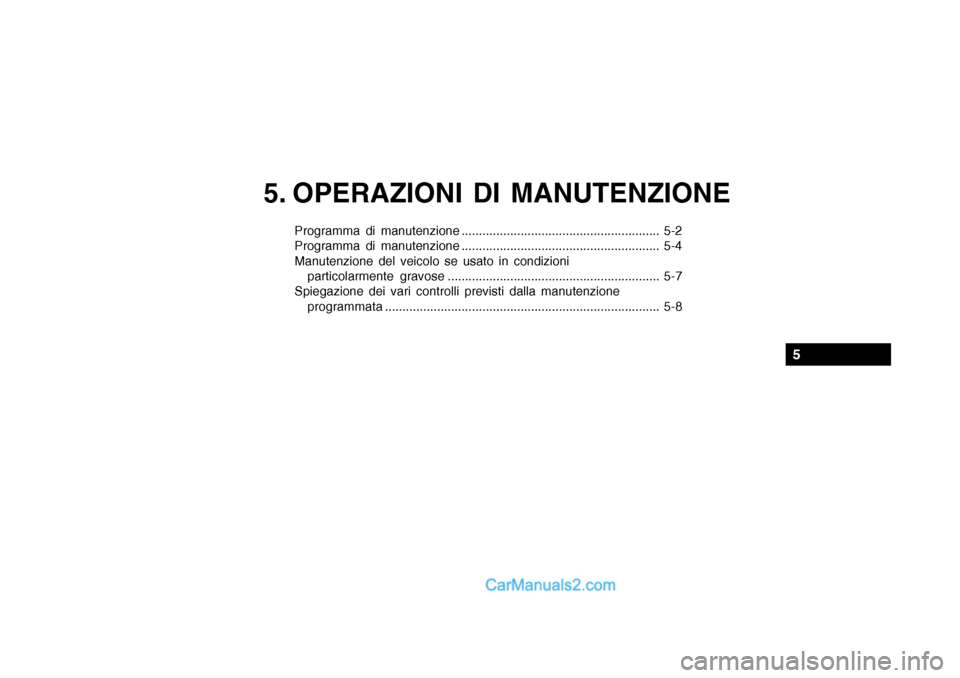

5. OPERAZIONI DI MANUTENZIONE
Programma di manutenzione ......................................................... 5-2
Programma di manutenzione ......................................................... 5-4Manutenzione del veicolo se usato in condizioniparticolarmente gravose ............................................................. 5-7
Spiegazione dei vari controlli previsti dalla manutenzione programmata ............................................................................... 5-8
5

5- 2 OPERAZIONI DI MANUTENZIONE
SF020B1-FT Operazioni dimanutenzione Le operazioni di manutenzione
richieste per la Vostra Hyundai si dividono in 3 gruppi:
o Procedure specifiche di
manutenzione.
o Controlli giornalieri.
o Operazioni "fai-da-te".
F010C01A-GTT Procedure specifiche
programmate
Si tratta di procedure quali i controlli,
le regolazioni e le sostituzioni che sitrovano elencate nelle tabelle di manutenzione a partire da pagina 5-4. Queste procedure debbono essere eseguite agli intervalli indicati nel pro- gramma di manutenzione, perassicurare la continuità della validità della garanzia. Si consiglia di fare eseguire questi interventi pressol'officina di un rivenditore autorizzato HYUNDAI, da tecnici addestrati dal distributore o direttamente dallostabilimento di produzione. Si raccomanda che per ogni riparazione SF020D1-FTControlli giornalieri Questi controlli dovrebbero essere
effettuati ogni qualvolta utilizziate la vettura o quando fate rifornimento.L'elenco di questi controlli si trova a pagina 6-6.

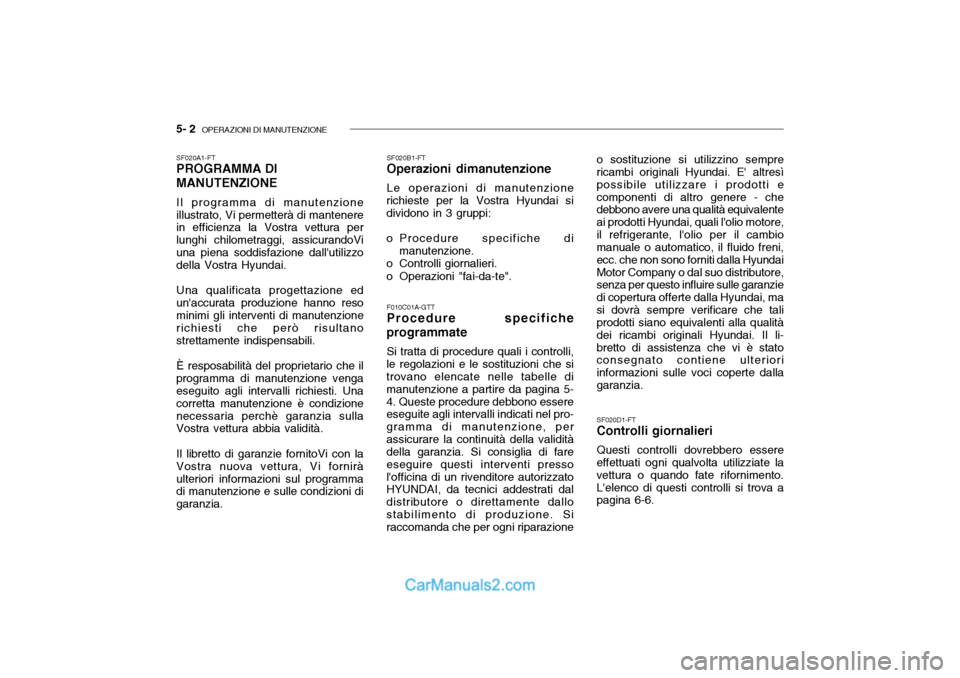

SF020A1-FTPROGRAMMA DI MANUTENZIONE Il programma di manutenzione illustrato, Vi permetterà di mantenere in efficienza la Vostra vettura per lunghi chilometraggi, assicurandoViuna piena soddisfazione dall'utilizzo della Vostra Hyundai. Una qualificata progettazione ed un'accurata produzione hanno resominimi gli interventi di manutenzione richiesti che però risultano strettamente indispensabili. È resposabilità del proprietario che il programma di manutenzione venga eseguito agli intervalli richiesti. Una corretta manutenzione è condizionenecessaria perchè garanzia sulla Vostra vettura abbia validità. Il libretto di garanzie fornitoVi con la Vostra nuova vettura, Vi forniràulteriori informazioni sul programma di manutenzione e sulle condizioni di garanzia. o sostituzione si utilizzino sempre ricambi originali Hyundai. E' altresì possibile utilizzare i prodotti ecomponenti di altro genere - che debbono avere una qualità equivalente ai prodotti Hyundai, quali l'olio motore,il refrigerante, l'olio per il cambio manuale o automatico, il fluido freni, ecc. che non sono forniti dalla HyundaiMotor Company o dal suo distributore, senza per questo influire sulle garanzie di copertura offerte dalla Hyundai, masi dovrà sempre verificare che tali prodotti siano equivalenti alla qualità dei ricambi originali Hyundai. Il li-bretto di assistenza che vi è stato consegnato contiene ulteriori informazioni sulle voci coperte dallagaranzia.

OPERAZIONI DI MANUTENZIONE 5- 3
SF020F1-FT Consigli pratici
o Vi suggeriamo di registrare le operazioni eseguite sulla Vostra vettura Questo, oltre ad essere diaiuto per programmare la manutenzione ordinaria, Vi servirà inoltre per documentare lecondizioni della vettura.
o Per qualsiasi informazione, potete sempre rivolgerVi al Vostro Concessionario.

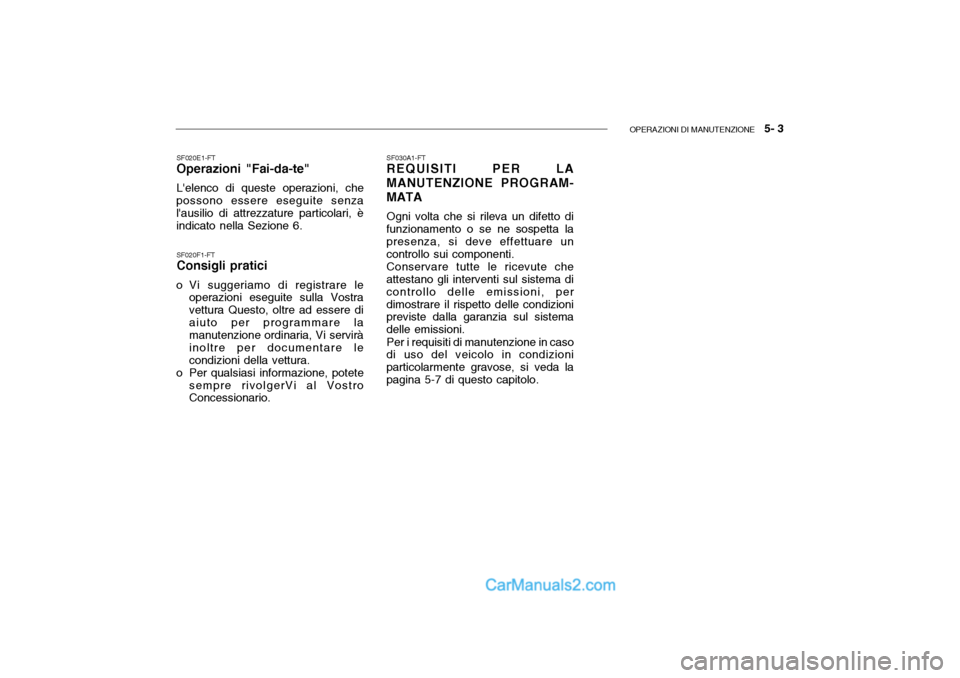

SF020E1-FTOperazioni "Fai-da-te" L'elenco di queste operazioni, che
possono essere eseguite senza l'ausilio di attrezzature particolari, è indicato nella Sezione 6. SF030A1-FT REQUISITI PER LA
MANUTENZIONE PROGRAM- MATA
Ogni volta che si rileva un difetto di
funzionamento o se ne sospetta la presenza, si deve effettuare un controllo sui componenti.
Conservare tutte le ricevute che
attestano gli interventi sul sistema di controllo delle emissioni, perdimostrare il rispetto delle condizioni previste dalla garanzia sul sistema delle emissioni.
Per i requisiti di manutenzione in caso
di uso del veicolo in condizioniparticolarmente gravose, si veda lapagina 5-7 di questo capitolo.

5- 4 OPERAZIONI DI MANUTENZIONE
SF040A1-FT PROGRAMMA DI MANUTENZIONE Un controllo regolare effettuato dalle officine autorizzate è essenziale per garantire sicurezza alla Vostra guida e lunga
vita alla Vostra vettura. Per la manutenzione viene solitamente indicato come punto di riferimento un intervallo chilometrico; nei casi in cui sia indicato anche un intervallo di tempo, la frequenza della manutenzione è determinata dalla scadenza che si presenta per prima.
120
96
R I
R I I I
R105 84
R
I I
90 72
R I
I
R
I I
R
75 60
R
I
I
6048
R I
R II II
R
45 36
R
I
I
3024
R I
I I I
R
15 12
R
I I NO. 1 2 34 5 67 8 9DESCRIZIONE
MANUTENZIONE SISTEMA CONTROLLO GENERALE (BENZINA)
OLIO MOTORE E FILTRO (SG O SUPERIORE) * Vedere nota (1) CINGHIA TRASM. (POMPA DELL'ACQUA, ALTERNATORE E ARIA CONDIZIONATA)
FILTRO CARBURANTE (MFI) TUBAZIONI CARBURANTE E RACCORDI CINGHIA DISTRIBUZIONE TUBO VAPORI E TAPPO BOCCHETTONE RIFORNIMTUBI DEPRESSIONE E VENTILAZIONE BASMENTO FILTRO ARIA CANDELE
Nota:
(1) SF O INFERIORE : OGNI 10,000 KM O 6 MESI : "R" (2) OGNI 40,000 KM : "R" Vedere nota (2)
F030B01TB-GTT R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO: PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O
SOSTITUIRE SE NECESSARIO
CHILOMETRI X 1000 MESI

OPERAZIONI DI MANUTENZIONE 5- 5
DESCRIZIONE
MANUTENZIONE DEL SISTEMA DI CONTROLLO DEL MOTORE (DIESEL)
OLIO MOTORE E FILTRO (Classe API: CF-4 o superiore ) Vedere nota (1) (Classe ACEA: Grado B4 o superiore)
FILTRO ARIACARTUCCIA DEL FILTRO CARBURANTE CINGHIA DELLA DISTRIBUZIONE CINGHIA COMANDO (SERVOSTERZO/ALTERNATORE)POMPA A VUOTO DELL'ALTERNATORE TUBO FLESSIBILE DELL'ALTERNATORE E TUBO FLESSIBILE DEL VUOTO TUBAZIONI CARBURANTE E RACCORDI 120
96
R I
R R
I I I I NO.
1 2 3 4 56 7 8 105
84
R I I I I
90 72
R R R R I I I
75 60
R I I I I
60 48
R I
R
I I I I
45 36
R R
I I I
30 24
R I
R
I I I I
15 12
R I I I I
F030D02B-GTT R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO: PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O SOSTITUIRE SE NECESSARIO
CHILOMETRI X 1000 MESI
Nota (1): OGNI 500 KM OPPURE PRIMA DI AFFRONTARE UN LUNGO VIAGGIO: "I"

5- 6 OPERAZIONI DI MANUTENZIONE
DESCRIZIONE

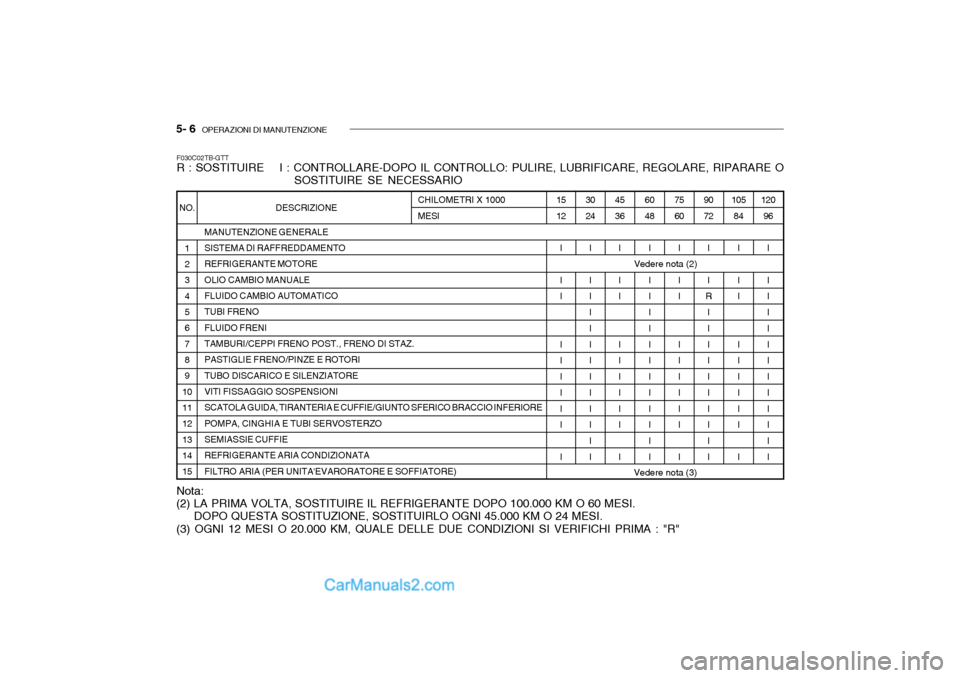

MANUTENZIONE GENERALE SISTEMA DI RAFFREDDAMENTO REFRIGERANTE MOTOREOLIO CAMBIO MANUALE FLUIDO CAMBIO AUTOMATICO TUBI FRENOFLUIDO FRENI TAMBURI/CEPPI FRENO POST., FRENO DI STAZ. PASTIGLIE FRENO/PINZE E ROTORITUBO DISCARICO E SILENZIATORE VITI FISSAGGIO SOSPENSIONI SCATOLA GUIDA, TIRANTERIA E CUFFIE/GIUNTO SFERICO BRACCIO INFERIOREPOMPA, CINGHIA E TUBI SERVOSTERZO SEMIASSIE CUFFIE REFRIGERANTE ARIA CONDIZIONATAFILTRO ARIA (PER UNITA'EVARORATORE E SOFFIATORE)
F030C02TB-GTT R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO: PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O
SOSTITUIRE SE NECESSARIO120
96
I I I I I I I I I I I I I
105
84
I I I I I I I I I I
90 72
I I
R
I I I I I I I I I I
75 60
I I I I I I I I I I
60 48
I I I I I I I I I I I I I
45 36
I I I I I I I I I I
30 24
I I I I I I I I I I I I I
15 12
I I I I I I I I I I
CHILOMETRI X 1000 MESINO.
1 2 3 45 6 78 9
10 11 12 1314 15
Nota:
(2) LA PRIMA VOLTA, SOSTITUIRE IL REFRIGERANTE DOPO 100.000 KM O 60 MESI. DOPO QUESTA SOSTITUZIONE, SOSTITUIRLO OGNI 45.000 KM O 24 MESI.
(3) OGNI 12 MESI O 20.000 KM, QUALE DELLE DUE CONDIZIONI SI VERIFICHI PRIMA : "R"
Vedere nota (2)
Vedere nota (3)

OPERAZIONI DI MANUTENZIONE 5- 7
OLIO MOTORE FILTRO FILTRO ARIA CANDELE CINGHIA DISTRIBUZIONEPASTIGLIE FRENO, PINZE E ROTORI TAMBURI/CEPPIFRENO POST., FRENO DI STAZIONAMENTOSCATOLA GUIDA, TIRANTERIA E CUFFIE/ GIUNTO SFERICO BRACCIO INFERIORE SEMIASSI E CUFFIEOLIO CAMBIO MANUALE FLUIDO CAMBIO AUTOMATICO FILTRO ARIA (PER UNITA'EVARORATORE E SOFFIATORE)
F040A06A-GTT

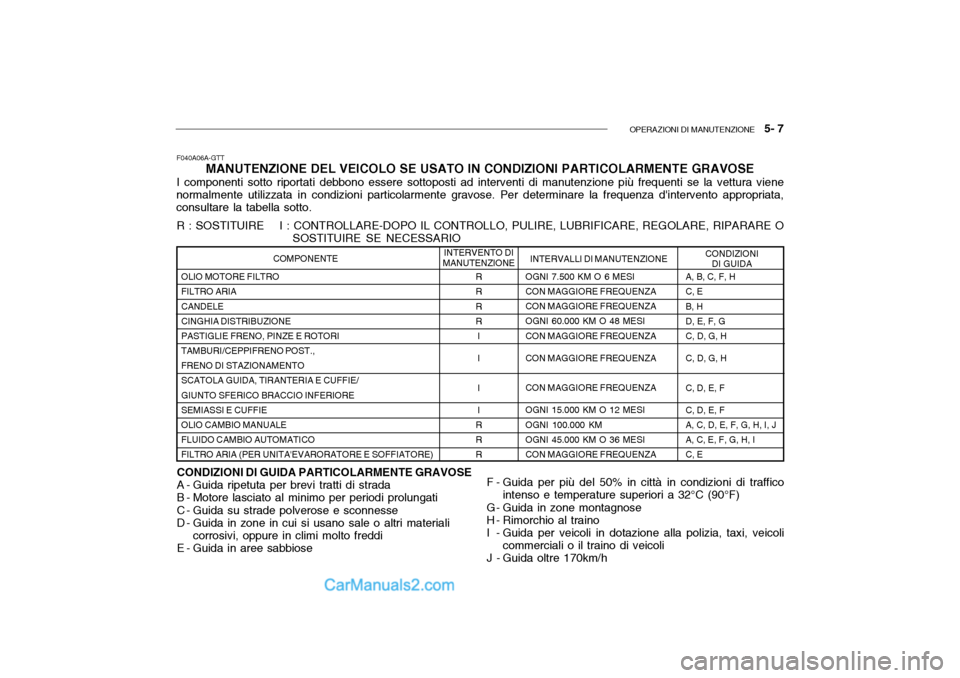

MANUTENZIONE DEL VEICOLO SE USATO IN CONDIZIONI PARTICOLARMENTE GRAVOSE
I componenti sotto riportati debbono essere sottoposti ad interventi di manutenzione più frequenti se la vettura viene
normalmente utilizzata in condizioni particolarmente gravose. Per determinare la frequenza d'intervento appropriata, consultare la tabella sotto.
R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO, PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O SOSTITUIRE SE NECESSARIO
COMPONENTE CONDIZIONI
DI GUIDA
INTERVENTO DI
MANUTENZIONE INTERVALLI DI MANUTENZIONE
CONDIZIONI DI GUIDA PARTICOLARMENTE GRAVOSE
A - Guida ripetuta per brevi tratti di strada
B - Motore lasciato al minimo per periodi prolungati
C - Guida su strade polverose e sconnesse
D - Guida in zone in cui si usano sale o altri materiali corrosivi, oppure in climi molto freddi
E - Guida in aree sabbiose F - Guida per più del 50% in città in condizioni di traffico
intenso e temperature superiori a 32°C (90°F)
G - Guida in zone montagnose
H - Rimorchio al traino
I - Guida per veicoli in dotazione alla polizia, taxi, veicoli commerciali o il traino di veicoli
J - Guida oltre 170km/h
R R R R
I I I I
R R R OGNI 7.500 KM O 6 MESI CON MAGGIORE FREQUENZA CON MAGGIORE FREQUENZAOGNI 60.000 KM O 48 MESI CON MAGGIORE FREQUENZA CON MAGGIORE FREQUENZA CON MAGGIORE FREQUENZA OGNI 15.000 KM O 12 MESI OGNI 100.000 KM OGNI 45.000 KM O 36 MESICON MAGGIORE FREQUENZA
A, B, C, F, HC, E B, H D, E, F, GC, D, G, H C, D, G, H C, D, E, F C, D, E, F A, C, D, E, F, G, H, I, J A, C, E, F, G, H, I C, E

5- 8 OPERAZIONI DI MANUTENZIONE
!

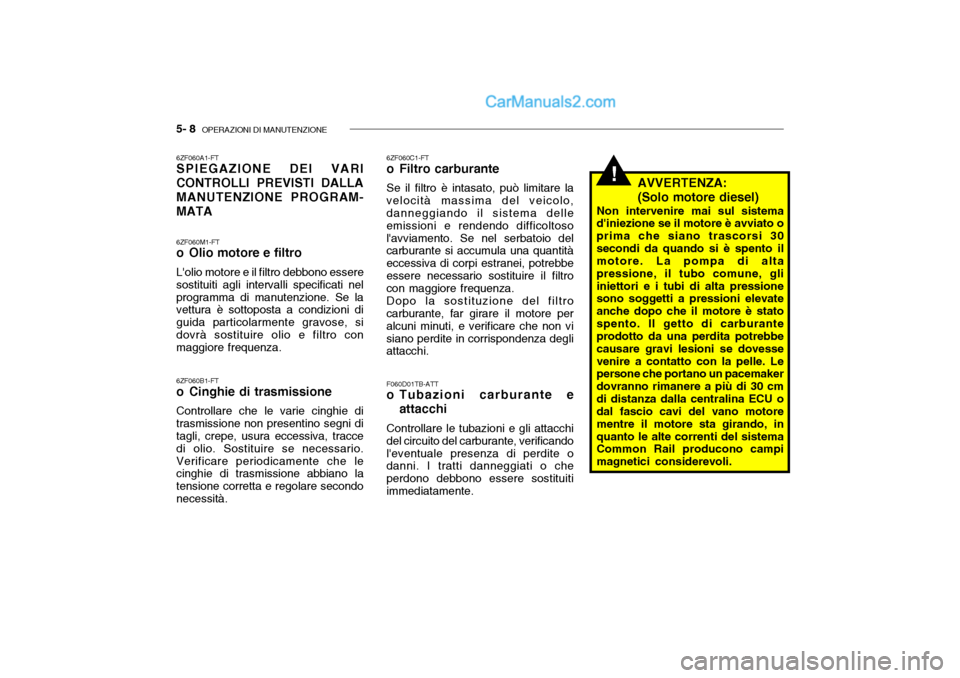

6ZF060A1-FT SPIEGAZIONE DEI VARI CONTROLLI PREVISTI DALLAMANUTENZIONE PROGRAM-MATA 6ZF060M1-FT
o Olio motore e filtro L'olio motore e il filtro debbono essere sostituiti agli intervalli specificati nelprogramma di manutenzione. Se la vettura è sottoposta a condizioni di guida particolarmente gravose, sidovrà sostituire olio e filtro con maggiore frequenza. 6ZF060C1-FT
o Filtro carburante Se il filtro è intasato, può limitare la
velocità massima del veicolo, danneggiando il sistema delle emissioni e rendendo difficoltosol'avviamento. Se nel serbatoio del carburante si accumula una quantità eccessiva di corpi estranei, potrebbeessere necessario sostituire il filtro con maggiore frequenza.
Dopo la sostituzione del filtro
carburante, far girare il motore per alcuni minuti, e verificare che non visiano perdite in corrispondenza degli attacchi.
F060D01TB-ATT
o Tubazioni carburante e
attacchi
Controllare le tubazioni e gli attacchi
del circuito del carburante, verificando l'eventuale presenza di perdite o danni. I tratti danneggiati o che perdono debbono essere sostituitiimmediatamente.
6ZF060B1-FT
o Cinghie di trasmissione Controllare che le varie cinghie di trasmissione non presentino segni di tagli, crepe, usura eccessiva, tracce di olio. Sostituire se necessario.Verificare periodicamente che le cinghie di trasmissione abbiano la tensione corretta e regolare secondonecessità. AVVERTENZA: (Solo motore diesel)
Non intervenire mai sul sistema
d'iniezione se il motore è avviato o prima che siano trascorsi 30secondi da quando si è spento il motore. La pompa di alta pressione, il tubo comune, gliiniettori e i tubi di alta pressione sono soggetti a pressioni elevate anche dopo che il motore è statospento. Il getto di carburante prodotto da una perdita potrebbe causare gravi lesioni se dovessevenire a contatto con la pelle. Le persone che portano un pacemaker dovranno rimanere a più di 30 cmdi distanza dalla centralina ECU o dal fascio cavi del vano motore mentre il motore sta girando, inquanto le alte correnti del sistema Common Rail producono campi magnetici considerevoli.
