6-23
SELBSTHILFE

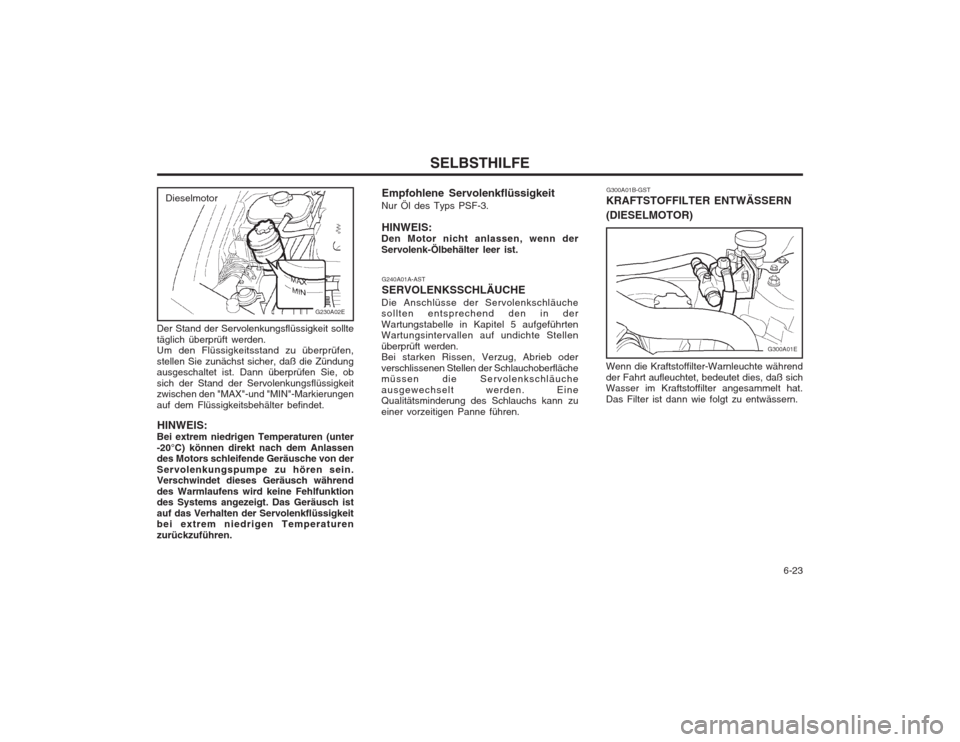

Der Stand der Servolenkungsflüssigkeit sollte täglich überprüft werden. Um den Flüssigkeitsstand zu überprüfen, stellen Sie zunächst sicher, daß die Zündung ausgeschaltet ist. Dann überprüfen Sie, ob sich der Stand der Servolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markierungen
auf dem Flüssigkeitsbehälter befindet. HINWEIS:
Bei extrem niedrigen Temperaturen (unter-20°C) können direkt nach dem Anlassen des Motors schleifende Geräusche von der Servolenkungspumpe zu hören sein. Verschwindet dieses Geräusch während des Warmlaufens wird keine Fehlfunktion des Systems angezeigt. Das Geräusch ist auf das Verhalten der Servolenkflüssigkeit bei extrem niedrigen Temperaturen zurückzuführen.
G230A02E
Dieselmotor Empfohlene Servolenkflüssigkeit
Nur Öl des Typs PSF-3.
HINWEIS:
Den Motor nicht anlassen, wenn der Servolenk-Ölbehälter leer ist.
G240A01A-AST SERVOLENKSSCHLÄUCHE
Die Anschlüsse der Servolenkschläuche sollten entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen auf undichte Stellen überprüft werden. Bei starken Rissen, Verzug, Abrieb oder verschlissenen Stellen der Schlauchoberfläche müssen die Servolenkschläuche ausgewechselt werden. Eine Qualitätsminderung des Schlauchs kann zu einer vorzeitigen Panne führen. G300A01B-GST
KRAFTSTOFFILTER ENTWÄSSERN (DIESELMOTOR) Wenn die Kraftstoffilter-Warnleuchte während der Fahrt aufleuchtet, bedeutet dies, daß sich Wasser im Kraftstoffilter angesammelt hat. Das Filter ist dann wie folgt zu entwässern.
G300A01E

SELBSTHILFE
6-24 1. Die Glühlampe abkühlen lassen. Einen
Augenschutz tragen.
2. Die Glühlampe immer am Plastiksockel
festhalten - nicht am Glas festhalten.
3. Das Stromkabel vom Glühlampensockel
hinten im Scheinwerfer abtrennen.
4. Zum Entfernen der Scheinwerfer-
Glühlampe auf die Glühlampenfeder drücken.
5. Die Schutzabdeckung von der Ersatzglühlampe abnehmen und die neue Glühlampe einsetzen; dazu den Kunststoffsockel in die Scheinwerferöffnung einsetzen. Die Glühlampenfeder wieder spannen und das Stromkabel wieder anschließen.
6. Die alte Glühlampe sofort mit dem
Schutzdeckel und dem Karton entsorgen.
7. Überprüfen, ob der Scheinwerfer
einwandfrei funktioniert.
WARNUNG:Die Halogen-Glühlampe des Scheinwerfers enthält unter Druck stehendes Gas, und bei Stoß kann die Birne zerplatzen, und es können Teile in die Luft geschleudert werden. Beim Auswechseln die Glühlampe gegen Abrieb oder Kratzer und während der Beleuchtung gegen Flüssigkeiten schützen. Die Glühlampe nur beim Einsetzen in einen Scheinwerfer einschalten. Einen beschädigten oder gesprungenen Scheinwerfer auswechseln. Die Glühlampe sorgfältig beseitigen.
G270A02S-AST SCHEINWERFER-GLÜHLAMPEAuswechseln:
G270A01E
1. Den Ablaßstopfen unten am Kraftstoffilter
lösen und das Wasser mit geeigneten Mitteln auffangen.
2. Den Ablaßstopfen wieder festziehen, wenn kein Wasser mehr austritt.
3. Sicherstellen, daß die Warnleuchte aufleuchtet, wenn die Zündung eingeschaltet wird, und daß sie erlischt, wenn der Motor angelassen wird. Ist dies nicht der Fall, wenden Sie sich bitte an Ihren nächsten HYUNDAI- Vertragshändler.
VORSICHT:Ausgetretenes Wasser muß sorgfältig weggewischt werden, da der dem Wasser beigemischte Kraftstoff sich entzünden und einen Brand verursachen könnte.
G300B01E
G260A02A-AST AUSWECHSELN DER GLÜHLAMPENVor dem Auswechseln einer Glühlampe sicherstellen, daß der Lichtschalter in die Stellung "OFF" gebracht wurde. Auf den folgenden Abbildungen ist dargestellt, wie man zum Auswechseln an die Glühlampen gelangen kann. Beim Auswechseln einer durchgebrannten Glühlampe darauf achten, daß sie durch eine Glühlampe mit derselben Wattzahl ersetzt wird. ACHTUNG: Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mit den Lampen in Kontakt kommen.

6-25
SELBSTHILFE

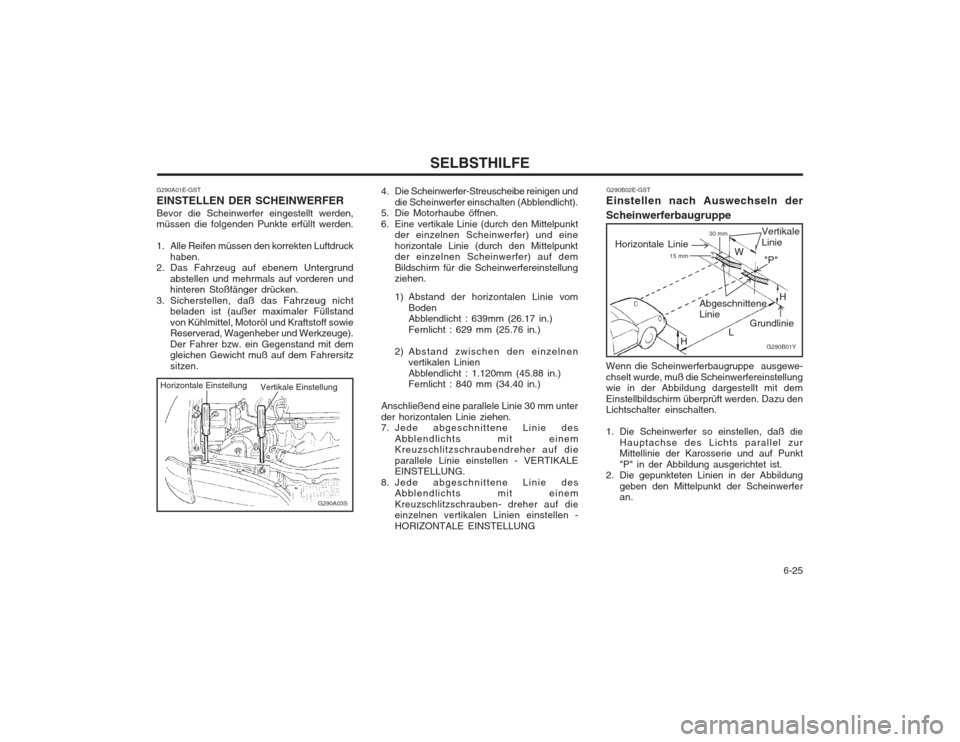

G290A01E-GST EINSTELLEN DER SCHEINWERFERBevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkte erfüllt werden.
1. Alle Reifen müssen den korrekten Luftdruck
haben.
2. Das Fahrzeug auf ebenem Untergrund
abstellen und mehrmals auf vorderen und hinteren Stoßfänger drücken.
3. Sicherstellen, daß das Fahrzeug nicht beladen ist (außer maximaler Füllstand von Kühlmittel, Motoröl und Kraftstoff sowie Reserverad, Wagenheber und Werkzeuge). Der Fahrer bzw. ein Gegenstand mit dem gleichen Gewicht muß auf dem Fahrersitz sitzen.
Vertikale Einstellung
Horizontale Einstellung
G290A03S
4. Die Scheinwerfer-Streuscheibe reinigen und
die Scheinwerfer einschalten (Abblendlicht).
5. Die Motorhaube öffnen.
6. Eine vertikale Linie (durch den Mittelpunkt der einzelnen Scheinwerfer) und einehorizontale Linie (durch den Mittelpunkt der einzelnen Scheinwerfer) auf dem Bildschirm für die Scheinwerfereinstellung ziehen.
1) Abstand der horizontalen Linie vom
Boden Abblendlicht : 639mm (26.17 in.) Fernlicht : 629 mm (25.76 in.)
2) Abstand zwischen den einzelnen vertikalen LinienAbblendlicht : 1.120mm (45.88 in.) Fernlicht : 840 mm (34.40 in.)
Anschließend eine parallele Linie 30 mm unter der horizontalen Linie ziehen.
7. Jede abgeschnittene Linie des Abblendlichts mit einemKreuzschlitzschraubendreher auf die parallele Linie einstellen - VERTIKALE EINSTELLUNG.
8. Jede abgeschnittene Linie des Abblendlichts mit einem Kreuzschlitzschrauben- dreher auf die einzelnen vertikalen Linien einstellen - HORIZONTALE EINSTELLUNGG290B02E-GST
Einstellen nach Auswechseln der Scheinwerferbaugruppe
G290B01Y
Vertikale Linie
Abgeschnittene Linie
"P" H
L
H W
Grundlinie
15 mmHorizontale Linie30 mm

Wenn die Scheinwerferbaugruppe ausgewe- chselt wurde, muß die Scheinwerfereinstellung wie in der Abbildung dargestellt mit dem Einstellbildschirm überprüft werden. Dazu den Lichtschalter einschalten.
1. Die Scheinwerfer so einstellen, daß die
Hauptachse des Lichts parallel zur Mittellinie der Karosserie und auf Punkt "P" in der Abbildung ausgerichtet ist.
2. Die gepunkteten Linien in der Abbildung
geben den Mittelpunkt der Scheinwerfer an.

SELBSTHILFE

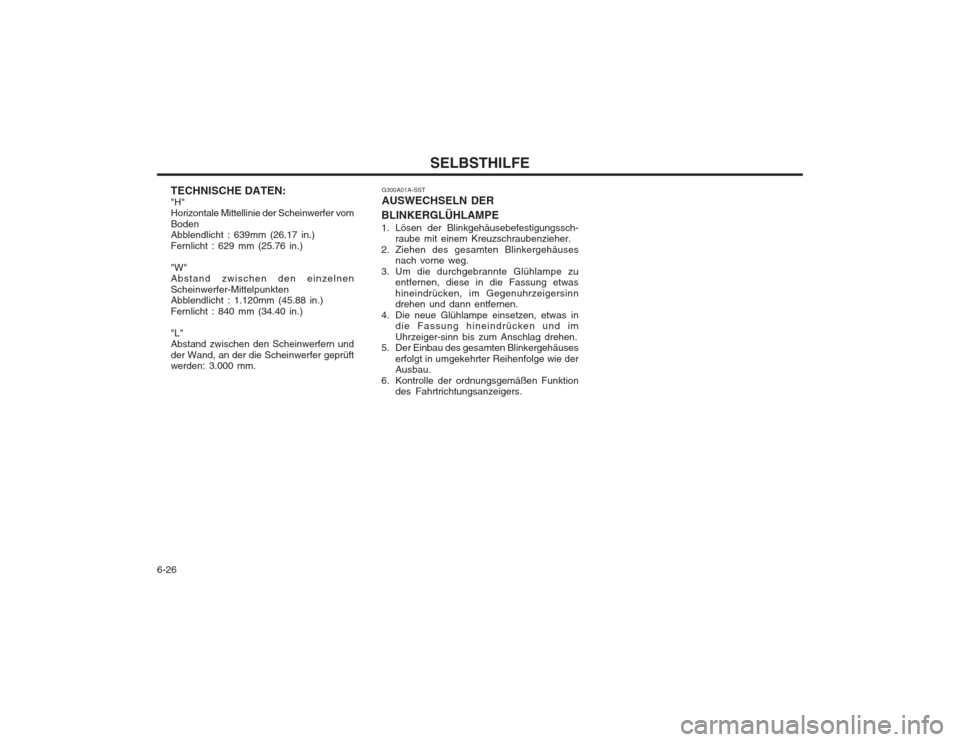

6-26 G300A01A-SST AUSWECHSELN DER
BLINKERGLÜHLAMPE
1. Lösen der Blinkgehäusebefestigungssch- raube mit einem Kreuzschraubenzieher.
2. Ziehen des gesamten Blinkergehäuses nach vorne weg.
3. Um die durchgebrannte Glühlampe zu entfernen, diese in die Fassung etwas hineindrücken, im Gegenuhrzeigersinn drehen und dann entfernen.
4. Die neue Glühlampe einsetzen, etwas in die Fassung hineindrücken und im Uhrzeiger-sinn bis zum Anschlag drehen.
5. Der Einbau des gesamten Blinkergehäuses
erfolgt in umgekehrter Reihenfolge wie der Ausbau.
6. Kontrolle der ordnungsgemäßen Funktion des Fahrtrichtungsanzeigers.
TECHNISCHE DATEN: "H" Horizontale Mittellinie der Scheinwerfer vom Boden Abblendlicht : 639mm (26.17 in.) Fernlicht : 629 mm (25.76 in.) "W" Abstand zwischen den einzelnen Scheinwerfer-Mittelpunkten Abblendlicht : 1.120mm (45.88 in.) Fernlicht : 840 mm (34.40 in.) "L" Abstand zwischen den Scheinwerfern und der Wand, an der die Scheinwerfer geprüft werden: 3.000 mm.

6-27
SELBSTHILFE

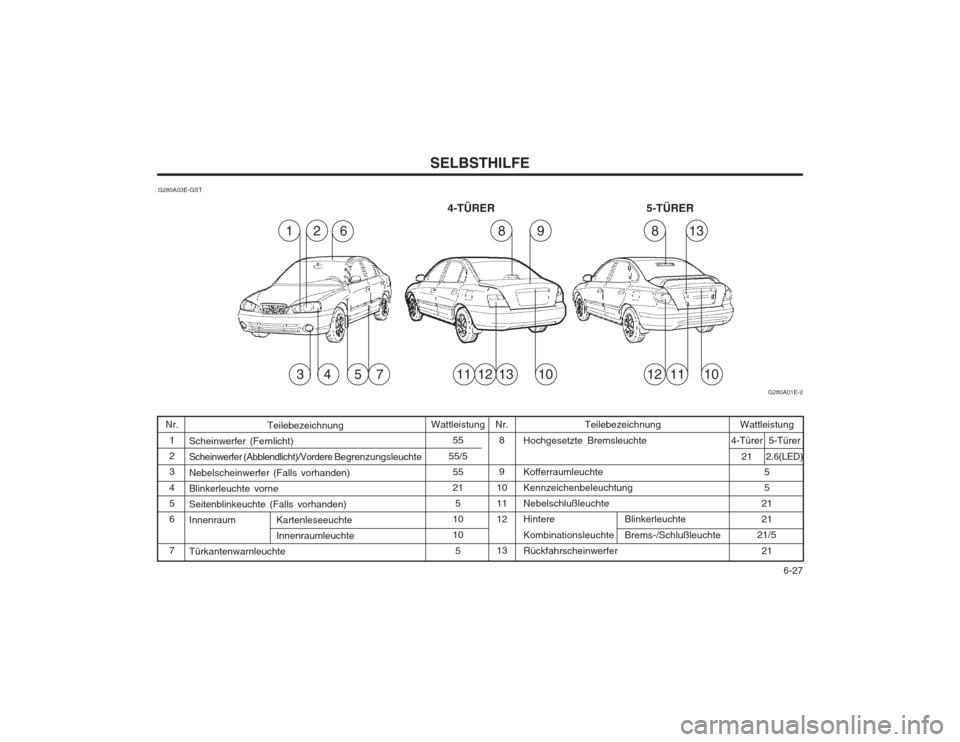

G280A03E-GST
Wattleistung
5 5
2121
21/5
21
Nr.
123 4 56 7 Wattleistung
55
55/5 55 215
1010
5 Nr.
8 9
10 1112 13 Teilebezeichnung
Hochgesetzte BremsleuchteKofferraumleuchte KennzeichenbeleuchtungNebelschlußleuchte
Hintere Blinkerleuchte
Kombinationsleuchte Brems-/Schlußleuchte Rückfahrscheinwerfer
Teilebezeichnung
Scheinwerfer (Fernlicht)
Scheinwerfer ( Abblendlicht)/Vordere Begrenzungsleuchte
Nebelscheinwerfer (Falls vorhanden)Blinkerleuchte vorneSeitenblinkeuchte (Falls vorhanden)
Innenraum Kartenleseeuchte Innenraumleuchte
Türkantenwarnleuchte
4-TÜRER 5-TÜRER
4-Türer21
5-Türer
2.6(LED)
G280A01E-2
7
8813
12111012111310453
6219

7-1
ABGASREINIGUNGSSYSTEM

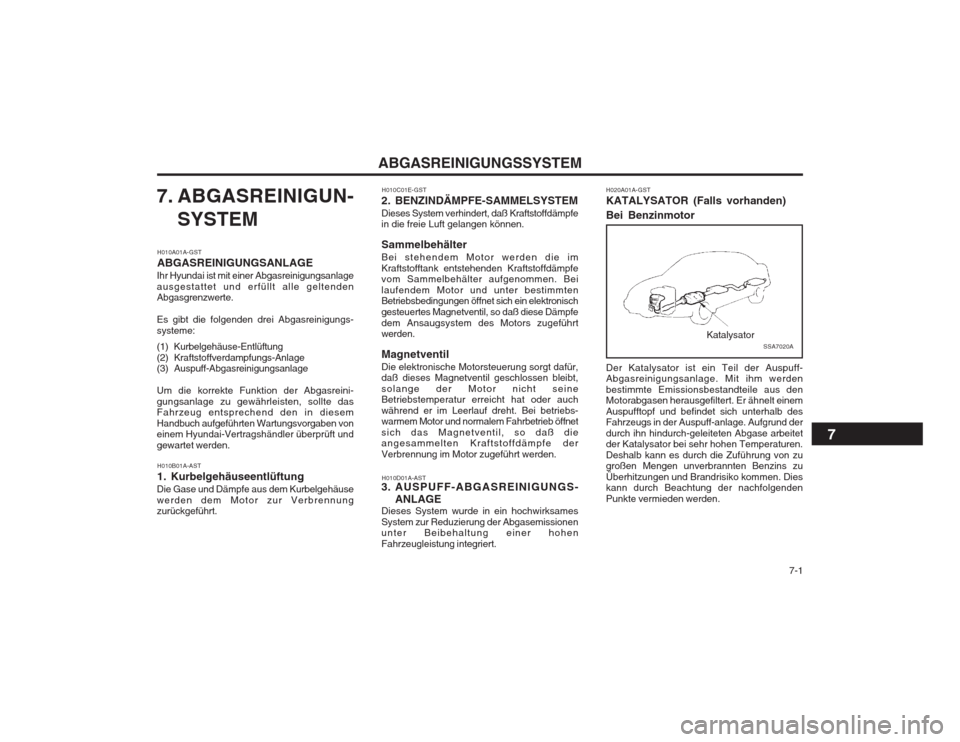

7. ABGASREINIGUN- SYSTEM
H010A01A-GST ABGASREINIGUNGSANLAGE
Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltenden Abgasgrenzwerte. Es gibt die folgenden drei Abgasreinigungs- systeme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungs-Anlage
(3) Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreini- gungsanlage zu gewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuch aufgeführten Wartungsvorgaben von einem Hyundai-Vertragshändler überprüft und gewartet werden.
H010B01A-AST
1. Kurbelgehäuseentlüftung
Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt. H010C01E-GST
2. BENZINDÄMPFE-SAMMELSYSTEM Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luft gelangen können. Sammelbehälter Bei stehendem Motor werden die im Kraftstofftank entstehenden Kraftstoffdämpfe vom Sammelbehälter aufgenommen. Bei laufendem Motor und unter bestimmten Betriebsbedingungen öffnet sich ein elektronisch gesteuertes Magnetventil, so daß diese Dämpfedem Ansaugsystem des Motors zugeführt werden. Magnetventil Die elektronische Motorsteuerung sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Motor nicht seine Betriebstemperatur erreicht hat oder auch während er im Leerlauf dreht. Bei betriebs- warmem Motor und normalem Fahrbetrieb öffnet sich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe der Verbrennung im Motor zugeführt werden.
H010D01A-AST
3. AUSPUFF-ABGASREINIGUNGS-
ANLAGE
Dieses System wurde in ein hochwirksamesSystem zur Reduzierung der Abgasemissionen unter Beibehaltung einer hohen Fahrzeugleistung integriert. H020A01A-GST KATALYSATOR (Falls vorhanden) Bei Benzinmotor
Katalysator
Der Katalysator ist ein Teil der Auspuff- Abgasreinigungsanlage. Mit ihm werden bestimmte Emissionsbestandteile aus den Motorabgasen herausgefiltert. Er ähnelt einem Auspufftopf und befindet sich unterhalb des Fahrzeugs in der Auspuff-anlage. Aufgrund der durch ihn hindurch-geleiteten Abgase arbeitet der Katalysator bei sehr hohen Temperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zu Überhitzungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermieden werden. SSA7020A
7

ABGASREINIGUNGSSYSTEM
7-2

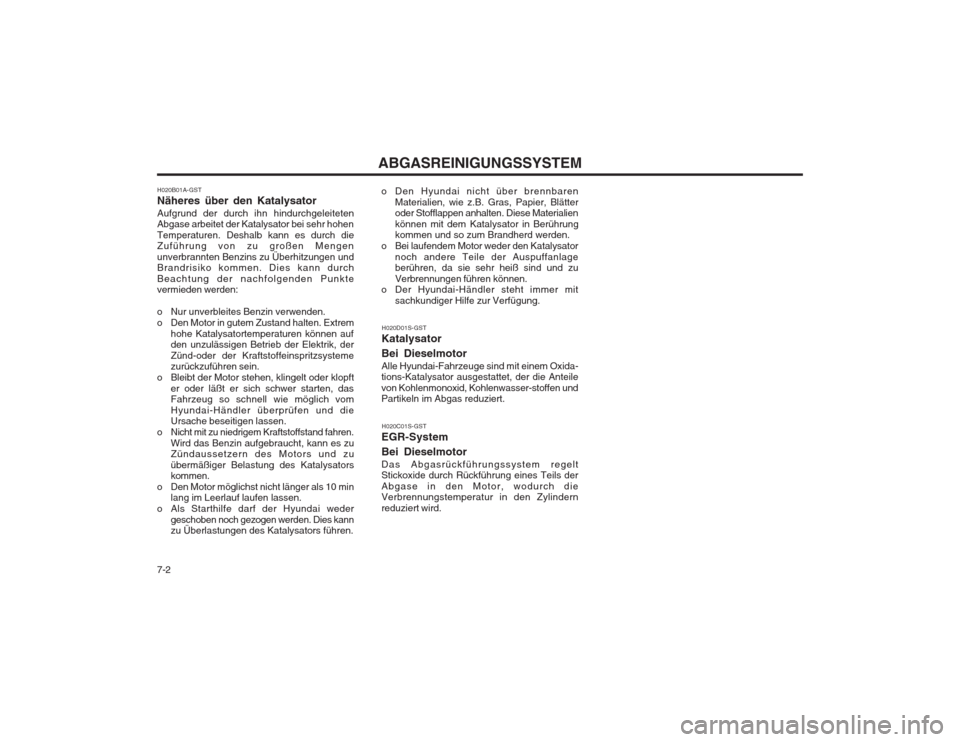

H020B01A-GST Näheres über den KatalysatorAufgrund der durch ihn hindurchgeleiteten
Abgase arbeitet der Katalysator bei sehr hohen Temperaturen. Deshalb kann es durch die
Zuführung von zu großen Mengen unverbrannten Benzins zu Überhitzungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermieden werden:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem
hohe Katalysatortemperaturen können auf den unzulässigen Betrieb der Elektrik, der Zünd-oder der Kraftstoffeinspritzsysteme zurückzuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, dasFahrzeug so schnell wie möglich vom
Hyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird das Benzin aufgebraucht, kann es zuZündaussetzern des Motors und zu
übermäßiger Belastung des Katalysators kommen.
o Den Motor möglichst nicht länger als 10 min lang im Leerlauf laufen lassen.
o Als Starthilfe darf der Hyundai weder geschoben noch gezogen werden. Dies kannzu Überlastungen des Katalysators führen. o Den Hyundai nicht über brennbaren
Materialien, wie z.B. Gras, Papier, Blätteroder Stofflappen anhalten. Diese Materialien
können mit dem Katalysator in Berührung kommen und so zum Brandherd werden.
o Bei laufendem Motor weder den Katalysator noch andere Teile der Auspuffanlageberühren, da sie sehr heiß sind und zu
Verbrennungen führen können.
o Der Hyundai-Händler steht immer mit
sachkundiger Hilfe zur Verfügung.
H020D01S-GST
Katalysator Bei Dieselmotor Alle Hyundai-Fahrzeuge sind mit einem Oxida- tions-Katalysator ausgestattet, der die Anteile von Kohlenmonoxid, Kohlenwasser-stoffen und Partikeln im Abgas reduziert.
H020C01S-GST
EGR-System Bei Dieselmotor Das Abgasrückführungssystem regelt Stickoxide durch Rückführung eines Teils der Abgase in den Motor, wodurch die Verbrennungstemperatur in den Zylindern reduziert wird.

8-1
VERBRAUCHERINFORMATION
I010B01A-GST Motornummer
I030A02S-AST EMPFOHLENER REIFENLUFTDRUCK
I010A01A-GST FAHRGESTELLNUMMER (VIN)
8. VERBRAUCHERIN-
FORMATION
Die Fahrgestellnummer (VIN) wird zur Zulassung des Fahrzeugs sowie im Zusammenhang mit allen rechtlichen Schritten betreffend der Fahrzeughaltung usw. verwendet. Sie ist auf dem Typenschild, das an der Motorseite der Spritzwand zwischen Motor- und Insassenraum angebracht ist zu finden: Die Motornummer ist, wie in der nachfolgenden Abbildung dargestellt, in den Motorblock eingeprägt.I020A01A-AST INFORMATIONEN ZU DEN REIFENDie Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unter normalen Fahrbedingungen die max. Leistung. Der für das Fahrzeug empfohlene Reifenluftdruck ist dem Reifenaufkleber am B- Säulen-Außenblech zu entnehmen.
I010A01E
SSA8010B
I030A01E
I010B01B
Benzinmotor
Dieselmotor
8
Reifengröße Reifendruck, kPa (bar)
185/65R15(88H) 195/55R15(88H) hinten
210(2.1)210(2.1) vorne
230(2.3)230(2.3)
Bis zu 2
Personen Bis zur max.
Zuladung
hinten
230(2.3)230(2.3)
vorne
210(2.1)210(2.1)
