2003 Hyundai Elantra Betriebsanleitung (in German)

6-15
SELBSTHILFE
G110D03E-GST Überprüfen des Getriebeölstands
Das Fahrzeug auf ebenem Untergrund abstellen und die Handbremse anziehen. Zum Überprüfen des Getriebeölstands muß das Getriebeöl normale Betriebstemperatur aufweisen und der Motor im Leerlauf laufen.
C090A01E
G110D01E Während der Motor im Leerlauf läuft, die Bremsen betätigen und den Wählhebel aus der Parkstellung "P" in eine der anderen Stellungen -"R", "N", "D", "3" (2.0 DOHC), "2", "L" - und dann wieder in die Neutralstellung "N" oder "P" schalten. Während der Motor weiter im Leerlauf läuft, wie folgt vorgehen:
1. Die Motorhaube öffnen; dabei darauf
achten, daß Hände und Kleidung nicht in die Nähe von umlaufenden Teilen geraten.
2. Den Getriebeöl-Meßstab herausnehmen, abwischen, so weit wie möglich einführen und dann wieder herausziehen. Jetzt den Getriebeölstand auf dem Meßstab überprüfen. Der Getriebeölstand muß sich zwischen den beiden "HOT"-Markierungen befinden.
3. Bei zu niedrigem Getriebeölstand über den
Trichter durch das Meßstabrohr Getriebeöl zufügen, bis sich der Getriebeölstand zwischen den beiden "HOT"- Markierungen befindet.
Flüssigkeitsstand sollte innerhalb dieser Angaben liegen
HKSOM120
ÎÎ
WARNUNG:
Der Kühlerlüfter wird über die Kühlmittel- temperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Mo- tor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmittel-temperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten. Hochdruckpumpe, Verteiler, Ein- spritzdüsen und Hochdruck-leitungen stehen auch nach dem Abstellen des Mo- tors noch unter hohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.

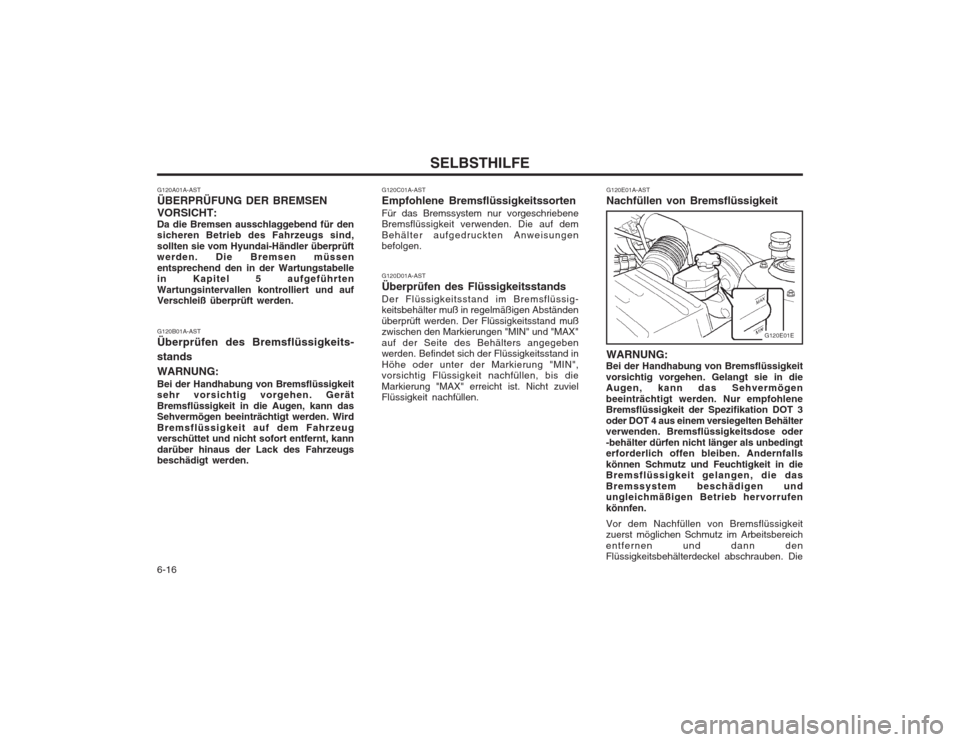

SELBSTHILFE
6-16 G120E01A-AST Nachfüllen von Bremsflüssigkeit WARNUNG:
Bei der Handhabung von Bremsflüssigkeit vorsichtig vorgehen. Gelangt sie in die Augen, kann das Sehvermögen beeinträchtigt werden. Nur empfohlene Bremsflüssigkeit der Spezifikation DOT 3 oder DOT 4 aus einem versiegelten Behälter verwenden. Bremsflüssigkeitsdose oder -behälter dürfen nicht länger als unbedingt erforderlich offen bleiben. Andernfalls können Schmutz und Feuchtigkeit in die Bremsflüssigkeit gelangen, die das Bremssystem beschädigen und ungleichmäßigen Betrieb hervorrufen könnfen. Vor dem Nachfüllen von Bremsflüssigkeit zuerst möglichen Schmutz im Arbeitsbereich entfernen und dann den Flüssigkeitsbehälterdeckel abschrauben. Die
G120E01E
G120D01A-AST Überprüfen des FlüssigkeitsstandsDer Flüssigkeitsstand im Bremsflüssig- keitsbehälter muß in regelmäßigen Abständen überprüft werden. Der Flüssigkeitsstand muß zwischen den Markierungen "MIN" und "MAX" auf der Seite des Behälters angegeben werden. Befindet sich der Flüssigkeitsstand in Höhe oder unter der Markierung "MIN", vorsichtig Flüssigkeit nachfüllen, bis die Markierung "MAX" erreicht ist. Nicht zuviel Flüssigkeit nachfüllen.
G120A01A-AST ÜBERPRÜFUNG DER BREMSENVORSICHT: Da die Bremsen ausschlaggebend für den sicheren Betrieb des Fahrzeugs sind, sollten sie vom Hyundai-Händler überprüft werden. Die Bremsen müssen entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen kontrolliert und auf Verschleiß überprüft werden.
G120C01A-AST Empfohlene BremsflüssigkeitssortenFür das Bremssystem nur vorgeschriebene Bremsflüssigkeit verwenden. Die auf dem Behälter aufgedruckten Anweisungen befolgen.
G120B01A-AST Überprüfen des Bremsflüssigkeits- stands WARNUNG: Bei der Handhabung von Bremsflüssigkeit sehr vorsichtig vorgehen. Gerät Bremsflüssigkeit in die Augen, kann das Sehvermögen beeinträchtigt werden. Wird Bremsflüssigkeit auf dem Fahrzeug verschüttet und nicht sofort entfernt, kann darüber hinaus der Lack des Fahrzeugs beschädigt werden.

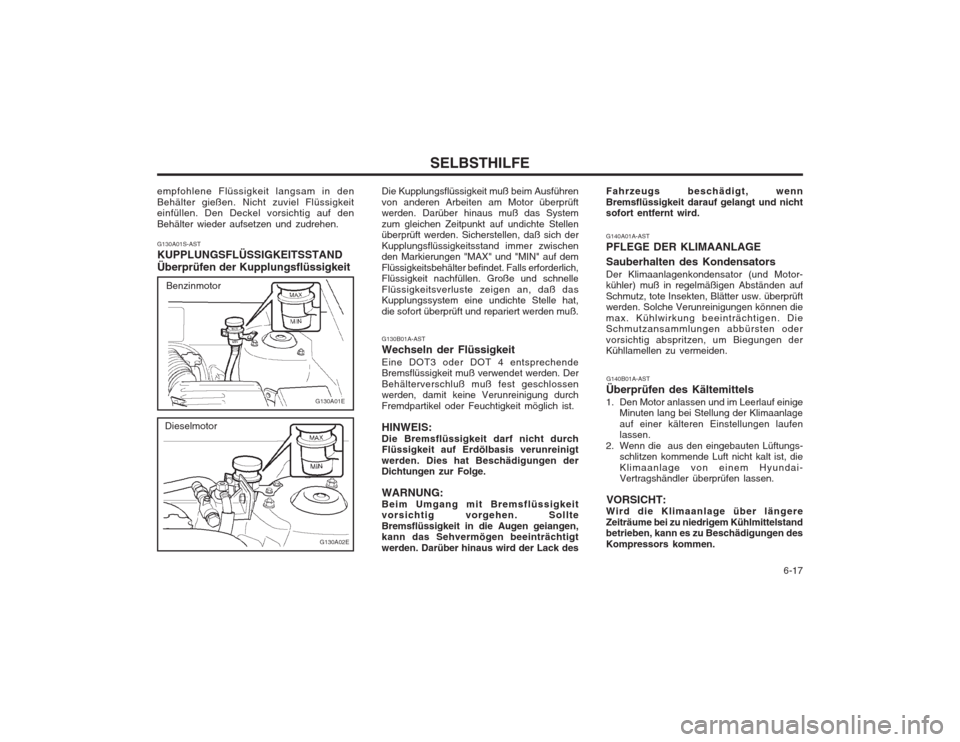

6-17
SELBSTHILFE
empfohlene Flüssigkeit langsam in den Behälter gießen. Nicht zuviel Flüssigkeit einfüllen. Den Deckel vorsichtig auf den Behälter wieder aufsetzen und zudrehen. G130A01S-AST KUPPLUNGSFLÜSSIGKEITSSTANDÜberprüfen der Kupplungsflüssigkeit
G130B01A-ASTWechseln der FlüssigkeitEine DOT3 oder DOT 4 entsprechende Bremsflüssigkeit muß verwendet werden. Der Behälterverschluß muß fest geschlossen werden, damit keine Verunreinigung durch Fremdpartikel oder Feuchtigkeit möglich ist. HINWEIS: Die Bremsflüssigkeit darf nicht durch Flüssigkeit auf Erdölbasis verunreinigt werden. Dies hat Beschädigungen der Dichtungen zur Folge. WARNUNG: Beim Umgang mit Bremsflüssigkeit vorsichtig vorgehen. Sollte Bremsflüssigkeit in die Augen geiangen, kann das Sehvermögen beeinträchtigt werden. Darüber hinaus wird der Lack des
Die Kupplungsflüssigkeit muß beim Ausführenvon anderen Arbeiten am Motor überprüft werden. Darüber hinaus muß das System zum gleichen Zeitpunkt auf undichte Stellen überprüft werden. Sicherstellen, daß sich der Kupplungsflüssigkeitsstand immer zwischen den Markierungen "MAX" und "MIN" auf dem Flüssigkeitsbehälter befindet. Falls erforderlich, Flüssigkeit nachfüllen. Große und schnelle Flüssigkeitsverluste zeigen an, daß das Kupplungssystem eine undichte Stelle hat, die sofort überprüft und repariert werden muß.
G130A01E
G130A02E
Benzinmotor
Dieselmotor
G140A01A-AST PFLEGE DER KLIMAANLAGE Sauberhalten des Kondensators Der Klimaanlagenkondensator (und Motor- kühler) muß in regelmäßigen Abständen auf Schmutz, tote Insekten, Blätter usw. überprüft werden. Solche Verunreinigungen können die max. Kühlwirkung beeinträchtigen. Die Schmutzansammlungen abbürsten oder vorsichtig abspritzen, um Biegungen der Kühllamellen zu vermeiden. G140B01A-AST
Überprüfen des Kältemittels
1. Den Motor anlassen und im Leerlauf einige Minuten lang bei Stellung der Klimaanlage auf einer kälteren Einstellungen laufen lassen.
2. Wenn die aus den eingebauten Lüftungs- schlitzen kommende Luft nicht kalt ist, die Klimaanlage von einem Hyundai- Vertragshändler überprüfen lassen.
VORSICHT:
Wird die Klimaanlage über längere Zeiträume bei zu niedrigem Kühlmittelstand betrieben, kann es zu Beschädigungen des Kompressors kommen.
Fahrzeugs beschädigt, wennBremsflüssigkeit darauf gelangt und nicht sofort entfernt wird.

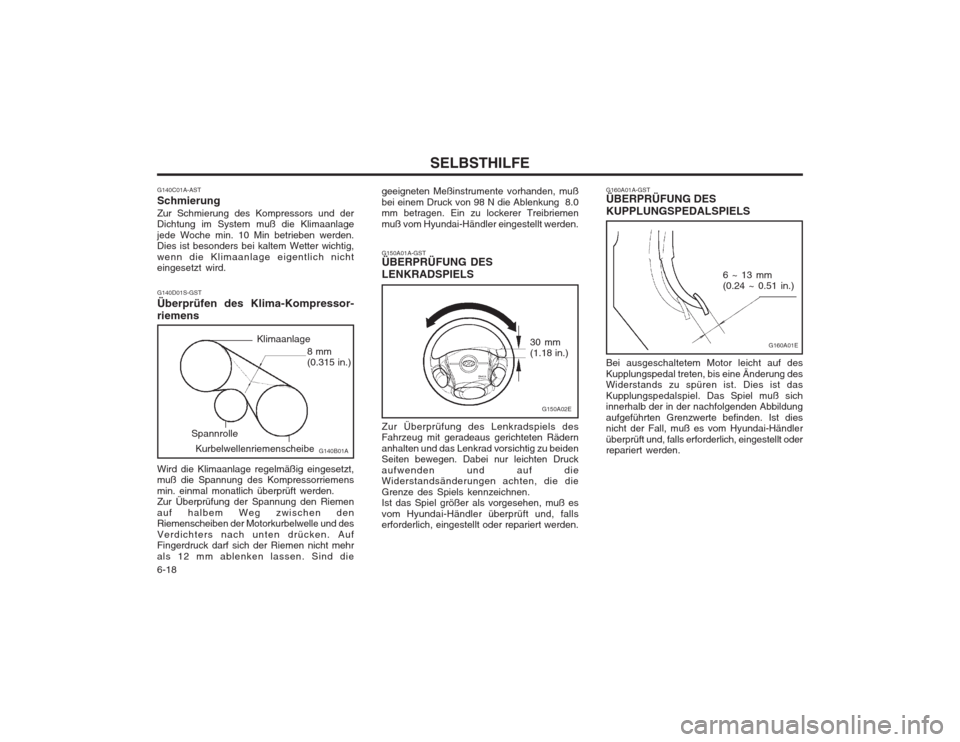

SELBSTHILFE
6-18
G160A01A-GST ÜBERPRÜFUNG DES KUPPLUNGSPEDALSPIELS Bei ausgeschaltetem Motor leicht auf des Kupplungspedal treten, bis eine Änderung des Widerstands zu spüren ist. Dies ist das Kupplungspedalspiel. Das Spiel muß sich innerhalb der in der nachfolgenden Abbildung aufgeführten Grenzwerte befinden. Ist dies nicht der Fall, muß es vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
G160A01E
6 ~ 13 mm (0.24 ~ 0.51 in.)
G150A01A-GST ÜBERPRÜFUNG DES LENKRADSPIELS Zur Überprüfung des Lenkradspiels des Fahrzeug mit geradeaus gerichteten Rädern anhalten und das Lenkrad vorsichtig zu beiden Seiten bewegen. Dabei nur leichten Druck aufwenden und auf die Widerstandsänderungen achten, die die Grenze des Spiels kennzeichnen. Ist das Spiel größer als vorgesehen, muß es vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
G140D01S-GST Überprüfen des Klima-Kompressor-riemens Wird die Klimaanlage regelmäßig eingesetzt, muß die Spannung des Kompressorriemens min. einmal monatlich überprüft werden. Zur Überprüfung der Spannung den Riemen auf halbem Weg zwischen den Riemenscheiben der Motorkurbelwelle und des Verdichters nach unten drücken. Auf Fingerdruck darf sich der Riemen nicht mehr als 12 mm ablenken lassen. Sind die
Klimaanlage
Spannrolle Kurbelwellenriemenscheibe
G140C01A-AST SchmierungZur Schmierung des Kompressors und der Dichtung im System muß die Klimaanlage jede Woche min. 10 Min betrieben werden. Dies ist besonders bei kaltem Wetter wichtig, wenn die Klimaanlage eigentlich nicht eingesetzt wird.
geeigneten Meßinstrumente vorhanden, muß bei einem Druck von 98 N die Ablenkung 8.0 mm betragen. Ein zu lockerer Treibriemen muß vom Hyundai-Händler eingestellt werden.
30 mm (1.18 in.)
G140B01A
8 mm (0.315 in.)
G150A02E

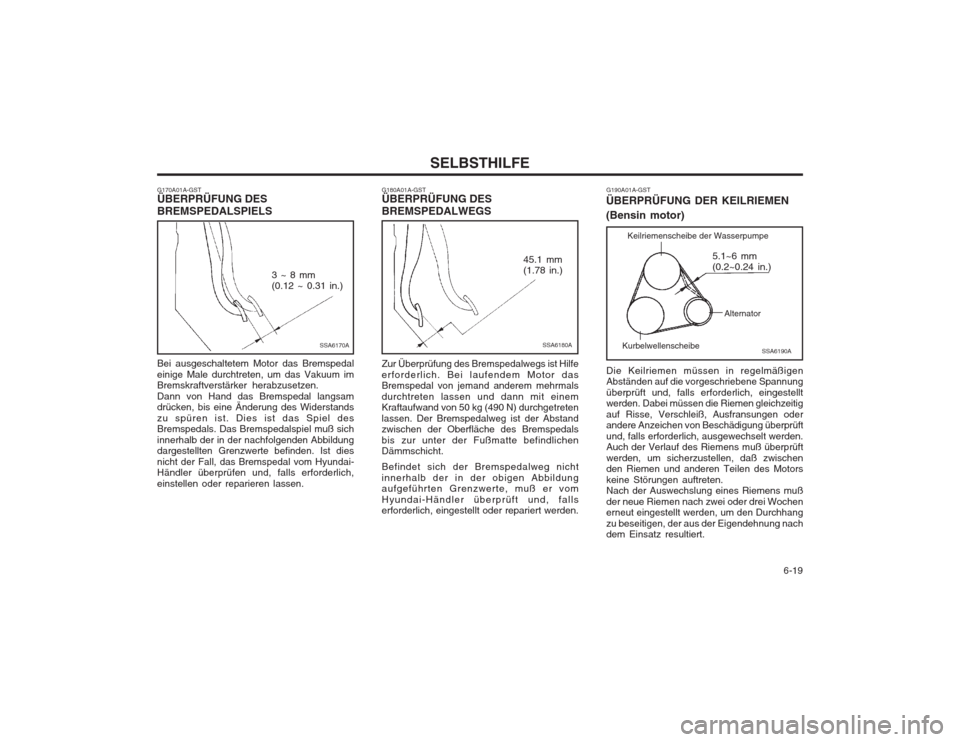

6-19
SELBSTHILFE
G170A01A-GST ÜBERPRÜFUNG DES BREMSPEDALSPIELS Bei ausgeschaltetem Motor das Bremspedal einige Male durchtreten, um das Vakuum im Bremskraftverstärker herabzusetzen. Dann von Hand das Bremspedal langsam drücken, bis eine Änderung des Widerstands zu spüren ist. Dies ist das Spiel des Bremspedals. Das Bremspedalspiel muß sich innerhalb der in der nachfolgenden Abbildung dargestellten Grenzwerte befinden. Ist dies nicht der Fall, das Bremspedal vom Hyundai- Händler überprüfen und, falls erforderlich, einstellen oder reparieren lassen. G180A01A-GST ÜBERPRÜFUNG DES BREMSPEDALWEGS Zur Überprüfung des Bremspedalwegs ist Hilfe erforderlich. Bei laufendem Motor das Bremspedal von jemand anderem mehrmals durchtreten lassen und dann mit einem Kraftaufwand von 50 kg (490 N) durchgetreten lassen. Der Bremspedalweg ist der Abstand zwischen der Oberfläche des Bremspedals bis zur unter der Fußmatte befindlichen Dämmschicht. Befindet sich der Bremspedalweg nicht innerhalb der in der obigen Abbildung aufgeführten Grenzwerte, muß er vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
SSA6170A
3 ~ 8 mm (0.12 ~ 0.31 in.)
SSA6180A
45.1 mm (1.78 in.)
G190A01A-GST
ÜBERPRÜFUNG DER KEILRIEMEN (Bensin motor)
Die Keilriemen müssen in regelmäßigen Abständen auf die vorgeschriebene Spannung überprüft und, falls erforderlich, eingestellt werden. Dabei müssen die Riemen gleichzeitig auf Risse, Verschleiß, Ausfransungen oder andere Anzeichen von Beschädigung überprüft und, falls erforderlich, ausgewechselt werden. Auch der Verlauf des Riemens muß überprüft werden, um sicherzustellen, daß zwischen den Riemen und anderen Teilen des Motors keine Störungen auftreten. Nach der Auswechslung eines Riemens muß der neue Riemen nach zwei oder drei Wochen erneut eingestellt werden, um den Durchhang zu beseitigen, der aus der Eigendehnung nach dem Einsatz resultiert.
SSA6190A
5.1~6 mm (0.2~0.24 in.)
Keilriemenscheibe der Wasserpumpe
Alternator
Kurbelwellenscheibe

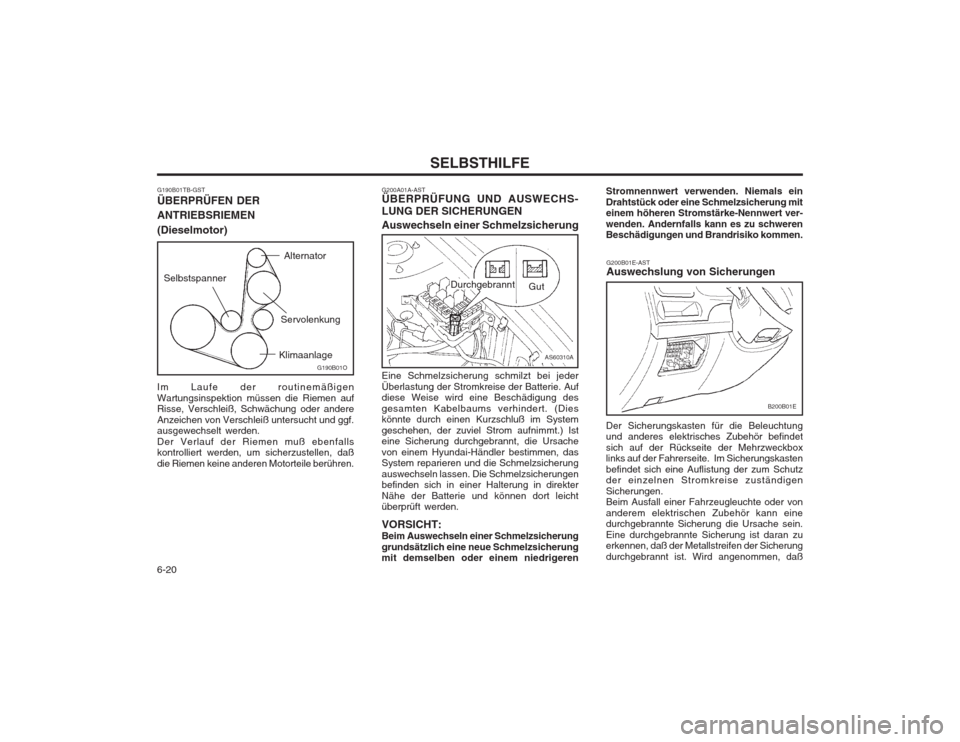

SELBSTHILFE
6-20 Stromnennwert verwenden. Niemals ein Drahtstück oder eine Schmelzsicherung mit einem höheren Stromstärke-Nennwert ver- wenden. Andernfalls kann es zu schweren Beschädigungen und Brandrisiko kommen.
G200B01E-AST Auswechslung von Sicherungen
Der Sicherungskasten für die Beleuchtung und anderes elektrisches Zubehör befindet sich auf der Rückseite der Mehrzweckbox links auf der Fahrerseite. Im Sicherungskasten befindet sich eine Auflistung der zum Schutz der einzelnen Stromkreise zuständigen Sicherungen. Beim Ausfall einer Fahrzeugleuchte oder von anderem elektrischen Zubehör kann eine durchgebrannte Sicherung die Ursache sein. Eine durchgebrannte Sicherung ist daran zu erkennen, daß der Metallstreifen der Sicherung durchgebrannt ist. Wird angenommen, daß
B200B01E
G200A01A-AST ÜBERPRÜFUNG UND AUSWECHS- LUNG DER SICHERUNGEN Auswechseln einer Schmelzsicherung Eine Schmelzsicherung schmilzt bei jeder Überlastung der Stromkreise der Batterie. Auf diese Weise wird eine Beschädigung des gesamten Kabelbaums verhindert. (Dies könnte durch einen Kurzschluß im System geschehen, der zuviel Strom aufnimmt.) Ist eine Sicherung durchgebrannt, die Ursache von einem Hyundai-Händler bestimmen, das System reparieren und die Schmelzsicherung auswechseln lassen. Die Schmelzsicherungen befinden sich in einer Halterung in direkter Nähe der Batterie und können dort leicht überprüft werden. VORSICHT: Beim Auswechseln einer Schmelzsicherunggrundsätzlich eine neue Schmelzsicherung mit demselben oder einem niedrigeren
AS60310A
Gut
Durchgebrannt
G190B01TB-GST ÜBERPRÜFEN DER ANTRIEBSRIEMEN (Dieselmotor) Im Laufe der routinemäßigen Wartungsinspektion müssen die Riemen auf Risse, Verschleiß, Schwächung oder andere Anzeichen von Verschleiß untersucht und ggf. ausgewechselt werden. Der Verlauf der Riemen muß ebenfalls kontrolliert werden, um sicherzustellen, daß die Riemen keine anderen Motorteile berühren.
G190B01O
Selbstspanner
Alternator
Klimaanlage Servolenkung

6-21
SELBSTHILFE
eine Sicherung durchgebrannt ist, entsprechend der nachfolgenden Schritte vorgehen:
1. Die Zündung und alle anderen Schalter ausschalten.
2. Den Sicherungskasten öffnen und jede
Sicherung überprüfen. Jede einzelne Sicherung herausziehen (dabei ist eine kleine im Sicherungskasten enthaltene "Sicherungsabziehvorrichtung" behilflich).
3. Grundsätzlich alle Sicherungen überprüfen, selbst wenn bereits eine durchgebrannte Sicherung gefunden wurde.
4. Die durchgebrannte Sicherung durch Eindrücken einer neuen Sicherung mit demselben Stromstärke-Nennwert aus- wechseln. Die Sicherung muß sich paßgerecht einfügen lassen. Ist dies nicht der Fall, muß die Sicherungsklemme vom Hyundai-Händler repariert oder aus-
AXA6201B gewechselt werden. Ist keine Ersatz- sicherung zur Hand, kann vorübergehend eine Sicherung mit dem gleichen Stromstärke-Nennwert verwendet werden, die für Zubehör zuständig ist, das nicht so wichtig ist (z.B. Radio oder Zigarettenanzünder). Ist dies der Fall, schnellstmöglich die Sicherung ergänzen.
VORSICHT:Eine durchgebrannte Sicherung zeigt ein Problem mit dem Stromkreis an. Brennt eine eingewechselte Sicherung sofort nach dem Einschalten wieder durch, handelt es sich um ein schwerwiegenderes Problem, das von einem Hyundai-Händler bestimmt und repariert werden muß. Eine Sicherung nur durch eine neue Sicherung mit demselben Stromstärke-Nennwert ersetzen. Eine Sicherung mit einem höheren Stromstärke-Nennwert kann zur/ Beschädigung und Brandrisiko führen.
G200B03Y
Gut Durchgebrannt WARNUNG: Batterien können gefährlich sein! Bei Arbeiten an Batterien sorgfältig die nachfolgenden Vorsichtsmaßnahmen beachten, um schwere Verletzungen zu vermeiden. Die Batterieflüssigkeit enthält eine konzentrierte Schwefelsäurelösung, die giftig und hoch korrosiv wirkt. Vorsichtig vorgehen, um keine Batterieflüssigkeit auf Personen oder Fahrzeug zu verschütten. Gerät Batterieflüssigkeit auf Personen, die folgenden Gegenmaßnahmen ergreifen:
G210A01A-AST ÜBERPRÜFUNG DER BATTERIE
G210A01E

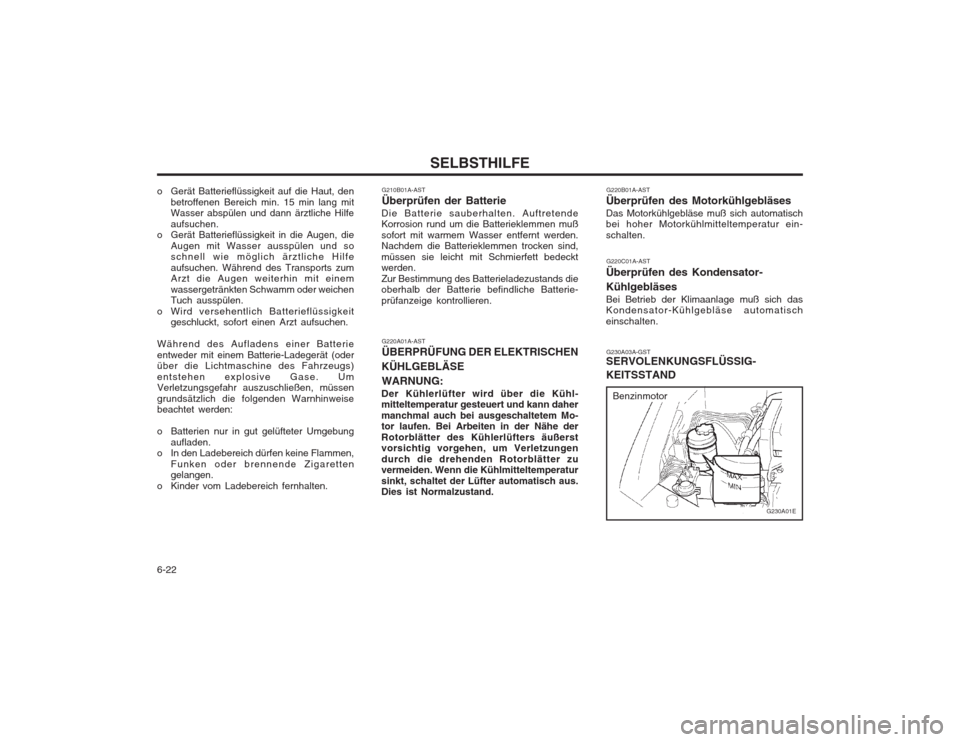

SELBSTHILFE
6-22 G230A03A-GST
SERVOLENKUNGSFLÜSSIG- KEITSSTAND G220B01A-AST
Überprüfen des Motorkühlgebläses Das Motorkühlgebläse muß sich automatisch bei hoher Motorkühlmitteltemperatur ein- schalten.
G220C01A-AST
Überprüfen des Kondensator- Kühlgebläses Bei Betrieb der Klimaanlage muß sich das Kondensator-Kühlgebläse automatisch einschalten.
G230A01E
Benzinmotor
G220A01A-AST ÜBERPRÜFUNG DER ELEKTRISCHEN
KÜHLGEBLÄSE WARNUNG:
Der Kühlerlüfter wird über die Kühl- mitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Mo- tor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand. G210B01A-AST Überprüfen der Batterie
Die Batterie sauberhalten. Auftretende Korrosion rund um die Batterieklemmen muß sofort mit warmem Wasser entfernt werden. Nachdem die Batterieklemmen trocken sind, müssen sie leicht mit Schmierfett bedeckt werden. Zur Bestimmung des Batterieladezustands die oberhalb der Batterie befindliche Batterie- prüfanzeige kontrollieren.
o Gerät Batterieflüssigkeit auf die Haut, den
betroffenen Bereich min. 15 min lang mit Wasser abspülen und dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die Augen, die
Augen mit Wasser ausspülen und so schnell wie möglich ärztliche Hilfe aufsuchen. Während des Transports zum Arzt die Augen weiterhin mit einem wassergetränkten Schwamm oder weichen Tuch ausspülen.
o Wird versehentlich Batterieflüssigkeit geschluckt, sofort einen Arzt aufsuchen.
Während des Aufladens einer Batterie entweder mit einem Batterie-Ladegerät (oder über die Lichtmaschine des Fahrzeugs) entstehen explosive Gase. Um Verletzungsgefahr auszuschließen, müssen grundsätzlich die folgenden Warnhinweise beachtet werden:
o Batterien nur in gut gelüfteter Umgebung aufladen.
o In den Ladebereich dürfen keine Flammen,
Funken oder brennende Zigaretten gelangen.
o Kinder vom Ladebereich fernhalten.
