CHAS
LENKKOPF
Demontage-Arbeiten:1 Untere Gabelbrücke demontieren2 Lager demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
LENKKOPF DEMONTIEREN
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken
Scheinwerfer
Lenker
Kabelführung
Vorderrad-AbdeckungSiehe unter “LENKER”.
1 Tageskilometerzähler 1
2 Lenkkopfmutter 1
3 Teleskopgabel 2 Siehe unter “TELESKOPGABEL”.
4 Obere Gabelbrücke 1
5 Ringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
6 Untere Gabelbrücke 1
7 Lagerschutzkappe 1
WARNUNG
Das Motorrad gegen Umfallen sichern.
12
DIRECTION
LENKKOPF
DIRECCIÓN
DIRECTION
Organisation de la dépose:1 Dépose du té de fourche inférieur2 Dépose du roulement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA DIRECTION
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Phare
Guidon
Guide de câble
Garde-boue avantSe reporter à la section “GUIDON”.
1 Compteur de vitesse 1
2 Ecrou de colonne de direction 1
3 Fourche avant 2 Se reporter à la section “FOURCHE AVANT”.
4 Etrier supérieur 1
5 Ecrou annulaire 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
6 Etrier inférieur 1
7 Couvercle de cage à billes 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
12
DIRECCIÓN
Alcance de la extracción:1 Extracción de la ménsula inferior2 Extracción del cojinete
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA DIRECCIÓN
Preparación para la extracción Sujete el vehículo colocando una base apro-
piada debajo del motor.
Faro delantero
Manillar
Guía del cable
Guardapolvos delanteroConsulte el apartado “MANILLAR”.
1 Medidor de trayecto 1
2 Tuerca del eje de la dirección1
3 Horquilla delantera 2 Consulte el apartado “HORQUILLA DELANTERA”.
4 Tija superior del manillar 1
5 Tuerca anular 1 Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
6Ménsula inferior 1
7 Cubierta de la guía de bolas 1
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.
12

5 - 48
CHASSTEERING
Extent of removal Order Part name Q’ty Remarks
8 Bearing (upper) 1
9 Bearing (lower) 1 Refer to “REMOVAL POINTS”.
10Ball race
2Refer to “REMOVAL POINTS”.
2

5 - 48
CHAS
ETAPES DE SERRAGE:
Serrer l’écrou annulaire à un couple d’environ. 38 Nm (3,8 m • kg, 27 ft • lb)
Le desserrer d’un tour.
Le resserrer à un couple d’environ. 7 Nm (0,7 m • kg, 5,1 ft • lb)
Organisation de la dépose Ordre Nom de pièce QtéRemarques
8 Roulement (supérieur) 1
9 Roulement (inférieur) 1 Se reporter à “POINTS DE DEPOSE”.
10 Cage à billes 2 Se reporter à “POINTS DE DEPOSE”.
2
ANZUGSREIHENFOLGE:
Ringmutter mit 38 Nm (3,8 m • kg) festziehen.
Um eine Umdrehung lockern.
Nochmals mit 7 Nm (0,7 m • kg) festziehen.
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
8 Lager (oben) 1
9 Lager (unten) 1 Siehe unter “AUSBAU”.
10 Laufring 2 Siehe unter “AUSBAU”.
2
PASOS DE APRIETE:
Apriete la tuerca de anilla. 38 Nm (3,8 m • kg, 27 ft • lb)
Aflójela con un giro.
Apriétela nuevamente. 7 Nm (0,7 m • kg, 5,1 ft • lb)
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
8 Cojinete (superior) 1
9 Cojinete (inferior) 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
10 Guía de bolas 2 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2
DIRECTION
LENKKOPF
DIRECCIÓN

5 - 49
CHAS
EC563000

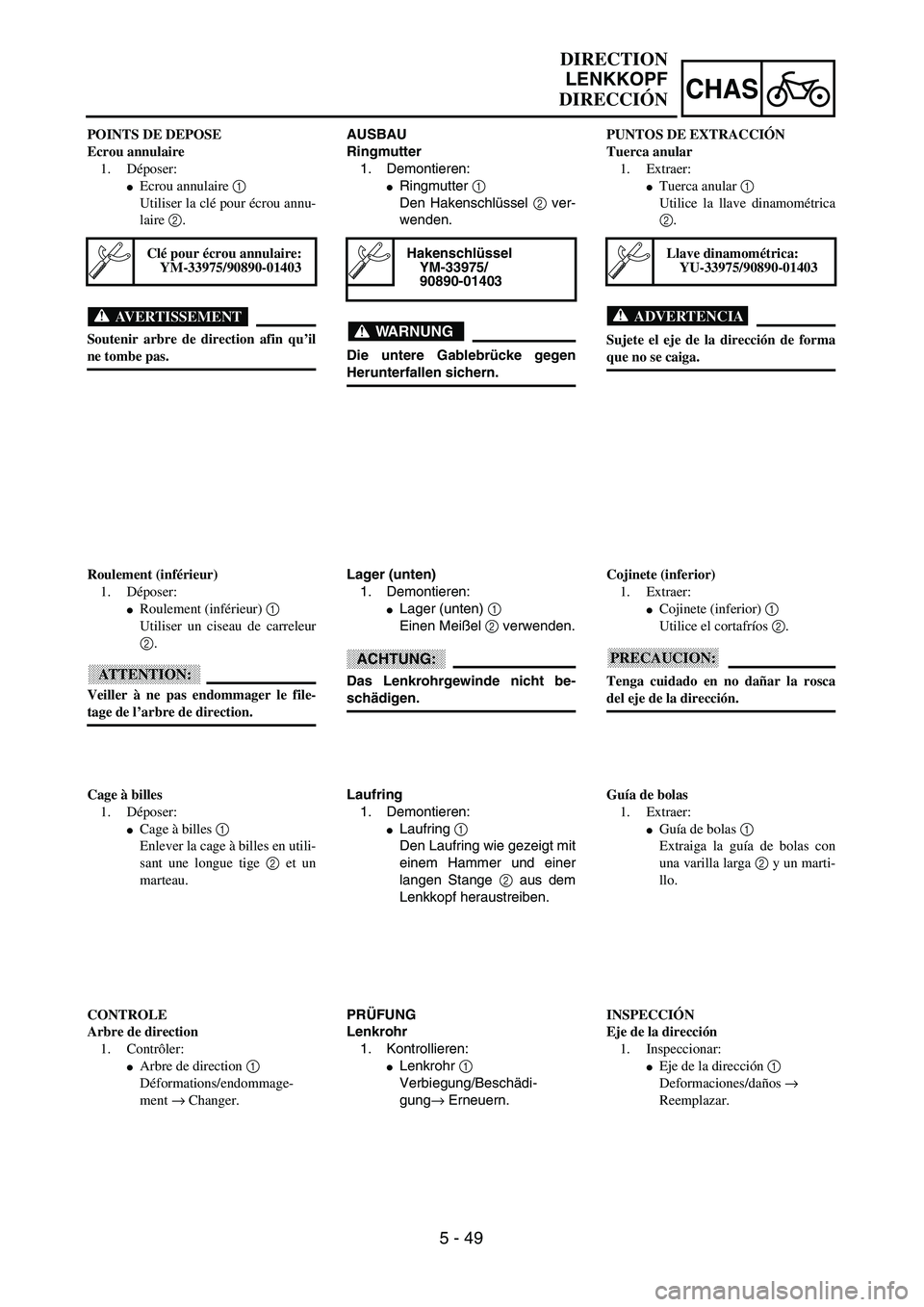

REMOVAL POINTS
EC563202
Ring nut
1. Remove:
Ring nut 1
Use the ring nut wrench 2.
WARNING
Support the steering shaft so that it may
not fall down.
Ring nut wrench:
YU-33975/90890-01403
EC563300
Bearing (lower)
1. Remove:
Bearing (lower) 1
Use the floor chisel 2.
CAUTION:
Take care not to damage the steering shaft
thread.
EC563400
Ball race
1. Remove:
Ball race 1
Remove the ball race using long rod 2
and the hammer.
EC564000
INSPECTION
EC564200
Steering shaft
1. Inspect:
Steering shaft 1
Bend/damage → Replace.
STEERING

5 - 49
CHAS
AUSBAU
Ringmutter
1. Demontieren:
Ringmutter 1
Den Hakenschlüssel 2 ver-
wenden.
WARNUNG
Die untere Gablebrücke gegen
Herunterfallen sichern.
Hakenschlüssel
YM-33975/
90890-01403
Lager (unten)
1. Demontieren:
Lager (unten) 1
Einen Meißel 2 verwenden.
ACHTUNG:
Das Lenkrohrgewinde nicht be-
schädigen.
Laufring
1. Demontieren:
Laufring 1
Den Laufring wie gezeigt mit
einem Hammer und einer
langen Stange 2 aus dem
Lenkkopf heraustreiben.
PRÜFUNG
Lenkrohr
1. Kontrollieren:
Lenkrohr 1
Verbiegung/Beschädi-
gung→ Erneuern.
DIRECTION
LENKKOPF
DIRECCIÓN
POINTS DE DEPOSE
Ecrou annulaire
1. Déposer:
Ecrou annulaire 1
Utiliser la clé pour écrou annu-
laire 2.
AVERTISSEMENT
Soutenir arbre de direction afin qu’il
ne tombe pas.
Clé pour écrou annulaire:
YM-33975/90890-01403
Roulement (inférieur)
1. Déposer:
Roulement (inférieur) 1
Utiliser un ciseau de carreleur
2.
ATTENTION:
Veiller à ne pas endommager le file-
tage de l’arbre de direction.
Cage à billes
1. Déposer:
Cage à billes 1
Enlever la cage à billes en utili-
sant une longue tige 2 et un
marteau.
CONTROLE
Arbre de direction
1. Contrôler:
Arbre de direction 1
Déformations/endommage-
ment → Changer.PUNTOS DE EXTRACCIÓN
Tuerca anular
1. Extraer:
Tuerca anular 1
Utilice la llave dinamométrica
2.
ADVERTENCIA
Sujete el eje de la dirección de forma
que no se caiga.
Llave dinamométrica:
YU-33975/90890-01403
Cojinete (inferior)
1. Extraer:
Cojinete (inferior) 1
Utilice el cortafríos 2.
PRECAUCION:
Tenga cuidado en no dañar la rosca
del eje de la dirección.
Guía de bolas
1. Extraer:
Guía de bolas 1
Extraiga la guía de bolas con
una varilla larga 2 y un marti-
llo.
INSPECCIÓN
Eje de la dirección
1. Inspeccionar:
Eje de la dirección 1
Deformaciones/daños →
Reemplazar.

5 - 50
CHASSTEERING
EC564101
Bearing and ball race
1. Wash the bearings and ball races with a
solvent.
2. Inspect:
Bearing 1
Ball race
Pitting/damage → Replace bearings
and ball races as a set.
Install the bearing in the ball races.
Spin the bearings by hand. If the bear-
ings hang up or are not smooth in their
operation in the ball races, replace
bearings and ball races as a set.
EC565000
ASSEMBLY AND INSTALLATION
Under bracket
1. Install:
Bearing (lower) 1
NOTE:
Apply the lithium soap base grease on the dust
seal lip and bearing inner circumference.
2. Install:
Ball race
Bearing (upper) 1
Ball race cover 2
NOTE:
Apply the lithium soap base grease on the
bearing and ball race cover lip.
3. Install:
Under bracket 1
NOTE:
Apply the lithium soap base grease on the
bearing and the portion a of the steering
shaft.

5 - 50
CHAS
DIRECTION
LENKKOPF
DIRECCIÓN
Lager und Laufring
1. Die Lager und Laufringe in Lö-
sungsmittel waschen.
2. Kontrollieren:
Lager 1
Laufring
Pitting/Beschädigung →
Lager und Laufringe im Satz
erneuern.
Die Lager in die Laufringe
einbauen. Die Lager mit
dem Finger drehen. Bei
Schwergängigkeit die Lager
und Laufringe im Satz
erneuern.
ZUSAMMENBAU UND MONTAGE
Unter Gabelbrücke
1. Montieren:
Lager (unten) 1
HINWEIS:
Lithiumfett auf die Staubschutz-
ringlippe und am inneren Lager-Um-
fang auftragen.
2. Montieren:
Laufring
Lager (oben) 1
Lagerschutzkappe 2
HINWEIS:
Lithiumfett auf Lager und Lager-
schutzkappen-Lippe auftragen.
3. Montieren:
untere Gabelbrücke 1
HINWEIS:
Lithiumfett auf das Lager und den
Abschnitt a der Lenkwelle auftra-
gen. Roulement et cage à billes
1. Nettoyer les roulements et les
cages à billes dans du solvant.
2. Contrôler:
Roulement 1
Cage à billes
Piqûres/endommagements →
Changer les roulements et les
cages à billes.
Monter les roulements dans les
cages à billes. Faire tourner les
roulements à la main. Si les
roulements accrochent ou ne
tournent pas en douceur dans
les cages à billes, remplacer le
jeu complet de roulements et
de cages à billes.
REMONTAGE ET MONTAGE
Etrier inférieur
1. Monter:
Roulement (inférieur) 1
N.B.:
Appliquer de la graisse à base de savon
au lithium sur la lèvre du joint antipous-
sière et sur la circonférence interne du
roulement.
2. Monter:
Cage à billes
Roulement (supérieur) 1
Couvercle de cage à billes 2
N.B.:
Appliquer de la graisse de base de savon
au lithium sur le roulement et la lèvre de
couvercle de cage à billes.
3. Monter:
Etrier inférieur 1
N.B.:
Appliquer de la graisse à base de savon
au lithium sur le roulement et sur la par-
tie a de l’axe de direction.Cojinete y guía de bolas
1. Lave los cojinetes y las guías de
bolas con un disolvente.
2. Inspeccionar:
Cojinete 1
Guía de bolas
Picaduras/daños → Reempla-
zar los cojinetes y las guías de
bolas como un juego.
Instale el cojinete en las guías
de bolas. Gire los cojinetes a
mano. Si los cojinetes se que-
dan bloqueados o no funcio-
nan con suavidad en las guías
de bolas, reemplace los cojine-
tes y las guías de bolas como
un juego.
MONTAJE E INSTALACIÓN
Ménsula inferior
1. Instalar:
Cojinete (inferior) 1
NOTA:
Aplique grasa con base de jabón de litio
en el labio del guardapolvos y en la cir-
cunferencia interna del cojinete.
2. Instalar:
Guía de bolas
Cojinete (superior) 1
Cubierta de la guía de bolas 2
NOTA:
Aplique grasa con base de jabón de litio
en el cojinete y en la cubierta del labio
de la guía de bolas.
3. Instalar:
Ménsula inferior 1
NOTA:
Aplique grasa con base de jabón de litio
en el cojinete y en la parte a de la eje de
la dirección.

5 - 51
CHAS

4. Install:

Plain washer
1


Ring nut
2

Tighten the ring nut using the ring nut
wrench
3
.
Refer to “STEERING HEAD INSPEC-
TION AND ADJUSTMENT” section in
the CHAPTER 3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

5. Check the steering shaft by turning it lock
to lock. If there is any binding, remove
the steering shaft assembly and inspect
the steering bearings.
6. Install:

Plain washer
1

7. Install:

Front fork
1


Handle crown
2

NOTE:


Temporarily tighten the pinch bolts (under
bracket).

Do not tighten the pinch bolts (handle crown)
yet.
8. Install:

Plain washer
1


Steering shaft nut
2

T R..145 Nm (14.5 m · kg, 105 ft · lb)

STEERING
