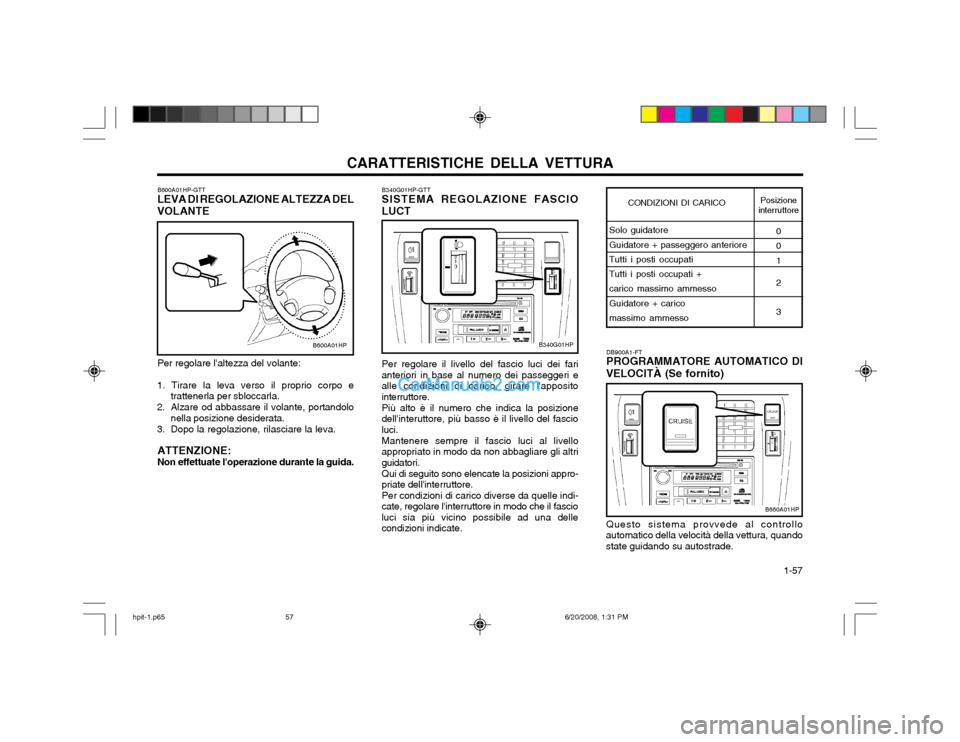

2002 Hyundai Terracan Manuale del proprietario (in Italian)

CARATTERISTICHE DELLA VETTURA 1-57
0 01 2 3
Solo guidatore Guidatore + passeggero anterioreTutti i posti occupatiTutti i posti occupati + carico massimo ammesso Guidatore + caricomassimo ammesso
Posizione
interruttore
CONDIZIONI DI CARICO
B340G01HP-GTT SISTEMA REGOLAZIONE FASCIO LUCT
B600A01HP-GTT
LEVA DI REGOLAZIONE ALTEZZA DEL
VOLANTE
Per regolare l'altezza del volante:
1. Tirare la leva verso il proprio corpo e trattenerla per sbloccarla.
2. Alzare od abbassare il volante, portandolo nella posizione desiderata.
3. Dopo la regolazione, rilasciare la leva.
ATTENZIONE: Non effettuate l'operazione durante la guida. Per regolare il livello del fascio luci dei fari
anteriori in base al numero dei passeggeri e alle condizioni di carico, girare l'appositointerruttore.
Più alto è il numero che indica la posizione
dell'interuttore, più basso è il livello del fascioluci.
Mantenere sempre il fascio luci al livello
appropriato in modo da non abbagliare gli altriguidatori.
Qui di seguito sono elencate la posizioni appro-
priate dell'interruttore. Per condizioni di carico diverse da quelle indi-
cate, regolare l'interruttore in modo che il fascioluci sia più vicino possibile ad una dellecondizioni indicate.
B600A01HPB340G01HPDB900A1-FT PROGRAMMATORE AUTOMATICO DI
VELOCITÀ (Se fornito)
Questo sistema provvede al controllo
automatico della velocità della vettura, quando state guidando su autostrade.
B660A01HP
hpit-1.p65 6/20/2008, 1:31 PM
57

CARATTERISTICHE DELLA VETTURA
1-58
B660B01L-GTT Memorizzazione della velocità di
crociera (Cruise Speed)
B660B01HP
1. Premere l'interruttore principale del dispositivo di controllo della velocità. In questo modo si attiva il sistema.
2. Accelerando, portare il veicolo ad una velocità di crociera superiore ai 40 km/h (25mph).
3. Premere l'interruttore portandolo nella posizione "SET" (COAST) ("MEMORIZ-
ZAZIONE" (DECELERAZIONE)). La spia
"CRUISE" sul cruscotto si accende dopoche si è impostata la velocità desiderata delveicolo.
4. Togliere il piede dal pedale dell'acceleratore: la velocità desiderata verrà mantenutaautomaticamente.
5. Per aumentare la velocità, premere il pedale dell'acceleratore quanto basta perché ilveicolo superi la velocità preimpostata. B660C01L-GTT Per annullare la velocità impostata con il dispositivo di controllo della velocità
B660C01HP
Eseguire una delle seguenti azioni:
o Premere l'interruttore di controllo "CANCEL" (ANNULLO).
o Premere il pedale del freno.
o Premere il pedale della frizione (Cambio manuale).
o Portare la leva di selezione marce nella posizione "N" (Cambio automatico).
o Decelerare di più di 15 km/h (9 mph) rispetto alla velocità preimpostata.
o Decelerare portando il veicolo ad una velocità approssimativamente inferiore a 40 km/h (25 mph).
o Rilasciare l'interruttore principale.
B660E01L-GTT Nuova impostazione ad una velocità più alta
1. Premere l'interruttore di controllo "RESUME (ACCEL)" ("RIPRISTINO" (ACCELERAZ.)).
2. Accelerare fino alla velocità desiderata. Tenendo premuto l'interruttore di controllo, il veicolo aumenterà gradatamente la velocità.
B660D01L-GTT Ripristino della velocità preimpostata Per ripristinare automaticamente la velocità impostata prima dell'annullo, premerel'interruttore di controllo "RESUME (ACCEL)"(oltre i 40 km/h).
B660D01HP
Togliendo il piede dal pedale dell'acceleratore, il veicolo ritorna allavelocità memorizzata.
hpit-1.p65
6/20/2008, 1:31 PM
58

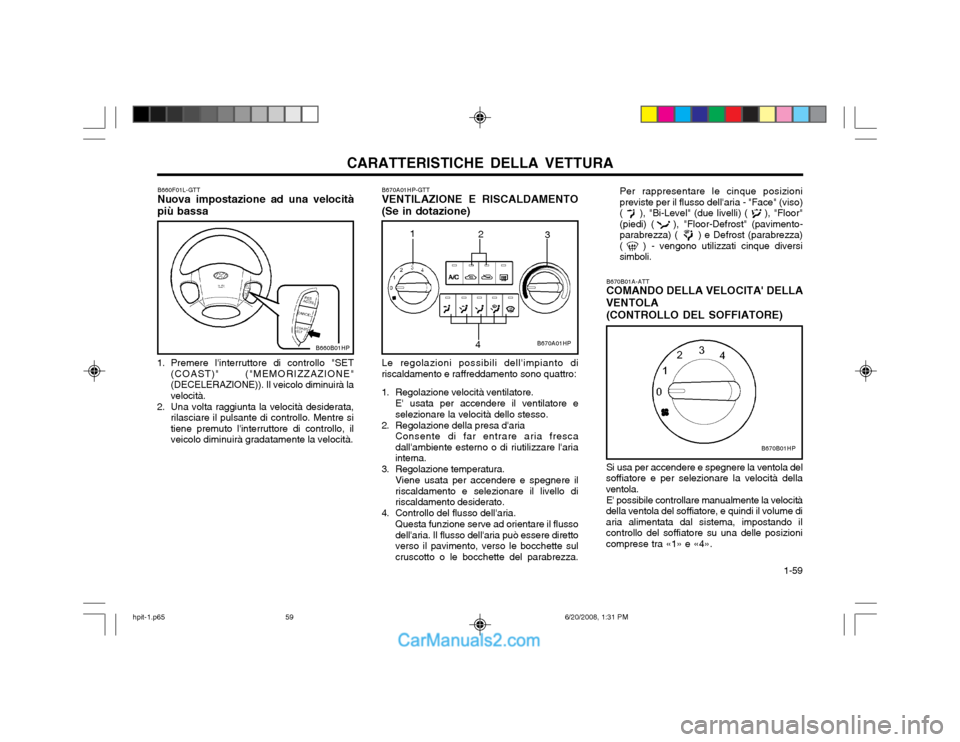

CARATTERISTICHE DELLA VETTURA 1-59
B670B01A-ATT COMANDO DELLA VELOCITA' DELLA
VENTOLA
(CONTROLLO DEL SOFFIATORE) Si usa per accendere e spegnere la ventola del
soffiatore e per selezionare la velocità della ventola.
E' possibile controllare manualmente la velocità
della ventola del soffiatore, e quindi il volume diaria alimentata dal sistema, impostando ilcontrollo del soffiatore su una delle posizionicomprese tra «1» e «4». Per rappresentare le cinque posizionipreviste per il flusso dell'aria - "Face" (viso)( ), "Bi-Level" (due livelli) ( ), "Floor"(piedi) ( ), "Floor-Defrost" (pavimento-parabrezza) ( ) e Defrost (parabrezza)( ) - vengono utilizzati cinque diversisimboli.
B670B01HP
B670A01HP-GTT VENTILAZIONE E RISCALDAMENTO
(Se in dotazione)
B670A01HP
2
3
1
4
Le regolazioni possibili dell'impianto di
riscaldamento e raffreddamento sono quattro:
1. Regolazione velocità ventilatore.
E' usata per accendere il ventilatore e selezionare la velocità dello stesso.
2. Regolazione della presa d'aria Consente di far entrare aria frescadall'ambiente esterno o di riutilizzare l'ariainterna.
3. Regolazione temperatura. Viene usata per accendere e spegnere ilriscaldamento e selezionare il livello diriscaldamento desiderato.
4. Controllo del flusso dell'aria. Questa funzione serve ad orientare il flussodell'aria. Il flusso dell'aria può essere direttoverso il pavimento, verso le bocchette sulcruscotto o le bocchette del parabrezza.
B660B01HP
B660F01L-GTT Nuova impostazione ad una velocità più bassa
1. Premere l'interruttore di controllo "SET (COAST)" ("MEMORIZZAZIONE" (DECELERAZIONE)). Il veicolo diminuirà lavelocità.
2. Una volta raggiunta la velocità desiderata, rilasciare il pulsante di controllo. Mentre sitiene premuto l'interruttore di controllo, ilveicolo diminuirà gradatamente la velocità.
hpit-1.p65 6/20/2008, 1:31 PM
59

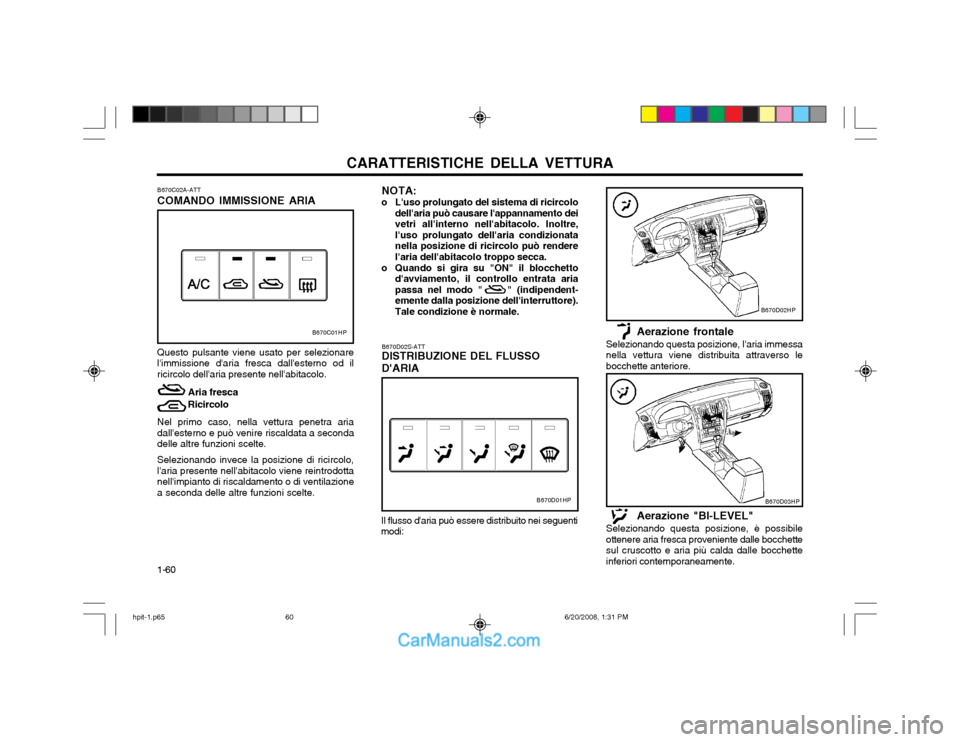

CARATTERISTICHE DELLA VETTURA
1-60 B670C02A-ATT COMANDO IMMISSIONE ARIA Questo pulsante viene usato per selezionare l'immissione d'aria fresca dall'esterno od ilricircolo dell'aria presente nell'abitacolo.
Aria fresca Ricircolo
Nel primo caso, nella vettura penetra aria dall'esterno e può venire riscaldata a secondadelle altre funzioni scelte. Selezionando invece la posizione di ricircolo, l'aria presente nell'abitacolo viene reintrodottanell'impianto di riscaldamento o di ventilazionea seconda delle altre funzioni scelte.
B670C01HPAerazione frontale
Selezionando questa posizione, l'aria immessa nella vettura viene distribuita attraverso lebocchette anteriore.
Aerazione "BI-LEVEL"
Selezionando questa posizione, è possibile ottenere aria fresca proveniente dalle bocchettesul cruscotto e aria più calda dalle bocchetteinferiori contemporaneamente.
B670D02S-ATT DISTRIBUZIONE DEL FLUSSO D'ARIA
Il flusso d'aria può essere distribuito nei seguenti modi: NOTA:
o L'uso prolungato del sistema di ricircolo dell'aria può causare l'appannamento deivetri all'interno nell'abitacolo. Inoltre,l'uso prolungato dell'aria condizionatanella posizione di ricircolo può renderel'aria dell'abitacolo troppo secca.
o Quando si gira su "ON" il blocchetto d'avviamento, il controllo entrata ariapassa nel modo " " (indipendent-emente dalla posizione dell'interruttore).Tale condizione è normale.
B670D01HP
B670D02HP
B670D03HP
hpit-1.p65 6/20/2008, 1:31 PM
60

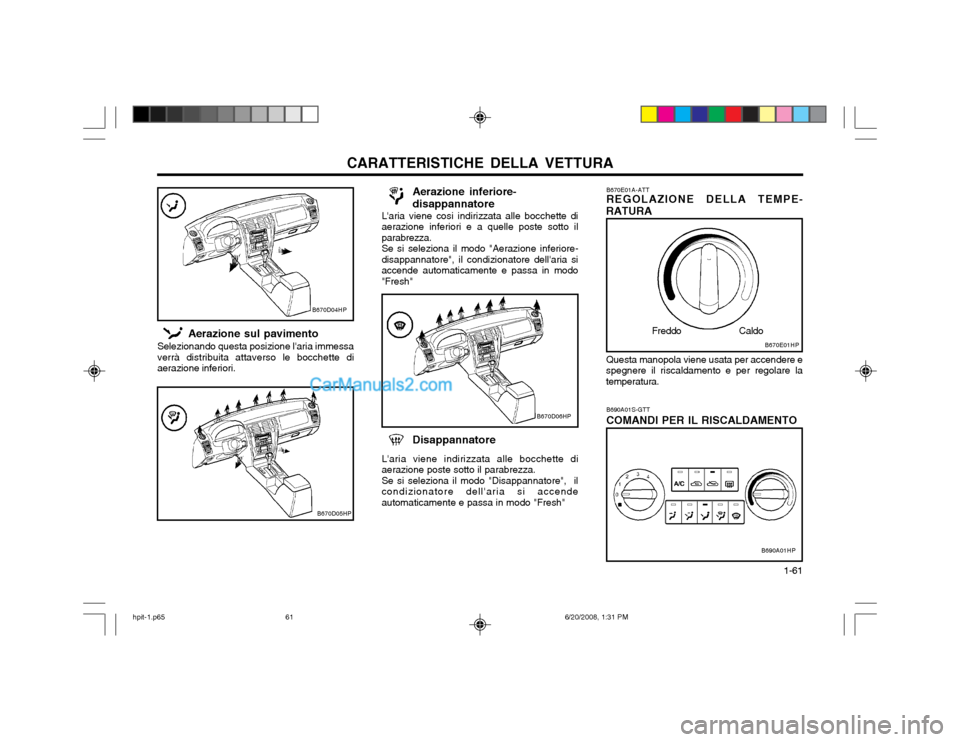

CARATTERISTICHE DELLA VETTURA 1-61
B670E01A-ATT REGOLAZIONE DELLA TEMPE-
RATURA
Questa manopola viene usata per accendere e
spegnere il riscaldamento e per regolare la temperatura.
Freddo Caldo
B690A01S-GTT COMANDI PER IL RISCALDAMENTO
Aerazione inferiore- disappannatore
L'aria viene cosi indirizzata alle bocchette di aerazione inferiori e a quelle poste sotto ilparabrezza.Se si seleziona il modo "Aerazione inferiore-disappannatore", il condizionatore dell'aria siaccende automaticamente e passa in modo"Fresh"
Disappannatore
L'aria viene indirizzata alle bocchette diaerazione poste sotto il parabrezza.Se si seleziona il modo "Disappannatore", ilcondizionatore dell'aria si accendeautomaticamente e passa in modo "Fresh"
B670D06HP
B690A01HP
B670E01HPAerazione sul pavimento
Selezionando questa posizione l'aria immessa verrà distribuita attaverso le bocchette diaerazione inferiori.
B670D04HP
B670D05HP
hpit-1.p65 6/20/2008, 1:31 PM
61

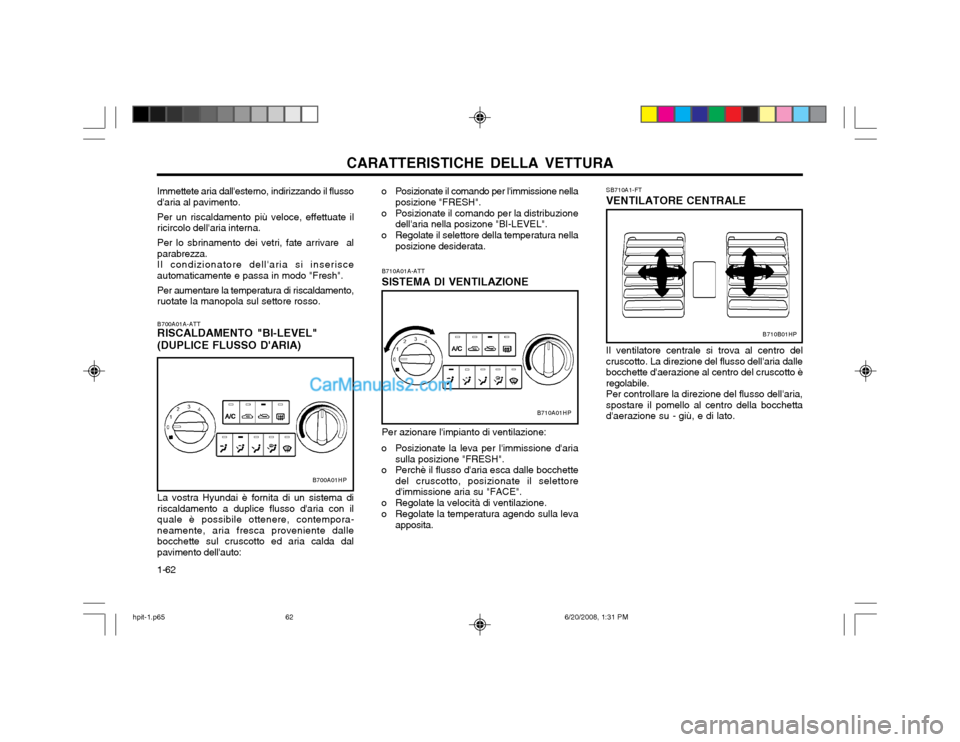

CARATTERISTICHE DELLA VETTURA
1-62 B700A01A-ATT RISCALDAMENTO "BI-LEVEL" (DUPLICE FLUSSO D'ARIA) La vostra Hyundai è fornita di un sistema di riscaldamento a duplice flusso d'aria con ilquale è possibile ottenere, contempora-neamente, aria fresca proveniente dallebocchette sul cruscotto ed aria calda dalpavimento dell'auto:
Immettete aria dall'esterno, indirizzando il flussod'aria al pavimento. Per un riscaldamento più veloce, effettuate il ricircolo dell'aria interna. Per lo sbrinamento dei vetri, fate arrivare al parabrezza.Il condizionatore dell'aria si inserisceautomaticamente e passa in modo "Fresh". Per aumentare la temperatura di riscaldamento, ruotate la manopola sul settore rosso.
B700A01HP
o Posizionate il comando per l'immissione nella
posizione "FRESH".
o Posizionate il comando per la distribuzione dell'aria nella posizone "BI-LEVEL".
o Regolate il selettore della temperatura nella posizione desiderata.
B710A01A-ATT SISTEMA DI VENTILAZIONE Per azionare l'impianto di ventilazione:
o Posizionate la leva per l'immissione d'aria sulla posizione "FRESH".
o Perchè il flusso d'aria esca dalle bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.
B710A01HP
B710B01HP
SB710A1-FT VENTILATORE CENTRALE Il ventilatore centrale si trova al centro del cruscotto. La direzione del flusso dell'aria dallebocchette d'aerazione al centro del cruscotto èregolabile.Per controllare la direzione del flusso dell'aria,spostare il pomello al centro della bocchettad'aerazione su - giù, e di lato.
hpit-1.p65 6/20/2008, 1:31 PM
62

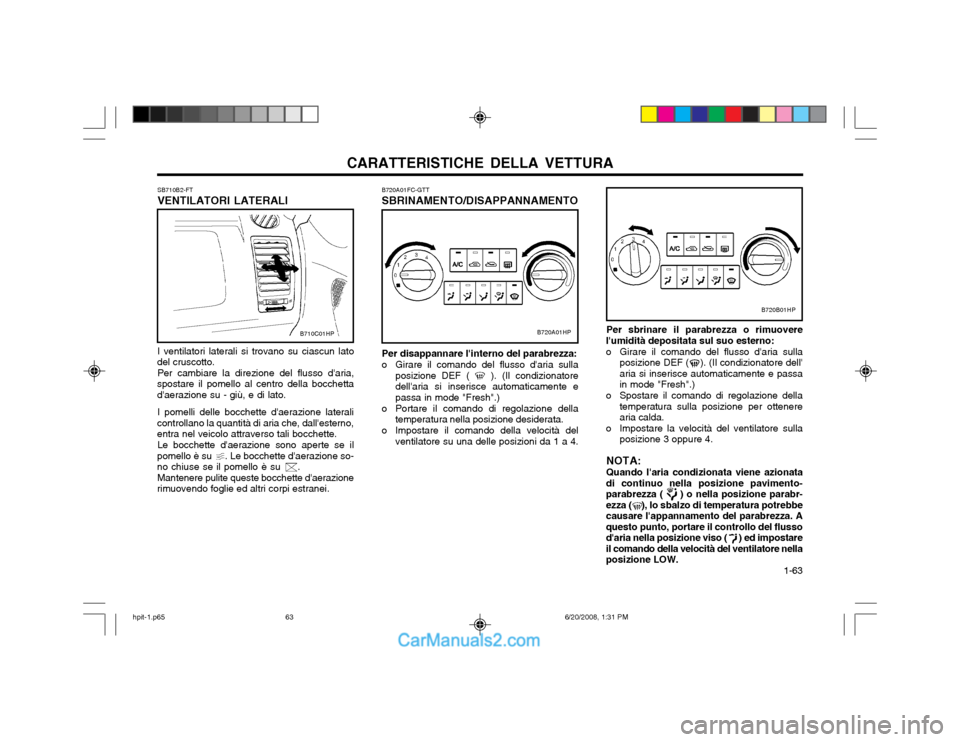

CARATTERISTICHE DELLA VETTURA 1-63
Per sbrinare il parabrezza o rimuovere
l'umidità depositata sul suo esterno:
o Girare il comando del flusso d'aria sulla posizione DEF ( ). (Il condizionatore dell' aria si inserisce automaticamente e passain mode "Fresh".)
o Spostare il comando di regolazione della temperatura sulla posizione per ottenerearia calda.
o Impostare la velocità del ventilatore sulla posizione 3 oppure 4.
NOTA: Quando l'aria condizionata viene azionata
di continuo nella posizione pavimento- parabrezza ( ) o nella posizione parabr-ezza ( ), lo sbalzo di temperatura potrebbecausare l'appannamento del parabrezza. Aquesto punto, portare il controllo del flussod'aria nella posizione viso ( ) ed impostareil comando della velocità del ventilatore nellaposizione LOW.
B720A01FC-GTT SBRINAMENTO/DISAPPANNAMENTO
Per disappannare l'interno del parabrezza:
o Girare il comando del flusso d'aria sulla posizione DEF ( ). (Il condizionatore dell'aria si inserisce automaticamente epassa in mode "Fresh".)
o Portare il comando di regolazione della temperatura nella posizione desiderata.
o Impostare il comando della velocità del ventilatore su una delle posizioni da 1 a 4.
B720A01HP
B720B01HP
B710C01HP
SB710B2-FT VENTILATORI LATERALI I ventilatori laterali si trovano su ciascun lato
del cruscotto. Per cambiare la direzione del flusso d'aria,
spostare il pomello al centro della bocchetta d'aerazione su - giù, e di lato.
I pomelli delle bocchette d'aerazione laterali
controllano la quantità di aria che, dall'esterno,entra nel veicolo attraverso tali bocchette.
Le bocchette d'aerazione sono aperte se il
pomello è su . Le bocchette d'aerazione so-no chiuse se il pomello è su . Mantenere pulite queste bocchette d'aerazione
rimuovendo foglie ed altri corpi estranei.
hpit-1.p65 6/20/2008, 1:31 PM
63

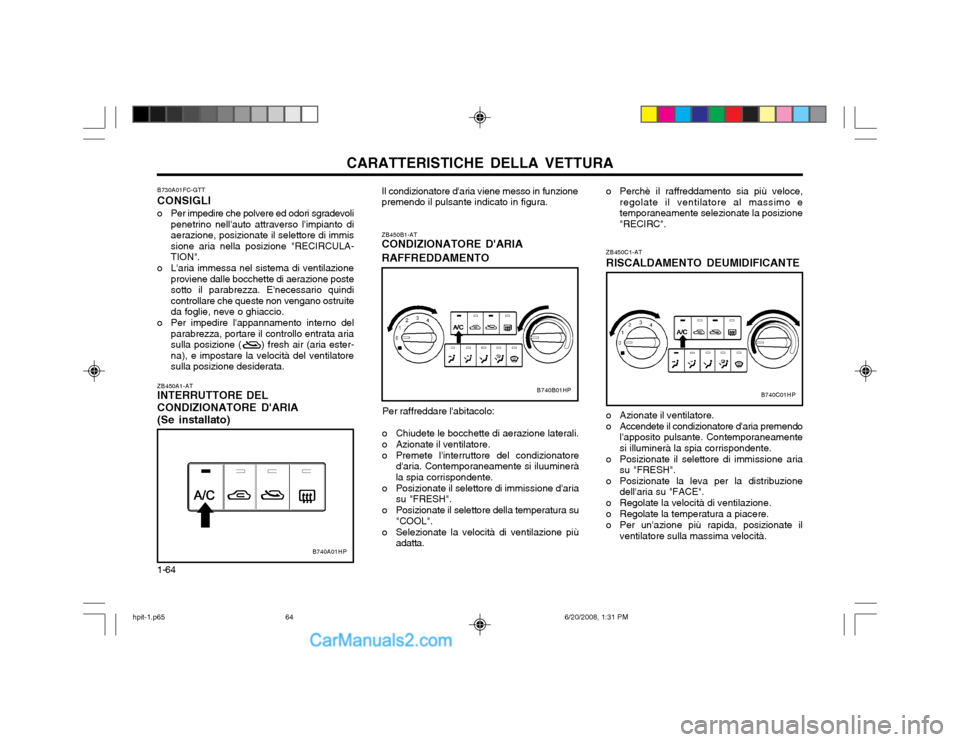

CARATTERISTICHE DELLA VETTURA
1-64 ZB450A1-AT INTERRUTTORE DEL CONDIZIONATORE D'ARIA (Se installato) Il condizionatore d'aria viene messo in funzione premendo il pulsante indicato in figura.
B730A01FC-GTT CONSIGLI
o Per impedire che polvere ed odori sgradevoli penetrino nell'auto attraverso l'impianto di aerazione, posizionate il selettore di immissione aria nella posizione "RECIRCULA-TION".
o L'aria immessa nel sistema di ventilazione proviene dalle bocchette di aerazione postesotto il parabrezza. E'necessario quindicontrollare che queste non vengano ostruiteda foglie, neve o ghiaccio.
o Per impedire l'appannamento interno del parabrezza, portare il controllo entrata ariasulla posizione ( ) fresh air (aria ester-na), e impostare la velocità del ventilatoresulla posizione desiderata.
B740A01HP
ZB450C1-AT RISCALDAMENTO DEUMIDIFICANTE
o Azionate il ventilatore.
o Accendete il condizionatore d'aria premendo l'apposito pulsante. Contemporaneamente si illuminerà la spia corrispondente.
o Posizionate il selettore di immissione aria su "FRESH".
o Posizionate la leva per la distribuzione dell'aria su "FACE".
o Regolate la velocità di ventilazione.
o Regolate la temperatura a piacere.
o Per un'azione più rapida, posizionate il ventilatore sulla massima velocità.
ZB450B1-AT CONDIZIONATORE D'ARIA RAFFREDDAMENTO
Per raffreddare l'abitacolo:
o Chiudete le bocchette di aerazione laterali.
o Azionate il ventilatore.
o Premete l'interruttore del condizionatore d'aria. Contemporaneamente si iluuminerà la spia corrispondente.
o Posizionate il selettore di immissione d'aria su "FRESH".
o Posizionate il selettore della temperatura su "COOL".
o Selezionate la velocità di ventilazione più adatta.
B740B01HPB740C01HP
o Perchè il raffreddamento sia più veloce,regolate il ventilatore al massimo e temporaneamente selezionate la posizione"RECIRC".
hpit-1.p65 6/20/2008, 1:31 PM
64
