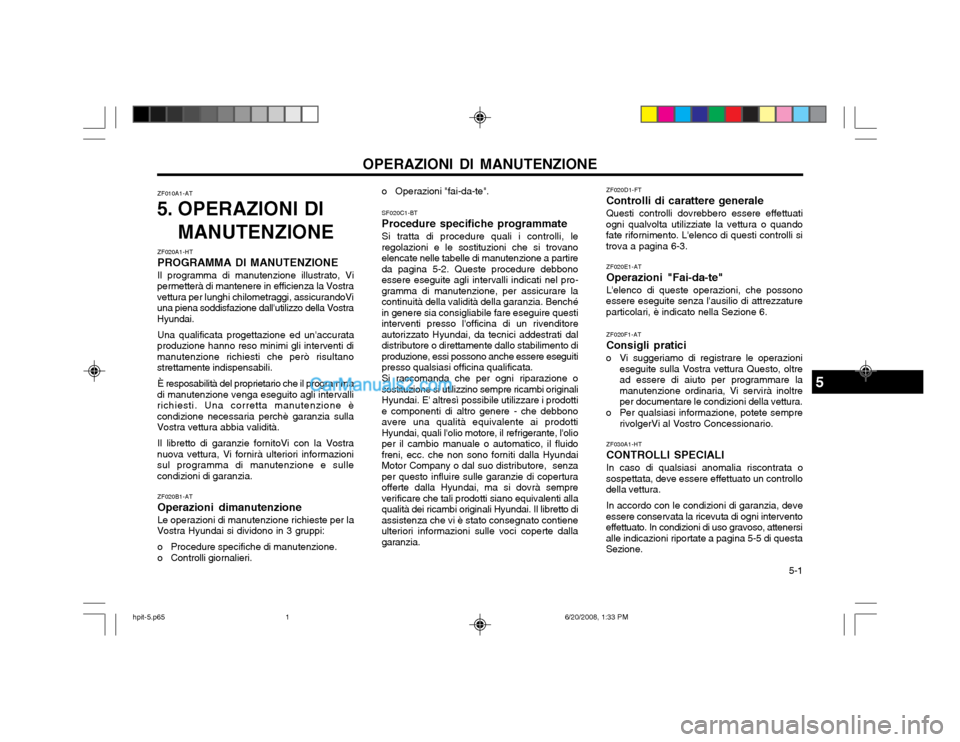

5. OPERAZIONI DI
MANUTENZIONE
ZF020F1-AT Consigli pratici
o Vi suggeriamo di registrare le operazioni eseguite sulla Vostra vettura Questo, oltre ad essere di aiuto per programmare lamanutenzione ordinaria, Vi servirà inoltreper documentare le condizioni della vettura.
o Per qualsiasi informazione, potete sempre rivolgerVi al Vostro Concessionario.
ZF030A1-HT CONTROLLI SPECIALIIn caso di qualsiasi anomalia riscontrata o
sospettata, deve essere effettuato un controllo della vettura.
In accordo con le condizioni di garanzia, deve
essere conservata la ricevuta di ogni interventoeffettuato. In condizioni di uso gravoso, attenersialle indicazioni riportate a pagina 5-5 di questaSezione.
SF020C1-BT Procedure specifiche programmateSi tratta di procedure quali i controlli, le
regolazioni e le sostituzioni che si trovano elencate nelle tabelle di manutenzione a partireda pagina 5-2. Queste procedure debbonoessere eseguite agli intervalli indicati nel pro-gramma di manutenzione, per assicurare lacontinuità della validità della garanzia. Benchéin genere sia consigliabile fare eseguire questiinterventi presso l'officina di un rivenditoreautorizzato Hyundai, da tecnici addestrati daldistributore o direttamente dallo stabilimento diproduzione, essi possono anche essere eseguitipresso qualsiasi officina qualificata.
Si raccomanda che per ogni riparazione o
sostituzione si utilizzino sempre ricambi originaliHyundai. E' altresì possibile utilizzare i prodottie componenti di altro genere - che debbonoavere una qualità equivalente ai prodottiHyundai, quali l'olio motore, il refrigerante, l'olioper il cambio manuale o automatico, il fluidofreni, ecc. che non sono forniti dalla HyundaiMotor Company o dal suo distributore, senzaper questo influire sulle garanzie di coperturaofferte dalla Hyundai, ma si dovrà sempreverificare che tali prodotti siano equivalenti allaqualità dei ricambi originali Hyundai. Il libretto diassistenza che vi è stato consegnato contieneulteriori informazioni sulle voci coperte dallagaranzia.
ZF020A1-HT PROGRAMMA DI MANUTENZIONEIl programma di manutenzione illustrato, Vi
permetterà di mantenere in efficienza la Vostra vettura per lunghi chilometraggi, assicurandoViuna piena soddisfazione dall'utilizzo della VostraHyundai.
Una qualificata progettazione ed un'accurata
produzione hanno reso minimi gli interventi dimanutenzione richiesti che però risultanostrettamente indispensabili.
È resposabilità del proprietario che il programma
di manutenzione venga eseguito agli intervallirichiesti. Una corretta manutenzione ècondizione necessaria perchè garanzia sullaVostra vettura abbia validità.
Il libretto di garanzie fornitoVi con la Vostra
nuova vettura, Vi fornirà ulteriori informazionisul programma di manutenzione e sullecondizioni di garanzia.
ZF020B1-AT Operazioni dimanutenzioneLe operazioni di manutenzione richieste per la
Vostra Hyundai si dividono in 3 gruppi:
o Procedure specifiche di manutenzione.
o Controlli giornalieri. o Operazioni "fai-da-te".
ZF020D1-FT Controlli di carattere generaleQuesti controlli dovrebbero essere effettuati
ogni qualvolta utilizziate la vettura o quando fate rifornimento. L'elenco di questi controlli sitrova a pagina 6-3.
ZF020E1-AT Operazioni "Fai-da-te"L'elenco di queste operazioni, che possono
essere eseguite senza l'ausilio di attrezzature particolari, è indicato nella Sezione 6.
5
hpit-5.p65 6/20/2008, 1:33 PM
1

5-2OPERAZIONI DI MANUTENZIONE
MANUTENZIONE SISTEMA CONTROLLO GENERALE (BENZINA) OLIO MOTORE E FILTRO (API SG, SG/CD, SH o SH/CD)
CINGHIA DI COMANDO (ALTERNATORE, PULEGGIA DAMPER,TENDICINGHIA, PULEGGIA FOLLE)
FILTRO CARBURANTE (MFI)TUBAZIONI CARBURANTE E RACCORDI CINGHIA DISTRIBUZIONE TUBO VAPORI E TAPPO BOCCHETTONE RIFORNIMTUBI DEPRESSIONE E VENTILAZIONE BASMENTO FILTRO ARIA CANDELE (Platinato)
NO. DESCRIZIONE
1 2 3 45 6 78 9 120
96
R RR I I I
R
105
84
R I I I
90 72
R I I
R I I
R R
75 60
R I I I
60 48
R I
R II I I
R
4536
R I I I
30 24
R I I I I
R
1512
R I I I
F030B01HP-GTT R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO: PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O SOSTITUIRE SE NECESSARIO

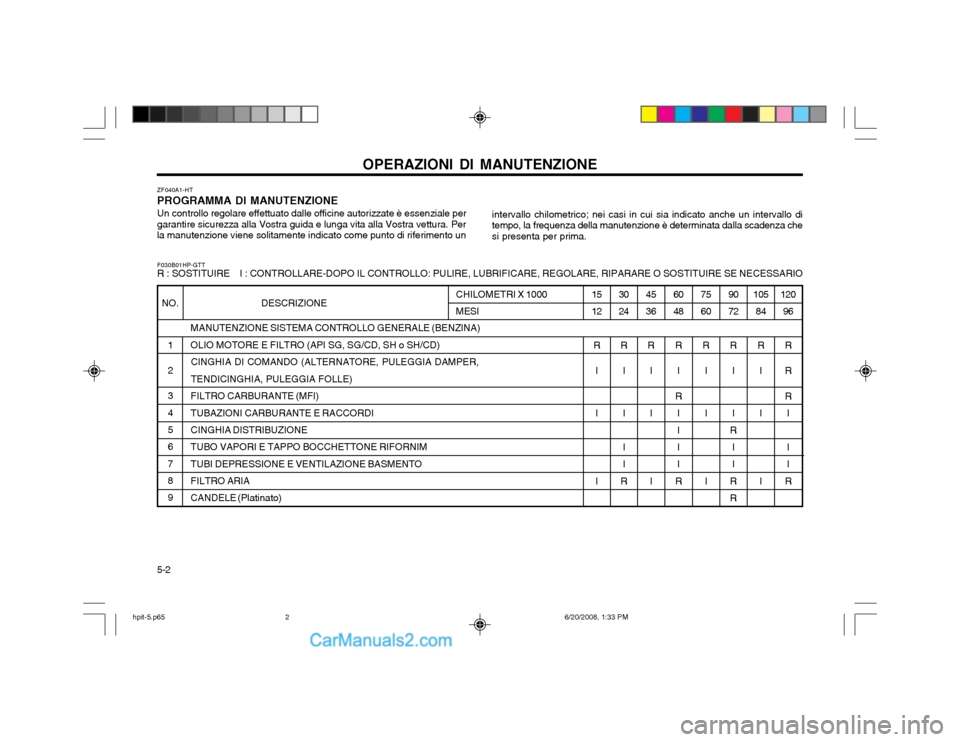

ZF040A1-HT PROGRAMMA DI MANUTENZIONEUn controllo regolare effettuato dalle officine autorizzate è essenziale per
garantire sicurezza alla Vostra guida e lunga vita alla Vostra vettura. Per la manutenzione viene solitamente indicato come punto di riferimento un intervallo chilometrico; nei casi in cui sia indicato anche un intervallo ditempo, la frequenza della manutenzione è determinata dalla scadenza chesi presenta per prima.
CHILOMETRI X 1000 MESI
hpit-5.p65 6/20/2008, 1:33 PM
2

5-3
OPERAZIONI DI MANUTENZIONE

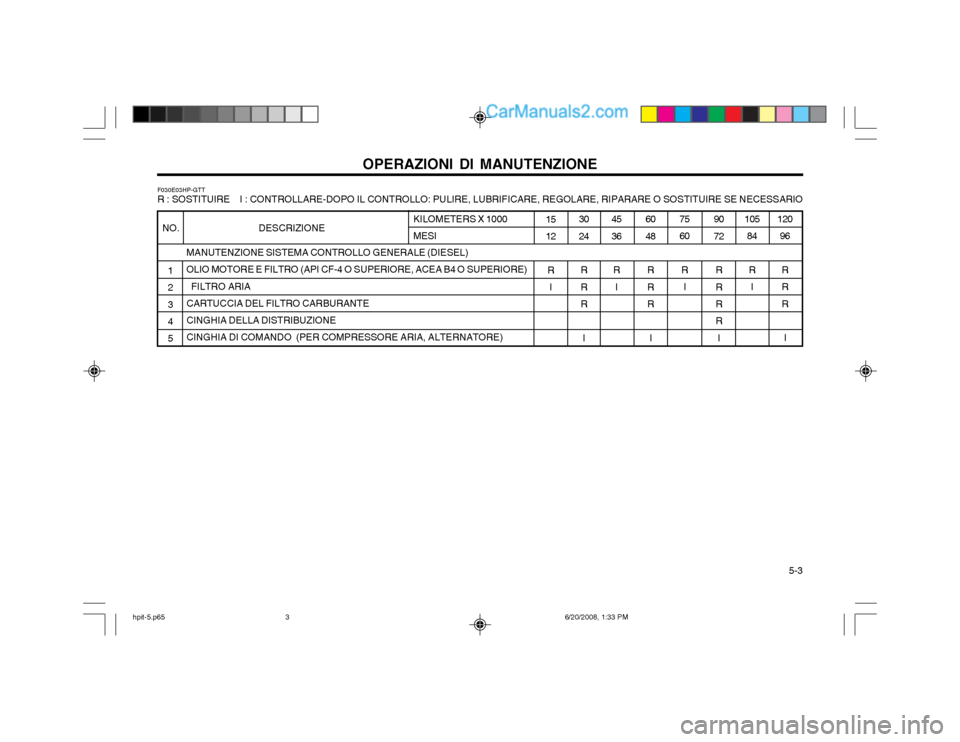

MANUTENZIONE SISTEMA CONTROLLO GENERALE (DIESEL) OLIO MOTORE E FILTRO (API CF-4 O SUPERIORE, ACEA B4 O SUPERIORE) FILTRO ARIACARTUCCIA DEL FILTRO CARBURANTE CINGHIA DELLA DISTRIBUZIONE CINGHIA DI COMANDO (PER COMPRESSORE ARIA, ALTERNATORE)
120
96
RRR I
NO. DESCRIZIONE
1 23 4 510584
R I90 72
RRR R I75 60
R I60 48
RRR I45 36R I30 24
RRR I
15 12
R IKILOMETERS X 1000 MESI
F030E03HP-GTT R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO: PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O SOSTITUIRE SE NECESSARIO
hpit-5.p65 6/20/2008, 1:33 PM
3

5-4OPERAZIONI DI MANUTENZIONE
Vedere nota (1)

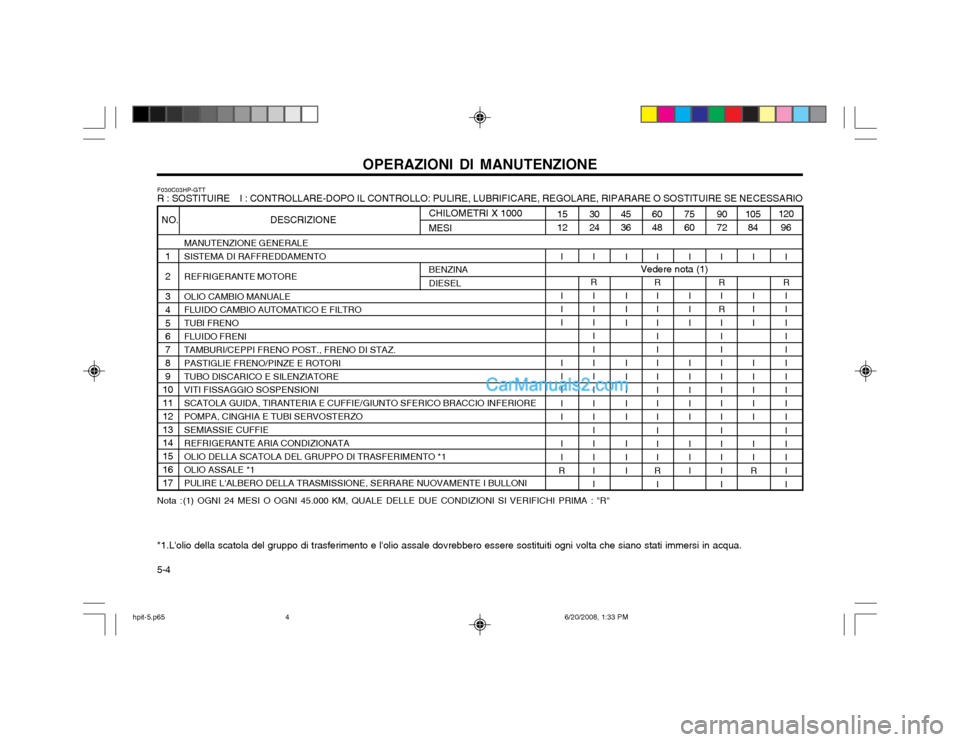

*1.L'olio della scatola del gruppo di trasferimento e l'olio assale dovrebbero essere sostituiti ogni volta che siano stati immersi in acqua. MANUTENZIONE GENERALE SISTEMA DI RAFFREDDAMENTO REFRIGERANTE MOTORE OLIO CAMBIO MANUALE FLUIDO CAMBIO AUTOMATICO E FILTRO TUBI FRENOFLUIDO FRENI TAMBURI/CEPPI FRENO POST., FRENO DI STAZ. PASTIGLIE FRENO/PINZE E ROTORITUBO DISCARICO E SILENZIATORE VITI FISSAGGIO SOSPENSIONI SCATOLA GUIDA, TIRANTERIA E CUFFIE/GIUNTO SFERICO BRACCIO INFERIOREPOMPA, CINGHIA E TUBI SERVOSTERZO SEMIASSIE CUFFIE REFRIGERANTE ARIA CONDIZIONATAOLIO DELLA SCATOLA DEL GRUPPO DI TRASFERIMENTO *1 OLIO ASSALE *1 PULIRE L'ALBERO DELLA TRASMISSIONE, SERRARE NUOVAMENTE I BULLONI
1 2 3 45 6 78 9
1011 1213 14 1516 17
F030C03HP-GTT R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO: PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O SOSTITUIRE SE NECESSARIO
120
96
I
R I I I I I I I I I I I I I I I
105
84
I I I I I I I I I I I
R
90 72
75 60
6048
I
R I
R
I I I I I I I I I I I I I
I I I I I I I I I I I I
I
R II I I I I I I I I I I I
R
I
45 36
3024
I I I I I I I I I I I I
I
R II I I I I I I I I I I I I I
15 12
I I I I I I I I I I I
R
CHILOMETRI X 1000 MESI
NO. DESCRIZIONE
Nota :(1) OGNI 24 MESI O OGNI 45.000 KM, QUALE DELLE DUE CONDIZIONI SI VERIFICHI PRIMA : "R"
BENZINA DIESEL
hpit-5.p65
6/20/2008, 1:33 PM
4

5-5
OPERAZIONI DI MANUTENZIONE
CONDIZIONI
DI GUIDA
INTERVALLI DI MANUTENZIONE
F040A02HP-GTT

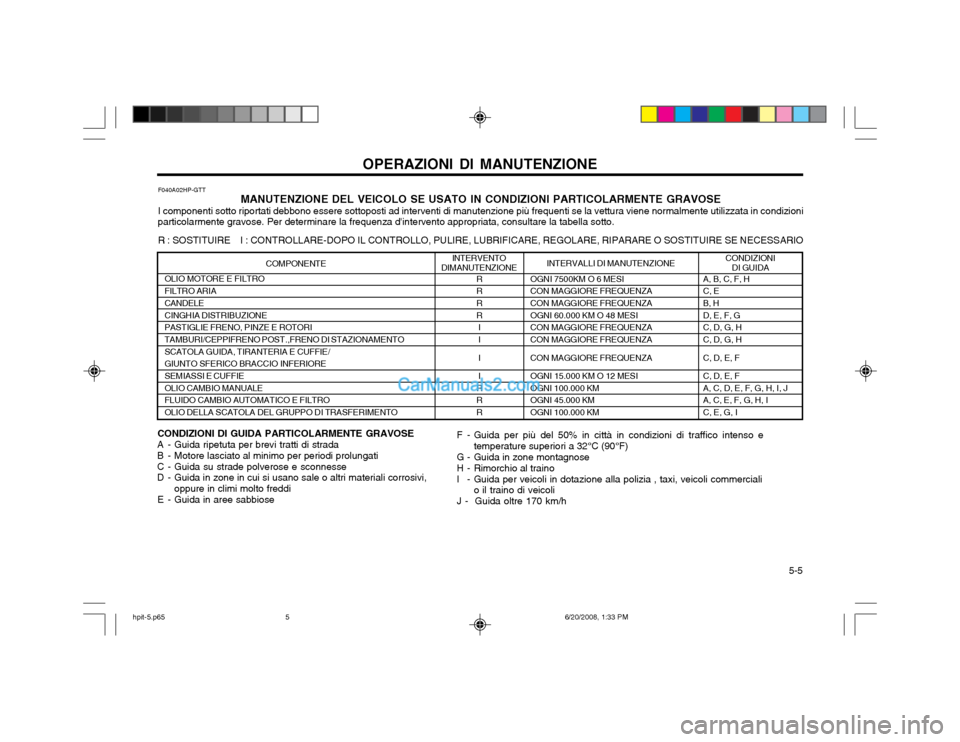

MANUTENZIONE DEL VEICOLO SE USATO IN CONDIZIONI PARTICOLARMENTE GRAVOSE
I componenti sotto riportati debbono essere sottoposti ad interventi di manutenzione più frequenti se la vettura viene normalmente utilizzata in condizioni
particolarmente gravose. Per determinare la frequenza d'intervento appropriata, consultare la tabella sotto.
R : SOSTITUIRE I : CONTROLLARE-DOPO IL CONTROLLO, PULIRE, LUBRIFICARE, REGOLARE, RIPARARE O SOSTITUIRE SE NECESSARIO
CONDIZIONI DI GUIDA PARTICOLARMENTE GRAVOSE
A - Guida ripetuta per brevi tratti di strada
B - Motore lasciato al minimo per periodi prolungati
C - Guida su strade polverose e sconnesse
D - Guida in zone in cui si usano sale o altri materiali corrosivi, oppure in climi molto freddi
E - Guida in aree sabbiose F - Guida per più del 50% in città in condizioni di traffico intenso e
temperature superiori a 32°C (90°F)
G - Guida in zone montagnose
H - Rimorchio al traino
I - Guida per veicoli in dotazione alla polizia , taxi, veicoli commerciali o il traino di veicoli
J - Guida oltre 170 km/h
OLIO MOTORE E FILTRO FILTRO ARIA CANDELE CINGHIA DISTRIBUZIONEPASTIGLIE FRENO, PINZE E ROTORI TAMBURI/CEPPIFRENO POST.,FRENO DI STAZIONAMENTO SCATOLA GUIDA, TIRANTERIA E CUFFIE/GIUNTO SFERICO BRACCIO INFERIORE SEMIASSI E CUFFIE OLIO CAMBIO MANUALEFLUIDO CAMBIO AUTOMATICO E FILTRO OLIO DELLA SCATOLA DEL GRUPPO DI TRASFERIMENTO
R R R R
I I II
R R R OGNI 7500KM O 6 MESI CON MAGGIORE FREQUENZA CON MAGGIORE FREQUENZA OGNI 60.000 KM O 48 MESICON MAGGIORE FREQUENZA CON MAGGIORE FREQUENZA CON MAGGIORE FREQUENZAOGNI 15.000 KM O 12 MESI OGNI 100.000 KMOGNI 45.000 KM OGNI 100.000 KM A, B, C, F, H C, E B, H D, E, F, GC, D, G, H C, D, G, H C, D, E, FC, D, E, F A, C, D, E, F, G, H, I, JA, C, E, F, G, H, I C, E, G, I
COMPONENTE
INTERVENTO
DIMANUTENZIONE
hpit-5.p65 6/20/2008, 1:33 PM
5

5-6OPERAZIONI DI MANUTENZIONE

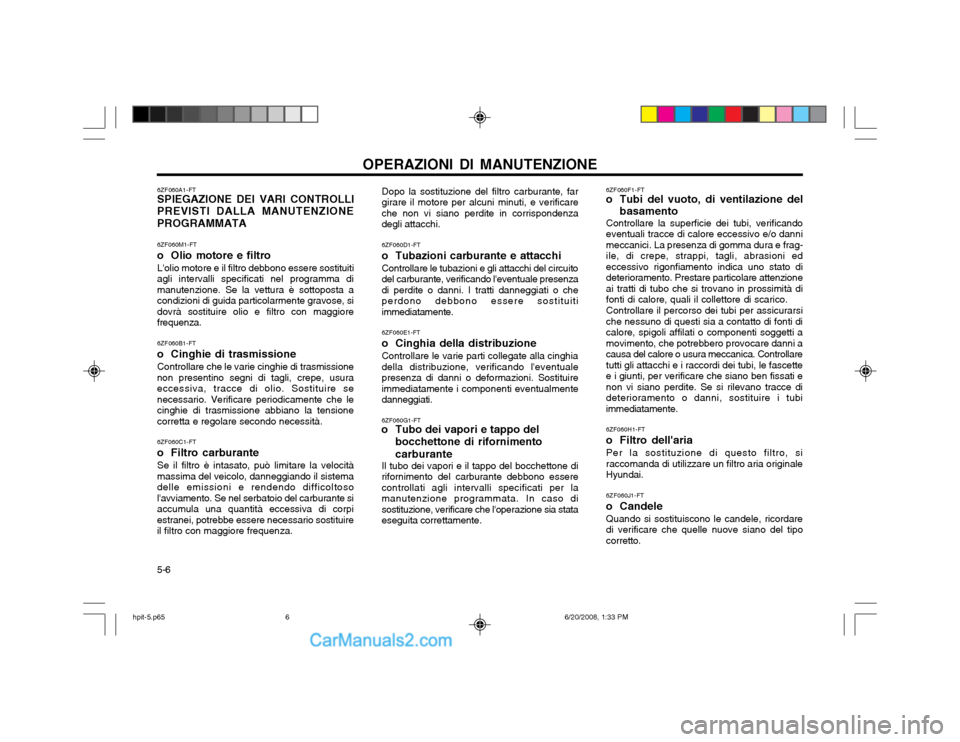

Dopo la sostituzione del filtro carburante, far girare il motore per alcuni minuti, e verificareche non vi siano perdite in corrispondenzadegli attacchi. 6ZF060D1-FT
o Tubazioni carburante e attacchiControllare le tubazioni e gli attacchi del circuito del carburante, verificando l'eventuale presenzadi perdite o danni. I tratti danneggiati o cheperdono debbono essere sostituitiimmediatamente. 6ZF060E1-FT
o Cinghia della distribuzioneControllare le varie parti collegate alla cinghia della distribuzione, verificando l'eventualepresenza di danni o deformazioni. Sostituireimmediatamente i componenti eventualmentedanneggiati. 6ZF060G1-FT
o Tubo dei vapori e tappo del
bocchettone di rifornimento carburante
Il tubo dei vapori e il tappo del bocchettone di rifornimento del carburante debbono esserecontrollati agli intervalli specificati per lamanutenzione programmata. In caso disostituzione, verificare che l'operazione sia stataeseguita correttamente. 6ZF060F1-FT
o Tubi del vuoto, di ventilazione del
basamento
Controllare la superficie dei tubi, verificandoeventuali tracce di calore eccessivo e/o dannimeccanici. La presenza di gomma dura e frag-ile, di crepe, strappi, tagli, abrasioni edeccessivo rigonfiamento indica uno stato dideterioramento. Prestare particolare attenzioneai tratti di tubo che si trovano in prossimità difonti di calore, quali il collettore di scarico. Controllare il percorso dei tubi per assicurarsi che nessuno di questi sia a contatto di fonti dicalore, spigoli affilati o componenti soggetti amovimento, che potrebbero provocare danni acausa del calore o usura meccanica. Controllaretutti gli attacchi e i raccordi dei tubi, le fascettee i giunti, per verificare che siano ben fissati enon vi siano perdite. Se si rilevano tracce dideterioramento o danni, sostituire i tubiimmediatamente. 6ZF060H1-FT
o Filtro dell'ariaPer la sostituzione di questo filtro, si raccomanda di utilizzare un filtro aria originaleHyundai. 6ZF060J1-FT
o CandeleQuando si sostituiscono le candele, ricordare di verificare che quelle nuove siano del tipocorretto.
6ZF060A1-FT SPIEGAZIONE DEI VARI CONTROLLI
PREVISTI DALLA MANUTENZIONE PROGRAMMATA
6ZF060M1-FT
o Olio motore e filtroL'olio motore e il filtro debbono essere sostituiti
agli intervalli specificati nel programma di manutenzione. Se la vettura è sottoposta acondizioni di guida particolarmente gravose, sidovrà sostituire olio e filtro con maggiorefrequenza.
6ZF060B1-FT
o Cinghie di trasmissione Controllare che le varie cinghie di trasmissione
non presentino segni di tagli, crepe, usura eccessiva, tracce di olio. Sostituire senecessario. Verificare periodicamente che lecinghie di trasmissione abbiano la tensionecorretta e regolare secondo necessità.
6ZF060C1-FT
o Filtro carburanteSe il filtro è intasato, può limitare la velocità
massima del veicolo, danneggiando il sistema delle emissioni e rendendo difficoltosol'avviamento. Se nel serbatoio del carburante siaccumula una quantità eccessiva di corpiestranei, potrebbe essere necessario sostituireil filtro con maggiore frequenza.
hpit-5.p65 6/20/2008, 1:33 PM
6

5-7
OPERAZIONI DI MANUTENZIONE
6ZF070C1-FT
o Refrigerante del motoreSostituire il refrigerante agli intervalli specificati
sulla tabella di manutenzione.
6ZF070D1-FT

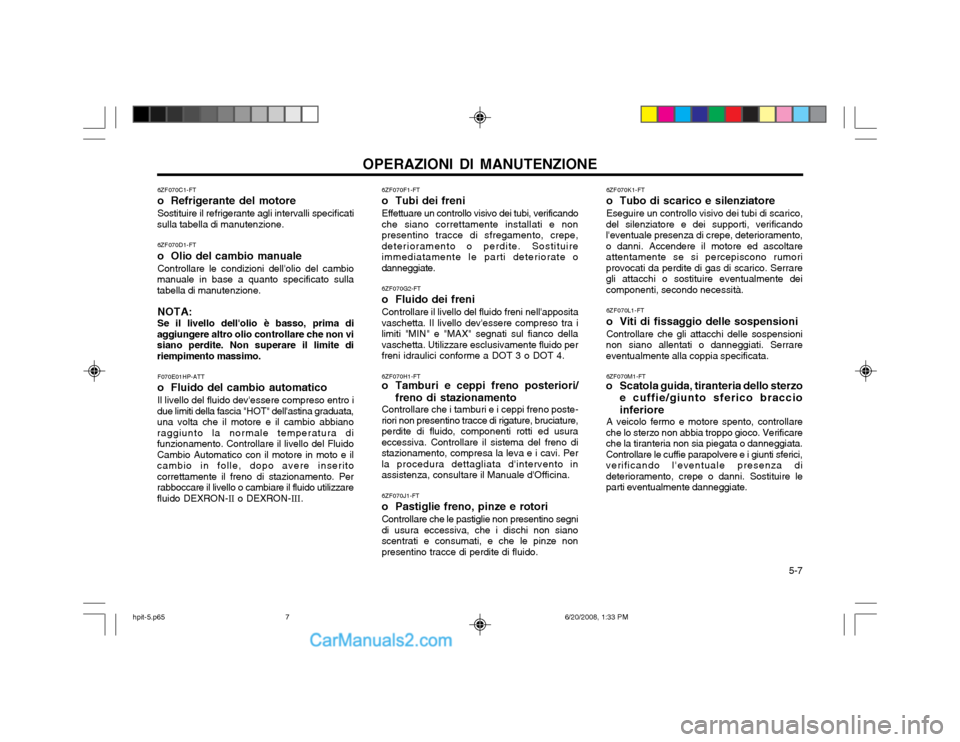

o Olio del cambio manuale Controllare le condizioni dell'olio del cambio
manuale in base a quanto specificato sulla tabella di manutenzione.
NOTA: Se il livello dell'olio è basso, prima di
aggiungere altro olio controllare che non vi siano perdite. Non superare il limite diriempimento massimo.
F070E01HP-ATT
o Fluido del cambio automaticoIl livello del fluido dev'essere compreso entro i
due limiti della fascia "HOT" dell'astina graduata, una volta che il motore e il cambio abbianoraggiunto la normale temperatura difunzionamento. Controllare il livello del FluidoCambio Automatico con il motore in moto e ilcambio in folle, dopo avere inseritocorrettamente il freno di stazionamento. Perrabboccare il livello o cambiare il fluido utilizzarefluido DEXRON- II o DEXRON- III. 6ZF070F1-FT
o Tubi dei freniEffettuare un controllo visivo dei tubi, verificando
che siano correttamente installati e non presentino tracce di sfregamento, crepe,deterioramento o perdite. Sostituireimmediatamente le parti deteriorate odanneggiate.
6ZF070G2-FT
o Fluido dei freniControllare il livello del fluido freni nell'apposita
vaschetta. Il livello dev'essere compreso tra i limiti "MIN" e "MAX" segnati sul fianco dellavaschetta. Utilizzare esclusivamente fluido perfreni idraulici conforme a DOT 3 o DOT 4.
6ZF070H1-FT
o Tamburi e ceppi freno posteriori/
freno di stazionamento
Controllare che i tamburi e i ceppi freno poste-
riori non presentino tracce di rigature, bruciature,perdite di fluido, componenti rotti ed usuraeccessiva. Controllare il sistema del freno distazionamento, compresa la leva e i cavi. Perla procedura dettagliata d'intervento inassistenza, consultare il Manuale d'Officina.
6ZF070J1-FT
o Pastiglie freno, pinze e rotori Controllare che le pastiglie non presentino segni
di usura eccessiva, che i dischi non siano scentrati e consumati, e che le pinze nonpresentino tracce di perdite di fluido. 6ZF070K1-FT
o Tubo di scarico e silenziatoreEseguire un controllo visivo dei tubi di scarico,
del silenziatore e dei supporti, verificando l'eventuale presenza di crepe, deterioramento,o danni. Accendere il motore ed ascoltareattentamente se si percepiscono rumoriprovocati da perdite di gas di scarico. Serraregli attacchi o sostituire eventualmente deicomponenti, secondo necessità.
6ZF070L1-FT
o Viti di fissaggio delle sospensioni Controllare che gli attacchi delle sospensioni
non siano allentati o danneggiati. Serrare eventualmente alla coppia specificata.
6ZF070M1-FT
o Scatola guida, tiranteria dello sterzo
e cuffie/giunto sferico braccio inferiore
A veicolo fermo e motore spento, controllare
che lo sterzo non abbia troppo gioco. Verificare che la tiranteria non sia piegata o danneggiata.Controllare le cuffie parapolvere e i giunti sferici,verificando l'eventuale presenza dideterioramento, crepe o danni. Sostituire leparti eventualmente danneggiate.
hpit-5.p65 6/20/2008, 1:33 PM
7

5-8OPERAZIONI DI MANUTENZIONE
6ZF070N1-FT
o Pompa, cinghia e tubi del
servosterzo

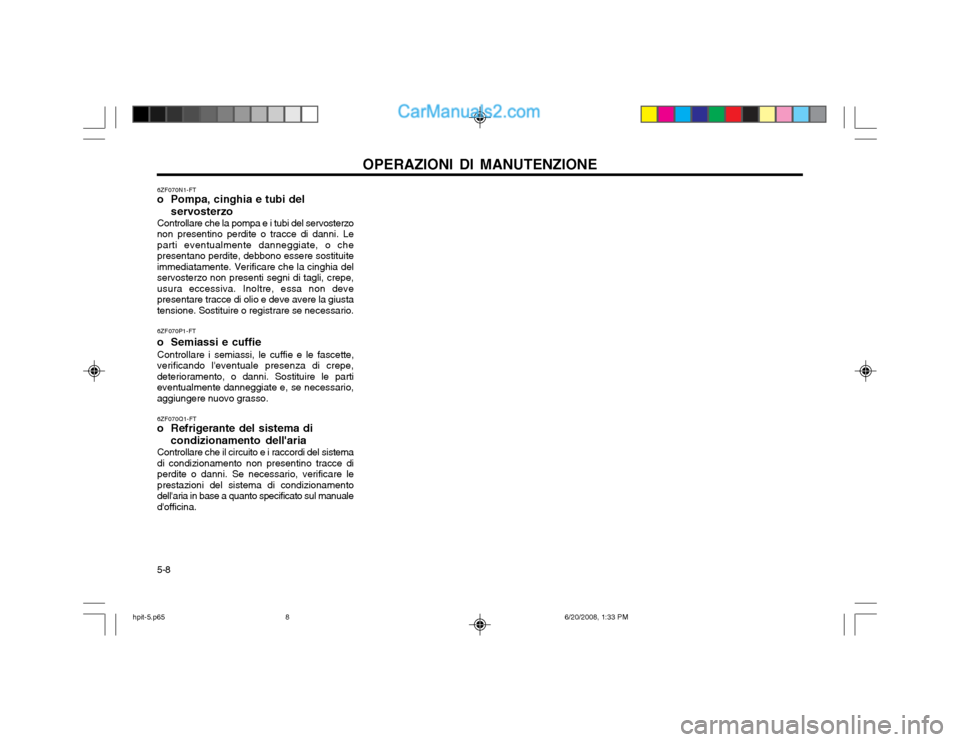

Controllare che la pompa e i tubi del servosterzo
