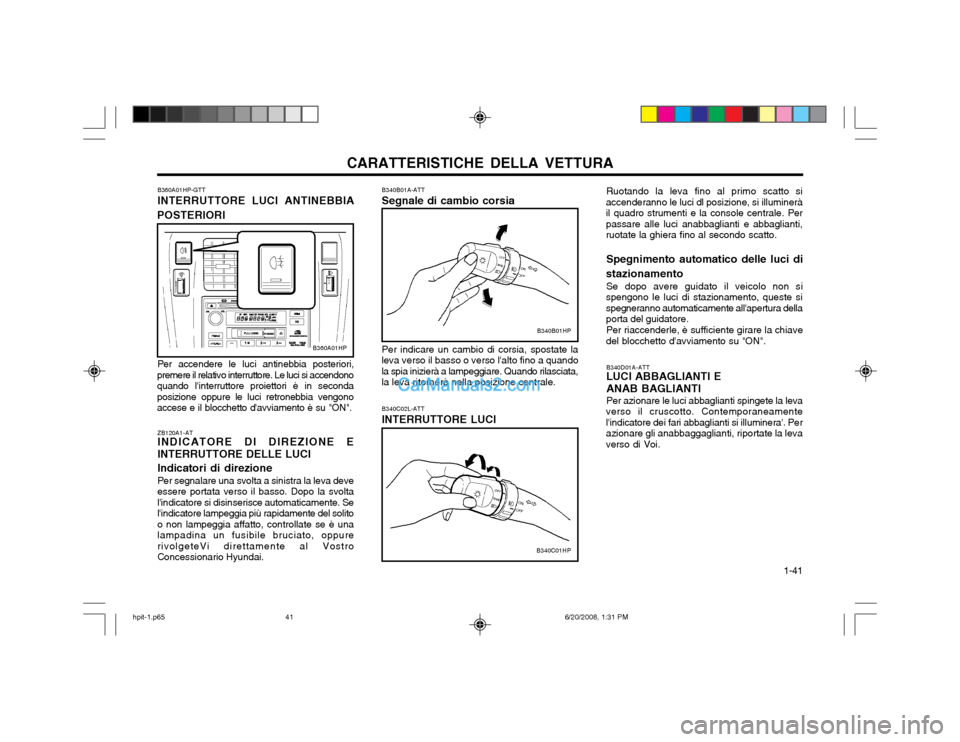

Page 49 of 153
CARATTERISTICHE DELLA VETTURA 1-41
B340D01A-ATT LUCI ABBAGLIANTI E ANAB BAGLIANTI Per azionare le luci abbaglianti spingete la leva
verso il cruscotto. Contemporaneamente l'indicatore dei fari abbaglianti si illuminera'. Perazionare gli anabbaggaglianti, riportate la levaverso di Voi. Ruotando la leva fino al primo scatto si
accenderanno le luci dl posizione, si illumineràil quadro strumenti e la console centrale. Perpassare alle luci anabbaglianti e abbaglianti,ruotate la ghiera fino al secondo scatto.
Spegnimento automatico delle luci di
stazionamento Se dopo avere guidato il veicolo non si
spengono le luci di stazionamento, queste sispegneranno automaticamente all'apertura dellaporta del guidatore.
Per riaccenderle, è sufficiente girare la chiave
del blocchetto d'avviamento su "ON".
ZB120A1-AT INDICATORE DI DIREZIONE E INTERRUTTORE DELLE LUCI Indicatori di direzione Per segnalare una svolta a sinistra la leva deve essere portata verso il basso. Dopo la svoltal'indicatore si disinserisce automaticamente. Sel'indicatore lampeggia più rapidamente del solitoo non lampeggia affatto, controllate se è unalampadina un fusibile bruciato, oppurerivolgeteVi direttamente al VostroConcessionario Hyundai.
B360A01HP-GTT INTERRUTTORE LUCI ANTINEBBIA
POSTERIORI
Per accendere le luci antinebbia posteriori,
premere il relativo interruttore. Le luci si accendono quando l'interruttore proiettori è in secondaposizione oppure le luci retronebbia vengonoaccese e il blocchetto d'avviamento è su "ON". B340B01A-ATT Segnale di cambio corsia Per indicare un cambio di corsia, spostate la
leva verso il basso o verso l'alto fino a quando la spia inizierà a lampeggiare. Quando rilasciata,la leva ritornerà nella posizione centrale. B340C02L-ATT INTERRUTTORE LUCI
B340B01HP
B360A01HP
B340C01HP
hpit-1.p65 6/20/2008, 1:31 PM
41

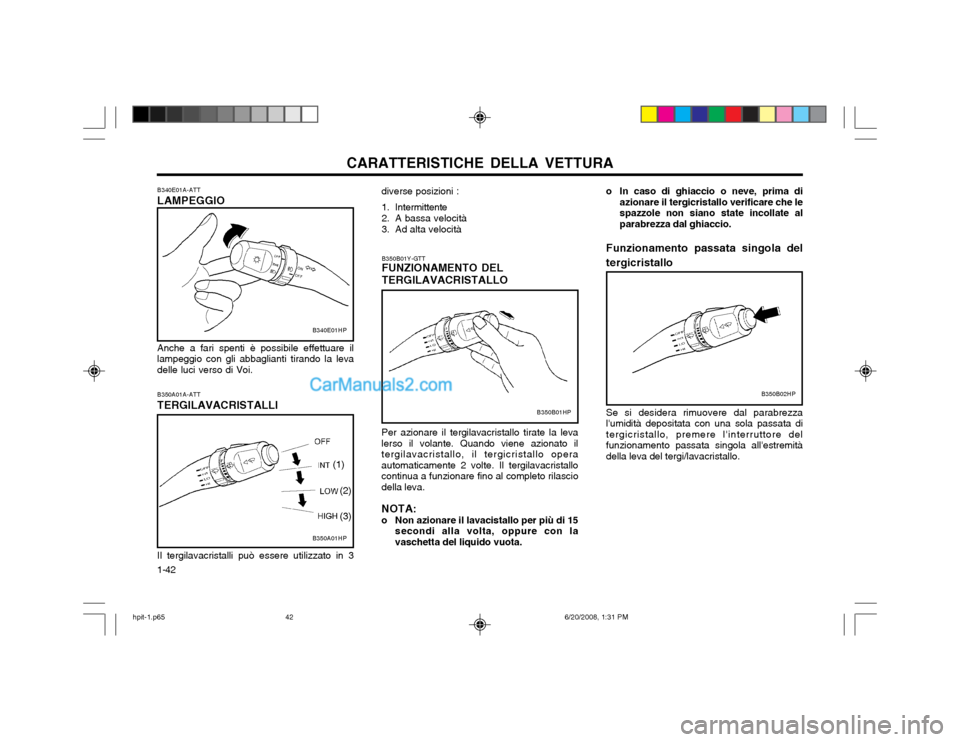

Page 50 of 153
CARATTERISTICHE DELLA VETTURA
1-42 B340E01A-ATT LAMPEGGIO Anche a fari spenti è possibile effettuare il lampeggio con gli abbaglianti tirando la levadelle luci verso di Voi. B350A01A-ATT TERGILAVACRISTALLI Il tergilavacristalli può essere utilizzato in 3
diverse posizioni :
1. Intermittente
2. A bassa velocità
3. Ad alta velocità
B340E01HP
B350A01HP
B350B01HP
B350B01Y-GTT FUNZIONAMENTO DEL TERGILAVACRISTALLO
Per azionare il tergilavacristallo tirate la leva lerso il volante. Quando viene azionato iltergilavacristallo, il tergicristallo operaautomaticamente 2 volte. Il tergilavacristallocontinua a funzionare fino al completo rilasciodella leva. NOTA:
o Non azionare il lavacistallo per più di 15 secondi alla volta, oppure con la vaschetta del liquido vuota.
(1)
(2) (3) o In caso di ghiaccio o neve, prima di
azionare il tergicristallo verificare che le spazzole non siano state incollate alparabrezza dal ghiaccio.
Funzionamento passata singola del tergicristallo Se si desidera rimuovere dal parabrezza l'umidità depositata con una sola passata ditergicristallo, premere l'interruttore delfunzionamento passata singola all'estremitàdella leva del tergi/lavacristallo.
B350B02HP
hpit-1.p65 6/20/2008, 1:31 PM
42

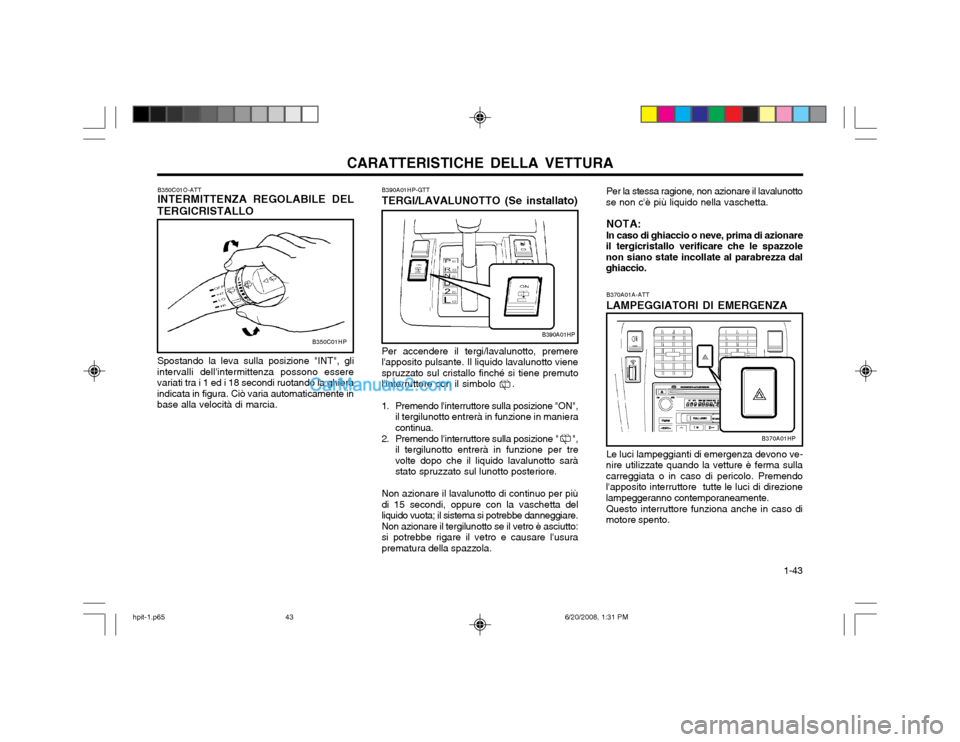

Page 51 of 153
CARATTERISTICHE DELLA VETTURA 1-43
B370A01A-ATT LAMPEGGIATORI DI EMERGENZA Le luci lampeggianti di emergenza devono ve-
nire utilizzate quando la vetture è ferma sulla carreggiata o in caso di pericolo. Premendol'apposito interruttore tutte le luci di direzionelampeggeranno contemporaneamente.
Questo interruttore funziona anche in caso di
motore spento. Per la stessa ragione, non azionare il lavalunotto
se non c'è più liquido nella vaschetta.
NOTA: In caso di ghiaccio o neve, prima di azionare
il tergicristallo verificare che le spazzole non siano state incollate al parabrezza dalghiaccio.
B370A01HP
B350C01O-ATT INTERMITTENZA REGOLABILE DEL
TERGICRISTALLO
Spostando la leva sulla posizione "INT", gli
intervalli dell'intermittenza possono essere variati tra i 1 ed i 18 secondi ruotando la ghieraindicata in figura. Ciò varia automaticamente inbase alla velocità di marcia. B390A01HP-GTT TERGI/LAVALUNOTTO (Se installato)
B350C01HPB390A01HP
Per accendere il tergi/lavalunotto, premere l'apposito pulsante. Il liquido lavalunotto vienespruzzato sul cristallo finché si tiene premutol'interruttore con il simbolo .
1. Premendo l'interruttore sulla posizione "ON",
il tergilunotto entrerà in funzione in maniera continua.
2. Premendo l'interruttore sulla posizione " ", il tergilunotto entrerà in funzione per trevolte dopo che il liquido lavalunotto saràstato spruzzato sul lunotto posteriore.
Non azionare il lavalunotto di continuo per piùdi 15 secondi, oppure con la vaschetta delliquido vuota; il sistema si potrebbe danneggiare.Non azionare il tergilunotto se il vetro è asciutto:si potrebbe rigare il vetro e causare l'usuraprematura della spazzola.
hpit-1.p65 6/20/2008, 1:31 PM
43
Page 52 of 153
CARATTERISTICHE DELLA VETTURA
1-44 B400A01HP-GTT OROLOGIO DIGITALE Ci sono 5 pulsanti di controllo per l'orologio
digitale. Le loro funzioni sono:
1. HOUR - Per variare le ore
2. MIN - Per variare i minuti
3. RESET - Per riportare i minuti a ":00" e
facilitare quindi la regolazione dell'ora esatta. Premendo "R" tra le 10:30 e le 11:29 l'indicazione diverrà 11:00. Premendo "R" tra le 11:30 e le 12:29 l'indicazione diverrà 12:00
4. MODO - Premere "MODE" per visualizzare
l'ora secondo il sistema inglese (12ore) oppure per visualizzare l'ora da 0a 24.
YB170A1-FT INTERRUTTORE DEL LUNOTTO
TERMICO (Se installato)
Per azionare il lunotto termico premete il
pulsante indicato in figura. Contemporaneamente si illuminerà lacorrispondente spia.
AVVERTENZE:
o Non azionate l'interruttore del lunotto termico a motore spento, per evitare chela batteria si scarichi.
o Non pulite mai la parte interna del lunotto con materiali abrasivi e non usateraschietti per rimuovere depositi dimateriale, altrimenti rovinerate l'apparatoelettrico del lunotto stesso.
B380A01HPB400A01HP B410A01A-ATT CONTROLLO LUMINOSITÀ QUADRO STRUMENTI (REOSTATO) Ruotando il pomello del reostato si regola l'intensità del quadro strumenti.
B410A01HP
Quando si usa l'orologio con il sistema inglese, appariranno anche le lettereAM (per le ore da 0 a 12 del mattino)oppure PM (per le ore da 0 a 12 delpomeriggio).
5. - L'ora viene visualizzata sul display a
cristalli liquidi premendo l'interruttore;per spegnere si preme nuovamentel'interruttore.
hpit-1.p65 6/20/2008, 1:31 PM
44

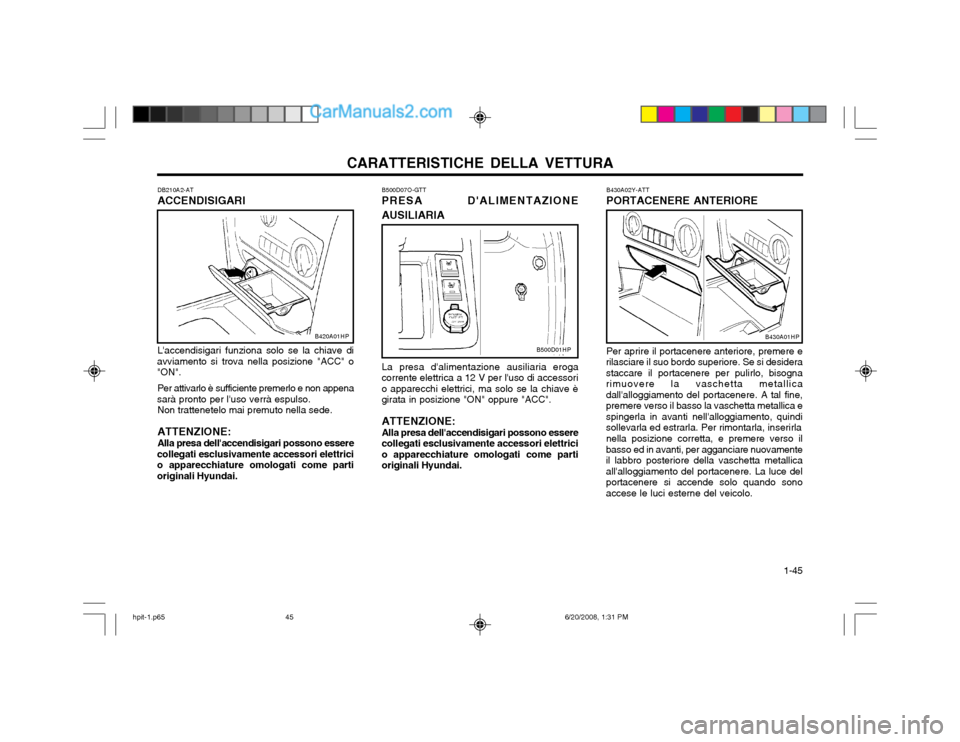

Page 53 of 153
CARATTERISTICHE DELLA VETTURA 1-45
Per aprire il portacenere anteriore, premere e
rilasciare il suo bordo superiore. Se si desidera staccare il portacenere per pulirlo, bisognarimuovere la vaschetta metallicadall'alloggiamento del portacenere. A tal fine,premere verso il basso la vaschetta metallica espingerla in avanti nell'alloggiamento, quindisollevarla ed estrarla. Per rimontarla, inserirla
nella posizione corretta, e premere verso il
basso ed in avanti, per agganciare nuovamenteil labbro posteriore della vaschetta metallicaall'alloggiamento del portacenere. La luce delportacenere si accende solo quando sonoaccese le luci esterne del veicolo.
B500D07O-GTT PRESA D'ALIMENTAZIONE AUSILIARIA
La presa d'alimentazione ausiliaria eroga
corrente elettrica a 12 V per l'uso di accessori o apparecchi elettrici, ma solo se la chiave ègirata in posizione "ON" oppure "ACC".
ATTENZIONE:Alla presa dell'accendisigari possono essere
collegati esclusivamente accessori elettricio apparecchiature omologati come partioriginali Hyundai.
DB210A2-AT ACCENDISIGARI L'accendisigari funziona solo se la chiave di
avviamento si trova nella posizione "ACC" o "ON".
Per attivarlo è sufficiente premerlo e non appena
sarà pronto per l'uso verrà espulso. Non trattenetelo mai premuto nella sede. ATTENZIONE: Alla presa dell'accendisigari possono essere
collegati esclusivamente accessori elettrici o apparecchiature omologati come partioriginali Hyundai.
B420A01HP
B430A02Y-ATT PORTACENERE ANTERIORE
B500D01HP
B430A01HP
hpit-1.p65 6/20/2008, 1:31 PM
45

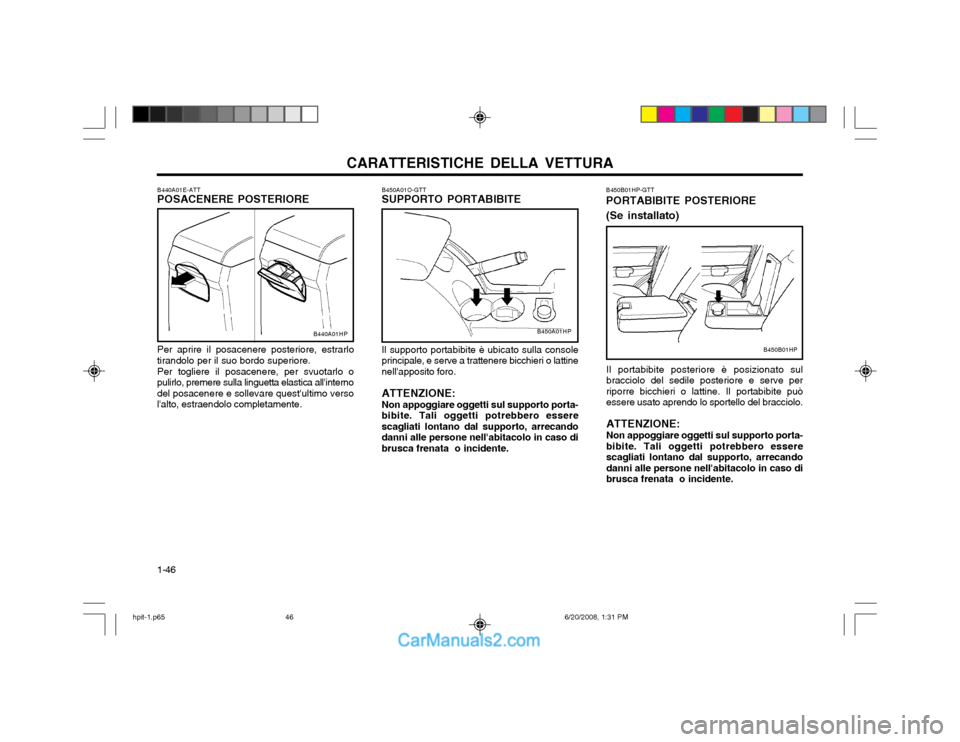

Page 54 of 153
CARATTERISTICHE DELLA VETTURA
1-46 Il supporto portabibite è ubicato sulla console principale, e serve a trattenere bicchieri o lattinenell'apposito foro. ATTENZIONE: Non appoggiare oggetti sul supporto porta- bibite. Tali oggetti potrebbero esserescagliati lontano dal supporto, arrecandodanni alle persone nell'abitacolo in caso dibrusca frenata o incidente.B450B01HP-GTT PORTABIBITE POSTERIORE (Se installato)
Il portabibite posteriore è posizionato sul bracciolo del sedile posteriore e serve perriporre bicchieri o lattine. Il portabibite puòessere usato aprendo lo sportello del bracciolo. ATTENZIONE: Non appoggiare oggetti sul supporto porta- bibite. Tali oggetti potrebbero esserescagliati lontano dal supporto, arrecandodanni alle persone nell'abitacolo in caso dibrusca frenata o incidente.
B450A01O-GTT SUPPORTO PORTABIBITE
B440A01E-ATTPOSACENERE POSTERIORE Per aprire il posacenere posteriore, estrarlo
tirandolo per il suo bordo superiore.
Per togliere il posacenere, per svuotarlo o
pulirlo, premere sulla linguetta elastica all'interno del posacenere e sollevare quest'ultimo versol'alto, estraendolo completamente.
B440A01HPB450A01HP
B450B01HP
hpit-1.p65 6/20/2008, 1:31 PM
46

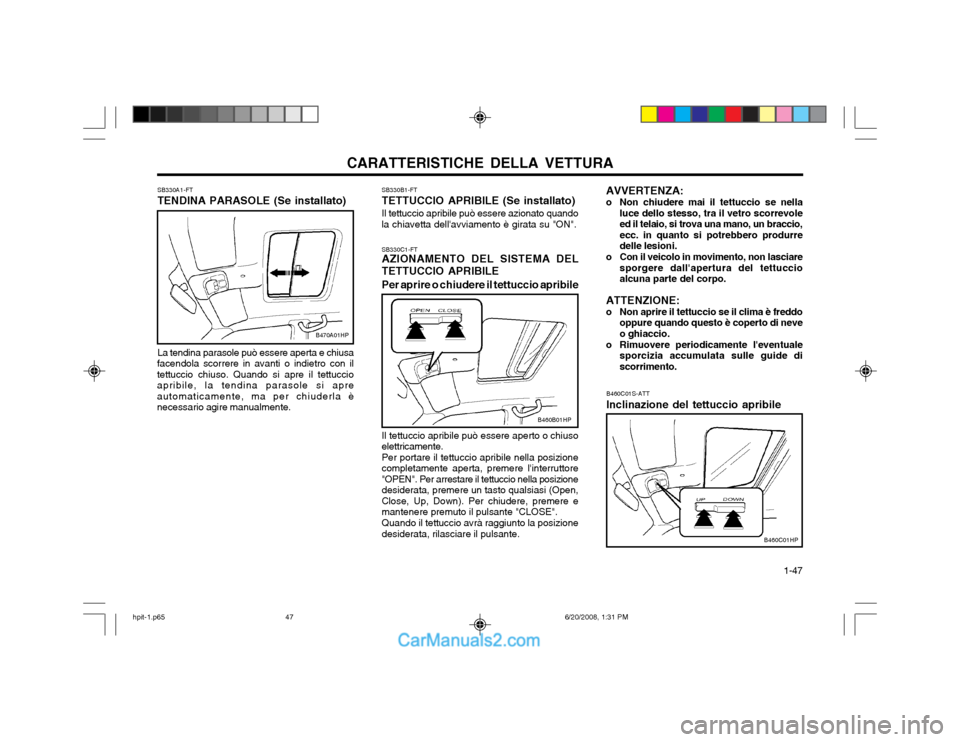

Page 55 of 153
CARATTERISTICHE DELLA VETTURA 1-47
AVVERTENZA:
o Non chiudere mai il tettuccio se nella
luce dello stesso, tra il vetro scorrevole ed il telaio, si trova una mano, un braccio,ecc. in quanto si potrebbero produrredelle lesioni.
o Con il veicolo in movimento, non lasciare sporgere dall'apertura del tettuccioalcuna parte del corpo.
ATTENZIONE:
o Non aprire il tettuccio se il clima è freddo oppure quando questo è coperto di neve o ghiaccio.
o Rimuovere periodicamente l'eventuale sporcizia accumulata sulle guide discorrimento.
SB330B1-FT TETTUCCIO APRIBILE (Se installato)Il tettuccio apribile può essere azionato quando la chiavetta dell'avviamento è girata su "ON". SB330C1-FT AZIONAMENTO DEL SISTEMA DEL TETTUCCIO APRIBILE Per aprire o chiudere il tettuccio apribile Il tettuccio apribile può essere aperto o chiuso elettricamente.Per portare il tettuccio apribile nella posizionecompletamente aperta, premere l'interruttore"OPEN". Per arrestare il tettuccio nella posizionedesiderata, premere un tasto qualsiasi (Open,Close, Up, Down). Per chiudere, premere emantenere premuto il pulsante "CLOSE". Quando il tettuccio avrà raggiunto la posizione desiderata, rilasciare il pulsante.
SB330A1-FT TENDINA PARASOLE (Se installato) La tendina parasole può essere aperta e chiusa
facendola scorrere in avanti o indietro con il tettuccio chiuso. Quando si apre il tettuccioapribile, la tendina parasole si apreautomaticamente, ma per chiuderla ènecessario agire manualmente.
B470A01HP
B460B01HP
B460C01HP
B460C01S-ATT Inclinazione del tettuccio apribile
hpit-1.p65 6/20/2008, 1:31 PM
47

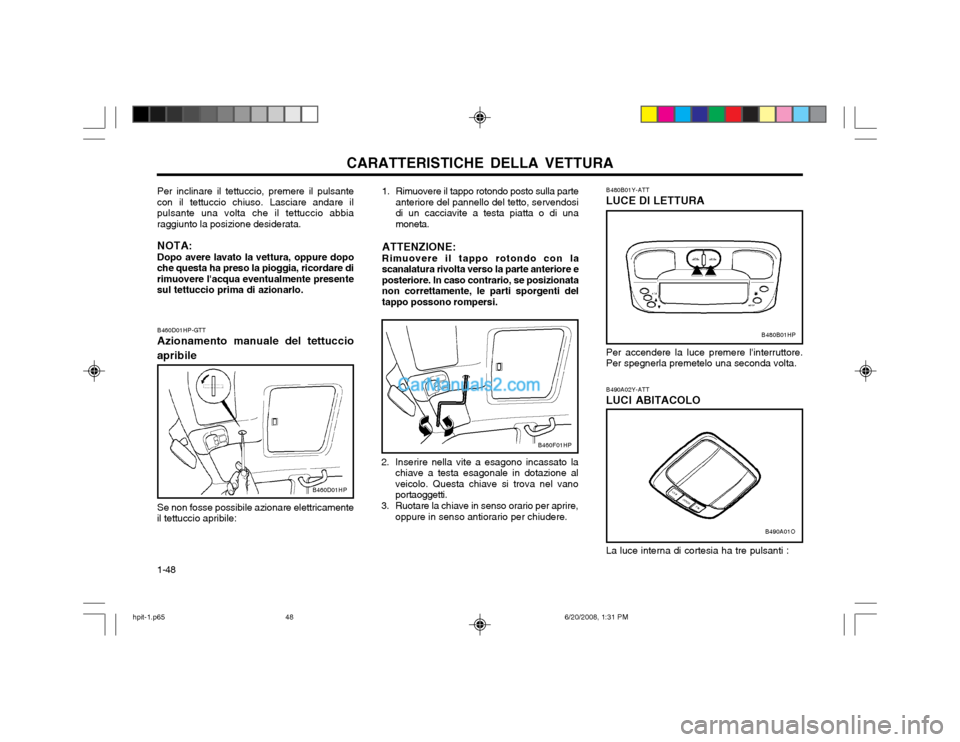

Page 56 of 153
CARATTERISTICHE DELLA VETTURA
1-48 B480B01Y-ATT LUCE DI LETTURA Per accendere la luce premere l'interruttore. Per spegnerla premetelo una seconda volta. B490A02Y-ATT LUCI ABITACOLO La luce interna di cortesia ha tre pulsanti :
B490A01O
B460D01HP-GTT Azionamento manuale del tettuccio
apribile 1. Rimuovere il tappo rotondo posto sulla parte
anteriore del pannello del tetto, servendosi di un cacciavite a testa piatta o di unamoneta.
ATTENZIONE: Rimuovere il tappo rotondo con la
scanalatura rivolta verso la parte anteriore e posteriore. In caso contrario, se posizionatanon correttamente, le parti sporgenti deltappo possono rompersi.B480B01HP
B460F01HP
B460D01HP
Per inclinare il tettuccio, premere il pulsante
con il tettuccio chiuso. Lasciare andare il pulsante una volta che il tettuccio abbiaraggiunto la posizione desiderata.
NOTA: Dopo avere lavato la vettura, oppure dopo
che questa ha preso la pioggia, ricordare di rimuovere l'acqua eventualmente presentesul tettuccio prima di azionarlo.
2. Inserire nella vite a esagono incassato lachiave a testa esagonale in dotazione alveicolo. Questa chiave si trova nel vanoportaoggetti.
3. Ruotare la chiave in senso orario per aprire, oppure in senso antiorario per chiudere.
Se non fosse possibile azionare elettricamente
il tettuccio apribile:
hpit-1.p65 6/20/2008, 1:31 PM
