6- 36 SELBSTHILFE
5. Die Glühlampenfeder drücken, um
die Scheinwerferglühlampe herauszunehmen.
HTB268HTB184
6. Die Schutzkappe von der
Ersatzglühlampe abnehmen und die neue Glühlampe so einsetzen, daßder Plastiksockel in dieScheinwerferbohrung paßt. Die Staubab-deckung nach dem Festziehen der Glühlampenfederanbringen und das Netz-kabel wiederanschließen.
7. Die Schutzkappe und den Karton zum Entsorgen der alten Glühlampe verwenden.
8. Die Scheinwerferhöhe richtig einstellen.
WARNUNG:
Die Halogen-Glühlampe desScheinwerfers enthält unter Druck stehendes Gas, und bei Stoß kanndie Birne zerplatzen, und es könnenTeile in die Luft geschleudertwerden. Beim Auswechseln dieGlühlampe gegen Abrieb oder Kratzer und während der Beleuchtung gegen Flüssigkeitenschützen. Die Glühlampe nur beimEinsetzen in einen Scheinwerfereinschalten. Einen beschädigten
!
oder gesprungenen Scheinwerfer auswechseln. Die Glühlampe sorgfältig beseitigen.
G270B01TB-GST
Vordere Blinkerleuchte / Positionsleuchte
1. Das Netzkabel von der Glühlampe
abziehen.
2. Eine neue Glühlampe einsetzen. HTB285

SELBSTHILFE 6- 37
HTB284
G270D01TB-GST Hintere Kombileuchte
HTB270
1. Abdeckung mit einemKreuzschlitzschraubendreher entfernen.
2. Netzkabel abziehen.
3. Eine neue Glühlampe einsetzen. (1) Brems-/Schlußleuchte(2) Blinkerleuchte(3) Rückfahrscheinwerfer (1)

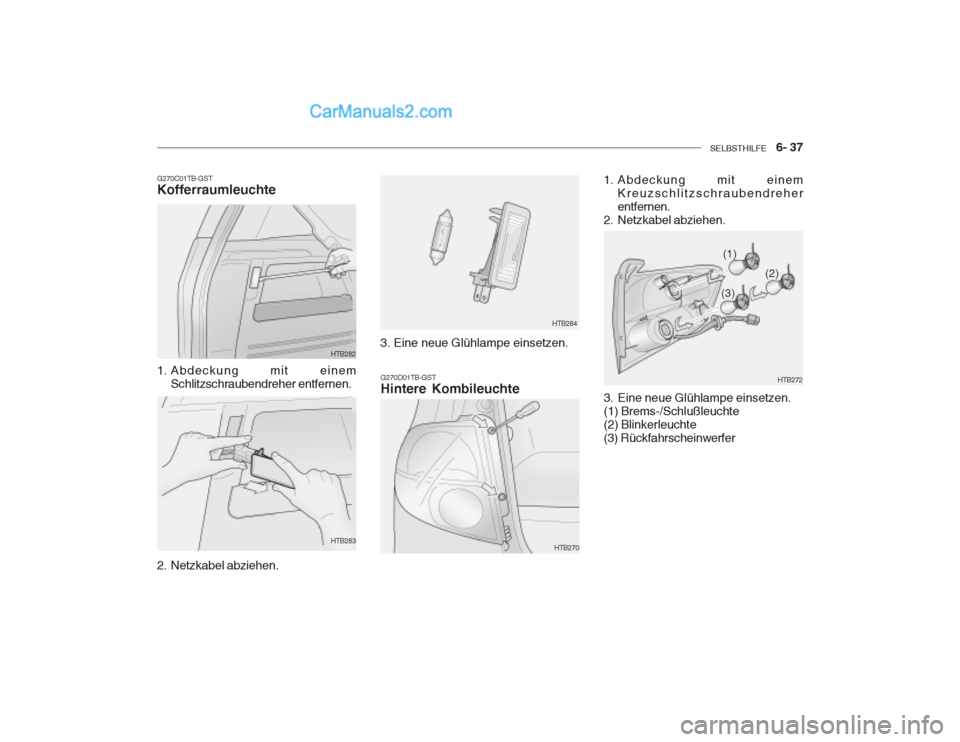

(3)G270C01TB-GST Kofferraumleuchte
HTB282
1. Abdeckung mit einem Schlitzschraubendreher entfernen.
2. Netzkabel abziehen. HTB283 HTB272
(2)
3. Eine neue Glühlampe einsetzen.

6- 38 SELBSTHILFE
HTB277

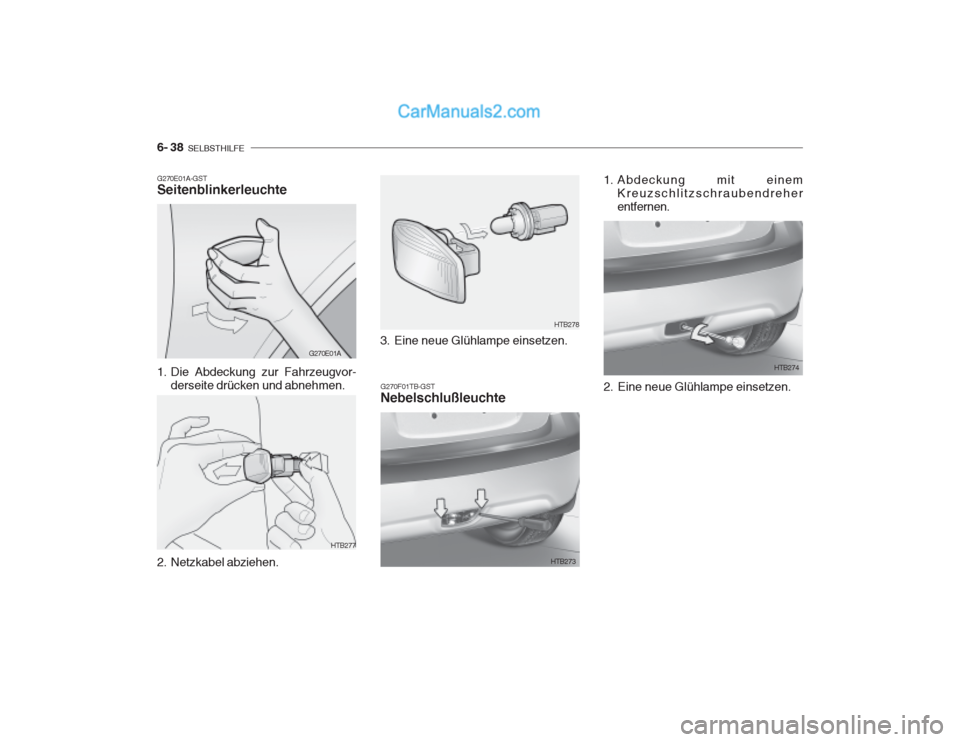

G270E01A-GST Seitenblinkerleuchte
G270E01A
1. Die Abdeckung zur Fahrzeugvor- derseite drücken und abnehmen.
2. Netzkabel abziehen.
G270F01TB-GST Nebelschlußleuchte 1. Abdeckung mit einem
Kreuzschlitzschraubendreher entfernen.
HTB273 HTB274
HTB278
3. Eine neue Glühlampe einsetzen.
2. Eine neue Glühlampe einsetzen.

SELBSTHILFE 6- 39

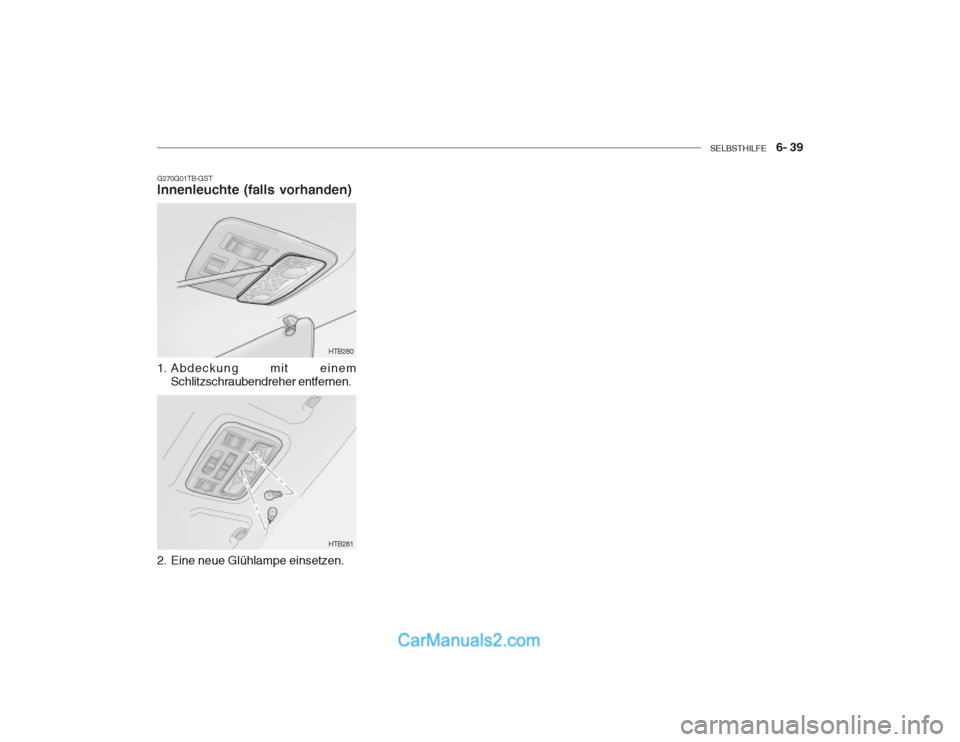

G270G01TB-GST Innenleuchte (falls vorhanden)
1. Abdeckung mit einem
Schlitzschraubendreher entfernen. HTB280
2. Eine neue Glühlampe einsetzen. HTB281

6- 40 SELBSTHILFE

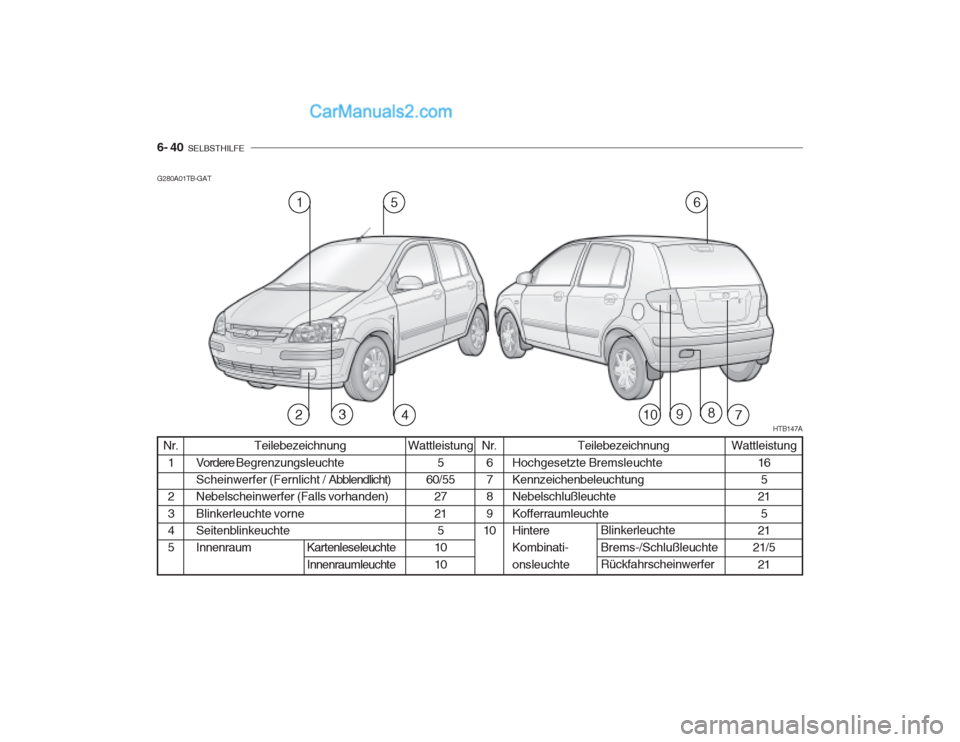

Teilebezeichnung
Vordere Begrenzungsleuchte
Scheinwerfer (Fernlicht / Abblendlicht)
Nebelscheinwerfer (Falls vorhanden) Blinkerleuchte vorne SeitenblinkeuchteInnenraum Wattleistung
5
60/55 27 215
1010
Nr.
1 2 3 45 Wattleistung
165
21
5
21
21/5
21Nr.6 78 9
10 Teilebezeichnung
Hochgesetzte Bremsleuchte KennzeichenbeleuchtungNebelschlußleuchte Kofferraumleuchte HintereKombinati- onsleuchte
Kartenleseleuchte Innenraumleuchte
Blinkerleuchte Brems-/Schlußleuchte Rückfahrscheinwerfer
G280A01TB-GAT
HTB147A
516
43279108

SELBSTHILFE 6- 41
SICHERUNGSWERT
30A 30A30A20A30A50A10A10A10A15A10A10A20A40A30A30A50A 15A 10A10A

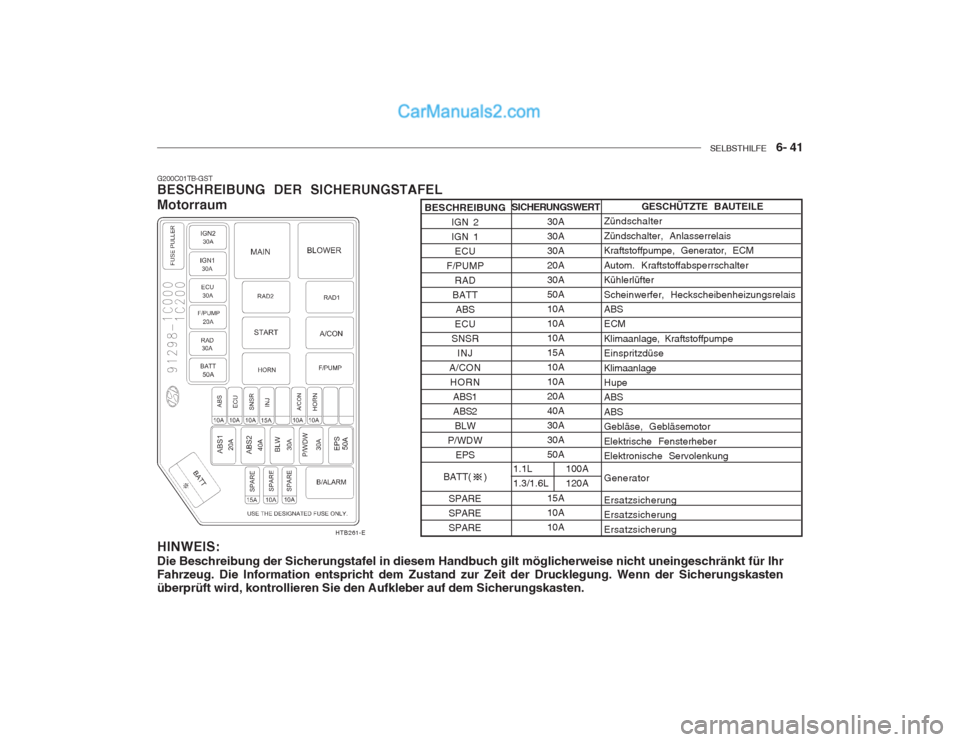

G200C01TB-GST BESCHREIBUNG DER SICHERUNGSTAFEL Motorraum HINWEIS: Die Beschreibung der Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskastenüberprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten.
HTB261-E
GESCHÜTZTE BAUTEILE
Zündschalter Zündschalter, Anlasserrelais Kraftstoffpumpe, Generator, ECM Autom. Kraftstoffabsperrschalter Kühlerlüfter Scheinwerfer, Heckscheibenheizungsrelais ABSECM Klimaanlage, Kraftstoffpumpe Einspritzdüse Klimaanlage HupeABS ABS Gebläse, Gebläsemotor Elektrische Fensterheber Elektronische Servolenkung GeneratorErsatzsicherung Ersatzsicherung Ersatzsicherung
BESCHREIBUNG
IGN 2 IGN 1ECU
F/PUMP RAD
BATT ABS
ECU
SNSR INJ
A/CON HORN ABS1ABS2BLW
P/WDW EPS
BATT( ) SPARESPARESPARE
1.1L 1.3/1.6L 100A120A

6- 42 SELBSTHILFE
G200D01TB-GST Innere Tafel GESCHÜTZTE BAUTEILE
Innenraumleuchte, Radio, Instrumentenblock Fernlichtkontrolleuchte, Scheinwerfer (links)Nebelscheinwerfer Scheinwerfer (rechts) HeckscheibenheizungGebläse, SchiebedachNebelscheinwerfer, ETACM, elektr. Fensterheber, Scheinwerferhöhenverstellung NebelschlußleuchteScheibenwischermotor vorneWarnblinkleuchte, ETACM Bremsleuchte, elektr. Fensterheber ECMHeckscheibenheizungSitzheizung Tagesfahrleuchten Anlasserrelais, DiebstahlwarnanlageScheibenwischermotor hintenZentralverriegelung, Schiebedach Airbag PCM-, ABS-SteuerungZigarettenanzünderInstrumentenblock BREMS-/Schlußleuchte (rechts) Blinkerleuchte, RückfahrscheinwerferRadio, elektr. verstellbarer AußenspiegelAirbag, Anzeige Brems-/Schlußleuchte (links) Klimaanlage
HTB260-ESICHERUNGSWERT
15A 15A10A15A 30A 10A 10A10A 20A 15A 15A15A10A20A 10A 10A15A20A10A10A 15A 10A10A10A10A10A 10A 10A
BESCHREIBUNG
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH PR/HTD
BLOWER
IGNITION R/FOG
FRT WPR HAZARD STOP
ECU2
HTD MIR
S/HTDDRL
START
RR/WPR
D/LOCK A/BAG
ECU1
C/LIGHT
CLUSTER TAIL RH
T/SIG
AUDIO
A/BAG IND TAIL LHA/C SW
