2002 Hyundai Getz Betriebsanleitung (in German)

3- 4 IM NOTFALL
o Die für den Überbrückungsstart
verwendete Batterie muß eine
Spannung von 12 V aufweisen.Läßt sich nicht bestimmen, ob es sich um eine 12V-Batterie handelt, mit dieser Batterie keinenÜberbrückungsstart versuchen.
o Für den Überbrückungsstart eines Fahrzeugs mit einer entladenen Batterie muß genau entsprechend der folgenden Schritte vorgegangenwerden.
1. Befindet sich die Startbatterie in einem anderen Fahrzeug,sicherstellen, daß sich die zweiFahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und das Zubehör beider Fahrzeugeausschalten.
3. Die Klemmen des Starterkabels genau entsprechend der auf der Vorseite aufgeführten Reihenfolge anschließen, d.h. zuerst eineKlemme des Starterkabels an den "Plus-"Pol (+) oder das "Plus"-Kabel (+) der entladenen Batterieanschließen. Dann das andere Ende desselben Kabels an die "Plus"-Klemme der Startbatterie anschließen. Danach die eine Klemme des zweiten Kabels an den "Minus"-Pol der Startbatterieanschließen.Zum Schluß das andere Endedieses Kabels an ein starres Metallteil des Motors in einem gewissen Abstand zur Batterieanschließen. Das Kabel nicht an ein umlaufendes Teil anschließen.
4. Den Motor des Fahrzeugs mit der Startbatterie anlassen und einigeMinuten lang laufen lassen. Auf diese Weise wird gewährleistet, daßsich die Startbatterie auflädt. Während des Überbrückungsstarts den Motor in diesem Fahrzeug miteiner Drehzahl von ca. 2000 min -1
laufen lassen.
5. Den Motor des Fahrzeugs mit der entladenen Batterie normalanlassen. Nach dem Anspringendes Motors die Starterkabel angeschlossen lassen und den Motor bei schnellem Leerlauf oderbei einer Drehzahl von ca. 2000 min -1
einige Minuten lang laufen
lassen. 6. Entfernen Sie die
Überbrückungskabel vorsichtig in umgekehrter Reihenfolge desAnschließens.
Ist die Ursache für eine entladene
Batterie nicht bekannt (z.B. weil die Lampen eingeschaltet blieben usw.),muß das Ladesystem von Hyundai- Händler überprüft werden.
D030A01TB-AST
ÜBERHITZUNG DES MOTORS Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungs-schwund zu spüren oderein lautes Klingel- oder Klopfgeräusch zu hören, so ist der Motor wahrscheinlich zu heiß. In diesemFall, wie folgt vorgehen:
1. Das Fahrzeug von der Fahrbahn
lenken und so schnell, wie dies sicher erscheint, anhalten.
2. Den Wähl-/Schalthebel in die Parkstellung "P"(Automatikgetriebe) oder in dieLeer-laufstellung (Schaltgetriebe)

IM NOTFALL 3- 5
WARNUNG:
Bei laufendem Motor nicht mit Händen und Kleidung in die Nähe von umlaufenden Teilen wie z.B. Gebläse und Keilriemen kommen,um ein Verletzungsrisikoauszuschalten.
schalten und die Handbremse abstellen. Die Klimaanlage ausschalten.
3. Läuft unter dem Fahrzeug
Kühlmittel aus, oder steigt aus demMotorraum Dampf auf, den Motor anhalten. Die Motorhaube nicht öffnen, solange noch Kühlmittelausläuft bzw. Dampf aufsteigt. Ist kein Kühlmittelverlust und kein Dampf sichtbar, den Motor laufenlassen und überprüfen, ob das Motorkühlgebläse funktioniert. Läuft das Gebläse nicht, den Motorabstellen.
4. Überprüfen, ob der Wasserpumpenkeil- riemen fehlt.Ist er vorhanden, seine Spannung überprüfen. Scheint der Keilriemen in Ordnung, den Kühler, dieSchläuche und den Fahrzeugunterboden auf Kühlmittellecks überprüfen. (Wardie Klimaanlage eingeschaltet, ist es normal, daß kaltes Wasser beim Anhalten vom Unterboden abtropft.)!im Common Rail-System starke Magnetfelder erzeugt.
5. Ist der Wasserpumpenkeilriemengerissen oder läuft Kühlmittel aus, den Motor sofort abstellen, und den nächsten Hyundai-Händler umHilfe bitten.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten. Hochdruckpumpe, Verteiler, Einspritzdüsen und Hochdruckleitungen stehen auch nach dem Abstellen des Motors noch unter hohem Druck. DurchUndichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit der Haut schwere Verletzungenverursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Strom
!WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnung herausspritzen und schwere Verbrennungen verursachen.!
6. Ist die Ursache für die Überhitzung nicht festzustellen, warten, bis die Motor-temperatur wieder auf dennormalen Wert zurückgekehrt ist. Ist Kühlmittel aus-gelaufen, den Kühlerdeckel vorsichtig entfernenund Kühlmittel zufügen, um den Flüssigkeitsstand im Behälter bis zur Halbmarkierung aufzufüllen.

3- 6 IM NOTFALL
5. Der Reservereifen darf nicht auf
anderen Felgen gefahren werden; auch dürfen Standardreifen,Winterreifen und Radkappen oder Zierringe nicht zusammen mit dem Reserverad verwendet werden.Andernfalls kann es zu Beschädigungen kommen.
6. Der Luftdruck des Reservereifens muß mindestens einmal monatlich geprüft und korrekt eingestelltwerden.
7. Vorsichtig vorgehen und auf weitere
Anzeichen für Überhitzung achten.Sollte es erneut zu einemÜberhitzen kommen, einen Hyundai-Händler um Hilfe bitten.
VORSICHT:
Große Kühlmittelverluste weisendarauf hin, daß das Kühlsystem eine undichte Stelle aufweist; diesmuß so schnell wie möglich von einem Hyundai-Händler überprüft werden. D040A01TB-GST
RESERVERAD (Falls vorhanden) Die folgenden Anweisungen für das Reserverad beachten:
1. Den Luftdruck des Reifens sobald wie möglich nach dem Aufziehen prüfen und korrekt einstellen. Wenndas Reserverad nicht benutzt wird, muß regelmäßig der Luftdruck geprüft und korrekt eingestelltwerden.
Druck des Reservereifens
Reifengröße LuftdruckT105/70 D14
420 kPa (60 psi)
2. Der Reservereifen darf nur vorübergehend verwendet werden und muß, sobald der ursprüngliche Reifen repariert oderausgewechselt wurde, wieder im Kofferraum aufbewahrt werden.
3. Geschwindigkeiten über 80 km/h sind nicht empfehlenswert.
4. Da der Reservereifen speziell für Ihr Fahrzeug ausgelegt ist, darf eran keinem anderen Fahrzeug verwendet werden.
!
VORSICHT:
o Keine Schneeketten auf den Reservereifen aufziehen.
o Niemals mehr als einen
Reservereifen gleichzeitig verwenden.
!

IM NOTFALL 3- 7
D050A01A-AST BEI EINER REIFENPANNE Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen
und das Fahrzeug im Geradeausfahren ausrollen lassen.Nicht sofort die Bremsen betätigen oder das Fahrzeug von der Fahrbahn bewegen, da hierbei dieKontrolle über das Fahrzeug verlorengehen kann. Fährt das Fahrzeug mit einer ausreichendlangsamen Geschwindigkeit und erscheint dies sicher, vorsichtig bremsen und das Fahrzeug vonder Fahrbahn bewegen. Soweit wie möglich von der Fahrbahn ausscheren und auf festem,ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinker anschalten, die Handbremse ziehen und das Getriebe in die Parkstellung"P" (Automatikgetriebe) oder in den Rückwärtsgang (Schaltgetriebe) schalten.
D040B01FC-GST
VOLL-RESERVERAD (Falls vorhanden) Bei der Verwendung eines Ersatzreifens müssen die nachfolgenden Anweisungen beachtet werden: Den Reifenluftdruck so schnell wie möglich nach dem Montieren des Ersatzreifens überprüfen und auf den
erforderlichen Wert einstellen. DerReifendruck muß während der Lagerung in regelmäßigen Abständen überprüft werden. Reifenluftdruck ................... 2 bar D040B01A-AST
Handhabung des Ersatzreifens Zum Herausnehmen des Ersatzreifens die Befestigungsschraube abschrauben. Zum Einsetzen des Ersatzreifens in seine Bereitschaftslage die Schraube fest von Hand anziehen, bis der Ersatzreifen kein Spiel mehr aufweist.
HTB154

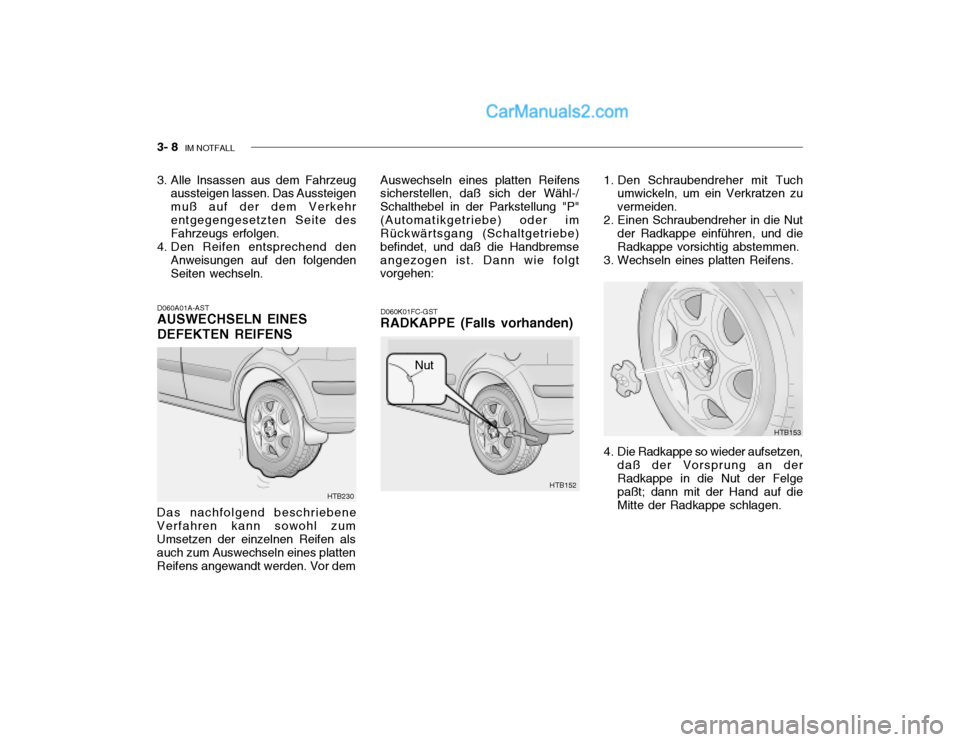

3- 8 IM NOTFALL
D060A01A-AST AUSWECHSELN EINES DEFEKTEN REIFENS D060K01FC-GST
RADKAPPE (Falls vorhanden)
HTB230
3. Alle Insassen aus dem Fahrzeug
aussteigen lassen. Das Aussteigen muß auf der dem Verkehrentgegengesetzten Seite des Fahrzeugs erfolgen.
4. Den Reifen entsprechend den Anweisungen auf den folgenden Seiten wechseln.
Das nachfolgend beschriebeneVerfahren kann sowohl zumUmsetzen der einzelnen Reifen als auch zum Auswechseln eines platten Reifens angewandt werden. Vor demHTB152
Nut
Auswechseln eines platten Reifens sicherstellen, daß sich der Wähl-/ Schalthebel in der Parkstellung "P"(Automatikgetriebe) oder im Rückwärtsgang (Schaltgetriebe) befindet, und daß die Handbremseangezogen ist. Dann wie folgt vorgehen:
1. Den Schraubendreher mit Tuch
umwickeln, um ein Verkratzen zu vermeiden.
2. Einen Schraubendreher in die Nut
der Radkappe einführen, und dieRadkappe vorsichtig abstemmen.
3. Wechseln eines platten Reifens.
4. Die Radkappe so wieder aufsetzen, daß der Vorsprung an der Radkappe in die Nut der Felge paßt; dann mit der Hand auf dieMitte der Radkappe schlagen. HTB153

IM NOTFALL 3- 9
D060B01TB-GST 1. Reservereifen und Werkzeug
Die Kofferraum-Bodenmatte am Haken aufhängen und die Ablageunter dem Kofferraumboden (falls vorhanden) herausnehmen.
HTB296
Mattenhaken
HTB224 Den Wagenheber sowie die Werkzeugtasche herausnehmen, dann das Ersatzrad aus demKofferraum herausnehmen.
HINWEIS:
Der Wagenheber befindet auf dem Reserverad.
Platter Reifen
HTB156
D060C01A-AST
2. Blockieren des Rads Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, muß blockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit demWagenheber zu verhindern. D060D01A-AST
3. Lockern der RadmutternHTB149
Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockert werden. Dazu den Handgriff desSchraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabei darauf achten, daß die Buchsedes Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleiten kann. Zur Ausnutzung dermaximalen Hebekraft muß sich der Handgriff des Schraubenschlüssels in der in der Abbildung dargestelltenrechten Position befinden. Dann den Schraubenschlüssel am Ende des Handgriffs festhalten und mitgleichmäßigem Kraftaufwand nach

3- 10 IM NOTFALL
D060E01A-AST
4. Ansetzen des Wagenhebers D060F01E-AST
5. Wagen anheben Nach dem Einführen einer Schlüsselstange in den Radmutternschlüssel, die Schlüsselstange wie dargestellt in den Wagenheber stecken. Zum Anheben des Fahrzeugs denRadmutternschlüssel im Uhrzeigersinn drehen. Wenn der Wagenheber auf weichem oder sandigem Grund steht, muss er eventuell auf einem Brett, einemflachen Stein oder einem anderen geeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt.
HTB157
HFC4022
Schlüsselstange
Radmutternschlüssel
oben ziehen. Jetzt noch nicht die Muttern entfernen. Sie müssen lediglich um eine halbe Drehunggelockert werden. Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrundstehen. Der Wagenheber muß wie in der Abbildung dargestellt positioniert werden. Den Wagen hoch genug anheben, damit nicht nur das Rad mit dem defekten Reifen abgenommen,sondern auch das voll aufgepumpte Reserverad aufgesetzt werden kann.
WARNUNG:
Nicht unter das angehobene Fahrzeug kriechen! Dies ist sehrgefährlich, da das Fahrzeug fallen und schwere Verletzungen verursachen kann. Wird dasFahrzeug mit dem Wagenheber angehoben, darf sich niemand darin befinden.
!

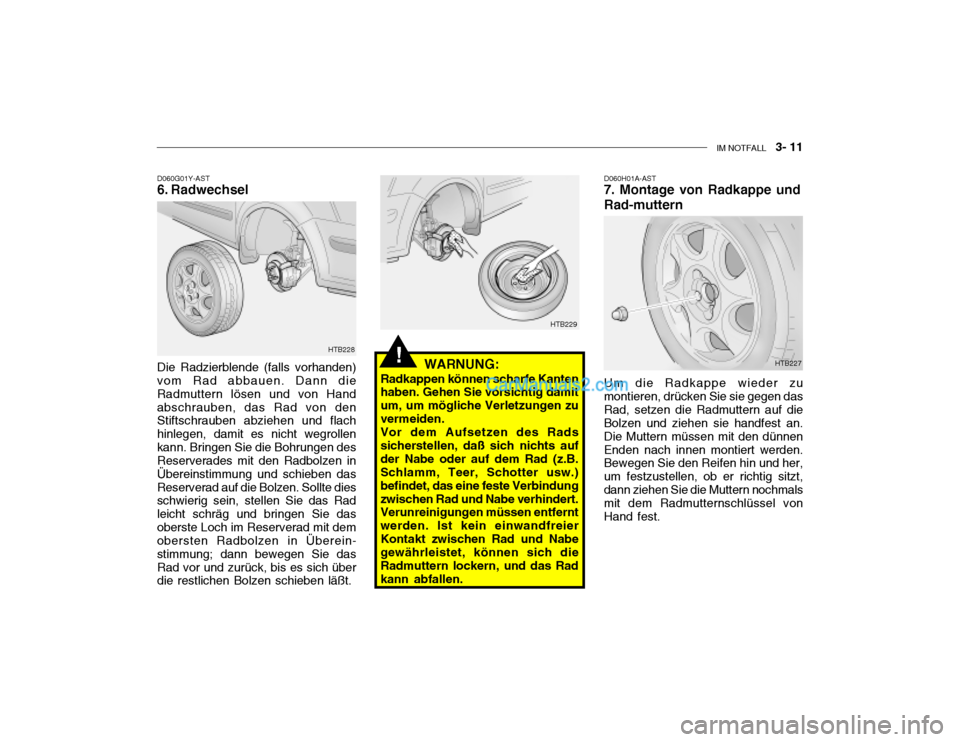

IM NOTFALL 3- 11
D060G01Y-AST
6. Radwechsel
Die Radzierblende (falls vorhanden)vom Rad abbauen. Dann die Radmuttern lösen und von Handabschrauben, das Rad von den Stiftschrauben abziehen und flach hinlegen, damit es nicht wegrollenkann. Bringen Sie die Bohrungen des Reserverades mit den Radbolzen in Übereinstimmung und schieben dasReserverad auf die Bolzen. Sollte dies schwierig sein, stellen Sie das Rad leicht schräg und bringen Sie dasoberste Loch im Reserverad mit dem obersten Radbolzen in Überein- stimmung; dann bewegen Sie dasRad vor und zurück, bis es sich über die restlichen Bolzen schieben läßt. WARNUNG:
Radkappen können scharfe Kantenhaben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zuvermeiden.Vor dem Aufsetzen des Radssicherstellen, daß sich nichts aufder Nabe oder auf dem Rad (z.B.
Schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindungzwischen Rad und Nabe verhindert. Verunreinigungen müssen entfernt werden. Ist kein einwandfreierKontakt zwischen Rad und Nabe gewährleistet, können sich die Radmuttern lockern, und das Radkann abfallen.
HTB228
HTB229 D060H01A-AST 7. Montage von Radkappe und Rad-muttern
HTB227!
Um die Radkappe wieder zu montieren, drücken Sie sie gegen dasRad, setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Muttern müssen mit den dünnenEnden nach innen montiert werden. Bewegen Sie den Reifen hin und her, um festzustellen, ob er richtig sitzt,dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Hand fest.
