2002 Hyundai Getz Betriebsanleitung (in German)

6- 28 SELBSTHILFE
G200A01A-AST ÜBERPRÜFUNG UND AUSWECHS- LUNG DER SICHERUNGEN Auswechseln einer Schmelzsicherung
Nach der Auswechslung eines Riemens muß der neue Riemen nach zwei oderdrei Wochen erneut eingestellt werden,um den Durchhang zu beseitigen, deraus der Eigendehnung nach dem Einsatz resultiert. G190B01TB-GAT ÜBERPRÜFEN DER ANTRIEBSRIEMEN (Diesel)
G200A01L
Durchge- brannt
Klimaanlage
Selbsts-panner
G190B01TB
Alternator
Servolenkung
Im Laufe der routinemäßigen Wartungsinspektion müssen die Riemen auf Risse, Verschleiß,Schwächung oder andere Anzeichenvon Verschleiß untersucht und ggf.ausgewechselt werden. Der Verlauf der Riemen muß ebenfallskontrolliert werden, um sicherzustellen,daß die Riemen keine anderenMotorteile berühren.
GutEine Schmelzsicherung schmilzt beijeder Überlastung der Stromkreise derBatterie. Auf diese Weise wird eineBeschädigung des gesamtenKabelbaums verhindert. (Dies könnte durch einen Kurzschluß im System geschehen, der zuviel Stromaufnimmt.) Ist eine Sicherungdurchgebrannt, die Ursache von einemHyundai-Händler bestimmen, das Sys-tem reparieren und die Schmelzsicherung auswechseln lassen. Die Schmelzsicherungenbefinden sich in einer Halterung indirekter Nähe der Batterie und könnendort leicht überprüft werden.
VORSICHT:
Beim Auswechseln einerSchmelzsicherung grundsätzlicheine neue Schmelzsicherung mit demselben oder einem niedrigeren Stromnennwert verwenden. Niemalsein Drahtstück oder eineSchmelzsicherung mit einemhöheren Stromstärke-Nennwert ver-wenden. Andernfalls kann es zu schweren Beschädigungen und Brandrisiko kommen.
!

SELBSTHILFE 6- 29
4. Die durchgebrannte Sicherung durch
Eindrücken einer neuen Sicherung mit demselben Stromstärke-Nennwert aus-wechseln. DieSicherung muß sich paßgerecht einfügen lassen. Ist dies nicht der Fall, muß die Sicherungsklemmevom Hyundai-Händler repariert oderaus-gewechselt werden. Ist keineErsatz-sicherung zur Hand, kannvorübergehend eine Sicherung mit dem gleichen Stromstärke-Nennwert verwendet werden, die für Zubehörzuständig ist, das nicht so wichtigist (z.B. Radio oderZigarettenanzünder). Ist dies der Fall,schnellstmöglich die Sicherung ergänzen.
G200B01E-ASTAuswechslung von Sicherungen
durchgebrannt ist. Wird angenommen, daß eine Sicherung durchgebrannt ist,entsprechend der nachfolgendenSchritte vorgehen:
1. Die Zündung und alle anderen
Schalter ausschalten.
2. Den Sicherungskasten öffnen und
jede Sicherung überprüfen. Jede einzelne Sicherung herausziehen(dabei ist eine kleine im Sicherungskasten enthaltene "Sicherungsabziehvorrichtung"behilflich).
3. Grundsätzlich alle Sicherungen überprüfen, selbst wenn bereits einedurchgebrannte Sicherung gefunden wurde.
HTB180
HTB223
Der Sicherungskasten für die Beleuchtung und anderes elektrischesZubehör befindet sich auf der Rückseite der Mehrzweckbox links auf der Fahrerseite. Im Sicherungskastenbefindet sich eine Auflistung der zumSchutz der einzelnen Stromkreisezuständigen Sicherungen.Beim Ausfall einer Fahrzeugleuchte oder von anderem elektrischen Zubehör kann eine durchgebrannte Sicherungdie Ursache sein. Eine durchgebrannteSicherung ist daran zu erkennen, daßder Metallstreifen der Sicherung
G200B02L
Gut
Durchgebrannt

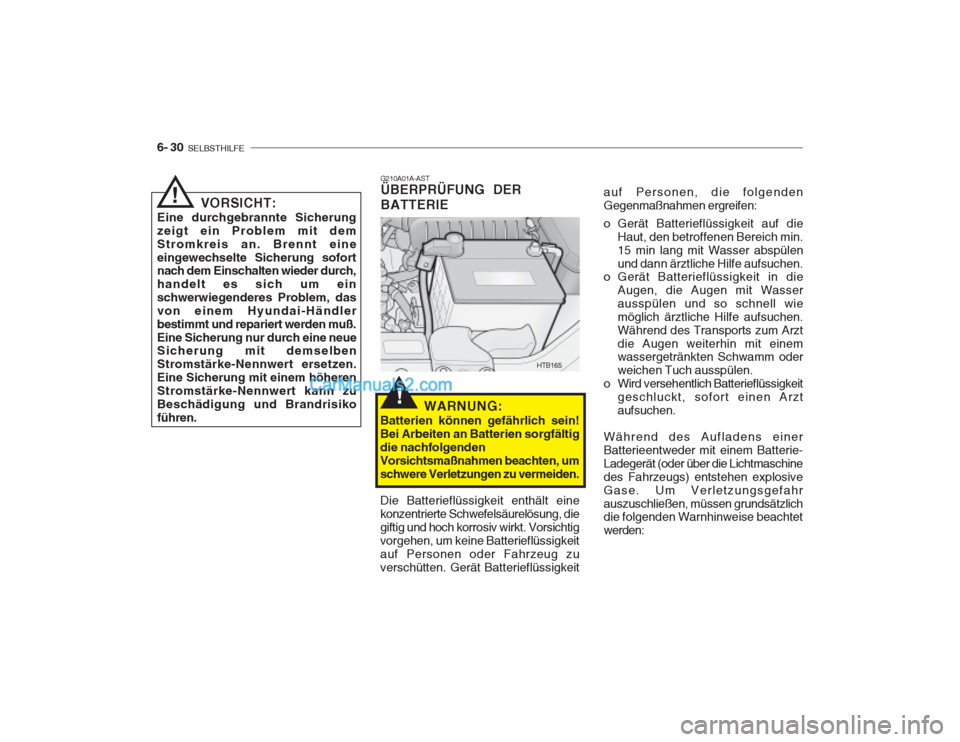

6- 30 SELBSTHILFE
WARNUNG:
Batterien können gefährlich sein! Bei Arbeiten an Batterien sorgfältigdie nachfolgendenVorsichtsmaßnahmen beachten, umschwere Verletzungen zu vermeiden. Die Batterieflüssigkeit enthält eine konzentrierte Schwefelsäurelösung, diegiftig und hoch korrosiv wirkt. Vorsichtigvorgehen, um keine Batterieflüssigkeitauf Personen oder Fahrzeug zuverschütten. Gerät Batterieflüssigkeit G210A01A-AST ÜBERPRÜFUNG DER BATTERIE
auf Personen, die folgenden Gegenmaßnahmen ergreifen:
o Gerät Batterieflüssigkeit auf die
Haut, den betroffenen Bereich min. 15 min lang mit Wasser abspülenund dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die
Augen, die Augen mit Wasserausspülen und so schnell wiemöglich ärztliche Hilfe aufsuchen.Während des Transports zum Arztdie Augen weiterhin mit einem wassergetränkten Schwamm oder weichen Tuch ausspülen.
o Wird versehentlich Batterieflüssigkeit geschluckt, sofort einen Arztaufsuchen.
Während des Aufladens einerBatterieentweder mit einem Batterie-Ladegerät (oder über die Lichtmaschinedes Fahrzeugs) entstehen explosiveGase. Um Verletzungsgefahrauszuschließen, müssen grundsätzlich die folgenden Warnhinweise beachtet werden:
VORSICHT:
Eine durchgebrannte Sicherungzeigt ein Problem mit demStromkreis an. Brennt eineeingewechselte Sicherung sofort nach dem Einschalten wieder durch, handelt es sich um einschwerwiegenderes Problem, dasvon einem Hyundai-Händlerbestimmt und repariert werden muß.Eine Sicherung nur durch eine neue Sicherung mit demselben Stromstärke-Nennwert ersetzen.Eine Sicherung mit einem höherenStromstärke-Nennwert kann zuBeschädigung und Brandrisikoführen.
!
HTB165
!

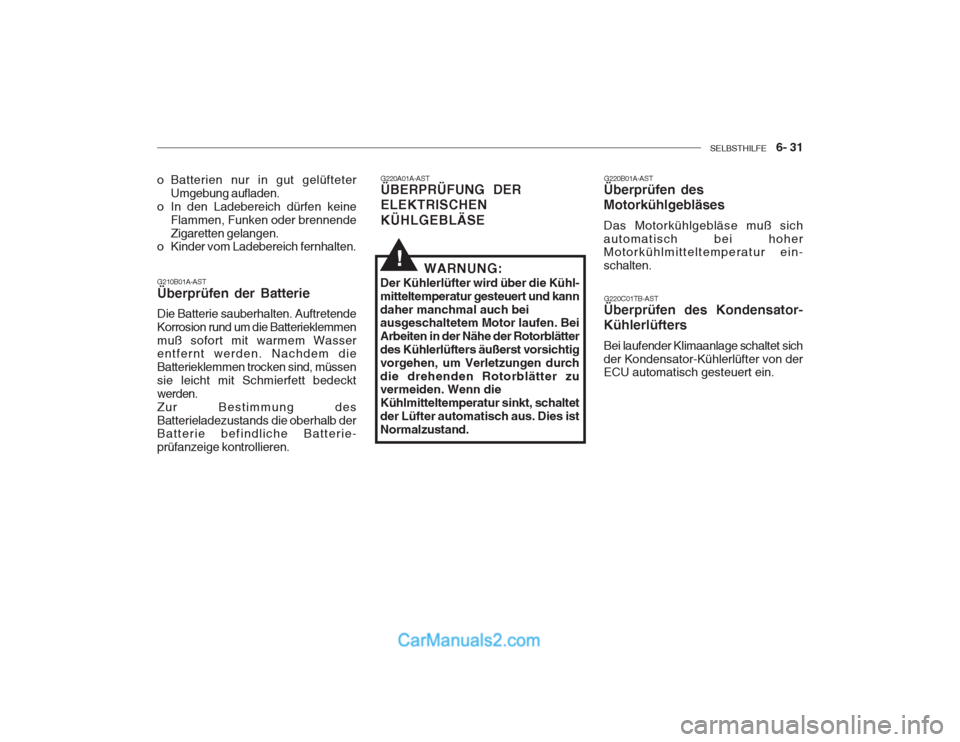

SELBSTHILFE 6- 31
G220A01A-AST ÜBERPRÜFUNG DER ELEKTRISCHEN KÜHLGEBLÄSE G220B01A-AST
Überprüfen des Motorkühlgebläses Das Motorkühlgebläse muß sich automatisch bei hoher Motorkühlmitteltemperatur ein- schalten.
G210B01A-ASTÜberprüfen der Batterie Die Batterie sauberhalten. Auftretende Korrosion rund um die Batterieklemmenmuß sofort mit warmem Wasser entfernt werden. Nachdem die Batterieklemmen trocken sind, müssensie leicht mit Schmierfett bedecktwerden.Zur Bestimmung desBatterieladezustands die oberhalb der Batterie befindliche Batterie- prüfanzeige kontrollieren.
o Batterien nur in gut gelüfteter
Umgebung aufladen.
o In den Ladebereich dürfen keine Flammen, Funken oder brennendeZigaretten gelangen.
o Kinder vom Ladebereich fernhalten.
WARNUNG:
Der Kühlerlüfter wird über die Kühl-mitteltemperatur gesteuert und kanndaher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätterdes Kühlerlüfters äußerst vorsichtigvorgehen, um Verletzungen durchdie drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltetder Lüfter automatisch aus. Dies istNormalzustand.
!
G220C01TB-AST
Überprüfen des Kondensator- Kühlerlüfters Bei laufender Klimaanlage schaltet sich der Kondensator-Kühlerlüfter von der ECU automatisch gesteuert ein.

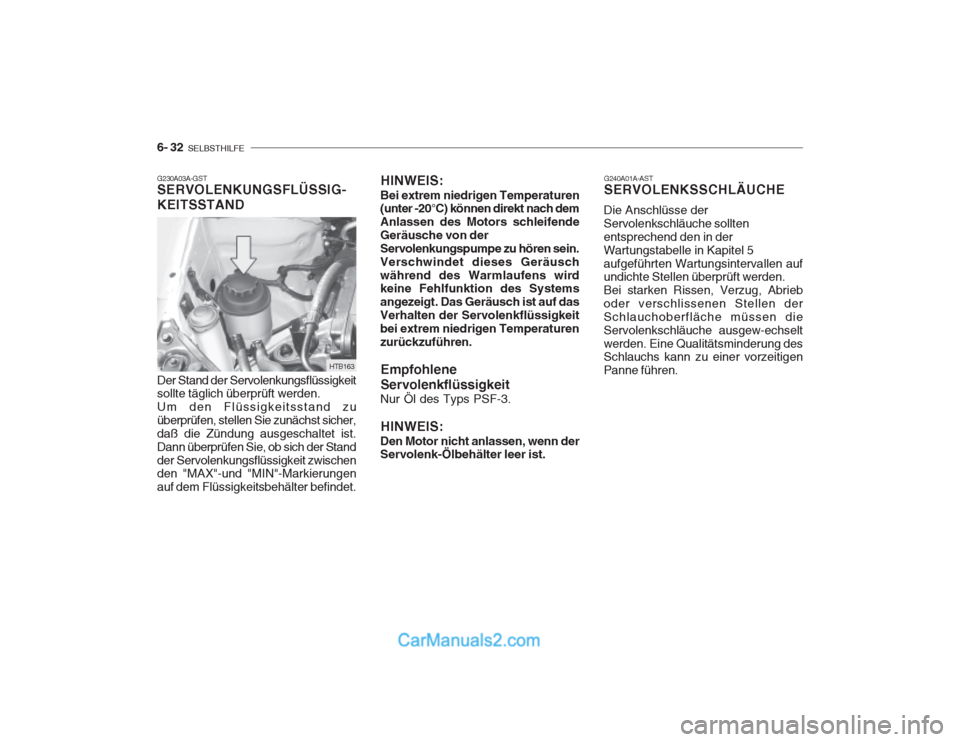

6- 32 SELBSTHILFE
G240A01A-AST SERVOLENKSSCHLÄUCHE
Die Anschlüsse der Servolenkschläuche solltenentsprechend den in derWartungstabelle in Kapitel 5aufgeführten Wartungsintervallen auf undichte Stellen überprüft werden. Bei starken Rissen, Verzug, Abrieboder verschlissenen Stellen derSchlauchoberfläche müssen dieServolenkschläuche ausgew-echseltwerden. Eine Qualitätsminderung des Schlauchs kann zu einer vorzeitigen Panne führen.
Der Stand der Servolenkungsflüssigkeit sollte täglich überprüft werden. Um den Flüssigkeitsstand zuüberprüfen, stellen Sie zunächst sicher,daß die Zündung ausgeschaltet ist.Dann überprüfen Sie, ob sich der Standder Servolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markierungen
auf dem Flüssigkeitsbehälter befindet.
G230A03A-GST SERVOLENKUNGSFLÜSSIG- KEITSSTAND
HTB163
HINWEIS:
Bei extrem niedrigen Temperaturen (unter -20°C) können direkt nach dem Anlassen des Motors schleifendeGeräusche von derServolenkungspumpe zu hören sein.Verschwindet dieses Geräuschwährend des Warmlaufens wird keine Fehlfunktion des Systems angezeigt. Das Geräusch ist auf dasVerhalten der Servolenkflüssigkeitbei extrem niedrigen Temperaturenzurückzuführen.
Empfohlene Servolenkflüssigkeit
Nur Öl des Typs PSF-3.
HINWEIS:
Den Motor nicht anlassen, wenn der Servolenk-Ölbehälter leer ist.

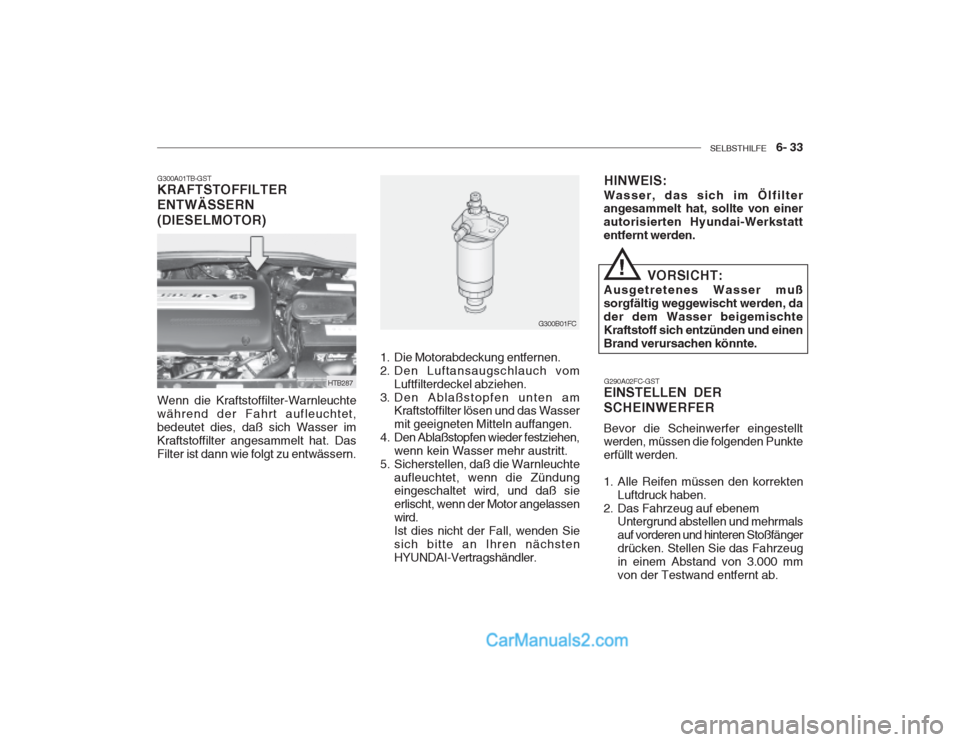

SELBSTHILFE 6- 33
G300A01TB-GST KRAFTSTOFFILTER ENTWÄSSERN (DIESELMOTOR) Wenn die Kraftstoffilter-Warnleuchte während der Fahrt aufleuchtet,bedeutet dies, daß sich Wasser imKraftstoffilter angesammelt hat. DasFilter ist dann wie folgt zu entwässern. 1. Die Motorabdeckung entfernen.
2. Den Luftansaugschlauch vom
Luftfilterdeckel abziehen.
3. Den Ablaßstopfen unten am Kraftstoffilter lösen und das Wassermit geeigneten Mitteln auffangen.
4. Den Ablaßstopfen wieder festziehen, wenn kein Wasser mehr austritt.
5. Sicherstellen, daß die Warnleuchte aufleuchtet, wenn die Zündung eingeschaltet wird, und daß sie erlischt, wenn der Motor angelassenwird.Ist dies nicht der Fall, wenden Siesich bitte an Ihren nächstenHYUNDAI-Vertragshändler.
HTB287
G300B01FC VORSICHT:
Ausgetretenes Wasser muß sorgfältig weggewischt werden, dader dem Wasser beigemischteKraftstoff sich entzünden und einenBrand verursachen könnte.
!
G290A02FC-GST
EINSTELLEN DER SCHEINWERFER Bevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkte erfüllt werden.
1. Alle Reifen müssen den korrekten
Luftdruck haben.
2. Das Fahrzeug auf ebenem Untergrund abstellen und mehrmals auf vorderen und hinteren Stoßfängerdrücken. Stellen Sie das Fahrzeugin einem Abstand von 3.000 mmvon der Testwand entfernt ab.
HINWEIS:
Wasser, das sich im Ölfilter angesammelt hat, sollte von einer autorisierten Hyundai-Werkstattentfernt werden.

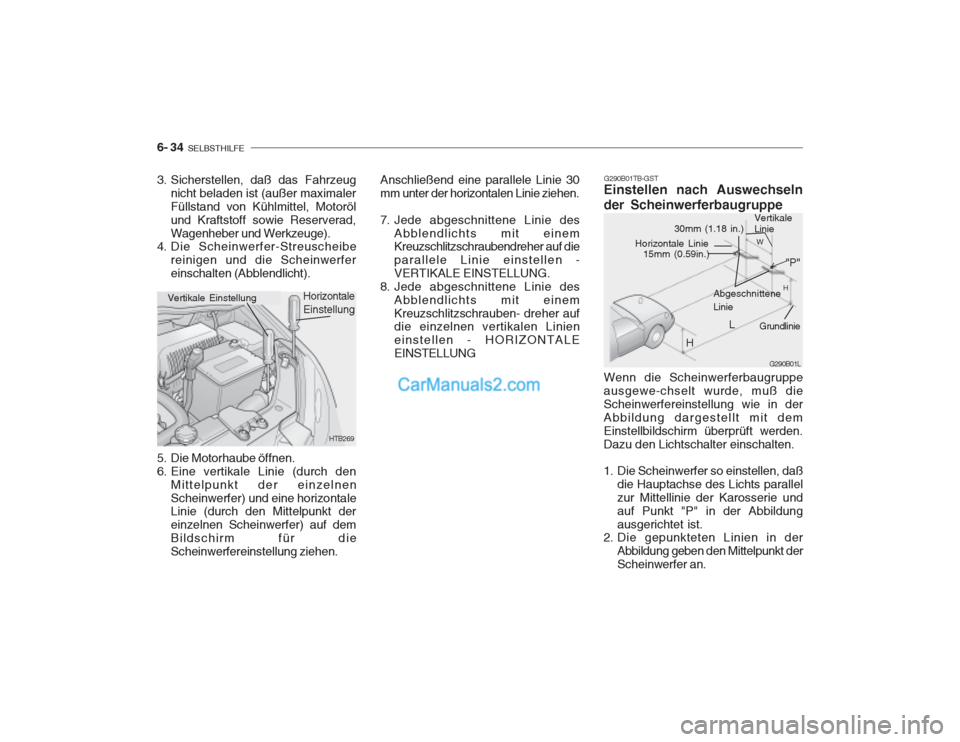

6- 34 SELBSTHILFE
3. Sicherstellen, daß das Fahrzeug
nicht beladen ist (außer maximaler Füllstand von Kühlmittel, Motorölund Kraftstoff sowie Reserverad,Wagenheber und Werkzeuge).
4. Die Scheinwerfer-Streuscheibe
reinigen und die Scheinwerfereinschalten (Abblendlicht).
HTB269
Vertikale Einstellung
Horizontale Einstellung
5. Die Motorhaube öffnen.
6. Eine vertikale Linie (durch den Mittelpunkt der einzelnenScheinwerfer) und eine horizontale Linie (durch den Mittelpunkt der einzelnen Scheinwerfer) auf demBildschirm für dieScheinwerfereinstellung ziehen. Anschließend eine parallele Linie 30mm unter der horizontalen Linie ziehen.
7. Jede abgeschnittene Linie des
Abblendlichts mit einem Kreuzschlitzschraubendreher auf die parallele Linie einstellen -VERTIKALE EINSTELLUNG.
8. Jede abgeschnittene Linie des
Abblendlichts mit einemKreuzschlitzschrauben- dreher auf die einzelnen vertikalen Linien einstellen - HORIZONTALEEINSTELLUNG
G290B01L
L W
H
H Abgeschnittene Linie
Grundlinie
"P"
Horizontale Linie15mm (0.59in.)
30mm (1.18 in.)
G290B01TB-GST
Einstellen nach Auswechseln der Scheinwerferbaugruppe Wenn die Scheinwerferbaugruppe ausgewe-chselt wurde, muß dieScheinwerfereinstellung wie in derAbbildung dargestellt mit demEinstellbildschirm überprüft werden.Dazu den Lichtschalter einschalten.
1. Die Scheinwerfer so einstellen, daß
die Hauptachse des Lichts parallel zur Mittellinie der Karosserie undauf Punkt "P" in der Abbildungausgerichtet ist.
2. Die gepunkteten Linien in der
Abbildung geben den Mittelpunkt derScheinwerfer an. Vertikale Linie

SELBSTHILFE 6- 35
TECHNISCHE DATEN: "H" Horizontale Mittellinie derScheinwerfer vom Boden : 656 mm "W" Abstand zwischen den einzelnenScheinwerfer-Mittelpunkten: 1,100 mm "L" Abstand zwischen denScheinwerfern und der Wand, ander die Scheinwerfer geprüft werden:3,000 mm G270A01TB-AST AUSWECHSELN DER GLÜHLAMPEN
Vor dem Auswechseln einer Glühlampe sicherstellen, daß der Lichtschalter in die Stellung "OFF" gebracht wurde. Auf den folgenden Abbildungen istdargestellt, wie man zum Auswechselnan die Glühlampen gelangen kann.Beim Auswechseln einerdurchgebrannten Glühlampe darauf achten, daß sie durch eine Glühlampe mit derselben Wattzahl ersetzt wird. G270A02A-AST
Scheinwerfer-Glühlampe Hinweise zum Auswechseln:
1. Die Glühlampe abkühlen lassen.
Einen Augenschutz tragen.
2. Die Glühlampe stets am
Plastiksockel anfassen und das Glas nicht berühren.
3. Das Netzkabel vom
Glühlampensockel auf der Rückseitedes Scheinwerfers abziehen.
HTB183
VORSICHT:
Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mit denLampen in Kontakt kommen.
!
4. Die Staubabdeckung entfernen.
