2000 YAMAHA XVZ1300TF Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-23
7
HAU00696

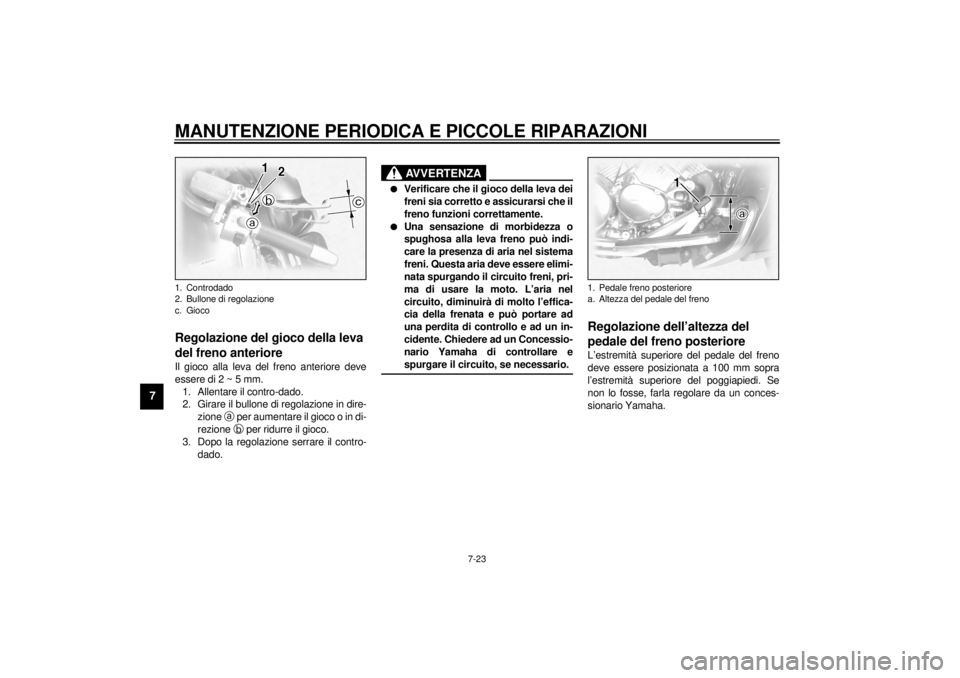

Regolazione del gioco della leva
del freno anterioreIl gioco alla leva del freno anteriore deve
essere di 2 ~ 5 mm.
1. Allentare il contro-dado.
2. Girare il bullone di regolazione in dire-
zione
a per aumentare il gioco o in di-
rezione
b per ridurre il gioco.
3. Dopo la regolazione serrare il contro-
dado.
HW000099
AVVERTENZA
@ l
Verificare che il gioco della leva dei
freni sia corretto e assicurarsi che il
freno funzioni correttamente.
l
Una sensazione di morbidezza o
spughosa alla leva freno può indi-
care la presenza di aria nel sistema
freni. Questa aria deve essere elimi-
nata spurgando il circuito freni, pri-
ma di usare la moto. L’aria nel
circuito, diminuirà di molto l’effica-
cia della frenata e può portare ad
una perdita di controllo e ad un in-
cidente. Chiedere ad un Concessio-
nario Yamaha di controllare e
spurgare il circuito, se necessario.
@
HAU01746
Regolazione dell’altezza del
pedale del freno posterioreL’estremità superiore del pedale del freno
deve essere posizionata a 100 mm sopra
l’estremità superiore del poggiapiedi. Se
non lo fosse, farla regolare da un conces-
sionario Yamaha.
1. Controdado
2. Bullone di regolazione
c. Gioco
1. Pedale freno posteriore
a. Altezza del pedale del freno
H_5jc_Periodic.fm Page 23 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-24
7
HW000109
AVVERTENZA
@ Una sensazione di morbidezza o spu-
gnosa alla pedale del freno può indicare
la presenza di aria nel sistema freni.
Questa aria deve essere eliminata spur-
gando il circuito freni, prima di usare la
moto. L’aria nel circuito, diminuirà di
molto l’efficacia della frenata e può por-
tare ad una perdita di controllo e ad un
incidente. Chiedere ad un concessiona-
rio Yamaha di controllare e spurgare il
circuito, se necessario. @
HAU01799
Regolazione dell’interruttore
luce frenoL’interruttore della luce freno posteriore è
attivato dal pedale del freno ed è regolato
correttamente quando la luce freno si illumi-
na appena prima che il freno faccia effetto.
Poiché l’interruttore della luce dei freni è un
componente del sistema di controllo crocie-
ra, la regolazione va eseguita da un con-
cessionario Yamaha.
H_5jc_Periodic.fm Page 24 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-25
7
HAU00721

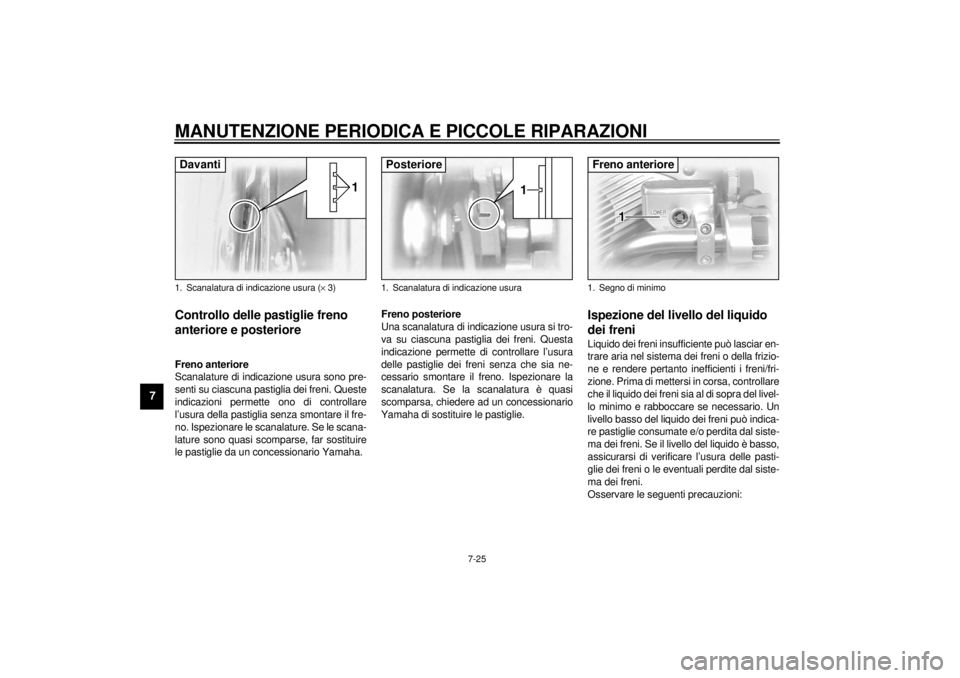

Controllo delle pastiglie freno
anteriore e posteriore
HAU01119
Freno anteriore
Scanalature di indicazione usura sono pre-
senti su ciascuna pastiglia dei freni. Queste
indicazioni permette ono di controllare
l’usura della pastiglia senza smontare il fre-
no. Ispezionare le scanalature. Se le scana-
lature sono quasi scomparse, far sostituire
le pastiglie da un concessionario Yamaha.
HAU01198
Freno posteriore
Una scanalatura di indicazione usura si tro-
va su ciascuna pastiglia dei freni. Questa
indicazione permette di controllare l’usura
delle pastiglie dei freni senza che sia ne-
cessario smontare il freno. Ispezionare la
scanalatura. Se la scanalatura è quasi
scomparsa, chiedere ad un concessionario
Yamaha di sostituire le pastiglie.
HAU01800
Ispezione del livello del liquido
dei freniLiquido dei freni insufficiente può lasciar en-
trare aria nel sistema dei freni o della frizio-
ne e rendere pertanto inefficienti i freni/fri-
zione. Prima di mettersi in corsa, controllare
che il liquido dei freni sia al di sopra del livel-
lo minimo e rabboccare se necessario. Un
livello basso del liquido dei freni può indica-
re pastiglie consumate e/o perdita dal siste-
ma dei freni. Se il livello del liquido è basso,
assicurarsi di verificare l’usura delle pasti-
glie dei freni o le eventuali perdite dal siste-
ma dei freni.
Osservare le seguenti precauzioni:
1. Scanalatura di indicazione usura (´ 3)Davanti
1. Scanalatura di indicazione usuraPosteriore
1. Segno di minimoFreno anteriore
H_5jc_Periodic.fm Page 25 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-26
7
l
Quando si controlla il livello del liquido,
assicurarsi che la cima del cilindro ma-
estro sia livellata, ruotando il manu-
brio.
l
Usare solo il liquido per freni della
qualità designata: altrimenti i sigilli in
gomma si possono deteriorare, cau-
sando perdite e scarse prestazioni dei
freni o della frizione.
l
Riempire con lo stesso tipo di liquido
per freni. Mescolare liquidi diversi può
causare dannose reazioni chimiche e
portare a prestazioni scadenti dei fre-
ni/frizione.
l
Fare attenzione che l’acqua non entri
nel cilindro principale quando si riem-
pie. L’acqua abbassa notevolmente il
punto di ebolizione del fluido e può
causare blocchi di vapore.
l
Il liquido dei freni può deteriorare le
superfici verniciate o le parti in plasti-
ca. Pulire immediatamente eventuali
schizzi del liquido.
l
Nel caso il livello del liquido dei freni si
abbassi, far verificare la causa da un
concessionario Yamaha.
HAU00742
Cambio del liquido frenoIl liquido del freno deve essere sostituito
solo da personale di assistenza Yamaha
addestrato. Far sostituire dal concessiona-
rio Yamaha i seguenti componenti durante
la manutenzione periodica o quando sono
danneggiati o presentano perdite:l
Guarnizioni paraolio (ogni due anni)
l
I tubi del freno (ogni quattro anni)
1. Segno di minimo
Liquidi per freno raccomandato: DOT 4Freno posteriore
1. Segno di minimoFrizione
H_5jc_Periodic.fm Page 26 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-27
7
HAU02984

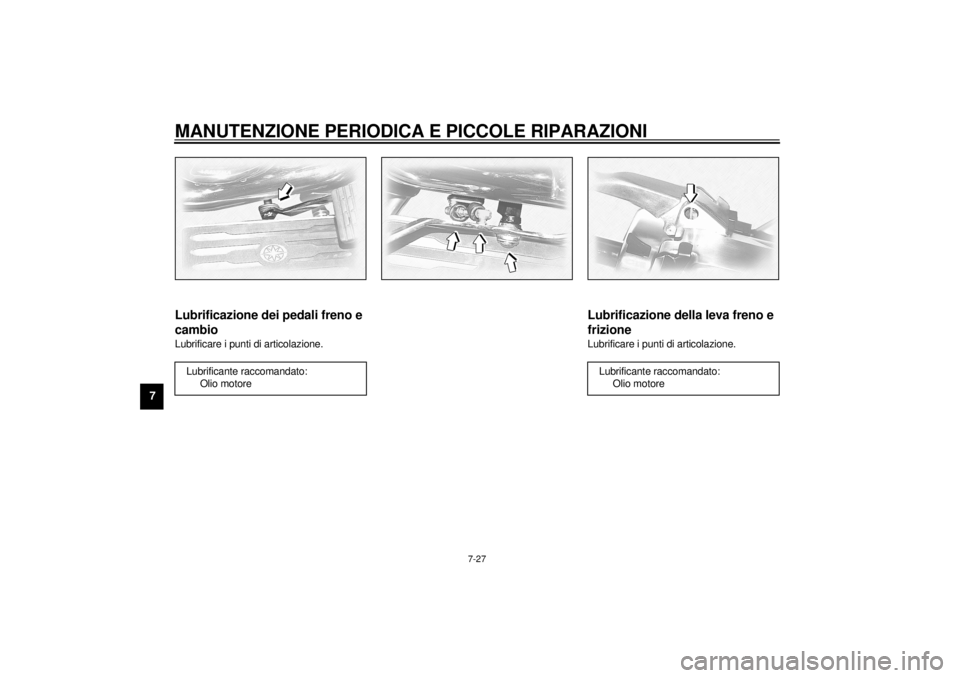

Lubrificazione dei pedali freno e
cambioLubrificare i punti di articolazione.
HAU02985
Lubrificazione della leva freno e
frizioneLubrificare i punti di articolazione.
Lubrificante raccomandato:
Olio motore
Lubrificante raccomandato:
Olio motore
H_5jc_Periodic.fm Page 27 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-28
7
HAU02986

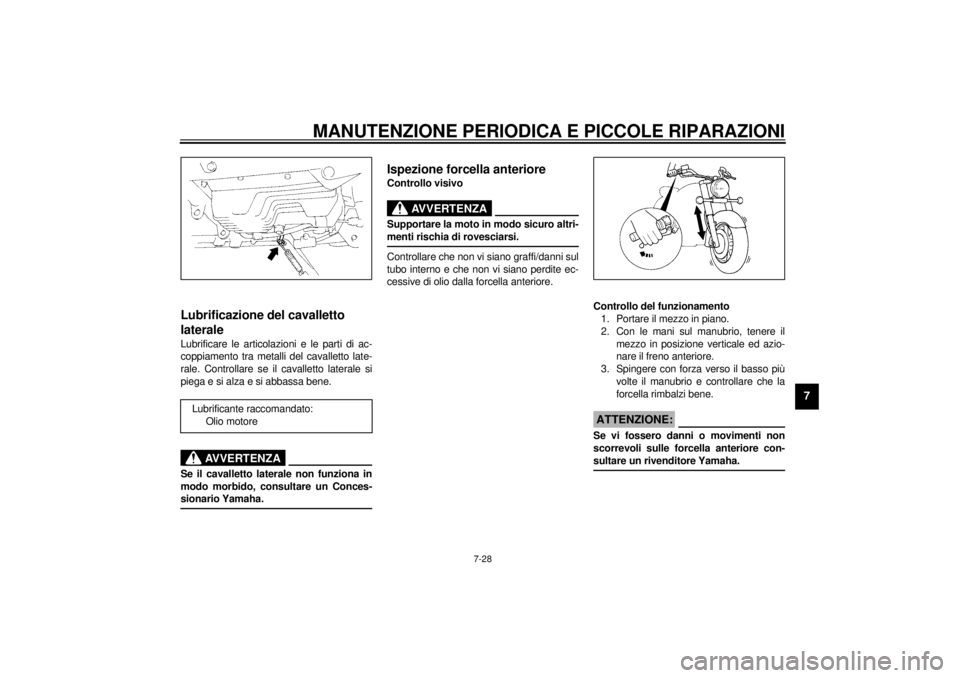

Lubrificazione del cavalletto
lateraleLubrificare le articolazioni e le parti di ac-
coppiamento tra metalli del cavalletto late-
rale. Controllare se il cavalletto laterale si
piega e si alza e si abbassa bene.
HW000113
AVVERTENZA
@ Se il cavalletto laterale non funziona in
modo morbido, consultare un Conces-
sionario Yamaha. @
HAU02939
Ispezione forcella anterioreControllo visivo
HW000115
AVVERTENZA
@ Supportare la moto in modo sicuro altri-
menti rischia di rovesciarsi. @Controllare che non vi siano graffi/danni sul
tubo interno e che non vi siano perdite ec-
cessive di olio dalla forcella anteriore.
Controllo del funzionamento
1. Portare il mezzo in piano.
2. Con le mani sul manubrio, tenere il
mezzo in posizione verticale ed azio-
nare il freno anteriore.
3. Spingere con forza verso il basso più
volte il manubrio e controllare che la
forcella rimbalzi bene.
HC000098
ATTENZIONE:@ Se vi fossero danni o movimenti non
scorrevoli sulle forcella anteriore con-
sultare un rivenditore Yamaha. @
Lubrificante raccomandato:
Olio motore
H_5jc_Periodic.fm Page 28 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-29
7
HAU00794

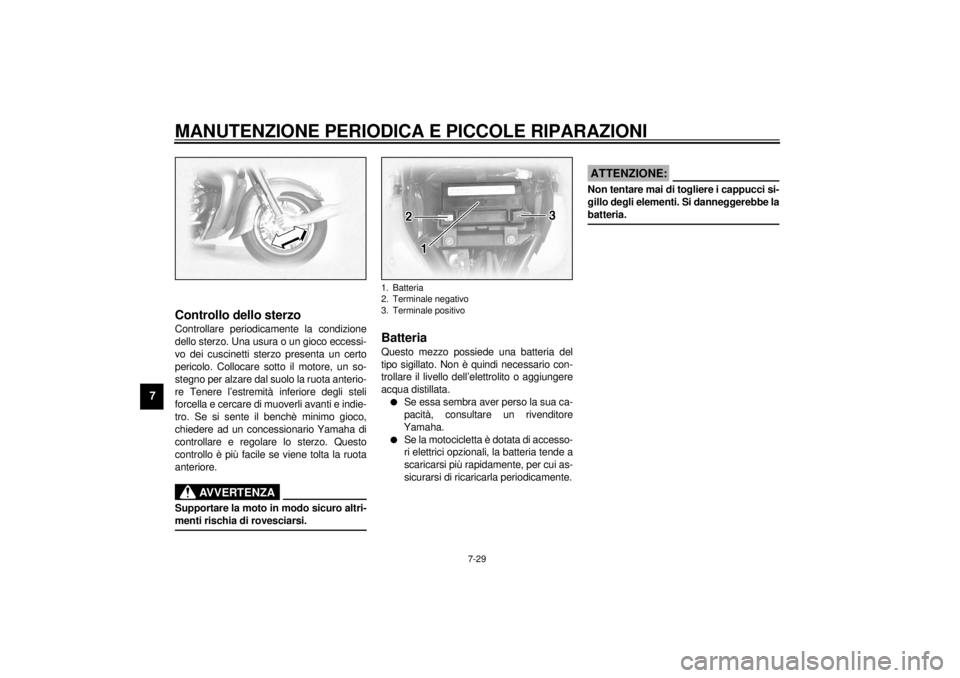

Controllo dello sterzoControllare periodicamente la condizione
dello sterzo. Una usura o un gioco eccessi-
vo dei cuscinetti sterzo presenta un certo
pericolo. Collocare sotto il motore, un so-
stegno per alzare dal suolo la ruota anterio-
re Tenere l’estremità inferiore degli steli
forcella e cercare di muoverli avanti e indie-
tro. Se si sente il benchè minimo gioco,
chiedere ad un concessionario Yamaha di
controllare e regolare lo sterzo. Questo
controllo è più facile se viene tolta la ruota
anteriore.
HW000115
AVVERTENZA
@ Supportare la moto in modo sicuro altri-
menti rischia di rovesciarsi. @
HAU00800
BatteriaQuesto mezzo possiede una batteria del
tipo sigillato. Non è quindi necessario con-
trollare il livello dell’elettrolito o aggiungere
acqua distillata.l
Se essa sembra aver perso la sua ca-
pacità, consultare un rivenditore
Yamaha.
l
Se la motocicletta è dotata di accesso-
ri elettrici opzionali, la batteria tende a
scaricarsi più rapidamente, per cui as-
sicurarsi di ricaricarla periodicamente.
HC000101
ATTENZIONE:@ Non tentare mai di togliere i cappucci si-
gillo degli elementi. Si danneggerebbe la
batteria. @
1. Batteria
2. Terminale negativo
3. Terminale positivo
H_5jc_Periodic.fm Page 29 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-30
7
HW000116
AVVERTENZA
@ Il liquido della batteria è tossico e peri-
coloso, può causare delle serie brucia-
ture. Contiene dell’acido solforico.
Evitare il contatto con la pelle, gli occhi
o gli abiti.
ANTIDOTO:l
ESTERNO: Lavare con dell’acqua.
l
INTERNO: Bere molta acqua o latte.
Continuare con del latte di magne-
sia, un uovo sbattuto o dell’olio ve-
getale. Chiamare subito un medico.
l
OCCHI: Lavare con acqua per
15 minuti e fare un controllo medi-
co al più presto possibile.
Le batterie producono dei gas esplosivi.
Tenerle lontano dal fuoco, dalle sigaret-
te ecc. Quando si carica o si usa la bat-
teria in un luogo chiuso, ventilare.
Portare sempre degli occhiali di prote-
zione quando si lavora vicino alle batte-
rie.
TENERLE LONTANO DALLA PORTATA
DEI BAMBINI.
@
Deposito della batteria
Se il mezzo non viene usato per oltre un
mese, togliere la batteria, caricarla comple-
tamente e conservarla in un luogo fresco e
scuro.
HC000102
ATTENZIONE:@ l
Ricaricare completamente la batte-
ria prima di depositarla. Il deposito
di una batteria scarica può causare
danni permanenti alla batteria.
l
Usare un caricabatterie realizzato
per batterie di tipo sigillato (MF).
L’uso di un caricabatterie conven-
zionale causa danni alla batteria. Se
non si disponed di un caricatore
batteria di tipo sigillato, contattare
il proprio concessionario Yamaha.
l
Assicurarsi sempre che i collega-
menti siano corretti quando si rein-
stalla la batteria.
@
H_5jc_Periodic.fm Page 30 Saturday, October 16, 1999 5:17 PM
