FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU01183
CarburanteControllare se c’è sufficiente benzina nel
serbatoio. Riempire il serbatoio del carbu-
rante fino al fondo del tubo di riempimento
come mostrato nell’illustrazione.
HW000130
AVVERTENZA
@ Non riempire troppo il serbatoio carbu-
rante. Evitare di versare del carburante
sul motore quando è caldo. Non riempi-
re il serbatoio oltre il fondo del tubo di
riempimento, altrimenti può traboccare
quando il carburante si scalda e si dila-
ta. @
HAU00185
ATTENZIONE:@ Asciugare sempre immediatamente il
carburante rovesciato e pulire con uno
straccetto morbido. Il carburante erode
facilmente le superfici o le parti plasti-
che. @
HAU00191
NOTA:@ In caso di battito in testa, usare benzina di
una marca differente o con un numero di ot-
tano superiore. @
HAU02955
Tubo di sfiato del serbatoio
carburanteQuesto modello è dotato di un tubo di sfiato
per il serbatoio carburante.
Prima di usare questa moto:l
Controllare il collegamento del tubo di
sfiato del serbatoio carburante.
l
Controllare che il tubo non sia crepato
di sfiato del serbatoio carburante o
danneggiato. Sostituire se necessario.
l
Assicurarsi che l’estremità del tubo di
sfiato del serbatoio carburante non sia
ostruita. Pulirla se necessario.

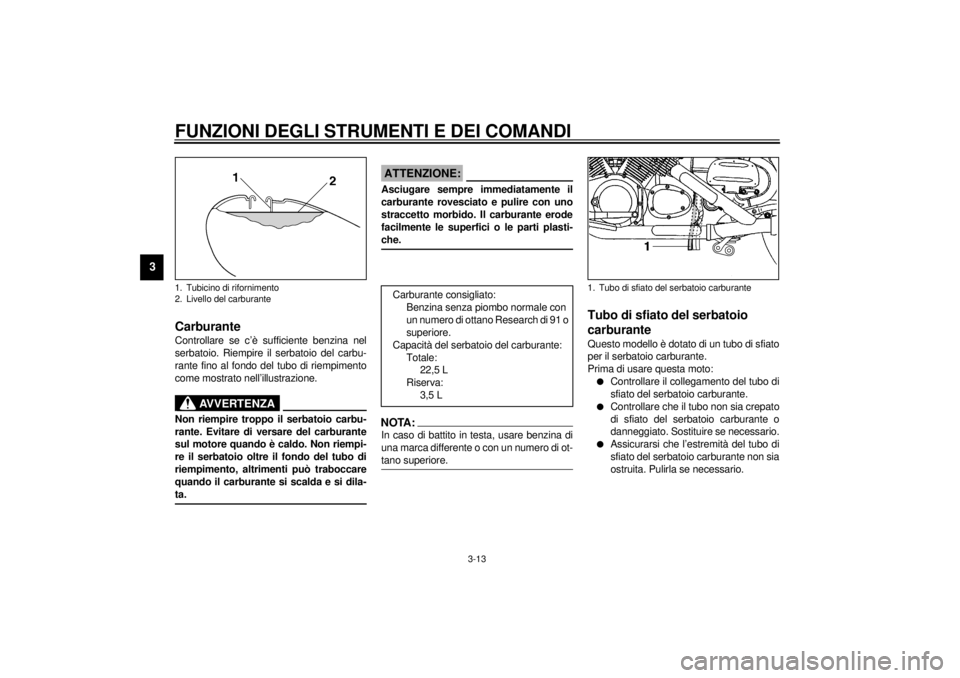

1. Tubicino di rifornimento
2. Livello del carburante
Carburante consigliato:
Benzina senza piombo normale con
un numero di ottano Research di 91 o
superiore.
Capacità del serbatoio del carburante:
Totale:
22,5 L
Riserva:
3,5 L
1. Tubo di sfiato del serbatoio carburante
H_5jc_Functions.fm Page 13 Saturday, October 16, 1999 5:10 PM
AUDIO
4-16
4
Uso del cambiatore CD
(opzionale)
AVVERTENZA
@ l
Il controllo del cambiatore CD du-
rante la guida è pericoloso. Non to-
gliere mai le mani dal manubrio
durante la guida.
l
Tenere il volume ad un livello suffi-
cientemente basso da poter con-
trollare le condizioni del traffico e
garantire la sicurezza.
@Un cambiatore CD opzionale da 6 dischi
può essere montato nel bagagliaio da viag-
gio. Rivolgersi ad un concessionario
Yamaha per l’installazione di un modello
CDC635 Clarion autentico.Riproduzione di dischi
1. Inserire un massimo di 6 compact disc
nel cambiatore CD. Seguire le istruzio-
ni del fabbricante.
2. Premere il tasto “AUDIO” fino a che
“”
e il numero di disco e il numero
di brano (p.es. “6-3”) appaiono sul di-
splay. Inizia la riproduzione del disco.
NOTA:@ “6-3” sta per brano 3 del disco 6. @
Selezione di un disco
Premere ripetutamente un lato dell’interrut-
tore su/giù per 1 secondo o più fino a che il
numero del disco desiderato appare sul di-
splay.
Selezione di un brano del disco
Premere ripetutamente un lato dell’interrut-
tore su/giù per meno di 1 secondo fino a
che il brano desiderato appare sul display.
H_5jc_Audio.fm Page 16 Saturday, October 16, 1999 5:11 PM
CARATTERISTICHE TECNICHE
9-2
9
Olio del cardano
Tipo Olio per ingranaggi ipoide SEA
80 API “GL-4”
Quantità 0,2 L
Capacità del sistema di
raffreddament (quantità totale)
3,5 L
Filtro dell’ariaElemento tipo secco
Carburante
Tipo Benzina normale senza piombo
Capacità del serbatoio 22,5 L
Quantità di riserva 3,5 L
Carburatore
Tipo ´ quantità BDSR32 ´ 4
Fa bb r i c a n t e M I KU N I
Candela
Fabbricante/tipo NGK / DPR8EA-9 o
DENSO / X24EPR-U9
Distanza 0,8 ~ 0,9 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione
primaria 1,776
Sistema di riduzione
secondaria Trasmissione ad alberoRapporto di riduzione
secondaria 2,567
Tipo di trasmissione A 5 rapporti, sempre in presa
Selettore cambio Azionamento con il piede sini-
stro
Rappor ti di riduzione
1ª 2,529
2ª 1,632
3ª 1,200
4ª 0,960
5ª 0,786
Parte ciclistica
Tipo di telaio Telaio di sostegno doppio
Angolo di incidenza 29°10¢
Avancorsa 152 mm
Pneumatico
Davanti
Tipo Senza camera d’aria
Misura 150/80-16 71H
Fabbricante/
modello Dunlop / D404F
Bridgestone / G705
Po s t e r i o r e
Tipo Senza camera d’aria
Misura 150/90B15M/C 74H
H_5jc_Spec.fm Page 2 Saturday, October 16, 1999 5:19 PM
