UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
6-5
6
HAU01171

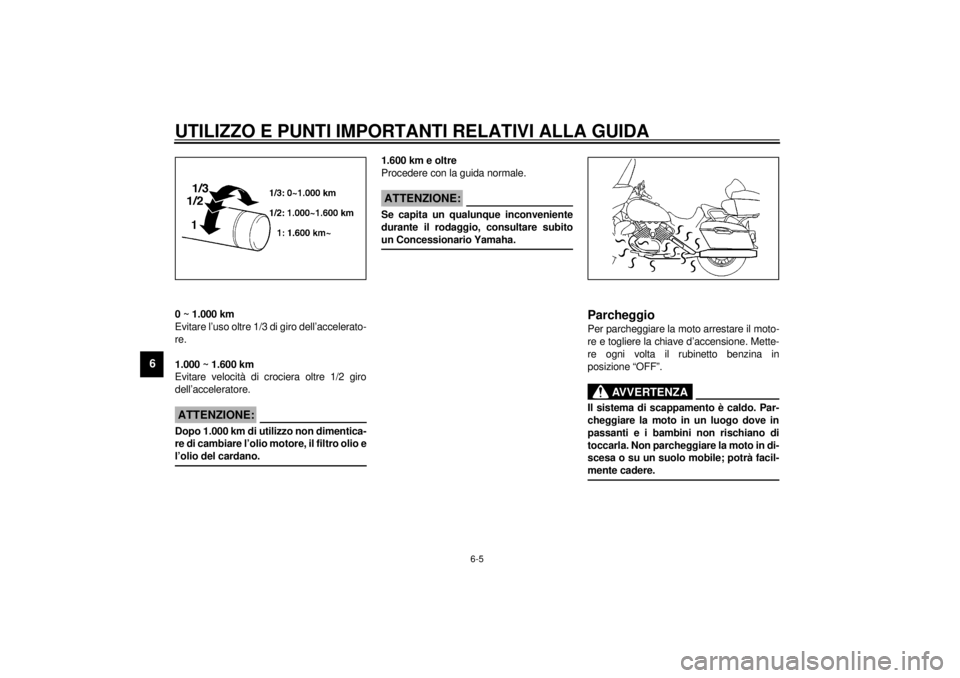

0 ~ 1.000 km
Evitare l’uso oltre 1/3 di giro dell’accelerato-
re.
1.000 ~ 1.600 km
Evitare velocità di crociera oltre 1/2 giro
dell’acceleratore.
HC000056
ATTENZIONE:@ Dopo 1.000 km di utilizzo non dimentica-
re di cambiare l’olio motore, il filtro olio e
l’olio del cardano. @
1.600 km e oltre
Procedere con la guida normale.
HC000049
ATTENZIONE:@ Se capita un qualunque inconveniente
durante il rodaggio, consultare subito
un Concessionario Yamaha. @
HAU00457
ParcheggioPer parcheggiare la moto arrestare il moto-
re e togliere la chiave d’accensione. Mette-
re ogni volta il rubinetto benzina in
posizione “OFF”.
HW000058
AVVERTENZA
@ Il sistema di scappamento è caldo. Par-
cheggiare la moto in un luogo dove in
passanti e i bambini non rischiano di
toccarla. Non parcheggiare la moto in di-
scesa o su un suolo mobile; potrà facil-
mente cadere. @
H_5jc_Operation.fm Page 5 Saturday, October 16, 1999 5:15 PM

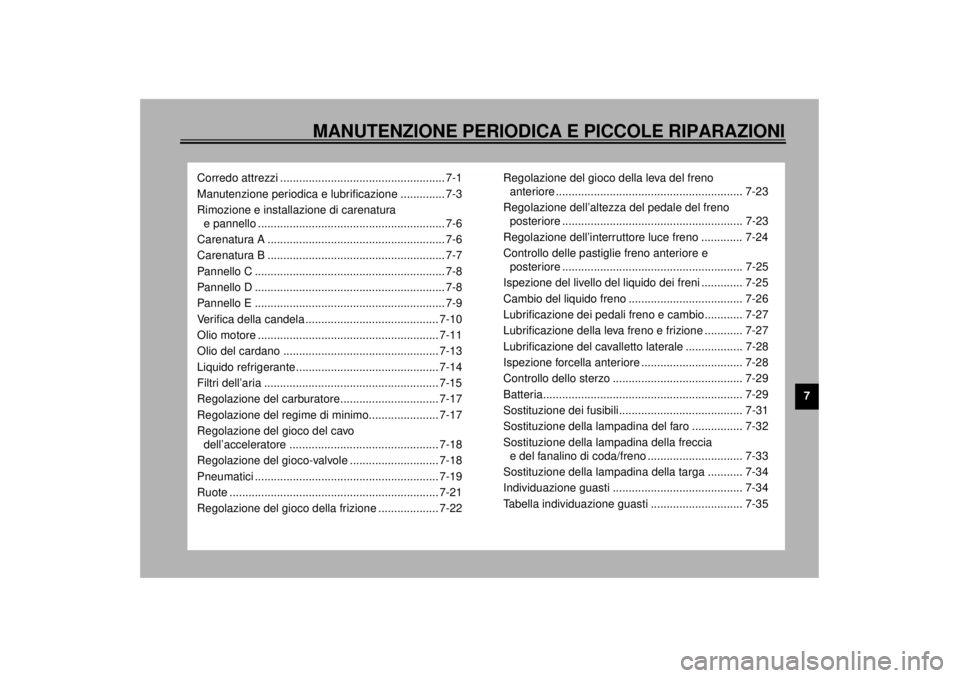

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7
Corredo attrezzi .................................................... 7-1
Manutenzione periodica e lubrificazione .............. 7-3
Rimozione e installazione di carenatura
e pannello ........................................................... 7-6
Carenatura A ........................................................ 7-6
Carenatura B ........................................................ 7-7
Pannello C ............................................................ 7-8
Pannello D ............................................................ 7-8
Pannello E ............................................................ 7-9
Verifica della candela .......................................... 7-10
Olio motore ......................................................... 7-11
Olio del cardano ................................................. 7-13
Liquido refrigerante ............................................. 7-14
Filtri dell’aria ....................................................... 7-15
Regolazione del carburatore............................... 7-17
Regolazione del regime di minimo...................... 7-17
Regolazione del gioco del cavo
dell’acceleratore ............................................... 7-18
Regolazione del gioco-valvole ............................ 7-18
Pneumatici .......................................................... 7-19
Ruote .................................................................. 7-21
Regolazione del gioco della frizione ................... 7-22Regolazione del gioco della leva del freno
anteriore ........................................................... 7-23
Regolazione dell’altezza del pedale del freno
posteriore ......................................................... 7-23
Regolazione dell’interruttore luce freno ............. 7-24
Controllo delle pastiglie freno anteriore e
posteriore ......................................................... 7-25
Ispezione del livello del liquido dei freni ............. 7-25
Cambio del liquido freno .................................... 7-26
Lubrificazione dei pedali freno e cambio............ 7-27
Lubrificazione della leva freno e frizione ............ 7-27
Lubrificazione del cavalletto laterale .................. 7-28
Ispezione forcella anteriore ................................ 7-28
Controllo dello sterzo ......................................... 7-29
Batteria............................................................... 7-29
Sostituzione dei fusibili....................................... 7-31
Sostituzione della lampadina del faro ................ 7-32
Sostituzione della lampadina della freccia
e del fanalino di coda/freno .............................. 7-33
Sostituzione della lampadina della targa ........... 7-34
Individuazione guasti ......................................... 7-34
Tabella individuazione guasti ............................. 7-35
H_5jc_PeriodicTOC.fm Page 1 Saturday, October 16, 1999 5:17 PM

7-1
7
HAU00462
7-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00464
I controlli e le manutenzioni, le regolazioni e
le lubrificazioni periodiche conserveranno
la vostra moto nella migliore condizione e
contribuiranno alla sua sicurezza. La sicu-
rezza è un obbligo del buon motociclista. La
tabella della manutenzione e lubrificazione
deve essere considerata come una guida
alla manutenzione generale e gli intervalli di
lubrificazione. DOVETE CONSIDERARE
CHE IL TEMPO, IL TERRENO, LE SITUA-
ZIONI GEOGRAFICHE ED UNA VARIETÀ
DI IMPIEGHI INDIVIDUALI OBBLIGANO
OGNI PROPRIETARIO A MODIFICARE
QUESTI INTERVALLI IN FUNZIONE DEL
PROPRIO AMBIENTE. Nelle pagine se-
guenti trovarete i punti più importanti relativi
ai controlli, manutenzione, regolazione e lu-
brificazione.
HW000060
AVVERTENZA
@ Se il proprietario non ha familiarizzato
con la manutenzione della moto, questo
lavoro deve essere effettuato da un con-
cessionario Yamaha. @
HAU01844

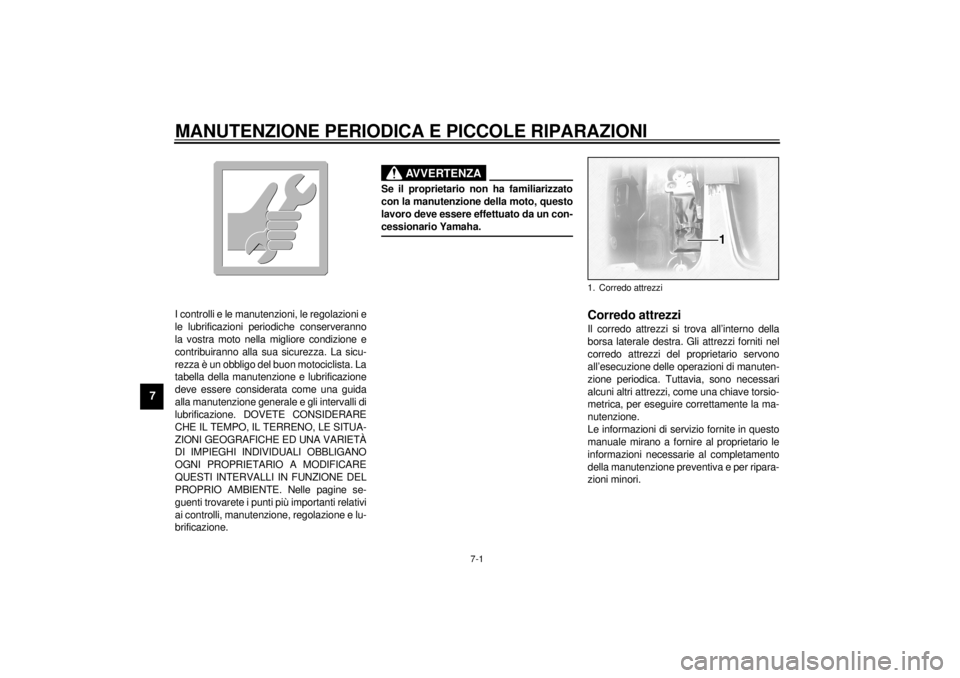

Corredo attrezziIl corredo attrezzi si trova all’interno della
borsa laterale destra. Gli attrezzi forniti nel
corredo attrezzi del proprietario servono
all’esecuzione delle operazioni di manuten-
zione periodica. Tuttavia, sono necessari
alcuni altri attrezzi, come una chiave torsio-
metrica, per eseguire correttamente la ma-
nutenzione.
Le informazioni di servizio fornite in questo
manuale mirano a fornire al proprietario le
informazioni necessarie al completamento
della manutenzione preventiva e per ripara-
zioni minori.1. Corredo attrezzi
H_5jc_Periodic.fm Page 1 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-2
7
NOTA:@ Se non si possiedono gli attrezzi necessari
per una data operazione di servizio, portare
la motocicletta dal concessionario Yamaha
per far eseguire tale operazione. @
HW000063
AVVERTENZA
@ Su questa moto le modifiche non auto-
rizzate dalla Yamaha possono causare
una perdita di rendimento e rendere
l’uso della moto pericoloso. Prima di ap-
portare modifiche consultare un con-
cessionario Yamaha. @
H_5jc_Periodic.fm Page 2 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-3
7
HAU00473
MANUTENZIONE PERIODICA E LUBRIFICAZIONE
CP-01INO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEINIZIALE
(1.000 km)OGNI
6.000 km
o
6 mesi
(quello che
viene prima)12.000 km
o
12 mesi
(quello che
viene prima)
1
*Linea carburante• Controllare i tubi del carburante e il tubo a vuoto per incrinature o danni.
• Sostituire se necessario.ÖÖ
2*Filtro carburante• Controllare le condizioni.
• Sostituire se necessario.Ö
3Candele• Controllare le condizioni.
• Pulire, aggiustare il varco o sostituire se necessario.ÖÖÖ
4*Valvole• Controllare lo spazio delle valvole.
• Regolare se necessario.Ogni 42.000 km o 42 mesi
(quello che viene prima)
5Filtro aria
• Pulire o sostituire se necessario.ÖÖ
6*Frizione• Controllare il funzionamento, il livello del fluido e il veicolo per perdite di
fluido. (Vedere NOTA a pagina 7-5.)
• Correggere appropriatamente. ÖÖÖ
7*Freno anteriore• Controllare il funzionamento, il livello del fluido e il veicolo per perdite di
fluido. (Vedere NOTA a pagina 7-5.)
• Correggere appropriatamente.
• Sostituire le pastiglie del freno se necessario.ÖÖÖ
8*Freno posteriore• Controllare il funzionamento, il livello del fluido e il veicolo per perdite di
fluido. (Vedere NOTA a pagina 7-5.)
• Correggere appropriatamente.
• Sostituire le pastiglie del freno se necessario.ÖÖÖ
9*Ruote• Controllare il bilanciamento, la corsa e se ci sono danni.
• Ribilanciare o sostituire se necessario.ÖÖ
10*Pneumatici• Controllare la profondità del battistradada e se ci sono danni.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario.ÖÖ
11*Cuscinetti ruote• Controllare i cuscinetti per allentamenti o danni.
• Sostituire se necessario.ÖÖ
H_5jc_Periodic.fm Page 3 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-4
7
12
*Forcellone• Controllare il gioco del perno del forcellone.
• Correggere se necessario.
• Lubrificare con grasso al bisolfuro di molibdeno ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖ
13*Cuscinetti sterzo• Controllare il gioco dei cuscinetti e se lo sterzo non va liscio.
• Correggere appropriatamente.
• Lubrificare con grasso a base di sapone di silicio ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖ
14*Elementi di fissaggio del
telaio• Assicurarsi che tutti i dadi, bulloni e viti siano serrati correttamente.
• Serrare se necessario.ÖÖ
15 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare e riparare se necessario.ÖÖ
16*Interruttore cavalletto
laterale• Controllare il funzionamento.
• Sostituire se necessario.ÖÖÖ
17*Forcella anteriore• Controllare il funzionamento e se ci sono perdite d’olio.
• Correggere appropriatamente.ÖÖ
18*Gruppo ammortizzatore
posteriore• Controllare il funzionamento e se ci sono perdite d’olio
dall’ammortizzatore.
• Sostituire il gruppo ammortizzatore se necessario.ÖÖ
19*Punti di perno braccio di
connessione e braccio di
collegamento
sospensione posteriore• Controllare il funzionamento.
• Lubrificare con grasso al bisolfuro di molibdeno ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖ
20*Carburatori• Controllare il regime di minimo, la sincronizzazione e il funzionamento
dello starter.
• Regolare se necessario.ÖÖÖ
21 Olio motore• Controllare il livello dell’olio e se ci sono perdite d’olio sul veicolo.
• Correggere se necessario.
• Sostituire. (Riscaldare il motore prima di spurgare.)ÖÖÖ
22Cartuccia filtro dell’olio
motore• Sostituire.ÖÖ NO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEINIZIALE
(1.000 km)OGNI
6.000 km
o
6 mesi
(quello che
viene prima)12.000 km
o
12 mesi
(quello che
viene prima)
H_5jc_Periodic.fm Page 4 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-5
7
* Poiché queste voci richiedono attrezzi, dati e capacità tecniche speciali rivolgersi a un concessionario Yamaha per la manutenzione di queste parti.
HAU02971
NOTA:@ l
Il filtro dell’aria deve essere pulito più frequentemente se si usa la moto in zone particolarmente umide o polverose.
l
Sistemi freno idraulico e frizione
• Dopo aver smontato il cilindretto, la pinza o il cilindro di rilascio frizione, sostituire sempre il liquido freno. Controllare periodicamen-
te il livello del liquido freno del cilindretto e del cilindro di rilascio frizione e rabboccare se necessario.
• Sostituire le guarnizioni paraolio sulle parti interne del cilindretto, del cilindro pinza e del cilindro di rilascio frizione ogni due anni.
• Sostituire i tubi flessibili dei freni e della frizione ogni quattro anni o quando presentano incrinature o danni.
@ 23
*Sistema di
raffreddamento• Controllare il livello del liquido refrigerante e il veicolo per perdite di
liquido refrigerante.
• Correggere se necessario.
• Sostituire il liquido refrigerante ogni 24.000 km o 24 mesi (quello che
viene prima).ÖÖ
24 Olio del cardano• Controllare il livello dell’olio e se ci sono perdite d’olio sul veicolo.
• Cambiare l’olio dopo i primi 1.000 km e in seguito ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖÖ NO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEINIZIALE
(1.000 km)OGNI
6.000 km
o
6 mesi
(quello che
viene prima)12.000 km
o
12 mesi
(quello che
viene prima)
H_5jc_Periodic.fm Page 5 Saturday, October 16, 1999 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
7-6
7
HAU01139
Rimozione e installazione di
carenatura e pannelloLe carenature o pannelli illustrati devono
essere rimossi per eseguire alcune delle
operazioni di manutenzione descritte in
questo capitolo. Fare riferimento a questa
sezione ogni volta che si deve rimuovere o
reinstallare carenatura o pannello.
HAU01793
Carenatura APer rimuovere
Togliere le viti della carenatura e il fissaggio
rapido. Quindi, tirare verso l’esterno sulla
zona indicata.1. Carenatura A
2. Vite (´ 2)
3. Fissatore rapido
1. Vite
H_5jc_Periodic.fm Page 6 Saturday, October 16, 1999 5:17 PM
