2000 YAMAHA XVZ1300TF Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
9-3
9
Fabbricante/
modello Dunlop / D404
Bridgestone / G702
Carico massimo* 190 kg
Pressione dell’aria (pneumatico freddo)
Fino a carico 90 kg*
Davanti 250 kPa (2,50 kg/cm
2, 2,50 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg ~ Carico massimo*
Davanti 250 kPa (2,50 kg/cm2, 2,50 bar)
Posteriore 280 kPa (2,80 kg/cm2, 2,80 bar)
* Il carico è il peso totale dei bagagli, del pilota, del passeggero e
degli accessori
Ruote
Davanti
Tipo Lega
Misura 16 ´ MT 3,50
Po s t e r i o r e
Tipo Lega
Misura 15M/C ´ MT 4,00
Freni
Anteriore
Tipo Freno a dopplo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4
Sospensione
Davanti
Tipo Forcella telescopica
Po s t e r i o r e
Tipo Forcellone (sospensione a colle-
gamento)
Ammortizzatori
Davanti Molla pneumatica elicoidale/
ammortizzatore a bagno d’olio
Posteriore Molla pneumatica elicoidale/
ammortizzatore a bagno d’olio
Corsa della ruota
Davanti 140 mm
Posteriore 105 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magnete CA
Uscita standard 14 V, 29 A 5.000 giri/min
H_5jc_Spec.fm Page 3 Saturday, October 16, 1999 5:19 PM

CARATTERISTICHE TECNICHE
9-4
9
Batteria
Tipo YTX20L-BS
Tensione,
capacità 12 V, 18 AH
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 60/55 W ´ 1
Luce di coda/freno 12 V, 5/21 W ´ 1
Freccia 12 V, 21 W ´ 4
Luce ausiliaria 12 V, 4 W ´ 1
Luce della targe 12 V, 5 W ´ 2
Luce segnalatore della marcia
di folle 12 V, 1,7 W ´ 1
Luce segnalatore del faro
abbagliante 12 V, 1,7 W ´ 1
Luce segnalatore del livello
dell’olio 12 V, 1,7 W ´ 1
Luce dell’indicatore di svolta 12 V, 1,7 W ´ 2
Luce segnalatore del livello del
carburante 14 V, 3 W ´ 1
Spia indicatore di temperatura
del refrigerante 12 V, 1,7 W ´ 1
Spia indicatore di problemi
motore 12 V, 1,7 W ´ 1
Spia indicatore di ipercorsa 12 V, 1,7 W ´ 1Spia di segnalazione di
controllo della velocità di
crociera “SET” 12 V, 1,7 W ´ 1
Spia di segnalazione di
controllo della velocità di
crociera “RES” 12 V, 1,7 W ´ 1
Spia di segnalazione di
controllo della velocità di
crociera “ON” 12 V, 1,7 W ´ 1
Amplificatore sistema audio
Uscita di potenza
Diffusore 14 W ´ 4
Cuffie 1 W ´ 2
Gamma di regolazione
automatica del volume 5 scatti
Impedenza in uscita
Diffusore 4 W
Cuffie 8 W ~ 16 W
Fusibili
Fusibile principale 30 A
Fusibile del faro 15 A
Fusibile dell’impianto di
segnalazione 15 A
Fusibile di accensione 10 A
Fusibile del ventilatore
radiatore10 A
Fusibile del contachilometri 10 A
H_5jc_Spec.fm Page 4 Saturday, October 16, 1999 5:19 PM

CARATTERISTICHE TECNICHE
9-5
9
Fusibile di controllo della
velocità di crociera 10 A
Fusibile del riscaldatore
carburatore 10 A
Fusibile dell’impianto audio 10 A
Fusibile del jack ausiliario CC 5 A
Fusibile del terminale
ausiliario CC 5 A
H_5jc_Spec.fm Page 5 Saturday, October 16, 1999 5:19 PM

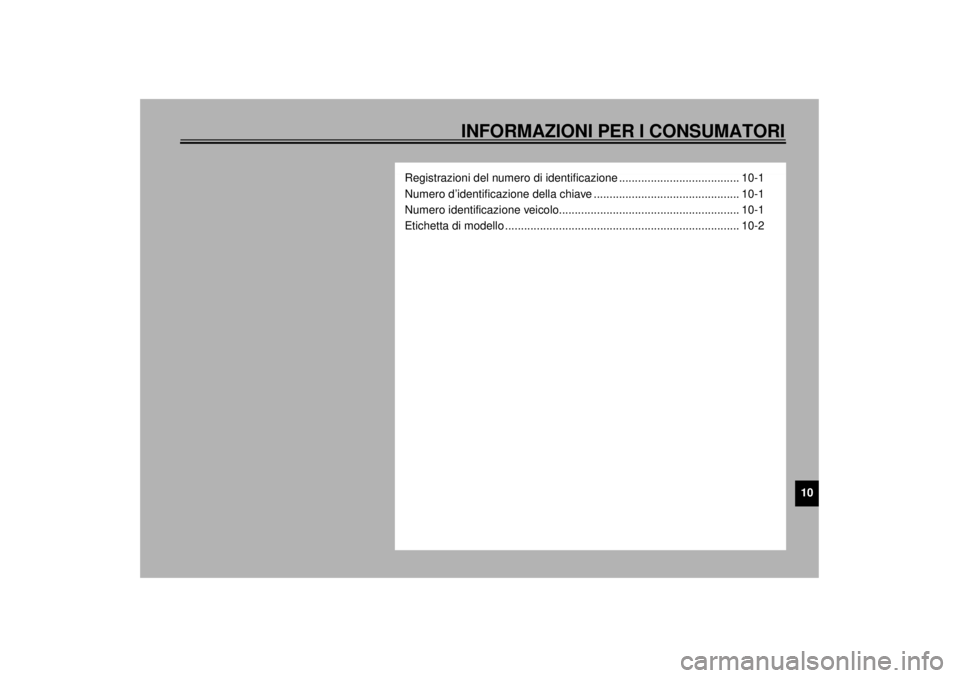

INFORMAZIONI PER I CONSUMATORI
10
Registrazioni del numero di identificazione ...................................... 10-1
Numero d’identificazione della chiave .............................................. 10-1
Numero identificazione veicolo......................................................... 10-1
Etichetta di modello .......................................................................... 10-2
H_5jc_ConsumerTOC.fm Page 1 Saturday, October 16, 1999 5:19 PM

10-1
10
HAU01039
10-INFORMAZIONI PER I CONSUMATORI
HAU02944
Registrazioni del numero di
identificazioneRegistrate il numero di identificazione della
chiave il numero di identificazione del vei-
colo e le informazioni dell’etichetta di mo-
dello negli spazi previsti per permettervi di
ordinare i pezzi di ricambio dal Vs. Conces-
sionario Yamaha, o come riferimento nel
caso in cui il vostro veicolo venga rubato.

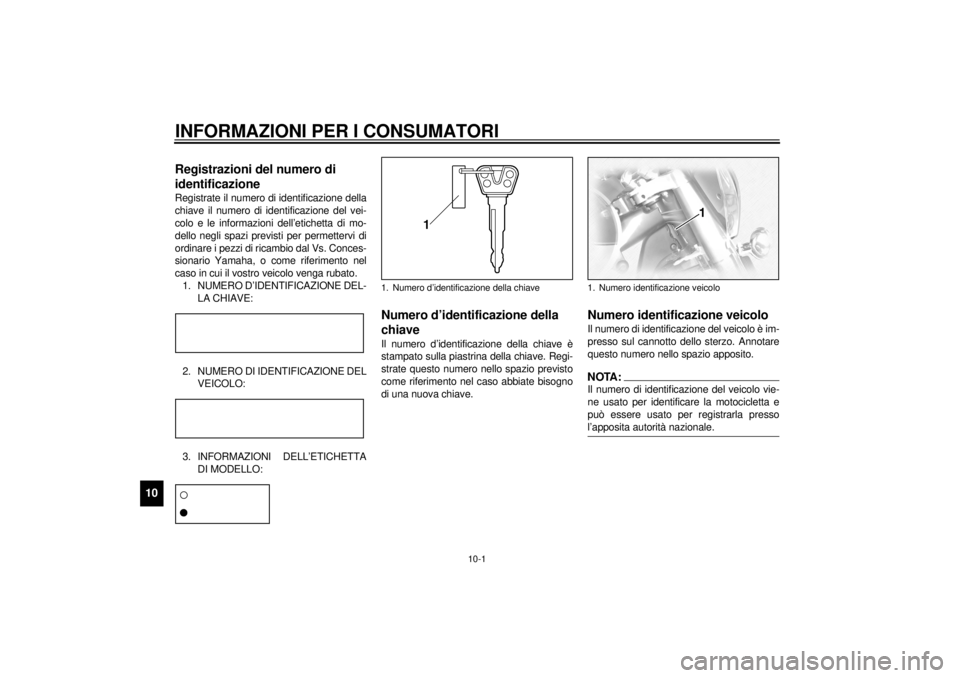

1. NUMERO D’IDENTIFICAZIONE DEL-
LA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DI MODELLO:CA-01IHAU01041
Numero d’identificazione della
chiaveIl numero d’identificazione della chiave è
stampato sulla piastrina della chiave. Regi-
strate questo numero nello spazio previsto
come riferimento nel caso abbiate bisogno
di una nuova chiave.
HAU01043
Numero identificazione veicoloIl numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Annotare
questo numero nello spazio apposito.NOTA:@ Il numero di identificazione del veicolo vie-
ne usato per identificare la motocicletta e
può essere usato per registrarla presso
l’apposita autorità nazionale. @
1. Numero d’identificazione della chiave
1. Numero identificazione veicolo
H_5jc_Consumer.fm Page 1 Saturday, October 16, 1999 5:20 PM

INFORMAZIONI PER I CONSUMATORI
10-2
10
HAU01804
Etichetta di modelloL’etichetta di modello è affissa al telaio sot-
to la sella. (Vedere pagina 3-15 per i proce-
dimenti di rimozione e installazione della
sella del pilota.)
Registrate le informazioni di questa etichet-
ta nello spazio apposito. Queste informa-
zioni sono necessario per ordinare i pezzi di
ricambio dal vostro concessionario
Yamaha.1. Etichetta di modello
H_5jc_Consumer.fm Page 2 Saturday, October 16, 1999 5:20 PM

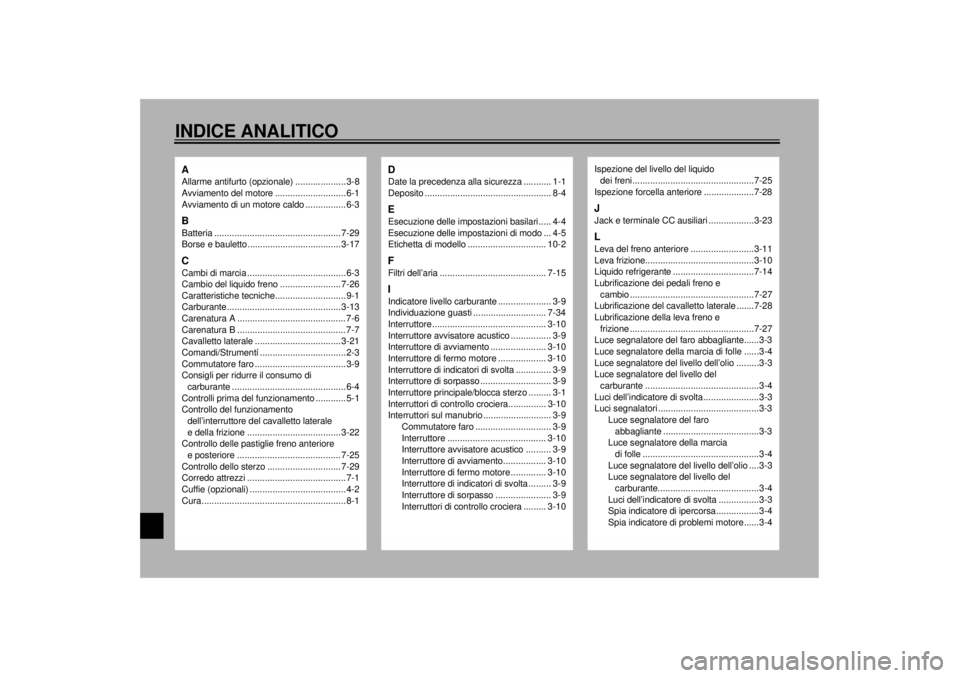

11-INDICE ANALITICOAAllarme antifurto (opzionale) ....................3-8
Avviamento del motore ............................6-1
Avviamento di un motore caldo ................6-3BBatteria .................................................. 7-29
Borse e bauletto..................................... 3-17CCambi di marcia .......................................6-3
Cambio del liquido freno ........................ 7-26
Caratteristiche tecniche............................9-1
Carburante............................................. 3-13
Carenatura A ........................................... 7-6
Carenatura B ........................................... 7-7
Cavalletto laterale .................................. 3-21
Comandi/Strumentí ..................................2-3
Commutatore faro ....................................3-9
Consigli per ridurre il consumo di
carburante .............................................6-4
Controlli prima del funzionamento............5-1
Controllo del funzionamento
dell’interruttore del cavalletto laterale
e della frizione ..................................... 3-22
Controllo delle pastiglie freno anteriore
e posteriore ......................................... 7-25
Controllo dello sterzo ............................. 7-29
Corredo attrezzi .......................................7-1
Cuffie (opzionali) ......................................4-2
Cura.........................................................8-1
DDate la precedenza alla sicurezza ........... 1-1
Deposito .................................................. 8-4EEsecuzione delle impostazioni basilari..... 4-4
Esecuzione delle impostazioni di modo ... 4-5
Etichetta di modello ............................... 10-2FFiltri dell’aria .......................................... 7-15IIndicatore livello carburante ..................... 3-9
Individuazione guasti ............................. 7-34
Interruttore ............................................. 3-10
Interruttore avvisatore acustico ................ 3-9
Interruttore di avviamento ...................... 3-10
Interruttore di fermo motore ................... 3-10
Interruttore di indicatori di svolta .............. 3-9
Interruttore di sorpasso ............................ 3-9
Interruttore principale/blocca sterzo ......... 3-1
Interruttori di controllo crociera............... 3-10
Interruttori sul manubrio ........................... 3-9
Commutatore faro .............................. 3-9
Interruttore ....................................... 3-10
Interruttore avvisatore acustico .......... 3-9
Interruttore di avviamento................. 3-10
Interruttore di fermo motore .............. 3-10
Interruttore di indicatori di svolta ......... 3-9
Interruttore di sorpasso ...................... 3-9
Interruttori di controllo crociera ......... 3-10
Ispezione del livello del liquido
dei freni ................................................7-25
Ispezione forcella anteriore ....................7-28JJack e terminale CC ausiliari ..................3-23LLeva del freno anteriore .........................3-11
Leva frizione...........................................3-10
Liquido refrigerante ................................7-14
Lubrificazione dei pedali freno e
cambio .................................................7-27
Lubrificazione del cavalletto laterale .......7-28
Lubrificazione della leva freno e
frizione .................................................7-27
Luce segnalatore del faro abbagliante......3-3
Luce segnalatore della marcia di folle ......3-4
Luce segnalatore del livello dell’olio.........3-3
Luce segnalatore del livello del
carburante .............................................3-4
Luci dell’indicatore di svolta ......................3-3
Luci segnalatori ........................................3-3
Luce segnalatore del faro
abbagliante ......................................3-3
Luce segnalatore della marcia
di folle ..............................................3-4
Luce segnalatore del livello dell’olio....3-3
Luce segnalatore del livello del
carburante........................................3-4
Luci dell’indicatore di svolta................3-3
Spia indicatore di ipercorsa.................3-4
Spia indicatore di problemi motore......3-4
H_5jcIX.fm Page 1 Saturday, October 16, 1999 5:20 PM

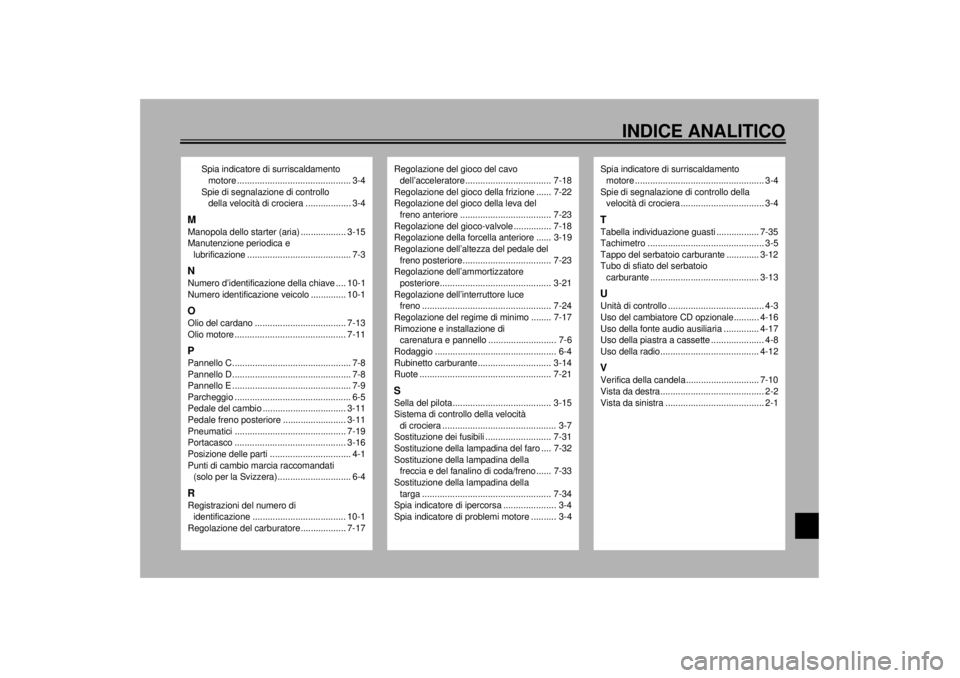

INDICE ANALITICO
Spia indicatore di surriscaldamento
motore ............................................. 3-4
Spie di segnalazione di controllo
della velocità di crociera .................. 3-4
MManopola dello starter (aria) .................. 3-15
Manutenzione periodica e
lubrificazione ......................................... 7-3NNumero d’identificazione della chiave .... 10-1
Numero identificazione veicolo .............. 10-1OOlio del cardano .................................... 7-13
Olio motore ............................................ 7-11PPannello C............................................... 7-8
Pannello D............................................... 7-8
Pannello E ............................................... 7-9
Parcheggio .............................................. 6-5
Pedale del cambio ................................. 3-11
Pedale freno posteriore ......................... 3-11
Pneumatici ............................................ 7-19
Portacasco ............................................ 3-16
Posizione delle parti ................................ 4-1
Punti di cambio marcia raccomandati
(solo per la Svizzera)............................. 6-4RRegistrazioni del numero di
identificazione ..................................... 10-1
Regolazione del carburatore .................. 7-17
Regolazione del gioco del cavo
dell’acceleratore.................................. 7-18
Regolazione del gioco della frizione ...... 7-22
Regolazione del gioco della leva del
freno anteriore .................................... 7-23
Regolazione del gioco-valvole ............... 7-18
Regolazione della forcella anteriore ...... 3-19
Regolazione dell’altezza del pedale del
freno posteriore................................... 7-23
Regolazione dell’ammortizzatore
posteriore............................................ 3-21
Regolazione dell’interruttore luce
freno ................................................... 7-24
Regolazione del regime di minimo ........ 7-17
Rimozione e installazione di
carenatura e pannello ........................... 7-6
Rodaggio ................................................ 6-4
Rubinetto carburante............................. 3-14
Ruote .................................................... 7-21SSella del pilota....................................... 3-15
Sistema di controllo della velocità
di crociera ............................................. 3-7
Sostituzione dei fusibili .......................... 7-31
Sostituzione della lampadina del faro .... 7-32
Sostituzione della lampadina della
freccia e del fanalino di coda/freno ...... 7-33
Sostituzione della lampadina della
targa ................................................... 7-34
Spia indicatore di ipercorsa ..................... 3-4
Spia indicatore di problemi motore .......... 3-4
Spia indicatore di surriscaldamento
motore ................................................... 3-4
Spie di segnalazione di controllo della
velocità di crociera ................................. 3-4TTabella individuazione guasti ................. 7-35
Tachimetro .............................................. 3-5
Tappo del serbatoio carburante ............. 3-12
Tubo di sfiato del serbatoio
carburante ........................................... 3-13UUnità di controllo ...................................... 4-3
Uso del cambiatore CD opzionale.......... 4-16
Uso della fonte audio ausiliaria.............. 4-17
Uso della piastra a cassette ..................... 4-8
Uso della radio....................................... 4-12VVerifica della candela............................. 7-10
Vista da destra......................................... 2-2
Vista da sinistra ....................................... 2-1
H_5jcIX.fm Page 2 Saturday, October 16, 1999 5:20 PM
