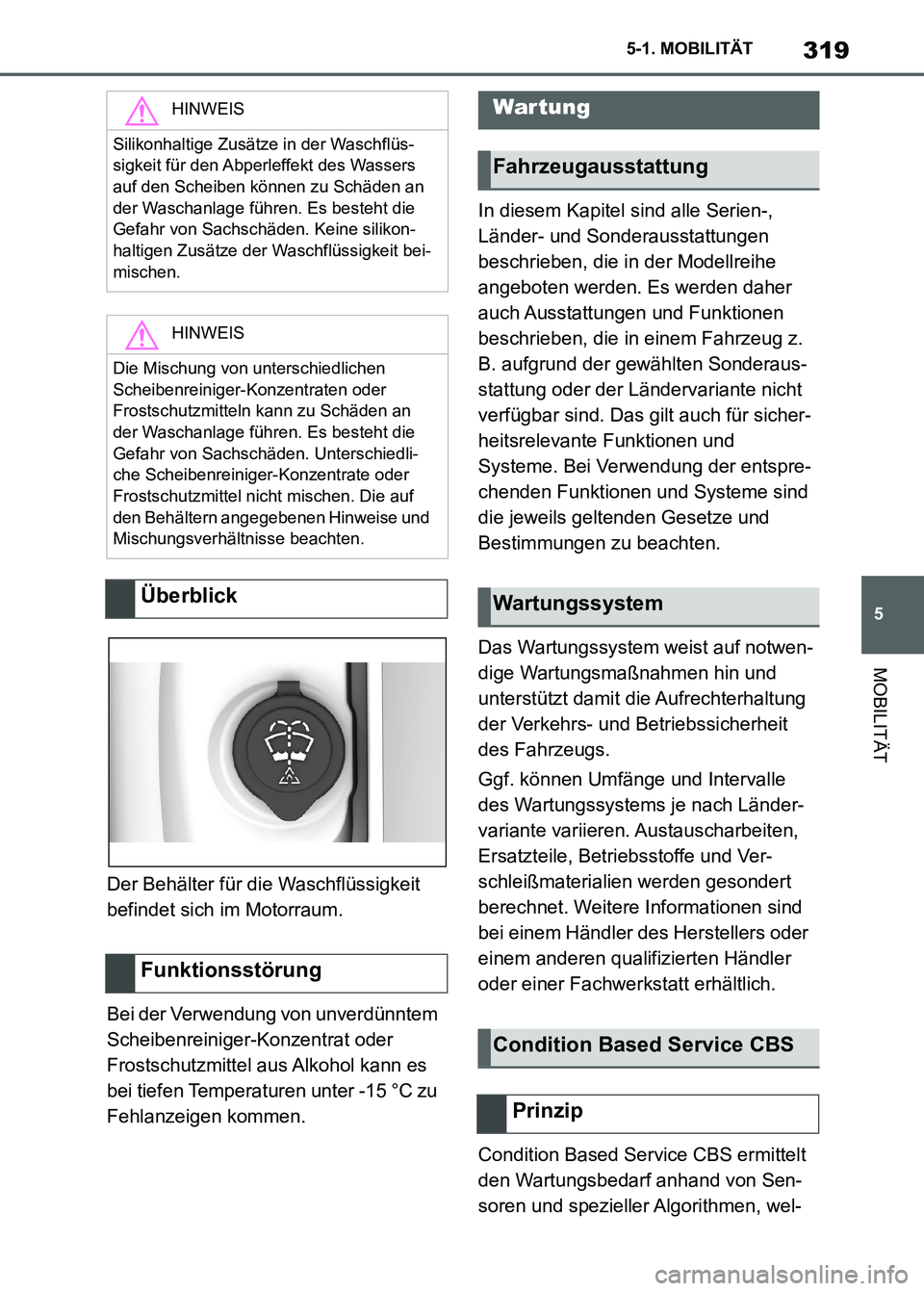

2023 TOYOTA SUPRA Betriebsanleitungen (in German)

319
5 5-1. MOBILITÄT
MOBILITÄT
Der Behälter für die Waschflüssigkeit
befindet sich im Motorraum.
Bei der Verwendung von unverdünntem
Scheibenreiniger-Konzentrat oder
Frostschutzmittel aus Alkohol kann es
bei tiefen Temperaturen unter -15 °C zu
Fehlanzeigen kommen.In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Das Wartungssystem weist auf notwen-
dige Wartungsmaßnahmen hin und
unterstützt damit die Aufrechterhaltung
der Verkehrs- und Betriebssicherheit
des Fahrzeugs.
Ggf. können Umfänge und Intervalle
des Wartungssystems je nach Länder-
variante variieren. Austauscharbeiten,
Ersatzteile, Betriebsstoffe und Ver-
schleißmaterialien werden gesondert
berechnet. Weitere Informationen sind
bei einem Händler des Herstellers oder
einem anderen qualifizierten Händler
oder einer Fachwerkstatt erhältlich.
Condition Based Service CBS ermittelt
den Wartungsbedarf anhand von Sen-
soren und spezieller Algorithmen, wel-
HINWEIS
Silikonhaltige Zusätze in der Waschflüs-
sigkeit für den Abperleffekt des Wassers
auf den Scheiben können zu Schäden an
der Waschanlage führen. Es besteht die
Gefahr von Sachschäden. Keine silikon-
haltigen Zusätze der Waschflüssigkeit bei-
mischen.
HINWEIS
Die Mischung von unterschiedlichen
Scheibenreiniger-Konzentraten oder
Frostschutzmitteln kann zu Schäden an
der Waschanlage führen. Es besteht die
Gefahr von Sachschäden. Unterschiedli-
che Scheibenreiniger-Konzentrate oder
Frostschutzmittel nicht mischen. Die auf
den Behältern angegebenen Hinweise und
Mischungsverhältnisse beachten.
Überblick
Funktionsstörung
Wartung
Fahrzeugausstattung
Wartungssystem
Condition Based Service CBS
Prinzip
Supra_OM_German_OM9A433M_1_2211.book 319 ページ ２０２２年８月３０日　火曜日　午後１時５６分

3205-1. MOBILITÄT
che die Einsatzbedingungen des
Fahrzeugs überwachen.
Das System ermöglicht somit, den War-
tungsumfang an das individuelle Nut-
zungsprofil anzupassen.
Am Control Display können Informatio-
nen zum Servicebedarf, siehe Seite
166, angezeigt werden.
Standzeiten mit abgeklemmter Fahr-
zeugbatterie werden nicht berücksich-
tigt.
Aktualisierung der zeitabhängigen War-
tungsumfänge wie Bremsflüssigkeit
und ggf. Motoröl und Mikro-/Aktivkohle-
filter von einem Händler des Herstellers
oder einem anderen qualifizierten
Händler oder einer Fachwerkstatt
durchführen lassen.
Wartung und Reparatur bei einem
Händler des Herstellers oder einem
anderen qualifizierten Händler oder
einer Fachwerkstatt durchführen las-
sen.
Die durchgeführten Wartungsarbeiten
werden in den Wartungsnachweisen
und in den Fahrzeugdaten eingetragen.
Die Eintragungen sind wie ein Service-
heft der Nachweis über eine regelmä-
ßige Wartung.Eingetragene Wartungen am Control
Display anzeigen, siehe Seite 166.
Eine regelmäßige Wartung sollte in
bestimmten Intervallen gemäß War-
tungsplan durchgeführt werden.
Alle Einzelheiten zum Wartungsplan sind im
"Toyota Kundendienstheft" oder "Toyota
Wartungsheft" enthalten.
Eine regelmäßige Wartung sollte in
bestimmten Intervallen gemäß War-
tungsplan durchgeführt werden.
Alle Einzelheiten zum Wartungsplan siehe
"Warranty and Service Booklet".
Eine regelmäßige Wartung sollte in
bestimmten Intervallen gemäß War-
tungsplan durchgeführt werden.
Die Wartungstermine hängen vom im Plan
aufgeführten Kilometerstand bzw. Zeitinter-
vall ab, je nachdem, welcher Fall zuerst ein-
tritt.
Die Wartung nach dem letzten Zeitraum
sollte in denselben Zeitintervallen durchge-
führt werden.
Wohin bei Wartungsbedarf?
Wir empfehlen, Wartungsarbeiten sowie
sonstige Inspektionen und Reparaturen an
Ihrem Fahrzeug von einem lokalen
Toyota-Händler durchführen zu lassen.
Allgemein
Standzeiten
Service Historie
Wartung und Reparatur
Einträge
Anzeigen
Regelmäßige Wartung (für Eur-
opa)
Regelmäßige Wartung (für
Australien)
Regelmäßige Wartung (außer
für Europa und Australien)
Supra_OM_German_OM9A433M_1_2211.book 320 ページ ２０２２年８月３０日　火曜日　午後１時５６分

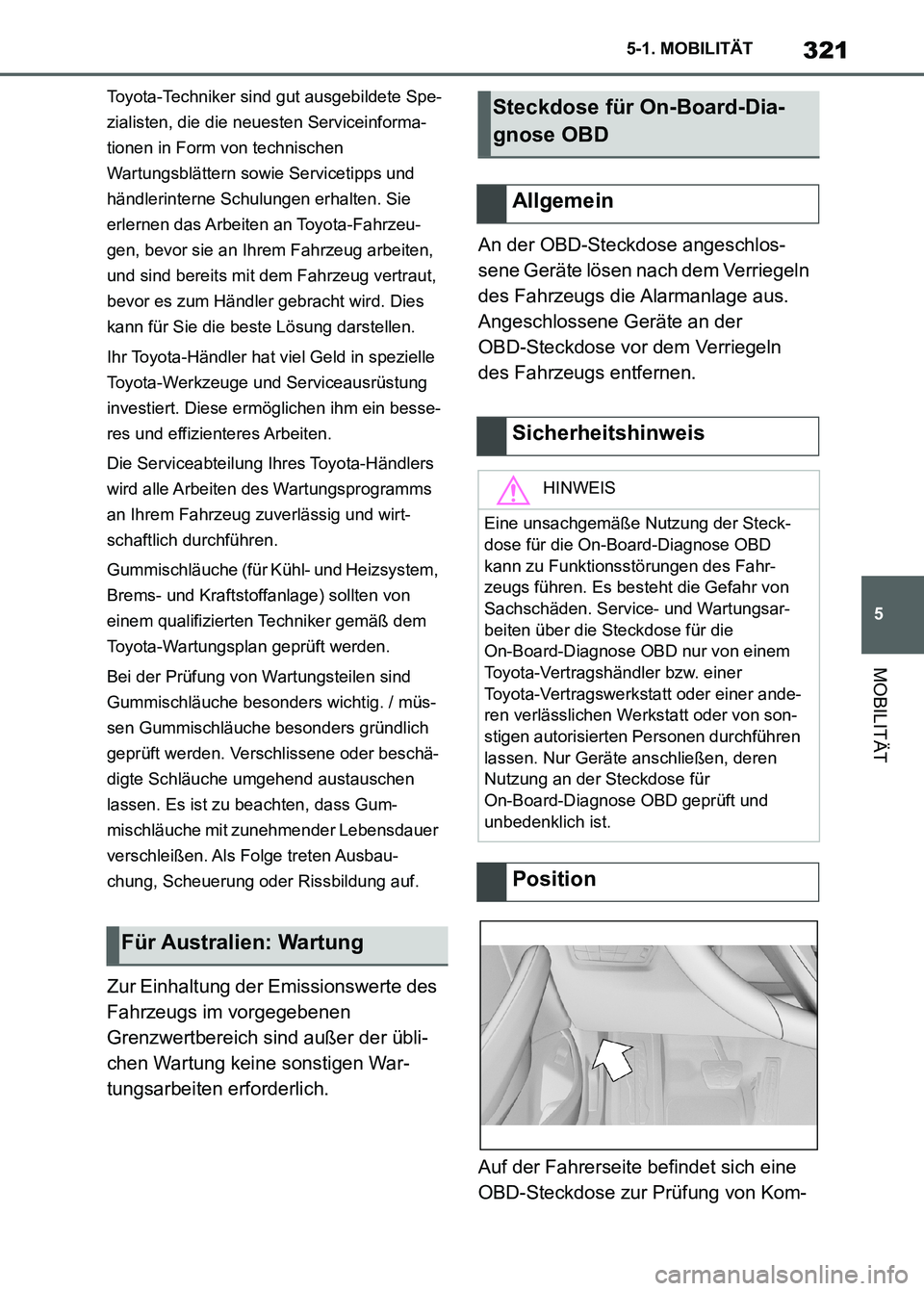

321
5 5-1. MOBILITÄT
MOBILITÄT
Toyota-Techniker sind gut ausgebildete Spe-
zialisten, die die neuesten Serviceinforma-
tionen in Form von technischen
Wartungsblättern sowie Servicetipps und
händlerinterne Schulungen erhalten. Sie
erlernen das Arbeiten an Toyota-Fahrzeu-
gen, bevor sie an Ihrem Fahrzeug arbeiten,
und sind bereits mit dem Fahrzeug vertraut,
bevor es zum Händler gebracht wird. Dies
kann für Sie die beste Lösung darstellen.
Ihr Toyota-Händler hat viel Geld in spezielle
Toyota-Werkzeuge und Serviceausrüstung
investiert. Diese ermöglichen ihm ein besse-
res und effizienteres Arbeiten.
Die Serviceabteilung Ihres Toyota-Händlers
wird alle Arbeiten des Wartungsprogramms
an Ihrem Fahrzeug zuverlässig und wirt-
schaftlich durchführen.
Gummischläuche (für Kühl- und Heizsystem,
Brems- und Kraftstoffanlage) sollten von
einem qualifizierten Techniker gemäß dem
Toyota-Wartungsplan geprüft werden.
Bei der Prüfung von Wartungsteilen sind
Gummischläuche besonders wichtig. / müs-
sen Gummischläuche besonders gründlich
geprüft werden. Verschlissene oder beschä-
digte Schläuche umgehend austauschen
lassen. Es ist zu beachten, dass Gum-
mischläuche mit zunehmender Lebensdauer
verschleißen. Als Folge treten Ausbau-
chung, Scheuerung oder Rissbildung auf.
Zur Einhaltung der Emissionswerte des
Fahrzeugs im vorgegebenen
Grenzwertbereich sind außer der übli-
chen Wartung keine sonstigen War-
tungsarbeiten erforderlich.An der OBD-Steckdose angeschlos-
sene Geräte lösen nach dem Verriegeln
des Fahrzeugs die Alarmanlage aus.
Angeschlossene Geräte an der
OBD-Steckdose vor dem Verriegeln
des Fahrzeugs entfernen.
Auf der Fahrerseite befindet sich eine
OBD-Steckdose zur Prüfung von Kom-
Für Australien: Wartung
Steckdose für On-Board-Dia-
gnose OBD
Allgemein
Sicherheitshinweis
HINWEIS
Eine unsachgemäße Nutzung der Steck-
dose für die On-Board-Diagnose OBD
kann zu Funktionsstörungen des Fahr-
zeugs führen. Es besteht die Gefahr von
Sachschäden. Service- und Wartungsar-
beiten über die Steckdose für die
On-Board-Diagnose OBD nur von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt oder von son-
stigen autorisierten Personen durchführen
lassen. Nur Geräte anschließen, deren
Nutzung an der Steckdose für
On-Board-Diagnose OBD geprüft und
unbedenklich ist.
Position
Supra_OM_German_OM9A433M_1_2211.book 321 ページ ２０２２年８月３０日　火曜日　午後１時５６分

3225-1. MOBILITÄT
ponenten, die für die Emissionszusam-
mensetzung maßgeblich sind.
Der Hersteller des Fahrzeugs emp-
fiehlt, das Fahrzeug am Ende seines
Lebenszyklus an eine vom Hersteller
benannte Sammelstelle abzugeben.
Für die Rückgabe und das Recycling
im Allgemeinen gelten die einschlägi-
gen nationalen Rechtsvorschriften.
Informationen zum Recycling und zur
Nachhaltigkeit sind auf den länderspe-
zifischen Webseiten des Herstellers zu
finden. Zusätzliche Informationen sind
bei einem Servicepartner des Herstel-
lers oder einem anderen qualifizierten
Servicepartner oder einer Fachwerk-
statt erhältlich.
Motorwarnleuchte
• Wenn die Warnleuchte
blinkt:
Motorstörung kann vorlie-
gen, was die Katalysatorein-
heit beschädigen kann.
Fahrzeug umgehend prüfen
lassen.
• Wenn die Warnleuchte auf-
leuchtet:
Hoher Abgaswert. Fahrzeug
umgehend prüfen lassen.
Recycling
Supra_OM_German_OM9A433M_1_2211.book 322 ページ ２０２２年８月３０日　火曜日　午後１時５６分

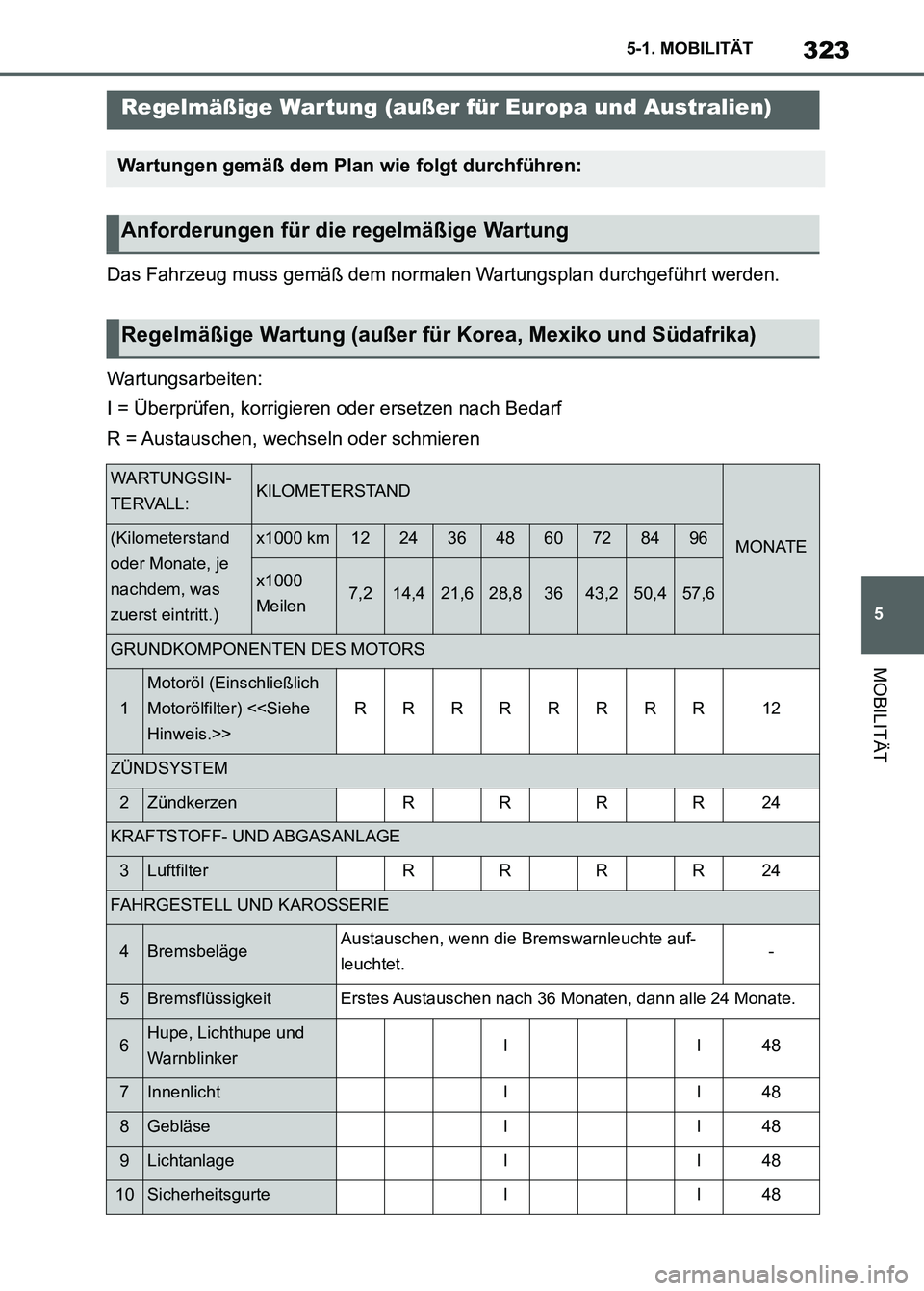

323
5 5-1. MOBILITÄT
MOBILITÄT
Das Fahrzeug muss gemäß dem normalen Wartungsplan durchgeführt werden.
Wartungsarbeiten:
I = Überprüfen, korrigieren oder ersetzen nach Bedarf
R = Austauschen, wechseln oder schmieren
Regelmäßige Wartung (außer für Europa und Australien)
Wartungen gemäß dem Plan wie folgt durchführen:
Anforderungen für die regelmäßige Wartung
Regelmäßige Wartung (außer für Korea, Mexiko und Südafrika)
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000 km1224364860728496
x1000
Meilen7,214,421,628,83643,250,457,6
GRUNDKOMPONENTEN DES MOTORS
1
Motoröl (Einschließlich
Motorölfilter) < Hinweis.>>
RRRRRRRR12
ZÜNDSYSTEM
2ZündkerzenRRRR24
KRAFTSTOFF- UND ABGASANLAGE
3LuftfilterRRRR24
FAHRGESTELL UND KAROSSERIE
4BremsbelägeAustauschen, wenn die Bremswarnleuchte auf-
leuchtet.-
5BremsflüssigkeitErstes Austauschen nach 36 Monaten, dann alle 24 Monate.
6Hupe, Lichthupe und
WarnblinkerII48
7InnenlichtII48
8GebläseII48
9LichtanlageII48
10SicherheitsgurteII48
Supra_OM_German_OM9A433M_1_2211.book 323 ページ ２０２２年８月３０日　火曜日　午後１時５６分

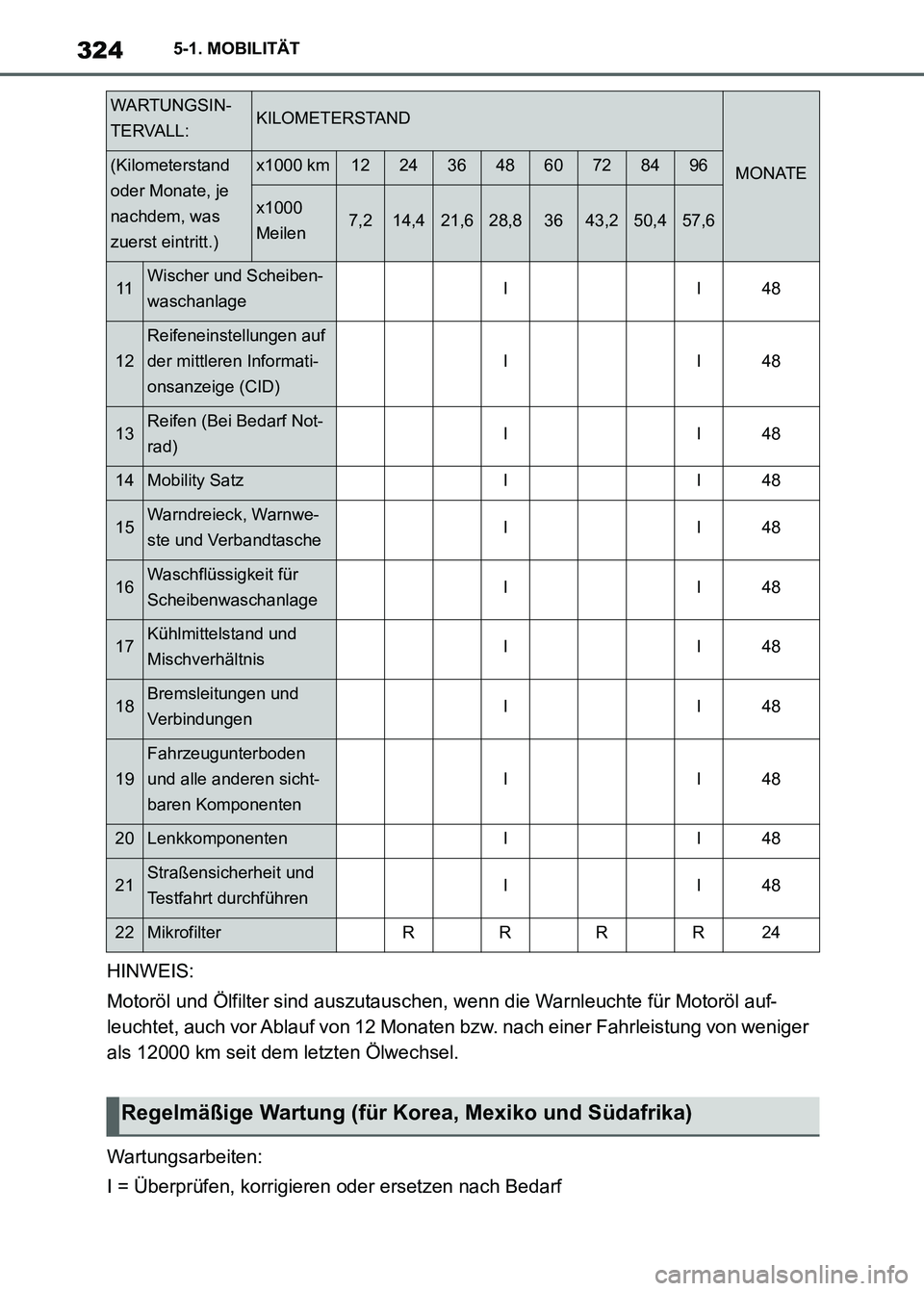

3245-1. MOBILITÄT
HINWEIS:
Motoröl und Ölfilter sind auszutauschen, wenn die Warnleuchte für Motoröl auf-
leuchtet, auch vor Ablauf von 12 Monaten bzw. nach einer Fahrleistung von weniger
als 12000 km seit dem letzten Ölwechsel.
Wartungsarbeiten:
I = Überprüfen, korrigieren oder ersetzen nach Bedarf
11Wischer und Scheiben-
waschanlageII48
12
Reifeneinstellungen auf
der mittleren Informati-
onsanzeige (CID)
II48
13Reifen (Bei Bedarf Not-
rad)II48
14Mobility SatzII48
15Warndreieck, Warnwe-
ste und VerbandtascheII48
16Waschflüssigkeit für
ScheibenwaschanlageII48
17Kühlmittelstand und
MischverhältnisII48
18Bremsleitungen und
VerbindungenII48
19
Fahrzeugunterboden
und alle anderen sicht-
baren Komponenten
II48
20LenkkomponentenII48
21Straßensicherheit und
Testfahrt durchführenII48
22MikrofilterRRRR24
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000 km1224364860728496
x1000
Meilen7,214,421,628,83643,250,457,6
Regelmäßige Wartung (für Korea, Mexiko und Südafrika)
Supra_OM_German_OM9A433M_1_2211.book 324 ページ ２０２２年８月３０日　火曜日　午後１時５６分

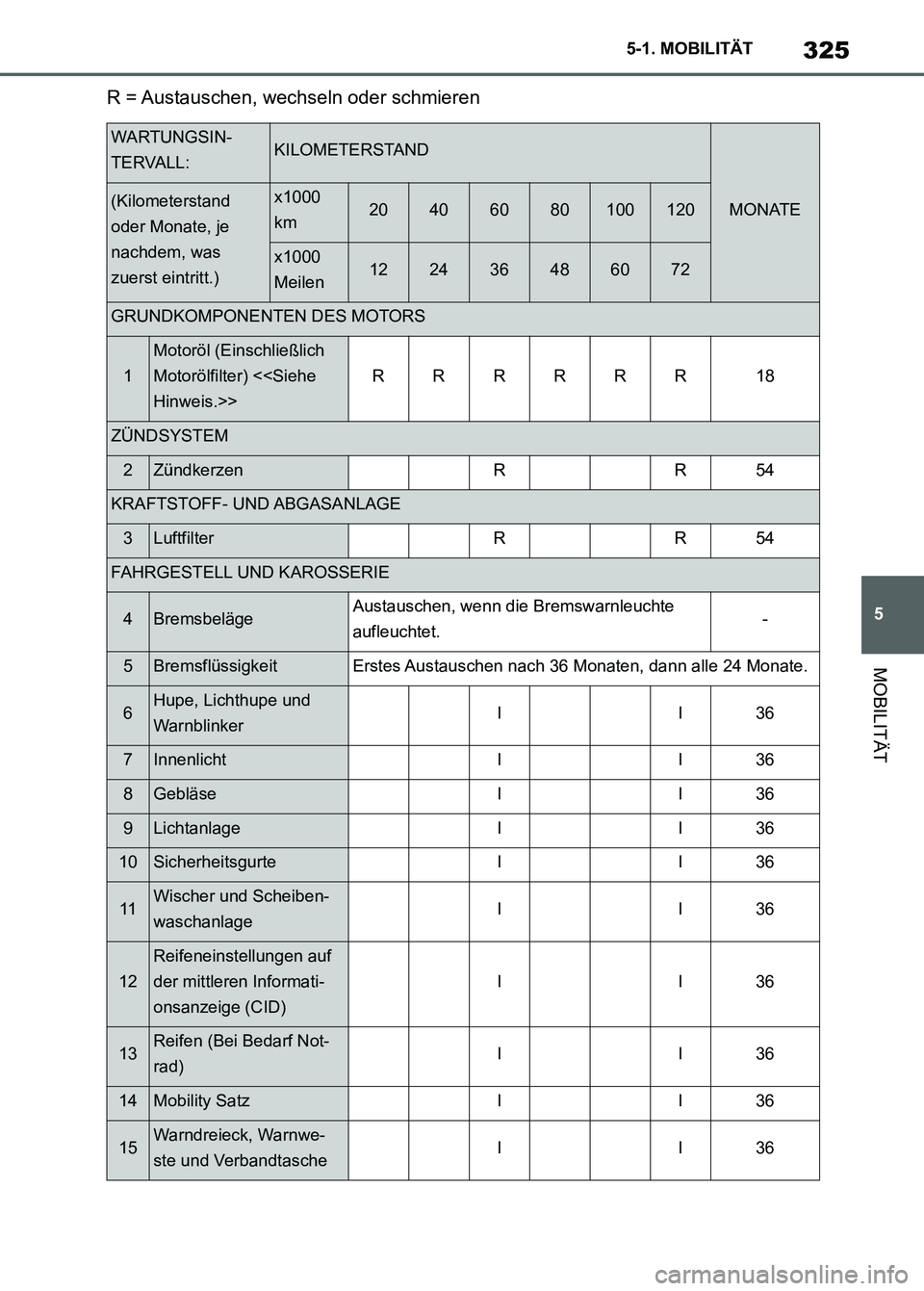

325
5 5-1. MOBILITÄT
MOBILITÄT
R = Austauschen, wechseln oder schmieren
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km20406080100120
x1000
Meilen122436486072
GRUNDKOMPONENTEN DES MOTORS
1
Motoröl (Einschließlich
Motorölfilter) < Hinweis.>>
RRRRRR18
ZÜNDSYSTEM
2ZündkerzenRR54
KRAFTSTOFF- UND ABGASANLAGE
3LuftfilterRR54
FAHRGESTELL UND KAROSSERIE
4BremsbelägeAustauschen, wenn die Bremswarnleuchte
aufleuchtet.-
5BremsflüssigkeitErstes Austauschen nach 36 Monaten, dann alle 24 Monate.
6Hupe, Lichthupe und
WarnblinkerII36
7InnenlichtII36
8GebläseII36
9LichtanlageII36
10SicherheitsgurteII36
11Wischer und Scheiben-
waschanlageII36
12
Reifeneinstellungen auf
der mittleren Informati-
onsanzeige (CID)
II36
13Reifen (Bei Bedarf Not-
rad)II36
14Mobility SatzII36
15Warndreieck, Warnwe-
ste und VerbandtascheII36
Supra_OM_German_OM9A433M_1_2211.book 325 ページ ２０２２年８月３０日　火曜日　午後１時５６分

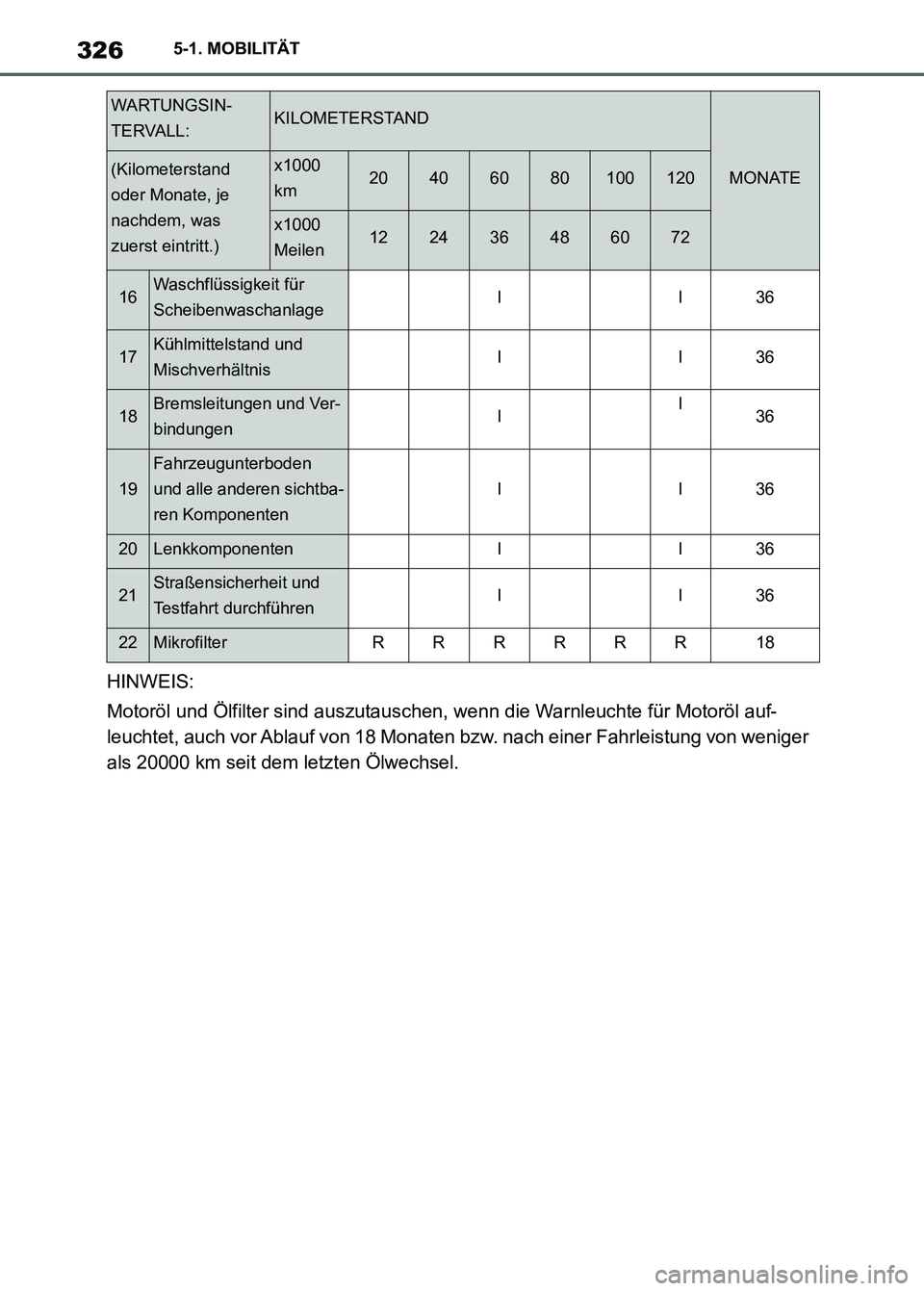

3265-1. MOBILITÄT
HINWEIS:
Motoröl und Ölfilter sind auszutauschen, wenn die Warnleuchte für Motoröl auf-
leuchtet, auch vor Ablauf von 18 Monaten bzw. nach einer Fahrleistung von weniger
als 20000 km seit dem letzten Ölwechsel.
16Waschflüssigkeit für
ScheibenwaschanlageII36
17Kühlmittelstand und
MischverhältnisII36
18Bremsleitungen und Ver-
bindungenII36
19
Fahrzeugunterboden
und alle anderen sichtba-
ren Komponenten
II36
20LenkkomponentenII36
21Straßensicherheit und
Testfahrt durchführenII36
22MikrofilterRRRRRR18
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km20406080100120
x1000
Meilen122436486072
Supra_OM_German_OM9A433M_1_2211.book 326 ページ ２０２２年８月３０日　火曜日　午後１時５６分
