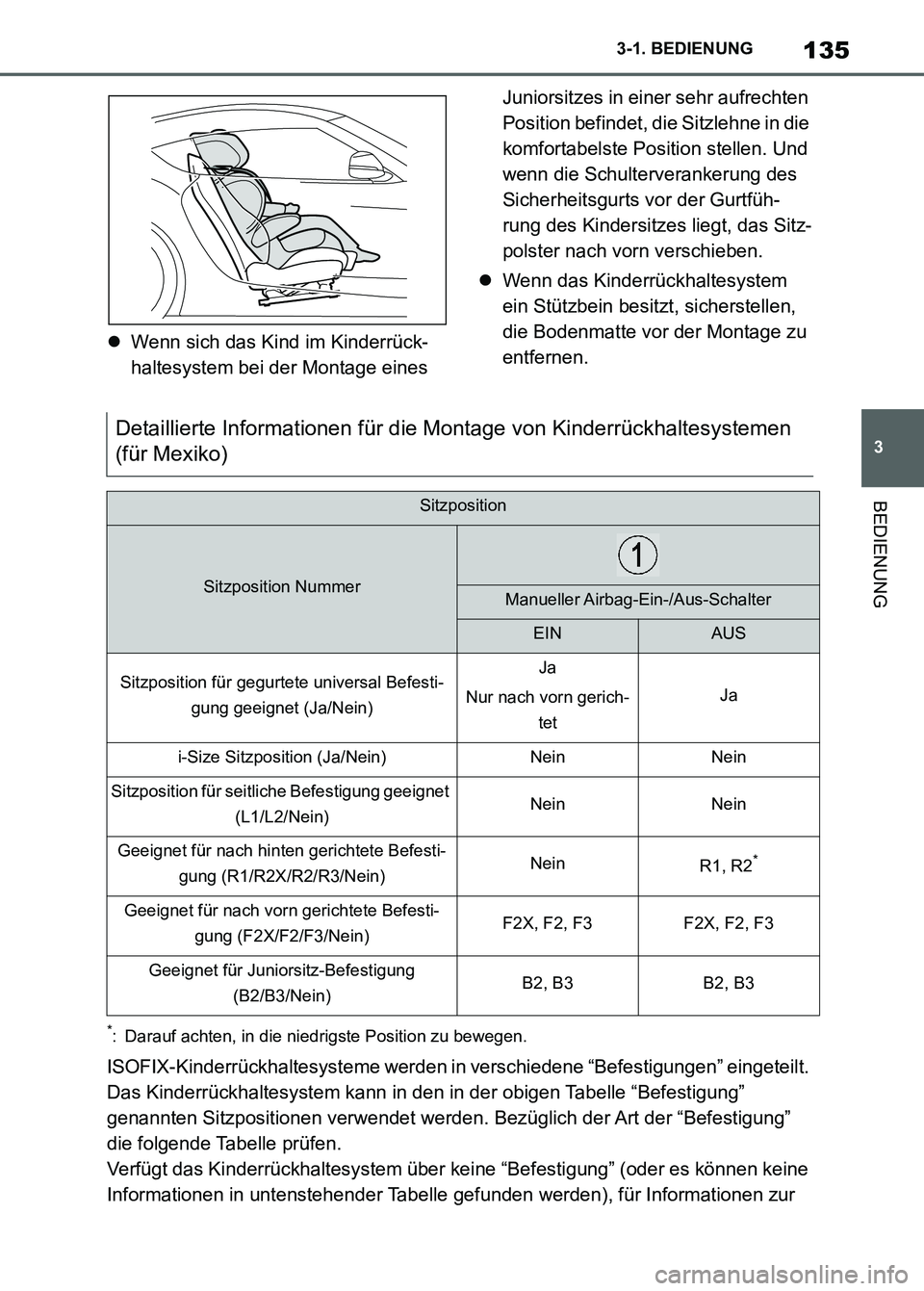

2023 TOYOTA SUPRA Betriebsanleitungen (in German)

135
3 3-1. BEDIENUNG
BEDIENUNG
Wenn sich das Kind im Kinderrück-
haltesystem bei der Montage eines Juniorsitzes in einer sehr aufrechten
Position befindet, die Sitzlehne in die
komfortabelste Position stellen. Und
wenn die Schulterverankerung des
Sicherheitsgurts vor der Gurtfüh-
rung des Kindersitzes liegt, das Sitz-
polster nach vorn verschieben.
Wenn das Kinderrückhaltesystem
ein Stützbein besitzt, sicherstellen,
die Bodenmatte vor der Montage zu
entfernen.
*: Darauf achten, in die niedrigste Position zu bewegen.
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigungen” eingeteilt.
Das Kinderrückhaltesystem kann in den in der obigen Tabelle “Befestigung”
genannten Sitzpositionen verwendet werden. Bezüglich der Art der “Befestigung”
die folgende Tabelle prüfen.
Verfügt das Kinderrückhaltesystem über keine “Befestigung” (oder es können keine
Informationen in untenstehender Tabelle gefunden werden), für Informationen zur
Detaillierte Informationen für die Montage von Kinderrückhaltesystemen
(für Mexiko)
Sitzposition
Sitzposition NummerManueller Airbag-Ein-/Aus-Schalter
EINAUS
Sitzposition für gegurtete universal Befesti-
gung geeignet (Ja/Nein)Ja
Nur nach vorn gerich-
tet
Ja
i-Size Sitzposition (Ja/Nein)NeinNein
Sitzposition für seitliche Befestigung geeignet
(L1/L2/Nein)NeinNein
Geeignet für nach hinten gerichtete Befesti-
gung (R1/R2X/R2/R3/Nein)NeinR1, R2*
Geeignet für nach vorn gerichtete Befesti-
gung (F2X/F2/F3/Nein)F2X, F2, F3F2X, F2, F3
Geeignet für Juniorsitz-Befestigung
(B2/B3/Nein)B2, B3B2, B3
Supra_OM_German_OM9A433M_1_2211.book 135 ページ ２０２２年８月３０日　火曜日　午後１時５６分

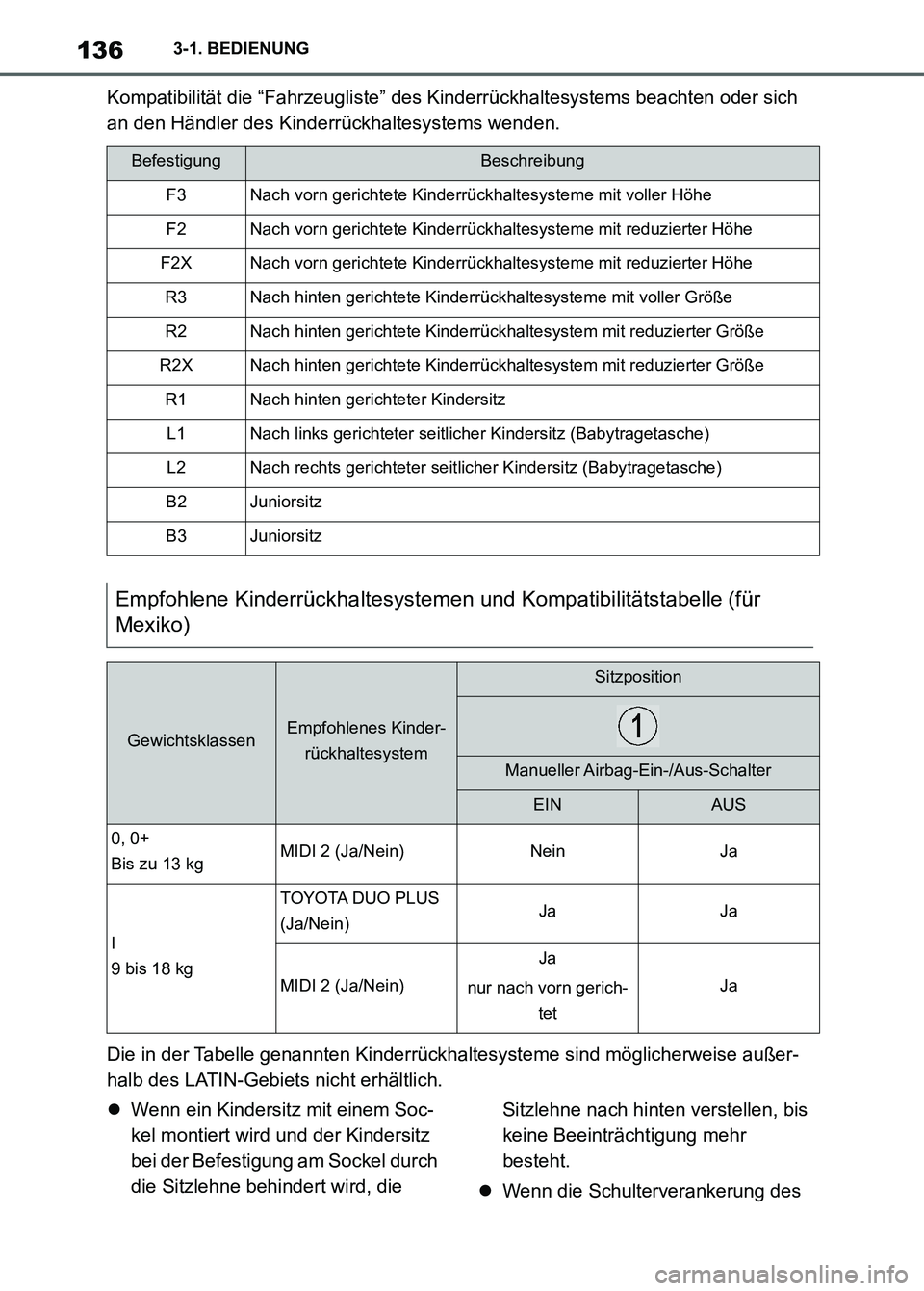

1363-1. BEDIENUNG
Kompatibilität die “Fahrzeugliste” des Kinderrückhaltesystems beachten oder sich
an den Händler des Kinderrückhaltesystems wenden.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb des LATIN-Gebiets nicht erhältlich.
Wenn ein Kindersitz mit einem Soc-
kel montiert wird und der Kindersitz
bei der Befestigung am Sockel durch
die Sitzlehne behindert wird, die Sitzlehne nach hinten verstellen, bis
keine Beeinträchtigung mehr
besteht.
Wenn die Schulterverankerung des
BefestigungBeschreibung
F3Nach vorn gerichtete Kinderrückhaltesysteme mit voller Höhe
F2Nach vorn gerichtete Kinderrückhaltesysteme mit reduzierter Höhe
F2XNach vorn gerichtete Kinderrückhaltesysteme mit reduzierter Höhe
R3Nach hinten gerichtete Kinderrückhaltesysteme mit voller Größe
R2Nach hinten gerichtete Kinderrückhaltesystem mit reduzierter Größe
R2XNach hinten gerichtete Kinderrückhaltesystem mit reduzierter Größe
R1Nach hinten gerichteter Kindersitz
L1Nach links gerichteter seitlicher Kindersitz (Babytragetasche)
L2Nach rechts gerichteter seitlicher Kindersitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz
Empfohlene Kinderrückhaltesystemen und Kompatibilitätstabelle (für
Mexiko)
GewichtsklassenEmpfohlenes Kinder-
rückhaltesystem
Sitzposition
Manueller Airbag-Ein-/Aus-Schalter
EINAUS
0, 0+
Bis zu 13 kgMIDI 2 (Ja/Nein)NeinJa
I
9 bis 18 kg
TOYOTA DUO PLUS
(Ja/Nein)JaJa
MIDI 2 (Ja/Nein)
Ja
nur nach vorn gerich-
tet
Ja
Supra_OM_German_OM9A433M_1_2211.book 136 ページ ２０２２年８月３０日　火曜日　午後１時５６分

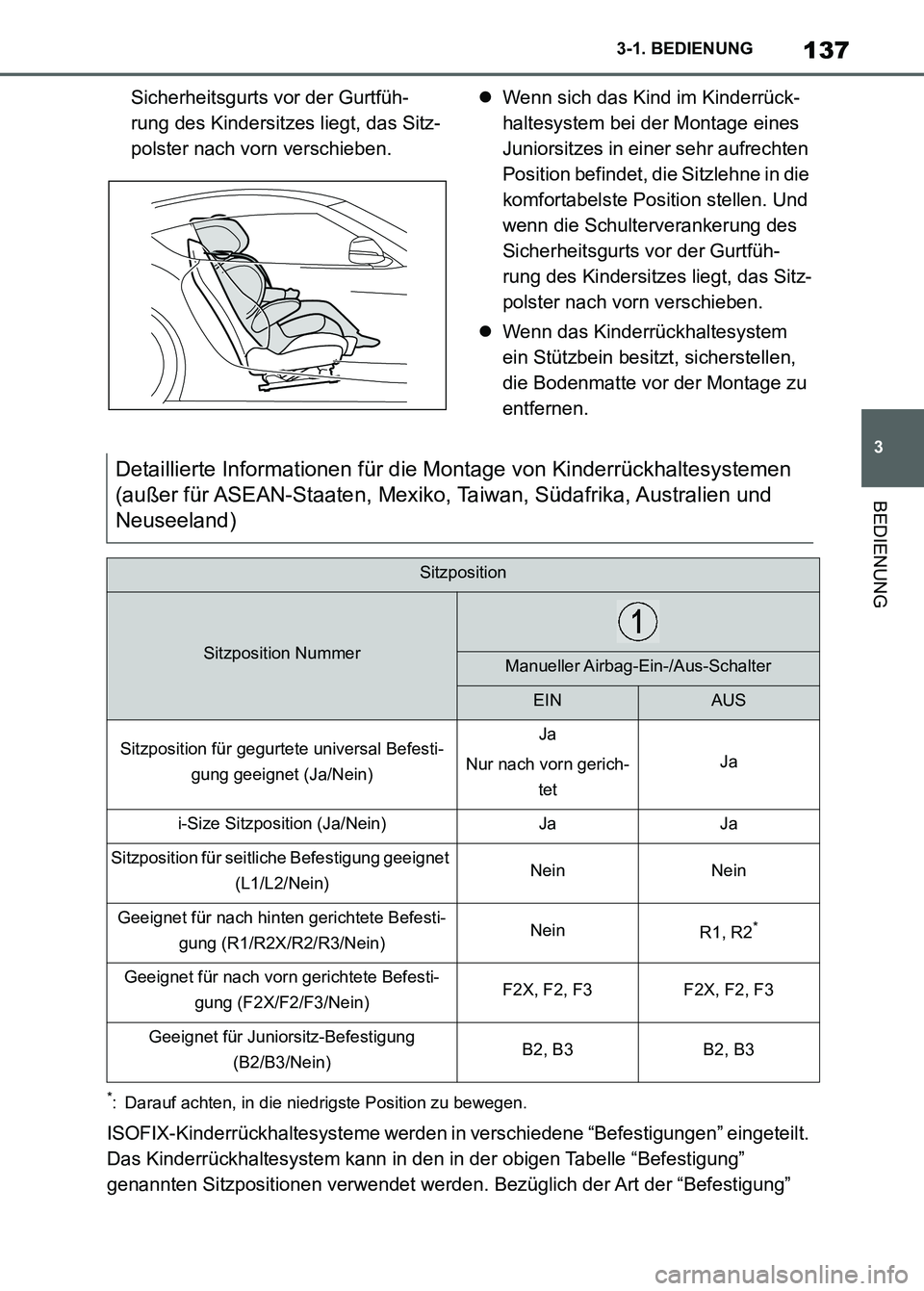

137
3 3-1. BEDIENUNG
BEDIENUNG
Sicherheitsgurts vor der Gurtfüh-
rung des Kindersitzes liegt, das Sitz-
polster nach vorn verschieben.Wenn sich das Kind im Kinderrück-
haltesystem bei der Montage eines
Juniorsitzes in einer sehr aufrechten
Position befindet, die Sitzlehne in die
komfortabelste Position stellen. Und
wenn die Schulterverankerung des
Sicherheitsgurts vor der Gurtfüh-
rung des Kindersitzes liegt, das Sitz-
polster nach vorn verschieben.
Wenn das Kinderrückhaltesystem
ein Stützbein besitzt, sicherstellen,
die Bodenmatte vor der Montage zu
entfernen.
*: Darauf achten, in die niedrigste Position zu bewegen.
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigungen” eingeteilt.
Das Kinderrückhaltesystem kann in den in der obigen Tabelle “Befestigung”
genannten Sitzpositionen verwendet werden. Bezüglich der Art der “Befestigung”
Detaillierte Informationen für die Montage von Kinderrückhaltesystemen
(außer für ASEAN-Staaten, Mexiko, Taiwan, Südafrika, Australien und
Neuseeland)
Sitzposition
Sitzposition NummerManueller Airbag-Ein-/Aus-Schalter
EINAUS
Sitzposition für gegurtete universal Befesti-
gung geeignet (Ja/Nein)Ja
Nur nach vorn gerich-
tet
Ja
i-Size Sitzposition (Ja/Nein)JaJa
Sitzposition für seitliche Befestigung geeignet
(L1/L2/Nein)NeinNein
Geeignet für nach hinten gerichtete Befesti-
gung (R1/R2X/R2/R3/Nein)NeinR1, R2*
Geeignet für nach vorn gerichtete Befesti-
gung (F2X/F2/F3/Nein)F2X, F2, F3F2X, F2, F3
Geeignet für Juniorsitz-Befestigung
(B2/B3/Nein)B2, B3B2, B3
Supra_OM_German_OM9A433M_1_2211.book 137 ページ ２０２２年８月３０日　火曜日　午後１時５６分

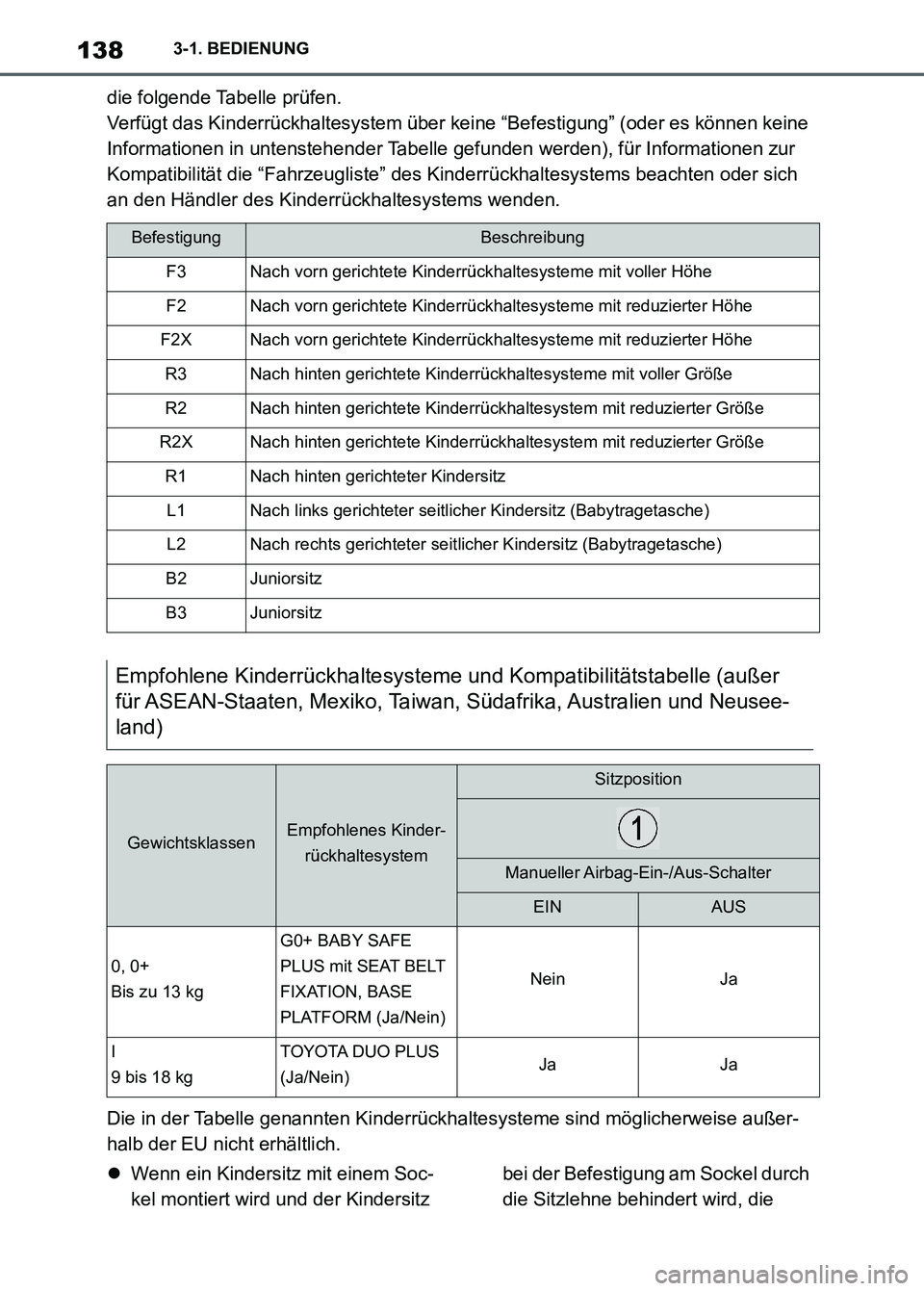

1383-1. BEDIENUNG
die folgende Tabelle prüfen.
Verfügt das Kinderrückhaltesystem über keine “Befestigung” (oder es können keine
Informationen in untenstehender Tabelle gefunden werden), für Informationen zur
Kompatibilität die “Fahrzeugliste” des Kinderrückhaltesystems beachten oder sich
an den Händler des Kinderrückhaltesystems wenden.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb der EU nicht erhältlich.
Wenn ein Kindersitz mit einem Soc-
kel montiert wird und der Kindersitz bei der Befestigung am Sockel durch
die Sitzlehne behindert wird, die
BefestigungBeschreibung
F3Nach vorn gerichtete Kinderrückhaltesysteme mit voller Höhe
F2Nach vorn gerichtete Kinderrückhaltesysteme mit reduzierter Höhe
F2XNach vorn gerichtete Kinderrückhaltesysteme mit reduzierter Höhe
R3Nach hinten gerichtete Kinderrückhaltesysteme mit voller Größe
R2Nach hinten gerichtete Kinderrückhaltesystem mit reduzierter Größe
R2XNach hinten gerichtete Kinderrückhaltesystem mit reduzierter Größe
R1Nach hinten gerichteter Kindersitz
L1Nach links gerichteter seitlicher Kindersitz (Babytragetasche)
L2Nach rechts gerichteter seitlicher Kindersitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz
Empfohlene Kinderrückhaltesysteme und Kompatibilitätstabelle (außer
für ASEAN-Staaten, Mexiko, Taiwan, Südafrika, Australien und Neusee-
land)
GewichtsklassenEmpfohlenes Kinder-
rückhaltesystem
Sitzposition
Manueller Airbag-Ein-/Aus-Schalter
EINAUS
0, 0+
Bis zu 13 kg
G0+ BABY SAFE
PLUS mit SEAT BELT
FIXATION, BASE
PLATFORM (Ja/Nein)
NeinJa
I
9 bis 18 kgTOYOTA DUO PLUS
(Ja/Nein)JaJa
Supra_OM_German_OM9A433M_1_2211.book 138 ページ ２０２２年８月３０日　火曜日　午後１時５６分

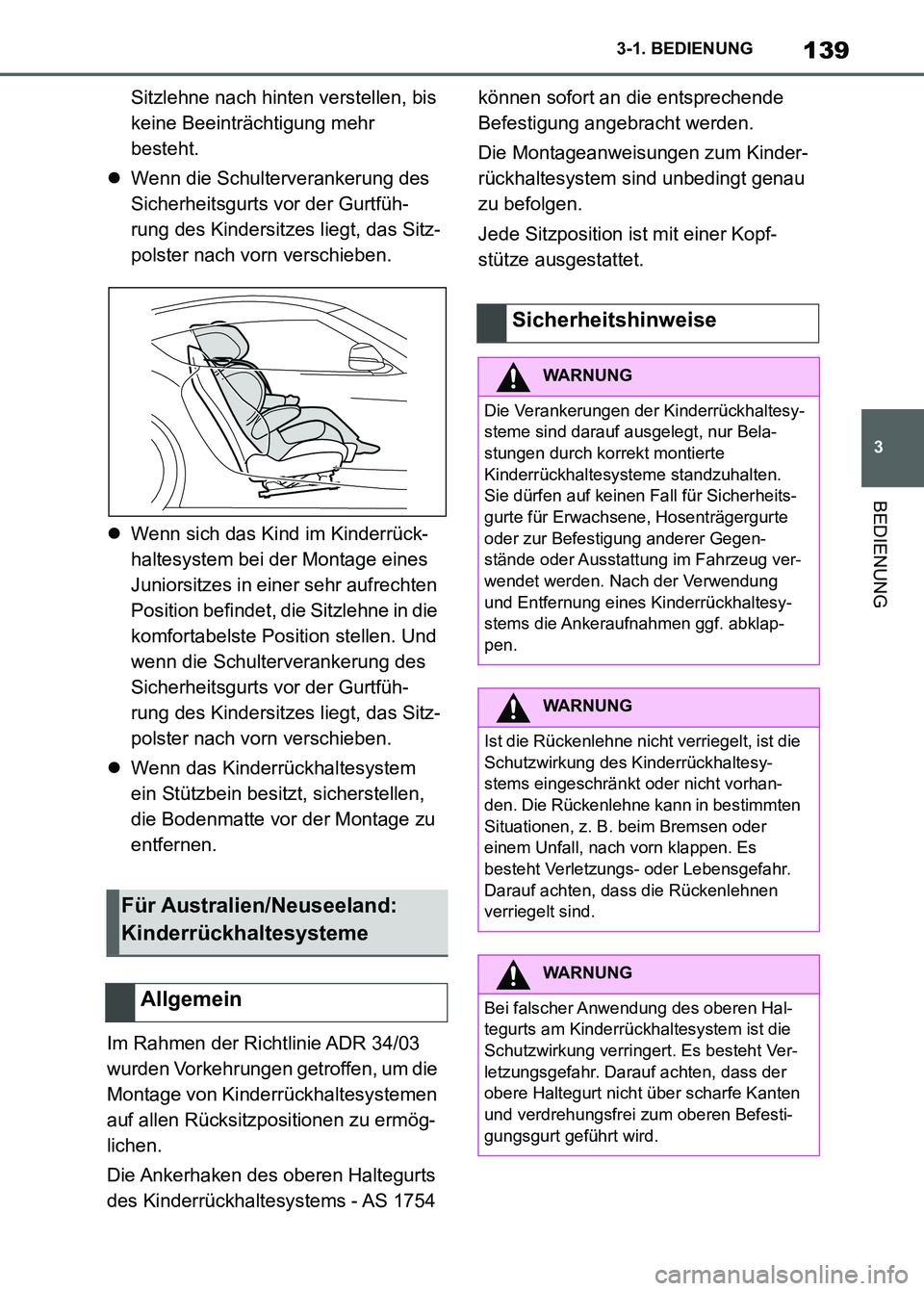

139
3 3-1. BEDIENUNG
BEDIENUNG
Sitzlehne nach hinten verstellen, bis
keine Beeinträchtigung mehr
besteht.
Wenn die Schulterverankerung des
Sicherheitsgurts vor der Gurtfüh-
rung des Kindersitzes liegt, das Sitz-
polster nach vorn verschieben.
Wenn sich das Kind im Kinderrück-
haltesystem bei der Montage eines
Juniorsitzes in einer sehr aufrechten
Position befindet, die Sitzlehne in die
komfortabelste Position stellen. Und
wenn die Schulterverankerung des
Sicherheitsgurts vor der Gurtfüh-
rung des Kindersitzes liegt, das Sitz-
polster nach vorn verschieben.
Wenn das Kinderrückhaltesystem
ein Stützbein besitzt, sicherstellen,
die Bodenmatte vor der Montage zu
entfernen.
Im Rahmen der Richtlinie ADR 34/03
wurden Vorkehrungen getroffen, um die
Montage von Kinderrückhaltesystemen
auf allen Rücksitzpositionen zu ermög-
lichen.
Die Ankerhaken des oberen Haltegurts
des Kinderrückhaltesystems - AS 1754 können sofort an die entsprechende
Befestigung angebracht werden.
Die Montageanweisungen zum Kinder-
rückhaltesystem sind unbedingt genau
zu befolgen.
Jede Sitzposition ist mit einer Kopf-
stütze ausgestattet.
Für Australien/Neuseeland:
Kinderrückhaltesysteme
Allgemein
Sicherheitshinweise
WARNUNG
Die Verankerungen der Kinderrückhaltesy-
steme sind darauf ausgelegt, nur Bela-
stungen durch korrekt montierte
Kinderrückhaltesysteme standzuhalten.
Sie dürfen auf keinen Fall für Sicherheits-
gurte für Erwachsene, Hosenträgergurte
oder zur Befestigung anderer Gegen-
stände oder Ausstattung im Fahrzeug ver-
wendet werden. Nach der Verwendung
und Entfernung eines Kinderrückhaltesy-
stems die Ankeraufnahmen ggf. abklap-
pen.
WARNUNG
Ist die Rückenlehne nicht verriegelt, ist die
Schutzwirkung des Kinderrückhaltesy-
stems eingeschränkt oder nicht vorhan-
den. Die Rückenlehne kann in bestimmten
Situationen, z. B. beim Bremsen oder
einem Unfall, nach vorn klappen. Es
besteht Verletzungs- oder Lebensgefahr.
Darauf achten, dass die Rückenlehnen
verriegelt sind.
WARNUNG
Bei falscher Anwendung des oberen Hal-
tegurts am Kinderrückhaltesystem ist die
Schutzwirkung verringert. Es besteht Ver-
letzungsgefahr. Darauf achten, dass der
obere Haltegurt nicht über scharfe Kanten
und verdrehungsfrei zum oberen Befesti-
gungsgurt geführt wird.
Supra_OM_German_OM9A433M_1_2211.book 139 ページ ２０２２年８月３０日　火曜日　午後１時５６分

1403-1. BEDIENUNG
1Fahrtrichtung
2Kopfstütze
3Haken des oberen Haltegurts
4Befestigungspunkt/-öse
5Fahrzeugboden
6Sitz
7Oberer Haltegurt
1Abdeckung des Befestigungspunkts
öffnen.
2Oberen Haltegurt über die Kopf-
stütze zum Befestigungspunkt füh-
ren.
3Haken des Haltegurts in den Befe-
stigungspunkt einhängen.
4Haltegurt straff ziehen.
Beim Zurückklappen und Verriegeln der
Rückenlehne darauf achten, dass der Halte-
gurt nicht eingeklemmt werden kann.
5Rückenlehne zurückklappen und
verriegeln.
Befestigungspunkte
SymbolBedeutung
Das entsprechende Symbol
zeigt den Befestigungspunkt
für den oberen Haltegurt.
Führung des Haltegurts
Oberen Haltegurt an Befesti-
gungspunkt anbringen
Supra_OM_German_OM9A433M_1_2211.book 140 ページ ２０２２年８月３０日　火曜日　午後１時５６分

141
3 3-1. BEDIENUNG
BEDIENUNG
In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Automatikgetriebe: Die Fahrbereit-
schaft wird eingeschaltet, wenn beim
Drücken des Start-/Stopp-Knopfs die
Bremse getreten wird.
Erneutes Drücken des
Start-/Stopp-Knopfs schaltet die Fahr-
bereitschaft wieder aus und die
Betriebsbereitschaft, siehe Seite 53,
wird eingeschaltet.1Fahrbereitschaft einschalten.
2Fahrstufe einlegen.
3Parkbremse lösen.
4Losfahren.
Die Auto Start Stopp Funktion hilft Kraft-
stoff zu sparen. Das System schaltet
dazu den Motor während eines Halts
aus, z. B. im Stau oder an Ampeln. Die
Fahrbereitschaft bleibt eingeschaltet.
Zum Anfahren startet der Motor auto-
matisch.
Nach jedem Motorstart über den
Start-/Stopp-Knopf ist die Auto Start
Stopp Funktion in Bereitschaft. Die
Funktion wird ab ca. 5 km/h aktiviert.
Je nach gewähltem Fahrmodus, siehe
Seite 157, wird das System automa-
tisch aktiviert oder deaktiviert.
Schaltgetriebe
Der Motor wird bei einem Stopp unter
den folgenden Voraussetzungen auto-
matisch ausgeschaltet:
Der Leerlauf ist eingelegt und das
Kupplungspedal ist nicht getreten.
Der Fahrersicherheitsgurt ist ange-
Fahren
Fahrzeugausstattung
Start-/Stopp-Knopf
Prinzip
Durch Drücken des
Start-/Stopp-Knopfs wird die
Fahrbereitschaft, siehe Seite
53, ein- oder ausgeschaltet.
Schaltgetriebe: Die Fahrbe-
reitschaft wird eingeschaltet,
wenn bei getretenem Kupp-
lungspedal der
Start-/Stopp-Knopf gedrückt
wird.
Anfahren
Auto Start Stopp
Prinzip
Allgemein
Motor abstellen
Funktionsvoraussetzungen
Supra_OM_German_OM9A433M_1_2211.book 141 ページ ２０２２年８月３０日　火曜日　午後１時５６分

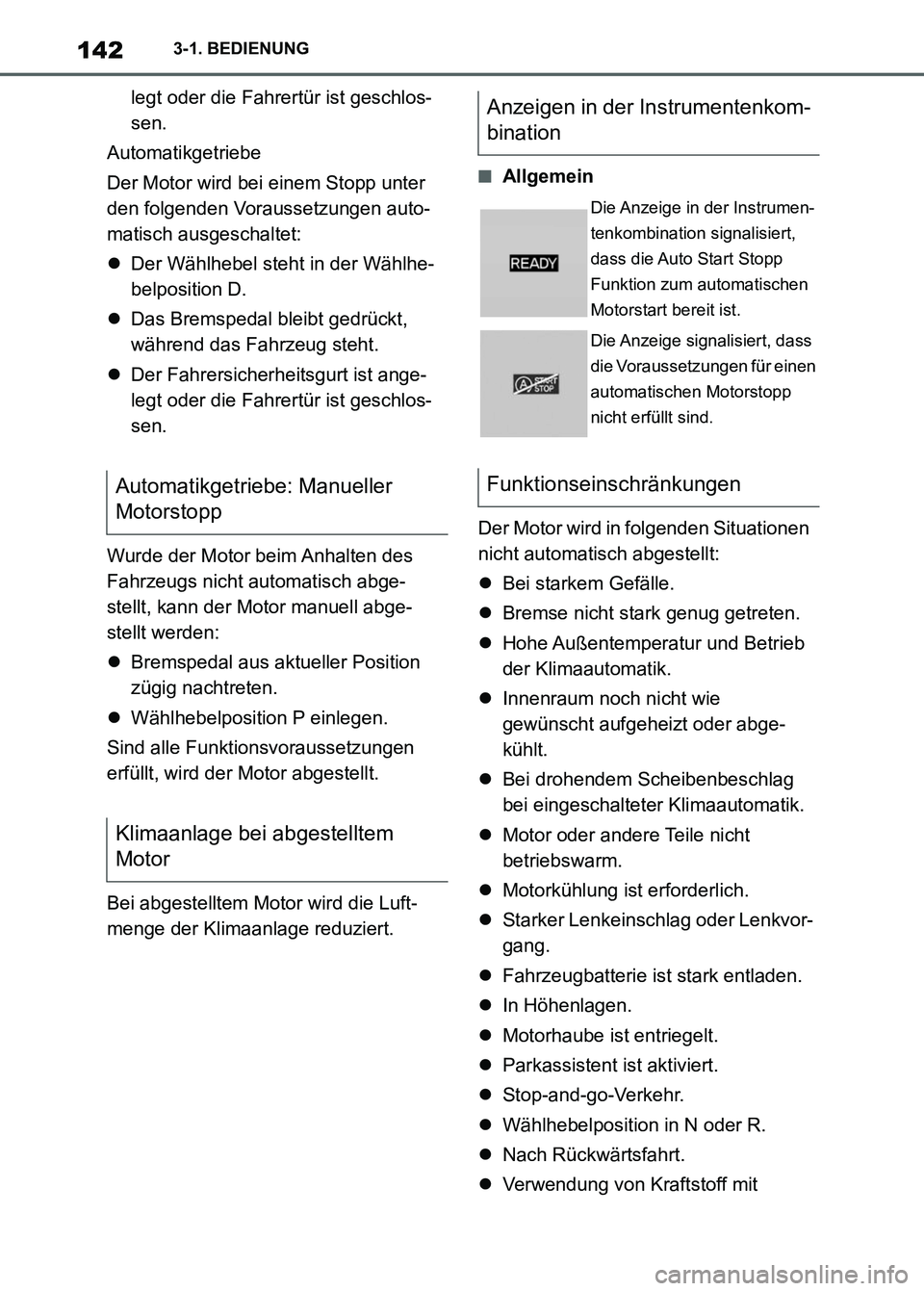

1423-1. BEDIENUNG
legt oder die Fahrertür ist geschlos-
sen.
Automatikgetriebe
Der Motor wird bei einem Stopp unter
den folgenden Voraussetzungen auto-
matisch ausgeschaltet:
Der Wählhebel steht in der Wählhe-
belposition D.
Das Bremspedal bleibt gedrückt,
während das Fahrzeug steht.
Der Fahrersicherheitsgurt ist ange-
legt oder die Fahrertür ist geschlos-
sen.
Wurde der Motor beim Anhalten des
Fahrzeugs nicht automatisch abge-
stellt, kann der Motor manuell abge-
stellt werden:
Bremspedal aus aktueller Position
zügig nachtreten.
Wählhebelposition P einlegen.
Sind alle Funktionsvoraussetzungen
erfüllt, wird der Motor abgestellt.
Bei abgestelltem Motor wird die Luft-
menge der Klimaanlage reduziert.
■Allgemein
Der Motor wird in folgenden Situationen
nicht automatisch abgestellt:
Bei starkem Gefälle.
Bremse nicht stark genug getreten.
Hohe Außentemperatur und Betrieb
der Klimaautomatik.
Innenraum noch nicht wie
gewünscht aufgeheizt oder abge-
kühlt.
Bei drohendem Scheibenbeschlag
bei eingeschalteter Klimaautomatik.
Motor oder andere Teile nicht
betriebswarm.
Motorkühlung ist erforderlich.
Starker Lenkeinschlag oder Lenkvor-
gang.
Fahrzeugbatterie ist stark entladen.
In Höhenlagen.
Motorhaube ist entriegelt.
Parkassistent ist aktiviert.
Stop-and-go-Verkehr.
Wählhebelposition in N oder R.
Nach Rückwärtsfahrt.
Verwendung von Kraftstoff mit
Automatikgetriebe: Manueller
Motorstopp
Klimaanlage bei abgestelltem
Motor
Anzeigen in der Instrumentenkom-
bination
Die Anzeige in der Instrumen-
tenkombination signalisiert,
dass die Auto Start Stopp
Funktion zum automatischen
Motorstart bereit ist.
Die Anzeige signalisiert, dass
die Voraussetzungen für einen
automatischen Motorstopp
nicht erfüllt sind.
Funktionseinschränkungen
Supra_OM_German_OM9A433M_1_2211.book 142 ページ ２０２２年８月３０日　火曜日　午後１時５６分
