2023 PEUGEOT 508 Manuale duso (in Italian)

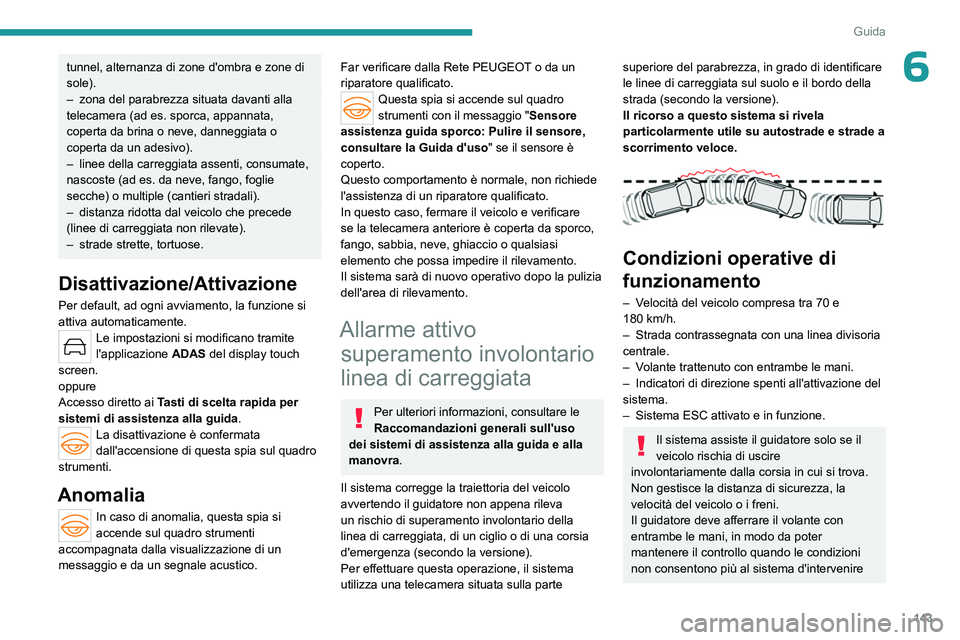

143
Guida
6tunnel, alternanza di zone d'ombra e zone di
sole).
–
zona del parabrezza situata davanti alla
telecamera (ad es. sporca, appannata,
coperta da brina o neve, danneggiata o
coperta da un adesivo).
–


linee della carreggiata assenti, consumate,
nascoste (ad es. da neve, fango, foglie
secche) o multiple (cantieri stradali).
–


distanza ridotta dal veicolo che precede
(linee di carreggiata non rilevate).
–


strade strette, tortuose.
Disattivazione/Attivazione
Per default, ad ogni avviamento, la funzione si
attiva automaticamente.
Le impostazioni si modificano tramite
l'applicazione ADAS del display touch
screen.
oppure
Accesso diretto ai Tasti di scelta rapida per
sistemi di assistenza alla guida .
La disattivazione è confermata
dall'accensione di questa spia sul quadro
strumenti.
Anomalia
In caso di anomalia, questa spia si
accende sul quadro strumenti
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Questa spia si accende sul quadro
strumenti con il messaggio " Sensore
assistenza guida sporco: Pulire il sensore,
consultare la Guida d'uso " se il sensore è
coperto.
Questo comportamento è normale, non richiede
l'assistenza di un riparatore qualificato.
In questo caso, fermare il veicolo e verificare
se la telecamera anteriore è coperta da sporco,
fango, sabbia, neve, ghiaccio o qualsiasi
elemento che possa impedire il rilevamento.
Il sistema sarà di nuovo operativo dopo la pulizia
dell'area di rilevamento.
Allarme attivo superamento involontario
linea di carreggiata
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Il sistema corregge la traiettoria del veicolo
avvertendo il guidatore non appena rileva
un rischio di superamento involontario della
linea di carreggiata, di un ciglio o di una corsia
d'emergenza (secondo la versione).
Per effettuare questa operazione, il sistema
utilizza una telecamera situata sulla parte
superiore del parabrezza, in grado di identificare
le linee di carreggiata sul suolo e il bordo della
strada (secondo la versione).
Il ricorso a questo sistema si rivela
particolarmente utile su autostrade e strade a
scorrimento veloce.


Condizioni operative di
funzionamento
– Velocità del veicolo compresa tra 70 e
180 km/h.
–

Strada contrassegnata con una linea divisoria
centrale.
–


V
olante trattenuto con entrambe le mani.
–

Indicatori di direzione spenti all'attivazione del
sistema.
–


Sistema ESC attivato e in funzione.
Il sistema assiste il guidatore solo se il
veicolo rischia di uscire
involontariamente dalla corsia in cui si trova.
Non gestisce la distanza di sicurezza, la
velocità del veicolo o i freni.
Il guidatore deve afferrare il volante con
entrambe le mani, in modo da poter
mantenere il controllo quando le condizioni
non consentono più al sistema d'intervenire

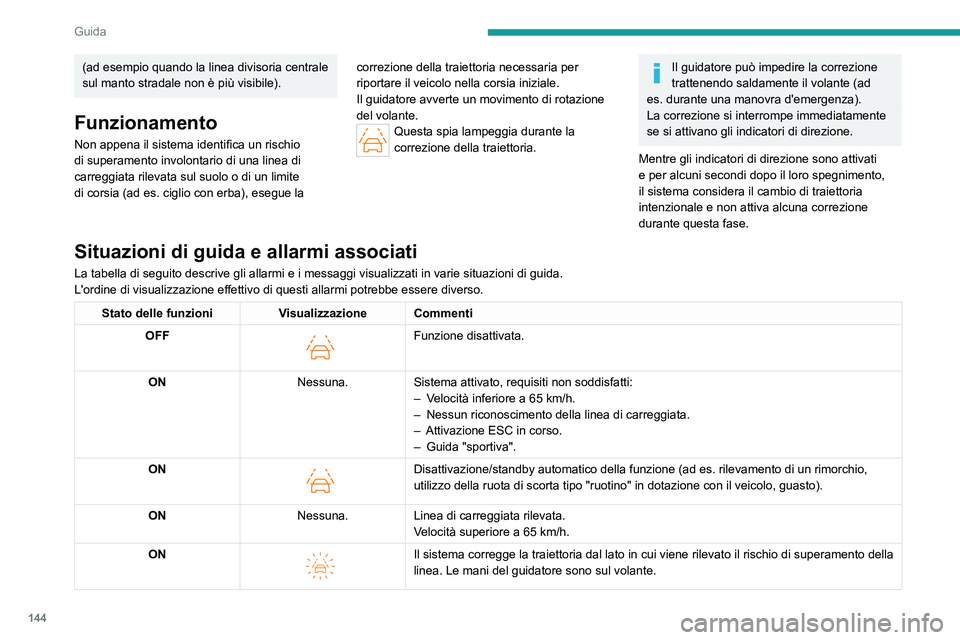

144
Guida
(ad esempio quando la linea divisoria centrale
sul manto stradale non è più visibile).
Funzionamento
Non appena il sistema identifica un rischio
di superamento involontario di una linea di
carreggiata rilevata sul suolo o di un limite
di corsia (ad es. ciglio con erba), esegue la correzione della traiettoria necessaria per
riportare il veicolo nella corsia iniziale.
Il guidatore avverte un movimento di rotazione
del volante.Questa spia lampeggia durante la
correzione della traiettoria.
Il guidatore può impedire la correzione
trattenendo saldamente il volante (ad
es.

durante una manovra d'emergenza).
La correzione si interrompe immediatamente
se si attivano gli indicatori di direzione.
Mentre gli indicatori di direzione sono attivati
e per alcuni secondi dopo il loro spegnimento,
il sistema considera il cambio di traiettoria
intenzionale e non attiva alcuna correzione
durante questa fase.
Situazioni di guida e allarmi associati
La tabella di seguito descrive gli allarmi e i messaggi visualizzati in \
varie situazioni di guida.
L'ordine di visualizzazione effettivo di questi allarmi potrebbe essere diverso.
Stato delle funzioni Visualizzazione Commenti
OFF

Funzione disattivata.
ON Nessuna.Sistema attivato, requisiti non soddisfatti:
–

V
elocità inferiore a 65 km/h.
–

Nessun riconoscimento della linea di carreggiata.
–


Attivazione ESC in corso.
–


Guida "sportiva".
ON

Disattivazione/standby automatico della funzione (ad es. rilevamento di\
un rimorchio,
utilizzo della ruota di scorta tipo "ruotino" in dotazione con il veicol\
o, guasto).
ON Nessuna.Linea di carreggiata rilevata.
Velocità superiore a 65
km/h.
ON


Il sistema corregge la traiettoria dal lato in cui viene rilevato il ris\
chio di superamento della
linea. Le mani del guidatore sono sul volante.

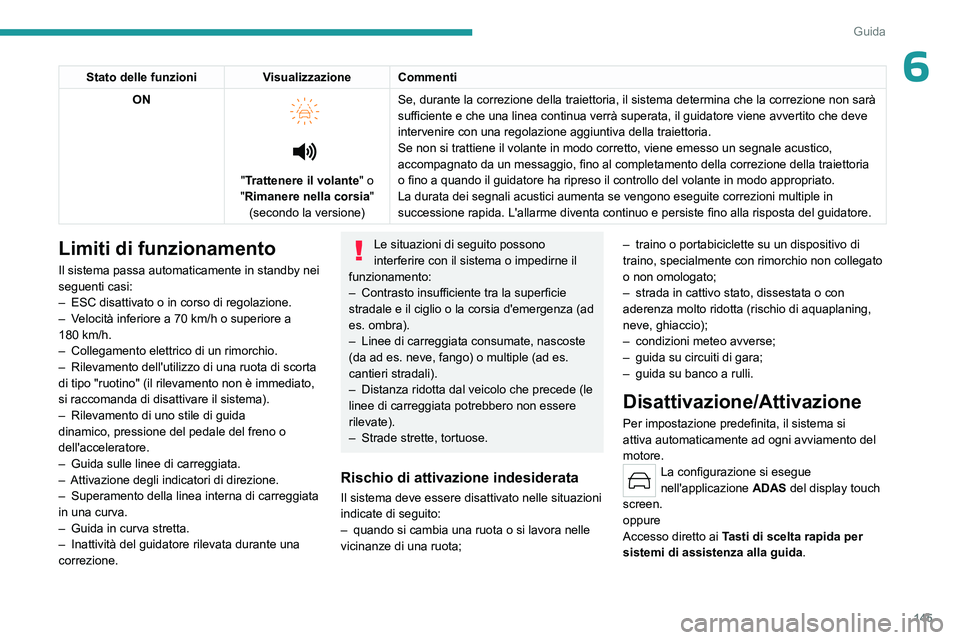

145
Guida
6Stato delle funzioniVisualizzazione Commenti
ON



"Trattenere il volante" o
"Rimanere nella corsia" (secondo la versione) Se, durante la correzione della traiettoria, il sistema determina che la\
correzione non sarà
sufficiente e che una linea continua verrà superata, il guidatore viene avvertito che deve
intervenire con una regolazione aggiuntiva della traiettoria.
Se non si trattiene il volante in modo corretto, viene emesso un segnale\
acustico,
accompagnato da un messaggio, fino al completamento della correzione della traiettoria
o fino a quando il guidatore ha ripreso il controllo del volante in modo appropriato.
La durata dei segnali acustici aumenta se vengono eseguite correzioni mu\
ltiple in
successione rapida. L'allarme diventa continuo e persiste fino alla risposta del guidatore.
Limiti di funzionamento
Il sistema passa automaticamente in standby nei
seguenti casi:
–

ESC disattivato o in corso di regolazione.
–


V
elocità inferiore a 70 km/h o superiore a
180
km/h.
–

Collegamento elettrico di un rimorchio.
–


Rilevamento dell'utilizzo di una ruota di scorta
di tipo "ruotino" (il rilevamento non è immediato,
si raccomanda di disattivare il sistema).
–


Rilevamento di uno stile di guida
dinamico, pressione del pedale del freno o
dell'acceleratore.
–


Guida sulle linee di carreggiata.
–


Attivazione degli indicatori di direzione.
–


Superamento della linea interna di carreggiata
in una curva.
–


Guida in curva stretta.
–


Inattività del guidatore rilevata durante una
correzione.
Le situazioni di seguito possono
interferire con il sistema o impedirne il
funzionamento:
–

Contrasto insufficiente tra la superficie
stradale e il ciglio o la corsia d'emergenza (ad
es. ombra).
–


Linee di carreggiata consumate, nascoste
(da ad es. neve, fango) o multiple (ad es.
cantieri stradali).
–


Distanza ridotta dal veicolo che precede (le
linee di carreggiata potrebbero non essere
rilevate).
–


Strade strette, tortuose.
Rischio di attivazione indesiderata
Il sistema deve essere disattivato nelle situazioni
indicate di seguito:
–
quando si cambia una ruota o si lavora nelle
vicinanze di una ruota; –


traino o portabiciclette su un dispositivo di
traino, specialmente con rimorchio non collegato
o non omologato;
–

strada in cattivo stato, dissestata o con
aderenza molto ridotta (rischio di aquaplaning,
neve, ghiaccio);
–

condizioni meteo avverse;
–

guida su circuiti di gara;
–

guida su banco a rulli.
Disattivazione/Attivazione
Per impostazione predefinita, il sistema si
attiva automaticamente ad ogni avviamento del
motore.
La configurazione si esegue
nell'applicazione
ADAS del display touch
screen.
oppure
Accesso diretto ai Tasti di scelta rapida per
sistemi di assistenza alla guida .

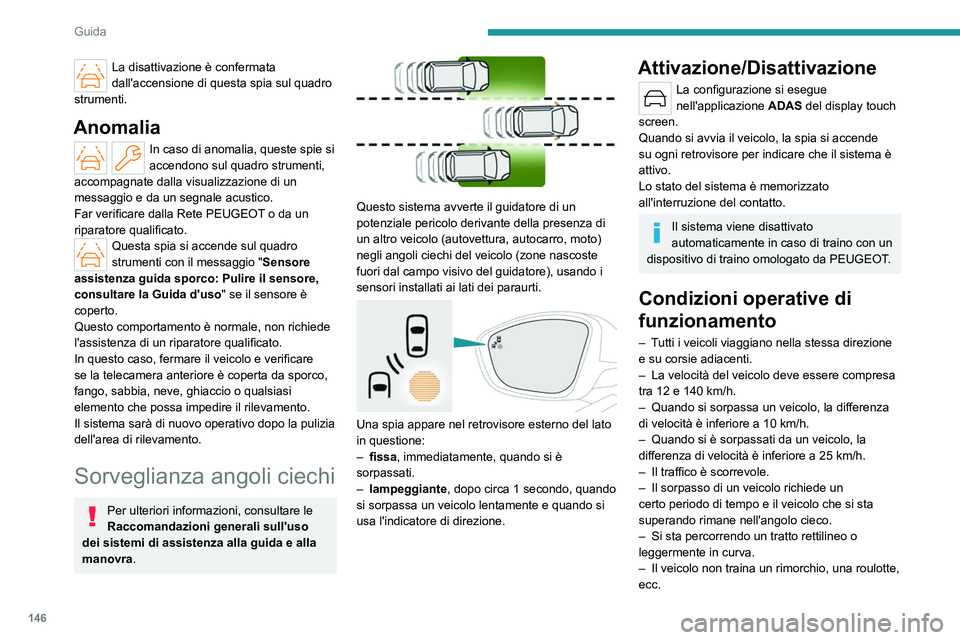

146
Guida
La disattivazione è confermata
dall'accensione di questa spia sul quadro
strumenti.
Anomalia
In caso di anomalia, queste spie si
accendono sul quadro strumenti,
accompagnate dalla visualizzazione di un
messaggio e da un segnale acustico.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Questa spia si accende sul quadro
strumenti con il messaggio " Sensore
assistenza guida sporco: Pulire il sensore,
consultare la Guida d'uso " se il sensore è
coperto.
Questo comportamento è normale, non richiede
l'assistenza di un riparatore qualificato.
In questo caso, fermare il veicolo e verificare
se la telecamera anteriore è coperta da sporco,
fango, sabbia, neve, ghiaccio o qualsiasi
elemento che possa impedire il rilevamento.
Il sistema sarà di nuovo operativo dopo la pulizia
dell'area di rilevamento.
Sorveglianza angoli ciechi
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.


Questo sistema avverte il guidatore di un
potenziale pericolo derivante della presenza di
un altro veicolo (autovettura, autocarro, moto)
negli angoli ciechi del veicolo (zone nascoste
fuori dal campo visivo del guidatore), usando i
sensori installati ai lati dei paraurti.


Una spia appare nel retrovisore esterno del lato
in questione:
–

fissa
, immediatamente, quando si è
sorpassati.
–

lampeggiante
, dopo circa 1 secondo, quando
si sorpassa un veicolo lentamente e quando si
usa l'indicatore di direzione.
Attivazione/Disattivazione
La configurazione si esegue
nell'applicazione ADAS del display touch
screen.
Quando si avvia il veicolo, la spia si accende
su ogni retrovisore per indicare che il sistema è
attivo.
Lo stato del sistema è memorizzato
all'interruzione del contatto.
Il sistema viene disattivato
automaticamente in caso di traino con un
dispositivo di traino omologato da PEUGEOT.
Condizioni operative di
funzionamento
– Tutti i veicoli viaggiano nella stessa direzione
e su corsie adiacenti.
–

La velocità del veicolo deve essere compresa
tra 12 e 140

km/h.
–

Quando si sorpassa un veicolo, la differenza
di velocità è inferiore a 10

km/h.
–

Quando si è sorpassati da un veicolo, la
differenza di velocità è inferiore a 25

km/h.
–

Il traffico è scorrevole.
–


Il sorpasso di un veicolo richiede un
certo periodo di tempo e il veicolo che si sta
superando rimane nell'angolo cieco.
–


Si sta percorrendo un tratto rettilineo o
leggermente in curva.
–


Il veicolo non traina un rimorchio, una roulotte,
ecc.

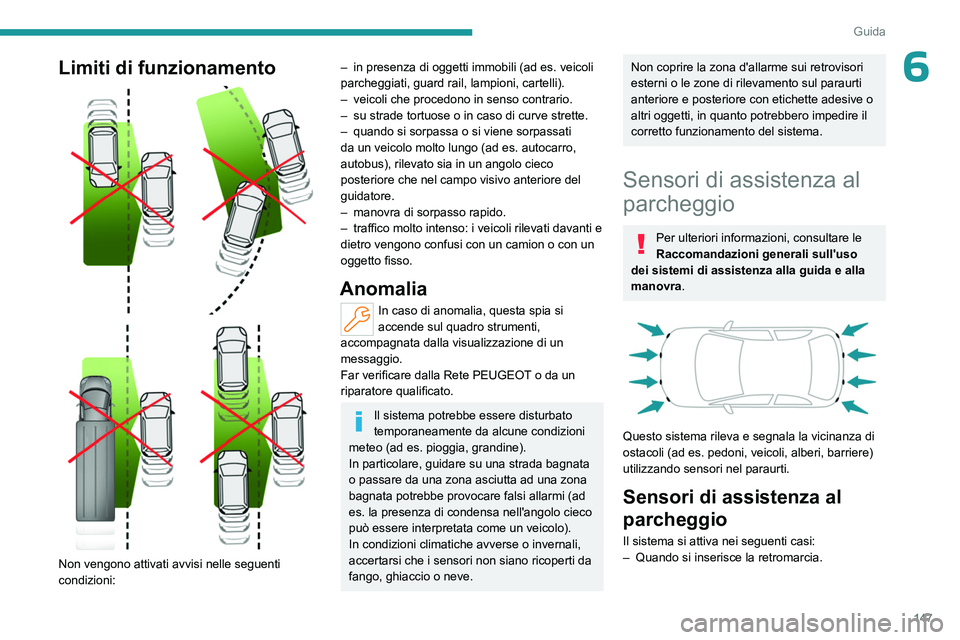

147
Guida
6Limiti di funzionamento



Non vengono attivati avvisi nelle seguenti
condizioni:
– in presenza di oggetti immobili (ad es. veicoli
parcheggiati, guard rail, lampioni, cartelli).
–

veicoli che procedono in senso contrario.
–


su strade tortuose o in caso di curve strette.
–


quando si sorpassa o si viene sorpassati
da un veicolo molto lungo (ad es.

autocarro,
autobus), rilevato sia in un angolo cieco
posteriore che nel campo visivo anteriore del
guidatore.
–

manovra di sorpasso rapido.
–


traffico molto intenso: i veicoli rilevati davanti e
dietro vengono confusi con un camion o con un
oggetto fisso.
Anomalia
In caso di anomalia, questa spia si
accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Il sistema potrebbe essere disturbato
temporaneamente da alcune condizioni
meteo (ad es.
pioggia, grandine).
In particolare, guidare su una strada bagnata
o passare da una zona asciutta ad una zona
bagnata potrebbe provocare falsi allarmi (ad
es. la presenza di condensa nell'angolo cieco
può essere interpretata come un veicolo).
In condizioni climatiche avverse o invernali,
accertarsi che i sensori non siano ricoperti da
fango, ghiaccio o neve.
Non coprire la zona d'allarme sui retrovisori
esterni o le zone di rilevamento sul paraurti
anteriore e posteriore con etichette adesive o
altri oggetti, in quanto potrebbero impedire il
corretto funzionamento del sistema.
Sensori di assistenza al
parcheggio
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.


Questo sistema rileva e segnala la vicinanza di
ostacoli (ad es. pedoni, veicoli, alberi, barriere)
utilizzando sensori nel paraurti.
Sensori di assistenza al
parcheggio
Il sistema si attiva nei seguenti casi:
– Quando si inserisce la retromarcia.

148
Guida

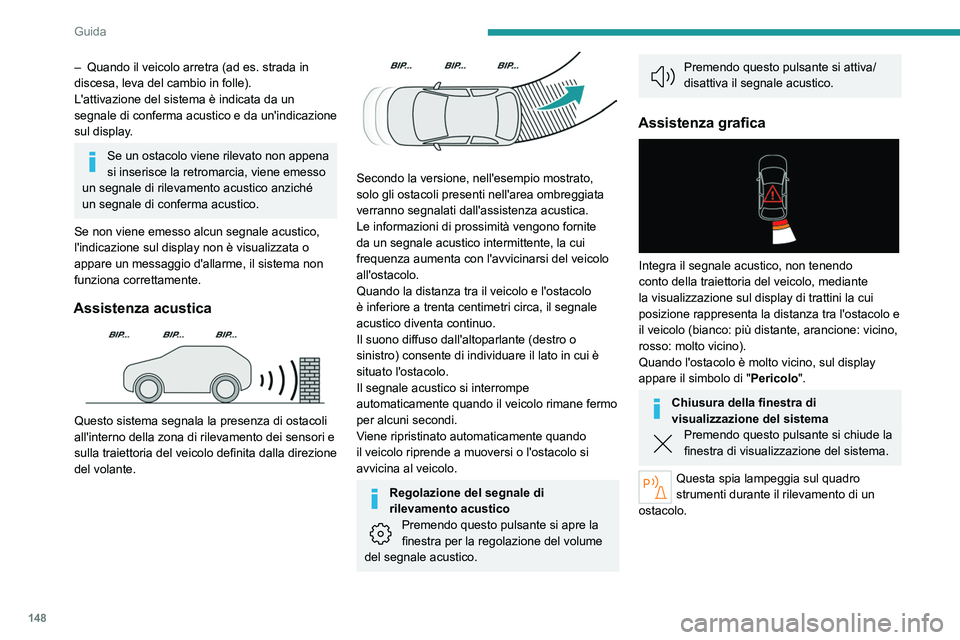

– Quando il veicolo arretra (ad es. strada in
discesa, leva del cambio in folle).
L'attivazione del sistema è indicata da un
segnale di conferma acustico e da un'indicazione
sul display.
Se un ostacolo viene rilevato non appena
si inserisce la retromarcia, viene emesso
un segnale di rilevamento acustico anziché
un segnale di conferma acustico.
Se non viene emesso alcun segnale acustico,
l'indicazione sul display non è visualizzata o
appare un messaggio d'allarme, il sistema non
funziona correttamente.
Assistenza acustica

Questo sistema segnala la presenza di ostacoli
all'interno della zona di rilevamento dei sensori e
sulla traiettoria del veicolo definita dalla direzione
del volante.


Secondo la versione, nell'esempio mostrato,
solo gli ostacoli presenti nell'area ombreggiata
verranno segnalati dall'assistenza acustica.
Le informazioni di prossimità vengono fornite
da un segnale acustico intermittente, la cui
frequenza aumenta con l'avvicinarsi del veicolo
all'ostacolo.
Quando la distanza tra il veicolo e l'ostacolo
è inferiore a trenta centimetri circa, il segnale
acustico diventa continuo.
Il suono diffuso dall'altoparlante (destro o
sinistro) consente di individuare il lato in cui è
situato l'ostacolo.
Il segnale acustico si interrompe
automaticamente quando il veicolo rimane fermo
per alcuni secondi.
Viene ripristinato automaticamente quando
il veicolo riprende a muoversi o l'ostacolo si
avvicina al veicolo.
Regolazione del segnale di
rilevamento acustico
Premendo questo pulsante si apre la
finestra per la regolazione del volume
del segnale acustico.
Premendo questo pulsante si attiva/
disattiva il segnale acustico.
Assistenza grafica

Integra il segnale acustico, non tenendo
conto della traiettoria del veicolo, mediante
la visualizzazione sul display di trattini la cui
posizione rappresenta la distanza tra l'ostacolo e
il veicolo (bianco: più distante, arancione: vicino,
rosso: molto vicino).
Quando l'ostacolo è molto vicino, sul display
appare il simbolo di " Pericolo".
Chiusura della finestra di
visualizzazione del sistema
Premendo questo pulsante si chiude la
finestra di visualizzazione del sistema.
Questa spia lampeggia sul quadro
strumenti durante il rilevamento di un
ostacolo.

149
Guida

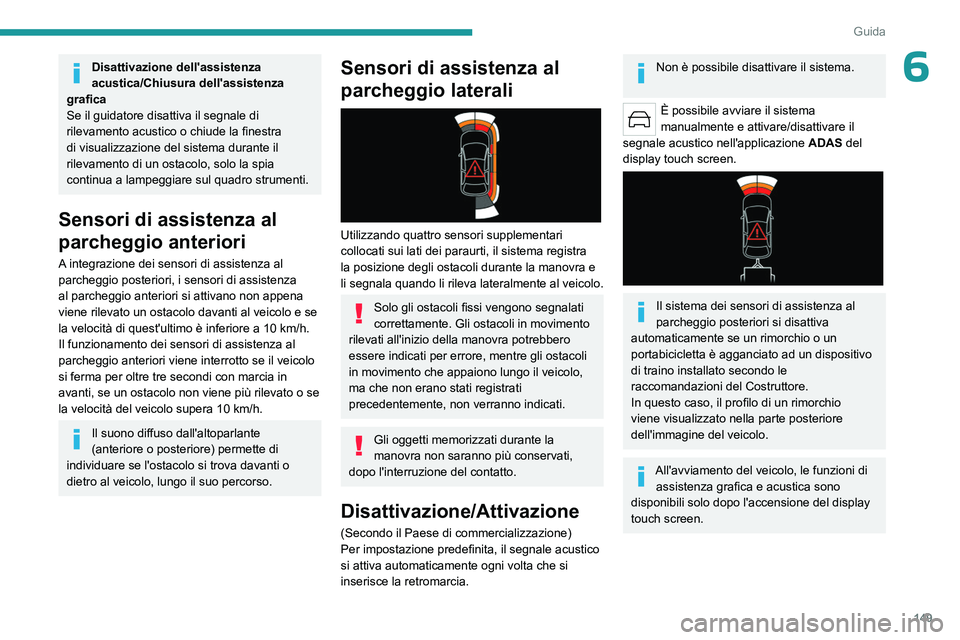

6Disattivazione dell'assistenza
acustica/Chiusura dell'assistenza
grafica
Se il guidatore disattiva il segnale di
rilevamento acustico o chiude la finestra
di visualizzazione del sistema durante il
rilevamento di un ostacolo, solo la spia
continua a lampeggiare sul quadro strumenti.
Sensori di assistenza al
parcheggio anteriori
A integrazione dei sensori di assistenza al
parcheggio posteriori, i sensori di assistenza
al parcheggio anteriori si attivano non appena
viene rilevato un ostacolo davanti al veicolo e se
la velocità di quest'ultimo è inferiore a 10
km/h.
Il funzionamento dei sensori di assistenza al
parcheggio anteriori viene interrotto se il veicolo
si ferma per oltre tre secondi con marcia in
avanti, se un ostacolo non viene più rilevato o se
la velocità del veicolo supera 10
km/h.
Il suono diffuso dall'altoparlante
(anteriore o posteriore) permette di
individuare se l'ostacolo si trova davanti o
dietro al veicolo, lungo il suo percorso.
Sensori di assistenza al
parcheggio laterali


Utilizzando quattro sensori supplementari
collocati sui lati dei paraurti, il sistema registra
la posizione degli ostacoli durante la manovra e
li segnala quando li rileva lateralmente al veicolo.
Solo gli ostacoli fissi vengono segnalati
correttamente. Gli ostacoli in movimento
rilevati all'inizio della manovra potrebbero
essere indicati per errore, mentre gli ostacoli
in movimento che appaiono lungo il veicolo,
ma che non erano stati registrati
precedentemente, non verranno indicati.
Gli oggetti memorizzati durante la
manovra non saranno più conservati,
dopo l'interruzione del contatto.
Disattivazione/Attivazione
(Secondo il Paese di commercializzazione)
Per impostazione predefinita, il segnale acustico
si attiva automaticamente ogni volta che si
inserisce la retromarcia.
Non è possibile disattivare il sistema.
È possibile avviare il sistema
manualmente e attivare/disattivare il
segnale acustico nell'applicazione ADAS del
display touch screen.


Il sistema dei sensori di assistenza al
parcheggio posteriori si disattiva
automaticamente se un rimorchio o un
portabicicletta è agganciato ad un dispositivo
di traino installato secondo le
raccomandazioni del Costruttore.
In questo caso, il profilo di un rimorchio
viene visualizzato nella parte posteriore
dell'immagine del veicolo.
All'avviamento del veicolo, le funzioni di assistenza grafica e acustica sono
disponibili solo dopo l'accensione del display
touch screen.

150
Guida
Limiti di funzionamento
Un carico eccessivo del bagagliaio può inclinare
il veicolo e comportare una misurazione non
corretta delle distanze.
In caso di malfunzionamento del cambio, il
sistema si disattiva quando si inserisce la
retromarcia.
Anomalia
In caso di anomalia, questa spia si
accende sul quadro strumenti
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico (bip breve).
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Questa spia si accende sul quadro
strumenti con il messaggio " Sensore
assistenza parcheggio ostacolato: Pulire il
sensore, vedere Manuale d'uso" se il sensore
è coperto.
Questo comportamento è normale, non richiede
l'assistenza di un riparatore qualificato.
In tal caso, fermare il veicolo e verificare se i
sensori anteriori e/o posteriori sono coperti da
sporco, fango, sabbia, neve, ghiaccio o qualsiasi
elemento che possa impedire il rilevamento.
Il sistema sarà di nuovo operativo dopo la pulizia
dell'area di rilevamento.
Visiopark 1
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
A motore avviato, quando si inserisce la
retromarcia, questo sistema visualizza la zona
attorno al veicolo
sul display touch screen,
utilizzando una telecamera situata sul lato
posteriore del veicolo.




Il display è diviso in 3 parti con un menu laterale,
una vista contestuale e una vista dall'alto del
veicolo nell'ambiente circostante.
I sensori di assistenza al parcheggio completano
le informazioni della vista dall'alto del veicolo.
Sono disponibili diverse viste contestuali:
–
V
ista zoom automatica.
–

V
ista standard.
–

V
ista panoramica. Secondo il contesto, il sistema sceglie la
vista migliore (standard o con ingrandimento
automatico).
È possibile cambiare tipo di vista in qualunque
momento durante la manovra.
Lo stato del sistema non viene memorizzato
all'interruzione del contatto.
Principio di funzionamento

Utilizzando la telecamera, l'ambiente attorno al
veicolo viene registrato durante le manovre a
bassa velocità.
Mentre il veicolo procede, viene creata in tempo
reale (sul lato del display) un'immagine dall'alto
del veicolo nell'ambiente circostante.
Questa vista semplifica l'allineamento del veicolo
durante le manovre di parcheggio e consente
di notare gli oggetti nelle vicinanze. Viene
cancellata automaticamente se il veicolo rimane
fermo troppo a lungo.
Regolazioni
Nel menu laterale:
