2023 PEUGEOT 508 Manuale duso (in Italian)

63
Ergonomia e confort

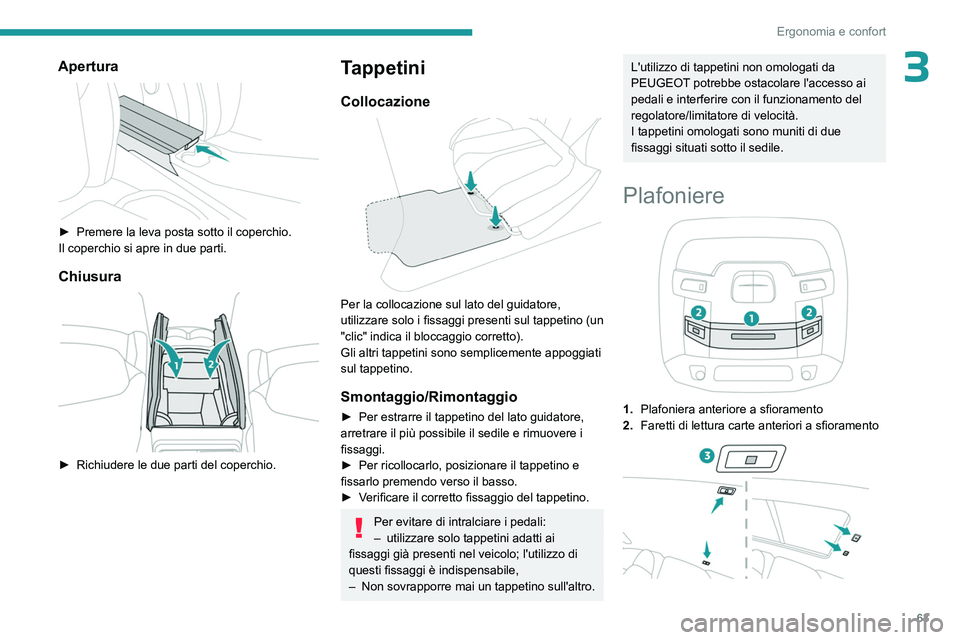

3Apertura

► Premere la leva posta sotto il coperchio.
Il coperchio si apre in due parti.
Chiusura

► Richiudere le due parti del coperchio.
Tappetini
Collocazione

Per la collocazione sul lato del guidatore,
utilizzare solo i fissaggi presenti sul tappetino (un
"clic" indica il bloccaggio corretto).
Gli altri tappetini sono semplicemente appoggiati
sul tappetino.
Smontaggio/Rimontaggio
► Per estrarre il tappetino del lato guidatore,
arretrare il più possibile il sedile e rimuovere i
fissaggi.
►

Per ricollocarlo, posizionare il tappetino e
fissarlo premendo verso il basso.
►


V
erificare il corretto fissaggio del tappetino.
Per evitare di intralciare i pedali:
– utilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo; l'utilizzo di
questi fissaggi è indispensabile,
–

Non sovrapporre mai un tappetino sull'altro.
L'utilizzo di tappetini non omologati da
PEUGEOT potrebbe ostacolare l'accesso ai
pedali e interferire con il funzionamento del
regolatore/limitatore di velocità.
I tappetini omologati sono muniti di due
fissaggi situati sotto il sedile.
Plafoniere
1. Plafoniera anteriore a sfioramento
2. Faretti di lettura carte anteriori a sfioramento

64
Ergonomia e confort

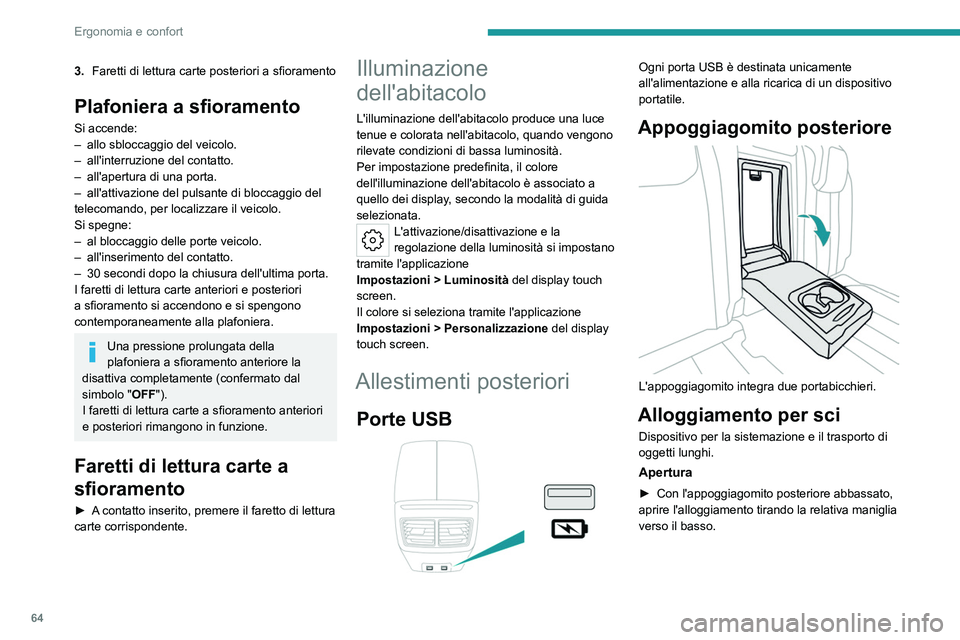

3.Faretti di lettura carte posteriori a sfioramento
Plafoniera a sfioramento
Si accende:
–
allo sbloccaggio del veicolo.
–

all'interruzione del contatto.
–


all'apertura di una porta.
–


all'attivazione del pulsante di bloccaggio del
telecomando, per localizzare il veicolo.
Si spegne:
–


al bloccaggio delle porte veicolo.
–


all'inserimento del contatto.
–


30 secondi dopo la chiusura dell'ultima porta.
I faretti di lettura carte anteriori e posteriori
a sfioramento si accendono e si spengono
contemporaneamente alla plafoniera.
Una pressione prolungata della
plafoniera a sfioramento anteriore la
disattiva completamente (confermato dal
simbolo " OFF").
I faretti di lettura carte a sfioramento anteriori
e posteriori rimangono in funzione.
Faretti di lettura carte a
sfioramento
► A contatto inserito, premere il faretto di lettura
carte corrispondente.
Illuminazione
dell'abitacolo
L'illuminazione dell'abitacolo produce una luce
tenue e colorata nell'abitacolo, quando vengono
rilevate condizioni di bassa luminosità.
Per impostazione predefinita, il colore
dell'illuminazione dell'abitacolo è associato a
quello dei display, secondo la modalità di guida
selezionata.
L'attivazione/disattivazione e la
regolazione della luminosità si impostano
tramite l'applicazione
Impostazioni
> Luminosità del display touch
screen.
Il colore si seleziona tramite l'applicazione
Impostazioni
> Personalizzazione del display
touch screen.
Allestimenti posteriori
Porte USB

Ogni porta USB è destinata unicamente
all'alimentazione e alla ricarica di un dispositivo
portatile.
Appoggiagomito posteriore

L'appoggiagomito integra due portabicchieri.
Alloggiamento per sci
Dispositivo per la sistemazione e il trasporto di
oggetti lunghi.
Apertura
► Con l'appoggiagomito posteriore abbassato,
aprire l'alloggiamento tirando la relativa maniglia
verso il basso.

65
Ergonomia e confort
3

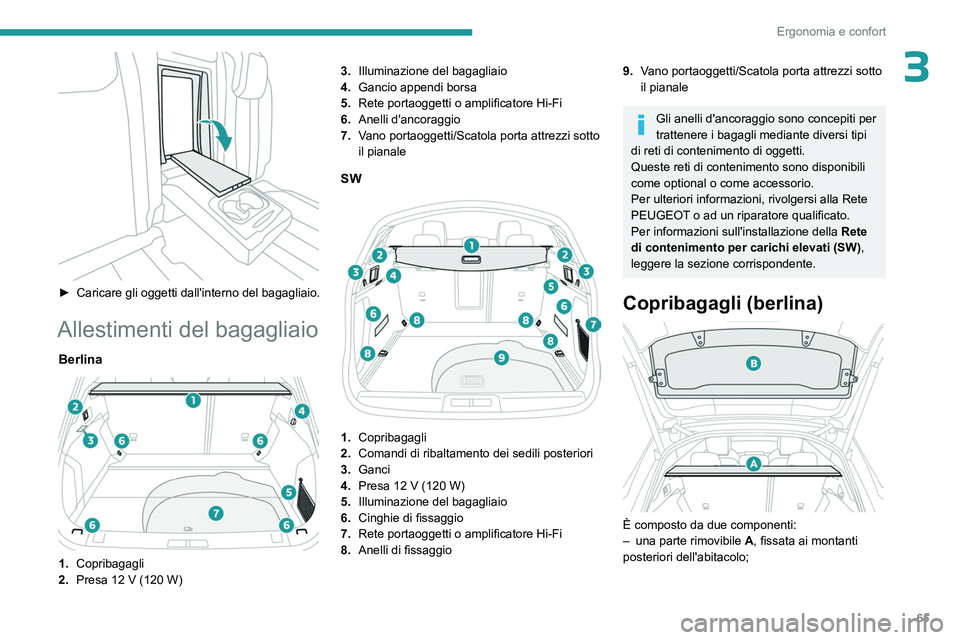

► Caricare gli oggetti dall'interno del bagagliaio.
Allestimenti del bagagliaio
Berlina

1.Copribagagli
2. Presa 12
V (120 W) 3.
Illuminazione del bagagliaio
4. Gancio appendi borsa
5. Rete portaoggetti o amplificatore Hi-Fi
6. Anelli d'ancoraggio
7. Vano portaoggetti/Scatola porta attrezzi sotto
il pianale
SW

1.Copribagagli
2. Comandi di ribaltamento dei sedili posteriori
3. Ganci
4. Presa 12
V (120 W)
5. Illuminazione del bagagliaio
6. Cinghie di fissaggio
7. Rete portaoggetti o amplificatore Hi-Fi
8. Anelli di fissaggio
9.Vano portaoggetti/Scatola porta attrezzi sotto
il pianale
Gli anelli d'ancoraggio sono concepiti per
trattenere i bagagli mediante diversi tipi
di reti di contenimento di oggetti.
Queste reti di contenimento sono disponibili
come optional o come accessorio.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Per informazioni sull'installazione della

Rete
di contenimento per carichi elevati (SW) ,
leggere la sezione corrispondente.
Copribagagli (berlina)

È composto da due componenti:
– una parte rimovibile A
, fissata ai montanti
posteriori dell'abitacolo;

66
Ergonomia e confort
– una parte rimovibile B , fissata al telaio del
lunotto.


Per rimuovere la parte A:
► annotare la direzione di montaggio.
►

Sganciare i fissaggi posteriori 1

su ciascun
lato.
►

Sganciare i fissaggi anteriori 2

su ciascun
lato.
Questo ripiano può essere montato in una sola
direzione.
Per rimontare, procedere in ordine inverso.
Assicurarsi di installare correttamente il copribagagli (come mostrato di seguito).
Rischio di ostruzione alla chiusura del
bagagliaio!


Per rimuovere la parte B:
► sganciare i due fissaggi laterali 3
.
►

T
irare il copribagagli in avanti per estrarre i
due fissaggi posteriori 4 dal telaio.
Per rimontare, procedere in ordine inverso.
In caso di brusca decelerazione, gli
oggetti appoggiati sul copribagagli
possono diventare pericolosi.
Copribagagli (station
wagon)
Accesso

► Abbassando la maniglia, il copribagagli si
solleva automaticamente lungo i montanti del
bagagliaio.
Per riavvolgere

► Tirando la maniglia verso di sé, il copribagagli
si riavvolge automaticamente.
La parte mobile A può essere riposta contro gli
schienali dei sedili posteriori.

67
Ergonomia e confort

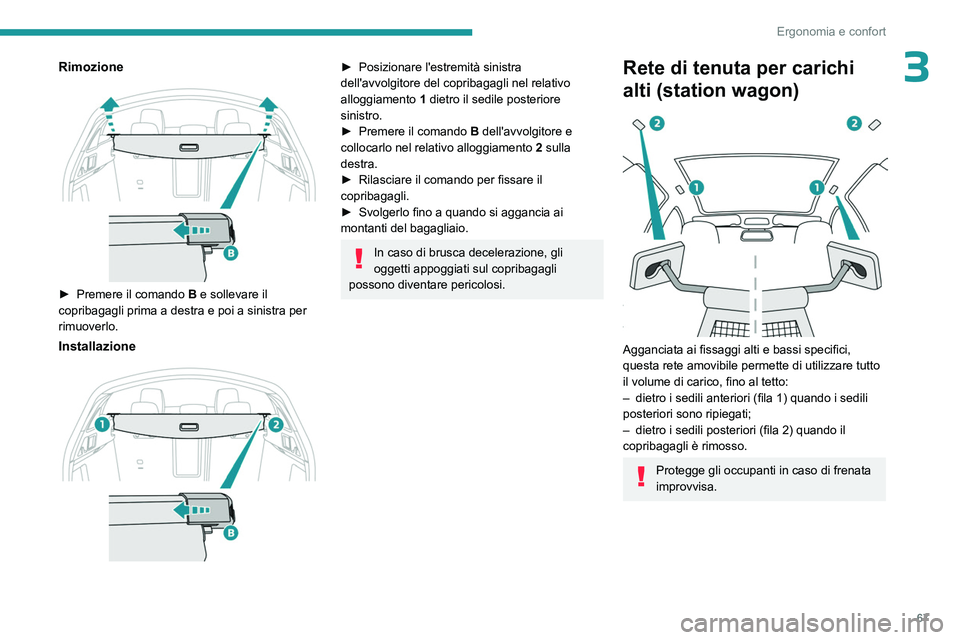

3Rimozione

► Premere il comando B e sollevare il
copribagagli prima a destra e poi a sinistra per
rimuoverlo.
Installazione

► Posizionare l'estremità sinistra
dell'avvolgitore del copribagagli nel relativo
alloggiamento 1
dietro il sedile posteriore
sinistro.
►

Premere il comando B

dell'avvolgitore e
collocarlo nel relativo alloggiamento 2 sulla
destra.
►

Rilasciare il comando per fissare il
copribagagli.
►


Svolgerlo fino a quando si aggancia ai
montanti del bagagliaio.
In caso di brusca decelerazione, gli
oggetti appoggiati sul copribagagli
possono diventare pericolosi.
Rete di tenuta per carichi
alti (station wagon)


Agganciata ai fissaggi alti e bassi specifici,
questa rete amovibile permette di utilizzare tutto
il volume di carico, fino al tetto:
–

dietro i sedili anteriori (fila 1) quando i sedili
posteriori sono ripiegati;
–


dietro i sedili posteriori (fila 2) quando il
copribagagli è rimosso.
Protegge gli occupanti in caso di frenata
improvvisa.

68
Ergonomia e confort
Fila 1

► Ripiegare i sedili posteriori.
► Rimuovere gli appoggiatesta posteriori.
►

Posizionare l'avvolgitore della rete al di
sopra delle due guide (situate sul retro dei sedili
posteriori ribaltati).
►


Far scorrere le due guide B

nelle scanalature
A e spingere l'avvolgitore da sinistra verso
destra per bloccarlo.
►

Srotolare la rete senza tenderla.
►


Posizionare una delle estremità della barra
metallica della rete nel fissaggio superiore 1


corrispondente.
►

Premere sulla barra metallica della rete e poi
tirarla per posizionare l'altra estremità nell'altro
fissaggio superiore 1

.
►

V
erificare che la rete sia agganciata e tesa
correttamente.
Non riposizionare mai i sedili posteriori
mentre l'avvolgitore della rete è collegato
agli schienali ribaltati.
Fila 2

► Avvolgere e poi rimuovere il copribagagli.
► Ripiegare i sedili posteriori.
►

Posizionare l'estremità sinistra
dell'avvolgitore della rete nel supporto laterale 3


raggiungendolo dal lato sinistro dell'abitacolo.
►

Posizionare l'estremità destra dell'avvolgitore
della rete nel supporto laterale 4

raggiungendolo
dal lato destro dell'abitacolo.
►

Premere su ciascun lato per bloccare
l'avvolgitore; gli indicatori rossi non devono
essere visibili.
►


Svolgere la rete dal bagagliaio.
► Posizionare una delle estremità della barra
metallica della rete nel fissaggio superiore 2

corrispondente.
►

Premere sulla barra metallica della rete e poi
tirarla per posizionare l'altra estremità nell'altro
fissaggio superiore 2

.
►

V
erificare che la rete sia agganciata e tesa
correttamente.
►

Sollevare e bloccare i sedili posteriori.
Presa accessori 12 V
► Per collegare un accessorio a 12 V (potenza
massima: 120 W), sollevare il tappo e collegare
l'adattatore adeguato.
►

Inserire il contatto.
Il collegamento di un dispositivo elettrico
non omologato da PEUGEOT, come un
caricatore USB, potrebbe provocare
malfunzionamenti degli impianti elettrici del
veicolo, ad esempio una cattiva ricezione
radio o disturbi della visualizzazione sui
display.

69
Ergonomia e confort

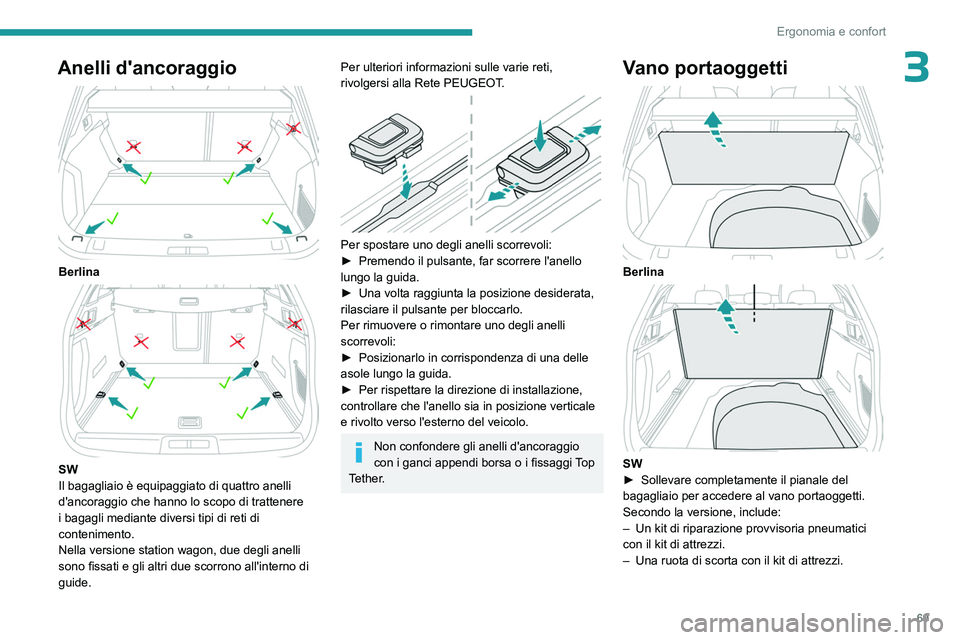

3Anelli d'ancoraggio

Berlina

SW
Il bagagliaio è equipaggiato di quattro anelli
d'ancoraggio che hanno lo scopo di trattenere
i bagagli mediante diversi tipi di reti di
contenimento.
Nella versione station wagon, due degli anelli
sono fissati e gli altri due scorrono all'interno di
guide.
Per ulteriori informazioni sulle varie reti,
rivolgersi alla Rete PEUGEOT.


Per spostare uno degli anelli scorrevoli:
► Premendo il pulsante, far scorrere l'anello
lungo la guida.
►

Una volta raggiunta la posizione desiderata,
rilasciare il pulsante per bloccarlo.
Per rimuovere o rimontare uno degli anelli
scorrevoli:
►


Posizionarlo in corrispondenza di una delle
asole lungo la guida.
►


Per rispettare la direzione di installazione,
controllare che l'anello sia in posizione verticale
e rivolto verso l'esterno del veicolo.
Non confondere gli anelli d'ancoraggio
con i ganci appendi borsa o i fissaggi Top
Tether.
Vano portaoggetti

Berlina

SW
► Sollevare completamente il pianale del
bagagliaio per accedere al vano portaoggetti.
Secondo la versione, include:
–

Un kit di riparazione provvisoria pneumatici
con il kit di attrezzi.
–


Una ruota di scorta con il kit di attrezzi.

70
Ergonomia e confort

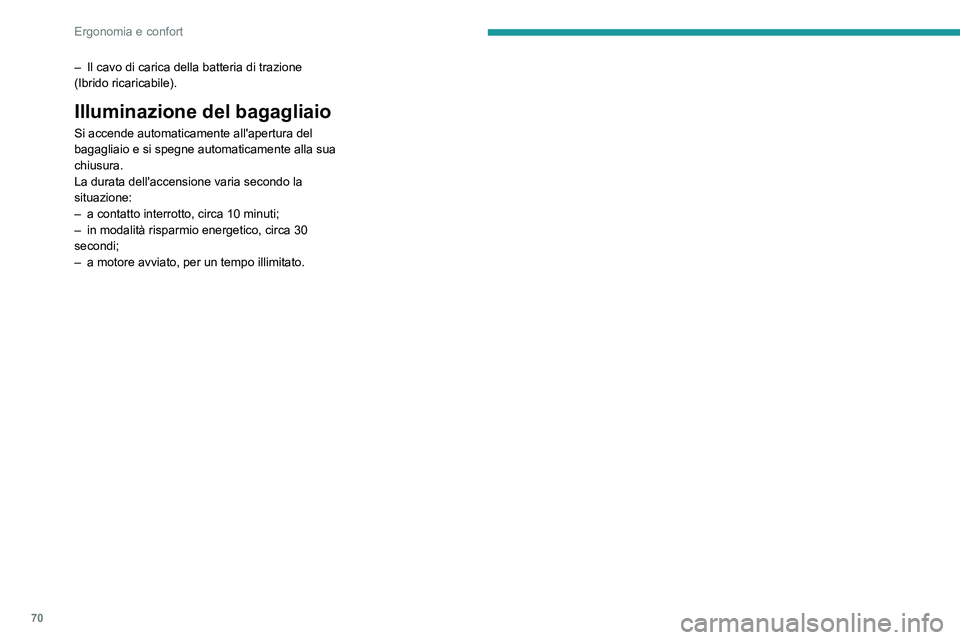

– Il cavo di carica della batteria di trazione
(Ibrido ricaricabile).
Illuminazione del bagagliaio
Si accende automaticamente all'apertura del
bagagliaio e si spegne automaticamente alla sua
chiusura.
La durata dell'accensione varia secondo la
situazione:
–

a contatto interrotto, circa 10 minuti;
–


in modalità risparmio energetico, circa 30
secondi;
–


a motore avviato, per un tempo illimitato.
