2023 PEUGEOT 508 Manuale duso (in Italian)

15
Strumenti del cruscotto
1automaticamente in caso di anomalia del
comando.
Eseguire la procedura (2).
Fissa, accompagnata dal
messaggio "Anomalia
freno di stazionamento ".
Il freno di stazionamento elettrico presenta
un'anomalia: le funzioni manuali e automatiche
potrebbero non funzionare.
A veicolo fermo, per immobilizzarlo:
►

T

irare il comando del freno di stazionamento
elettrico e tenerlo tirato per circa 7-15
secondi,
fino all'accensione della spia sul quadro
strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
►

Parcheggiare su un terreno in piano.
►


Selezionare la modalità

P
del cambio
automatico, poi bloccare una delle ruote con il
cuneo in dotazione.
Poi eseguire la procedura (2).
FrenataFissa.
È stata rilevata un'anomalia minore del
sistema frenante.
Guidare con prudenza.
Eseguire la procedura (3).
Allarme rischio collisione/Active Safety
Brake
Lampeggiante.
Il sistema si attiva e frena
temporaneamente il veicolo, per ridurre la
velocità di collisione con il veicolo che precede.
Per ulteriori informazioni, leggere la sezione
Guida .
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema è stato disattivato tramite il display
touch screen.
Fissa, accompagnata da un messaggio e
da un segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Fissa, accompagnata dalla
visualizzazione del messaggio " Sensore
assistenza guida sporco: Pulire il sensore,
consultare la Guida d'uso ".
Il sensore è coperto.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
Pulire la telecamera anteriore.
Fissa.
Il sistema presenta un'anomalia.
Se queste spie si accendono dopo lo
spegnimento e il riavviamento del motore,
eseguire la procedura (3).
Fissa.
Il sistema si disattiva
temporaneamente, perché è stata rilevata la
presenza del guidatore e/o del passeggero anteriore (secondo la versione), ma la cintura di
sicurezza corrispondente non è stata allacciata.
Sistema antibloccaggio delle ruote (ABS)Fissa.
Anomalia del sistema antibloccaggio delle
ruote.
Il veicolo conserva le capacità di frenata normali.
Guidare con cautela a velocità moderata, poi
eseguire la procedura (3).
Controllo dinamico della stabilità (CDS)/
Antipattinamento delle ruote (ASR)
Fissa.
Il sistema è disattivato.
Il sistema CDS/ASR si riattiva
automaticamente
all'avviamento del veicolo e a
velocità superiori a circa 50
km/h.
Può essere riattivato manualmente a velocità
inferiori a 50
km/h.
Lampeggiante.
La regolazione del sistema CDS/ASR
si attiva in caso di perdita di aderenza o di
deviazione dalla traiettoria.
Fissa.
Il sistema CDS/ASR non funziona
correttamente.
Eseguire la procedura (3).

16
Strumenti del cruscotto
Anomalia del sistema di frenata
d'emergenza (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il sistema di frenata d'emergenza non funziona
in modo ottimale.
Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
la procedura (3).
Partenza assistita in salitaFissa, accompagnata dal
messaggio " Anomalia del
sistema antiarretramento ".
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Riconoscimento dei cartelli stradaliFissa, accompagnata dalla
visualizzazione di un messaggio e da un
segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Fissa, accompagnata dalla
visualizzazione del messaggio " Sensore
assistenza guida sporco: Pulire il sensore,
consultare la Guida d'uso ".
Il sensore è coperto.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
Pulire la telecamera anteriore.
Allarme attivo superamento involontario
linea di carreggiata
Lampeggiante.
Si sta per superare una linea di
carreggiata tratteggiata senza attivare gli
indicatori di direzione.
Il sistema si attiva, poi corregge la traiettoria se
rileva un rischio di superamento involontario di
una linea o di un cordolo (secondo la versione).
Per ulteriori informazioni, leggere la sezione
Guida .
Fissa.
Il sistema è stato disattivato
automaticamente o messo in standby.
Fissa, accompagnata dalla
visualizzazione del messaggio " Sensore
assistenza guida sporco: Pulire il sensore,
consultare la Guida d'uso ".
Il sensore è coperto.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
Pulire la telecamera anteriore.
Fissa, accompagnata dalla
visualizzazione di un messaggio e
da un segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Mantenimento in corsiaFissa, accompagnata dalla spia
Service.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Allarme livello attenzione guidatore dalla
telecamera (Rilevamento stanchezza)
Fissa.
Il sistema è disattivato.
Fissa, accompagnata dalla
visualizzazione di un messaggio e da un
segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Fissa, accompagnata dalla
visualizzazione del messaggio " Sensore
assistenza guida sporco: Pulire il sensore,
consultare la Guida d'uso ".
Il sensore è coperto.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
Pulire la telecamera anteriore.
Cofano motore attivoFissa, accompagnata dalla
visualizzazione di un messaggio.
Il cofano motore attivo è stato azionato.
Non toccare il cofano motore.
Chiamare l'assistenza stradale o eseguire la
procedura (3) guidando ad una velocità non
superiore a 30
km/h.
AirbagFissa.
Uno degli airbag o dei
pretensionatori pirotecnici delle cinture di
sicurezza non funziona correttamente.
Eseguire la procedura (3).

17
Strumenti del cruscotto
1Airbag anteriore lato passeggero (ON)Fissa.
Attivazione airbag anteriore lato
passeggero.
Il comando è impostato in posizione
"ON".
In questo caso, non collocare un seggiolino
per bambini di tipo "spalle verso la strada"
sul sedile del passeggero anteriore. Rischio
di lesioni gravi!
Airbag anteriore lato passeggero (OFF)Fissa.
L'airbag anteriore lato passeggero è
disattivato.
Il comando è impostato in posizione " OFF".
È possibile installare un seggiolino per bambini
di tipo "spalle verso la strada", a meno che sia
presente un'anomalia degli airbag (spia degli
airbag accesa).
Allarme pneumatici sgonfiFissa.
La pressione di uno o più pneumatici è
insufficiente.
Controllare al più presto la pressione dei
pneumatici.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente. La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire la procedura (3).
Sensori di assistenza al parcheggioLampeggiante.
Il sistema rileva un ostacolo.
Fissa, accompagnata dalla
visualizzazione di un messaggio e da un
segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Fissa, accompagnata dalla
visualizzazione del messaggio " Sensore
assistenza parcheggio ostacolato: Pulire il
sensore, vedere Manuale d'uso ".
Il sensore è coperto.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
Pulire i sensori anteriori e/o posteriori.
Stop & StartFissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema Stop & Start è stato disattivato
manualmente.
Il motore non si spegnerà al successivo stop.
Premere il pulsante per riattivare il sistema.
Fissa.
Il sistema Stop & Start è stato disattivato
automaticamente.
Il motore non si spegnerà al successivo stop, se
la temperatura esterna è: –

inferiore a
0°C.
–
superiore a
+35°C.
Per ulteriori informazioni, leggere la sezione
Guida .
Lampeggiante e poi fissa, accompagnata
da un messaggio.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Night VisionFissa.
La funzione è stata attivata, ma il veicolo
procede troppo velocemente o la temperatura
esterna è oltre l'intervallo operativo.
La visualizzazione è disponibile con la modalità
"Visione notturna ", ma il sistema non emette
un allarme.
Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità .
Fendinebbia posterioriFissa.
I fari sono accesi.
Spie verdi
Stop & Start
Fissa.
Quando il veicolo si ferma, la funzione
Stop & Start mette il motore in modalità STOP.
Lampeggiamento temporaneo.
La modalità STOP non è
temporaneamente disponibile o la modalità
START si attiva automaticamente.
Per ulteriori informazioni, leggere la sezione
Guida .

18
Strumenti del cruscotto
Veicolo pronto per la guida (Ibrido
ricaricabile)
Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne
allo spegnimento del motore
e

scendendo dal veicolo.
Mantenimento in corsiaFissa.
La funzione è stata attivata.
Tutte le condizioni di funzionamento sono
presenti: il sistema è attivo.
Per ulteriori informazioni, leggere la sezione
Guida .
Funzionamento automatico del
tergicristallo
Fissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Night VisionFissa.
(grigio)
La funzione è attivata, ma non disponibile.
Fissa.
La funzione è attiva.
Tutte le condizioni sono presenti: il sistema è
operativo. Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità
.
Indicatori di direzioneLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
Fari anabbagliantiFissa.
I fari sono accesi.
Peugeot Matrix LED Technology 2.0Fissa.
La funzione è attiva.
Tutte le condizioni sono presenti: il sistema è
operativo.
Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità .
Spenta, accompagnata da un messaggio
e da un segnale acustico.
La funzione presenta un'anomalia.
Eseguire la procedura (3).
Spenta, accompagnata dalla
visualizzazione di un messaggio.
Il sensore è coperto.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
Pulire la telecamera anteriore.
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Pedale del freno premuto
Fissa.
Pedale del freno premuto in modo
insufficiente o non premuto.
A motore avviato, prima di disinserire il freno di
stazionamento, per uscire dalla modalità P con
cambio automatico.
Funzione e-SAVE (Ibrido ricaricabile)Fissa, accompagnata dall'autonomia
elettrica di riserva.
La funzione è attivata.
Indicatori

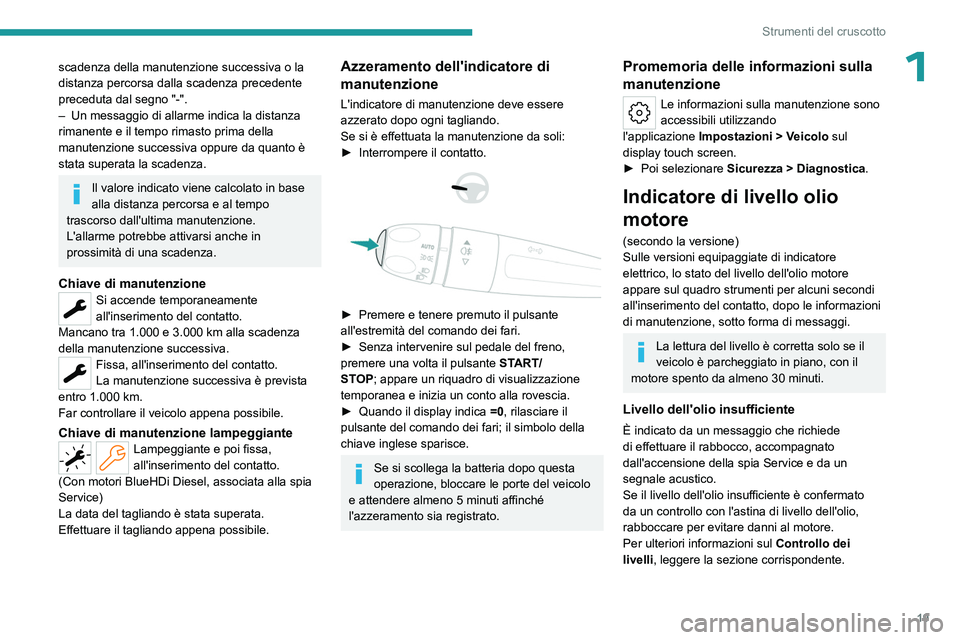

Indicatore di manutenzione
Le informazioni della manutenzione sono
espresse in termini di distanza (miglia o
chilometri) e tempo (mesi o giorni).
L'avviso viene inviato secondo quale delle due
scadenze viene raggiunta per prima.
Le informazioni della manutenzione sono
visualizzate sul quadro strumenti. Secondo la
versione del veicolo:
–

La linea di visualizzazione del contachilometri
indica la distanza rimanente prima della

19
Strumenti del cruscotto
1scadenza della manutenzione successiva o la
distanza percorsa dalla scadenza precedente
preceduta dal segno "-".
–
Un messaggio di allarme indica la distanza
rimanente e il tempo rimasto prima della
manutenzione successiva oppure da quanto è
stata superata la scadenza.
Il valore indicato viene calcolato in base
alla distanza percorsa e al tempo
trascorso dall'ultima manutenzione.
L'allarme potrebbe attivarsi anche in
prossimità di una scadenza.
Chiave di manutenzioneSi accende temporaneamente
all'inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all'inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motori

BlueHDi Diesel, associata alla spia
Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se si è effettuata la manutenzione da soli:
►

Interrompere il contatto.



► Premere e tenere premuto il pulsante
all'estremità del comando dei fari.
►

Senza intervenire sul pedale del freno,
premere una volta il pulsante ST

ART/
STOP; appare un riquadro di visualizzazione
temporanea e inizia un conto alla rovescia.
►

Quando il display indica =0

, rilasciare il
pulsante del comando dei fari; il simbolo della
chiave inglese sparisce.
Se si scollega la batteria dopo questa
operazione, bloccare le porte del veicolo
e attendere almeno 5 minuti affinché
l'azzeramento sia registrato.
Promemoria delle informazioni sulla
manutenzione
Le informazioni sulla manutenzione sono
accessibili utilizzando
l'applicazione

Impostazioni
> Veicolo sul
display touch screen.
►

Poi selezionare Sicurezza

> Diagnostica.
Indicatore di livello olio
motore
(secondo la versione)
Sulle versioni equipaggiate di indicatore
elettrico, lo stato del livello dell'olio motore
appare sul quadro strumenti per alcuni secondi
all'inserimento del contatto, dopo le informazioni
di manutenzione, sotto forma di messaggi.
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello dell'olio insufficiente
È indicato da un messaggio che richiede
di effettuare il rabbocco, accompagnato
dall'accensione della spia Service e da un
segnale acustico.
Se il livello dell'olio insufficiente è confermato
da un controllo con l'astina di livello dell'olio,
rabboccare per evitare danni al motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.

20
Strumenti del cruscotto

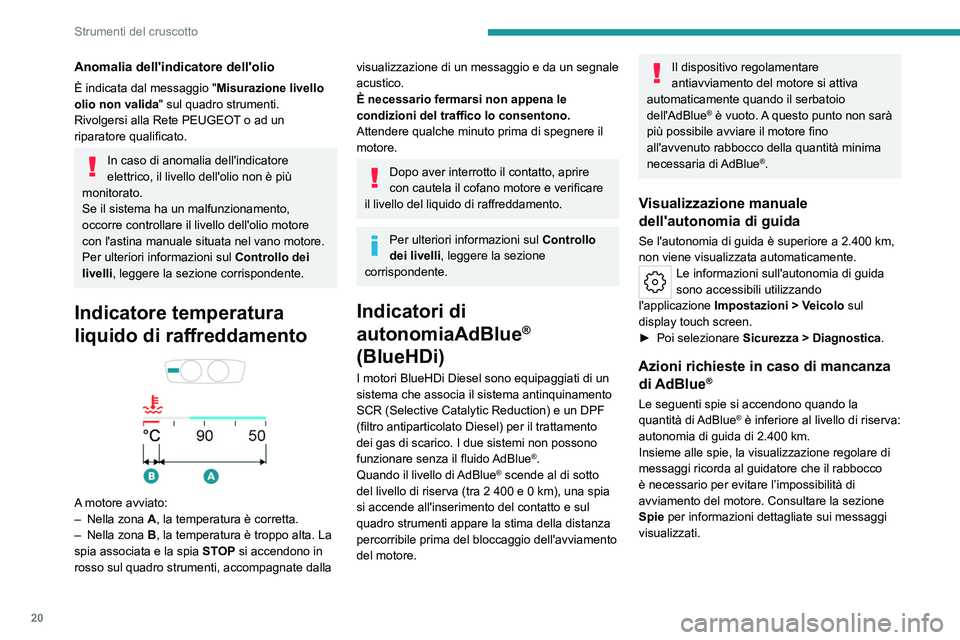

Anomalia dell'indicatore dell'olio
È indicata dal messaggio "Misurazione livello
olio non valida " sul quadro strumenti.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
In caso di anomalia dell'indicatore
elettrico, il livello dell'olio non è più
monitorato.
Se il sistema ha un malfunzionamento,
occorre controllare il livello dell'olio motore
con l'astina manuale situata
nel vano motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Indicatore temperatura
liquido di raffreddamento


A motore avviato:
–
Nella zona A
, la temperatura è corretta.
–

Nella zona B

, la temperatura è troppo alta. La
spia associata e la spia STOP si accendono in
rosso sul quadro strumenti, accompagnate dalla
visualizzazione di un messaggio e da un segnale
acustico.
È necessario fermarsi non appena le
condizioni del traffico lo consentono.
Attendere qualche minuto prima di spegnere il
motore.
Dopo aver interrotto il contatto, aprire
con cautela il cofano motore e verificare
il livello del liquido di raffreddamento.
Per ulteriori informazioni sul Controllo
dei livelli , leggere la sezione
corrispondente.
Indicatori di
autonomiaAdBlue
®
(BlueHDi)
I motori BlueHDi Diesel sono equipaggiati di un
sistema che associa il sistema antinquinamento
SCR (Selective Catalytic Reduction) e un DPF
(filtro antiparticolato Diesel) per il trattamento
dei gas di scarico. I due sistemi non possono
funzionare senza il fluido AdBlue
®.
Quando il livello di AdBlue® scende al di sotto
del livello di riserva (tra 2 400 e 0 km), una spia
si accende all'inserimento del contatto e sul
quadro strumenti appare la stima della distanza
percorribile prima del bloccaggio dell'avviamento
del motore.
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. A questo punto non sarà
più possibile avviare il motore fino
all'avvenuto rabbocco della quantità minima
necessaria di AdBlue
®.
Visualizzazione manuale
dell'autonomia di guida
Se l'autonomia di guida è superiore a 2.400 km,
non viene visualizzata automaticamente.
Le informazioni sull'autonomia di guida
sono accessibili utilizzando
l'applicazione

Impostazioni
> Veicolo sul
display touch screen.
►

Poi selezionare Sicurezza

> Diagnostica.
Azioni richieste in caso di mancanza di AdBlue®
Le seguenti spie si accendono quando la
quantità di AdBlue® è inferiore al livello di riserva:
autonomia di guida di 2.400 km.
Insieme alle spie, la visualizzazione regolare di
messaggi ricorda al guidatore che il rabbocco
è necessario per evitare l’impossibilità di
avviamento del motore. Consultare la sezione
Spie per informazioni dettagliate sui messaggi
visualizzati.

21
Strumenti del cruscotto

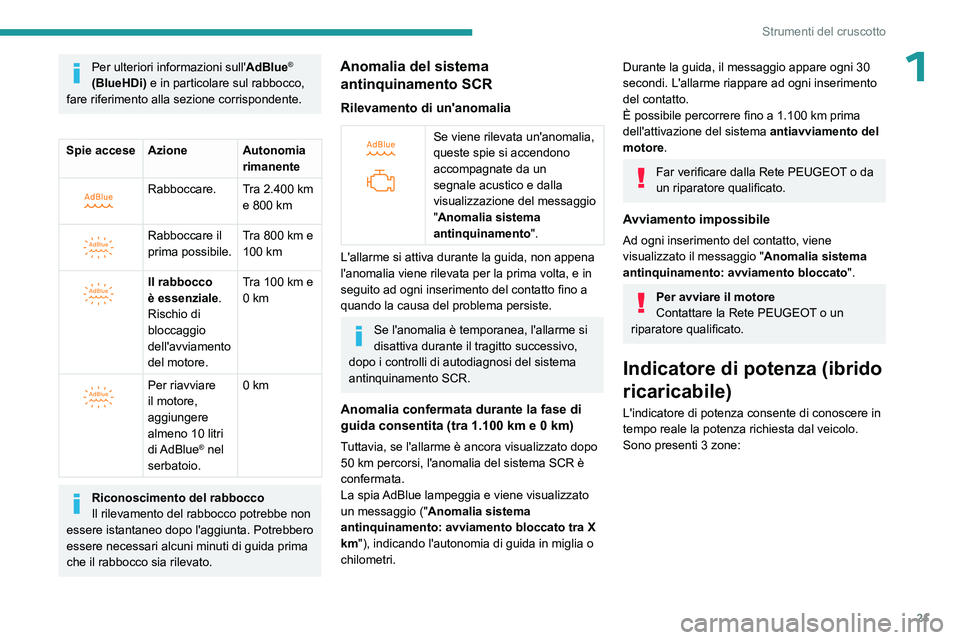

1Per ulteriori informazioni sull'AdBlue®
(BlueHDi) e in particolare sul rabbocco,
fare riferimento alla sezione corrispondente.
Spie accese Azione Autonomia rimanente


Rabboccare. Tra 2.400 km
e 800 km


Rabboccare il
prima possibile. Tra 800
km e
100 km


Il rabbocco
è essenziale.
Rischio di
bloccaggio
dell'avviamento
del motore.Tra 100
km e
0 km


Per riavviare
il motore,
aggiungere
almeno 10
litri
di AdBlue
® nel
serbatoio. 0
km
Riconoscimento del rabbocco
Il rilevamento del rabbocco potrebbe non
essere istantaneo dopo l'aggiunta. Potrebbero
essere necessari alcuni minuti di guida prima
che il rabbocco sia rilevato.
Anomalia del sistema antinquinamento SCR
Rilevamento di un'anomalia


Se viene rilevata un'anomalia,
queste spie si accendono
accompagnate da un
segnale acustico e dalla
visualizzazione del messaggio
"Anomalia sistema
antinquinamento ".
L'allarme si attiva durante la guida, non appena
l'anomalia viene rilevata per la prima volta, e in
seguito ad ogni inserimento del contatto fino a
quando la causa del problema persiste.
Se l'anomalia è temporanea, l'allarme si
disattiva durante il tragitto successivo,
dopo i controlli di autodiagnosi del sistema
antinquinamento SCR.
Anomalia confermata durante la fase di
guida consentita (tra 1.100 km e 0 km)
Tuttavia, se l'allarme è ancora visualizzato dopo
50
km percorsi, l'anomalia del sistema SCR è
confermata.
La spia AdBlue lampeggia e viene visualizzato
un messaggio (" Anomalia sistema
antinquinamento: avviamento bloccato tra X
km"), indicando l'autonomia di guida in miglia o
chilometri.
Durante la guida, il messaggio appare ogni 30
secondi. L'allarme riappare ad ogni inserimento
del contatto.
È possibile percorrere fino a 1.100
km prima
dell'attivazione del sistema antiavviamento del
motore.
Far verificare dalla Rete PEUGEOT o da
un riparatore qualificato.
Avviamento impossibile
Ad ogni inserimento del contatto, viene
visualizzato il messaggio " Anomalia sistema
antinquinamento: avviamento bloccato ".
Per avviare il motore
Contattare la Rete PEUGEOT o un
riparatore qualificato.
Indicatore di potenza (ibrido
ricaricabile)
L'indicatore di potenza consente di conoscere in
tempo reale la potenza richiesta dal veicolo.
Sono presenti 3 zone:

22
Strumenti del cruscotto

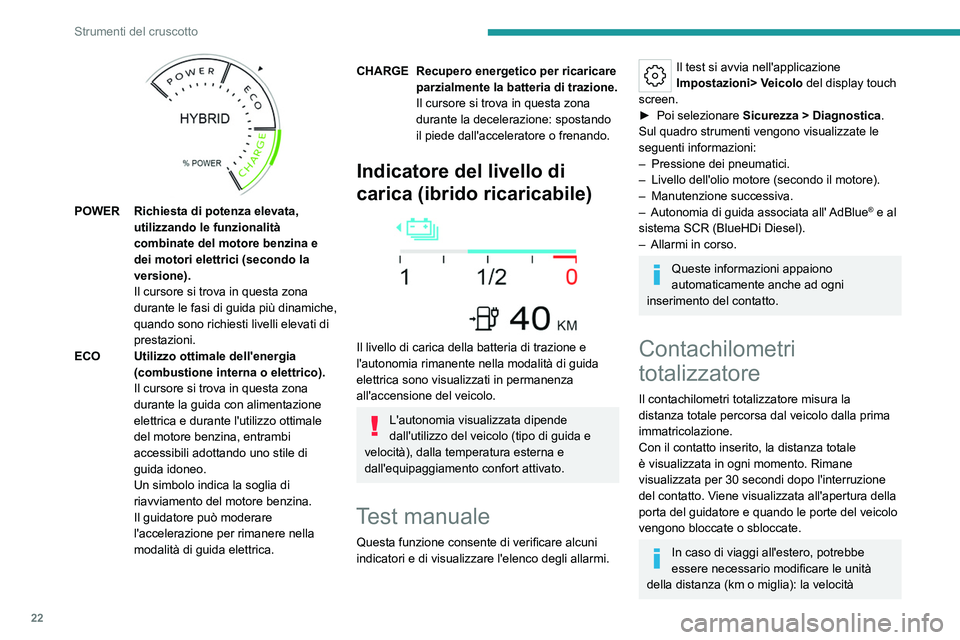

POWER Richiesta di potenza elevata, utilizzando le funzionalità
combinate del motore benzina e
dei motori elettrici (secondo la
versione).
Il cursore si trova in questa zona
durante le fasi di guida più dinamiche,
quando sono richiesti livelli elevati di
prestazioni.
ECO Utilizzo ottimale dell'energia (combustione interna o elettrico).
Il cursore si trova in questa zona
durante la guida con alimentazione
elettrica e durante l'utilizzo ottimale
del motore benzina, entrambi
accessibili adottando uno stile di
guida idoneo.
Un simbolo indica la soglia di
riavviamento del motore benzina.
Il guidatore può moderare
l'accelerazione per rimanere nella
modalità di guida elettrica.
CHARGE Recupero energetico per ricaricare parzialmente la batteria di trazione.
Il cursore si trova in questa zona
durante la decelerazione: spostando
il piede dall'acceleratore o frenando.
Indicatore del livello di
carica (ibrido ricaricabile)


Il livello di carica della batteria di trazione e
l'autonomia rimanente nella modalità di guida
elettrica sono visualizzati in permanenza
all'accensione del veicolo.
L'autonomia visualizzata dipende
dall'utilizzo del veicolo (tipo di guida e
velocità), dalla temperatura esterna e
dall'equipaggiamento confort attivato.
Test manuale
Questa funzione consente di verificare alcuni
indicatori e di visualizzare l'elenco degli allarmi.
Il test si avvia nell'applicazione
Impostazioni> Veicolo del display touch
screen.
►

Poi selezionare Sicurezza > Diagnostica

.
Sul quadro strumenti vengono visualizzate le
seguenti informazioni:
–

Pressione dei pneumatici.
–


Livello dell'olio motore (secondo il motore).
–


Manutenzione successiva.
–


Autonomia di guida associata all'

AdBlue® e al
sistema SCR (BlueHDi

Diesel).
–

Allarmi in corso.
Queste informazioni appaiono
automaticamente anche ad ogni
inserimento del contatto.
Contachilometri
totalizzatore
Il contachilometri totalizzatore misura la
distanza totale percorsa dal veicolo dalla prima
immatricolazione.
Con il contatto inserito, la distanza totale
è visualizzata in ogni momento. Rimane
visualizzata per 30
secondi dopo l'interruzione
del contatto. Viene visualizzata all'apertura della
porta del guidatore e quando le porte del veicolo
vengono bloccate o sbloccate.
In caso di viaggi all'estero, potrebbe
essere necessario modificare le unità
della distanza (km o miglia): la velocità
