2023 PEUGEOT 508 Manuale duso (in Italian)

7
Vista d'insieme



Sezione "Informazioni pratiche - Carica della
batteria di trazione (Ibrido ricaricabile)":


Sezione "Informazioni pratiche - Cofano
motore":



Sezione "In caso di panne - Kit di riparazione
provvisoria pneumatici":




Sezione "In caso di panne - Ruota di scorta":

Sezione "In caso di panne - Batteria a 12 V/
Batterie secondarie":




24V12V

8

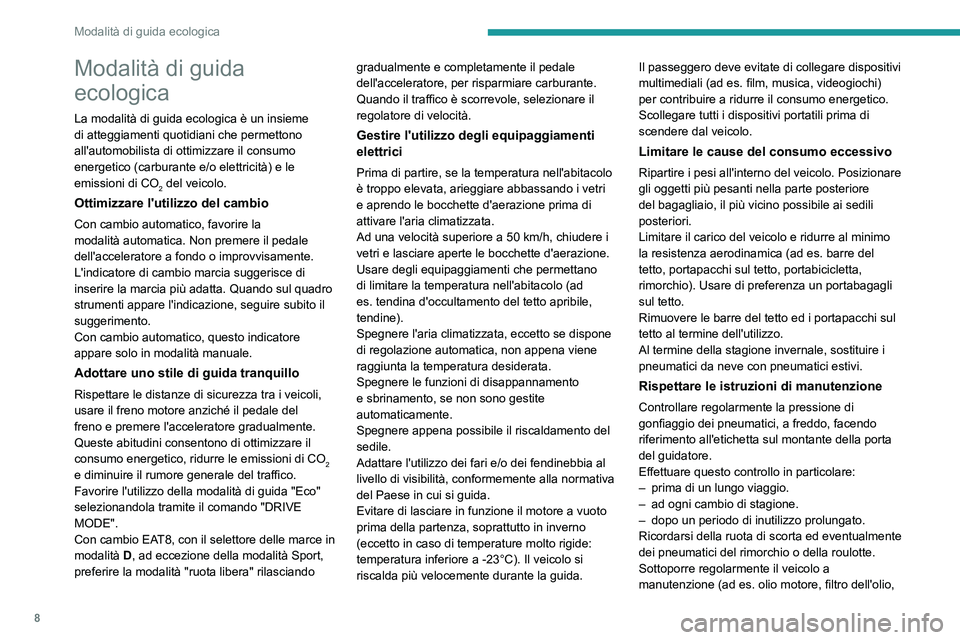

Modalità di guida ecologica
Modalità di guida
ecologica
La modalità di guida ecologica è un insieme
di atteggiamenti quotidiani che permettono
all'automobilista di ottimizzare il consumo
energetico (carburante e/o elettricità) e le
emissioni di CO
2 del veicolo.
Ottimizzare l'utilizzo del cambio
Con cambio automatico, favorire la
modalità automatica. Non premere il pedale
dell'acceleratore a fondo o improvvisamente.
L'indicatore di cambio marcia suggerisce di
inserire la marcia più adatta. Quando sul quadro
strumenti appare l'indicazione, seguire subito il
suggerimento.
Con cambio automatico, questo indicatore
appare solo in modalità manuale.
Adottare uno stile di guida tranquillo
Rispettare le distanze di sicurezza tra i veicoli,
usare il freno motore anziché il pedale del
freno e premere l'acceleratore gradualmente.
Queste abitudini consentono di ottimizzare il
consumo energetico, ridurre le emissioni di CO
2
e diminuire il rumore generale del traffico.
Favorire l'utilizzo della modalità di guida "Eco"
selezionandola tramite il comando "DRIVE
MODE".
Con cambio EAT8, con il selettore delle marce in
modalità

D

, ad eccezione della modalità

Sport,
preferire la modalità "ruota libera" rilasciando gradualmente e completamente il pedale
dell'acceleratore, per risparmiare carburante.
Quando il traffico è scorrevole, selezionare il
regolatore di velocità.
Gestire l'utilizzo degli equipaggiamenti
elettrici
Prima di partire, se la temperatura nell'abitacolo
è troppo elevata, arieggiare abbassando i vetri
e aprendo le bocchette d'aerazione prima di
attivare l'aria climatizzata.
Ad una velocità superiore a 50
km/h, chiudere i
vetri e lasciare aperte le bocchette d'aerazione.
Usare degli equipaggiamenti che permettano
di limitare la temperatura nell'abitacolo (ad
es. tendina d'occultamento del tetto apribile,
tendine).
Spegnere l'aria climatizzata,
eccetto se dispone
di regolazione automatica, non appena viene
raggiunta la temperatura desiderata.
Spegnere le funzioni di disappannamento
e sbrinamento, se non sono gestite
automaticamente.
Spegnere appena possibile il riscaldamento del
sedile.
Adattare l'utilizzo dei fari e/o dei fendinebbia al
livello di visibilità, conformemente alla normativa
del Paese in cui si guida.
Evitare di lasciare in funzione il motore a vuoto
prima della partenza, soprattutto in inverno
(eccetto in caso di temperature molto rigide:
temperatura inferiore a -23°C). Il veicolo si
riscalda più velocemente durante la guida. Il passeggero deve evitate di collegare dispositivi
multimediali (ad es. film, musica, videogiochi)
per contribuire a ridurre il consumo energetico.
Scollegare tutti i dispositivi portatili prima di
scendere dal veicolo.
Limitare le cause del consumo eccessivo
Ripartire i pesi all'interno del veicolo. Posizionare
gli oggetti più pesanti nella parte posteriore
del bagagliaio, il più vicino possibile ai sedili
posteriori.
Limitare il carico del veicolo e ridurre al minimo
la resistenza aerodinamica (ad es. barre del
tetto, portapacchi sul tetto, portabicicletta,
rimorchio). Usare di preferenza un portabagagli
sul tetto.
Rimuovere le barre del tetto ed i portapacchi sul
tetto al termine dell'utilizzo.
Al termine della stagione invernale, sostituire i
pneumatici da neve con pneumatici estivi.
Rispettare le istruzioni di manutenzione
Controllare regolarmente la pressione di
gonfiaggio dei pneumatici, a freddo, facendo
riferimento all'etichetta sul montante della porta
del guidatore.
Effettuare questo controllo in particolare:
–

prima di un lungo viaggio.
–


ad ogni cambio di stagione.
–


dopo un periodo di inutilizzo prolungato.
Ricordarsi

della ruota di scorta ed eventualmente
dei pneumatici del rimorchio o della roulotte.
Sottoporre regolarmente il veicolo a
manutenzione (ad es.
olio motore, filtro dell'olio,

9

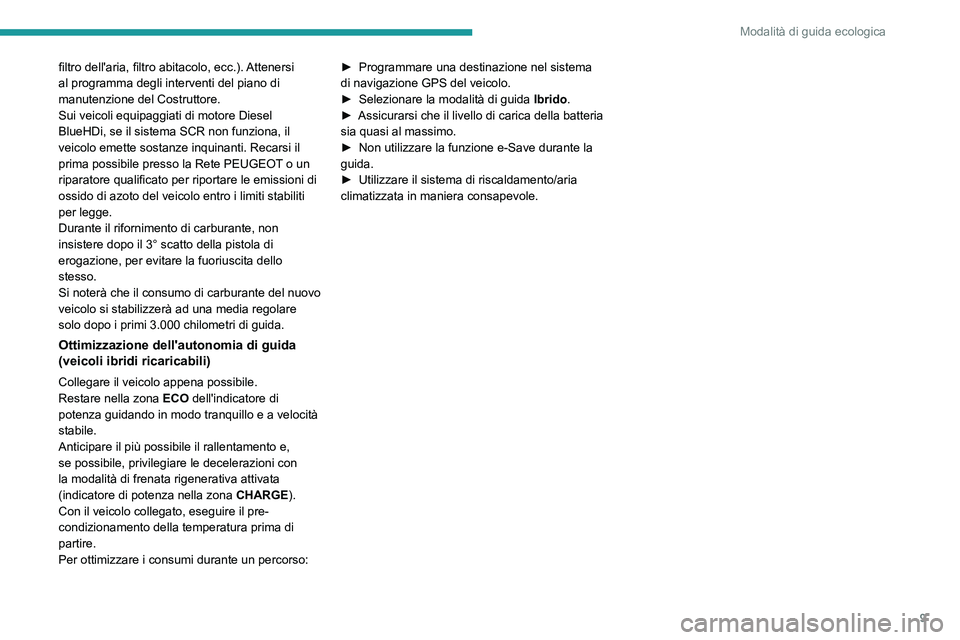

Modalità di guida ecologica
filtro dell'aria, filtro abitacolo, ecc.). Attenersi
al programma degli interventi del piano di
manutenzione del Costruttore.
Sui veicoli equipaggiati di motore Diesel
BlueHDi, se il sistema SCR non funziona, il
veicolo emette sostanze inquinanti. Recarsi il
prima possibile presso la Rete PEUGEOT o un
riparatore qualificato per riportare le emissioni di
ossido di azoto del veicolo entro i limiti stabiliti
per legge.
Durante il rifornimento di carburante, non
insistere dopo il 3° scatto della pistola di
erogazione, per evitare la fuoriuscita dello
stesso.
Si noterà che il consumo di carburante del nuovo
veicolo si stabilizzerà ad una media regolare
solo dopo i primi 3.000 chilometri di guida.
Ottimizzazione dell'autonomia di guida
(veicoli ibridi ricaricabili)
Collegare il veicolo appena possibile.
Restare nella zona ECO dell'indicatore di
potenza guidando in modo tranquillo e a velocità
stabile.
Anticipare il più possibile il rallentamento e,
se possibile, privilegiare le decelerazioni con
la modalità di frenata rigenerativa attivata
(indicatore di potenza nella zona CHARGE).
Con il veicolo collegato, eseguire il pre-
condizionamento della temperatura prima di
partire.
Per ottimizzare i consumi durante un percorso: ►

Programmare una destinazione nel sistema
di navigazione GPS del veicolo.
►

Selezionare la modalità di guida

Ibrido
.
►

Assicurarsi che il livello di carica della batteria
sia quasi al massimo.
►

Non utilizzare la funzione e-Save durante la
guida.
►

Utilizzare il sistema di riscaldamento/aria
climatizzata
in maniera consapevole.

10

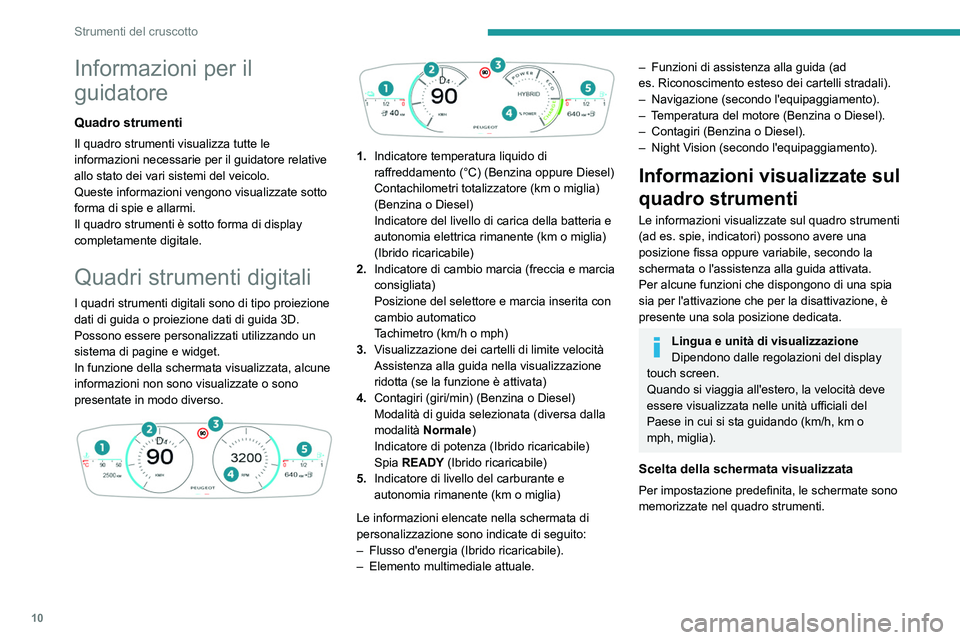

Strumenti del cruscotto
Informazioni per il
guidatore
Quadro strumenti
Il quadro strumenti visualizza tutte le
informazioni necessarie per il guidatore relative
allo stato dei vari sistemi del veicolo.
Queste informazioni vengono visualizzate sotto
forma di spie e allarmi.
Il quadro strumenti è sotto forma di display
completamente digitale.
Quadri strumenti digitali
I quadri strumenti digitali sono di tipo proiezione
dati di guida o proiezione dati di guida 3D.
Possono essere personalizzati utilizzando un
sistema di pagine e widget.
In funzione della schermata visualizzata, alcune
informazioni non sono visualizzate o sono
presentate in modo diverso.




1. Indicatore temperatura liquido di
raffreddamento
(°C) (Benzina oppure Diesel)
Contachilometri totalizzatore (km o miglia)
(Benzina o Diesel)
Indicatore del livello di carica della batteria e
autonomia elettrica rimanente (km o miglia)
(Ibrido ricaricabile)
2. Indicatore di cambio marcia (freccia e marcia
consigliata)
Posizione del selettore e marcia inserita con
cambio automatico
Tachimetro (km/h o mph)
3. Visualizzazione dei cartelli di limite velocità
Assistenza alla guida nella visualizzazione
ridotta (se la funzione è attivata)
4. Contagiri (giri/min) (Benzina o Diesel)
Modalità di guida selezionata (diversa dalla
modalità Normale)
Indicatore di potenza (Ibrido ricaricabile)
Spia
READY (Ibrido ricaricabile)
5. Indicatore di livello del carburante e
autonomia rimanente (km o miglia)
Le informazioni elencate nella schermata di
personalizzazione sono indicate di seguito:
–

Flusso d'energia (Ibrido ricaricabile).
–


Elemento multimediale attuale.
– Funzioni di assistenza alla guida (ad
es. Riconoscimento esteso dei cartelli stradali).
–

Navigazione (secondo l'equipaggiamento).
–


T
emperatura del motore (Benzina o Diesel).
–

Contagiri (Benzina o Diesel).
–


Night V
ision (secondo l'equipaggiamento).
Informazioni visualizzate sul
quadro strumenti
Le informazioni visualizzate sul quadro strumenti
(ad es. spie, indicatori) possono avere una
posizione fissa oppure variabile, secondo la
schermata o l'assistenza alla guida attivata.
Per alcune funzioni che dispongono di una spia
sia per l'attivazione che per la disattivazione, è
presente una sola posizione dedicata.
Lingua e unità di visualizzazione
Dipendono dalle regolazioni del display
touch screen.
Quando si viaggia all'estero, la velocità deve
essere visualizzata nelle unità ufficiali del
Paese in cui si sta guidando (km/h, km o
mph, miglia).
Scelta della schermata visualizzata
Per impostazione predefinita, le schermate sono
memorizzate nel quadro strumenti.

11
Strumenti del cruscotto
1

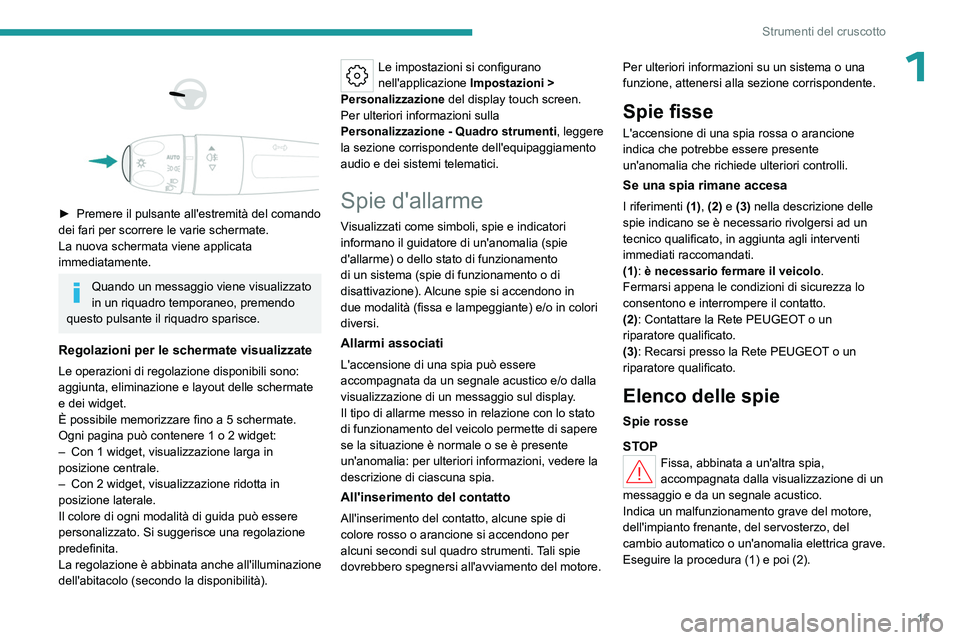

► Premere il pulsante all'estremità del comando
dei fari per scorrere le varie schermate.
La nuova schermata viene applicata
immediatamente.
Quando un messaggio viene visualizzato
in un riquadro temporaneo, premendo
questo pulsante
il riquadro sparisce.
Regolazioni per le schermate visualizzate
Le operazioni di regolazione disponibili sono:
aggiunta, eliminazione e layout delle schermate
e dei widget.
È possibile memorizzare fino a 5 schermate.
Ogni pagina può contenere 1 o 2 widget:
–

Con 1 widget, visualizzazione larga in
posizione centrale.
–


Con 2 widget, visualizzazione ridotta in
posizione laterale.
Il colore di ogni modalità di guida può essere
personalizzato. Si suggerisce una regolazione
predefinita.
La regolaz

ione è abbinata anche all'illuminazione
dell'abitacolo (secondo la disponibilità).
Le impostazioni si configurano
nell'applicazione Impostazioni
>
Personalizzazione del display touch screen.
Per ulteriori informazioni sulla
Personalizzazione - Quadro strumenti, leggere
la sezione corrispondente dell'equipaggiamento
audio e dei sistemi telematici.
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente
un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore. Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie fisse
L'accensione di una spia rossa o arancione
indica che potrebbe essere presente
un'anomalia che richiede ulteriori controlli.
Se una spia rimane accesa
I riferimenti (1), (2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): è necessario fermare il veicolo.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
(2): Contattare la Rete PEUGEOT o un
riparatore qualificato.
(3): Recarsi presso la Rete PEUGEOT o un
riparatore qualificato.
Elenco delle spie
Spie rosse
STOP
Fissa, abbinata a un'altra spia,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Indica un malfunzionamento grave del motore,
dell'impianto frenante, del servosterzo, del
cambio automatico o un'anomalia elettrica grave.
Eseguire la procedura (1) e poi (2).

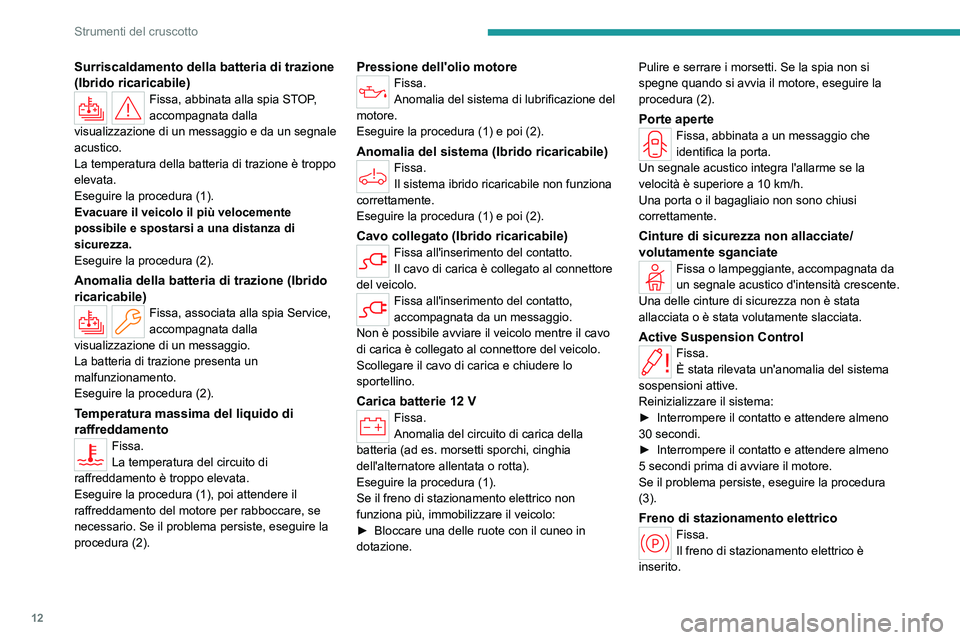

12
Strumenti del cruscotto
Surriscaldamento della batteria di trazione
(Ibrido ricaricabile)
Fissa, abbinata alla spia STOP,
accompagnata dalla
visualizzazione di un messaggio e da un segnale
acustico.
La temperatura della batteria di trazione è troppo
elevata.
Eseguire la procedura (1).
Evacuare il veicolo il più velocemente
possibile e spostarsi a una distanza di
sicurezza.
Eseguire la procedura (2).
Anomalia della batteria di trazione (Ibrido
ricaricabile)
Fissa, associata alla spia Service,
accompagnata dalla
visualizzazione di un messaggio.
La batteria di trazione presenta un
malfunzionamento.
Eseguire la procedura (2).
Temperatura massima del liquido di
raffreddamento
Fissa.
La temperatura del circuito di
raffreddamento è troppo elevata.
Eseguire la procedura (1), poi attendere il
raffreddamento del motore per rabboccare, se
necessario. Se il problema persiste, eseguire la
procedura (2).
Pressione dell'olio motoreFissa.
Anomalia del sistema di lubrificazione del
motore.
Eseguire la procedura (1) e poi (2).
Anomalia del sistema (Ibrido ricaricabile)Fissa.
Il sistema ibrido ricaricabile non funziona
correttamente.
Eseguire la procedura (1) e poi (2).
Cavo collegato (Ibrido ricaricabile)Fissa all'inserimento del contatto.
Il cavo di carica è collegato al connettore
del veicolo.
Fissa all'inserimento del contatto,
accompagnata da un messaggio.
Non è possibile avviare il veicolo mentre il cavo
di carica è collegato al connettore del veicolo.
Scollegare il cavo di carica e chiudere lo
sportellino.
Carica batterie 12 VFissa.
Anomalia del circuito di carica della
batteria (ad es. morsetti sporchi, cinghia
dell'alternatore allentata o rotta).
Eseguire la procedura (1).
Se il freno di stazionamento elettrico non
funziona più, immobilizzare il veicolo:
►

Bloccare una delle ruote con il cuneo in
dotazione. Pulire e serrare i morsetti. Se la spia non si
spegne quando si avvia il motore, eseguire la
procedura (2).
Porte aperteFissa, abbinata a un messaggio che
identifica la porta.
Un segnale acustico integra l'allarme se la
velocità è superiore a 10
km/h.
Una porta o il bagagliaio non sono chiusi
correttamente.
Cinture di sicurezza non allacciate/
volutamente sganciate
Fissa o lampeggiante, accompagnata da
un segnale acustico d'intensità crescente.
Una delle cinture di sicurezza non è stata
allacciata o è stata volutamente slacciata.
Active Suspension ControlFissa.
È stata rilevata un'anomalia del sistema
sospensioni attive.
Reinizializzare il sistema:
►

Interrompere il contatto e attendere almeno
30


secondi.
►

Interrompere il contatto e attendere almeno
5


secondi prima di avviare il motore.
Se il problema persiste, eseguire la procedura
(3).
Freno di stazionamento elettricoFissa.
Il freno di stazionamento elettrico è
inserito.

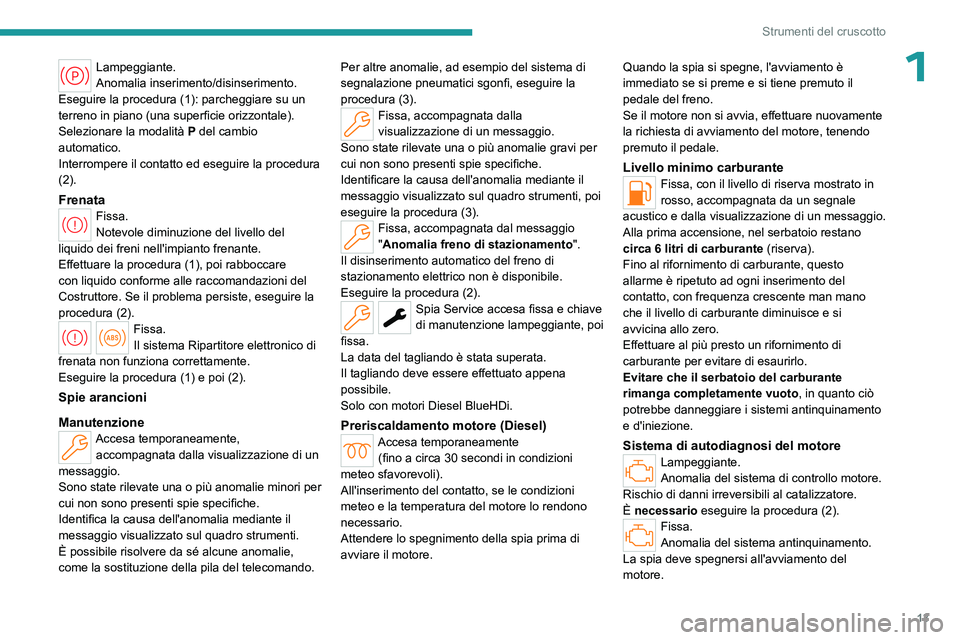

13
Strumenti del cruscotto
1Lampeggiante.
Anomalia inserimento/disinserimento.
Eseguire la procedura (1): parcheggiare su un
terreno in piano (una superficie orizzontale).
Selezionare la modalità

P
del cambio
automatico.
Interrompere il contatto ed eseguire la procedura
(2).
FrenataFissa.
Notevole diminuzione del livello del
liquido dei freni nell'impianto frenante.
Effettuare la procedura (1), poi rabboccare
con liquido conforme alle raccomandazioni del
Costruttore. Se il problema persiste, eseguire la
procedura (2).
Fissa.
Il sistema Ripartitore elettronico di
frenata non funziona correttamente.
Eseguire la procedura (1) e poi (2).
Spie arancioni
Manutenzione
Accesa temporaneamente, accompagnata dalla visualizzazione di un
messaggio.
Sono state rilevate una o più anomalie minori per
cui non sono presenti spie specifiche.
Identifica la causa dell'anomalia mediante il
messaggio visualizzato sul quadro strumenti.
È possibile risolvere da sé alcune anomalie,
come la sostituzione della pila del telecomando. Per altre anomalie, ad esempio del sistema di
segnalazione pneumatici sgonfi, eseguire la
procedura (3).
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Sono state rilevate una o più anomalie gravi per
cui non sono presenti spie specifiche.
Identificare la causa dell'anomalia mediante il
messaggio visualizzato sul quadro strumenti, poi
eseguire la procedura (3).
Fissa, accompagnata dal messaggio
"Anomalia freno di stazionamento ".
Il disinserimento automatico del freno di
stazionamento elettrico non è disponibile.
Eseguire la procedura (2).
Spia Service accesa fissa e chiave
di manutenzione lampeggiante, poi
fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motori Diesel BlueHDi.
Preriscaldamento motore (Diesel)
Accesa temporaneamente (fino a circa 30 secondi in condizioni
meteo sfavorevoli).
All'inserimento del contatto, se le condizioni
meteo e la temperatura del motore lo rendono
necessario.
Attendere lo spegnimento della spia prima di
avviare il motore. Quando la spia si spegne, l'avviamento è
immediato se si preme e si tiene premuto il
pedale del freno.
Se il motore non si avvia, effettuare nuovamente
la richiesta di avviamento del motore, tenendo
premuto il pedale.
Livello minimo carburanteFissa, con il livello di riserva mostrato in
rosso, accompagnata da un segnale
acustico e dalla visualizzazione di un messaggio.
Alla prima accensione, nel serbatoio restano
circa 6
litri di carburante (riserva).
Fino al rifornimento di carburante, questo
allarme
è ripetuto ad ogni inserimento del
contatto, con frequenza crescente man mano
che il livello di carburante diminuisce e si
avvicina allo zero.
Effettuare al più presto un rifornimento di
carburante per evitare di esaurirlo.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.
Sistema di autodiagnosi del motoreLampeggiante.
Anomalia del sistema di controllo motore.
Rischio di danni irreversibili al catalizzatore.
È necessario eseguire la procedura (2).
Fissa.
Anomalia del sistema antinquinamento.
La spia deve spegnersi all'avviamento del
motore.

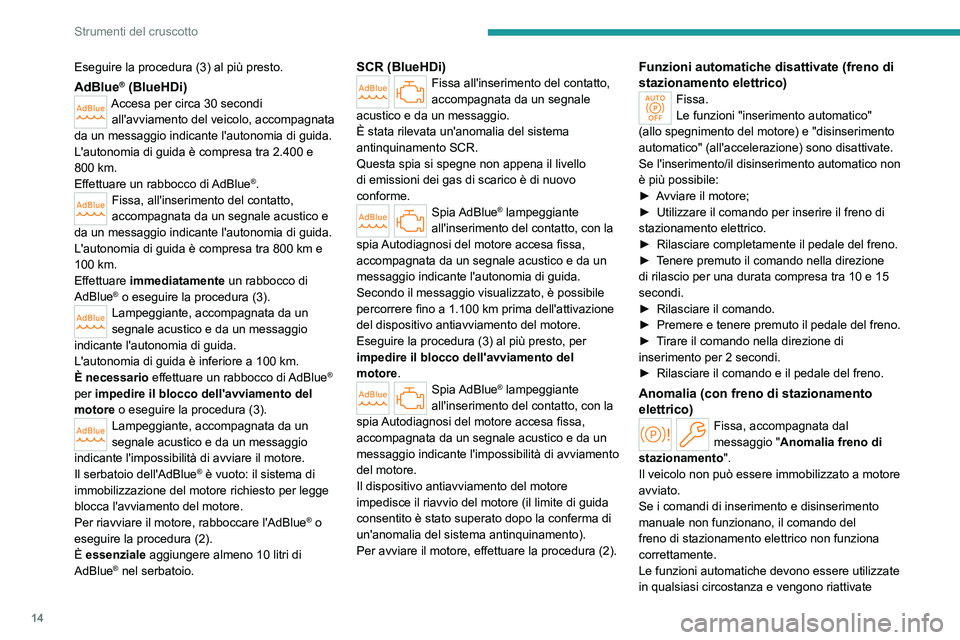

14
Strumenti del cruscotto
Eseguire la procedura (3) al più presto.
AdBlue® (BlueHDi)Accesa per circa 30 secondi
all'avviamento del veicolo, accompagnata
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
800

km.
Effettuare un rabbocco di AdBlue
®.Fissa, all'inserimento del contatto,
accompagnata da un segnale acustico e
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 800 km e
100

km.
Effettuare immediatamente un rabbocco di
AdBlue
® o eseguire la procedura (3).Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'autonomia di guida.
L'autonomia di guida è inferiore a 100
km.
È necessario effettuare un rabbocco di AdBlue
®
per impedire il blocco dell'avviamento del
motore o eseguire la procedura

(3).
Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'impossibilità di avviare il motore.
Il serbatoio dell'AdBlue
® è vuoto: il sistema di
immobilizzazione del motore richiesto per legge
blocca l'avviamento del motore.
Per riavviare il motore, rabboccare l'AdBlue
® o
eseguire la procedura (2).
È essenziale aggiungere almeno 10

litri di
AdBlue
® nel serbatoio.
SCR (BlueHDi)Fissa all'inserimento del contatto,
accompagnata da un segnale
acustico e da un messaggio.
È stata rilevata un'anomalia del sistema
antinquinamento SCR.
Questa spia si spegne non appena il livello
di emissioni dei gas di scarico è di nuovo
conforme.
Spia AdBlue® lampeggiante
all'inserimento del contatto, con la
spia Autodiagnosi del motore accesa fissa,
accompagnata da un segnale acustico e da un
messaggio indicante l'autonomia di guida.
Secondo il messaggio visualizzato, è possibile
percorrere fino a 1.100

km prima dell'attivazione
del dispositivo antiavviamento del motore.
Eseguire la procedura (3) al più presto, per
impedire il blocco dell'avviamento del
motore.
Spia AdBlue® lampeggiante
all'inserimento del contatto, con la
spia Autodiagnosi del motore accesa fissa,
accompagnata da un segnale acustico e da un
messaggio indicante l'impossibilità di avviamento
del motore.
Il dispositivo antiavviamento del motore
impedisce il riavvio del motore (il limite di guida
consentito è stato superato dopo la conferma di
un'anomalia del sistema antinquinamento).
Per avviare il motore, effettuare la procedura (2).
Funzioni automatiche disattivate (freno di
stazionamento elettrico)
Fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e "disinserimento
automatico" (all'accelerazione) sono disattivate.
Se l'inserimento/il disinserimento automatico non
è più possibile:
►

A

vviare il motore;
►

Utilizzare il comando per inserire il freno di
stazionamento elettrico.
►


Rilasciare completamente il pedale del freno.
►


T

enere premuto il comando nella direzione
di rilascio per una durata compresa tra 10 e 15
secondi.
►

Rilasciare il comando.
►


Premere e tenere premuto il pedale del freno.
►


T

irare il comando nella direzione di
inserimento per 2
secondi.
►

Rilasciare il comando e il pedale del freno.
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio " Anomalia freno di
stazionamento".
Il veicolo non può essere immobilizzato a motore
avviato.
Se i comandi di inserimento e disinserimento
manuale non funzionano, il comando del
freno di stazionamento elettrico non funziona
correttamente.
Le funzioni automatiche devono essere utilizzate
in qualsiasi circostanza e vengono riattivate
