183
Informazioni pratiche

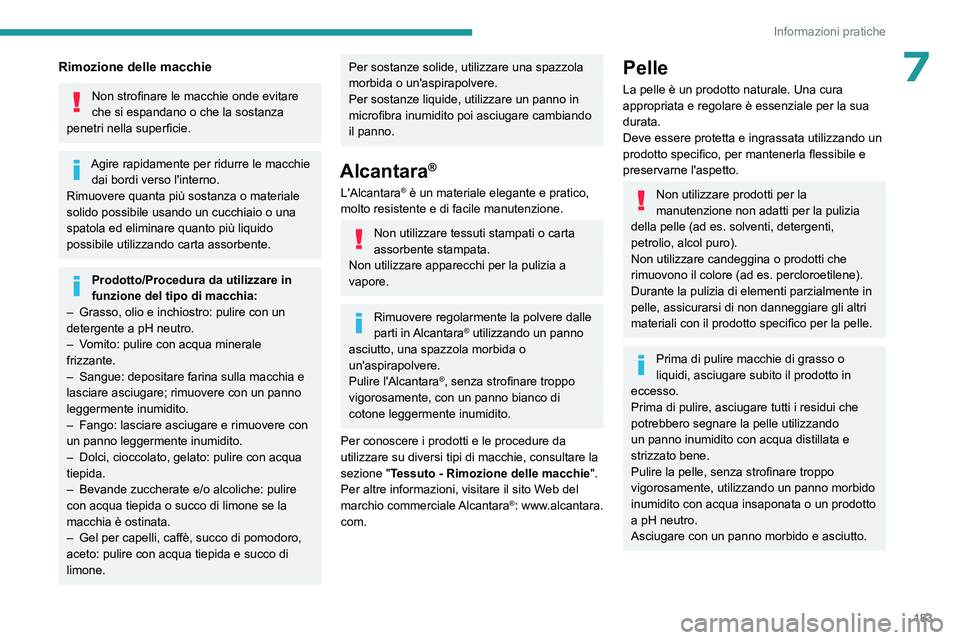

7Rimozione delle macchie
Non strofinare le macchie onde evitare
che si espandano o che la sostanza
penetri nella superficie.
Agire rapidamente per ridurre le macchie dai bordi verso l'interno.
Rimuovere quanta più sostanza o materiale
solido possibile usando un cucchiaio o una
spatola ed eliminare quanto più liquido
possibile utilizzando carta assorbente.
Prodotto/Procedura da utilizzare in
funzione del tipo di macchia:
–

Grasso, olio e inchiostro: pulire con un
detergente a pH neutro.
–


V

omito: pulire con acqua minerale
frizzante.
–

Sangue: depositare farina sulla macchia e
lasciare asciugare; rimuovere con un panno
leggermente inumidito.
–


Fango: lasciare asciugare e rimuovere con
un panno leggermente inumidito.
–


Dolci, cioccolato, gelato: pulire con acqua
tiepida.
–


Bevande zuccherate e/o alcoliche: pulire
con acqua tiepida o succo di limone se la
macchia è ostinata.
–


Gel per capelli, caffè, succo di pomodoro,
aceto: pulire con acqua tiepida e succo di
limone.
Per sostanze solide, utilizzare una spazzola
morbida o un'aspirapolvere.
Per sostanze liquide, utilizzare un panno in
microfibra inumidito poi asciugare cambiando
il panno.
Alcantara®
L'Alcantara® è un materiale elegante e pratico,
molto resistente e di facile manutenzione.
Non utilizzare tessuti stampati o carta
assorbente stampata.
Non utilizzare apparecchi per la pulizia a
vapore.
Rimuovere regolarmente la polvere dalle
parti in Alcantara® utilizzando un panno
asciutto, una spazzola morbida o
un'aspirapolvere.
Pulire l'Alcantara
®, senza strofinare troppo
vigorosamente, con un panno bianco di
cotone leggermente inumidito.
Per conoscere i prodotti e le procedure da
utilizzare su diversi tipi di macchie, consultare la
sezione " Tessuto - Rimozione delle macchie ".
Per altre informazioni, visitare il sito Web del
marchio commerciale Alcantara
®: www.alcantara.
com.
Pelle
La pelle è un prodotto naturale. Una cura
appropriata e regolare è essenziale per la sua
durata.
Deve essere protetta e ingrassata utilizzando un
prodotto specifico, per mantenerla flessibile e
preservarne l'aspetto.
Non utilizzare prodotti per la
manutenzione non adatti per la pulizia
della pelle (ad es.
solventi, detergenti,
petrolio, alcol puro).
Non utilizzare candeggina o prodotti che
rimuovono il colore (ad es.
percloroetilene).
Durante la pulizia di elementi parzialmente in
pelle, assicurarsi di non danneggiare gli altri
materiali con il prodotto specifico per la pelle.
Prima di pulire macchie di grasso o
liquidi, asciugare subito il prodotto in
eccesso.
Prima di pulire, asciugare tutti i residui che
potrebbero segnare la pelle utilizzando
un panno inumidito con acqua distillata e
strizzato bene.
Pulire la pelle, senza strofinare troppo
vigorosamente, utilizzando un panno morbido
inumidito con acqua insaponata o un prodotto
a pH neutro.
Asciugare con un panno morbido e asciutto.

184

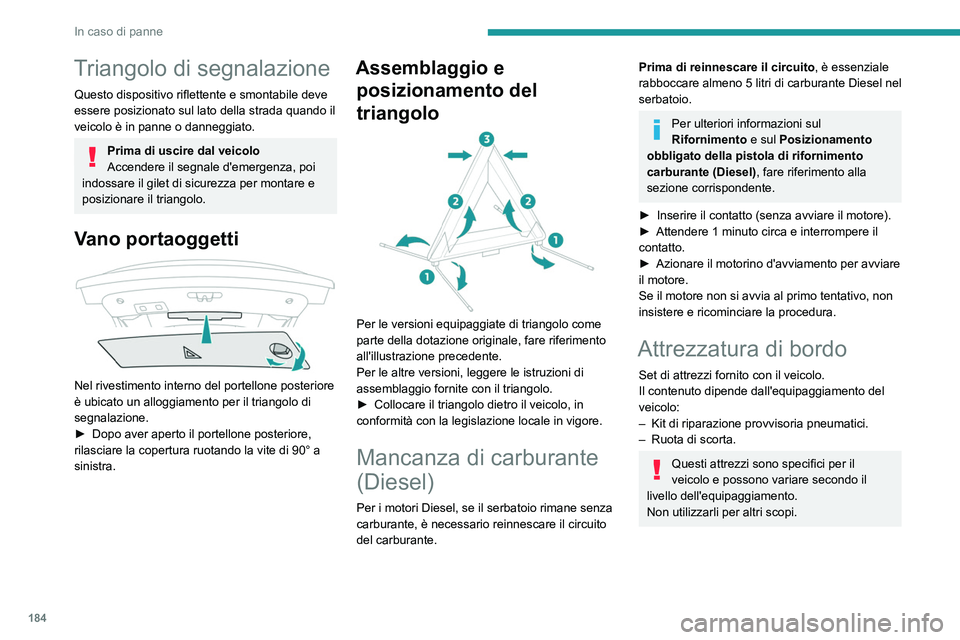

In caso di panne
Triangolo di segnalazione
Questo dispositivo riflettente e smontabile deve
essere posizionato sul lato della strada quando il
veicolo è in panne o danneggiato.
Prima di uscire dal veicolo
Accendere il segnale d'emergenza, poi
indossare il gilet di sicurezza per montare e
posizionare il triangolo.
Vano portaoggetti

Nel rivestimento interno del portellone posteriore
è ubicato un alloggiamento per il triangolo di
segnalazione.
►

Dopo aver aperto il portellone posteriore,
rilasciare la copertura ruotando la vite di 90° a
sinistra.
Assemblaggio e posizionamento del
triangolo


Per le versioni equipaggiate di triangolo come
parte della dotazione originale, fare riferimento
all'illustrazione precedente.
Per le altre versioni, leggere le istruzioni di
assemblaggio fornite con il triangolo.
►

Collocare il triangolo dietro il veicolo, in
conformità con la legislazione locale in vigore.
Mancanza di carburante
(Diesel)
Per i motori Diesel, se il serbatoio rimane senza
carburante, è necessario reinnescare il circuito
del carburante.
Prima di reinnescare il circuito, è essenziale
rabboccare almeno 5 litri di carburante Diesel nel
serbatoio.
Per ulteriori informazioni sul
Rifornimento e sul Posizionamento
obbligato della pistola di rifornimento
carburante (Diesel) , fare riferimento alla
sezione corrispondente.
►

Inserire il contatto (senza avviare il motore).
►


Attendere 1 minuto circa e interrompere il
contatto.
►


Azionare il motorino d'avviamento per avviare
il motore.
Se il motore non si avvia al primo tentativo, non
insistere e ricominciare la procedura.
Attrezzatura di bordo
Set di attrezzi fornito con il veicolo.
Il contenuto dipende dall'equipaggiamento del
veicolo:
–

Kit di riparazione provvisoria pneumatici.
–


Ruota di scorta.
Questi attrezzi sono specifici per il
veicolo e possono variare secondo il
livello dell'equipaggiamento.
Non utilizzarli per altri scopi.

185
In caso di panne

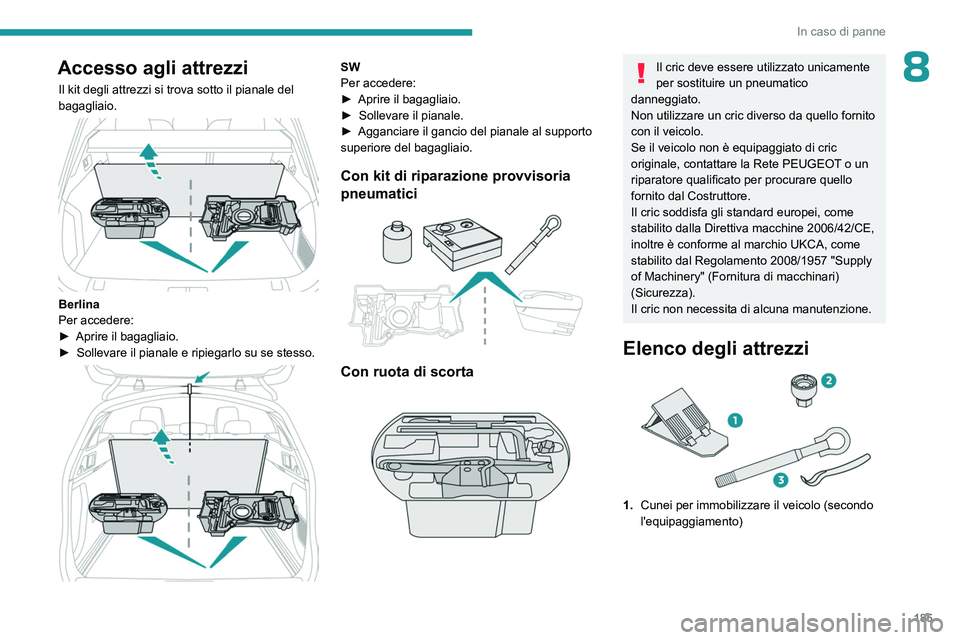

8Accesso agli attrezzi
Il kit degli attrezzi si trova sotto il pianale del
bagagliaio.


Berlina
Per accedere:
►
Aprire il bagagliaio.
►


Sollevare il pianale e ripiegarlo su se stesso.

SW
Per accedere:
►
Aprire il bagagliaio.
►


Sollevare il pianale.
►


Agganciare il gancio del pianale al supporto
superiore del bagagliaio.
Con kit di riparazione provvisoria
pneumatici


Con ruota di scorta

Il cric deve essere utilizzato unicamente
per sostituire un pneumatico
danneggiato.
Non utilizzare un cric diverso da quello fornito
con il veicolo.
Se il veicolo non è equipaggiato di cric
originale, contattare la Rete PEUGEOT o un
riparatore qualificato per procurare quello
fornito dal Costruttore.
Il cric soddisfa gli standard europei, come
stabilito dalla Direttiva macchine 2006/42/CE,
inoltre è conforme al marchio UKCA, come
stabilito dal Regolamento 2008/1957 "Supply
of Machinery" (Fornitura di macchinari)
(Sicurezza).
Il cric non necessita di alcuna manutenzione.
Elenco degli attrezzi

1. Cunei per immobilizzare il veicolo (secondo
l'equipaggiamento)

186
In caso di panne

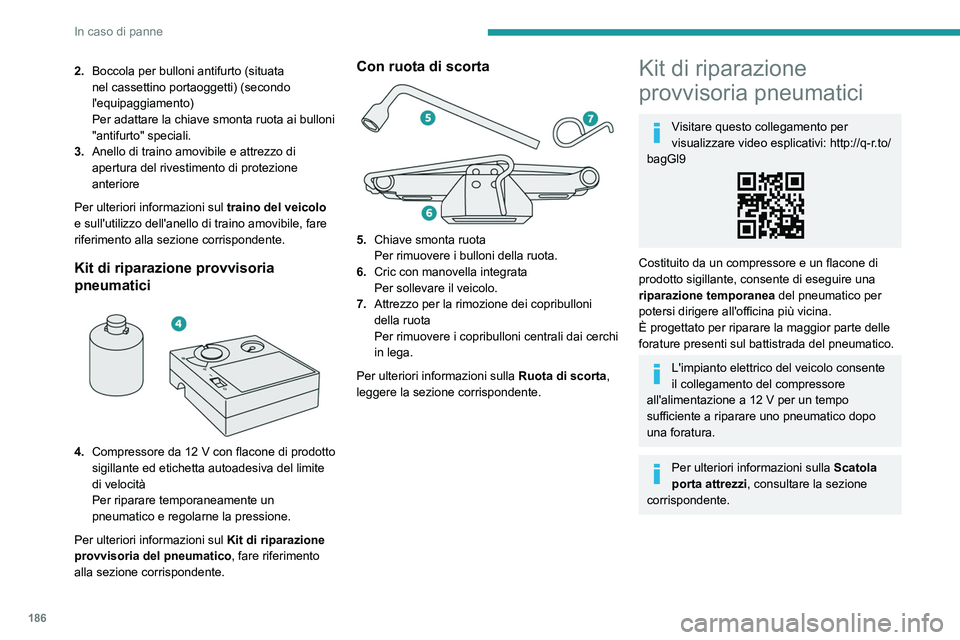

2.Boccola per bulloni antifurto (situata
nel cassettino portaoggetti) (secondo
l'equipaggiamento)
Per adattare la chiave smonta ruota ai bulloni
"antifurto" speciali.
3. Anello di traino amovibile e attrezzo di
apertura del rivestimento di protezione
anteriore
Per ulteriori informazioni sul traino del veicolo
e sull'utilizzo dell'anello di traino amovibile, fare
riferimento alla sezione corrispondente.
Kit di riparazione provvisoria
pneumatici


4. Compressore da 12 V con flacone di prodotto
sigillante ed etichetta autoadesiva del limite
di velocità
Per riparare temporaneamente un
pneumatico e regolarne la pressione.
Per ulteriori informazioni sul Kit di riparazione
provvisoria del pneumatico , fare riferimento
alla sezione corrispondente.
Con ruota di scorta

5. Chiave smonta ruota
Per rimuovere i bulloni della ruota.
6. Cric con manovella integrata
Per sollevare il veicolo.
7. Attrezzo per la rimozione dei copribulloni
della ruota
Per rimuovere i copribulloni centrali dai cerchi
in lega.
Per ulteriori informazioni sulla Ruota di scorta,
leggere la sezione corrispondente.
Kit di riparazione
provvisoria pneumatici
Visitare questo collegamento per
visualizzare video esplicativi: http://q-r.to/
bagGl9
Costituito da un compressore e un flacone di
prodotto sigillante, consente di eseguire una
riparazione temporanea del pneumatico per
potersi dirigere all'officina più vicina.
È progettato per riparare la maggior parte delle
forature presenti sul battistrada del pneumatico.
L'impianto elettrico del veicolo consente
il collegamento del compressore
all'alimentazione a 12
V per un tempo
sufficiente a riparare uno pneumatico dopo
una foratura.
Per ulteriori informazioni sulla Scatola
porta attrezzi, consultare la sezione
corrispondente.

187
In caso di panne

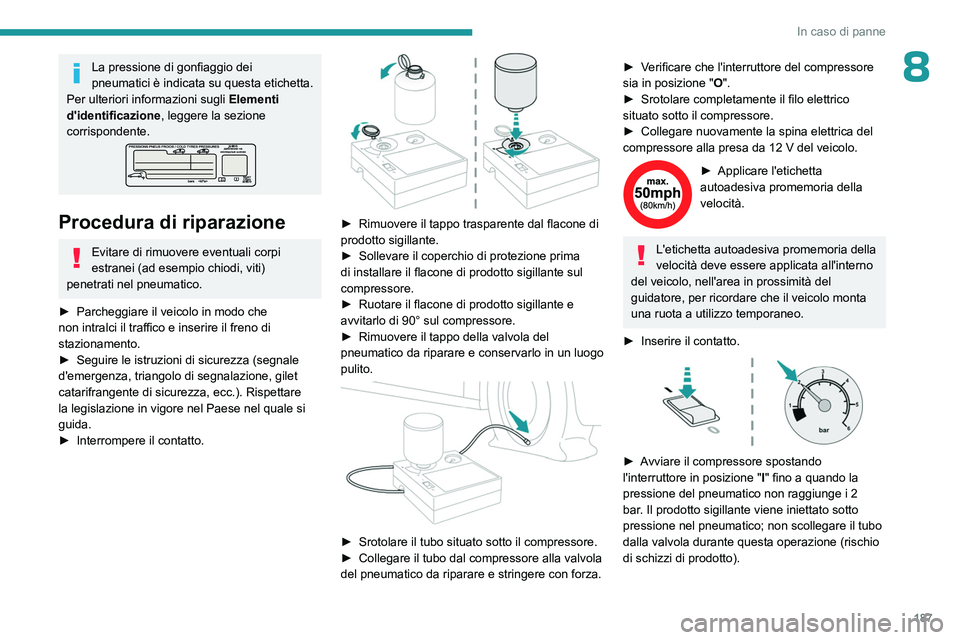

8La pressione di gonfiaggio dei
pneumatici è indicata su questa etichetta.
Per ulteriori informazioni sugli Elementi
d'identificazione , leggere la sezione
corrispondente.
Procedura di riparazione
Evitare di rimuovere eventuali corpi
estranei (ad esempio chiodi, viti)
penetrati nel pneumatico.
►

Parcheggiare il veicolo in modo che
non intralci il traffico e inserire il freno di
stazionamento.
►


Seguire le istruzioni di sicurezza (segnale
d'emergenza, triangolo di segnalazione, gilet
catarifrangente di sicurezza, ecc.). Rispettare
la legislazione in vigore nel Paese nel quale si
guida.
►


Interrompere il contatto.

► Rimuovere il tappo trasparente dal flacone di
prodotto sigillante.
►

Sollevare il coperchio di protezione prima
di installare il flacone di prodotto sigillante sul
compressore.
►


Ruotare il flacone di prodotto sigillante e
avvitarlo di 90° sul compressore.
►


Rimuovere il tappo della valvola del
pneumatico da riparare e conservarlo in

un luogo
pulito.


► Srotolare il tubo situato sotto il compressore.
► Collegare il tubo dal compressore alla valvola
del pneumatico da riparare e stringere con forza.
► Verificare che l'interruttore del compressore
sia in posizione "O".
►

Srotolare completamente il filo elettrico
situato sotto il compressore.
►


Collegare nuovamente la spina elettrica del
compressore alla presa da 12

V del veicolo.
► Applicare l'etichetta
autoadesiva promemoria della
velocità.
L'etichetta autoadesiva promemoria della
velocità deve essere applicata all'interno
del veicolo, nell'area in prossimità del
guidatore, per ricordare che il veicolo monta
una ruota a utilizzo temporaneo.
►

Inserire il contatto.

► Avviare il compressore spostando
l'interruttore in posizione "I" fino a quando la
pressione del pneumatico non raggiunge i 2
bar. Il prodotto sigillante viene iniettato sotto
pressione nel pneumatico; non scollegare il tubo
dalla valvola durante questa operazione (rischio
di schizzi di prodotto).

188
In caso di panne

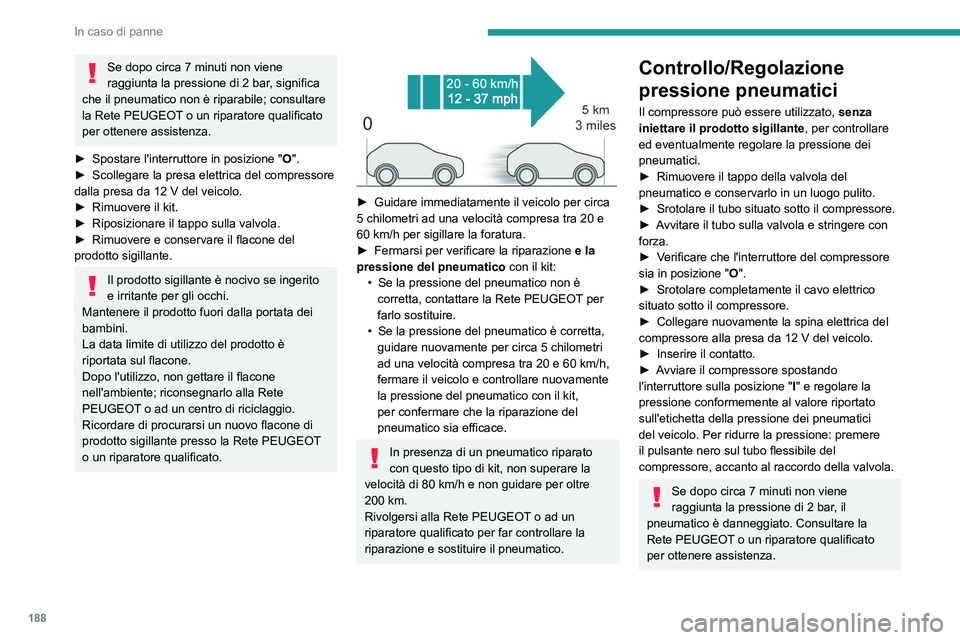

Se dopo circa 7 minuti non viene
raggiunta la pressione di 2 bar, significa
che il pneumatico non è riparabile; consultare
la Rete PEUGEOT o un riparatore qualificato
per ottenere assistenza.
►

Spostare l'interruttore in posizione
"O".
►

Scollegare la presa elettrica del compressore
dalla presa da 12

V del veicolo.
►

Rimuovere il kit.
►


Riposizionare il tappo sulla valvola.
►


Rimuovere e conservare il flacone del
prodotto sigillante.
Il prodotto sigillante è nocivo se ingerito
e irritante per gli occhi.
Mantenere il prodotto fuori dalla portata dei
bambini.
La data limite di utilizzo del prodotto è
riportata sul flacone.
Dopo l'utilizzo, non gettare il flacone
nell'ambiente; riconsegnarlo alla Rete
PEUGEOT o ad un centro di riciclaggio.
Ricordare di procurarsi un nuovo flacone di
prodotto sigillante presso la Rete PEUGEOT
o un riparatore qualificato.


► Guidare immediatamente il veicolo per circa
5 chilometri ad una velocità compresa tra 20 e
60
km/h per sigillare la foratura.
►

Fermarsi per verificare la riparazione e la
pressione del pneumatico con il kit:
•


Se la pressione del pneumatico non è
corretta, contattare la Rete PEUGEOT

per
farlo sostituire.
•

Se la pressione del pneumatico è corretta,
guidare nuovamente per circa 5

chilometri
ad una velocità compresa tra
20 e 60 km/h,
fermare il veicolo e controllare nuovamente
la pressione del pneumatico con il kit,
per confermare che la riparazione del
pneumatico sia efficace.
In presenza di un pneumatico riparato
con questo tipo di kit, non superare la
velocità di 80
km/h e non guidare per oltre
200

km.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato per far controllare la
riparazione e sostituire il pneumatico.
Controllo/Regolazione
pressione pneumatici
Il compressore può essere utilizzato, senza
iniettare il prodotto sigillante , per controllare
ed eventualmente regolare la pressione dei
pneumatici.
►

Rimuovere il tappo della valvola del
pneumatico e conservarlo in un luogo pulito.
►


Srotolare il tubo situato sotto il compressore.
►


A
vvitare il tubo sulla valvola e stringere con
forza.
►

V
erificare che l'interruttore del compressore
sia in posizione
"O".
►

Srotolare completamente il cavo elettrico
situato sotto il compressore.
►


Collegare nuovamente la spina elettrica del
compressore alla presa da 12

V del veicolo.
►

Inserire il contatto.
►


A
vviare il compressore spostando
l'interruttore sulla posizione
"I" e regolare la
pressione conformemente al valore riportato
sull'etichetta della pressione dei pneumatici
del veicolo. Per ridurre la pressione: premere
il pulsante nero sul tubo flessibile del
compressore, accanto al raccordo della valvola.
Se dopo circa 7 minuti non viene
raggiunta la pressione di 2 bar, il
pneumatico è danneggiato. Consultare la
Rete PEUGEOT o un riparatore qualificato
per ottenere assistenza.

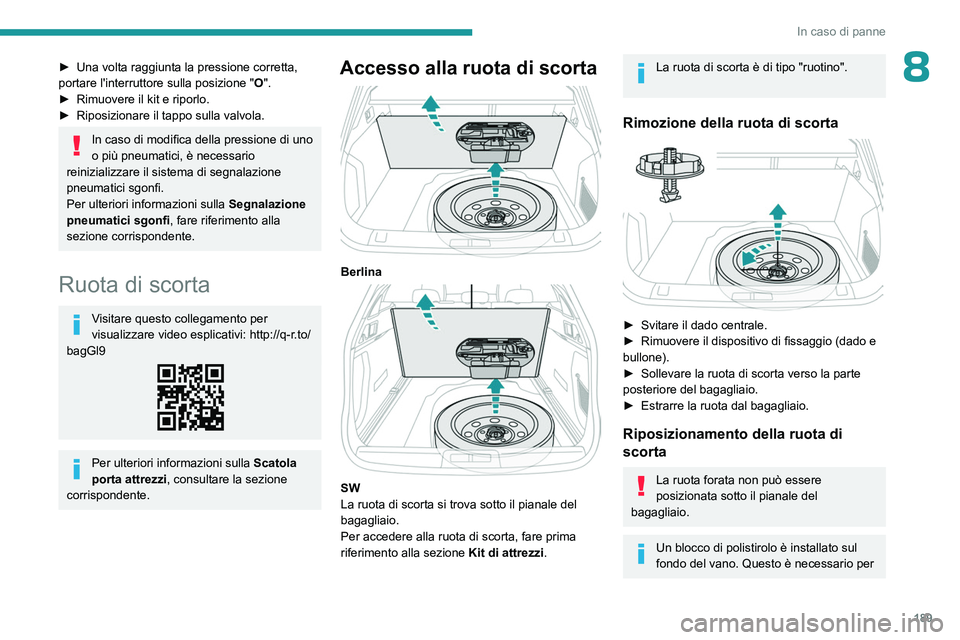

189
In caso di panne
8► Una volta raggiunta la pressione corretta,
portare l'interruttore sulla posizione "O".
►

Rimuovere il kit e riporlo.
►


Riposizionare il tappo sulla valvola.
In caso di modifica della pressione di uno
o più pneumatici, è necessario
reinizializzare il sistema di segnalazione
pneumatici sgonfi.
Per ulteriori informazioni sulla Segnalazione
pneumatici sgonfi , fare riferimento alla
sezione corrispondente.
Ruota di scorta
Visitare questo collegamento per
visualizzare video esplicativi: http://q-r.to/
bagGl9
Per ulteriori informazioni sulla Scatola
porta attrezzi, consultare la sezione
corrispondente.
Accesso alla ruota di scorta

Berlina

SW
La ruota di scorta si trova sotto il pianale del
bagagliaio.
Per accedere alla ruota di scorta, fare prima
riferimento alla sezione Kit di attrezzi.
La ruota di scorta è di tipo "ruotino".
Rimozione della ruota di scorta

► Svitare il dado centrale.
► Rimuovere il dispositivo di fissaggio (dado e
bullone).
►

Sollevare la ruota di scorta verso la parte
posteriore del bagagliaio.
►


Estrarre la ruota dal bagagliaio.
Riposizionamento della ruota di
scorta
La ruota forata non può essere
posizionata sotto il pianale del
bagagliaio.
Un blocco di polistirolo è installato sul
fondo del vano. Questo è necessario per

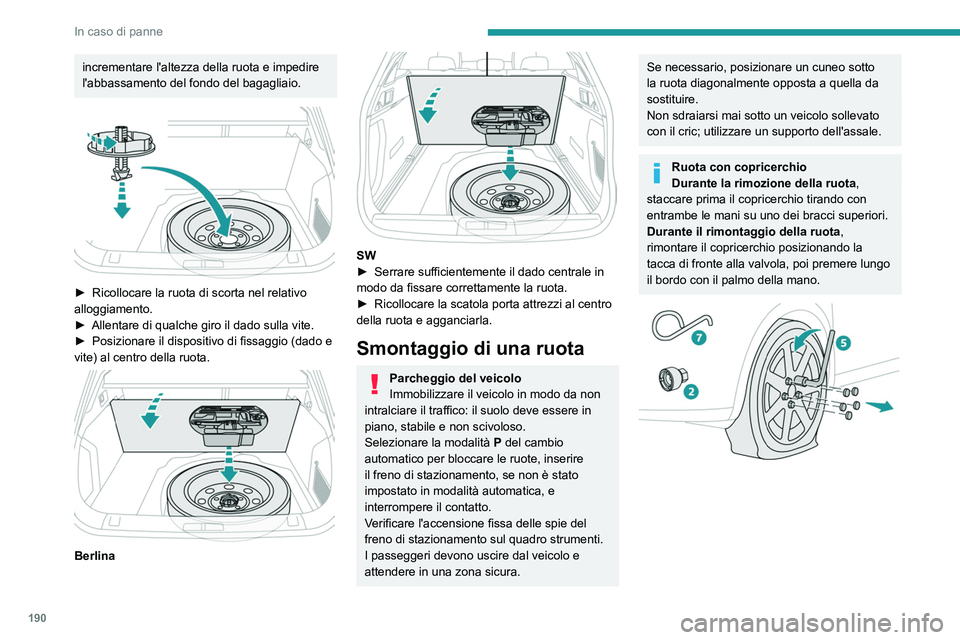

190
In caso di panne
incrementare l'altezza della ruota e impedire
l'abbassamento del fondo del bagagliaio.


► Ricollocare la ruota di scorta nel relativo
alloggiamento.
►

Allentare di qualche giro il dado sulla vite.
►


Posizionare il dispositivo di fissaggio (dado e
vite) al centro della ruota.


Berlina

SW
► Serrare sufficientemente il dado centrale in
modo da fissare correttamente la ruota.
►

Ricollocare la scatola porta attrezzi al centro
della ruota e agganciarla.
Smontaggio di una ruota
Parcheggio del veicolo
Immobilizzare il veicolo in modo da non
intralciare il traffico: il suolo deve essere in
piano, stabile e non scivoloso.
Selezionare la modalità

P
del cambio
automatico per bloccare le ruote, inserire
il freno di stazionamento, se non è stato
impostato in modalità automatica, e
interrompere il contatto.
Verificare l'accensione fissa delle spie del
freno di stazionamento sul quadro strumenti.
I passeggeri devono uscire dal veicolo e
attendere in una zona sicura.
Se necessario, posizionare un cuneo sotto
la ruota diagonalmente opposta a quella da
sostituire.
Non sdraiarsi mai sotto un veicolo sollevato
con il cric; utilizzare un supporto dell'assale.
Ruota con copricerchio
Durante la rimozione della ruota ,
staccare prima il copricerchio tirando con
entrambe le mani su uno dei bracci superiori.
Durante il rimontaggio della ruota ,
rimontare il copricerchio posizionando la
tacca di fronte alla valvola, poi premere lungo
il bordo con il palmo della mano.
