2023 PEUGEOT 508 stop start

2
Sommario
 ■
Vista d'insiemeVista d'insieme 4
 ■
Modalità di guida ecologica
 1Strumenti del cruscottoInformazioni per il guidatore 10
Quadri strumenti digitali 10
Spie d'allarme 11
Indicatori 18
Test manuale 22
Contachilometri totalizzatore 22
Computer di bordo 23
Display touch screen da 10 pollici 24
Funzioni aggiuntive a distanza (ibrido ricaricabile) 26
 2AccessoChiave elettronica con funzione telecomando
e chiave integrata 27
Apertura e avviamento senza chiave 29
Chiusura centralizzata 31
Procedure d'emergenza 32
Allarme 34
Porte 36
Bagagliaio 37
Portellone elettrico 38
Alzacristalli elettrici 42
Tetto panoramico 43
 3Ergonomia e confortPosizione di guida 46
Sedili anteriori 47
Regolazione del volante 50
Retrovisori 51
Sedili posteriori 52
Riscaldamento e ventilazione 54
Climatizzazione automatica bizona 55
Disappannamento/Sbrinamento anteriore 58
Parabrezza riscaldato 58
Disappannamento/Sbrinamento del lunotto 59
Pre-condizionamento della temperatura (ibrido
ricaricabile)
59
Allestimenti anteriori 60
Plafoniere 63
Illuminazione dell'abitacolo 64
Allestimenti posteriori 64
Allestimenti del bagagliaio 65
 4Illuminazione e visibilitàComandi d'illuminazione esterna 71
Indicatori di direzione 72
Regolazione dell'altezza dei fari 72
Accensione automatica dei fari 73
Guide-me-home e illuminazione d'accoglienza 73
Accensione automatica dei fari -
Raccomandazioni generali
74
Peugeot Matrix LED Technology 2.0 74
Adaptive Frontlight System 76
Night Vision 77
Comandi del tergicristallo 78
Sostituzione di una spazzola tergicristallo 80
Tergicristallo automatico 81
 5SicurezzaRaccomandazioni generali relative
alla sicurezza 82
Segnale d'emergenza 82
Avvisatore acustico 83
Avvisatore acustico pedoni (ibrido ricaricabile) 83
Emergenza o assistenza 83
Sistema di registrazione di dati di evento 85
Programma elettronico di stabilità (ESC) 86
Cinture di sicurezza 88
Airbag 90
Cofano motore attivo 93
Seggiolini per bambini 93
Disattivazione dell'airbag anteriore lato
passeggero
96
Seggiolini ISOFIX 96
Seggiolini

i-Size per bambini 97
Installazione di seggiolini per bambini 99
Sicurezza bambini 102
 6GuidaConsigli di guida 104
Avviamento/Spegnimento del motore 106
Avviamento dei veicoli ibridi ricaricabili 106
Freno di stazionamento elettrico 108
Cambio automatico 11 0
Active Suspension Control 11 3
Modalità di guida 11 3
Partenza assistita in salita 11 5
Indicatore di cambio marcia 11 6
Stop & Start 11 6
Segnalazione pneumatici sgonfi 11 8
Sistemi di assistenza alla guida e alla manovra-
Raccomandazioni generali
120
Tasti di scelta rapida per sistemi di
assistenza alla guida
121
Riconoscimento dei cartelli stradali 122
Limitatore di velocità 126

4
Vista d'insieme
Presentazione
Queste illustrazioni e descrizioni sono fornite a
titolo indicativo. La presenza e la posizione di
alcuni elementi possono variare in funzione della
versione o del livello di rifinitura.
Quadro strumenti e comandi



1. Comandi del tetto apribile e della tendina
d'occultamento
Plafoniera a sfioramento/Faretti lettura carte
a sfioramento anteriori
2. Display spie
cinture di sicurezza e airbag
anteriore lato passeggero
Chiamata d'emergenza/Chiamata
d'assistenza
3. Retrovisore interno
4. Quadro strumenti digitale
5. Barretta di controllo laterale/Porta biglietti
6. Scatola portafusibili
7. Apertura del cofano motore
8. Frontalino comandi alzacristalli elettrici e
retrovisori
9. Appoggiagomito anteriore
Porte USB
10. Porte USB 11 .
Airbag anteriore lato passeggero
12. Cassettino portaoggetti
Console centrale

1.Segnale d'emergenza
Chiusura centralizzata
2. Display touch screen HD da
10"
3. Ricarica smartphone senza filo
4. Vano portaoggetti
Presa 12
V
5. Freno di stazionamento elettrico
6. Comandi del cambio automatico
7. Avviamento/Spegnimento del motore con
START/STOP pulsante
Selettore modalità di guida

6
Vista d'insieme
Sistema ibrido ricaricabile

1.Motore benzina
2. Motore elettrico anteriore e posteriore
(secondo la versione)
3. Batteria di trazione
4. Batterie accessori 12
V
5. Cambio automatico elettrico a 8 marce
(e-EAT8)
6. Sportellino di carica
7. Sportellino serbatoio carburante
8. Selettore modalità di guida
9. Cavo per carica domestica
La tecnologia ibrida ricaricabile combina due
fonti di energia: quella del motore benzina e
quella di uno o due motori elettrici (secondo la
versione).
Il motore a combustione e il motore elettrico
possono funzionare in modo alternato o
simultaneamente, in funzione della modalità di
guida selezionata e delle condizioni di guida. La sola energia elettrica fornisce il movimento
del veicolo nella modalità
Electric, oltre che
nella modalità Ibrido in caso di fabbisogno
moderato. Assiste il motore benzina durante le
fasi di avviamento e di accelerazione.
L'energia elettrica è fornita da una batteria di
trazione ricaricabile.
Etichette
Sezione "Ergonomia e confort - Panchetta
posteriore - Appoggiatesta posteriori":


Sezione "Ergonomia e confort - Allestimenti
anteriori - Ricarica smartphone senza filo":


Sezioni "Illuminazione e visibilità - Comandi
d'illuminazione esterna" e "In caso di panne -
Sostituzione di una lampadina":


Sezione "Sicurezza - Raccomandazioni
generali relative alla sicurezza - Installazione
di accessori elettrici"
:


Sezione "Sicurezza - Seggiolini per bambini -
Disattivazione dell'airbag anteriore lato
passeggero"
:


Sezione "Sicurezza - Fissaggi ISOFIX":
i-SizeTOP TETHER
Sezione "Guida - Freno di stazionamento
elettrico":


Sezione "Guida - Stop & Start":
Sezione "Informazioni pratiche -
Compatibilità dei carburanti":




Sezione "Informazioni pratiche - Sistema
ibrido ricaricabile":

17
Strumenti del cruscotto
1Airbag anteriore lato passeggero (ON)Fissa.
Attivazione airbag anteriore lato
passeggero.
Il comando è impostato in posizione
"ON".
In questo caso, non collocare un seggiolino
per bambini di tipo "spalle verso la strada"
sul sedile del passeggero anteriore. Rischio
di lesioni gravi!
Airbag anteriore lato passeggero (OFF)Fissa.
L'airbag anteriore lato passeggero è
disattivato.
Il comando è impostato in posizione " OFF".
È possibile installare un seggiolino per bambini
di tipo "spalle verso la strada", a meno che sia
presente un'anomalia degli airbag (spia degli
airbag accesa).
Allarme pneumatici sgonfiFissa.
La pressione di uno o più pneumatici è
insufficiente.
Controllare al più presto la pressione dei
pneumatici.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente. La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire la procedura (3).
Sensori di assistenza al parcheggioLampeggiante.
Il sistema rileva un ostacolo.
Fissa, accompagnata dalla
visualizzazione di un messaggio e da un
segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Fissa, accompagnata dalla
visualizzazione del messaggio " Sensore
assistenza parcheggio ostacolato: Pulire il
sensore, vedere Manuale d'uso ".
Il sensore è coperto.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
Pulire i sensori anteriori e/o posteriori.
Stop & StartFissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema Stop & Start è stato disattivato
manualmente.
Il motore non si spegnerà al successivo stop.
Premere il pulsante per riattivare il sistema.
Fissa.
Il sistema Stop & Start è stato disattivato
automaticamente.
Il motore non si spegnerà al successivo stop, se
la temperatura esterna è: –

inferiore a
0°C.
–
superiore a
+35°C.
Per ulteriori informazioni, leggere la sezione
Guida .
Lampeggiante e poi fissa, accompagnata
da un messaggio.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Night VisionFissa.
La funzione è stata attivata, ma il veicolo
procede troppo velocemente o la temperatura
esterna è oltre l'intervallo operativo.
La visualizzazione è disponibile con la modalità
"Visione notturna ", ma il sistema non emette
un allarme.
Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità .
Fendinebbia posterioriFissa.
I fari sono accesi.
Spie verdi
Stop & Start
Fissa.
Quando il veicolo si ferma, la funzione
Stop & Start mette il motore in modalità STOP.
Lampeggiamento temporaneo.
La modalità STOP non è
temporaneamente disponibile o la modalità
START si attiva automaticamente.
Per ulteriori informazioni, leggere la sezione
Guida .

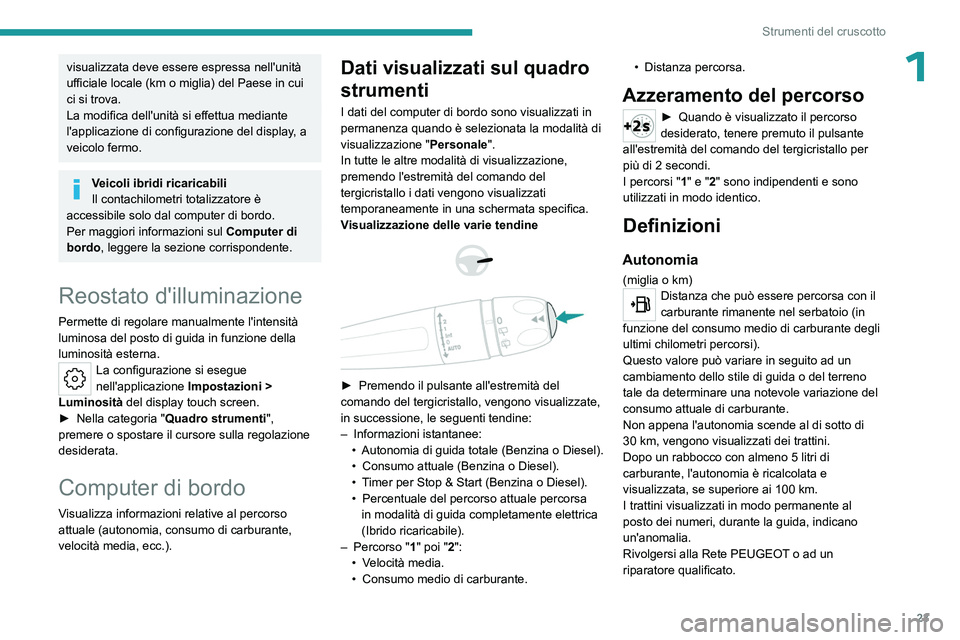

23
Strumenti del cruscotto
1visualizzata deve essere espressa nell'unità
ufficiale locale (km o miglia) del Paese in cui
ci si trova.
La modifica dell'unità si effettua mediante
l'applicazione di configurazione del display, a
veicolo fermo.
Veicoli ibridi ricaricabili
Il contachilometri totalizzatore è
accessibile solo dal computer di bordo.
Per maggiori informazioni sul Computer di
bordo, leggere la sezione corrispondente.
Reostato d'illuminazione
Permette di regolare manualmente l'intensità
luminosa del posto di guida in funzione della
luminosità esterna.
La configurazione si esegue
nell'applicazione Impostazioni
>
Luminosità del display touch screen.
►

Nella categoria
"Quadro strumenti",
premere o spostare il cursore sulla regolazione
desiderata.
Computer di bordo
Visualizza informazioni relative al percorso
attuale (autonomia, consumo di carburante,
velocità media, ecc.).
Dati visualizzati sul quadro
strumenti
I dati del computer di bordo sono visualizzati in
permanenza quando è selezionata la modalità di
visualizzazione " Personale".
In tutte le altre modalità di visualizzazione,
premendo l'estremità del comando del
tergicristallo i dati vengono visualizzati
temporaneamente in una schermata specifica.
Visualizzazione delle varie tendine




► Premendo il pulsante all'estremità del
comando del tergicristallo, vengono visualizzate,
in successione, le seguenti tendine:
–

Informazioni istantanee:
•


Autonomia di guida totale (Benzina o Diesel).
•


Consumo attuale (Benzina o Diesel).
•


T
imer per Stop & Start (Benzina o Diesel).
•

Percentuale del percorso attuale percorsa
in modalità di guida completamente elettrica
(Ibrido ricaricabile).
–


Percorso "
1" poi "2":
•

V
elocità media.
•

Consumo medio di carburante. •


Distanza percorsa.
Azzeramento del percorso
► Quando è
visualizzato il percorso
desiderato, tenere premuto il pulsante
all'estremità del comando del tergicristallo per
più di 2 secondi.
I percorsi "1" e "2" sono indipendenti e sono
utilizzati in modo identico.
Definizioni
Autonomia
(miglia o km)Distanza che può essere percorsa con il
carburante rimanente nel serbatoio (in
funzione del consumo medio di carburante degli
ultimi chilometri percorsi).
Questo valore può variare in seguito ad un
cambiamento dello stile di guida o del terreno
tale da determinare una notevole variazione del
consumo attuale di carburante.
Non appena l'autonomia scende al di sotto di
30

km, vengono visualizzati dei trattini.
Dopo un rabbocco con almeno 5 litri di
carburante, l'autonomia è ricalcolata e
visualizzata, se superiore ai 100
km.
I trattini visualizzati in modo permanente al
posto dei numeri, durante la guida, indicano
un'anomalia.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.

24

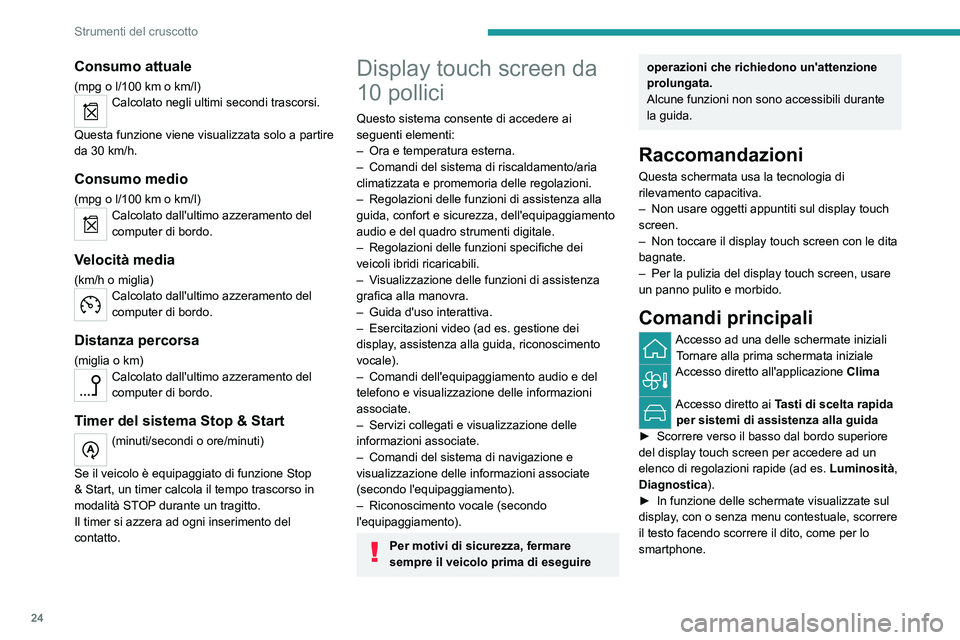

Strumenti del cruscotto
Consumo attuale
(mpg o l/100 km o km/l)Calcolato negli ultimi secondi trascorsi.
Questa funzione viene visualizzata solo a partire
da 30

km/h.
Consumo medio
(mpg o l/100 km o km/l)Calcolato dall'ultimo azzeramento del
computer di bordo.
Velocità media
(km/h o miglia)Calcolato dall'ultimo azzeramento del
computer di bordo.
Distanza percorsa
(miglia o km)Calcolato dall'ultimo azzeramento del
computer di bordo.
Timer del sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di funzione Stop
& Start, un timer calcola il tempo trascorso in
modalità STOP durante un tragitto.
Il timer si azzera ad ogni inserimento del
contatto.
Display touch screen da
10 pollici
Questo sistema consente di accedere ai
seguenti elementi:
–
Ora e temperatura esterna.
–


Comandi del sistema di riscaldamento/aria
climatizzata e promemoria delle regolazioni.
–


Regolazioni delle funzioni di assistenza alla
guida, confort e sicurezza, dell'equipaggiamento
audio e del quadro strumenti digitale.
–


Regolazioni delle funzioni specifiche dei
veicoli ibridi ricaricabili.
–


V
isualizzazione delle funzioni di assistenza
grafica alla manovra.
–

Guida d'uso interattiva.
–


Esercitazioni video (ad es.
gestione dei
display, assistenza alla guida, riconoscimento
vocale).
–

Comandi dell'equipaggiamento audio e del
telefono e visualizzazione delle informazioni
associate.
–


Servizi collegati e visualizzazione delle
informazioni associate.
–


Comandi del sistema di navigazione e
visualizzazione delle informazioni associate
(secondo l'equipaggiamento).
–


Riconoscimento vocale (secondo
l'equipaggiamento).
Per motivi di sicurezza, fermare
sempre il veicolo prima di eseguire
operazioni che richiedono un'attenzione
prolungata.
Alcune funzioni non sono accessibili durante
la guida.
Raccomandazioni
Questa schermata usa la tecnologia di
rilevamento capacitiva.
–

Non usare oggetti appuntiti sul display touch
screen.
–


Non toccare il display touch screen con le dita
bagnate.
–


Per la pulizia del display touch screen, usare
un panno pulito e morbido.
Comandi principali
Accesso ad una delle schermate iniziali Tornare alla prima schermata iniziale
Accesso diretto all'applicazione Clima
Accesso diretto ai Tasti di scelta rapida
per sistemi di assistenza alla guida
►

Scorrere verso il basso dal bordo superiore
del display touch screen per accedere ad un
elenco di regolazioni rapide (ad es. Luminosità,
Diagnostica

).
►

In funzione delle schermate visualizzate sul
display

, con o senza menu contestuale, scorrere
il testo facendo scorrere il dito, come per lo
smartphone.

33

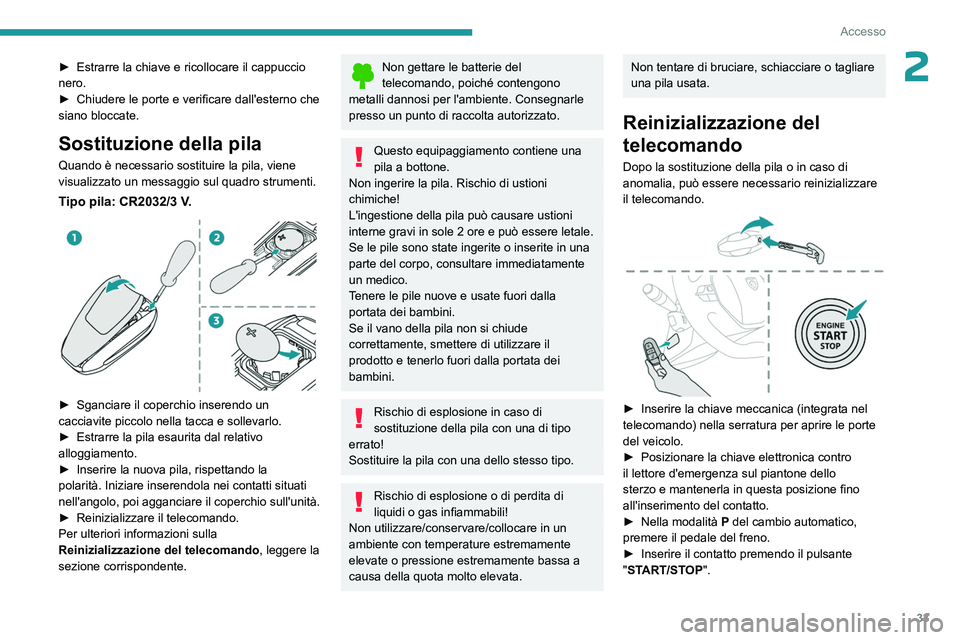

Accesso
2► Estrarre la chiave e ricollocare il cappuccio
nero.
►

Chiudere le porte e verificare dall'esterno che
siano bloccate.
Sostituzione della pila
Quando è necessario sostituire la pila, viene
visualizzato un messaggio sul quadro strumenti.
Tipo pila: CR2032/3 V.

► Sganciare il coperchio inserendo un
cacciavite piccolo nella tacca e sollevarlo.
►

Estrarre la pila esaurita dal relativo
alloggiamento.
►


Inserire la nuova pila, rispettando la
polarità. Iniziare inserendola nei contatti situati
nell'angolo, poi agganciare il coperchio sull'unità.
►


Reinizializzare il telecomando.
Per ulteriori informazioni sulla
Reinizializzazione del telecomando , leggere la
sezione corrispondente.
Non gettare le batterie del
telecomando, poiché contengono
metalli dannosi per l'ambiente. Consegnarle
presso un punto di raccolta autorizzato.
Questo equipaggiamento contiene una
pila a bottone.
Non ingerire la pila. Rischio di ustioni
chimiche!
L'ingestione della pila può causare ustioni
interne gravi in sole 2 ore e può essere letale.
Se le pile sono state ingerite o inserite in una
parte del corpo, consultare immediatamente
un medico.
Tenere le pile nuove e usate fuori dalla
portata dei bambini.
Se il vano della pila non si chiude
correttamente, smettere di utilizzare il
prodotto e tenerlo fuori dalla portata dei
bambini.
Rischio di esplosione in caso di
sostituzione della pila con una di tipo
errato!
Sostituire la pila con una dello stesso tipo.
Rischio di esplosione o di perdita di
liquidi o gas infiammabili!
Non utilizzare/conservare/collocare in un
ambiente con temperature estremamente
elevate o pressione estremamente bassa a
causa della quota molto elevata.
Non tentare di bruciare, schiacciare o tagliare
una pila usata.
Reinizializzazione del
telecomando
Dopo la sostituzione della pila o in caso di
anomalia, può essere necessario reinizializzare
il telecomando.


► Inserire la chiave meccanica (integrata nel
telecomando) nella serratura per aprire le porte
del veicolo.
►

Posizionare la chiave elettronica contro
il lettore d'emergenza sul piantone dello
sterzo e mantenerla in questa posizione fino
all'inserimento del contatto.
►


Nella modalità P

del cambio automatico,
premere il pedale del freno.
►

Inserire il contatto premendo il pulsante
"

START/STOP".

43

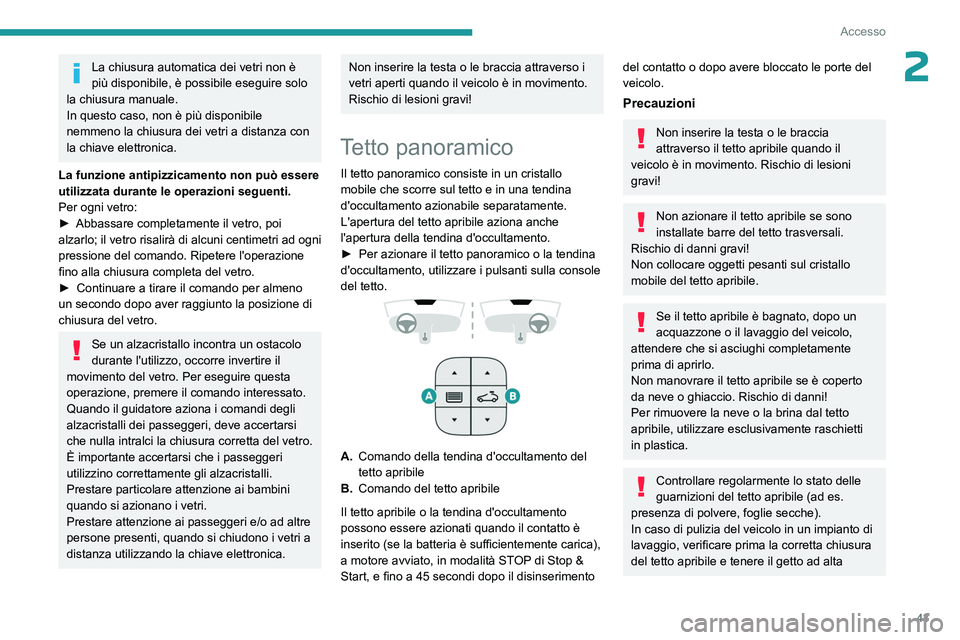

Accesso
2La chiusura automatica dei vetri non è
più disponibile, è possibile eseguire solo
la chiusura manuale.
In questo caso, non è più disponibile
nemmeno la chiusura dei vetri a distanza con
la chiave elettronica.
La funzione antipizzicamento non può essere
utilizzata durante le operazioni seguenti.
Per ogni vetro:
►

Abbassare completamente il vetro, poi
alzarlo;

il vetro risalirà di alcuni centimetri ad ogni
pressione del comando. Ripetere l'operazione
fino alla chiusura completa del vetro.
►

Continuare a tirare il comando per almeno
un secondo dopo aver raggiunto la posizione di
chiusura del vetro.
Se un alzacristallo incontra un ostacolo
durante l'utilizzo, occorre invertire il
movimento del vetro. Per eseguire questa
operazione, premere il comando interessato.
Quando il guidatore aziona i comandi degli
alzacristalli dei passeggeri, deve accertarsi
che nulla intralci la chiusura corretta del vetro.
È importante accertarsi che i passeggeri
utilizzino correttamente gli alzacristalli.
Prestare particolare attenzione ai bambini
quando si azionano i vetri.
Prestare attenzione ai passeggeri e/o ad altre
persone presenti, quando si chiudono i vetri a
distanza utilizzando la chiave elettronica.
Non inserire la testa o le braccia attraverso i
vetri aperti quando il veicolo è in movimento.
Rischio di lesioni gravi!
Tetto panoramico
Il tetto panoramico consiste in un cristallo
mobile che scorre sul tetto e in una tendina
d'occultamento azionabile separatamente.
L'apertura del tetto apribile aziona anche
l'apertura della tendina d'occultamento.
►

Per azionare il tetto panoramico o la tendina
d'occultamento, utilizzare i pulsanti sulla console
del tetto.


A. Comando della tendina d'occultamento del
tetto apribile
B. Comando del tetto apribile
Il tetto apribile o la tendina d'occultamento
possono essere azionati quando il contatto è
inserito (se la batteria è sufficientemente carica),
a motore avviato, in modalità STOP di Stop &
Start, e fino a 45
secondi dopo il disinserimento
del contatto o dopo avere bloccato le porte del
veicolo.
Precauzioni
Non inserire la testa o le braccia
attraverso il tetto apribile quando il
veicolo è in movimento. Rischio di lesioni
gravi!
Non azionare il tetto apribile se sono
installate barre del tetto trasversali.
Rischio di danni gravi!
Non collocare oggetti pesanti sul cristallo
mobile del tetto apribile.
Se il tetto apribile è bagnato, dopo un
acquazzone o il lavaggio del veicolo,
attendere che si asciughi completamente
prima di aprirlo.
Non manovrare il tetto apribile se è coperto
da neve o ghiaccio. Rischio di danni!
Per rimuovere la neve o la brina dal tetto
apribile, utilizzare esclusivamente raschietti
in plastica.
Controllare regolarmente lo stato delle
guarnizioni del tetto apribile (ad es.
presenza di polvere, foglie secche).
In caso di pulizia del veicolo in un impianto di
lavaggio, verificare prima la corretta chiusura
del tetto apribile e tenere il getto ad alta
