2023 PEUGEOT 5008 Instrukcja obsługi (in Polish)

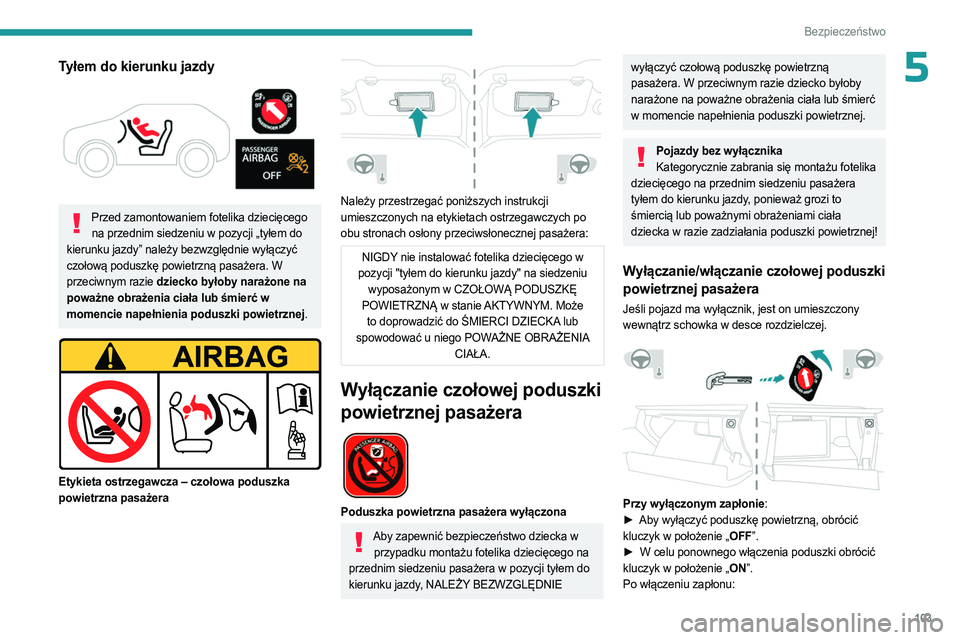

103
Bezpieczeństwo
5Tyłem do kierunku jazdy

Przed zamontowaniem fotelika dziecięcego na przednim siedzeniu w pozycji „tyłem do
kierunku jazdy” należy bezwzględnie wyłączyć
czołową poduszkę powietrzną pasażera. W
przeciwnym razie dziecko byłoby narażone na
poważne obrażenia ciała lub śmierć w
momencie napełnienia poduszki powietrznej.


Etykieta ostrzegawcza – czołowa poduszka
powietrzna pasażera


Należy przestrzegać poniższych instrukcji
umieszczonych na etykietach ostrzegawczych po
obu stronach osłony przeciwsłonecznej pasażera:
NIGDY nie instalować fotelika dziecięcego w
pozycji "tyłem do kierunku jazdy" na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETRZNĄ w stanie AKTYWNYM. Może to doprowadzić do ŚMIERCI DZIECKA lub
spowodować u niego POWAŻNE OBRAŻENIA CIAŁA.
Wyłączanie czołowej poduszki
powietrznej pasażera


Poduszka powietrzna pasażera wyłączona
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego na
przednim siedzeniu pasażera w pozycji tyłem do
kierunku jazdy, NALEŻY BEZWZGLĘDNIE
wyłączyć czołową poduszkę powietrzną
pasażera. W przeciwnym razie dziecko byłoby
narażone na poważne obrażenia ciała lub śmierć
w momencie napełnienia poduszki powietrznej.
Pojazdy bez wyłącznika Kategorycznie zabrania się montażu fotelika
dziecięcego na przednim siedzeniu pasażera
tyłem do kierunku jazdy, ponieważ grozi to
śmiercią lub poważnymi obrażeniami ciała
dziecka w razie zadziałania poduszki powietrznej!
Wyłączanie/włączanie czołowej poduszki
powietrznej pasażera
Jeśli pojazd ma wyłącznik, jest on umieszczony
wewnątrz schowka w desce rozdzielczej.


Przy wyłączonym zapłonie:
► Aby wyłączyć poduszkę powietrzną, obrócić
kluczyk w położenie „OFF”.
►

W celu ponownego włączenia poduszki obrócić

kluczyk w położenie „ON”.
Po włączeniu zapłonu:

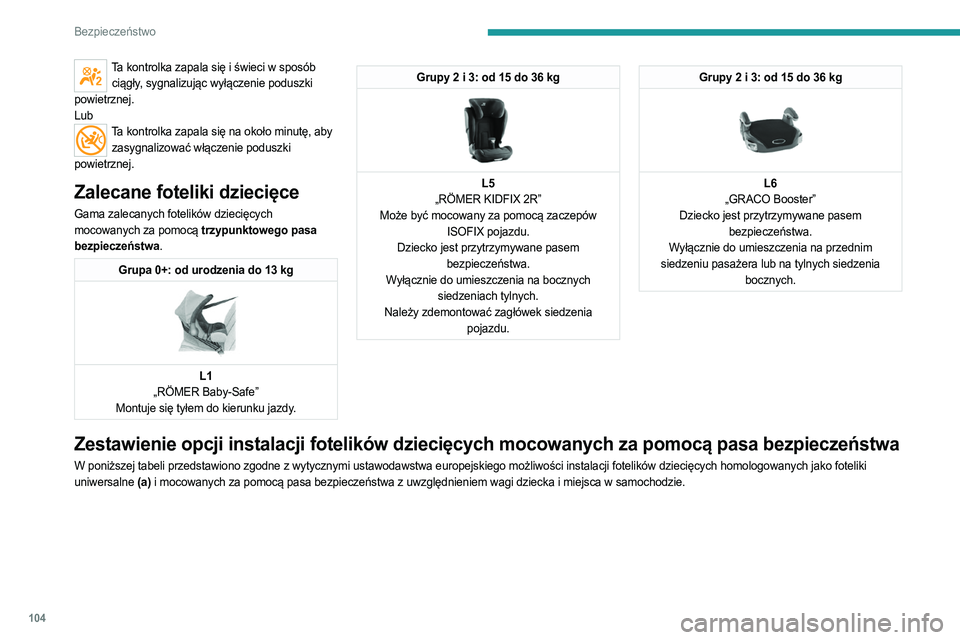

104
Bezpieczeństwo
Ta kontrolka zapala się i świeci w sposób ciągły, sygnalizując wyłączenie poduszki
powietrznej.
Lub
Ta kontrolka zapala się na około minutę, aby zasygnalizować włączenie poduszki
powietrznej.
Zalecane foteliki dziecięce
Gama zalecanych fotelików dziecięcych
mocowanych za pomocą trzypunktowego pasa
bezpieczeństwa.
Grupa 0+: od urodzenia do 13 kg

L1
„RÖMER Baby-Safe”
Montuje się tyłem do kierunku jazdy.
Grupy 2 i 3: od 15 do 36 kg

L5
„RÖMER KIDFIX 2R”
Może być mocowany za pomocą zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Wyłącznie do umieszczenia na bocznych siedzeniach tylnych.
Należy zdemontować zagłówek siedzenia pojazdu.
Grupy 2 i 3: od 15 do 36 kg

L6
„GRACO Booster”
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Wyłącznie do umieszczenia na przednim
siedzeniu pasażera lub na tylnych siedzenia bocznych.
Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa
W poniższej tabeli przedstawiono zgodne z wytycznymi ustawodawstwa europejskiego możliwości instalacji fotelików dziecięcych homologowanych jako foteliki
uniwersalne (a) i mocowanych za pomocą pasa bezpieczeństwa z uwzględnieniem wagi dziecka i miejsca w samochodzie.

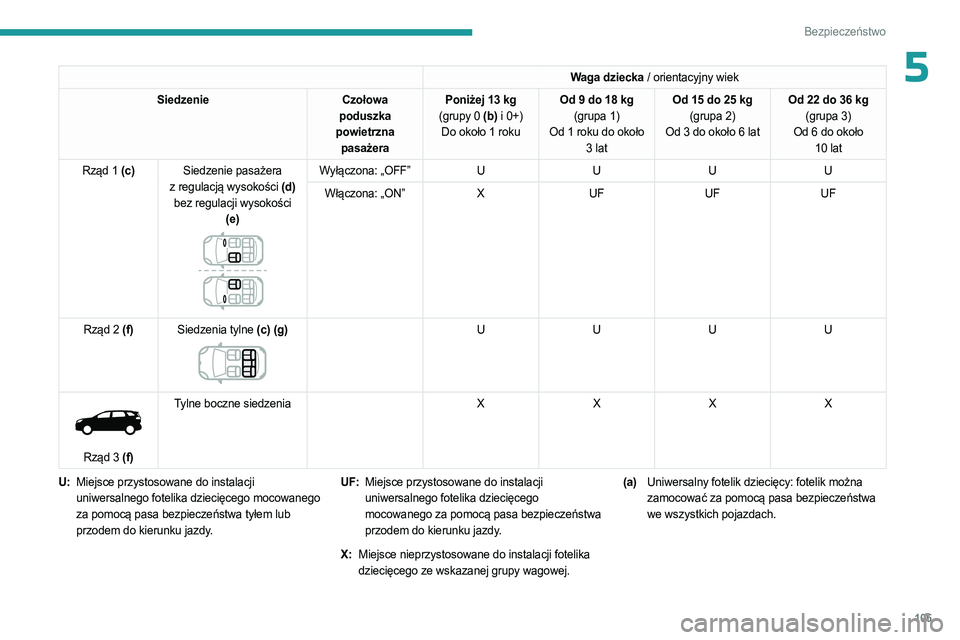

105
Bezpieczeństwo
5Waga dziecka / orientacyjny wiek
Siedzenie Czołowa
poduszka
powietrzna pasażera Poniżej 13

kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25
kg
(grupa 2)
Od 3 do około 6 lat Od 22 do 36
kg
(grupa 3)
Od 6 do około 10 lat
Rząd 1 (c) Siedzenie pasażera
z regulacją wysokości (d) bez regulacji wysokości (e)


Wyłączona: „OFF” UUUU
Włączona: „ON” XUF UFUF
Rząd 2 (f) Siedzenia tylne (c) (g)


U UUU


Rząd 3 (f)Tylne boczne siedzenia
XXXX
U: Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego mocowanego
za pomocą pasa bezpieczeństwa tyłem lub
przodem do kierunku jazdy. UF:
Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa bezpieczeństwa
przodem do kierunku jazdy.
X: Miejsce nieprzystosowane do instalacji fotelika
dziecięcego ze wskazanej grupy wagowej. (a)
Uniwersalny fotelik dziecięcy: fotelik można
zamocować za pomocą pasa bezpieczeństwa
we wszystkich pojazdach.

106
Bezpieczeństwo
(b)Grupa 0: od urodzenia do 10 kg.

Na przednim siedzeniu nie wolno mocować
gondoli ani łóżeczek samochodowych.


Na przednim siedzeniu ani w 3. rzędzie
nie wolno mocować gondoli ani łóżeczek
samochodowych.
(c) Przed umieszczeniem dziecka na tym
siedzeniu należy zapoznać się z przepisami
obowiązującymi w danym kraju.
(d) Położenie maksymalnej wysokości
(e) Wyprostowane oparcie.
(f) Aby zamontować fotelik dziecięcy na tylnym
siedzeniu tyłem albo przodem do kierunku
jazdy, przesunąć przednie siedzenie do przodu,
a następnie wyprostować jego oparcie, aby
zapewnić dość miejsca na fotelik dziecięcy i na
nogi dziecka.
(g)


Nigdy nie montować fotelika dziecięcego z
podpórką na tylnym środkowym siedzeniu.
Mocowania „ISOFIX”
W mocowania ISOFIX są wyposażone pokazane
poniżej siedzenia:








* W zależności od wersji.
Mocowania obejmują trzy odpowiednio oznaczone
zaczepy w przypadku każdego siedzenia.
–

Dwa zaczepy
A znajdują się między oparciem a
siedziskiem siedzenia.

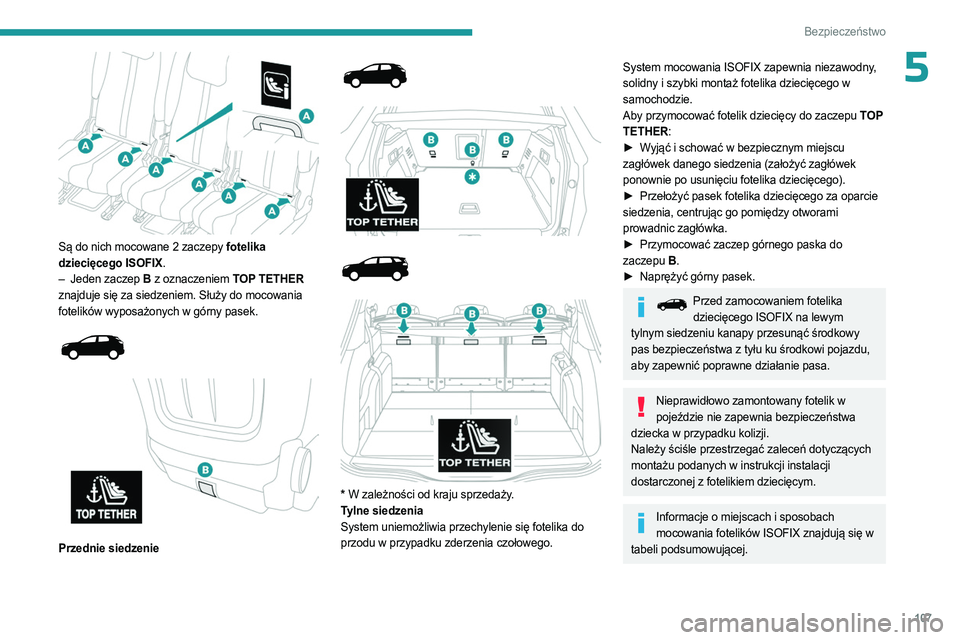

107
Bezpieczeństwo
5

Są do nich mocowane 2 zaczepy fotelika
dziecięcego ISOFIX .
–

Jeden zaczep
B z oznaczeniem TOP TETHER
znajduje się za siedzeniem. Służy do mocowania
fotelików wyposażonych w górny pasek.




Przednie siedzenie







* W zależności od kraju sprzedaży.
Tylne siedzenia
System uniemożliwia przechylenie się fotelika do
przodu w przypadku zderzenia czołowego.
System mocowania ISOFIX zapewnia niezawodny,
solidny i szybki montaż fotelika dziecięcego w
samochodzie.
Aby przymocować fotelik dziecięcy do zaczepu TOP
TETHER:
►

W
yjąć i schować w bezpiecznym miejscu
zagłówek danego siedzenia (założyć zagłówek
ponownie po usunięciu fotelika dziecięcego).
►

Przełożyć pasek fotelika dziecięcego za oparcie

siedzenia, centrując go pomiędzy otworami
prowadnic zagłówka.
►

Przymocować zaczep górnego paska do

zaczepu B .
►

Naprężyć górny pasek.
Przed zamocowaniem fotelika dziecięcego ISOFIX na lewym
tylnym siedzeniu kanapy przesunąć środkowy
pas bezpieczeństwa z tyłu ku środkowi pojazdu,
aby zapewnić poprawne działanie pasa.
Nieprawidłowo zamontowany fotelik w pojeździe nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Należy ściśle przestrzegać zaleceń dotyczących
montażu podanych w instrukcji instalacji
dostarczonej z fotelikiem dziecięcym.
Informacje o miejscach i sposobach mocowania fotelików ISOFIX znajdują się w
tabeli podsumowującej.

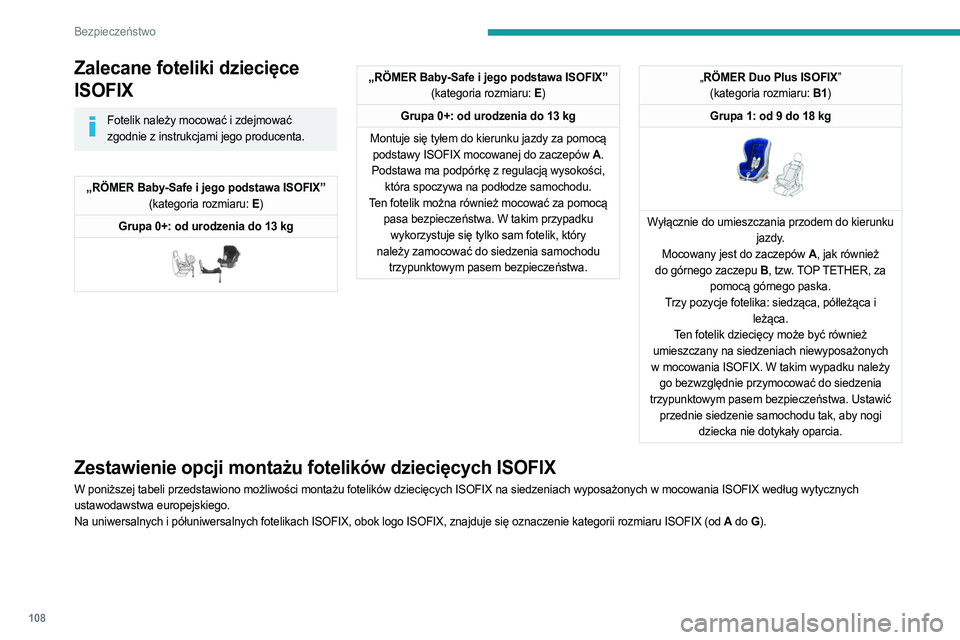

108
Bezpieczeństwo
Zalecane foteliki dziecięce
ISOFIX
Fotelik należy mocować i zdejmować zgodnie z instrukcjami jego producenta.
„RÖMER Baby-Safe i jego podstawa ISOFIX” (kategoria rozmiaru: E )
Grupa 0+: od urodzenia do 13 kg


„RÖMER Baby-Safe i jego podstawa ISOFIX” (kategoria rozmiaru: E )
Grupa 0+: od urodzenia do 13 kg
Montuje się tyłem do kierunku jazdy za pomocą podstawy ISOFIX mocowanej do zaczepów A .
Podstawa ma podpórkę z regulacją wysokości, która spoczywa na podłodze samochodu.
Ten fotelik można również mocować za pomocą pasa bezpieczeństwa. W takim przypadku wykorzystuje się tylko sam fotelik, który
należy zamocować do siedzenia samochodu trzypunktowym pasem bezpieczeństwa.„RÖMER Duo Plus ISOFIX”
(kategoria rozmiaru: B1)
Grupa 1: od 9 do 18 kg


Wyłącznie do umieszczania przodem do kierunku jazdy.
Mocowany jest do zaczepów A , jak również
do górnego zaczepu B , tzw. TOP TETHER, za
pomocą górnego paska.
Trzy pozycje fotelika: siedząca, półleżąca i leżąca.
Ten fotelik dziecięcy może być również
umieszczany na siedzeniach niewyposażonych
w mocowania ISOFIX. W takim wypadku należy go bezwzględnie przymocować do siedzenia
trzypunktowym pasem bezpieczeństwa. Ustawić przednie siedzenie samochodu tak, aby nogi dziecka nie dotykały oparcia.
Zestawienie opcji montażu fotelików dziecięcych ISOFIX
W poniższej tabeli przedstawiono możliwości montażu fotelików dziecięcych ISOFIX na siedzeniach wyposażonych w mocowania ISOFIX według wytycznych
ustawodawstwa europejskiego.
Na uniwersalnych i półuniwersalnych fotelikach ISOFIX, obok logo ISOFIX, znajduje się oznaczenie kategorii rozmiaru ISOFIX (od A do G).

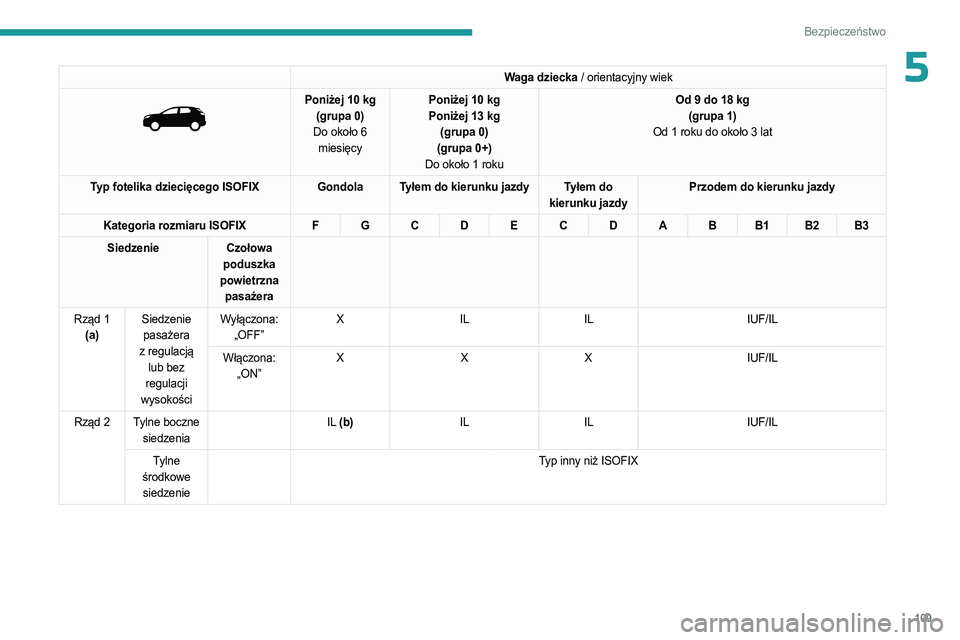

109
Bezpieczeństwo
5Waga dziecka / orientacyjny wiek

Poniżej 10 kg
(grupa 0)
Do około 6

miesięcy Poniżej 10
kg
Poniżej 13 kg
(grupa 0)
(grupa 0+)
Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX GondolaTyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1 B2 B3
Siedzenie Czołowa
poduszka
powietrzna pasażera
Rząd 1 (a) Siedzenie
pasażera
z regulacją lub bez
regulacji
wysokości Wyłączona:
„OFF” X
IL IL IUF/IL
Włączona: „ON” X
XX IUF/IL
Rząd 2 Tylne boczne siedzenia IL
(b) IL IL IUF/IL
Tylne
środkowe siedzenie Typ inny niż ISOFIX

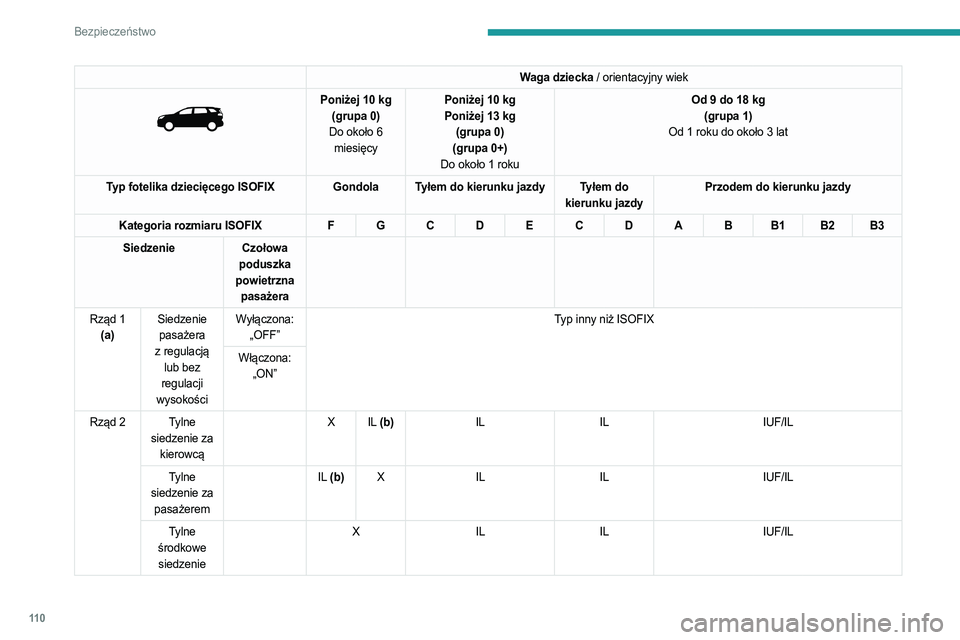

11 0
Bezpieczeństwo
Waga dziecka / orientacyjny wiek

Poniżej 10 kg
(grupa 0)
Do około 6

miesięcy Poniżej 10
kg
Poniżej 13 kg
(grupa 0)
(grupa 0+)
Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX GondolaTyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1 B2 B3
Siedzenie Czołowa
poduszka
powietrzna pasażera
Rząd 1 (a) Siedzenie
pasażera
z regulacją lub bez
regulacji
wysokości Wyłączona:
„OFF” Typ inny niż ISOFIX
Włączona: „ON”
Rząd 2 Tylne siedzenie za kierowcą X
IL (b) IL IL IUF/IL
Tylne
siedzenie za pasażerem IL
(b) X IL IL IUF/IL
Tylne
środkowe siedzenie X
IL IL IUF/IL
