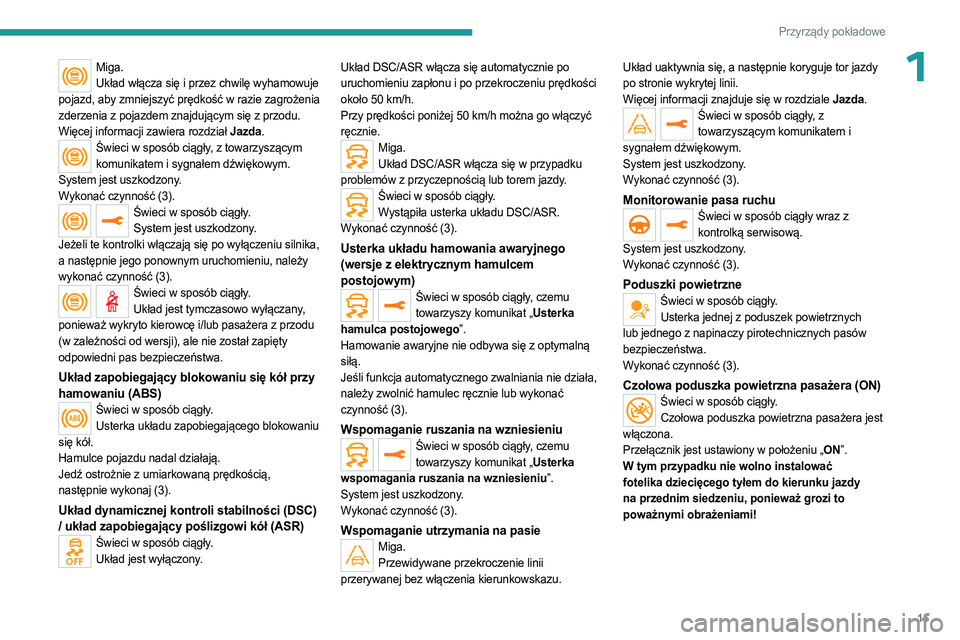

15
Przyrządy pokładowe
1Miga.Układ włącza się i przez chwilę wyhamowuje
pojazd, aby zmniejszyć prędkość w razie zagrożenia
zderzenia z pojazdem znajdującym się z przodu.
Więcej informacji zawiera rozdział Jazda.
Świeci w sposób ciągły, z towarzyszącym komunikatem i sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Świeci w sposób ciągły. System jest uszkodzony.
Jeżeli te kontrolki włączają się po wyłączeniu silnika,
a następnie jego ponownym uruchomieniu, należy
wykonać czynność (3).
Świeci w sposób ciągły. Układ jest tymczasowo wyłączany,
ponieważ wykryto kierowcę i/lub pasażera z przodu
(w zależności od wersji), ale nie został zapięty
odpowiedni pas bezpieczeństwa.
Układ zapobiegający blokowaniu się kół przy
hamowaniu (ABS)
Świeci w sposób ciągły. Usterka układu zapobiegającego blokowaniu
się kół.
Hamulce pojazdu nadal działają.
Jedź ostrożnie z umiarkowaną prędkością,
następnie wykonaj (3).
Układ dynamicznej kontroli stabilności (DSC)
/ układ zapobiegający poślizgowi kół (ASR)
Świeci w sposób ciągły. Układ jest wyłączony. Układ DSC/ASR włącza się automatycznie po
uruchomieniu zapłonu i po przekroczeniu prędkości
około 50
km/h.
Przy prędkości poniżej 50 km/h można go włączyć
ręcznie.
Miga. Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły. Wystąpiła usterka układu DSC/ASR.
Wykonać czynność (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu towarzyszy komunikat „Usterka
hamulca postojowego”.
Hamowanie awaryjne nie odbywa się z optymalną
siłą.
Jeśli funkcja automatycznego zwalniania nie działa,
należy zwolnić hamulec ręcznie lub wykonać
czynność (3).
Wspomaganie ruszania na wzniesieniuŚwieci w sposób ciągły, czemu towarzyszy komunikat „Usterka
wspomagania ruszania na wzniesieniu”.
System jest uszkodzony.
Wykonać czynność (3).
Wspomaganie utrzymania na pasieMiga. Przewidywane przekroczenie linii
przerywanej bez włączenia kierunkowskazu. Układ uaktywnia się, a następnie koryguje tor jazdy
po stronie wykrytej linii.
Więcej informacji znajduje się w rozdziale Jazda.
Świeci w sposób ciągły, z
towarzyszącym komunikatem i
sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Monitorowanie pasa ruchuŚwieci w sposób ciągły wraz z kontrolką serwisową.
System jest uszkodzony.
Wykonać czynność (3).
Poduszki powietrzneŚwieci w sposób ciągły. Usterka jednej z poduszek powietrznych
lub jednego z napinaczy pirotechnicznych pasów
bezpieczeństwa.
Wykonać czynność (3).
Czołowa poduszka powietrzna pasażera (ON)Świeci w sposób ciągły. Czołowa poduszka powietrzna pasażera jest
włączona.
Przełącznik jest ustawiony w położeniu „ON”.
W tym przypadku nie wolno instalować
fotelika dziecięcego tyłem do kierunku jazdy
na przednim siedzeniu, ponieważ grozi to
poważnymi obrażeniami!

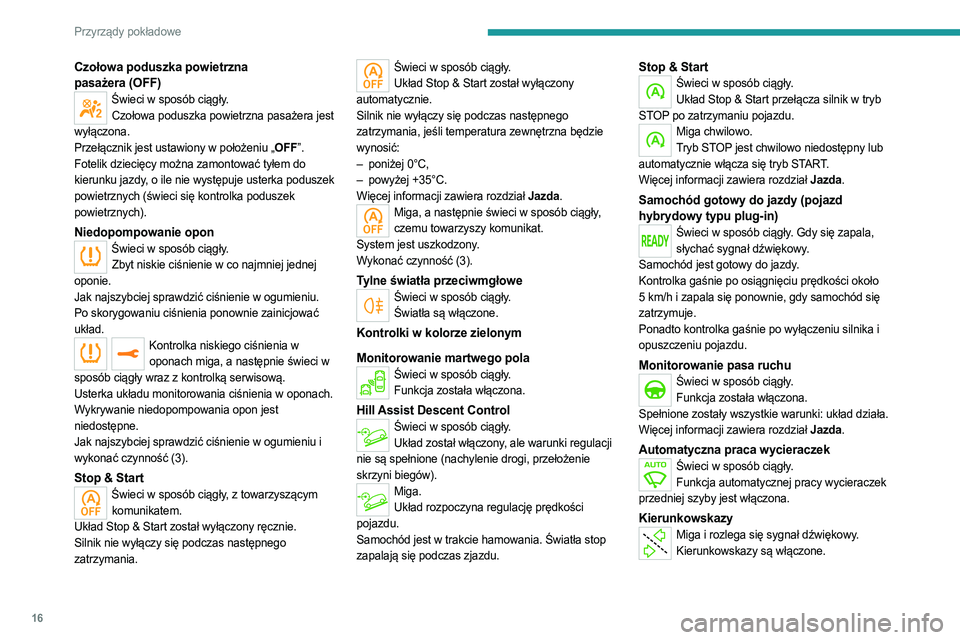

16
Przyrządy pokładowe
Czołowa poduszka powietrzna
pasażera (OFF)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera jest
wyłączona.
Przełącznik jest ustawiony w położeniu „OFF”.
Fotelik dziecięcy można zamontować tyłem do
kierunku jazdy, o ile nie występuje usterka poduszek
powietrznych (świeci się kontrolka poduszek
powietrznych).
Niedopompowanie oponŚwieci w sposób ciągły. Zbyt niskie ciśnienie w co najmniej jednej
oponie.
Jak najszybciej sprawdzić ciśnienie w ogumieniu.
Po skorygowaniu ciśnienia ponownie zainicjować
układ.
Kontrolka niskiego ciśnienia w oponach miga, a następnie świeci w
sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w oponach.
Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu i
wykonać czynność (3).
Stop & StartŚwieci w sposób ciągły, z towarzyszącym komunikatem.
Układ Stop & Start został wyłączony ręcznie.
Silnik nie wyłączy się podczas następnego
zatrzymania.
Świeci w sposób ciągły. Układ Stop & Start został wyłączony
automatycznie.
Silnik nie wyłączy się podczas następnego
zatrzymania, jeśli temperatura zewnętrzna będzie
wynosić:
–

poniżej 0°C,
–


powyżej +35°C.
Więcej informacji zawiera rozdział

Jazda.
Miga, a następnie świeci w sposób ciągły, czemu towarzyszy komunikat.
System jest uszkodzony.
Wykonać czynność (3).
Tylne światła przeciwmgłoweŚwieci w sposób ciągły. Światła są włączone.
Kontrolki w kolorze zielonym
Monitorowanie martwego pola
Świeci w sposób ciągły.Funkcja została włączona.
Hill Assist Descent ControlŚwieci w sposób ciągły.Układ został włączony, ale warunki regulacji
nie są spełnione (nachylenie drogi, przełożenie
skrzyni biegów).
Miga. Układ rozpoczyna regulację prędkości
pojazdu.
Samochód jest w trakcie hamowania. Światła stop
zapalają się podczas zjazdu.
Stop & StartŚwieci w sposób ciągły. Układ Stop & Start przełącza silnik w tryb
STOP po zatrzymaniu pojazdu.
Miga chwilowo. Tryb STOP jest chwilowo niedostępny lub
automatycznie włącza się tryb START.
Więcej informacji zawiera rozdział Jazda.
Samochód gotowy do jazdy (pojazd
hybrydowy typu plug-in)
Świeci w sposób ciągły. Gdy się zapala, słychać sygnał dźwiękowy.
Samochód jest gotowy do jazdy.
Kontrolka gaśnie po osiągnięciu prędkości około
5

km/h i zapala się ponownie, gdy samochód się
zatrzymuje.
Ponadto kontrolka gaśnie po wyłączeniu silnika i
opuszczeniu pojazdu.
Monitorowanie pasa ruchuŚwieci w sposób ciągły. Funkcja została włączona.
Spełnione zostały wszystkie warunki: układ działa.
Więcej informacji zawiera rozdział Jazda.
Automatyczna praca wycieraczekŚwieci w sposób ciągły. Funkcja automatycznej pracy wycieraczek
przedniej szyby jest włączona.
KierunkowskazyMiga i rozlega się sygnał dźwiękowy. Kierunkowskazy są włączone.

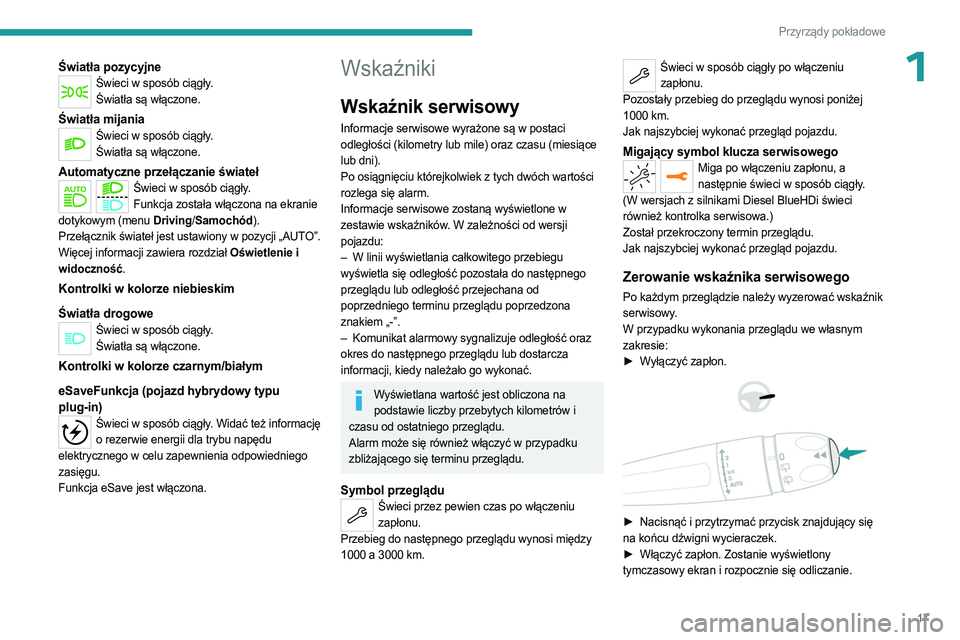

17
Przyrządy pokładowe
1Światła pozycyjneŚwieci w sposób ciągły.Światła są włączone.
Światła mijaniaŚwieci w sposób ciągły.Światła są włączone.
Automatyczne przełączanie światełŚwieci w sposób ciągły.Funkcja została włączona na ekranie
dotykowym (menu Driving/ Samochód).
Przełącznik świateł jest ustawiony w pozycji „AUTO”.
Więcej informacji zawiera rozdział Oświetlenie i
widoczność.
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły. Światła są włączone.
Kontrolki w kolorze czarnym/białym
eSaveFunkcja (pojazd hybrydowy typu
plug-in)
Świeci w sposób ciągły. Widać też informację o rezerwie energii dla trybu napędu
elektrycznego w celu zapewnienia odpowiedniego
zasięgu.
Funkcja eSave jest włączona.
Wskaźniki
Wskaźnik serwisowy
Informacje serwisowe wyrażone są w postaci
odległości (kilometry lub mile) oraz czasu (miesiące
lub dni).
Po osiągnięciu którejkolwiek z tych dwóch wartości
rozlega się alarm.
Informacje serwisowe zostaną wyświetlone w
zestawie wskaźników. W zależności od wersji
pojazdu:
–

W linii wyświetlania całkowitego przebiegu

wyświetla się odległość pozostała do następnego
przeglądu lub odległość przejechana od
poprzedniego terminu przeglądu poprzedzona
znakiem „-”.
–

Komunikat alarmowy sygnalizuje odległość oraz

okres do następnego przeglądu lub dostarcza
informacji, kiedy należało go wykonać.
Wyświetlana wartość jest obliczona na podstawie liczby przebytych kilometrów i
czasu od ostatniego przeglądu.
Alarm może się również włączyć w przypadku
zbliżającego się terminu przeglądu.
Symbol przegląduŚwieci przez pewien czas po włączeniu zapłonu.
Przebieg do następnego przeglądu wynosi między
1000 a 3000 km.
Świeci w sposób ciągły po włączeniu zapłonu.
Pozostały przebieg do przeglądu wynosi poniżej
1000 km.
Jak najszybciej wykonać przegląd pojazdu.
Migający symbol klucza serwisowegoMiga po włączeniu zapłonu, a następnie świeci w sposób ciągły.
(W wersjach z silnikami Diesel BlueHDi świeci
również kontrolka serwisowa.)
Został przekroczony termin przeglądu.
Jak najszybciej wykonać przegląd pojazdu.
Zerowanie wskaźnika serwisowego
Po każdym przeglądzie należy wyzerować wskaźnik
serwisowy.
W przypadku wykonania przeglądu we własnym
zakresie:
►

W
yłączyć zapłon.




► Nacisnąć i przytrzymać przycisk znajdujący się
na końcu dźwigni wycieraczek.
►

Włączyć zapłon. Zostanie wyświetlony

tymczasowy ekran i rozpocznie się odliczanie.

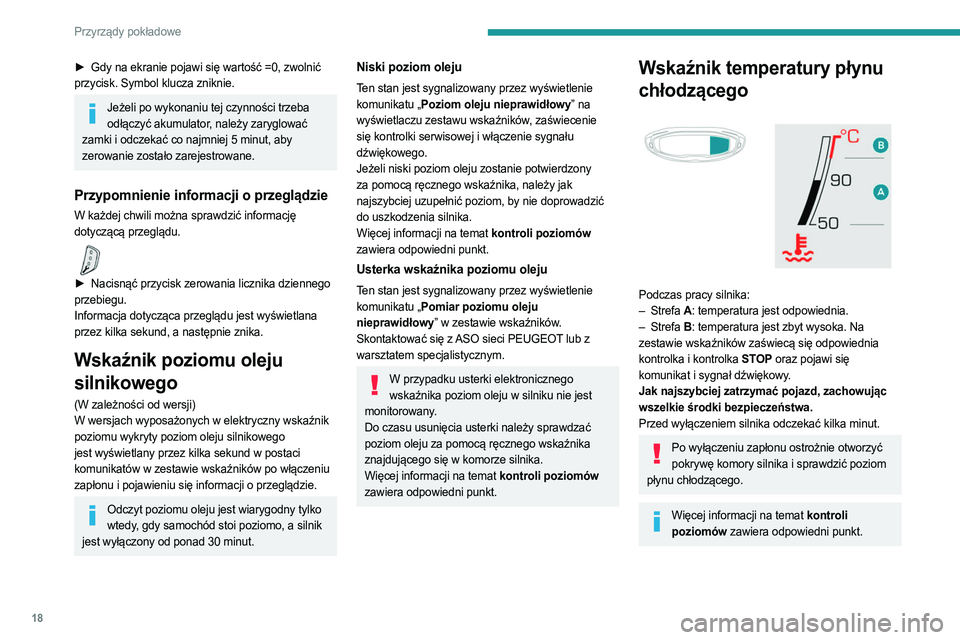

18
Przyrządy pokładowe
► Gdy na ekranie pojawi się wartość =0, zwolnić
przycisk. Symbol klucza zniknie.
Jeżeli po wykonaniu tej czynności trzeba odłączyć akumulator, należy zaryglować
zamki i odczekać co najmniej 5
minut, aby
zerowanie zostało zarejestrowane.
Przypomnienie informacji o przeglądzie
W każdej chwili można sprawdzić informację
dotyczącą przeglądu.

► Nacisnąć przycisk zerowania licznika dziennego
przebiegu.
Informacja dotycząca przeglądu jest wyświetlana
przez kilka sekund, a następnie znika.
Wskaźnik poziomu oleju
silnikowego
(W zależności od wersji)
W wersjach wyposażonych w elektryczny wskaźnik
poziomu wykryty poziom oleju silnikowego
jest wyświetlany przez kilka sekund w postaci
komunikatów w zestawie wskaźników po włączeniu
zapłonu i pojawieniu się informacji o przeglądzie.
Odczyt poziomu oleju jest wiarygodny tylko wtedy, gdy samochód stoi poziomo, a silnik
jest wyłączony od ponad 30
minut.
Niski poziom oleju
Ten stan jest sygnalizowany przez wyświetlenie
komunikatu „Poziom oleju nieprawidłowy” na
wyświetlaczu zestawu wskaźników, zaświecenie
się kontrolki serwisowej i włączenie sygnału
dźwiękowego.
Jeżeli niski poziom oleju zostanie potwierdzony
za pomocą ręcznego wskaźnika, należy jak
najszybciej uzupełnić poziom, by nie doprowadzić
do uszkodzenia silnika.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni punkt.
Usterka wskaźnika poziomu oleju
Ten stan jest sygnalizowany przez wyświetlenie
komunikatu „Pomiar poziomu oleju
nieprawidłowy” w zestawie wskaźników.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
W przypadku usterki elektronicznego wskaźnika poziom oleju w silniku nie jest
monitorowany.
Do czasu usunięcia usterki należy sprawdzać
poziom oleju za pomocą ręcznego wskaźnika
znajdującego się w komorze silnika.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni punkt.
Wskaźnik temperatury płynu
chłodzącego


Podczas pracy silnika:
– Strefa A: temperatura jest odpowiednia.
–

Strefa
B: temperatura jest zbyt wysoka. Na
zestawie wskaźników zaświecą się odpowiednia
kontrolka i kontrolka STOP oraz pojawi się
komunikat i sygnał dźwiękowy.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Przed wyłączeniem silnika odczekać kilka minut.
Po wyłączeniu zapłonu ostrożnie otworzyć pokrywę komory silnika i sprawdzić poziom
płynu chłodzącego.
Więcej informacji na temat kontroli poziomów zawiera odpowiedni punkt.

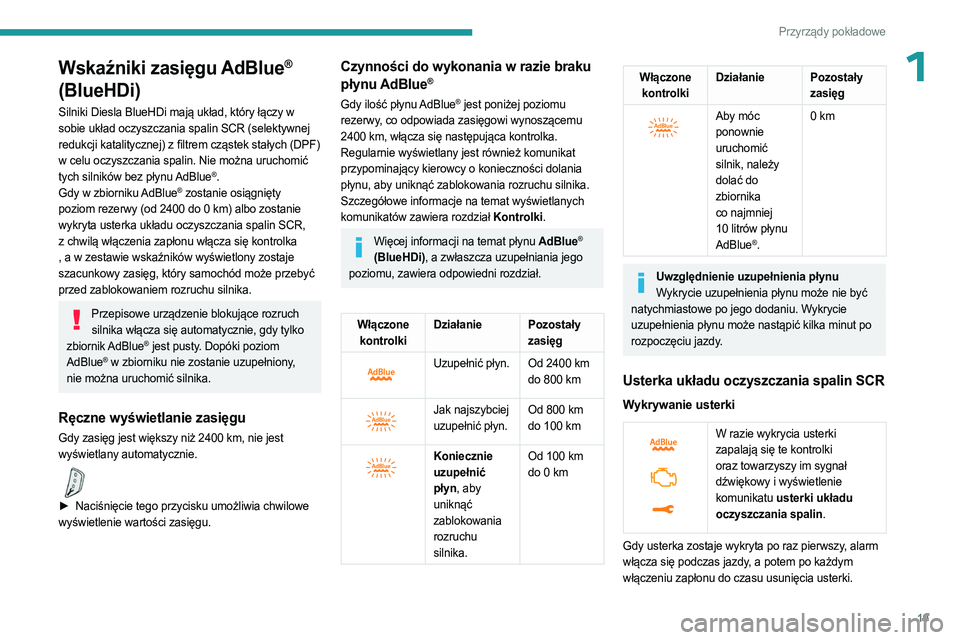

19
Przyrządy pokładowe
1Wskaźniki zasięgu AdBlue®
(BlueHDi)
Silniki Diesla BlueHDi mają układ, który łączy w
sobie układ oczyszczania spalin SCR (selektywnej
redukcji katalitycznej) z filtrem cząstek stałych (DPF)
w celu oczyszczania spalin. Nie można uruchomić
tych silników bez płynu AdBlue
®.
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezerwy (od 2400 do 0 km) albo zostanie
wykryta usterka układu oczyszczania spalin SCR,
z chwilą włączenia zapłonu włącza się kontrolka
, a w zestawie wskaźników wyświetlony zostaje
szacunkowy zasięg, który samochód może przebyć
przed zablokowaniem rozruchu silnika.
Przepisowe urządzenie blokujące rozruch silnika włącza się automatycznie, gdy tylko
zbiornik AdBlue
® jest pusty. Dopóki poziom
AdBlue® w zbiorniku nie zostanie uzupełniony,
nie można uruchomić silnika.
Ręczne wyświetlanie zasięgu
Gdy zasięg jest większy niż 2400 km, nie jest
wyświetlany automatycznie.

► Naciśnięcie tego przycisku umożliwia chwilowe
wyświetlenie wartości zasięgu.
Czynności do wykonania w razie braku
płynu AdBlue®
Gdy ilość płynu AdBlue® jest poniżej poziomu
rezerwy, co odpowiada zasięgowi wynoszącemu
2400 km, włącza się następująca kontrolka.
Regularnie wyświetlany jest również komunikat
przypominający kierowcy o konieczności dolania
płynu, aby uniknąć zablokowania rozruchu silnika.
Szczegółowe informacje na temat wyświetlanych
komunikatów zawiera rozdział Kontrolki.
Więcej informacji na temat płynu AdBlue®
(BlueHDi), a zwłaszcza uzupełniania jego
poziomu, zawiera odpowiedni rozdział.
Włączone kontrolki Działanie Pozostały
zasięg


Uzupełnić płyn. Od 2400 km do 800 km


Jak najszybciej
uzupełnić płyn.Od 800 km
do 100 km


Koniecznie
uzupełnić
płyn, aby
uniknąć
zablokowania
rozruchu
silnika.Od 100 km
do 0 km
Włączone
kontrolki Działanie Pozostały
zasięg


Aby móc
ponownie
uruchomić
silnik, należy
dolać do
zbiornika
co najmniej
10
litrów płynu
AdBlue
®. 0 km
Uwzględnienie uzupełnienia płynu
Wykrycie uzupełnienia płynu może nie być
natychmiastowe po jego dodaniu. Wykrycie
uzupełnienia płynu może nastąpić kilka minut po
rozpoczęciu jazdy.
Usterka układu oczyszczania spalin SCR
Wykrywanie usterki


W razie wykrycia usterki
zapalają się te kontrolki
oraz towarzyszy im sygnał
dźwiękowy i wyświetlenie
komunikatu usterki układu
oczyszczania spalin.
Gdy usterka zostaje wykryta po raz pierwszy, alarm
włącza się podczas jazdy, a potem po każdym
włączeniu zapłonu do czasu usunięcia usterki.

20
Przyrządy pokładowe

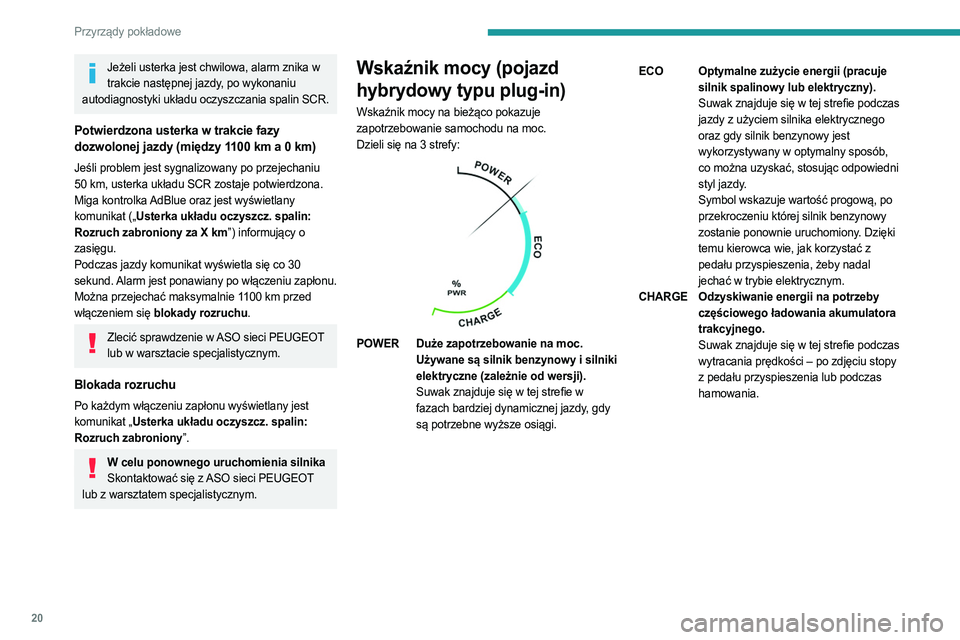

Jeżeli usterka jest chwilowa, alarm znika w trakcie następnej jazdy, po wykonaniu
autodiagnostyki układu oczyszczania spalin SCR.
Potwierdzona usterka w trakcie fazy
dozwolonej jazdy (między 1100 km a 0 km)
Jeśli problem jest sygnalizowany po przejechaniu
50 km, usterka układu SCR zostaje potwierdzona.
Miga kontrolka AdBlue oraz jest wyświetlany
komunikat („Usterka układu oczyszcz. spalin:
Rozruch zabroniony za X km”) informujący o
zasięgu.
Podczas jazdy komunikat wyświetla się co 30
sekund. Alarm jest ponawiany po włączeniu zapłonu.
Można przejechać maksymalnie 1100
km przed
włączeniem się blokady rozruchu.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.
Blokada rozruchu
Po każdym włączeniu zapłonu wyświetlany jest
komunikat „Usterka układu oczyszcz. spalin:
Rozruch zabroniony”.
W celu ponownego uruchomienia silnikaSkontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Wskaźnik mocy (pojazd
hybrydowy typu plug-in)
Wskaźnik mocy na bieżąco pokazuje
zapotrzebowanie samochodu na moc.
Dzieli się na 3 strefy:


POWER Duże zapotrzebowanie na moc. Używane są silnik benzynowy i silniki
elektryczne (zależnie od wersji).
Suwak znajduje się w tej strefie w
fazach bardziej dynamicznej jazdy, gdy
są potrzebne wyższe osiągi. ECO
Optymalne zużycie energii (pracuje
silnik spalinowy lub elektryczny).
Suwak znajduje się w tej strefie podczas
jazdy z użyciem silnika elektrycznego
oraz gdy silnik benzynowy jest
wykorzystywany w optymalny sposób,
co można uzyskać, stosując odpowiedni
styl jazdy.
Symbol wskazuje wartość progową, po
przekroczeniu której silnik benzynowy
zostanie ponownie uruchomiony. Dzięki
temu kierowca wie, jak korzystać z
pedału przyspieszenia, żeby nadal
jechać w trybie elektrycznym.
CHARGE Odzyskiwanie energii na potrzeby
częściowego ładowania akumulatora
trakcyjnego.
Suwak znajduje się w tej strefie podczas
wytracania prędkości – po zdjęciu stopy
z pedału przyspieszenia lub podczas
hamowania.

21
Przyrządy pokładowe

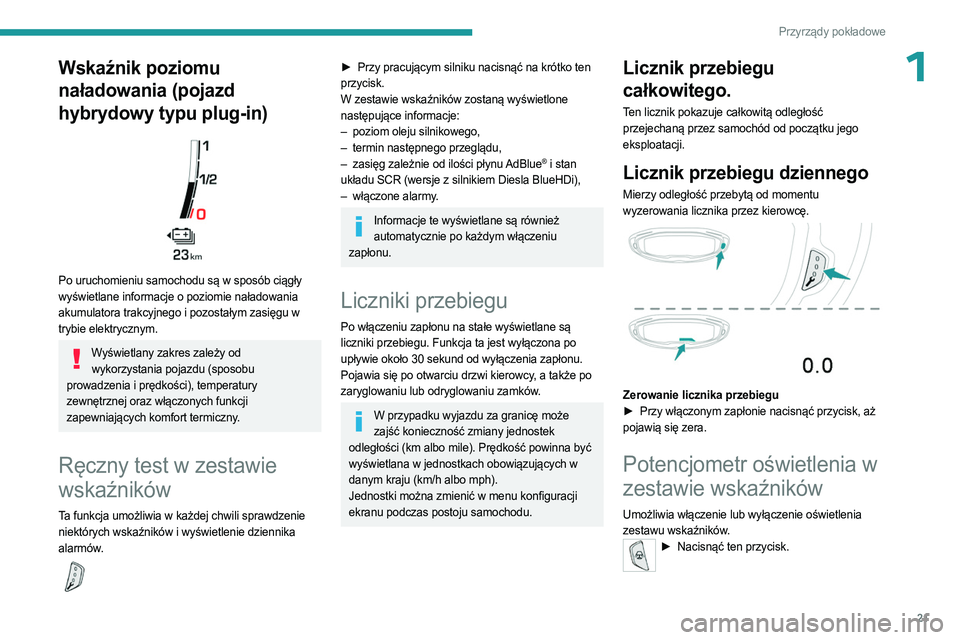

1Wskaźnik poziomu
naładowania (pojazd
hybrydowy typu plug-in)


Po uruchomieniu samochodu są w sposób ciągły
wyświetlane informacje o poziomie naładowania
akumulatora trakcyjnego i pozostałym zasięgu w
trybie elektrycznym.
Wyświetlany zakres zależy od wykorzystania pojazdu (sposobu
prowadzenia i prędkości), temperatury
zewnętrznej oraz włączonych funkcji
zapewniających komfort termiczny.
Ręczny test w zestawie
wskaźników
Ta funkcja umożliwia w każdej chwili sprawdzenie
niektórych wskaźników i wyświetlenie dziennika
alarmów.

► Przy pracującym silniku nacisnąć na krótko ten
przycisk.
W zestawie wskaźników zostaną wyświetlone
następujące informacje:
–

poziom oleju silnikowego,
–


termin następnego przeglądu,
–


zasięg zależnie od ilości płynu
AdBlue
® i stan
układu SCR (wersje z silnikiem Diesla BlueHDi),
–

włączone alarmy

.
Informacje te wyświetlane są również automatycznie po każdym włączeniu
zapłonu.
Liczniki przebiegu
Po włączeniu zapłonu na stałe wyświetlane są
liczniki przebiegu. Funkcja ta jest wyłączona po
upływie około 30 sekund od wyłączenia zapłonu.
Pojawia się po otwarciu drzwi kierowcy, a także po
zaryglowaniu lub odryglowaniu zamków.
W przypadku wyjazdu za granicę może zajść konieczność zmiany jednostek
odległości (km albo mile). Prędkość powinna być
wyświetlana w jednostkach obowiązujących w
danym kraju (km/h albo mph).
Jednostki można zmienić w menu konfiguracji
ekranu podczas postoju samochodu.
Licznik przebiegu
całkowitego.
Ten licznik pokazuje całkowitą odległość
przejechaną przez samochód od początku jego
eksploatacji.
Licznik przebiegu dziennego
Mierzy odległość przebytą od momentu
wyzerowania licznika przez kierowcę.


Zerowanie licznika przebiegu
► Przy włączonym zapłonie nacisnąć przycisk, aż
pojawią się zera.
Potencjometr oświetlenia w
zestawie wskaźników
Umożliwia włączenie lub wyłączenie oświetlenia
zestawu wskaźników.
► Nacisnąć ten przycisk.

22
Przyrządy pokładowe

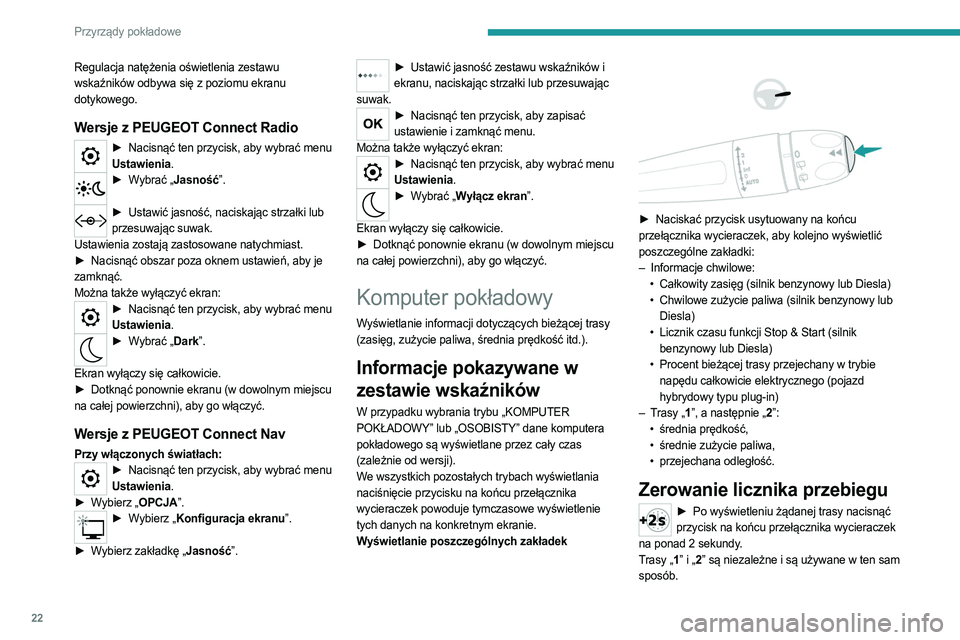

Regulacja natężenia oświetlenia zestawu
wskaźników odbywa się z poziomu ekranu
dotykowego.
Wersje z PEUGEOT Connect Radio
► Nacisnąć ten przycisk, aby wybrać menu
Ustawienia.
► Wybrać „Jasność”.
► Ustawić jasność, naciskając strzałki lub
przesuwając suwak.
Ustawienia zostają zastosowane natychmiast.
►

Nacisnąć obszar poza oknem ustawień, aby je

zamknąć.
Można także wyłączyć ekran:
► Nacisnąć ten przycisk, aby wybrać menu
Ustawienia.
► Wybrać „Dark”.
Ekran wyłączy się całkowicie.
►

Dotknąć ponownie ekranu (w dowolnym miejscu

na całej powierzchni), aby go włączyć.
Wersje z PEUGEOT Connect Nav
Przy włączonych światłach:► Nacisnąć ten przycisk, aby wybrać menu
Ustawienia.
►

W

ybierz „OPCJA”.
► Wybierz „Konfiguracja ekranu”.
►

W

ybierz zakładkę „Jasność”.
► Ustawić jasność zestawu wskaźników i
ekranu, naciskając strzałki lub przesuwając
suwak.
► Nacisnąć ten przycisk, aby zapisać
ustawienie i zamknąć menu.
Można także wyłączyć ekran:
► Nacisnąć ten przycisk, aby wybrać menu
Ustawienia.
► Wybrać „Wyłącz ekran”.
Ekran wyłączy się całkowicie.
►

Dotknąć ponownie ekranu (w dowolnym miejscu

na całej powierzchni), aby go włączyć.
Komputer pokładowy
Wyświetlanie informacji dotyczących bieżącej trasy
(zasięg, zużycie paliwa, średnia prędkość itd.).
Informacje pokazywane w
zestawie wskaźników
W przypadku wybrania trybu „KOMPUTER
POKŁADOWY” lub „OSOBISTY” dane komputera
pokładowego są wyświetlane przez cały czas
(zależnie od wersji).
We wszystkich pozostałych trybach wyświetlania
naciśnięcie przycisku na końcu przełącznika
wycieraczek powoduje tymczasowe wyświetlenie
tych danych na konkretnym ekranie.
Wyświetlanie poszczególnych zakładek




► Naciskać przycisk usytuowany na końcu
przełącznika wycieraczek, aby kolejno wyświetlić
poszczególne zakładki:
–

Informacje chwilowe:
•


Całkowity zasięg (silnik benzynowy lub Diesla)
•


Chwilowe zużycie paliwa
(silnik benzynowy lub
Diesla)
•

Licznik czasu funkcji Stop & Start (silnik

benzynowy lub Diesla)
•

Procent bieżącej trasy przejechany w trybie

napędu całkowicie elektrycznego (pojazd
hybrydowy typu plug-in)
–

T
rasy „1 ”, a następnie „2 ”:
•

średnia prędkość,
•


średnie zużycie paliwa,
•


przejechana odległość.
Zerowanie licznika przebiegu
► Po wyświetleniu żądanej trasy nacisnąć
przycisk na końcu przełącznika wycieraczek
na ponad 2 sekundy.
Trasy „1 ” i „2” są niezależne i są używane w ten sam
sposób.
