3OpuÊciç samochód.
4Dwu- lub trzykrotnie dokr´ciç
z odpowiednià si∏à ka˝dà z na-
kr´tek w kolejnoÊci pokazanej na
ilustracji.
Moment dokr´cenia:
103 Nm (10,5 kGm)
5Schowaç zdj´te ko∏o, podnoÊnik
i wszystkie narz´dzia.
Pe∏nowymiarowe ko∏o zapasowe
(w niektórych wersjach)
Pe∏nowymiarowe ko∏o zapasowe
oznakowane jest na bocznej Êcianie
opony napisem „Temporary use only”.
Pe∏nowymiarowe ko∏o zapasowe prze-
znaczone jest wy∏àcznie do jazdy na
krótkim odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ci-
Ênienie w pe∏nowymiarowym kole
zapasowym. (
S. 422)
Dojazdowe ko∏o zapasowe (w nie-
których wersjach)
Dojazdowe ko∏o zapasowe oznako-
wane jest na bocznej Êcianie opony
napisem „TEMPORARY USE ONLY”.
Dojazdowe ko∏o zapasowe przezna-
czone jest wy∏àcznie do jazdy na
krótkim odcinku w sytuacji awaryjnej.Nale˝y utrzymywaç prawid∏owe ci-
Ênienie w dojazdowym kole zapaso-
wym. (
S. 422)
Po za∏o˝eniu dojazdowego ko∏a za-
pasowego (w niektórych wersjach)
Dojazdowe ko∏o zapasowe w porówna-
niu do standardowej opony powoduje
obni˝enie podwozia samochodu.
W przypadku za∏o˝enia dojazdowe-
go ko∏a zapasowego (w niektórych
wersjach)
Poniewa˝ dojazdowe ko∏o zapasowe nie
jest wyposa˝one w zawór z czujnikiem
ciÊnienia i przekaênikiem sygna∏u, zbyt
niskie ciÊnienie w tym kole nie b´dzie
sygnalizowane przez uk∏ad monitorowa-
nia ciÊnienia w ogumieniu. Za∏o˝enie te-
go ko∏a nie powoduje równie˝ zgaszenia
lampki ostrzegawczej ciÊnienia w ogu-
mieniu.
Przebicie opony przedniego ko∏a
na drodze o nawierzchni pokrytej
lodem lub Êniegiem (wersje z do-
jazdowym ko∏em zapasowym)
Dojazdowe ko∏o zapasowe powinno byç
za∏o˝one na tylnej osi samochodu. Na-
le˝y wykonaç poni˝sze czynnoÊci, aby
na przednie ko∏a za∏o˝yç ∏aƒcuchy prze-
ciwpoÊlizgowe.
1Zdjàç tylne ko∏o i na jego miejsce za-
∏o˝yç dojazdowe ko∏o zapasowe.
2Zdjàç przednie ko∏o z przebità oponà
i na jego miejsce za∏o˝yç zdj´te tylne
ko∏o.
3Za∏o˝yç ∏aƒcuchy przeciwpoÊlizgowe
na przednie ko∏a.
Zak∏adanie ozdobnej os∏ony (wer-
sje ze stalowymi obr´czami kó∏
z wyjàtkiem dojazdowego ko∏a
zapasowego)
Odpowiednio ustawiç wyci´cie w os∏o-
nie wzgl´dem zaworu opony, tak jak
pokazano na ilustracji.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych399
7
42 Yaris OM52N25E 9/14/21 10:55 AM Page 399

4007-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
W przypadku za∏o˝enia pe∏no-
wymiarowego ko∏a zapasowego
(w niektórych wersjach)
Pe∏nowymiarowe ko∏o zapasowe
nale˝y jak najszybciej zastàpiç nor-
malnym ko∏em.
Jadàc z za∏o˝onym pe∏nowymiaro-
wym ko∏em zapasowym, nale˝y uni-
kaç gwa∏townego przyspieszania,
nag∏ych skr´tów, gwa∏townego ha-
mowania, jak równie˝ zmian prze∏o-
˝eƒ powodujàcych silne hamowanie
silnikiem.
W przypadku za∏o˝enia dojazdo-
wego ko∏a zapasowego (w nie-
których wersjach)
Nale˝y pami´taç, ˝e dojazdowe ko-
∏o zapasowe, b´dàce wyposa˝e-
niem fabrycznym tego samochodu,
przeznaczone jest wy∏àcznie do te-
go samochodu. Nie wolno u˝ywaç
go do ˝adnego innego samochodu.
Nie wolno u˝ywaç jednoczeÊnie
wi´cej ni˝ jednego dojazdowego
ko∏a zapasowego.
Dojazdowe ko∏o zapasowe nale˝y
jak najszybciej zastàpiç normalnym
ko∏em.
Jadàc z za∏o˝onym dojazdowym ko-
∏em zapasowym, nale˝y unikaç gwa∏-
townego przyspieszania, nag∏ych
skr´tów, gwa∏townego hamowania,
jak równie˝ zmian prze∏o˝eƒ powodu-
jàcych silne hamowanie silnikiem.
Po za∏o˝eniu dojazdowego ko∏a
zapasowego (w niektórych wer-
sjach)
Pr´dkoÊç jazdy mo˝e byç b∏´dnie roz-
poznawana, co mo˝e powodowaç nie-
prawid∏owe dzia∏anie nast´pujàcych
uk∏adów:
• Zapobiegania blokowaniu kó∏ pod-
czas hamowania (ABS) i wspoma-
gania hamowania awaryjnego (BA)
• Stabilizacji toru jazdy (VSC)
• Kontroli nap´du (TRC)
• Automatycznego w∏àczania i wy∏à-
czania Êwiate∏ drogowych (AHB)
(w niektórych wersjach)• Aktywnej kontroli pr´dkoÊci jazdy
(w niektórych wersjach)
• Elektrycznego wspomagania uk∏adu
kierowniczego (EPS)
• Kontroli toru jazdy przyczepy
• Wczesnego reagowania w razie ry-
zyka zderzenia (PCS) (w niektórych
wersjach)
• Wspomagania trzymania toru jazdy
(LTA) (w niektórych wersjach)
• Monitorowania ciÊnienia w ogumieniu
• Wspomagania parkowania z czujni-
kami odleg∏oÊci (w niektórych wer-
sjach)
• Wspomagania hamowania podczas
parkowania (PKSB) (w niektórych
wersjach)
• Monitorowania mar twych pól widocz-
noÊci (BSM) (w niektórych wersjach)
• Wizyjnego systemu monitorowania
sytuacji z ty∏u samochodu (w niektó-
rych wersjach)
• Systemu nawigacji (w niektórych
wersjach)
Dopuszczalna pr´dkoÊç jazdy
z za∏o˝onym dojazdowym ko∏em
zapasowym (w niektórych wer-
sjach)
Z za∏o˝onym dojazdowym ko∏em
zapasowym nie wolno przekraczaç
pr´dkoÊci 80 km/h.
Dojazdowe ko∏o zapasowe nie jest
przeznaczone do szybkiej jazdy. Nie-
przestrzeganie tego wymogu mo˝e
doprowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub po-
wa˝nych obra˝eƒ cia∏a.
Po u˝yciu podnoÊnika i narz´dzi
Przed podj´ciem jazdy nale˝y upew-
niç si´, ˝e wszystkie narz´dzia i pod-
noÊnik sà bezpiecznie schowane na
swoich miejscach, co ograniczy ryzy-
ko odniesienia dodatkowych obra˝eƒ
w razie gwa∏townego hamowania, na-
g∏ego skr´tu lub wypadku.
42 Yaris OM52N25E 9/14/21 10:55 AM Page 400

Mo˝e to byç spowodowane jednà
z nast´pujàcych przyczyn:
Niedostateczna iloÊç paliwa
w zbiorniku. Uzupe∏niç paliwo.
Silnik zalany paliwem. Powtórzyç
prób´ rozruchu, przestrzegajàc
prawid∏owej procedury post´po-
wania. (
S. 162, 163)
Usterka elektronicznej blokady
rozruchu silnika. (
S. 78)
Mo˝e to byç spowodowane jednà
z nast´pujàcych przyczyn:
Roz∏adowany akumulator.
(
S. 405)
Poluzowane lub skorodowane
zaciski przewodów akumulatora.
(
S. 329)
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych401
7
UWAGA
Jadàc z za∏o˝onym dojazdowym
ko∏em zapasowym (w niektórych
wersjach) nale˝y ostro˝nie poko-
nywaç nierównoÊci nawierzchni
Dojazdowe ko∏o zapasowe w porówna-
niu do standardowej opony powoduje
obni˝enie podwozia samochodu.
Podczas pokonywania nierównoÊci na-
wierzchni nale˝y zachowaç ostro˝noÊç.
¸aƒcuchy przeciwpoÊlizgowe
i dojazdowe ko∏o zapasowe
(w niektórych wersjach)
Nie zak∏adaç ∏aƒcuchów przeciwpoÊli-
zgowych na dojazdowe ko∏o zapasowe.
Grozi to uszkodzeniem nadwozia
samochodu i niekorzystnà zmianà
w∏asnoÊci jezdnych samochodu.
Wymiana opon
Wymian´ obr´czy kó∏, opon lub zawo-
rów z czujnikami ciÊnienia i przekaêni-
kami sygna∏u nale˝y zlecaç autoryzo-
wanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi, ponie-
wa˝ przy tej czynnoÊci istnieje ryzyko
uszkodzenia zaworów z czujnikami ci-
Ênienia i przekaênikami sygna∏u.
Aby uniknàç uszkodzenia zawo-
rów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u (z wyjàtkiem
dojazdowego ko∏a zapasowego)
U˝ycie do awaryjnej naprawy przebicia
opony p∏ynnego Êrodka uszczelniajà-
cego mo˝e skutkowaç nieprawid∏owym
dzia∏aniem zaworu z czujnikiem ciÊnie-
nia i przekaênikiem sygna∏u. W przy-
padku u˝ycia Êrodka uszczelniajàcego
nale˝y jak najszybciej skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem. Po u˝yciu Êrodka uszczel-
niajàcego nale˝y podczas wymiany
opony pami´taç o wymianie zaworu
z czujnikiem ciÊnienia i przekaênikiem
sygna∏u. (
S. 338)
Gdy wystàpià trudnoÊci
z uruchomieniem silnika
Je˝eli mimo prawid∏owego wy-
konania czynnoÊci procedury
rozruchu (
S. 162, 163) silnik
nie daje si´ uruchomiç, nale˝y
post´powaç wed∏ug poni˝szych
wskazówek.
Silnik nie daje si´ urucho-
miç, mimo ˝e rozrusznik
dzia∏a prawid∏owo
Rozrusznik pracuje zbyt wolno,
lampka oÊwietlenia wn´trza
i Êwiat∏a g∏ówne sà przyciem-
nione, nie dzia∏a bàdê jest Êci-
szony sygna∏ dêwi´kowy
42 Yaris OM52N25E 9/14/21 10:55 AM Page 401

Uk∏ad rozruchowy silnika mo˝e
dzia∏aç nieprawid∏owo z powodu
usterki elektrycznej, takiej jak np.
wyczerpanie baterii w elektronicznym
kluczyku lub przepalenie bezpieczni-
ka. Mo˝liwe jest jednak awaryjne
uruchomienie silnika. (
S. 402)
Mo˝e to byç spowodowane jednà
z nast´pujàcych przyczyn:
Roz∏adowany akumulator.
(
S. 405)
Od∏àczony jeden lub oba zaciski
przewodów akumulatora.
(
S. 329)
Usterka mechanizmu blokady
kierownicy (wersje z elektronicz-
nym kluczykiem).
Je˝eli usterka nie mo˝e zostaç usuni´ta
lub procedura naprawy nie jest znana,
nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specja-
listycznego warsztatu.
Je˝eli przycisk rozruchu dzia∏a pra-
wid∏owo, lecz silnik nie daje si´
w zwyk∏y sposób uruchomiç, mo˝-
na doraênie spróbowaç wykonaç
opisane poni˝ej czynnoÊci.
Poni˝szà procedur´ nale˝y stoso-
waç tylko w sytuacji awaryjnej.
1Uruchomiç hamulec postojowy.2Przestawiç dêwigni´ skrzyni
biegów w po∏o˝enie P (wersje
z przek∏adnià bezstopniowà) lub
N (wersje z mechanicznà skrzy-
nià biegów).
3Przycisk rozruchu prze∏àczyç
w stan ACC.
4Przytrzymaç wciÊni´ty przez oko-
∏o 15 sekund przycisk rozruchu,
jednoczeÊnie naciskajàc na pe-
da∏ hamulca zasadniczego (wer-
sje z przek∏adnià bezstopniowà)
lub peda∏ sprz´g∏a (wersje z me-
chanicznà skrzynià biegów).
Mimo ˝e wykonanie powy˝szych czynno-
Êci mo˝e doprowadziç do uruchomienia
silnika, w uk∏adzie rozruchowym mo˝e
wyst´powaç usterka. Nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego warsztatu
w celu sprawdzenia samochodu.
4027-2. Post´powanie w sytuacjach awaryjnych
Rozrusznik nie pracuje (wersje
z elektronicznym kluczykiem)
Rozrusznik nie pracuje, nie
Êwieci si´ lampka oÊwietle-
nia wn´trza i Êwiat∏a g∏ówne,
nie dzia∏a sygna∏ dêwi´kowy
Procedura awaryjnego roz-
ruchu (wersje z elektronicz-
nym kluczykiem)
42 Yaris OM52N25E 9/14/21 10:55 AM Page 402

Je˝eli elektroniczny kluczyk nie
dzia∏a prawid∏owo
Nale˝y sprawdziç, czy system elek-
tronicznego kluczyka nie zosta∏ wy∏à-
czony w funkcjach podlegajàcych
zmianie ustawieƒ. Je˝eli tak, nale˝y
go w∏àczyç. (Funkcje podlegajàce
zmianie ustawieƒ:
S. 426)
Sprawdziç, czy w∏àczona jest funkcja
zapobiegania wyczerpania baterii
elektronicznego kluczyka. Je˝eli jest
w∏àczona, nale˝y jà wy∏àczyç.
(
S. 129)
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych403
7
Gdy zostanà zgubione
kluczyki
Nowy, oryginalny kluczyk mo˝e
zostaç wykonany w autoryzo-
wanej stacji obs∏ugi Toyoty lub
w innym specjalistycznym
warsztacie na podstawie zapa-
sowego kluczyka (wersje z me-
chanicznym kluczykiem) lub
mechanicznego kluczyka (wer-
sje z elektronicznym kluczy-
kiem) oraz numeru kodowego,
odczytanego z do∏àczonej do
kluczyków p∏ytki z numerem
kodowym kluczyka. P∏ytk´ na-
le˝y przechowywaç w bezpiecz-
nym miejscu, np. w portfelu,
nigdy w samochodzie.
UWAGA
W przypadku zgubienia elektro-
nicznego kluczyka (wersje z elek-
tronicznym kluczykiem)
W przypadku zgubienia elektroniczne-
go kluczyka ryzyko kradzie˝y samo-
chodu znacznie wzrasta. Nale˝y jak
najszybciej udaç si´ wraz ze wszystki-
mi pozosta∏ymi elektronicznymi kluczy-
kami do autoryzowanej stacji obs∏ugi
Toyoty lub innego specjalistycznego
warsztatu.
Gdy elektroniczny kluczyk
nie dzia∏a prawid∏owo
(wersje z elektronicznym
kluczykiem)
W przypadku braku komunika-
cji pomi´dzy elektronicznym
kluczykiem a samochodem
(
S. 130) lub w przypadku wy-
czerpania baterii elektroniczne-
go kluczyka nie dzia∏a system
elektronicznego kluczyka i bez-
przewodowe zdalne sterowanie.
W takim przypadku mo˝na
otwieraç zamki drzwi oraz uru-
chamiaç silnik wed∏ug opisanej
dalej procedury.
UWAGA
W przypadku usterki systemu
elektronicznego kluczyka lub
innych problemów z elektronicz-
nym kluczykiem
Nale˝y dostarczyç samochód wraz ze
wszystkimi elektronicznymi kluczyka-
mi do autoryzowanej stacji obs∏ugi
Toyoty lub innego specjalistycznego
warsztatu.
42 Yaris OM52N25E 9/14/21 10:55 AM Page 403

Za pomocà mechanicznego kluczyka
(
S. 119) mo˝na wykonaç nast´pu-
jàce czynnoÊci:
1Zablokowanie wszystkich drzwi
2Odblokowanie wszystkich drzwi
Funkcje powiàzane z dzia∏aniem
kluczyka
1Zamykanie bocznych szyb (obróciç
i przytrzymaç)*
2Otwieranie bocznych szyb (obróciç
i przytrzymaç)*
*: Zmiany ustawieƒ mo˝na dokonaç
w autoryzowanej stacji obs∏ugi Toyoty
lub innym specjalistycznym warsztacie.
1Wersje z przek∏adnià bezstopnio-
wà: Sprawdziç, czy dêwignia
skrzyni biegów znajduje si´
w po∏o˝eniu P i wcisnàç peda∏
hamulca zasadniczego.
Wersje z mechanicznà skrzynià
biegów: Przestawiç dêwigni´
skrzyni biegów w po∏o˝enie
N i wcisnàç peda∏ sprz´g∏a.
2Dotknàç przycisku rozruchu elek-
tronicznym kluczykiem w miejscu
za przyciskami blokowania i od-
blokowywania drzwi.
Gdy zostanie wykryty elektroniczny klu-
czyk, rozlegnie si´ sygna∏ akustyczny,
a przycisk rozruchu zostanie prze∏àczo-
ny w stan ON.
Je˝eli system elektronicznego kluczyka
zosta∏ wy∏àczony w funkcjach podlegajà-
cych zmianie ustawieƒ, przycisk rozru-
chu zostanie prze∏àczony w stan ACC.
4047-2. Post´powanie w sytuacjach awaryjnych
Zablokowanie i odblokowanie
drzwiOSTRZE˚ENIE
Podczas otwierania lub zamyka-
nia elektrycznie sterowanych
szyb za pomocà mechanicznego
kluczyka
Podczas otwierania lub zamykania
elektrycznie sterowanych szyb nale˝y
kontrolowaç, czy nie grozi to przyciÊni´-
ciem jakiejkolwiek cz´Êci cia∏a pasa˝e-
rów. Nie nale˝y zezwalaç dzieciom na
samodzielne u˝ywanie mechanicznego
kluczyka. Mo˝e si´ zdarzyç, ˝e cz´Êç
cia∏a dziecka lub innego pasa˝era zo-
stanie przyciÊni´ta przez bocznà szyb´.
Uruchamianie silnika
42 Yaris OM52N25E 9/14/21 10:55 AM Page 404

3Mocno wcisnàç peda∏ hamulca
zasadniczego (wersje z przek∏ad-
nià bezstopniowà) lub peda∏
sprz´g∏a (wersje z mechanicznà
skrzynià biegów) i sprawdziç, czy
na wyÊwietlaczu wielofunkcyjnym
zaÊwieci∏a si´ lampka kontrolna
systemu elektronicznego kluczy-
ka .
4Nacisnàç przycisk rozruchu krótko
i pewnie.
Je˝eli silnik nie daje si´ w ten spo-
sób uruchomiç, nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
Wy∏àczanie silnika
Dêwigni´ skrzyni biegów przestawiç
w po∏o˝enie P (wersje z przek∏adnià
bezstopniowà) lub N (wersje z mecha-
nicznà skrzynià biegów) i nacisnàç przy-
cisk rozruchu, tak jak si´ to robi podczas
normalnego wy∏àczania silnika.
Wymiana baterii
Powy˝sza procedura stanowi jedynie
doraêny sposób post´powania. Zaleca-
na jest jak najszybsza wymiana baterii
w elektronicznym kluczyku. (
S. 349)
Autoalarm (w niektórych wersjach)
Zablokowanie drzwi za pomocà mecha-
nicznego kluczyka nie powoduje w∏à-
czenia autoalarmu.
Je˝eli autoalarm jest w∏àczony, odblo-
kowanie drzwi za pomocà mechanicz-
nego kluczyka mo˝e spowodowaç
wzbudzenie sygnalizacji alarmowej.
(
S. 80)
Prze∏àczanie stanów przyciskiem
rozruchu
W kroku 3powy˝szej procedury zwolniç
peda∏ hamulca zasadniczego (wersje
z przek∏adnià bezstopniowà) lub peda∏
sprz´g∏a (wersje z mechanicznà skrzynià
biegów) i nacisnàç przycisk rozruchu.
Ka˝de prze∏àczenie przyciskiem rozru-
chu powoduje zmian´ stanu, lecz uru-
chomienie silnika nie nastàpi. (
S. 166)
Majàc do dyspozycji komplet przewo-
dów rozruchowych, mo˝na skorzy-
staç z akumulatora 12-woltowego
w innym samochodzie, post´pujàc
wed∏ug podanych wskazówek.
1Wersje z autoalarmem (
S. 80):
Upewniç si´, ˝e kluczyk (wersje
z mechanicznym kluczykiem) lub
elektroniczny kluczyk (wersje
z elektronicznym kluczykiem)
nie zosta∏ w samochodzie.
W momencie pod∏àczenia przewodów
rozruchowych (lub urzàdzenia rozrucho-
wego), w zale˝noÊci od sytuacji, mo˝e
nastàpiç uzbrojenie autoalarmu i drzwi
mogà zostaç zablokowane. (
S. 81)
2Otworzyç pokryw´ silnika.
(
S. 321)
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych405
7
Gdy zostanie roz∏adowany
akumulator
Opisana poni˝ej procedura po-
st´powania umo˝liwia urucho-
mienie silnika, w przypadku
gdy akumulator ulegnie roz∏a-
dowaniu.
W razie potrzeby mo˝na zwróciç
si´ o pomoc do autoryzowanej
stacji obs∏ugi Toyoty, innego
specjalistycznego warsztatu
lub specjalistycznego sklepu.
Uruchamianie silnika
42 Yaris OM52N25E 9/14/21 10:55 AM Page 405

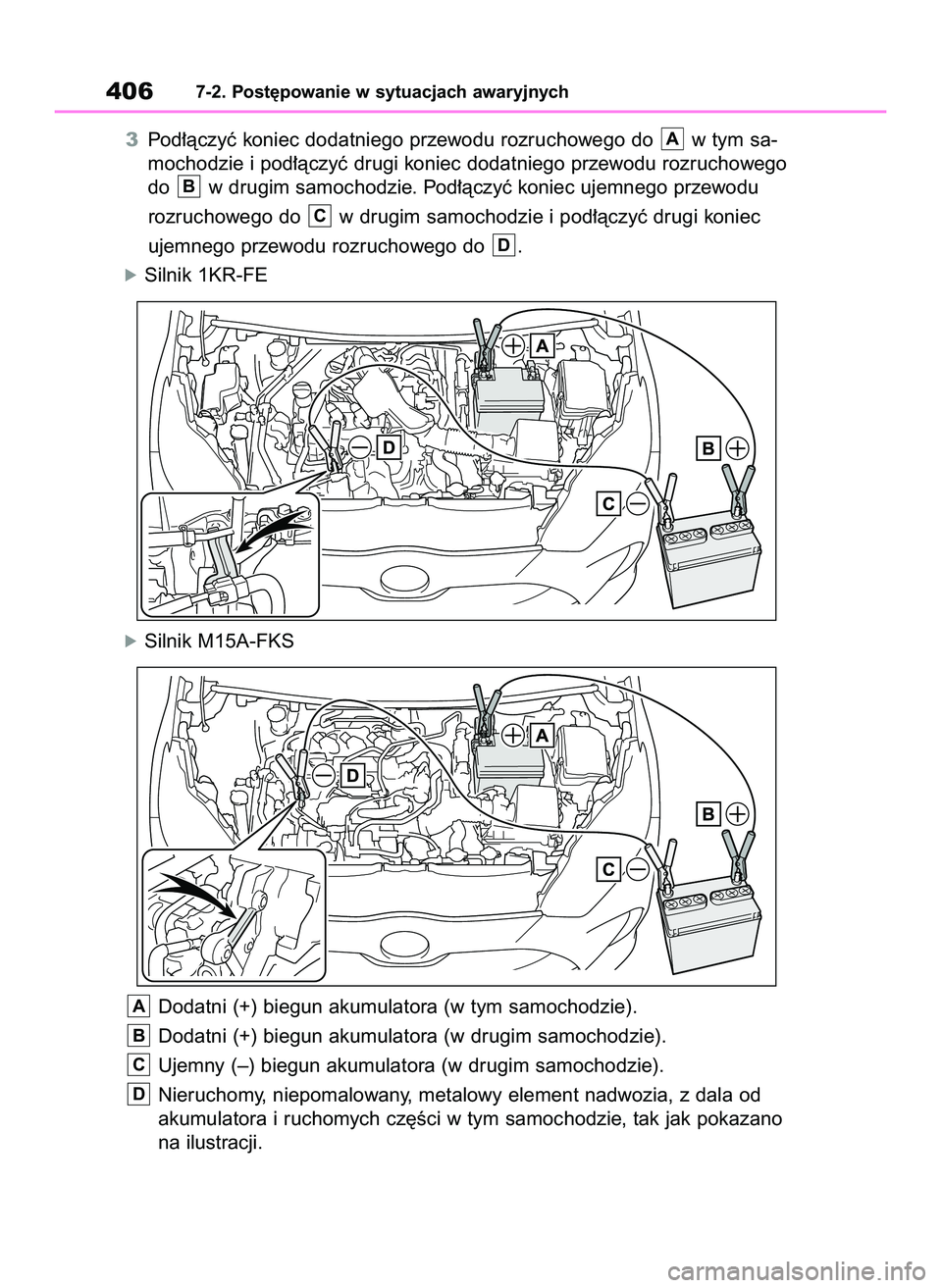

3Pod∏àczyç koniec dodatniego przewodu rozruchowego do w tym sa-
mochodzie i pod∏àczyç drugi koniec dodatniego przewodu rozruchowego
do w drugim samochodzie. Pod∏àczyç koniec ujemnego przewodu
rozruchowego do w drugim samochodzie i pod∏àczyç drugi koniec
ujemnego przewodu rozruchowego do .
óSilnik 1KR-FE
óSilnik M15A-FKS
Dodatni (+) biegun akumulatora (w tym samochodzie).
Dodatni (+) biegun akumulatora (w drugim samochodzie).
Ujemny (–) biegun akumulatora (w drugim samochodzie).
Nieruchomy, niepomalowany, metalowy element nadwozia, z dala od
akumulatora i ruchomych cz´Êci w tym samochodzie, tak jak pokazano
na ilustracji.
D
C
B
A
D
C
B
A
4067-2. Post´powanie w sytuacjach awaryjnych
42 Yaris OM52N25E 9/14/21 10:55 AM Page 406
