4Uruchomiç silnik w drugim samo-
chodzie. Przez oko∏o 5 minut
utrzymywaç nieco podwy˝szonà
pr´dkoÊç obrotowà silnika w celu
pod∏adowania roz∏adowanego
akumulatora.
5Wersje z elektronicznym kluczy-
kiem: Otworzyç i zamknàç którekol-
wiek drzwi, gdy przycisk rozruchu
prze∏àczony jest w stan OFF.
6Utrzymujàc w drugim samocho-
dzie dotychczasowà pr´dkoÊç
obrotowà silnika, uruchomiç sil-
nik w samochodzie z roz∏adowa-
nym akumulatorem, prze∏àczajàc
wy∏àcznik zap∏onu/przycisk roz-
ruchu w stan ON.
7Po uruchomieniu silnika od∏àczyç
przewody rozruchowe w odwrot-
nej kolejnoÊci do tej, w jakiej by∏y
pod∏àczane.
Po uruchomieniu silnika nale˝y
jak najszybciej zleciç sprawdzenie
samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjali-
stycznemu warsztatowi.
Uruchamianie silnika w przypadku
roz∏adowania akumulatora
Nie wolno uruchamiaç silnika przez
pchanie lub holowanie samochodu.
Ograniczanie ryzyka roz∏adowania
akumulatora
Nie pozostawiaç w∏àczonych Êwiate∏
g∏ównych lub systemu audio, gdy sil-
nik jest wy∏àczony.
Wy∏àczaç zb´dne urzàdzenia elek-
tryczne podczas d∏ugotrwa∏ej pracy
silnika z niskà pr´dkoÊcià obrotowà,
np. w ruchu ulicznym o du˝ym nat´-
˝eniu.
Po wymontowaniu lub roz∏adowa-
niu akumulatora
Informacje zapisane w module ECU
zostanà wyzerowane. Gdy akumula-tor zostanie roz∏adowany, nale˝y zle-
ciç sprawdzenie samochodu autory-
zowanej stacji obs∏ugi Toyoty lub in-
nemu specjalistycznemu warsztatowi.
Niektóre uk∏ady mogà wymagaç kali-
bracji. (
S. 435)
Podczas od∏àczania przewodów od
akumulatora
Po od∏àczeniu przewodów od akumula-
tora informacje zapisane w module
ECU zostanà wyzerowane. Przed od∏à-
czeniem przewodów od akumulatora
nale˝y skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
¸adowanie akumulatora
Zgromadzona w akumulatorze energia
elektryczna ulega stopniowemu wyczer-
pywaniu na skutek naturalnego roz∏ado-
wania oraz sta∏ego poboru pràdu przez
niektóre urzàdzenia elektryczne. W wy-
niku d∏ugotrwa∏ego postoju samochodu
mo˝e dojÊç do roz∏adowania akumula-
tora, co uniemo˝liwi rozruch silnika.
(¸adowanie akumulatora nast´puje
automatycznie podczas jazdy.)
Do∏adowanie lub wymiana akumu-
latora (wersje z elektronicznym
kluczykiem)
W pewnych przypadkach, gdy aku-
mulator jest roz∏adowany, odblokowa-
nie drzwi za pomocà elektronicznego
kluczyka mo˝e okazaç si´ niemo˝liwe.
Nale˝y wtedy u˝yç bezprzewodowego
zdalnego sterowania lub mechanicz-
nego kluczyka.
Po na∏adowaniu akumulatora pierw-
sza próba uruchomienia silnika mo˝e
nie byç skuteczna, lecz przy powtór-
nej próbie zostanie on uruchomiony.
Nie jest to oznakà usterki.
Stan w jakim znajduje si´ przycisk
rozruchu, jest zapami´tywany w pa-
mi´ci komputera pok∏adowego. Po
pod∏àczeniu akumulatora stan zosta-
nie prze∏àczony na taki, w którym
akumulator zosta∏ roz∏adowany.
Przed od∏àczeniem akumulatora na-
le˝y upewniç si´, ˝e przycisk rozru-
chu zosta∏ prze∏àczony w stan OFF.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych407
7
42 Yaris OM52N25E 9/14/21 10:55 AM Page 407

Nale˝y zachowaç szczególnà ostro˝-
noÊç, je˝eli stan w jakim znajdowa∏
si´ przycisk rozruchu przed roz∏ado-
waniem akumulatora, jest nieznany.
Podczas wymiany akumulatora
U˝ywaç akumulatora zgodnego
z normami Unii Europejskiej.
U˝ywaç akumulatora o takim samym
rozmiarze jak oryginalny akumulator
o pojemnoÊci 20-godzinnej (20HR)
lub wi´kszej i pràdzie rozruchowym
przy zimnym silniku (CCA) minimum
takim samym lub wi´kszym. Spraw-
dziç etykiet´ akumulatora pod kàtem
rozmiaru i specyfikacji (np. LN2,
60Ah, 345A).
• Je˝eli rozmiar akumulatora ró˝ni si´,
akumulator nie mo˝e zostaç prawi-
d∏owo zamocowany.
• Je˝eli u˝yty zostanie akumulator
o pojemnoÊci mniejszej ni˝ 20-go-
dzinna (20HR), nawet po krótkim
czasie, w którym samochód nie jest
u˝ywany, mo˝e nastàpiç jego roz∏a-
dowanie i uruchomienie silnika nie
b´dzie mo˝liwe.
W celu uzyskania szczegó∏owych in-
formacji nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
4087-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Podczas od∏àczania przewodów
od akumulatora
Zawsze jako pierwszy nale˝y od∏à-
czaç przewód ujemny (–). Je˝eli po
od∏àczeniu przewód dodatni (+) ze-
tknie si´ z jakimkolwiek metalowym
elementem znajdujàcym si´ w pobli-
˝u, mo˝e powstaç iskra, doprowadza-
jàc do po˝aru lub pora˝enia pràdem,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
W celu unikni´cia ryzyka po˝aru
lub eksplozji akumulatora
W celu unikni´cia ryzyka zap∏onu
gazów, jakie mogà wydobywaç si´
z akumulatora, nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
Przewody rozruchowe pod∏àczaç
do odpowiednich biegunów, nie do-
puszczajàc do ich zetkni´cia si´
z jakàkolwiek innà cz´Êcià w samo-
chodzie.
Nie dopuszczaç do zetkni´cia si´
drugiego koƒca przewodu rozrucho-
wego pod∏àczonego do bieguna „+”
z jakàkolwiek innà cz´Êcià lub meta-
lowà powierzchnià w samochodzie.
Nie dopuszczaç do zetkni´cia si´
zacisków „+” i „–” przewodów rozru-
chowych.
Nie zbli˝aç si´ z otwar tym ogniem,
nie paliç tytoniu ani nie u˝ywaç za-
pa∏ek bàdê zapalniczki w pobli˝u
akumulatora.
Ârodki ostro˝noÊci dotyczàce
akumulatora
Wewnàtrz akumulatora znajduje si´
trujàcy i ˝ràcy kwas siarkowy, nato-
miast niektóre jego elementy zawiera-
jà potencjalnie niebezpieczne dla
zdrowia zwiàzki o∏owiu lub czysty
o∏ów. Podczas prac przy akumulatorze
nale˝y zachowaç opisane poni˝ej
Êrodki ostro˝noÊci:
Do prac przy akumulatorze zak∏adaç
okulary ochronne i nie dopuszczaç
do kontaktu elektrolitu ze skórà, ubra-
niem i elementami samochodu.
Nie pochylaç si´ nad akumulatorem.
Je˝eli elektrolit dostanie si´ do oczu
lub na skór´, nale˝y natychmiast
przemyç dane miejsce czystà wodà
i niezw∏ocznie zg∏osiç si´ do lekarza.
W miar´ mo˝liwoÊci, w drodze do
gabinetu lekarskiego, stosowaç mo-
kry ok∏ad na podra˝nione elektroli-
tem miejsce.
Po ka˝dym kontakcie ze wspornikiem
mocowania, zaciskami biegunów
oraz innymi elementami zwiàzanymi
z akumulatorem nale˝y umyç r´ce.
Nie dopuszczaç dzieci w pobli˝e
akumulatora.
42 Yaris OM52N25E 9/14/21 10:55 AM Page 408

1Zatrzymaç samochód w bez-
piecznym miejscu, wy∏àczyç kli-
matyzacj´, a nast´pnie wy∏àczyç
silnik.
2W razie zaobserwowania pary:
Poczekaç, a˝ para przestanie si´
wydobywaç i ostro˝nie podnieÊç
pokryw´ silnika.
Je˝eli nie widaç wydobywajàcej
si´ pary: Ostro˝nie podnieÊç po-
kryw´ silnika.
3Gdy silnik wystarczajàco ostygnie,
sprawdziç, czy nie ma jakichkol-
wiek wycieków z przewodów ela-
stycznych i ch∏odnicy.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych409
7
OSTRZE˚ENIE
Podczas wymiany akumulatora
Gdy zatyczka otworu odpowietrzajà-
cego oraz wskaênik znajdujà si´
w pobli˝u obejmy mocujàcej, mo˝e
dojÊç do wycieku elektrolitu (kwas
siarkowy).
W celu uzyskania szczegó∏owych
informacji dotyczàcych wymiany
akumulatora nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
UWAGA
Podczas manipulowania prze-
wodami rozruchowymi
Nale˝y uwa˝aç, aby podczas pod∏àcza-
nia lub od∏àczania przewodów rozru-
chowych nie zaczepiç nimi o wentylator
ch∏odnicy lub pasek nap´dowy osprz´-
tu silnika.
Gdy silnik ulegnie
przegrzaniu
O przegrzaniu silnika mogà
Êwiadczyç ni˝ej opisane objawy:
Wskaênik temperatury p∏ynu
w uk∏adzie ch∏odzenia silnika
(
S. 88, 92) znajduje si´ w za-
kresie czerwonym lub odczu-
walny jest spadek mocy silnika
(np. nie wzrasta pr´dkoÊç sa-
mochodu).
Na wyÊwietlaczu wielofunkcyj-
nym pojawi si´ komunikat
„Wys. temp. silnika. Zatrzymaj
si´ w bezp. miej. Patrz instruk.”.
Spod pokrywy silnika wydoby-
wa si´ para.
Sposób post´powania
42 Yaris OM52N25E 9/14/21 10:55 AM Page 409

óSilnik 1KR-FE
óSilnik M15A-FKS
Ch∏odnica
Wentylator ch∏odnicy
Je˝eli wyciek jest du˝y, nale˝y jak naj-
szybciej zwróciç si´ o pomoc do autory-
zowanej stacji obs∏ugi Toyoty lub innego
specjalistycznego warsztatu.
4Poziom p∏ynu w uk∏adzie ch∏o-
dzenia jest wystarczajàcy, je˝eli
mieÊci si´ pomi´dzy kreskami „F”
i „L” na zbiorniku wyrównawczym.
óSilnik 1KR-FE
óSilnik M15A-FKS
Zbiornik wyrównawczy
Poziom wysoki „F”
Poziom niski „L”
5W razie potrzeby nale˝y dolaç
p∏ynu ch∏odzàcego.
Je˝eli odpowiedni p∏yn ch∏odzàcy nie
jest dost´pny, w sytuacji awaryjnej
mo˝na u˝yç wody.
óSilnik 1KR-FE
C
B
A
B
A
4107-2. Post´powanie w sytuacjach awaryjnych
42 Yaris OM52N25E 9/14/21 10:55 AM Page 410

óSilnik M15A-FKS
6Uruchomiç silnik i w∏àczyç klima-
tyzacj´, aby sprawdziç, czy dzia-
∏a wentylator ch∏odnicy oraz czy
nie ma wycieku p∏ynu ch∏odzàce-
go z przewodów elastycznych
i ch∏odnicy.
Wentylator ch∏odnicy dzia∏a, gdy uk∏ad
klimatyzacji jest w∏àczony bezpoÊrednio
po uruchomieniu zimnego silnika. Nale-
˝y upewniç si´, ˝e wentylator ch∏odnicy
dzia∏a, sprawdzajàc dêwi´k wentylatora
ch∏odnicy i przep∏yw powietrza. Je˝eli
jest to trudne do sprawdzenia, nale˝y
na przemian w∏àczaç i wy∏àczaç uk∏ad
klimatyzacji. (Wentylator ch∏odnicy mo-
˝e nie dzia∏aç, gdy temperatura otocze-
nia wynosi poni˝ej zera.)
7Je˝eli wentylator ch∏odnicy nie
dzia∏a: Natychmiast wy∏àczyç sil-
nik i zwróciç si´ o pomoc do au-
toryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego
warsztatu.
Je˝eli wentylator ch∏odnicy dzia∏a:
Zleciç sprawdzenie samochodu
najbli˝szej autoryzowanej stacji
obs∏ugi Toyoty lub innemu specja-
listycznemu warsztatowi.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych411
7
OSTRZE˚ENIE
Podczas czynnoÊci kontrolnych
w komorze silnikowej
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich grozi odniesie-
niem powa˝nych obra˝eƒ cia∏a, np.
oparzeƒ.
Gdy spod pokrywy silnika wydoby-
wa si´ para, nie nale˝y jej otwieraç,
dopóki objawy te nie zniknà. Tem-
peratura w komorze silnikowej mo˝e
byç bardzo wysoka.
Trzymaç d∏onie i elementy odzie˝y
(zw∏aszcza krawat, apaszk´ lub sza-
lik) z dala od wentylatora ch∏odnicy
i pasków nap´dowych. W przeciw-
nym razie d∏onie lub odzie˝ mogà
zaczepiç si´ o wentylator ch∏odnicy
lub pasek nap´dowy, co mo˝e pro-
wadziç do powa˝nych obra˝eƒ cia∏a.
Nie odkr´caç zakr´tki zbiornika wy-
równawczego w uk∏adzie ch∏odzenia
silnika, gdy silnik i ch∏odnica sà go-
ràce.
Wyrzucony pod ciÊnieniem goràcy
p∏yn i para mogà spowodowaç po-
parzenia.
UWAGA
Podczas dolewania p∏ynu do
uk∏adu ch∏odzenia silnika
P∏yn do uk∏adu ch∏odzenia nale˝y do-
lewaç powoli, uprzednio umo˝liwiajàc
dostateczne ostygni´cie silnika. Gdy
silnik jest goràcy, zbyt szybkie dolanie
p∏ynu grozi jego uszkodzeniem.
W celu unikni´cia ryzyka uszko-
dzenia uk∏adu ch∏odzenia
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nie dopuszczaç do zanieczyszcze-
nia p∏ynu ch∏odzàcego obcymi ma-
teria∏ami (np. piaskiem, kurzem itp.).
Nie wolno u˝ywaç jakichkolwiek
dost´pnych na rynku dodatków do
p∏ynu ch∏odzàcego.
42 Yaris OM52N25E 9/14/21 10:55 AM Page 411

1Wy∏àczyç silnik. Uruchomiç ha-
mulec postojowy i przestawiç
dêwigni´ skrzyni biegów w po∏o-
˝enie P (wersje z przek∏adnià
bezstopniowà) lub N (wersje
z mechanicznà skrzynià biegów).
2Usunàç b∏oto, Ênieg bàdê piach
wokó∏ przednich kó∏.
3Pod∏o˝yç pod przednie ko∏a
drewno, kamienie bàdê inne ma-
teria∏y, aby uzyskaç wi´kszà
przyczepnoÊç kó∏ do pod∏o˝a.
4Uruchomiç silnik.
5Przestawiç dêwigni´ skrzyni bie-
gów w po∏o˝enie D lub R (wersje
z przek∏adnià bezstopniowà) lub
biegu 1. lub R (wersje z mecha-
nicznà skrzynià biegów) i zwolniç
hamulec postojowy. Nast´pnie,
zachowujàc ostro˝noÊç, naci-
snàç peda∏ przyspieszenia.
W razie trudnoÊci z uwolnieniem
samochodu
Nacisnàç przycisk , aby wy∏àczyç
uk∏ad kontroli nap´du (TRC).
Na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat.
4127-2. Post´powanie w sytuacjach awaryjnych

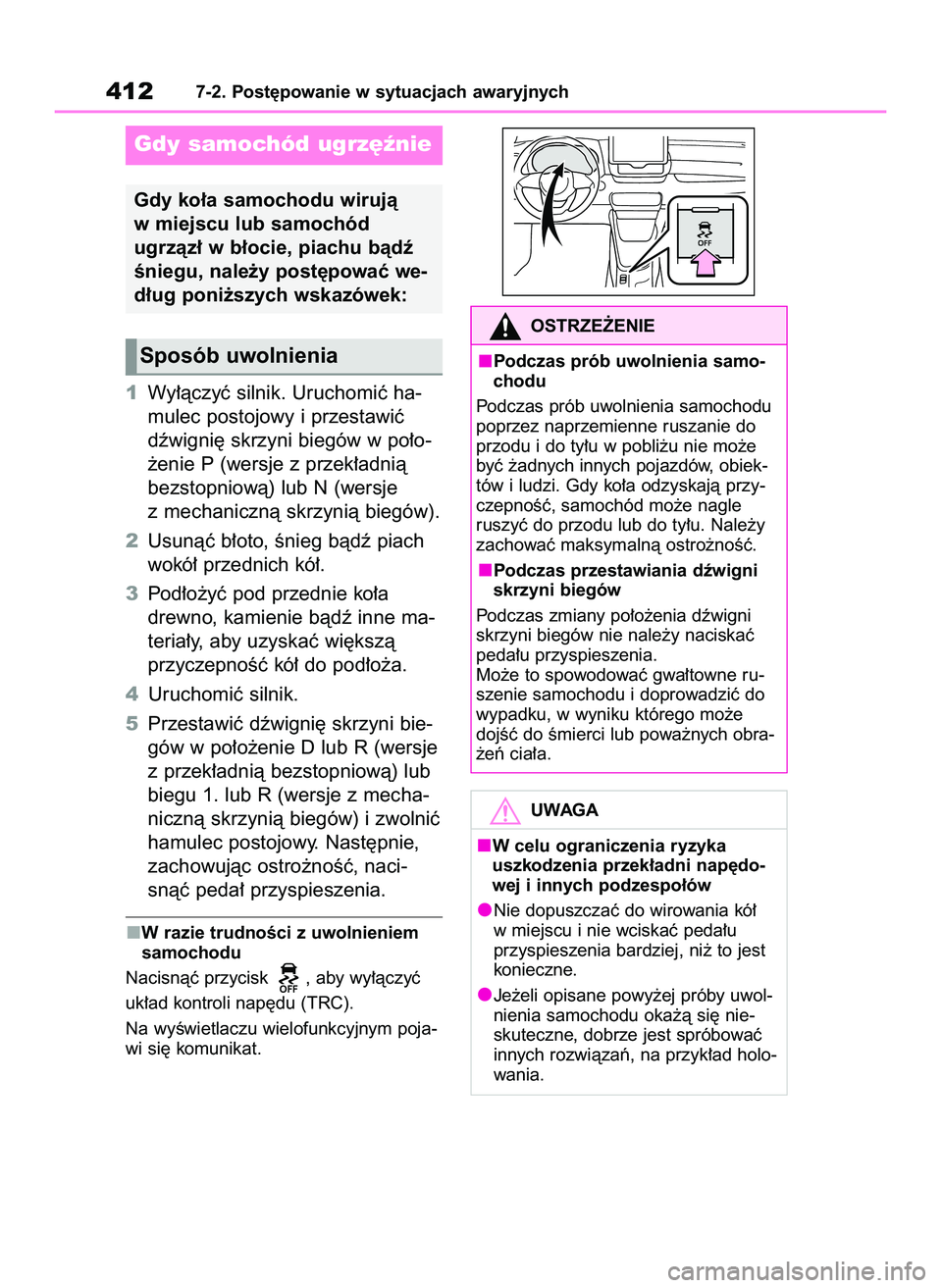

Gdy samochód ugrz´ênie
Gdy ko∏a samochodu wirujà
w miejscu lub samochód
ugrzàz∏ w b∏ocie, piachu bàdê
Êniegu, nale˝y post´powaç we-
d∏ug poni˝szych wskazówek:
Sposób uwolnienia
OSTRZE˚ENIE
Podczas prób uwolnienia samo-
chodu
Podczas prób uwolnienia samochodu
poprzez naprzemienne ruszanie do
przodu i do ty∏u w pobli˝u nie mo˝e
byç ˝adnych innych pojazdów, obiek-
tów i ludzi. Gdy ko∏a odzyskajà przy-
czepnoÊç, samochód mo˝e nagle
ruszyç do przodu lub do ty∏u. Nale˝y
zachowaç maksymalnà ostro˝noÊç.
Podczas przestawiania dêwigni
skrzyni biegów
Podczas zmiany po∏o˝enia dêwigni
skrzyni biegów nie nale˝y naciskaç
peda∏u przyspieszenia.
Mo˝e to spowodowaç gwa∏towne ru-
szenie samochodu i doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
UWAGA
W celu ograniczenia ryzyka
uszkodzenia przek∏adni nap´do-
wej i innych podzespo∏ów
Nie dopuszczaç do wirowania kó∏
w miejscu i nie wciskaç peda∏u
przyspieszenia bardziej, ni˝ to jest
konieczne.
Je˝eli opisane powy˝ej próby uwol-
nienia samochodu oka˝à si´ nie-
skuteczne, dobrze jest spróbowaç
innych rozwiàzaƒ, na przyk∏ad holo-
wania.
42 Yaris OM52N25E 9/14/21 10:55 AM Page 412

8
8-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.).....414
Informacje dotyczàce paliwa.....424
8-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie
ustawieƒ ...............................426
8-3. Kalibracja
Funkcje wymagajàce
kalibracji ...............................435
8-4. Certyfikaty
Cer tyfikaty ..............................436
Dane techniczne
samochodu
Dane techniczne samochodu
413
8
42 Yaris OM52N25E 9/14/21 10:55 AM Page 413

*1: Samochód nieobcià˝ony.
*
2: Wersje z zas∏onà dachu panoramicznego.
*
3: Wersje wyposa˝one w opony 15-calowe.
*
4: Wersje wyposa˝one w opony 16-calowe lub 17-calowe.
*
5: Wersje z silnikiem 1KR-FE.
*
6: Wersje z 6-biegowà mechanicznà skrzynià biegów oraz modele*10MXPA11L-
BHXNBW lub MXPA11R-BHXNBW. (
S. 415)
*
7: Modele*10MXPA11L-BHXGBW, MXPA11L-BHXSBW, MXPA11R-BHXGBW lub
MXPA11R-BHXSBW. (
S. 415)

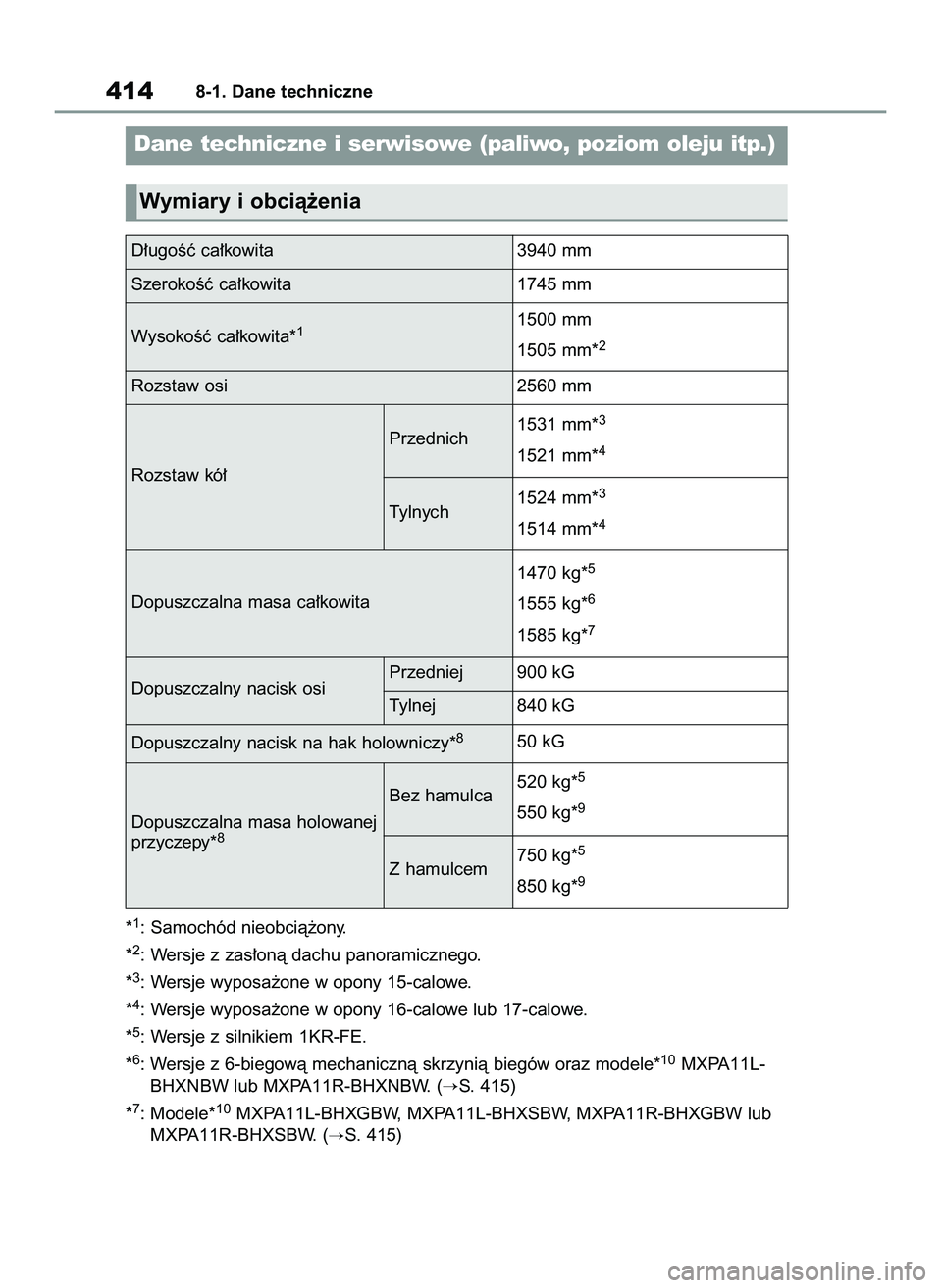

4148-1. Dane techniczne
Dane techniczne i serwisowe (paliwo, poziom oleju itp.)
Wymiary i obcià˝enia
D∏ugoÊç ca∏kowita 3940 mm
SzerokoÊç ca∏kowita 1745 mm
WysokoÊç ca∏kowita*
11500 mm
1505 mm*
2
Rozstaw osi 2560 mm
Dopuszczalny nacisk na hak holowniczy*
850 kG Dopuszczalna masa ca∏kowita1470 kg*
5
1555 kg*6
1585 kg*7
Rozstaw kó∏1531 mm*
3
1521 mm*4Przednich
Dopuszczalny nacisk osi900 kG Przedniej
840 kG Tylnej1524 mm*
3
1514 mm*4Tylnych
Dopuszczalna masa holowanej
przyczepy*
8
520 kg*5
550 kg*9Bez hamulca
750 kg*
5
850 kg*9Z hamulcem
42 Yaris OM52N25E 9/14/21 10:55 AM Page 414
