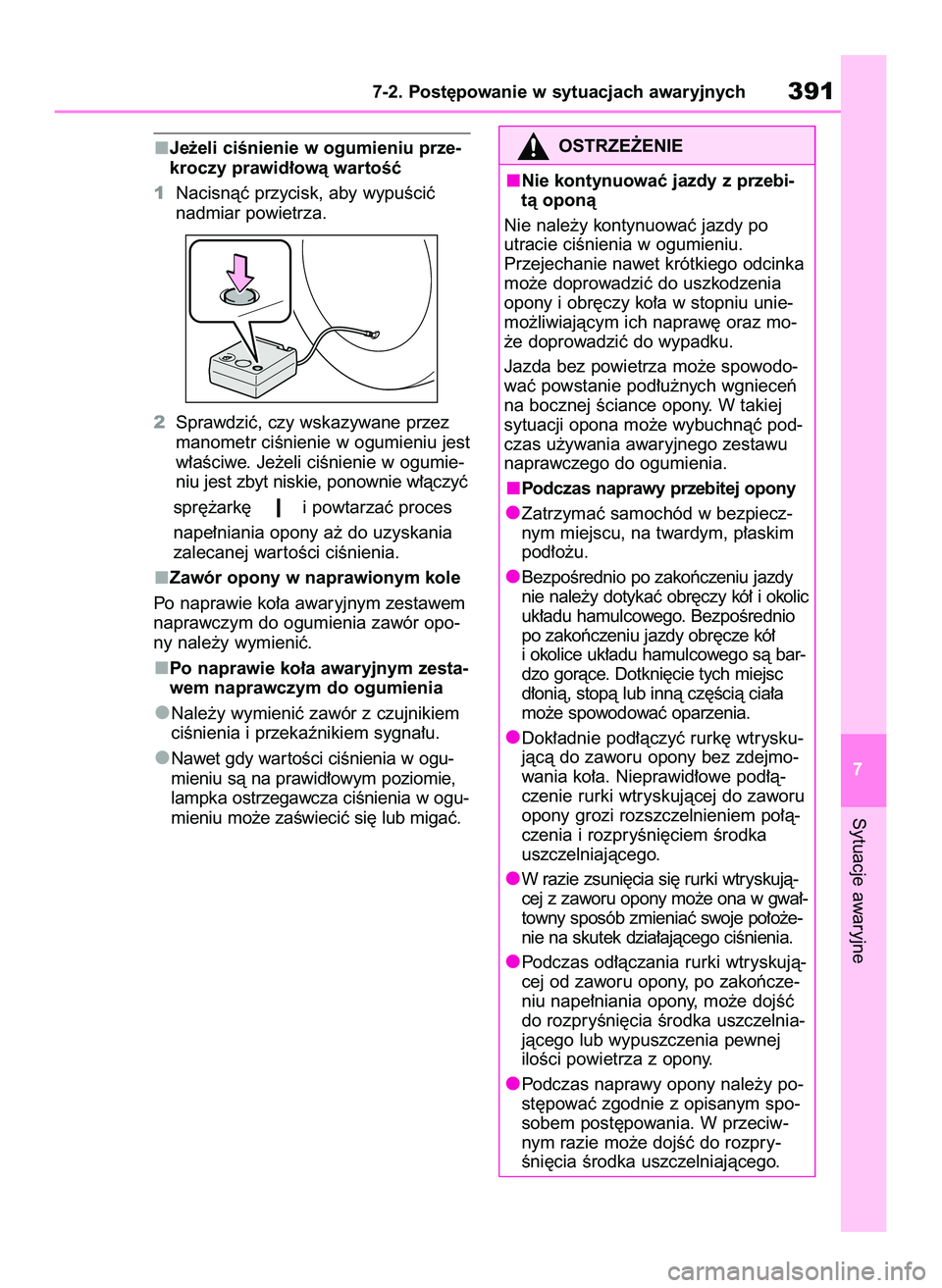

2022 TOYOTA YARIS Instrukcja obsługi (in Polish)

Je˝eli ciÊnienie w ogumieniu prze-
kroczy prawid∏owà wartoÊç
1Nacisnàç przycisk, aby wypuÊciç
nadmiar powietrza.
2Sprawdziç, czy wskazywane przez
manometr ciÊnienie w ogumieniu jest
w∏aÊciwe. Je˝eli ciÊnienie w ogumie-
niu jest zbyt niskie, ponownie w∏àczyç
spr´˝ark´ i powtarzaç proces
nape∏niania opony a˝ do uzyskania
zalecanej war toÊci ciÊnienia.
Zawór opony w naprawionym kole
Po naprawie ko∏a awaryjnym zestawem
naprawczym do ogumienia zawór opo-
ny nale˝y wymieniç.
Po naprawie ko∏a awaryjnym zesta-
wem naprawczym do ogumienia
Nale˝y wymieniç zawór z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
Nawet gdy war toÊci ciÊnienia w ogu-
mieniu sà na prawid∏owym poziomie,
lampka ostrzegawcza ciÊnienia w ogu-
mieniu mo˝e zaÊwieciç si´ lub migaç.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych391
7
OSTRZE˚ENIE
Nie kontynuowaç jazdy z przebi-
tà oponà
Nie nale˝y kontynuowaç jazdy po
utracie ciÊnienia w ogumieniu.
Przejechanie nawet krótkiego odcinka
mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu unie-
mo˝liwiajàcym ich napraw´ oraz mo-
˝e doprowadziç do wypadku.
Jazda bez powietrza mo˝e spowodo-
waç powstanie pod∏u˝nych wgnieceƒ
na bocznej Êciance opony. W takiej
sytuacji opona mo˝e wybuchnàç pod-
czas u˝ywania awaryjnego zestawu
naprawczego do ogumienia.
Podczas naprawy przebitej opony
Zatrzymaç samochód w bezpiecz-
nym miejscu, na twardym, p∏askim
pod∏o˝u.
BezpoÊrednio po zakoƒczeniu jazdy
nie nale˝y dotykaç obr´czy kó∏ i okolic
uk∏adu hamulcowego. BezpoÊrednio
po zakoƒczeniu jazdy obr´cze kó∏
i okolice uk∏adu hamulcowego sà bar-
dzo goràce. Dotkni´cie tych miejsc
d∏onià, stopà lub innà cz´Êcià cia∏a
mo˝e spowodowaç oparzenia.
Dok∏adnie pod∏àczyç rurk´ wtrysku-
jàcà do zaworu opony bez zdejmo-
wania ko∏a. Nieprawid∏owe pod∏à-
czenie rurki wtryskujàcej do zaworu
opony grozi rozszczelnieniem po∏à-
czenia i rozpryÊni´ciem Êrodka
uszczelniajàcego.
W razie zsuni´cia si´ rurki wtryskujà-
cej z zaworu opony mo˝e ona w gwa∏-
towny sposób zmieniaç swoje po∏o˝e-
nie na skutek dzia∏ajàcego ciÊnienia.
Podczas od∏àczania rurki wtryskujà-
cej od zaworu opony, po zakoƒcze-
niu nape∏niania opony, mo˝e dojÊç
do rozpryÊni´cia Êrodka uszczelnia-
jàcego lub wypuszczenia pewnej
iloÊci powietrza z opony.
Podczas naprawy opony nale˝y po-
st´powaç zgodnie z opisanym spo-
sobem post´powania. W przeciw-
nym razie mo˝e dojÊç do rozpry-
Êni´cia Êrodka uszczelniajàcego.
42 Yaris OM52N25E 9/14/21 10:55 AM Page 391

3927-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Podczas nape∏niania opony powie-
trzem nale˝y staç w bezpiecznej
odleg∏oÊci, poniewa˝ istnieje ryzyko
jej rozerwania. W razie zauwa˝enia
p´kni´ç lub deformacji opony natych-
miast przerwaç proces naprawy,
wy∏àczajàc spr´˝ark´ .
Zbyt d∏uga praca spr´˝arki grozi
przegrzaniem zestawu naprawcze-
go. Nie w∏àczaç spr´˝arki na d∏u˝ej
ni˝ 40 minut.
W trakcie pracy awaryjny zestaw
naprawczy do ogumienia mo˝e si´
silnie rozgrzewaç. Z tego wzgl´du
podczas pracy urzàdzenia i po
jej przerwaniu nale˝y zachowaç od-
powiednià ostro˝noÊç. Nie nale˝y
dotykaç metalowych elementów
w okolicy po∏àczenia butelki ze spr´-
˝arkà. B´dà one bardzo goràce.
Nie umieszczaç naklejki z ograni-
czeniem pr´dkoÊci w miejscu innym
ni˝ wskazane. Umieszczenie naklej-
ki, np. na wk∏adce kierownicy, mo˝e
byç przyczynà nieprawid∏owego
dzia∏ania poduszki powietrznej.
Aby uniknàç ryzyka p´kni´cia lub
powa˝nego wycieku, nie wolno
upuszczaç ani uszkadzaç butelki.
Nale˝y wzrokowo oceniç butelk´
przed u˝yciem. Nie wolno u˝ywaç
butelki uderzonej, pop´kanej, po-
drapanej, cieknàcej lub posiadajàcej
inne uszkodzenia. Takà butelk´ na-
le˝y jak najszybciej wymieniç.
Jazda majàca na celu rozprowa-
dzenie Êrodka uszczelniajàcego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do utraty panowania nad samo-
chodem i wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Nale˝y jechaç ostro˝nie, z niewielkà
pr´dkoÊcià. Szczególnà ostro˝noÊç
zachowaç podczas skr´cania i na
zakr´tach.
UWAGA
Podczas awaryjnej naprawy
Naprawa opony za pomocà awaryj-
nego zestawu naprawczego do ogu-
mienia mo˝liwa jest tylko w sytuacji,
gdy jej bie˝nik zosta∏ uszkodzony
ostrym przedmiotem, takim jak
gwóêdê lub Êruba. Napraw´ nale˝y
wykonywaç bez wyjmowania przed-
miotu z opony. Usuni´cie go mo˝e
powi´kszyç uszkodzenie i uniemo˝-
liwiç napraw´.
Awaryjny zestaw naprawczy do
ogumienia nie jest wodoodporny.
Nie nale˝y go nara˝aç na kontakt
z wodà, np. podczas naprawy doko-
nywanej w deszczu.
Nie nale˝y umieszczaç zestawu
naprawczego do ogumienia bezpo-
Êrednio na pylistym pod∏o˝u, np. na
piaszczystym poboczu. Zassanie
py∏u do wn´trza urzàdzenia grozi
jego uszkodzeniem.
W trakcie pracy awaryjnego zesta-
wu naprawczego do ogumienia nie
nale˝y obracaç butelki do góry no-
gami, poniewa˝ mo˝e to doprowa-
dziç do uszkodzenia spr´˝arki.
Ârodki ostro˝noÊci podczas ob-
s∏ugi awaryjnego zestawu na-
prawczego do ogumienia
Do zasilania spr´˝arki mo˝e s∏u˝yç
wy∏àcznie samochodowe gniazdo
pràdu sta∏ego o napi´ciu 12V. Nie
pod∏àczaç awaryjnego zestawu na-
prawczego do ogumienia do jakie-
gokolwiek innego êród∏a zasilania.
Je˝eli samochód nie porusza si´ pro-
sto bàdê gdy poprzez kierownic´ od-
czuwalne jest Êciàganie w kierunku
poprzecznym, nale˝y przerwaç jazd´
i sprawdziç nast´pujàce elementy:
• Stan opony. Mog∏o nastàpiç zsuni´-
cie si´ opony z obr´czy.
• CiÊnienie w ogumieniu. Je˝eli ciÊnie-
nie w ogumieniu jest mniejsze ni˝
130 kPa (1,3 kG/cm
2lub bara;
19 psi), opona mo˝e byç powa˝nie
uszkodzona.
42 Yaris OM52N25E 9/14/21 10:55 AM Page 392

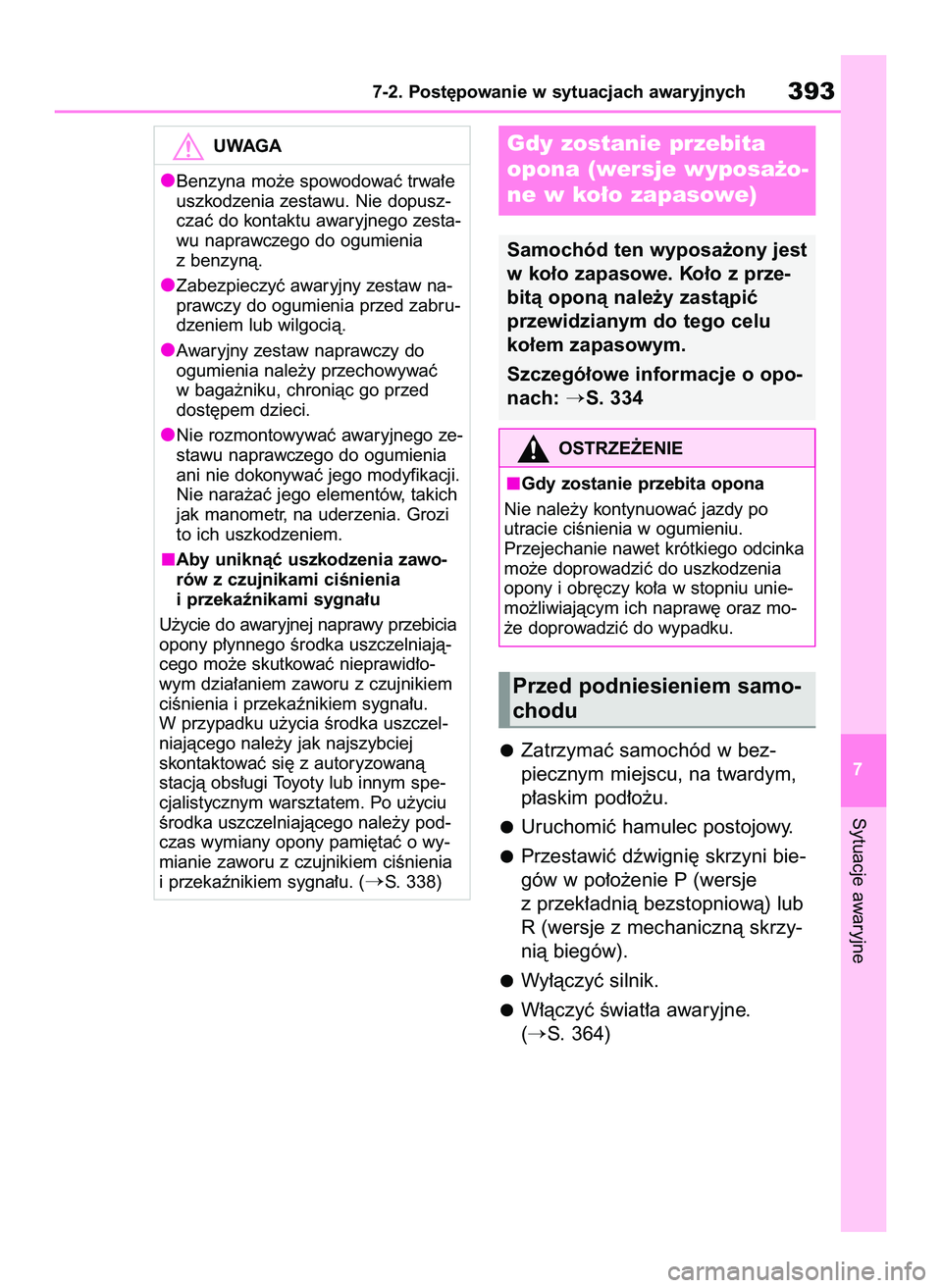

Zatrzymaç samochód w bez-
piecznym miejscu, na twardym,
p∏askim pod∏o˝u.
Uruchomiç hamulec postojowy.
Przestawiç dêwigni´ skrzyni bie-
gów w po∏o˝enie P (wersje
z przek∏adnià bezstopniowà) lub
R (wersje z mechanicznà skrzy-
nià biegów).
Wy∏àczyç silnik.
W∏àczyç Êwiat∏a awaryjne.
(
S. 364)
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych393
7
UWAGA
Benzyna mo˝e spowodowaç trwa∏e
uszkodzenia zestawu. Nie dopusz-
czaç do kontaktu awaryjnego zesta-
wu naprawczego do ogumienia
z benzynà.
Zabezpieczyç awaryjny zestaw na-
prawczy do ogumienia przed zabru-
dzeniem lub wilgocià.
Awaryjny zestaw naprawczy do
ogumienia nale˝y przechowywaç
w baga˝niku, chroniàc go przed
dost´pem dzieci.
Nie rozmontowywaç awaryjnego ze-
stawu naprawczego do ogumienia
ani nie dokonywaç jego modyfikacji.
Nie nara˝aç jego elementów, takich
jak manometr, na uderzenia. Grozi
to ich uszkodzeniem.
Aby uniknàç uszkodzenia zawo-
rów z czujnikami ciÊnienia
i przekaênikami sygna∏u
U˝ycie do awaryjnej naprawy przebicia
opony p∏ynnego Êrodka uszczelniajà-
cego mo˝e skutkowaç nieprawid∏o-
wym dzia∏aniem zaworu z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
W przypadku u˝ycia Êrodka uszczel-
niajàcego nale˝y jak najszybciej
skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem. Po u˝yciu
Êrodka uszczelniajàcego nale˝y pod-
czas wymiany opony pami´taç o wy-
mianie zaworu z czujnikiem ciÊnienia
i przekaênikiem sygna∏u. (
S. 338)
Gdy zostanie przebita
opona (wersje wyposa˝o-
ne w ko∏o zapasowe)
Samochód ten wyposa˝ony jest
w ko∏o zapasowe. Ko∏o z prze-
bità oponà nale˝y zastàpiç
przewidzianym do tego celu
ko∏em zapasowym.
Szczegó∏owe informacje o opo-
nach:
S. 334
OSTRZE˚ENIE
Gdy zostanie przebita opona
Nie nale˝y kontynuowaç jazdy po
utracie ciÊnienia w ogumieniu.
Przejechanie nawet krótkiego odcinka
mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu unie-
mo˝liwiajàcym ich napraw´ oraz mo-
˝e doprowadziç do wypadku.
Przed podniesieniem samo-
chodu
42 Yaris OM52N25E 9/14/21 10:55 AM Page 393

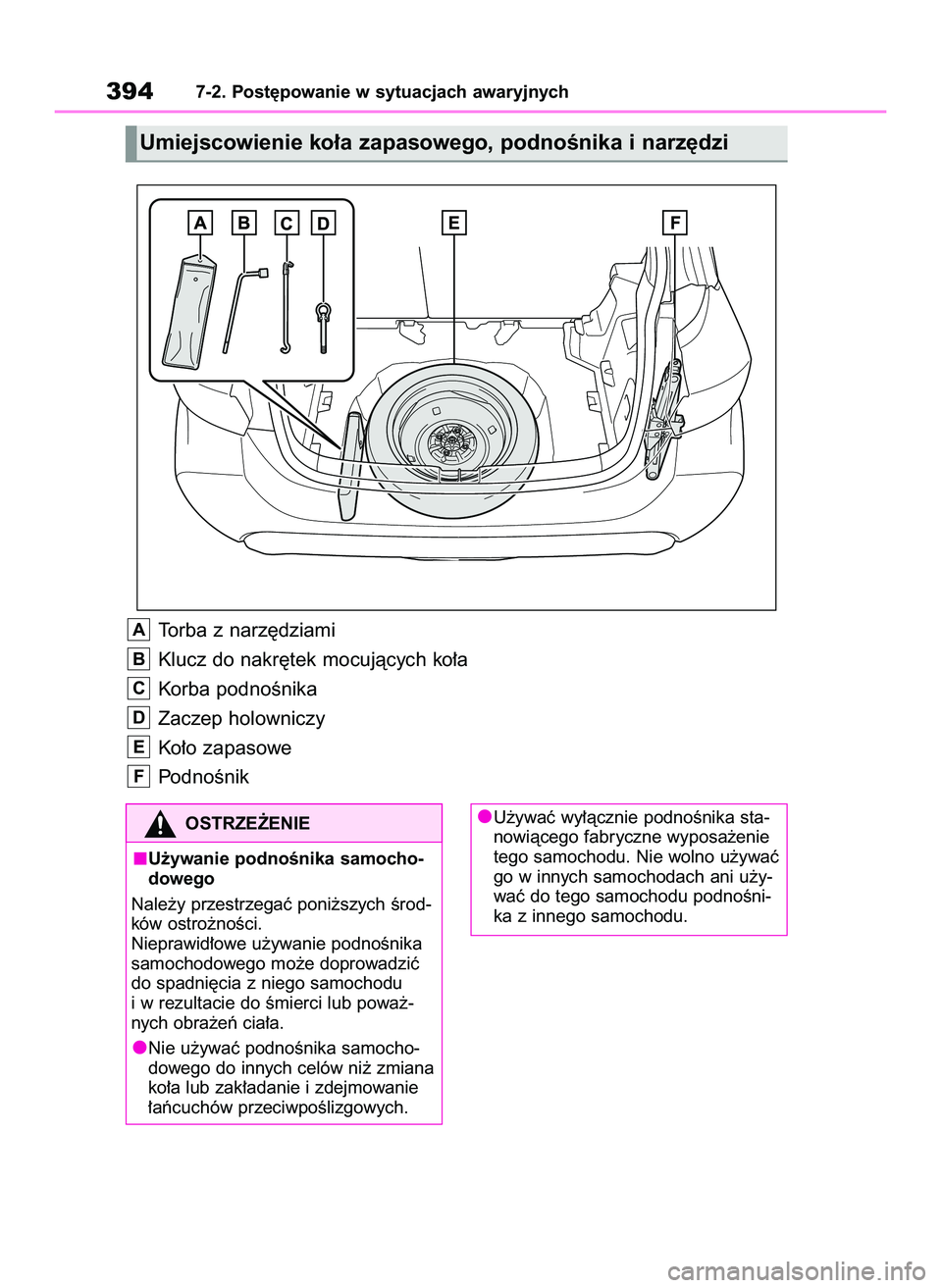

Torba z narz´dziami
Klucz do nakr´tek mocujàcych ko∏a
Korba podnoÊnika
Zaczep holowniczy
Ko∏o zapasowe
PodnoÊnik
F
E
D
C
B
A
3947-2. Post´powanie w sytuacjach awaryjnych
Umiejscowienie ko∏a zapasowego, podnoÊnika i narz´dzi
OSTRZE˚ENIE
U˝ywanie podnoÊnika samocho-
dowego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprawid∏owe u˝ywanie podnoÊnika
samochodowego mo˝e doprowadziç
do spadni´cia z niego samochodu
i w rezultacie do Êmierci lub powa˝-
nych obra˝eƒ cia∏a.
Nie u˝ywaç podnoÊnika samocho-
dowego do innych celów ni˝ zmiana
ko∏a lub zak∏adanie i zdejmowanie
∏aƒcuchów przeciwpoÊlizgowych.U˝ywaç wy∏àcznie podnoÊnika sta-
nowiàcego fabryczne wyposa˝enie
tego samochodu. Nie wolno u˝ywaç
go w innych samochodach ani u˝y-
waç do tego samochodu podnoÊni-
ka z innego samochodu.
42 Yaris OM52N25E 9/14/21 10:55 AM Page 394

1PodnieÊç pod∏og´ i os∏on´ pod∏ogi
baga˝nika. (
S. 299)2Zdjàç os∏on´.
3Zwolniç z zaczepu gumowà taÊm´
mocujàcà i wyjàç podnoÊnik.
1PodnieÊç pod∏og´ i os∏on´ pod∏ogi
baga˝nika. (
S. 299)
2Wyjàç torb´ z narz´dziami.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych395
7
OSTRZE˚ENIE
PodnoÊnik powinien dotykaç podwo-
zia samochodu dok∏adnie w miejscu
przewidzianym do tego celu.
Nie wolno dopuÊciç, aby jakakol-
wiek cz´Êç cia∏a znalaz∏a si´ pod
samochodem wspar tym jedynie na
podnoÊniku.
Nie wolno uruchamiaç silnika ani
rozpoczynaç jazdy, gdy samochód
wspar ty jest na podnoÊniku.
Nie podnosiç samochodu, gdy kto-
kolwiek pozostaje w jego wn´trzu.
Nie umieszczaç pod podnoÊnikiem
ani na podnoÊniku ˝adnych przed-
miotów.
W celu zmiany ko∏a nie podnosiç
samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´
pod samochód nale˝y podeprzeç
go stabilnymi podporami.
Podczas opuszczania samochodu
nale˝y uwa˝aç, aby nikt nie znajdo-
wa∏ si´ w pobli˝u samochodu. Je˝eli
w pobli˝u sà inne osoby, przed roz-
pocz´ciem obni˝ania podnoÊnika
nale˝y je ostrzec.
Wyjmowanie podnoÊnika
Wyjmowanie ko∏a
zapasowego
42 Yaris OM52N25E 9/14/21 10:55 AM Page 395

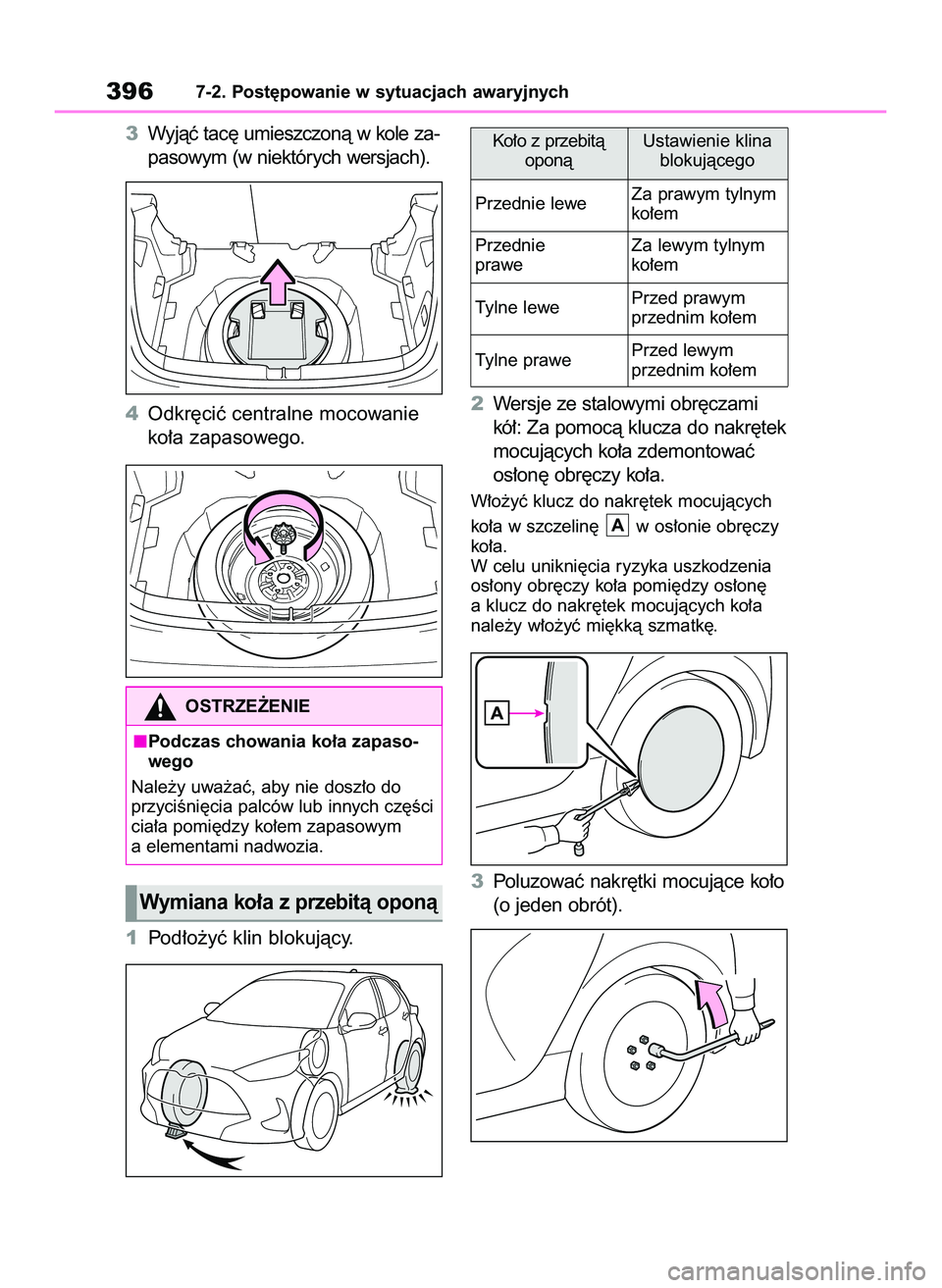

3Wyjàç tac´ umieszczonà w kole za-
pasowym (w niektórych wersjach).
4Odkr´ciç centralne mocowanie
ko∏a zapasowego.
1Pod∏o˝yç klin blokujàcy.2Wersje ze stalowymi obr´czami
kó∏: Za pomocà klucza do nakr´tek
mocujàcych ko∏a zdemontowaç
os∏on´ obr´czy ko∏a.
W∏o˝yç klucz do nakr´tek mocujàcych
ko∏a w szczelin´ w os∏onie obr´czy
ko∏a.
W celu unikni´cia ryzyka uszkodzenia
os∏ony obr´czy ko∏a pomi´dzy os∏on´
a klucz do nakr´tek mocujàcych ko∏a
nale˝y w∏o˝yç mi´kkà szmatk´.
3Poluzowaç nakr´tki mocujàce ko∏o
(o jeden obrót).
A
3967-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Podczas chowania ko∏a zapaso-
wego
Nale˝y uwa˝aç, aby nie dosz∏o do
przyciÊni´cia palców lub innych cz´Êci
cia∏a pomi´dzy ko∏em zapasowym
a elementami nadwozia.
Wymiana ko∏a z przebità oponà
Ko∏o z przebità
oponàUstawienie klina
blokujàcego
Przednie leweZa prawym tylnym
ko∏em
Przednie
praweZa lewym tylnym
ko∏em
Tylne lewePrzed prawym
przednim ko∏em
Tylne prawePrzed lewym
przednim ko∏em
42 Yaris OM52N25E 9/14/21 10:55 AM Page 396

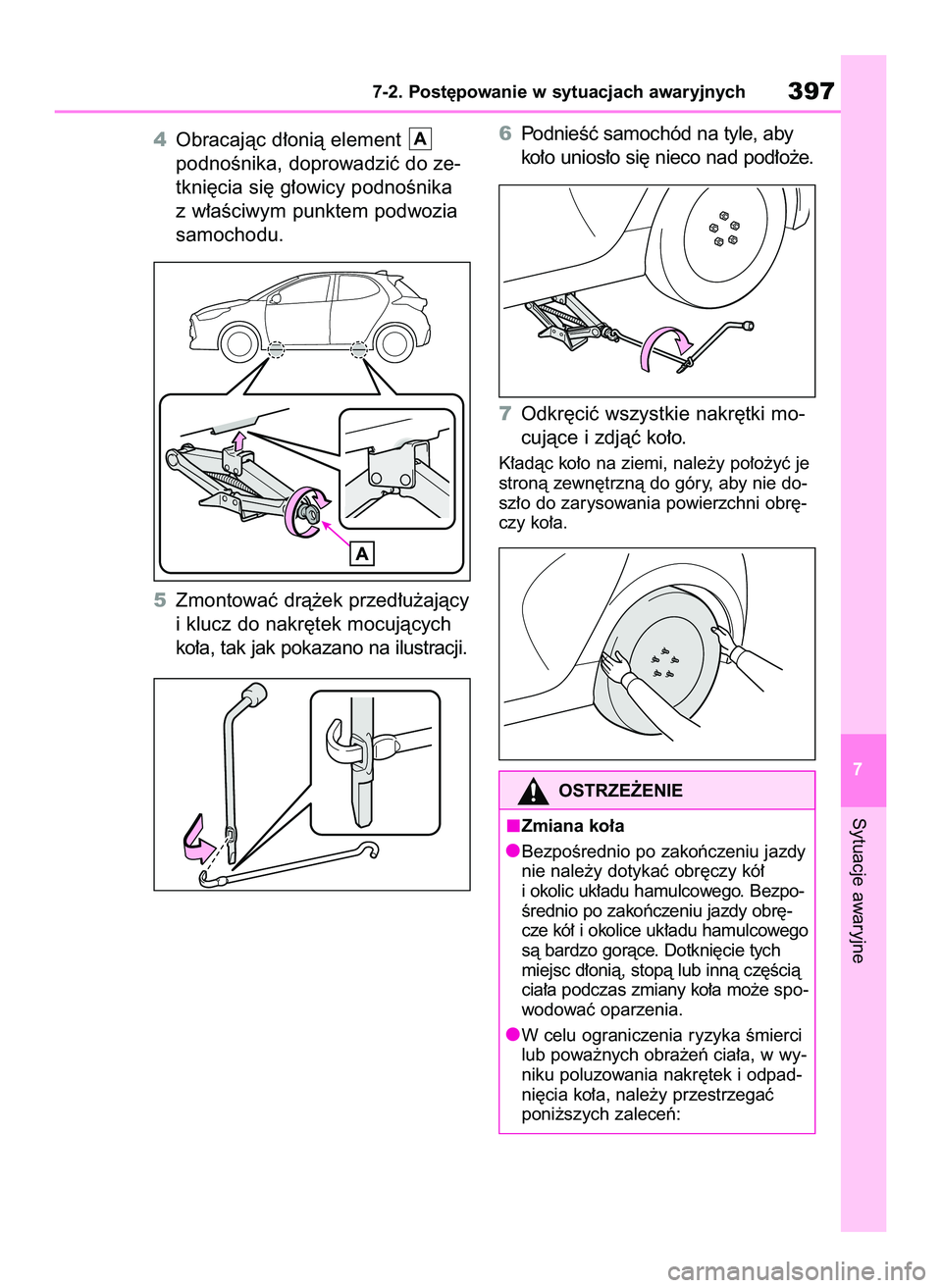

4Obracajàc d∏onià element
podnoÊnika, doprowadziç do ze-
tkni´cia si´ g∏owicy podnoÊnika
z w∏aÊciwym punktem podwozia
samochodu.
5Zmontowaç drà˝ek przed∏u˝ajàcy
i klucz do nakr´tek mocujàcych
ko∏a, tak jak pokazano na ilustracji.6PodnieÊç samochód na tyle, aby
ko∏o unios∏o si´ nieco nad pod∏o˝e.
7Odkr´ciç wszystkie nakr´tki mo-
cujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po∏o˝yç je
stronà zewn´trznà do góry, aby nie do-
sz∏o do zarysowania powierzchni obr´-
czy ko∏a.
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych397
7
OSTRZE˚ENIE
Zmiana ko∏a
BezpoÊrednio po zakoƒczeniu jazdy
nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego. Bezpo-
Êrednio po zakoƒczeniu jazdy obr´-
cze kó∏ i okolice uk∏adu hamulcowego
sà bardzo goràce. Dotkni´cie tych
miejsc d∏onià, stopà lub innà cz´Êcià
cia∏a podczas zmiany ko∏a mo˝e spo-
wodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci
lub powa˝nych obra˝eƒ cia∏a, w wy-
niku poluzowania nakr´tek i odpad-
ni´cia ko∏a, nale˝y przestrzegaç
poni˝szych zaleceƒ:
42 Yaris OM52N25E 9/14/21 10:55 AM Page 397

1Usunàç zanieczyszczenia
i wszelkie obce materia∏y z przy-
legajàcych do siebie powierzchni
ko∏a i piasty.
Pozostawienie nieoczyszczonych po-
wierzchni przylegania ko∏a i piasty mo˝e
spowodowaç poluzowanie si´ nakr´tek
mocujàcych podczas jazdy i w konse-
kwencji doprowadziç do odpadni´cia ko∏a.
2Za∏o˝yç ko∏o zapasowe i w mniej
wi´cej jednakowym stopniu do-kr´ciç d∏onià wszystkie nakr´tki
mocujàce.
W przypadku gdy w miejsce ko∏a ze
stalowà obr´czà zostanie za∏o˝one ko∏o
ze stalowà obr´czà (w∏àcznie z dojaz-
dowym ko∏em zapasowym), dokr´ciç
nakr´tki mocujàce, a˝ ich powierzchnia
sto˝kowa luêno zetknie si´ z obrze-
˝em otworu w obr´czy ko∏a .
W przypadku gdy w miejsce ko∏a z ob-
r´czà ze stopów lekkich zostanie za∏o-
˝one ko∏o ze stalowà obr´czà (w∏àcznie
z dojazdowym ko∏em zapasowym),
dokr´ciç nakr´tki mocujàce, a˝ ich po-
wierzchnia sto˝kowa luêno zetknie
si´ z obrze˝em otworu w obr´czy ko∏a
.
B
A
B
A
3987-2. Post´powanie w sytuacjach awaryjnych

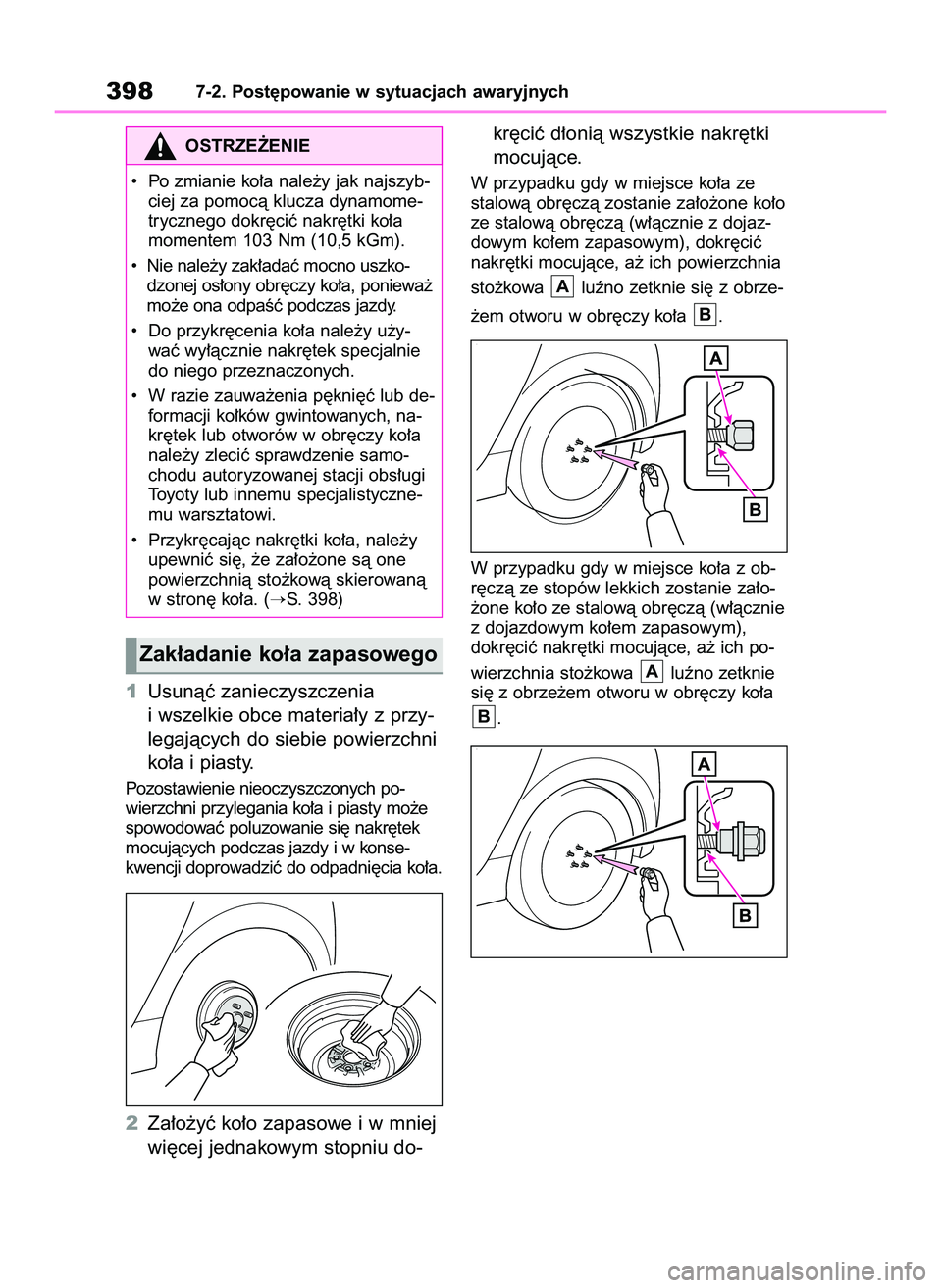

Zak∏adanie ko∏a zapasowego
OSTRZE˚ENIE
• Po zmianie ko∏a nale˝y jak najszyb-
ciej za pomocà klucza dynamome-
trycznego dokr´ciç nakr´tki ko∏a
momentem 103 Nm (10,5 kGm).
• Nie nale˝y zak∏adaç mocno uszko-
dzonej os∏ony obr´czy ko∏a, poniewa˝
mo˝e ona odpaÊç podczas jazdy.
• Do przykr´cenia ko∏a nale˝y u˝y-
waç wy∏àcznie nakr´tek specjalnie
do niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub de-
formacji ko∏ków gwintowanych, na-
kr´tek lub otworów w obr´czy ko∏a
nale˝y zleciç sprawdzenie samo-
chodu autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistyczne-
mu warsztatowi.
• Przykr´cajàc nakr´tki ko∏a, nale˝y
upewniç si´, ˝e za∏o˝one sà one
powierzchnià sto˝kowà skierowanà
w stron´ ko∏a. (
S. 398)
42 Yaris OM52N25E 9/14/21 10:55 AM Page 398
